Vrsta izdelka	Laboratorijski inkubator
Model	SBS-LI-18
Znamka	Steinberg
Moč	200 W
Napetost / Frekvenca	230 V~ / 50 Hz
Dimenzije (D x Š x V)	455 x 380 x 570 mm
Teža	18,4 kg
Zaščitni razred	I (ozemljitev)
Nastavljivo temperaturno območje	0 °C do 300 °C (odvisno od krmilnika)
Temperaturni senzor	PT100
Zaslon	Dvojni LED zaslon (PV in SV/ČAS)
Nadzor temperature	PID s samodejnim prilagajanjem
Glavne funkcije	Časovnik, alarm za previsoko/prenizko temperaturo, zaklepanje zaslona, funkcija sestanka, korekcija odstopanja
Vzdrževanje in čiščenje	Redno čistite komoro; aparat naj bo čist in suh; ne uporabljajte vnetljivih topil
Varnost	Obvezna ozemljitev; ne pokrivajte odprtin; samodejni izklop v primeru napake; zaščita pred električnim udarom
Nadomestni deli in popravljivost	Varovalka, temperaturni senzor, grelni element; popravila samo pooblaščeni servis
Splošne informacije	Navodila za uporabo na voljo za prenos v PDF; originalni priročnik v nemščini

Pogosto zastavljena vprašanja - SBSLI18 STEINBERG

Kako nastaviti temperaturo na inkubatorju SBSLI18?

V glavnem vmesniku pritisnite gumb SET za vstop v način nastavitve temperature. Območje PV prikazuje 'SP', območje SV pa trenutno vrednost. Z gumbi SHIFT, DEC in INC prilagodite želeno vrednost. Ponovno pritisnite SET za potrditev.

Kako nastaviti časovnik (merjenje časa)?

Po nastavitvi temperature drugič pritisnite SET za dostop do nastavitve časa (poziv 'ST'). Z nastavitvenimi gumbi nastavite želeno trajanje. Tretjič pritisnite SET za vrnitev na glavni vmesnik. Če je čas nastavljen na nič, naprava deluje neprekinjeno.

Kaj storiti, če zaslon prikazuje '---'?

Prikaz '---' pomeni napako temperaturnega senzorja, temperaturo izven območja ali težavo s krmilnikom. Ogrevanje se samodejno izklopi in oglasi se brenčalo. Obrnite se na tehnično podporo za zamenjavo senzorja PT100.

Kako ponastaviti inkubator na tovarniške nastavitve?

Dostopajte do notranje tabele parametrov (držite SET 3 sekunde). Vnesite geslo 567 za dostop do parametra rST. Nastavite rST na 1 in pritisnite SET za potrditev ponastavitve.

Kako uporabiti funkcijo samodejnega prilagajanja PID?

V glavnem vmesniku držite gumb AT pritisnjen 6 sekund. Območje PV prikazuje 'AT', SV pa '0'. Z DEC ali INC nastavite SV na 1, nato pritisnite SET za začetek samodejnega prilagajanja. Indikator AT med postopkom utripa. Po končanju se parametri PID shranijo.

Kako zakleniti ali odkleniti zaslon?

Za zaklepanje nastavite parameter LF v notranji tabeli parametrov (geslo 3) na 1 ali 2. Če je LF=2, je za odklepanje potrebno geslo: v zaklenjenem načinu pritisnite INC, vnesite geslo (parameter LPW, privzeto 1) in pritisnite SET.

Kateri so bistveni varnostni ukrepi?

Prepričajte se, da je vtičnica pravilno ozemljena. Aparata se ne dotikajte z mokrimi rokami. Ne pokrivajte odprtin. V notranjost ne nameščajte vnetljivih snovi. Pred čiščenjem ali vzdrževanjem izključite aparat. Otrokom preprečite dostop.

Kako očistiti in vzdrževati inkubator?

Redno čistite notranjo komoro z mehko krpo. Aparat hranite na suhem in dobro prezračevanem mestu. Občasno preverite stanje napajalnega kabla in opozorilnih nalepk. Ne uporabljajte vnetljivih organskih topil.

Kaj storiti, če se inkubator ne vklopi?

Preverite, ali je vtič pravilno priključen in ali vtičnica deluje. Če je varovalka pregorela, jo zamenjajte z enakovredno. Če težava ne izgine, se obrnite na servisno službo.

Kako odstraniti inkubator ob koncu življenjske dobe?

Aparata ne odvrzite med gospodinjske odpadke. Odložite ga na zbirnem mestu za odpadno električno in elektronsko opremo (OEEO). Reciklirno plastiko je treba razvrstiti glede na oznake.

NAVODILA ZA UPORABO SBSLI18 STEINBERG

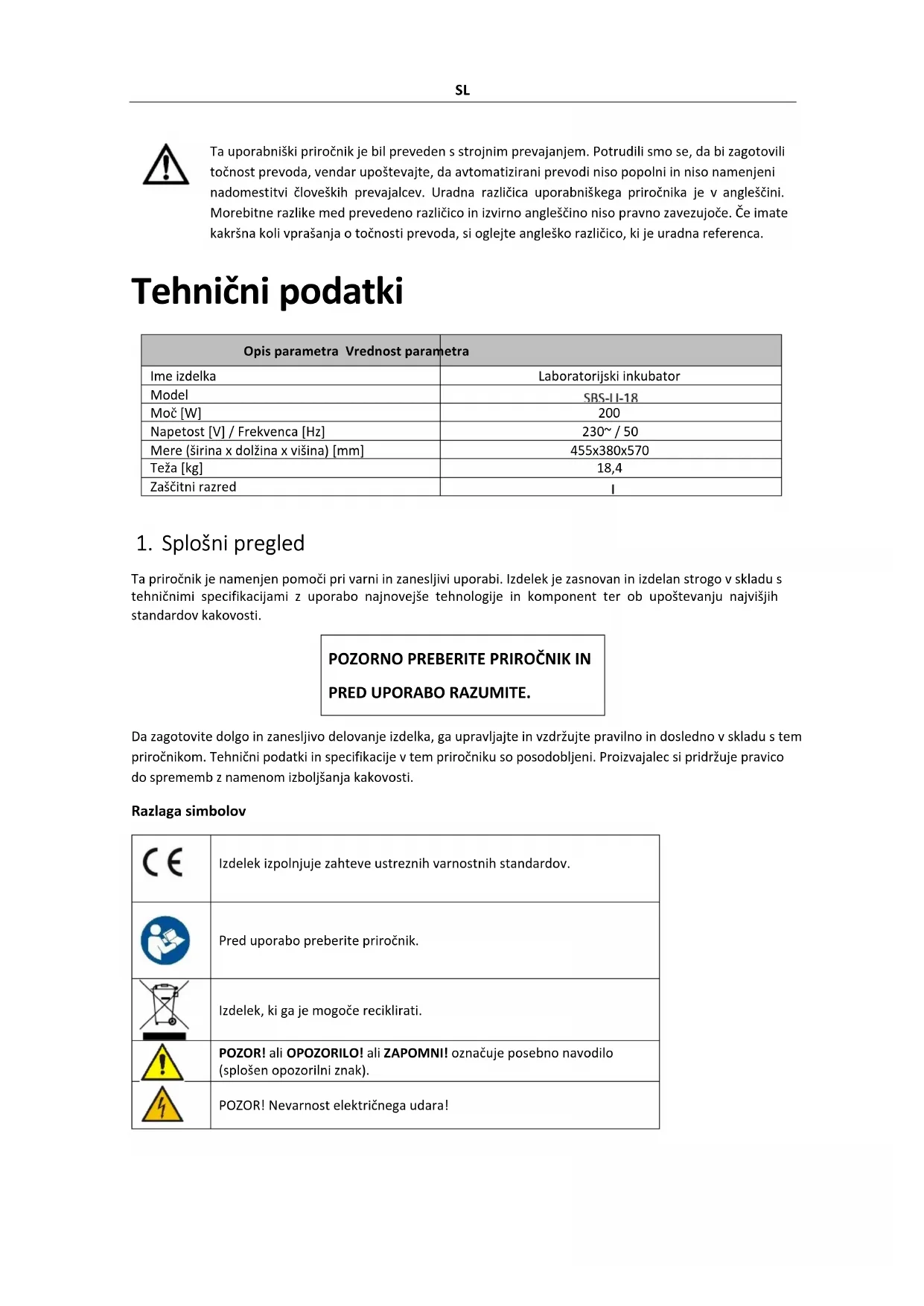

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca.

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka	Laboratorijski inkubator
Model	SBS-11-18
Moč [W]	200
Napetost [V] / Frekvenca [Hz]	230~ / 50
Mere (širina x dolžina x višina) [mm]	455x380x570
Teža [kg]	18,4
Zaščitni razred	I

1. Splošni pregled

Ta priročnik je namenjen pomoči pri varni in zanesljivi uporabi. Izdelek je zasnovan in izdelan strogo v skladu s tehničnimi specifikacijami z uporabo najnovejše tehnologije in komponent ter ob upoštevanju najvišjih standardov kakovosti.

POZORNO PREBERITE PRIROČNIK IN PRED UPORABO RAZUMITE.

Da zagotovite dolgo in zanesljivo delovanje izdelka, ga upravljajte in vzdržujte pravilno in dosledno v skladu s tem priročnikom. Tehnični podatki in specifikacije v tem priročniku so posodobljeni. Proizvajalec si pridržuje pravico do sprememb z namenom izboljšanja kakovosti.

Razlaga simbolov

CE	Izdelek izpolnjuje zahteve ustreznih varnostnih standardov.
	Pred uporabo preberite priročnik.
	Izdelek, ki ga je mogoče reciklirati.
	POZOR! ali OPOZORILO! ali ZAPOMNI! označuje posebno navodilo (splošen opozorilni znak).
	POZOR! Nevarnost električnega udara!

POZOR! Površina izdelka lahko doseže visoke temperature. Med delovanjem izdelka se ne dotikajte z golimi rokami – nevarnost opeklin!

POZOR! Številke v tem priročniku so samo ilustrativne in se lahko v nekaterih podrobnostih razlikujejo od dejanskega videza izdelka.

Originalna verzija priročnika je v nemškem jeziku. Druge jezikovne različice so prevodi iz nemščine.

2. Varnost za delovanje I

POZOR!

Preberite vsa varnostna opozorila in vsa navodila. Neupoštevanje opozoril in navodil lahko povzroči električni udar, požar in/ali resne poškodbe ali smrt.

2.1. Električna varnost

a) Vtič napajalnega kabla naprave se mora prilegati v omrežno vtičnico. Na noben način ne spreminjajte vtiča. Originalni vtiči napajalnega kabla in ustrezne omrežne vtičnice zmanjšujejo tveganje električnega udara.
b) Izogibajte se dotikanju ozemljenih predmetov, kot so cevi, radiatorji, grelniki in hladilniki. Obstaja povečana nevarnost električnega udara, če je vaše telo ozemljeno in se dotikate naprave, ki je izpostavljena neposrednemu dežju, na mokrih tleh ali med delovanjem v vlažnem okolju. Če voda prodre v napravo, obstaja povečana nevarnost poškodbe naprave in električnega udara.
c) Naprave se ne dotikajte z mokrimi ali vlažnimi rokami.
d) Napajalnega kabla ne uporabljajte na nepredviden način. Nikoli ga ne uporabljajte za prenašanje naprave ali za izključitev vtičnice iz električne vtičnice. Napajalni kabel hranite proč od virov toplote, olja, ostrih robov ali gibljivih delov. Poškodovani ali zapleteni kabli povečajo tveganje električnega udara.
e) Če se ne morete izogniti uporabi naprave v mokrem okolju, uporabite napravo za diferenčni tok (RCD), da napravo priključite na električno omrežje. Uporaba RCD zmanjša nevarnost električnega udara.
f) Naprave ne uporabljajte, če je napajalni kabel poškodovan ali kaže znake obrabe. Poškodovan napajalni kabel naj zamenja usposobljen električar ali tehnična služba proizvajalca.
g) Da preprečite električni udar, napajalnega kabla, vtiča ali same naprave ne potapljajte v vodo ali drugo tekočino. Naprave ne uporabljajte na mokrih površinah.

a) Delovno mesto naj bo urejeno in dobro osvetljeno.

b) Če ste v dvomih, ali aparat deluje, se obrnite na tehnično službo proizvajalca.
c) Popravila naprave sme izvajati samo servis proizvajalca. Izdelka ne poskušajte popraviti sami!
d) V primeru vžiga ali požara uporabite samo gasilne aparate s suhim prahom ali CO2, da zadušite ogenj naprave, ki je pod električno napetostjo.
e) Na delovnem mestu ne smejo biti otroci ali nepooblaščene osebe.
f) Napravo uporabljajte v dobro prezračenem prostoru.
g) V primeru nevarnosti za zdravje ali življenje, nujne primere ali okvare zaustavite napravo s pritiskom na stikalo!
h) Redno preverjajte stanje varnostnih opozorilnih nalepk. Zamenjajte jih, će so nečitljivi.
i) Ta priročnik shranite za poznejšo uporabo. Če boste izdelek predali tretji osebi, ga izročite skupaj s tem uporabniškim priročnikom.
j) Komponente embalaže in majhne namestitvene dele hranite izven dosega otrok.
k) Napravo hranite izven dosega otrok in živali.
I) Pri uporabi te naprave skupaj z drugimi napravami upoštevajte njihove uporabniške priročnike.

2.3. Osebna varnost

a) Izdelka ne uporabljajte, če ste utrujeni, bolni ali pod vplivom alkohola,amil ali zdravil, ki bi lahko znatno zmanjšali vašo sposobnost upravljanja izdelka.
b) Izdelek ni namenjen uporabi s strani posameznikov (vključno z otroki) z zmanjšano mentalno, senzorično ali intelektualno sposobnostjo ali s pomanjkanjem izkušenj in/ali znanja, razen će jih nadzoruje oseba, ki je odgovorna za njihovo varnost, ali će jim je odgovorna oseba dala navodila. kako upravljati izdelek.
c) Napravo smejo upravljati le osebe, ki so fizično sposobne, sposobne ravnati z napravo in so bile ustrezno usposobljene, prebrale so ta priročnik in so bile usposobljene za zdravje in varnost.
d) Bodite previdni in pri uporabi izdelka uporabljajte zdrav razum. Že kratek trenutek motenj med delovanjem lahko povzroči resne poškodbe.
e) Da preprečite nenamerno delovanje, se prepričajte, da je stikalo za napajanje IZKLOPLJENO, preden napravo priključite na električno omrežje.
f) Aparat ni igrača. Otroke je treba nadzorovati, da se ne igrajo z njim.

2.4. Varna uporaba izdelka

a) Naprave ne uporabljajte, če vklopno stikalo ne deluje pravilno (se ne vklopi ali izklopi).
b) Pred prilagajanjem, čiščenjem ali vzdrževanjem napravo izključite iz električnega omrežja. Ta varnostni ukrep zmanjša tveganje nenamernega delovanja.

c) Neuporabljene naprave hranite izven dosega otrok in vseh, ki ne poznajo naprave ali tega priročnika. Naprave so v rokah neizkušenih uporabnikov nevarne.
d) Izdelek vzdržujte v dobrem delovnem stanju.
e) Izdelek hranite izven dosega otrok.
f) Izdelek naj popravlja in vzdržuje usposobljeno osebje z uporabo samo originalnih nadomestnih delov. To bo zagotovilo varno delovanje izdelka.
g) Da zagotovite načrtovano operativno celovitost izdelka, ne odstranjujte tovarniško nameščenih pokrovov in ne odvijte vijakov.
h) Napravo redno čistite, da preprečite trajno nabiranje umazanije.
i) Aparat ni igrača. Čiščenja in vzdrževanja ne smejo izvajati otroci brez nadzora odrasle osebe.
j) Nikoli ne poskušajte posegati v napravo, da bi spremenili njene parametre ali strukturo.
k) Napravo hranite stran od virov ognja in toplote.
I) Ne prekrivajte zračnikov naprave!
m) Med delovanjem naprave ne uporabljajte vnetljivih ali eksplozivnih organskih topil.
n) V napravo med delovanjem ne postavljajte hlapljivih snovi.
o) Naprave ne pritiskajte mehansko in je ne izpostavljajte udarcem ali padcem.
p) Na vrhu naprave ne postavljajte nobenih predmetov.
q) Ne premikajte naprave z vzorci v njej. Če je treba aparat premakniti, ga najprej izključite iz električnega omrežja in z obema rokama premaknite inkubator, medtem ko ga držite vodoravno.
r) Če katera koli funkcija odpove, takoj ustavite postopek inkubacije. Nepravilni pogoji delovanja lahko povzročijo škodljivo delovanje vsebine vzorca.

POZOR!

Čeprav je bila naprava zasnovana tako, da je varna in je bila opremljena z ustreznimi zaščitnimi ukrepi ter kljub uporabi dodatnih varnostnih ukrepov, še vedno obstaja majhno, preostalo tveganje za nesrečo ali poškodbo med njenim delovanjem. Pri uporabi izdelka svetujemo previdnost in zdrav razum.

3. Pravila uporabe

Ta izdelek je namenjen inkubaciji in razmnoževanju živih organizmov pri stabilnih temperaturah.

Uporabnik je odgovoren za morebitno škodo, ki nastane zaradi nenamenske uporabe.

3.1. Priprave na operacijo

3.1.1 Delovni pogoji

• Napetost: 220V ±22V; Frekvenca: 50–60Hz ±1Hz
• Temperatura okolja: 5–40°C
• Relativna vlažnost: <90%
• Atmosferski tlak: 80–106 KPa
- Brez intenzivnih vibracij ali izpostavljenosti jedkim plinom
• Hraniti ločeno od neposredne sončne svetlobe in virov ekstremne vročine ali mraza

3.1.2 Postavitev aparata

• Poskrbite, da bo naprava nameščena v dobro prezračenem prostoru z vsaj 20–30 cm prostora na vseh straneh.
• Napravo vedno uporabljajte na stabilni, trdni, čisti, ognjevarni in suhi površini, stran od otrok in oseb z zmanišanimi mentalnimi, senzoričnimi ali intelektualnimi sposobnostmi.
• Napravo postavite tako, da bo omrežni vtič ves čas lahko dostopen.
• Preverite, ali se specifikacije omrežne moči ujemajo s tistimi, ki so navedene na ploščici s tehničnimi podatki.
  • Pred prvo uporabo očistite in posušite inkubacijsko komoro, nato pa jo pustite, da se odzrači.

3.2.1 Splošni postopki

1) Instrument postavite na ravno površino ali mizo.
2) Priključite ga na ustrezen napajalnik in zagotovite, da so vsi ozemljitveni priključki vtičnice pravilno ozemljeni.
3) Vklopite napajanje; lučka za napajanje se bo prižgala.
4) Nastavite temperaturo glede na zahteve kulture. Naprava za nadzor temperature bo prikazala trenutno temperaturo komore, ko se začne segrevati.
5) Opomba: pri krmilnikih s kazalcem zavrtite gumb (za digitalne instrumente glejte priročnik za digitalni krmilnik). Vstavite kulturo, ko se temperatura stabilizira 30 minut.
6) Ko je poskus končan, izklopite napajanje in instrument bo prenehal delovati.

POZOR!

• Najprej se prepričajte, da je ozemljitev končana, in izberite ozemljitveno žico, ki je dvakrat debelejša od napajalnega kabla.
  • Notranja komora naj bo ves čas čista.
• Ne postavljajte nobenih kultur neposredno pod komoro in se izogibajte postavljanju kultur preblizu druge, da ohranite pravilno kroženje zraka.

3.2.2 Delovanje krmilnika

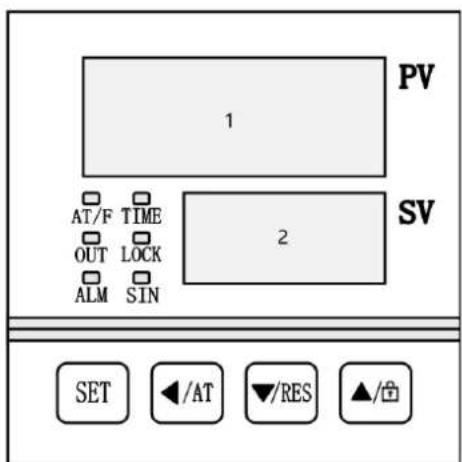

Indikacija plošče

PV 1 AT/F TIME OUT LOCK ALM SIN 2 SV SET /AT /RES /

1- PV območje.
2- območje SV/ČAS.

Definicije indikatorjev krmilnika LED

1. Indikator "AT / F": Zasveti, ko je temperatura prikazana v Fahrenheit. Med postopkom samodejne nastavitve temperature utripa.
2. Indikator "TIME" : Zasveti, ko je nastavljen časovnik. Utripa med odštevanjem ali ko je časovnik v uporabi.
3. Indikator "OUT": sveti, ko je grelec aktiven.
4. Indikator "LOCK": zasveti, ko so gumbi zaklenjeni.
5. Indikator "SIN": Ta indikator je neaktiven.
6. Indikator "ALM": zasveti, ko je alarm za previsoko temperaturo ali će je meritev temperature nenormalna. Utripa med alarmom za nizko temperaturo. Med običajnim delovanjem ostane izklopljen.

3.2.3 Prikaz ob vklopu

• PC-D9000 : Ko je krmilnik vklopljen, se v območju PV prikaže "P(K)-d9", številka različice pa je prikazana v območju SV. Po približno 3 sekundah se krmilnik preklopi v normalno stanje delovanja.
• PC-E9000 : Na začetku so vsi zasloni osvetljeni za približno 3 sekunde. Nato se v območju PV prikaže "P(K)-d9", v območju SV pa se za 1 sekundo prikaže številka različice. Po tem krmilnik preklopi v normalno stanje delovanja.

3.2.4 Nastavitev temperature in časa

- Brez časovne funkcije

1) V glavnem vmesniku pritisnite gumb SET, da vstopite v način nastavitve temperature. Območje PV bo prikazalo poziv "SP", območje SV pa bo prikazalo trenutno nastavlieno vrednost temperature.
2) Za nastavitev temperature uporabite gumbe SHIFT, DEC in INC.
3) Ponovno pritisnite gumb SET, da se vrnete na glavni vmesnik in nove nastavitve se bodo samodejno shranile.

• S funkcijo merjenja časa

1) V glavnem vmesniku pritisnite gumb SET, da vstopite v način nastavitve temperature.
2) Drugič pritisnite gumb SET, da vstopite v način nastavitve časa, označen s pozivom "ST."

3) Tretjič pritisnite gumb SET, da se vrnete na glavni vmesnik in nove nastavitve se bodo samodejno shranile.

OPOMBA

• Če je čas nastavljen na nič, bo regulator deloval neprekinjeno.
• Če je čas nastavljen na vrednost, večjo od nič, bo pred zagonom časovnika območje ČAS prikazalo nastavljeni čas v načinu odštevanja in ničlo v načinu za naprej.

4) Med časovnim delovanjem bo območje ČAS prikazalo preostali čas.
5) Ko se odštevanje konča, bo v območju ČAS prikazano »Konec«, brenčalo pa bo zvonilo toliko časa, kot je določeno v EST (glejte »3.4. Tabela parametrov 1"), brenčalo pa lahko utišate s pritiskom na kateri koli gumb.
6) Za ponovni zagon krmilnika po koncu časovnika pritisnite in držite gumb RST 3 sekunde.

3.2.5 Funkcija imenovanja

Če je nastavljena ura sestanka, bo krmilnik zagnal funkcijo sestanka. Med postopkom merjenja časa sestanka krmilnik izklopi moč ogrevanja, območje ČAS prikazuje čas poteka sestanka z odštevanjem.

• PC-D9000 : Med postopkom določanja časa sestanka indikator A utripa.
• PC-E9000 : Med postopkom določanja časa sestanka indikator TIM utripa.

3.2.6 Alarm za nenormalno merjenje temperature

Če območje PV prikazuje »---«, to pomeni, da je temperaturni senzor pokvarjen, da je temperatura izven merilnega območja ali da ima sam krmilnik težavo. V takšnih primerih bo regulator samodejno prekinil toplotno moč, brenčalo bo zvenelo neprekinjeno in indikator ALM bo prižgan.

3.2.7 Alarm temperaturnega odstopanja

Če se pojavi alarm za previsoko temperaturo, bo indikator ALM zasvetil, izhod ogrevanja bo prekinjen in oglasil se bo brenčal. V primeru alarma za prenizko temperaturo utripa indikator ALM in oglasi se brenčalo. Če se alarm odstopanja sproži zaradi spremembe nastavljene vrednosti temperature, bo indikator ALM svetil, vendar bo brenčalo ostalo tiho.

3.2.8 Funkcija zaklepanja zaslona

Krmilnik ponuja tri načine zaklepanja zaslona. Glejte »3.4. Tabela parametrov 1" za podrobnosti.

Metoda za odklepanje z geslom : V stanju zaklenjenega zaslona pritisnite gumb INC. V območju PV bo prikazan poziv za geslo »PA«, v območju SV pa bo prikazana vrednost gesla. Vnesite pravilno geslo in pritisnite gumb SET, da odklenete zaslon.

3.2.9 Funkcija izklopa zvoka

Ko se oglasi brenčalo, pritisnite kateri koli gumb, da ga utišate.

3.3. Samodejna nastavitev PID

Če delovanje nadzora temperature ni optimalno, lahko uporabnik sproži program za samonastavitev sistema. Zavedajte se, da lahko postopek samouravnavanja povzroči veliko prekoračitev, zato razmislite o tem, preden nadaljujete.

V glavnem vmesniku pritisnite in držite gumb AT 6 sekund, da vstopite v način izbire samonastavitve. Območje PV bo prikazalo poziv "AT", območje SV pa "0". Uporabite gumb DEC ali INC, da spremenite vrednost na "1". Nato pritisnite gumb SET, da zaženete program za samonastavitev. Indikator AT bo med postopkom utripal. Ko je samonastavitev končana, se bo indikator AT izklopil in parametri PID bodo samodejno shranjeni. Če želite ustaviti postopek samodejne nastavitve, pritisnite in držite gumb AT še 6 sekund.

OPOMBA

• Če se med samouravnavanjem sistema pojavi alarm za previsoko temperaturo, bo indikator ALM ostal izklopljen in brenčalo se ne bo oglasilo.
  • Gumb SET je neveljaven, medtem ko se sistem samonastavlja.

3.4. Nastavitve notranjih parametrov

V glavnem vmesniku pritisnite in držite gumb SET 3 sekunde. V območju PV bo prikazan poziv za geslo »Lc«, v območju SV pa bo prikazana vrednost gesla. Prilagodite geslo na zahtevano vrednost, nato znova pritisnite gumb SET, da vstopite v način za nastavitev notranjih parametrov. Če med tem postopkom pritisnete in držite gumb SET še 3 sekunde, se krmilnik vrne na glavni vmesnik in nastavljena vrednost se samodejno shrani.

Razlaga

V naslednji tabeli:

1) Nastavljena točka temperature se imenuje SP, izmerjena temperatura pa PV.
2) Za krmilnik tipa PT100 je "M = 400,0°C". Za krmilnik tipa K-TC je "M = 600,0°C".

Tabela parametrov 1

Poziv	Ime	Opis funkcije	(Nastavi obseg)Tovarniška vrednost
Lc	Geslo.	Ko je Lc 3, lahko uporabnik vnese to tabelo parametrov.	0
ALH	Vrednost alarma nad temperaturo	Če je “PV > SP + ALH”, se sproži alarm nad temperaturo.	(0~100.0°C)20,0
VSE	Vrednost alarma pod temperaturo	Če je “ PVOPOMBA: Če je ALL 0, ta alarmna funkcija ni veljavna.	(0~100.0°C)0
Pb	Popravek odstopanja	Uporablja se za odpravo napake pri merjenju temperaturePb = dejanska temperatura - PV	(-50.0~50.0°C)0
PL	Popravek naklona.	Običajno se uporablja za odpravo napake pri merjenju visoke temperature.PL = 1000 * (dejanska temperatura - PV) ÷ PV	(-999~999)0
ndT	Časovna razporeditev način	0: Brez časovne funkcije1: Čas konstantne temperature2: Merjenje časa	(0~2)1
Tdn	Časovna smer	0: Pozitiven čas1: Odštevanje	(0~1)0
Hn	Merilna enota	0: Minuta1: Ura	(0~1)0
SPd	Odstopanje konstantne temperature	Če je "SP – SPd ≤ PV ≤ SP + SPd", krmilnik preide v stanje konstantne temperature.	(0.1~50.0°C)0,5
EST	Končni čas brenčala	Ko se čas konča, bo brenčalo piskalo za ta čas.OPOMBA: Če je EST 9999, bo brenčalo neprekinjeno piskalo.	(0 ~ 9999 s)60
EH	Nadzor po merjenju časa	0: Prekinitev ogrevalne moči po merjenju časa1: Nadaljujte z nadzorom temperature po merjenju časa	(0~1)0
LF	Funkcija zaklepanja zaslona	0: Brez funkcije zaklepanja zaslona1: S funkcijo zaklepanja ni potrebe po odklepanju gesla.2: S funkcijo zaklepanja morate odkleniti geslo.	(0~2)0
LdT	Čas zakasnitve zaklenjenega zaslona	V stanju glavnega vmesnika bo krmilnik samodejno zaklenil zaslon,če ta čas ne pritisnete nobenega gumba.OPOMBA: Če je LdT 600, je ta funkcija neveljavna.	(10 ~ 600 s)30
PAd	Geslo za odklepanje	Uporabnik mora za odklepanje vnesti to geslo.	(0~9999)1
Dodaj	Naslov Komunikacijski naslov		(1~32)1

Tabela parametrov 2

Poziv	Ime	Opis funkcije	(Nastavi obseg)Tovarniška vrednost
Lc	Geslo	Ko je Lc 6, lahko uporabnik vnese to tabelo parametrov.	0
dP	Demarkacijska točka	Razmejitvena točka nizkotemperaturne in visokotemperaturne regulacije PID.“SP≤dP” je nadzor nizke temperature.“SP > dP” je nadzor visoke temperature.	(0 ~ M °C )M
T	Krmilni cikel	Regulacijski cikel PID ogrevanja	(1 ~ 30 s)5
P1	Proporcionalni pas 1	Proporcionalna prilagoditev delovanja pri nadzorunizke temperature.OPOMBA: “P1 = 0” je krmiljenje vklopa in izklopa.	(0~300.0°C)35,0
I1	Časintegracije 1	Integrirana prilagoditev delovanja pri nadzoru nizketemperature.	(1 ~ 2000)300
d1	Diferencialničas 1	Nastavitev diferencialnega delovanja pri nadzorunizke temperature.	(0 ~ 1000 s)200
nP1	Izhodna moč1	Največji odstotek moči toplotne moči pri regulacijinizke temperature.	(0~100%)100
nH1	Izklopiodstopanje 1	Če je »PV≥SP + nH1«, izklopite toplotno moč priregulaciji nizke temperature.OPOMBA: Ta parameter uporabljajte previdno!	(0~50.0°C)50,0
P2	Proporcionalni pas 2	Proporcionalna prilagoditev delovanja pri visokitemperaturi.OPOMBA: “P2 = 0” je krmiljenje za vklop/izklop.	(0~300.0°C)35,0
I2	Časintegracije 2	Integrirana prilagoditev delovanja pri visokitemperaturi.	(1 ~ 2000)300
d2	Diferenčničas 2	Nastavitev diferencialnega delovanja pri visokitemp.	(0 ~ 1000 s)200
nP2	Izhodna moč2	Največji odstotek moči toplotne moči pri visokitemp.	(0~100%)100
nH2	Izklopiodstopanje 2	Če je “ PV≥SP + nH2 ”, izklopite toplotno moč privisoki temp.OPOMBA: Ta parameter uporabljajte previdno!	(0~50.0°C)50,0

Tabela parametrov 3

Poziv	Ime	Opis funkcije	(Nastavi obseg)Tovarniš ka vrednost
Lc	Geslo	ko je Lc 27, lahko uporabnik vnese to tabelo parametrov.	0
Fc	Temperaturna enota	0: Celzija; 1: stopinja FahrenheitOPOMBA: Za krmilnik tipa K je ta funkcijaneveljavna.	(0~1)0

Tabela parametrov 4

Poziv	Ime	Opis funkcije	(Nastavi obseg)Tovarniška vrednost
Lc	Geslo	ko je Lc 81, lahko uporabnik vnese to tabelo parametrov.	0
APT	Sestanekčas	Nastavljena vrednost časa za sestanek.OPOMBA: Če je APT 0, je ta funkcija neveljavna.	(0 ~ 9999 m)0

Tabela parametrov 5

Poziv	Ime Opis funkcije		(Nastavi obseg)Tovarniška vrednost
Lc	Geslo	Ko je Lc 567, lahko uporabnik vnese to tabelo parametrov.	0
rST	Tovarna ponastaviti	0: Prekliči za obnovitev tovarniške vrednosti;1: Potrdite za obnovitev tovarniške vrednosti.	(0~1)0

Indikator	Ime parametra	Opis funkcije parametra	(razpon) Začetna vrednost
Lc	Geslo	Lc=9, vrednosti parametrov si lahko ogledate in jih spremenite	0
pika	Zaslon decimalno vejico	0: Brez decimalne vejice za merjenje temperature in nastavljeno vrednost;1: Meritev temperature in nastavljena vrednost imata 1 decimalno vejico.	(0~1) 1
oPn	Funkcija nadzora vrat	0 : Brez uporabe; 1 : Uporabite	(0~1) 0
SPL	Najmanjša.nastavljeno vrednost	Najnižja vrednost nastavitve temperature.	(-50.0~20.0°C)0
SPH	Največnastavljeno vrednost	Največja vrednost nastavitve temperature.	(20,0 ~ M °C )300,0
EnL	Zaskrbljujoče pomanjkanje vode	0 Onemogoči1 omogoči	(0~1) 0
ven	Ogrevanje izhodni način	0: normalno stanje.1: Izhod alarmnega releja (običajna točka odpiranja) se spremeni v izhod ogrevanja, prvotni izhod ogrevanja pa je neveljaven.	(0~1) 0
db	Nesmiselna regija	Nesmiselno območje merjenja temperature.	(0~5.0) 0.0
ndo	Stikalo izhodni način	0: Na koncu merjenja časa.1: Alarm za previsoko temperaturo.2: Vnesite stanje konstantne temperature	(0~2) 1
ndA	Temperatura alarmni način	0: Samo alarm za previsoko temperaturo odstopanja.1: Hkratni alarm za previsoko temperaturo odstopanja navzgor in navzdol.	(0~1) 0

3.5. Odpravljanje težav

Težave	Razlog	rešitev
Brez moči	Vtič ni priključen ali pa se vrstica prekine	Dobro priključite ali zamenjajte vtič
	Varovalka poči	Zamenjajte varovalko
Temperatura se ne poveča	Temperaturni senzor se zlomi	Zamenjajte senzor
	Grelnik se zlomi	Zamenjajte grelec
	Spoji notranjih žic so ohlapni ali slabi	Pritrdite žične spoje

3.6. Namestitev in vzdrževanje

• Površina (miza) mora biti ravna.
• Ohranite razdaljo 20-30 cm od stene.
- Zagotovite dobro prezračevanje z minimalno količino prahu in vlažnostjo, ki ne presega 85 %.
• Opremo hranite čisto in suho.
• Na enoto ne postavljajte nobenih predmetov.

3.7. Skladiščenje in dostava

• Opremo hranite v okolju s temperaturnim območjem od -20 do +40 °C in relativno vlažnostjo manj kot 80 %.
• Izogibajte se trkom in pritiskom med transportom.

3.8. Odstranjevanje rabljenih naprav

• Te naprave ne odlagajte med komunalne odpadke. Predajte ga zbirnemu mestu za recikliranje električnih in električnih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalaži. Plastiko, uporabljeno za izdelavo naprave, je mogoče reciklirati v skladu z njihovimi oznakami. Z odločitvijo za recikliranje pomembno prispevate k varovanju našega okolja.
• Za informacije o vašem lokalnem obratu za recikliranje se obrnite na lokalne oblasti.
