Produkttyp	Laborinkubator
Modell	SBS-LI-18
Marke	Steinberg
Leistung	200 W
Spannung / Frequenz	230 V~ / 50 Hz
Abmessungen (L x B x H)	455 x 380 x 570 mm
Gewicht	18,4 kg
Schutzklasse	I (Schutzleiter)
Einstellbarer Temperaturbereich	0 °C bis 300 °C (je nach Regler)
Temperatursensor	PT100
Anzeige	LED-Doppelanzeige (PV und SV/ZEIT)
Temperaturregelung	PID mit Auto-Tuning
Hauptfunktionen	Timer, Über-/Untertemperaturalarm, Bildschirmsperre, Timer-Funktion, Abweichungskorrektur
Wartung und Reinigung	Reinigen Sie regelmäßig die Kammer; halten Sie das Gerät sauber und trocken; keine brennbaren Lösungsmittel verwenden
Sicherheit	Erdung erforderlich; Lüftungsöffnungen nicht abdecken; automatische Abschaltung bei Störung; Schutz vor elektrischem Schlag
Ersatzteile und Reparierbarkeit	Sicherung, Temperatursensor, Heizelement; Reparaturen nur durch autorisierten Service
Allgemeine Informationen	Bedienungsanleitung als PDF downloadbar; Originalhandbuch in Deutsch

Häufig gestellte Fragen - SBSLI18 STEINBERG

Wie stelle ich die Temperatur am Inkubator SBSLI18 ein?

Drücken Sie im Hauptbildschirm die Taste SET, um in den Temperatureinstellmodus zu gelangen. Der Bereich PV zeigt 'SP' an und der Bereich SV den aktuellen Wert. Verwenden Sie die Tasten SHIFT, DEC und INC, um den gewünschten Wert einzustellen. Drücken Sie erneut SET, um zu bestätigen.

Wie programmiere ich einen Timer (Zeitschaltung)?

Nachdem Sie die Temperatur eingestellt haben, drücken Sie ein zweites Mal SET, um die Zeiteinstellung aufzurufen (Aufforderung 'ST'). Stellen Sie die gewünschte Dauer mit den Einstelltasten ein. Drücken Sie ein drittes Mal SET, um zum Hauptbildschirm zurückzukehren. Wenn die Zeit auf Null gesetzt ist, arbeitet das Gerät kontinuierlich.

Was tun, wenn das Display '---' anzeigt?

Die Anzeige '---' weist auf eine Störung des Temperatursensors, eine außerhalb des Bereichs liegende Temperatur oder ein Problem mit dem Regler hin. Die Heizung wird automatisch abgeschaltet und der Summer ertönt. Kontaktieren Sie den technischen Kundendienst, um den PT100-Sensor auszutauschen.

Wie setze ich den Inkubator auf die Werkseinstellungen zurück?

Rufen Sie die interne Parametertabelle auf (halten Sie SET 3 Sekunden lang gedrückt). Geben Sie das Passwort 567 ein, um auf den Parameter rST zuzugreifen. Stellen Sie rST auf 1 und drücken Sie SET, um den Reset zu bestätigen.

Wie verwende ich die Auto-Tuning-Funktion des PID-Reglers?

Halten Sie im Hauptbildschirm die Taste AT 6 Sekunden lang gedrückt. Der PV-Bereich zeigt 'AT' und SV '0'. Stellen Sie SV mit DEC oder INC auf 1 und drücken Sie dann SET, um das Auto-Tuning zu starten. Die Anzeige AT blinkt während des Vorgangs. Nach Abschluss werden die PID-Parameter gespeichert.

Wie sperre oder entsperre ich den Bildschirm?

Zum Sperren stellen Sie den Parameter LF in der internen Parametertabelle (Passwort 3) auf 1 oder 2. Bei LF=2 ist zum Entsperren ein Passwort erforderlich: Drücken Sie im gesperrten Modus INC, geben Sie das Passwort ein (Parameter LPW, Standard 1) und drücken Sie dann SET.

Welche Sicherheitsvorkehrungen sind wesentlich?

Stellen Sie sicher, dass der Stecker ordnungsgemäß geerdet ist. Berühren Sie das Gerät nicht mit nassen Händen. Decken Sie die Lüftungsöffnungen nicht ab. Legen Sie keine brennbaren Substanzen hinein. Trennen Sie das Gerät vor der Reinigung oder Wartung vom Netz. Halten Sie Kinder fern.

Wie reinige und warte ich den Inkubator?

Reinigen Sie regelmäßig die Innenkammer mit einem weichen Tuch. Bewahren Sie das Gerät an einem trockenen, gut belüfteten Ort auf. Überprüfen Sie regelmäßig den Zustand des Netzkabels und der Warnaufkleber. Verwenden Sie keine brennbaren organischen Lösungsmittel.

Was tun, wenn sich der Inkubator nicht einschaltet?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und die Steckdose funktioniert. Wenn die Sicherung durchgebrannt ist, ersetzen Sie sie durch ein identisches Modell. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie entsorge ich den Inkubator am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht mit dem Hausmüll. Geben Sie es an einer Sammelstelle für Elektro- und Elektronik-Altgeräte (WEEE) ab. Recycelbare Kunststoffe sind entsprechend ihrer Kennzeichnung zu sortieren.

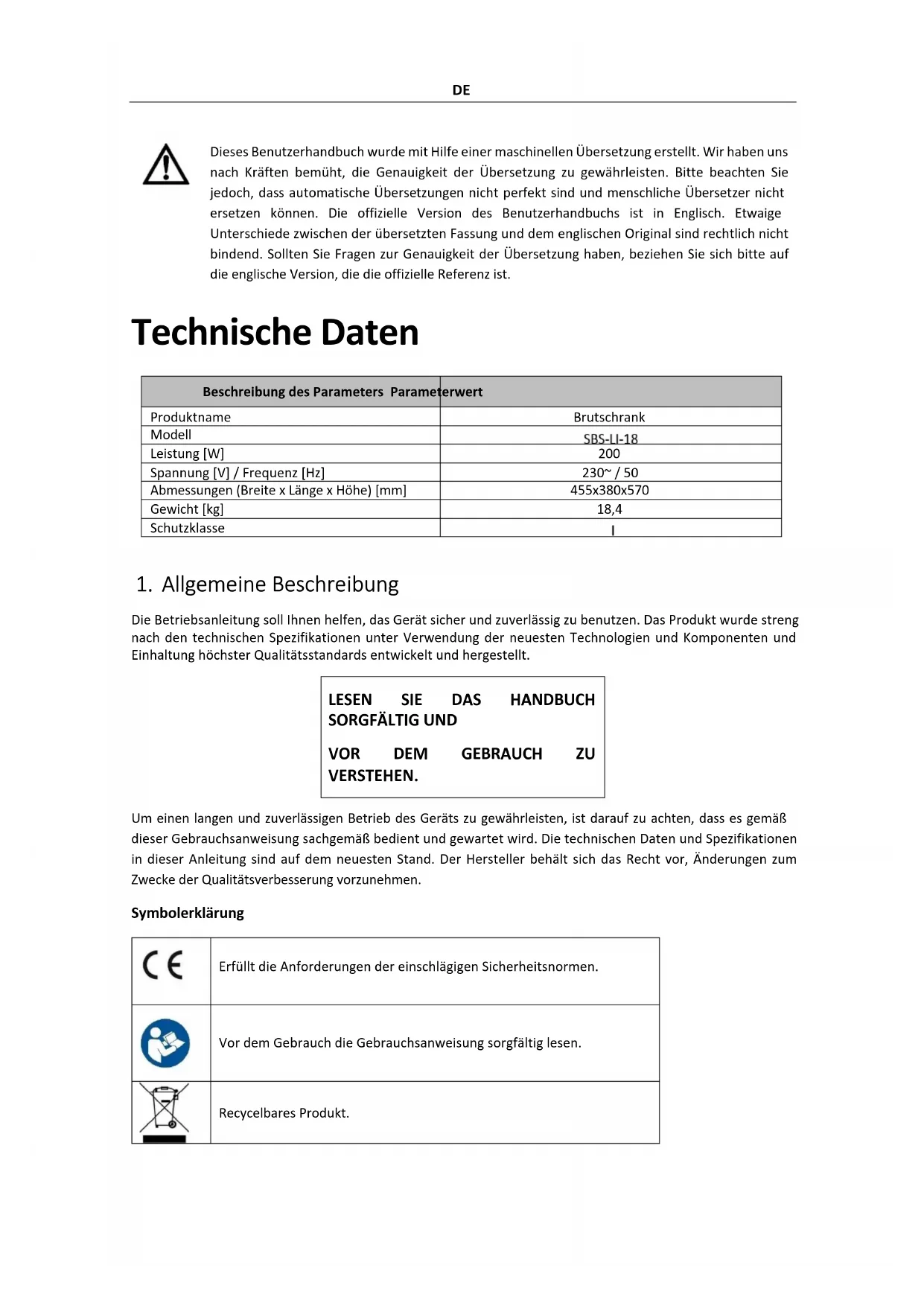

BEDIENUNGSANLEITUNG SBSLI18 STEINBERG

Dieses Benutzerhandbuch wurde mit Hilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Genauigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist.

Technische Daten

Beschreibung des Parameters Parameterwert
Produktname	Brutschrank
Modell	SBS-LI-18
Leistung [W]	200
Spannung [V] / Frequenz [Hz]	230~ / 50
Abmessungen (Breite x Länge x Höhe) [mm]	455x380x570
Gewicht [kg]	18,4
Schutzklasse	1

1. Allgemeine Beschreibung

Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wurde streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und Einhaltung höchster Qualitätsstandards entwickelt und hergestellt.

LESEN	SIE	DAS	HANDBUCH
SORGFÄLTIG UND
VOR	DEM	GEBRAUCH	ZU
VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, ist darauf zu achten, dass es gemäß dieser Gebrauchsanweisung sachgemäß bedient und gewartet wird. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen zum Zwecke der Qualitätsverbesserung vorzunehmen.

Symbolerklärung

	Erfüllt die Anforderungen der einschlägigen Sicherheitsnormen.
	Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
	Recycelbares Produkt.
	ACHTUNG! oder WARNUNG ! oder MERKE!(allgemeines Warnzeichen).
	ACHTUNG! Warnung vor Stromschlag!
	ACHTUNG! Die Oberfläche des Geräts kann sich auf eine hohe Temperatur erhitzen. Um Verbrennungen zu vermeiden, berühren Sie das Gerät während des Betriebs nicht mit bloßen Händen.

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

Die Bedienungsanleitung wurde in der deutschen Sprache verfasst. Bei den anderen Sprachfassungen handelt es sich Übersetzungen aus dem Deutschen.

2. Betriebssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen oder zum Tod führen.

Der Begriff "Gerät" oder "Produkt" in den Warnhinweisen und Anleitungen bezieht sich auf den LABOR-INKUBATOR.

2.1. Elektrische Sicherheit

a) Der Netzstecker des Geräts muss in die Steckdose passen. Nehmen Sie am Stecker keinerlei Modifikationen vor. Original-Netzkabelstecker und passende Netzsteckdosen verringern das Risiko eines Stromschlags.
b) Vermeiden Sie das Berühren von geerdeten Gegenständen wie Rohrleitungen, Heizkörpern, Heizgeräten und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn Ihr Körper geerdet ist und das Gerät direktem Regen, einem nassen Boden oder beim Betrieb in einer feuchten Umgebung ausgesetzt ist. Wenn Wasser in das Gerät eindringt, besteht ein erhöhtes Risiko von Schäden am Gerät und von Stromschlägen.
c) Berühren Sie das Gerät nicht mit nassen oder feuchten Händen.
d) Benutzen Sie das Netzkabel nicht in einer unbeabsichtigten Weise. Benutzen Sie ihn niemals, um das Gerät zu tragen oder um den Netzstecker zu ziehen. Halten Sie das Netzkabel von Hitzequellen, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.
e) Wenn Sie es nicht vermeiden können, das Gerät in einer feuchten Umgebung zu benutzen, verwenden Sie einen Fehlerstromschutzschalter (RCD), um das Gerät an das Stromnetz anzuschließen. Die Verwendung von RCD verringert das Risiko eines Stromschlags.

f) Verwenden Sie das Gerät nicht, wenn das Netzkabel beschädigt ist oder Verschleißerscheinungen aufweist. Lassen Sie ein beschädigtes Netzkabel durch einen qualifizierten Elektriker oder den technischen Kundendienst des Herstellers ersetzen.
g) Um einen elektrischen Schlag zu vermeiden, dürfen Sie das Netzkabel, den Stecker oder das Gerät selbst nicht in Wasser oder andere Flüssigkeiten tauchen. Verwenden Sie das Gerät nicht auf nassen Oberflächen.

2.2. Sicherheit am Arbeitsplatz

a) Sorgen Sie für einen aufgeräumten und gut beleuchteten Arbeitsplatz.
b) Wenn Sie Zweifel haben, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Kundendienst des Herstellers.
c) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Keine Reparaturen in Eigenregie durchführen!
d) Verwenden Sie im Falle einer Entzündung oder eines Brandes nur Trockenpulver- oder CO2-Löscher, um den Brand des unter elektrischer Spannung stehenden Geräts zu bekämpfen.
e) Kinder oder unbefugte Personen dürfen sich nicht am Arbeitsplatz aufhalten.

f) Das Gerät muss in einem gut belüfteten Raum benutzt werden.

g) Bei Gefahr für Leib und Leben, Unfall oder Funktionsstörung das Gerät mit der Taste ein/aus ausschalten!

h) Überprüfen Sie regelmäßig den Zustand der Sicherheitswarnaufkleber. Falls die Aufkleber unleserlich sind, müssen sie ersetzt werden.

i) Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.

j) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf.

k) Halten Sie das Gerät von Kindern und Tieren fern.

I) Wenn Sie dieses Gerät zusammen mit anderen Geräten betreiben, beachten Sie bitte die jeweiligen Bedienungsanleitungen der Geräte.

2.3. Eigenschutz

a) Bedienen Sie das Produkt nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen, die Ihre Fähigkeit, das Produkt zu bedienen, erheblich beeinträchtigen könnten.
b) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen

benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit sorgende Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

c) Das Gerät darf nur von Personen bedient werden, die körperlich fit und in der Lage sind, mit dem Gerät umzugehen, und die entsprechend geschult sind, dieses Handbuch gelesen haben und in Sachen Gesundheit und Sicherheit geschult wurden.
d) Seien Sie vorsichtig und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät bedienen. Ein Augenblick der Unaufmerksamkeit während der Arbeit,
e) Vergewissern Sie sich, dass der Netzschalter ausgeschaltet ist, bevor Sie das Gerät an das Stromnetz anschließen, um einen versehentlichen Betrieb zu vermeiden.
f) Das Gerät ist kein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht damit spielen.

2.4. Sicherer Umgang mit dem Gerät

a) Verwenden Sie das Gerät nicht, wenn der Abzug nicht richtig funktioniert (lässt sich weder ein- noch ausschalten).
b) Trennen Sie das Gerät vor der Einstellung, Reinigung oder Wartung vom Stromnetz. Diese Sicherheitsvorkehrung verringert das Risiko einer unbeabsichtigten Betätigung.
c) Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern und Personen auf, die mit dem Gerät oder dieser Anleitung nicht vertraut sind. Geräte sind in den Händen von unerfahrenen Benutzern gefährlich.
d) Halten Sie das Gerät in einem guten technischen Zustand.
e) Halten Sie das Gerät von Kindern fern.
f) Das Produkt darf nur von qualifiziertem Personal unter Verwendung von Originalersatzteilen repariert und gewartet werden. Dadurch wird der sichere Betrieb des Produkts gewährleistet.
g) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die werkseitig installierten Abdeckungen nicht entfernt und keine Schrauben gelöst werden.
h) Reinigen Sie das Gerät regelmäßig, um dauerhafte Schmutzablagerungen zu vermeiden.
i) Das Gerät ist kein Spielzeug. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht von Erwachsenen durchgeführt werden.
j) Versuchen Sie niemals, das Gerät zu manipulieren, um seine Parameter oder seinen Aufbau zu verändern.
k) Halten Sie die Geräte von Feuer- und Wärmequellen fern.
I) Decken Sie die Lüftungsöffnungen des Geräts nicht ab!

m) Verwenden Sie während des Betriebs keine brennbaren oder explosiven organischen Lösungsmittel.
n) Platzieren Sie während des Betriebs keine flüchtigen Substanzen im Gerät.
o) Das Gerät darf keinen Stößen oder Stürzen ausgesetzt werden und es darf kein mechanischer Druck ausgeübt werden.
p) Keine Gegenstände auf dem Gerät aufbewahren.
q) Es wird nicht empfohlen, das Gerät mit den Proben zu bewegen. Ziehen Sie jedoch bei Bedarf zuerst den Netzstecker, heben Sie den Brutschrank mit beiden Händen an und bringen Sie ihn waagerecht an die gewünschte Stelle.
r) Wenn die Funktionen des Geräts schwanken, ist das Inkubationsverfahren sofort zu beenden. Ungeeignete Bedingungen können schädliche Auswirkungen auf die Proben haben.

ACHTUNG!

Obwohl das Gerät so konstruiert wurde, dass es sicher ist, und mit ausreichenden Sicherheitsvorkehrungen versehen wurde, besteht trotz zusätzlicher Sicherheitsmaßnahmen ein geringes Restrisiko für Unfälle oder Verletzungen während des Betriebs. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Bestimmungsgemäßer Gebrauch

Das Produkt wird für die Inkubation und Vermehrung von lebenden Organismen unter stabilen Temperaturbedingungen verwendet.

Für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen, haftet der Benutzer.

3.1. Vorbereitungen für den Betrieb

3.1.1 Arbeitsbedingungen

• Spannung: 220V ±22V; Frequenz: 50-60Hz ±1Hz
- Umgebungstemperatur: 5-40°C
• Relative Luftfeuchtigkeit: <90%
• Atmosphärischer Druck: 80-106 KPa
• Keine starken Vibrationen oder Exposition gegenüber korrosiven Gasen
• Von direktem Sonnenlicht und extremer Hitze oder Kälte fernhalten

3.1.2 Aufstellen des Geräts

• Achten Sie darauf, dass das Gerät in einem gut belüfteten Bereich mit mindestens 20-30 cm Abstand zu allen Seiten aufgestellt wird.
• Benutzen Sie das Gerät immer auf einer stabilen, festen, sauberen, feuerfesten und trockenen Oberfläche, fern von Kindern und Personen mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten.
• Stellen Sie das Gerät so auf, dass der Netzstecker jederzeit leicht zugänglich ist.

• Vergewissern Sie sich, dass die Netzstromdaten mit den Angaben auf dem Typenschild übereinstimmen.
- Reinigen und trocknen Sie die Inkubationskammer vor der ersten Verwendung, und lassen Sie sie dann lüften.

3.2. Führen des Gerätes

3.2.1 Allgemeine Verfahren

1) Legen Sie das Gerät auf eine ebene Fläche oder einen Tisch.
2) Schließen Sie das Gerät an eine geeignete Stromversorgung an und stellen Sie sicher, dass alle Erdungsklemmen der Steckdose ordnungsgemäß geerdet sind.
3) Schalten Sie das Gerät ein; die Netzleuchte leuchtet auf.
4) Stellen Sie die Temperatur entsprechend den Anforderungen der Kultur ein. Das Temperiergerät zeigt die aktuelle Kammertemperatur an, sobald es zu heizen beginnt.
5) Hinweis: Bei Reglern mit Zeigern drehen Sie den Knopf (siehe Handbuch des digitalen Reglers für digitale Instrumente). Setzen Sie die Kultur ein, nachdem sich die Temperatur 30 Minuten lang stabilisiert hat.
6) Wenn das Experiment beendet ist, schalten Sie das Gerät aus, und das Gerät wird nicht mehr funktionieren.

ACHTUNG!

• Stellen Sie sicher, dass die Erdung zuerst durchgeführt wird, und wählen Sie ein Erdungskabel, das doppelt so dick ist wie das Netzkabel.
• Halten Sie die innere Kammer stets sauber.
• Stellen Sie keine Kulturen direkt unter die Kammer, und vermeiden Sie es, die Kulturen zu dicht nebeneinander zu platzieren, um eine gute Luftzirkulation zu gewährleisten.

3.2.2 Betrieb des Controllers

Panel-Anzeige

PV 1 SV AT/F TIME OUT LOCK ALM SIN 2 SET /AT /RES /

1- PV-Bereich.
2- SV/TIME-Bereich.

Definitionen der LED-Controller-Anzeigen

1. Anzeige "AT / F": Leuchtet auf, wenn die Temperatur in Fahrenheit angezeigt wird. Sie blinkt während des Temperatur-Autotuning-Vorgangs.
2. Anzeige "TIME": Leuchtet auf, wenn ein Timer eingestellt ist. Sie blinkt während des Countdowns oder wenn der Timer in Betrieb ist.
3. "OUT"-Anzeige: Leuchtet auf, wenn die Heizung aktiv ist.
4. "LOCK"-Anzeige: Leuchtet auf, wenn die Tasten gesperrt sind.
5. "SIN"-Anzeige: Dieser Indikator ist inaktiv.
6. "ALM"-Anzeige: Leuchtet auf, wenn ein Übertemperaturalarm vorliegt oder wenn die Temperaturmessung anormal ist. Sie blinkt bei einem Untertemperaturalarm. Im Normalbetrieb bleibt sie ausgeschaltet.

3.2.3 Anzeige beim Einschalten

• PC-D9000: Wenn die Steuerung eingeschaltet wird, erscheint "P(K)-d9" im PV-Bereich und die Versionsnummer wird im SV-Bereich angezeigt. Nach etwa 3 Sekunden geht der Regler in den normalen Betriebszustand über.
• PC-E9000: Zu Beginn leuchten alle Anzeigen etwa 3 Sekunden lang auf. Dann wird "P(K)-d9" im PV-Bereich angezeigt, und die Versionsnummer erscheint 1 Sekunde lang im SV-Bereich. Danach schaltet der Controller in seinen normalen Betriebszustand.

3.2.4 Temperatur- und Zeiteinstellung

- Ohne Timing-Funktion

1) Drücken Sie auf der Hauptbildschirmoberfläche die SET-Taste, um den Temperatureinstellungsmodus aufzurufen. Im PV-Bereich wird die Aufforderung "SP" angezeigt, und im SV-Bereich wird der aktuelle Temperatursollwert angezeigt.
2) Verwenden Sie die SHIFT-, DEC- und INC-Tasten, um die Temperatur einzustellen.
3) Drücken Sie die SET-Taste erneut, um zur Hauptschnittstelle zurückzukehren, und die neuen Einstellungen werden automatisch gespeichert.

- Mit Timing-Funktion

1) Drücken Sie auf der Hauptbildschirmoberfläche die SET-Taste, um den Temperatureinstellungsmodus aufzurufen.
2) Drücken Sie die SET-Taste ein zweites Mal, um in den Zeiteinstellungsmodus zu gelangen, was durch die Aufforderung "ST" angezeigt wird.
3) Drücken Sie die SET-Taste ein drittes Mal, um zur Hauptschnittstelle zurückzukehren, und die neuen Einstellungen werden automatisch gespeichert.

ANMERKUNG

• Wenn die Zeit auf Null gesetzt wird, arbeitet der Regler kontinuierlich.
• Wenn die Zeit auf einen Wert größer als Null eingestellt ist, bevor der Timer startet, zeigt der TIME-Bereich im Countdown-Modus die eingestellte Zeit an und im

Vorwärtszeitmodus Null.

4) Während des zeitgesteuerten Betriebs wird im TIME-Bereich die verbleibende Zeit angezeigt.
5) Wenn der Countdown beendet ist, wird im TIME-Bereich "End" angezeigt und der Summer ertönt für die in EST angegebene Dauer (siehe "3.4. Parametertabelle 1"), und der Summer kann durch Drücken einer beliebigen Taste stummgeschaltet werden.
6) Um die Steuerung nach Ablauf des Timers neu zu starten, halten Sie die RST-Taste 3 Sekunden lang gedrückt.

3.2.5 Funktion der Ernennung

Wenn eine Terminzeit eingestellt ist, startet der Controller die Terminfunktion. Während der Terminvergabe schaltet der Regler den Heizungsausgang ab, im TIME-Bereich wird die Laufzeit des Termins als Countdown angezeigt.

• PC-D9000: Während der Terminvergabe blinkt die Anzeige A.
• PC-E9000: Während der Terminvergabe blinkt die Anzeige TIM.

3.2.6 Alarm bei abnormaler Temperaturmessung

Wenn im PV-Bereich "---" angezeigt wird, bedeutet dies, dass der Temperatursensor defekt ist, die Temperatur außerhalb des Messbereichs liegt oder der Regler selbst ein Problem hat. In solchen Fällen schaltet das Steuergerät automatisch die Heizleistung ab, der Summer ertönt dauerhaft und die ALM-Anzeige leuchtet.

3.2.7 Alarm bei Temperaturabweichung

Wenn ein Übertemperaturalarm auftritt, leuchtet die ALM-Anzeige, die Heizleistung wird abgeschaltet und der Summer ertönt. Im Falle eines Untertemperaturalarms blinkt die ALM-Anzeige und der Summer ertönt. Wenn der

Abweichungsalarm aufgrund einer Änderung des Temperatursollwerts ausgelöst wird, leuchtet die ALM-Anzeige, aber der Summer bleibt stumm.

3.2.8 Funktion Bildschirmsperre

Der Controller bietet drei Methoden zum Sperren des Bildschirms. Weitere Informationen finden Sie unter "3.4. Parameter Tabelle 1" für Einzelheiten.

Methode zum Entsperren mit einem Passwort: Drücken Sie im Zustand der Bildschirmsperre die INC-Taste. Im PV-Bereich wird die Passwortabfrage "PA" angezeigt, im SV-Bereich der Passwortwert. Geben Sie das richtige Passwort ein und drücken Sie die SET-Taste, um den Bildschirm zu entsperren.

3.2.9 Stummschaltfunktion

Wenn der Summer ertönt, drücken Sie eine beliebige Taste, um ihn stumm zu schalten.

3.3. Selbstoptimierung von PID

Ist die Leistung der Temperaturregelung nicht optimal, kann der Benutzer das Selbstoptimierungsprogramm des Systems starten. Beachten Sie, dass der Selbstoptimierungsprozess ein starkes Überschwingen verursachen kann, und bedenken Sie dies, bevor Sie fortfahren.

Halten Sie auf der Hauptschnittstelle die Taste AT 6 Sekunden lang gedrückt, um in den Selbstoptimierungsmodus zu gelangen. Im PV-Bereich erscheint die Eingabeaufforderung "AT" und im SV-Bereich wird "0" angezeigt. Verwenden Sie die

DEC- oder INC-Taste, um den Wert auf "1" zu ändern. Drücken Sie dann die SET-Taste, um das

Selbstoptimierungsprogramm zu starten. Die AT-Anzeige blinkt während des Vorgangs. Sobald die Selbstoptimierung abgeschlossen ist, erlischt die AT-Anzeige und die PID-Parameter werden automatisch gespeichert. Wenn Sie den Autotuning-Vorgang abbrechen möchten, halten Sie die AT-Taste weitere 6 Sekunden lang gedrückt.

ANMERKUNG

• Wenn während der Selbstoptimierung des Systems ein Übertemperaturalarm auftritt, bleibt die ALM-Anzeige aus, und der Summer ertönt nicht.
  • Die SET-Taste ist während der Selbstoptimierung des Systems ungültig.

3.4. Interne Parametereinstellungen

Halten Sie auf der Hauptschnittstelle die SET-Taste 3 Sekunden lang gedrückt. Im PV-Bereich wird die Passwortabfrage "Lc" angezeigt, im SV-Bereich der Passwortwert. Stellen Sie das Passwort auf den gewünschten Wert ein, und drücken Sie dann erneut die SET-Taste, um in den internen Parametrierungsmodus zu gelangen. Wenn Sie während dieses Vorgangs die SET-Taste für weitere 3 Sekunden gedrückt halten, kehrt der Regler zur Hauptschnittstelle zurück, und der eingestellte Wert wird automatisch gespeichert.

Erläuterung

In der folgenden Tabelle:

1) Der Temperatursollwert wird mit SP und die gemessene Temperatur mit PV bezeichnet.
2) Für einen Regler des Typs PT100: "M = 400,0°C". Für einen Regler des Typs K-TC: "M = 600,0°C".

Parameter Tabelle 1

Eingabe aufford erung	Name Funktionsbeschreibung		(Bereich festlegen)Fabrikwert
Lc	Kennwort.	Wenn Lc 3 ist, kann der Benutzer diese Parametertabelle eingeben.	0
ALH	Übertemperatur-Alarmwert	Wenn "PV > SP + ALH", wird der Übertemperaturalarm ausgelöst.	(0~100.0°C)20,0
ALL	Unter-Temperatur-Alarmwert	Wenn "PV < SP - ALL", wird der Untertemperaturalarm ausgelöst.HINWEIS: Wenn ALL 0 ist, ist diese Alarmfunktion ungültig.	(0~100.0°C)0
Pb	Korrektur der Abweichung	Er wird zur Korrektur des Fehlers bei der Temperaturmessung verwendetPb = Tatsächliche Temperatur - PV	(-50.0~50.0°C)0
PL	Korrektur des Gefälles.	Sie wird in der Regel verwendet, um den Fehler bei der Messung der hohen Temperatur zu korrigieren.PL = 1000 * (tatsächliche Temperatur - PV) ÷ PV	(-999~999)0

ndT	TimingModus	0: Keine Zeitmessfunktion1: Konstanter Temperaturverlauf2: Zeitablauf	(0~2)1
Tdn	Richtung der Zeitmessung	0: Positives Timing1: Countdown	(0~1)0
Hn	Zeitmessgerät	0: Minute1: Stunde	(0~1)0
SPd	Konstant-Temperatur-Abweichung	Wenn "SP - SPd ≤ PV ≤ SP + SPd",geht der Regler in den Zustand der konstanten Temperatur über.	(0.1~50.0°C)0,5
EST	Timing Ende Summerzeit	Wenn die Zeit abgelaufen ist, ertönt der Summer für diese Zeit.HINWEIS: Wenn EST 9999 ist, ertönt der Summer kontinuierlich.	(0~9999s)60
EH	Kontrolle nach der Zeitmessung	0: Abschaltung des Heizungsausgangs nach Zeitablauf1: Nach der Zeitmessung die Temperatur weiter kontrollieren	(0~1)0
LF	Funktion Bildschirm sperren	0: Keine Sperrbildschirmfunktion1: Mit Sperrfunktion, kein Passwort zum Entsperren erforderlich.2: Mit Sperrfunktion, Passwort zum Entsperren erforderlich.	(0~2)0
LdT	Verzögerungszeit für die Bildschirmsp erre	Im Zustand der Hauptschnittstelle sperrt der Controller den Bildschirm automatisch, wenn für diese Zeit keine Taste gedrückt wird.HINWEIS: Wenn LdT 600 ist, ist diese Funktion ungültig.	(10~600s)30
PAd	Passwort freischalten	Zum Entsperren muss der Benutzer dieses Passwort eingeben.	(0~9999)1
hinzufügen	Adresse Die	Kommunikationsadresse	(1~32)1

Parameter Tabelle 2

Eingabe aufforderung	Name Funktionsbeschreibung		(Bereich festlegen)Fabrikwert
Lc	Passwort	Wenn Lc 6 ist, kann der Benutzer diese Parametertabelle eingeben.	0

dP	Abgrenzungspunkt	Die Abgrenzung zwischen Nieder- und Hochtemperatur-PID-Regelung."SP≤dP" ist eine Niedrigtemperaturregelung."SP > dP" ist eine Hochtemperaturregelung.	(0~M°C)M
T	Kontrollzyklus	PID-Regelkreis Heizung	(1~30s)5
P1	Proportionaler Bereich 1	Proportionale Wirkungseinstellung bei Niedertemperaturregelung.HINWEIS: "P1 = 0" ist eine Ein-Aus-Regelung.	(0~300.0°C)35,0
I1	Integrationszeit 1	Integrierte Wirkungseinstellung bei der Niedertemperaturregelung.	(1~2000s)300
d1	Differentialzeit 1	Einstellung der Differenzialwirkung bei der Niedertemperaturregelung.	(0~1000s)200
nP1	Leistungsabgabe 1	Der maximale Leistungsanteil der Heizleistung bei niedriger Temperaturregelung.	(0~100%)100
nH1	Abweichung1ausschalten	Wenn "PV≥SP + nH1", schalten Sie den Heizungsausgang bei Niedertemperaturregelung aus.HINWEIS: Bitte verwenden Sie diesen Parameter mit Bedacht!	(0~50.0°C)50,0
P2	Proportionaler Bereich 2	Proportionale Wirkungseinstellung bei hoher Temperatur.HINWEIS: "P2 = 0" ist eine Ein-Aus-Steuerung.	(0~300.0°C)35,0
I2	Integrationszeit 2	Integrierte Wirkungseinstellung bei hoher Temperatur.	(1~2000s)300
d2	Differentialzeit 2	Einstellung der Differenzialwirkung bei hoher Temperatur.	(0~1000s)200
nP2	Leistungsabgabe 2	Der maximale Leistungsanteil der Heizleistung bei hoher Temperatur.	(0~100%)100
nH2	Abweichung2 abschalten	Wenn " PV≥SP + nH2", schalten Sie den Heizungsausgang bei hoher Temperatur aus.HINWEIS: Bitte verwenden Sie diesen Parameter mit Bedacht!	(0~50.0°C)50,0

Parameter Tabelle 3

Eingabe aufforderung

Name Funktionsbeschreibung

(Bereich festlegen)

			Fabrikwert
Lc	Passwort	wenn Lc 27 ist, kann der Benutzer diese Parametertabelle eingeben.	0
Fc	Temperature inheit	0: Centigrade; 1: Fahrenheit GradHINWEIS: Bei Reglern des Typs K ist diese Funktion ungültig.	(0~1)0

Parametertabelle 4

Eingabe aufforderung	Name Funktionsbeschreibung		(Bereich festlegen)Fabrikwert
Lc	Passwort	wenn Lc 81 ist, kann der Benutzer diese Parametertabelle eingeben.	0
APT	Ernennung Zeit	Eingestellter Wert für die Terminzeit.HINWEIS:Wenn APT 0 ist, ist diese Funktion ungültig.	(0~9999m)0

Parameter Tabelle 5

Eingabe aufforderung	Name Funktionsbeschreibung		(Bereich festlegen)Fabrikwert
Lc	Passwort	Wenn Lc gleich 567 ist, kann der Benutzer diese Parametertabelle eingeben.	0
rST	Fabrikzurücksetzen	0: Abbrechen, um den Werkswert wiederherzustellen;1: Bestätigen Sie, um die Werkseinstellung wiederherzustellen.	(0~1)0

Der Indikator	Parameter Name	Beschreibung der Parameterfunktion	(Reichweite) Anfangswert
Lc	Passwort	Lc=9, Parameterwerte können eingesehen und geändert werden	0
doT	Display Dezimalkomma	0: Kein Dezimalpunkt für Temperaturmessung und Sollwert;1: Die Temperaturmessung und der Sollwert haben 1 Dezimalstelle.	(0~1) 1
oPn	Die Türsteuerung Funktion	0: KeineVerwendung; 1: Verwendung	(0~1) 0
SPL	Minimum. Sollwert	Der Mindestwert der Temperatureinstellung.	(-50.0~20.0°C) 0
SPH	Maximum Sollwert	Der Höchstwert der Temperatureinstellung.	(20.0~M°C) 300,0
EnL	Wassermangel alarmierend	0 Deaktivieren 1 ermöglichen	(0~1) 0
ouT	Beheizen Ausgabemodus	0: normaler Zustand. 1: Der Alarmrelaisausgang (normaler Öffnungspunkt) wird in einen Heizungsausgang umgewandelt, und der ursprüngliche Heizungsausgang ist ungültig.	(0~1) 0
db	Unsinnige Region	Der unsinnige Bereich der Temperaturmessung.	(0~5.0) 0.0
ndo	Schalter Ausgabemodus	0: Am Ende der Zeitmessung. 1: Übertemperaturalarm. 2: Eintritt in den Zustand der konstanten Temperatur	(0~2) 1
ndA	Temperatur Alarm-Modus	0: Nur der Alarm für die Temperaturabweichung bei Übertemperatur. 1: Temperaturabweichung nach oben und unten, Übertemperaturalarm gleichzeitig.	(0~1) 0

3.5. Fehlerbehebung

Probleme	Ursache	Abhilfe
Keine Leistung	Stecker ist nicht eingesteckt oder Leitungsbruch	Brunnen verstopfen oder den Stopfen ersetzen
	Sicherung bricht	Ersetzen Sie die Sicherung
Die Temperatur steigt nicht an	Temperatursensor bricht	Ersetzen Sie den Sensor
	Heizungsbruch	Ersetzen Sie das Heizgerät
	Innere Drahtverbindungen lose oder schlechter Kontakt	Drahtverbindungen befestigen

3.6. Installation und Wartung

• Die Oberfläche (Tisch) sollte eben sein.

• Halten Sie einen Abstand von 20-30 cm zur Wand ein.
- Achten Sie auf eine gute Belüftung mit möglichst wenig Staub und einer Luftfeuchtigkeit von höchstens 85 %.
• Halten Sie die Ausrüstung sauber und trocken.
- Stellen Sie keine Gegenstände auf das Gerät.

3.7. Lagerung und Lieferung

• Lagern Sie das Gerät in einer Umgebung mit einem Temperaturbereich von -20 bis +40°C und einer relativen Luftfeuchtigkeit von weniger als 80%.
  • Vermeiden Sie Stöße und Druck beim Transport.

3.8. Entsorgung von Altgeräten

• Entsorgen Sie dieses Gerät nicht über den Hausmüll. Geben Sie es bei einer Recycling- und Sammelstelle für Elektro- und Elektronikgeräte ab. Überprüfen Sie das Symbol auf dem Produkt, der Gebrauchsanweisung und der Verpackung. Die zur Herstellung des Geräts verwendeten Kunststoffe können entsprechend ihrer Kennzeichnung recycelt werden. Indem Sie sich für das Recycling entscheiden, leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
• Wenden Sie sich an die örtlichen Behörden, um Informationen über Ihre örtliche Recyclinganlage zu erhalten.

UMWELT - UND ENTSORGUNGSHINWEISE

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).

Utylizacja produktu
