SBSLI18 - Laboratoriokasvatuslaite STEINBERG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Laboratorioinkubaattori
Malli	SBS-LI-18
Merkki	Steinberg
Teho	200 W
Jännite / Taajuus	230 V~ / 50 Hz
Mitat (P x L x K)	455 x 380 x 570 mm
Paino	18,4 kg
Suojausluokka	I (maadoitettu)
Säädettävä lämpötila-alue	0 °C - 300 °C (ohjaimesta riippuen)
Lämpötila-anturi	PT100
Näyttö	Kaksinkertainen LED-näyttö (PV ja SV/TIME)
Lämpötilan säätö	PID itsevirityksellä
Päätoiminnot	Ajastin, yli-/alilämpöhälytys, näyttölukitus, ajanvaraustoiminto, poikkeamakorjaus
Huolto ja puhdistus	Puhdista kammio säännöllisesti; pidä laite puhtaana ja kuivana; älä käytä syttyviä liuottimia
Turvallisuus	Maadoitus pakollinen; älä peitä tuuletusaukkoja; automaattinen pysäytys häiriötilanteessa; suojaus sähköiskuja vastaan
Varaosat ja korjattavuus	Sulake, lämpötila-anturi, lämmityselementti; korjaukset vain valtuutetun huollon toimesta
Yleisiä tietoja	Käyttöohje ladattavissa PDF-muodossa; alkuperäinen ohje saksaksi

Usein kysytyt kysymykset - SBSLI18 STEINBERG

Kuinka säätää lämpötilaa SBSLI18-inkubaattorissa?

Päänäytössä paina SET-painiketta päästäksesi lämpötilan säätötilaan. PV-alue näyttää 'SP' ja SV-alue nykyisen arvon. Käytä SHIFT-, DEC- ja INC-painikkeita halutun arvon säätämiseen. Paina uudelleen SET vahvistaaksesi.

Kuinka ohjelmoida ajastin (ajastustoiminto)?

Lämpötilan säätämisen jälkeen paina toisen kerran SET päästäksesi ajan asetukseen (kehotus 'ST'). Aseta haluamasi kesto säätöpainikkeilla. Paina kolmannen kerran SET palataksesi päänäyttöön. Jos aika on asetettu nollaksi, laite toimii jatkuvasti.

Mitä tehdä, jos näyttö näyttää '---'?

Näyttö '---' tarkoittaa lämpötila-anturin vikaa, lämpötilan olevan alueen ulkopuolella tai ohjaimen ongelmaa. Lämmitys katkeaa automaattisesti ja summeri soi. Ota yhteyttä tekniseen tukeen PT100-anturin vaihtamiseksi.

Kuinka palauttaa inkubaattori tehdasasetuksiin?

Siirry sisäiseen parametritaulukkoon (pidä SET painettuna 3 sekuntia). Syötä salasana 567 päästäksesi parametriin rST. Aseta rST arvoon 1 ja paina SET vahvistaaksesi palautuksen.

Kuinka käyttää PID-itseviritystoimintoa?

Päänäytössä pidä AT-painiketta painettuna 6 sekuntia. PV-alue näyttää 'AT' ja SV '0'. Aseta SV arvoon 1 DEC- tai INC-painikkeella, ja paina SET käynnistääksesi itsevirityksen. AT-ilmaisin vilkkuu prosessin aikana. Valmistuttua PID-parametrit tallennetaan.

Kuinka lukita tai avata näyttö?

Lukitaksesi aseta parametri LF sisäisessä parametritaulukossa (salasana 3) arvoon 1 tai 2. Jos LF=2, tarvitaan salasana avaamiseen: paina INC lukitustilassa, syötä salasana (parametri LPW, oletus 1) ja paina sitten SET.

Mitkä ovat tärkeimmät turvatoimet?

Varmista, että pistoke on asianmukaisesti maadoitettu. Älä koske laitteeseen märin käsin. Älä peitä tuuletusaukkoja. Älä aseta syttyviä aineita sisälle. Irrota laite pistorasiasta ennen puhdistusta tai huoltoa. Pidä lapset loitolla.

Kuinka puhdistaa ja huoltaa inkubaattoria?

Puhdista sisäkammio säännöllisesti pehmeällä liinalla. Pidä laite kuivassa ja hyvin ilmastoidussa paikassa. Tarkista säännöllisesti virtajohdon ja varoitustarrojen kunto. Älä käytä syttyviä orgaanisia liuottimia.

Mitä tehdä, jos inkubaattori ei käynnisty?

Tarkista, että pistoke on kunnolla kytketty ja seinäpistorasia toimii. Jos sulake on palanut, vaihda se samanlaiseen. Jos ongelma jatkuu, ota yhteyttä huoltoon.

Kuinka hävittää inkubaattori käyttöiän päätyttyä?

Älä hävitä laitetta kotitalousjätteen mukana. Toimita se sähkö- ja elektroniikkalaiteromu (SE) -keräyspisteeseen. Kierrätettävät muovit on lajiteltava merkintöjen mukaan.

KÄYTTÖOHJE SBSLI18 STEINBERG

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen oikeellisuudesta, katso englanninkielinen versio, joka on virallinen viite.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Laboratorion inkubaattori
Malli	SBS-LI-18
Teho [W]	200
Jännite [V] / taajuus [Hz]	230~ / 50
Mitat (leveys x pituus x korkeus) [mm]	455x380x570
Paino [kg]	18,4
Suojausluokka	|

1. Yleinen yleiskatsaus

Tämä opas on tarkoitettu auttamaan sinua turvallisessa ja luotettavassa käytössä. Tuote on suunniteltu ja valmistettu tiukasti teknisten eritelmien mukaisesti käyttämällä viimeisintä teknologiaa ja komponentteja ja noudattaen korkeimpia laatustandardeja.

LUE KÄYTTÖOHJE HUOLELLISESTI JA YMMÄRRÄ SE ENNEN KÄYTTÖÄ.

Varmistaaksesi tuotteen pitkän ja luotettavan toiminnan, käytä ja huolla sitä oikein ja tarkasti tämän oppaan mukaisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajantasaisia. Valmistaja pidättää oikeuden muutoksiin laadun parantamiseksi.

Symbolien selitykset

CE	Tuote täyttää sitä koskevien turvallisuusstandardien vaatimukset.
	Lue käyttöohje ennen käyttöä.
	Tuote on kierrätettävä.
	VAROITUS! tai VAROITUS! tai MUISTA! osoittaa tietyn ohjeen (yleinen varoitusmerkki)
	HUOMIO! Sähköiskun vaara!

HUOMIO! Tuotteen pinta voi saavuttaa korkeita lämpötiloja. Älä koske paljain käsin tuotteen ollessa käytössä – palovammojen vaara!

HUOMIO! Tämän käyttöohjeen kuvat ovat vain viitteellisiä ja joissakin yksityiskohdissa ne voivat poiketa laitteen todellisesta ulkonäöstä.

Käyttöoppaan alkuperäinen versio on saksankielinen. Muut kieliversiot ovat käännöksiä saksasta.

2. Käyttöturvallinen y

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon, vakaviin vammoihin tai kuolemaan.

Varoituksissa ja ohjeissa esiintyvä termi "laite" tai "tuote" viittaa LABORATORIOINKUBAATORIIN.

2.1. Sähköturvallisuus

a) Laitteen virtajohdon pistokkeen on sovittava pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäiset virtajohdon pistokkeet ja vastaavat pistorasiat vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, lämmittimiä ja jääkaappeja. Sähköiskun vaara on lisääntynyt, jos kehosi on maadoitettu ja koskettaa laitetta alttiina suoralle sateelle, märille lattialle tai käyttäessäsi kosteassa ympäristössä. Jos vettä tunkeutuu laitteeseen, laite voi vahingoittua ja saada sähköiskun.
c) Älä koske laitteeseen märillä tai kosteilla käsillä.
d) Älä käytä virtajohtoa tahattomasti. Älä koskaan käytä sitä laitteen kantamiseen tai pistokkeen irrottamiseksi pistorasiasta. Pidä virtajohto poissa lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Jos et voi välttää laitteen käyttöä kosteassa ympäristössä, liitä laite sähköverkkoon vikavirtasuojalla (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
f) Älä käytä laitetta, jos virtajohto on vaurioitunut tai siinä on merkkejä kulumisesta. Anna valtuutetun sähköasentajan tai valmistajan teknisen palvelun vaihtaa vaurioitunut virtajohto.
g) Sähköiskun välttämiseksi älä upota virtajohtoa, sen pistoketta tai itse laitetta veteen tai muuhun nesteeseen. Älä käytä laitetta märillä pinnoilla.

2.2. Työpaikan turvallisuus

a) Pidä työpaikka siistinä ja hyvin valaistuna.
b) Jos sinulla on epäilyksiä, toimiiko laite oikein, ota yhteys valmistajan huoltoon.

c) Laitteen korjaukset saa suorittaa vain valmistajan huoltopalvelu. Älä yritä tehdä korjauksia itse!
d) Syttyessä tai tulipalossa käytä kuivajauhe- tai CO2-sammuttimia vain sammuttamaan laitteen palon, jos se on kytketty sähköjännitteellä.
e) Lapsia tai asiattomia henkilöitä ei saa päästää työpaikalle.
f) Käytä laitetta hyvin ilmastoidussa huoneessa.
g) Jos kyseessä on terveys- tai henkivaara, hätätilanne tai vika, pysäytä laite virtakytkimellä!
h) Tarkista turvavaroitustarrojen kunto säännöllisesti. Jos tarrat eivät ole luettavissa, ne on vaihdettava.
i) Säilytä tämä käsikirja tulevaa tarvetta varten. Jos tuote luovutetaan kolmansille osapuolille, myös käyttöohje on luovutettava tuotteen mukana.
j) Pakkauksen osat ja pienet asennusosat pitää säilyttää lasten ulottumattomissa.
k) Pidä laite poissa lasten ja eläinten ulottuvilta.
I) Kun käytät tätä laitetta yhdessä muiden laitteiden kanssa, noudata niiden käyttöohjeita.

2.3. Henkilökohtainen turvallisuus

a) Älä käytä tuotetta, jos olet väsynyt, sairas tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää kykyäsi käyttää tuotetta.
b) Tuotetta ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joilla on alentunut henkinen, sensorinen tai älyllinen toimintakyky tai kokemuksen ja/tai tiedon puute, ellei heitä valvo heidän turvallisuudestaan vastuussa oleva henkilö tai jos vastuuhenkilö on antanut heille ohjeita. yksilöllisesti, kuinka tuotetta käytetään.
c) Laitetta saavat käyttää vain henkilöt, jotka ovat fyysisesti hyväkuntoisia, pystyvät käsittelemään laitetta ja jotka ovat saaneet riittävän koulutuksen, ovat lukeneet tämän oppaan ja saaneet terveys- ja turvallisuuskoulutusta.
d) Ole varovainen ja käytä maalaisjärkeä käyttäessäsi tuotetta. Lyhytkin häiriöhetki käytön aikana voi johtaa vakavaan loukkaantumiseen.
e) Estä vahingossa tapahtuva käyttö varmistamalla, että virtakytkin on OFF-asennossa, ennen kuin liität laitteen verkkovirtaan.
f) Laite ei ole lelu. Lapsia on valvottava sen varmistamiseksi, etteivät he leiki sillä.

2.4. Tuotteen turvallinen käyttö

a) Älä käytä laitetta, jos virtakytkin ei toimi kunnolla (ei kytkeydy päälle tai pois päältä).
b) Irrota laite verkkovirrasta ennen säätöä, puhdistusta tai huoltoa. Tämä turvatoimi vähentää tahattoman käytön riskiä.

c) Pidä käyttämättömät laitteet poissa lasten ja sellaisten henkilöiden ulottuvilta, jotka eivät tunne laitetta tai tätä ohjekirjaa. Laitteet ovat vaarallisia kokemattomien käyttäjien käsissä.
d) Pidä tuote hyvässä teknisessä kunnossa.
e) Laite on pidettävä poissa lasten ulottuvilta.
f) Ammattitaitoinen henkilökunta saa korjata ja huoltaa tuotetta käyttämällä vain alkuperäisiä varaosia. Tämä varmistaa tuotteen turvallisen toiminnan.
g) Älä poista tehtaalla asennettuja kansia tai löysää pultteja tuotteen suunnitellun toiminnan varmistamiseksi.
h) Puhdista laite säännöllisesti estääksesi pysyvien lian kertymisen.
i) Laite ei ole lelu. Lapset eivät saa suorittaa puhdistusta ja huoltoa ilman aikuisen valvontaa.
j) Älä koskaan yritä peukaloida laitetta muuttaaksesi sen parametreja tai rakennetta.
k) Pidä laite poissa tulen ja lämmön lähteistä.
I) Älä peitä laitteen tuuletusaukkoja!
m) Älä käytä syttyviä tai räjähtäviä orgaanisia liuottimia laitteen käytön aikana.
n) Älä sijoita mitään haihtuvia aineita käytössä olevan laitteen sisään.
o) Älä kohdista laitteeseen mekaanista painetta äläkä altista sitä iskuille tai putoamiselle.
p) Älä pidä mitään esineitä laitteen päällä.
q) Älä siirrä laitetta, jos sen sisällä on näytteitä. Jos laitetta on siirrettävä, irrota se ensin virtalähteestä ja siirrä inkubaattori molemmin käsin samalla kun pidät sitä vaakasuorassa.
r) Jos jokin toiminto epäonnistuu, lopeta inkubointiprosessi välittömästi. Väärät käyttöolosuhteet voivat johtaa näytteen sisällön haitalliseen toimintaan.

HUOMIO!

Vaikka laite on suunniteltu turvalliseksi ja siinä on riittävät suojat ja lisäturvatoimenpiteiden käytöstä huolimatta, sen käytön aikana on edelleen pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Käyttösäännöt

Tämä tuote on tarkoitettu elävien organismien inkubaatioon ja lisääntymiseen vakaissa lämpötiloissa.

Käyttäjä on vastuussa ei-tarkoituksenmukaisesta käytöstä aiheutuneista vahingoista.

3.1. Valmistelut operaatioon

3.1.1 Työolosuhteet

• Jännite: 220V ±22V; Taajuus: 50-60Hz ±1Hz
• Ympäristön lämpötila: 5–40°C
• Suhteellinen kosteus: <90 %
• Ilmanpaine: 80–106 KPa

- Ei voimakasta tärinää tai altistumista syövyttäville kaasuille

- Pidä poissa suorasta auringonpaisteesta ja äärimmäisestä lämmön tai kylmän lähteistä

3.1.2 Laitteen sijoittaminen paikalleen

• Varmista, että laite on sijoitettu hyvin tuuletettuun tilaan, jossa on vähintään 20–30 cm tilaa joka puolelle.
• Käytä laitetta aina vakaalla, kiinteällä, puhtaalla, tulenkestävällä ja kuivalla alustalla poissa lasten ja henkilöiden, joilla on alentunut henkinen, aistillinen tai älyllinen kyky, ulottumattomissa.
• Sijoita laite niin, että virtapistoke on aina helposti saatavilla.
  • Varmista, että verkkovirran tekniset tiedot vastaavat arvokilvessä ilmoitettuja tietoja.
• Puhdista ja kuivaa inkubaatiokammio ennen ensimmäistä käyttöä ja anna sen sitten ilmaantua.

3.2. Laitteen käyttö

3.2.1 Yleiset menettelyt

1) Aseta laite tasaiselle alustalle tai pöydälle.
2) Liitä se sopivaan virtalähteeseen ja varmista, että kaikki pistorasian maadoitusliittimet on maadoitettu oikein.
3) Kytke virta päälle; virran merkkivalo syttyy.
4) Aseta lämpötila viljelyvaatimusten mukaan. Lämpötilan säätölaite näyttää kammion nykyisen lämpötilan, kun se alkaa lämmetä.
5) Huomautus: Kierrä osoitintyyppisissä ohjaimissa nuppia (katso digitaalisten instrumenttien digitaalisen ohjaimen käsikirjaa). Laita viljelmä sisään, kun lämpötila on vakiintunut 30 minuutin ajan.
6) Kun kokeilu on valmis, katkaise virta ja laite lakkaa toimimasta.

HUOMIO!

• Varmista ensin, että maadoitus on valmis, ja valitse maadoitusjohto, joka on kaksi kertaa virtajohdon paksuus.
• Pidä sisäkammio aina puhtaana.
• Älä aseta viljelmiä suoraan kammion alle ja vältä viljelmien sijoittamista liian lähelle toisiaan, jotta ilmankierto pysyy kunnossa.

3.2.2 Ohjaimen toiminta

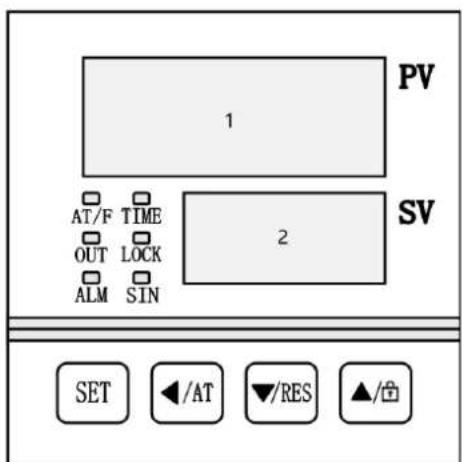

Paneelin ilmaisu

PV 1 AT/F TIME OUT LOCK ALM SIN 2 SV SET /AT /RES /

1- PV-value.
2- SV/TIME-alue.

LED-ohjaimen ilmaisimen määritelmät

1. "AT / F" -ilmaisin : Syttyy, kun lämpötila näytetään Fahrenheitä. Se vilkkuu lämpötilan automaattisen viritysprosessin aikana.
2. "TIME"-ilmaisin : Syttyy, kun ajastin on asetettu. Se vilkkuu lähtölaskennan aikana tai kun ajastin on käytössä.
3. "OUT"-ilmaisin : Syttyy, kun lämmitin on aktiivinen.
4. LOCK-ilmaisin : Syttyy, kun painikkeet on lukittu.
5. "SIN"-ilmaisin : Tämä ilmaisin ei ole aktiivinen.
6. "ALM"-ilmaisin : Syttyy, kun on ylilämpötilahälytys tai jos lämpötilan mittaus on epänormaali. Se vilkkuu alilämpötilahälytyksen aikana. Se pysyy pois päältä normaalin käytön aikana.

3.2.3 Näyttö käynnistyksen yhteydessä

• PC-D9000 : Kun säättimeen on kytketty virta, "P(K)-d9" näkyy PV-alueella ja versionumero näkyy SV-alueella. Noin 3 sekunnin kuluttua säädin siirtyy normaaliin toimintatilaan.
• PC-E9000 : Aluksi kaikki näytöt palavat noin 3 sekunnin ajan. Sitten "P(K)-d9" näkyy PV-alueella ja versionumero näkyy SV-alueella 1 sekunnin ajan. Tämän jälkeen säädin siirtyy normaaliin toimintatilaan.

3.2.4 Lämpötilan ja ajan asetus

- Ilman ajoitustoimintoa

1) Paina pääliittymässä SET-painiketta siirtyäksesi lämpötilan asetustilaan. PV-alueella näkyy kehote "SP" ja SV-alueella nykyinen lämpötila-asetus.
2) Käytä SHIFT-, DEC- ja INC-painikkeita säätääksesi lämpötila-asetusta.
3) Paina SET-painiketta uudelleen palataksesi pääkäyttöliittymään, ja uudet asetukset tallennetaan automaattisesti.

- Ajoitustoiminnolla

1) Paina pääliittymässä SET-painiketta siirtyäksesi lämpötilan asetustilaan.
2) Paina SET-painiketta toisen kerran siirtyäksesi ajan asetustilaan, josta näkyy kehote "ST."

3) Paina SET-painiketta kolmannen kerran palataksesi pääkäyttöliittymään, ja uudet asetukset tallennetaan automaattisesti.

HUOM

• Jos aika asetetaan nollaan, säädin toimii jatkuvasti.
• Jos aika on asetettu arvoon, joka on suurempi kuin nolla, ennen ajastimen käynnistymistä TIME-alueella näkyy asetettu aika lähtölaskentatilassa ja nolla eteenpäinajoitustilassa.

4) Ajastetun toiminnan aikana TIME-alue näyttää jäljellä olevan ajan.
5) Kun lähtölaskenta päättyy, TIME-alueella näkyy "End" ja summeri soi EST:ssä määritetyn ajan (katso "3.4. Parametritaulukko 1"), ja summeri voidaan mykistää painamalla mitä tahansa painiketta.
6) Käynnistä ohjain uudelleen ajastimen päätyttyä painamalla RST-painiketta 3 sekunnin ajan.

3.2.5 Ajanvaraustoiminto

Jos tapaamisaika on asetettu, ohjain käynnistää tapaamistoiminnon. Ajanvarausprosessin aikana säädin sammuttaa lämmitystehon, AIKA-alue näyttää tapaamisen ajoajan lähtölaskennan avulla.

• PC-D9000 : Tapaamisen ajoituksen aikana A-merkkivalo vilkkuu.
• PC-E9000 : Tapaamisen ajoituksen aikana TIM-ilmaisin vilkkuu.

3.2.6 Epänormaalin lämpötilan mittaushälytys

Jos PV-alueella näkyy "---", se tarkoittaa, että lämpötila-anturi on viallinen, lämpötila on mittausalueen ulkopuolella tai säätimessä itsellään on vika. Tällaisissa tapauksissa säädin katkaisee automaattisesti lämmöntuoton, summeri soi jatkuvasti ja ALM-merkkivalo palaa.

3.2.7 Lämpötilapoikkeamahälytys

Jos ylikuumenemishälytys tapahtuu, ALM-merkkivalo palaa, lämmitys katkaistaan ja summeri kuuluu.

Alilämpötilahälytyksen sattuessa ALM-ilmaisin vilkkuu ja summeri soi. Jos poikkeamahälytys laukeaa lämpötilan asetetun arvon muutoksen vuoksi, ALM-merkkivalo palaa, mutta summeri pysyy äänettömänä.

3.2.8 Näytön lukitustoiminto

Ohjain tarjoaa kolme tapaa lukita näyttö. Katso "3.4. Parametritaulukko 1" saadaksesi lisätietoja.

Tapa avata lukitus salasanalla : Paina näytön lukitustilassa INC-painiketta. PV-alueella näkyy salasanakehote "PA" ja SV-alueella salasanan arvo. Anna oikea salasana ja paina SET-painiketta avataksesi näytön lukituksen.

3.2.9 Mykistystoiminto

Kun summeri kuuluu, paina mitä tahansa painiketta mykistääksesi sen.

3.3. PID:n automaattinen viritys

Jos lämpötilan säätö ei ole optimaalinen, käyttäjä voi käynnistää järjestelmän itsesäätöohjelman. Huomaa, että itseviritysprosessi voi aiheuttaa suuren ylityksen, joten harkitse tätä ennen kuin jatkat.

Pääkäyttöliittymässä paina ja pidä painettuna AT-painiketta 6 sekunnin ajan siirtyäksesi itseviritysvalintatilaan. PV-alueella näkyy kehote "AT" ja SV-alueella "0". Käytä DEC- tai INC-painiketta muuttaaksesi arvoksi "1". Paina sitten SET-painiketta

käynnistääksesi itseviritysohjelman. AT-merkkivalo vilkkuu prosessin aikana. Kun itseviritys on valmis, AT-merkkivalo sammuu ja PID-parametrit tallennetaan automaattisesti. Jos haluat pysäyttää automaattisen virityksen, paina AT-painiketta ja pidä se painettuna vielä 6 sekuntia.

HUOM

• Jos järjestelmän itsevirityksen aikana tapahtuu yllämpötilahälytys, ALM-merkkivalo jää pois päältä eikä summeri soi.
• SET-painike ei toimi, kun järjestelmä virittää itseään.

3.4. Sisäisten parametrien asetukset

Paina pääliittymässä SET-painiketta 3 sekunnin ajan. PV-alueella näkyy salasanakehote "Lc" ja SV-alueella salasanan arvo. Säädä salasana haluttuun arvoon ja paina sitten SET-painiketta uudelleen siirtyäksesi sisäiseen parametriasetustilaan. Jos painat tämän prosessin alkana SET-painiketta ja pidät sitä painettuna vielä 3 sekuntia, ohjain palaa pääliittymään ja asetettu arvo tallennetaan automaattisesti.

Selitys

Seuraavassa taulukossa:

1) Lämpötilan asetuspistettä kutsutaan SP:ksi ja mitattua lämpötilaa kutsutaan PV:ksi.
2) PT100-tyyppiselle säätimelle "M = 400,0 °C". K-TC-tyyppiselle säätimelle "M = 600,0 °C".

Parametritaulukko 1

Kehote	Nimi	Toiminnan kuvaus	(Aseta alue) Tehdasarvo
Lc	Salasana.	Kun Lc on 3, käyttäjä voi syöttää tämän parametritaulukon.	0
ALH	Ylilämpöhäly tysarvo	Jos “ PV > SP + ALH ” , ylilämpötilahälytys annetaan.	(0~100.0°C)20,0
KAIKKI	Alilämpötilah älytysarvo	Jos “ PVHUOMAA: Jos KAIKKI on 0, tämä hälytystoiminto ei kelpaa.	(0~100.0°C)0
Pb	Poikkeaman korjaus	Sitä käytetään lämpötilan mittausvirheen korjaamiseenPb = todellinen lämpötila - PV	(-50.0~50.0°C)0
PL	Kaltevuuden korjaus.	Sitä käytetään yleensä korjaamaan virhe korkean lämpötilan mittauksessa.PL = 1000 * (todellinen lämpötila - PV) ÷ PV	(-999~999)0
ndT	Ajoitus tila	0: Ei ajastustoimintoa1: Vakiolämpötila-ajoitus2: Ajon ajoitus	(0~2)1
Tdn	Ajoituksen suunta	0: Positiivinen ajoitus1: Lähtölaskenta	(0~1)0
Hn	Ajoitusyksikkö	0: Minuutti1: Tunti	(0~1)0
SPd	Jatkuvalämpötilapoikkeama	Jos "SP – SPd ≤ PV ≤ SP + SPd",säädin siirtyy vakiolämpötila-tilaan.	(0.1~50.0°C)0,5
EST	Ajoituslopettaasummerinajan	Kun ajoitus on päättynyt, summeri piippaa tämänajan.HUOMAA: Jos EST on 9999, summeri piippaajatkuvasti.	(0 ~ 9999s)60
EH	Ohjausajoituksenjälkeen	0: Katkaise lämmitysteho ajastuksen jälkeen1: Jatka lämpötilan säätämistä ajastuksen jälkeen	(0~1)0
LF	Lukitusnäytön toiminto	0: Ei lukitusnäytön toimintoa1: Lukitustoiminnolla, salasanaa ei tarvitse avata.2: Lukitustoiminnolla sinun on avattava salasana.	(0~2)0
LdT	Lukitusnäytön viiveaika	Pääliittymätilassa ohjain lukitsee näytönautomaattisesti, jos mitään painiketta ei painetatänä aikana.HUOMAA: Jos LdT on 600, tämä toiminto ei kelpaa.	(10 - 600 s)30
PAd	Avaa salasana	Käyttäjän on syötettävä tämä salasana lukituksenavaamiseksi.	(0~9999)1
Lisätä	Osoite Viestintäosoite		(1~32)1

Parametritaulukko 2

Kehote	Nimi	Toiminnan kuvaus	(Aseta alue) Tehdasarvo
Lc	Salasana	Kun Lc on 6, käyttäjä voi syöttää tämän parametritaulukon.	0
dP Rajauspiste		Matalan ja korkean lämpötilan PID-säädön rajakohta.“SP≤dP” on matalan lämpötilan säätö."SP > dP” on korkean lämpötilan säätö.	(0 ~ M °C)M
T	Ohjaussykli	Lämmitys PID-säätöjakso	(1 - 30 s)5
P1	Suhteellinen kaista 1	Suhteellinen säätö matalan lämpötilan ohjauksessa.	(0~300.0°C)
		HUOMAA: "P1 = 0" on päälle-pois-ohjaus.	35,0
I1	Integrointiaik a 1	Integroitu toimintosäätö matalan lämpötilan ohjauksessa.	(1-2000 -luku)
			300
d1 Eroaika 1		Differentiaalisen toiminnan säätö matalan lämpötilan ohjauksessa.	(0 - 1000 s)
			200
nP1 Lähtöteho 1		Suurin prosenttiosuus lämmitysteosta matalan lämpötilan säädössä.	(0~100%)
			100
nH1	Poista poikkeama 1	Jos "PV≥SP + nH1", sammuta lämmitysteho matalan lämpötilan ohjauksessa.	(0~50.0°C)
		HUOMAA: Käytä tätä parametria varoen!	50,0
P2	Suhteellinen kaista 2	Suhteellisen toiminnan säätö korkeassa lämpötilassa.	(0~300.0°C)
		HUOMAA: "P2 = 0" on päälle-pois-ohjaus.	35,0
I2	Integrointiaik a 2	Integroitu toimintosäätö korkeassa lämpötilassa.	(1-2000 -luku)
			300
d2 Eroaika 2		Differentiaalisen toiminnan säätö korkeassa lämpötilassa.	(0 - 1000 s)
			200
nP2 Lähtöteho 2		Suurin tehoprosentti lämmitystehosta korkeassa lämpötilassa.	(0~100%)
			100
nH2	Poista poikkeama 2	Jos "PV≥SP + nH2", sammuta lämmitysteho korkeassa lämpötilassa.	(0~50.0°C)
		HUOMAA: Käytä tätä parametria varoen!	50,0

Parametritaulukko 3

Kehote	Nimi	Toiminnan kuvaus	(Aseta alue) Tehdasarvo
Lc	Salasana	kun Lc on 27, käyttäjä voi syöttää tämän parametritaulukon.	0
Fc	Lämpötilayks ikkö	0: Celsiusastetta; 1: Fahrenheit-asteHUOMAA: K-tyypin säätimessä tämä toiminto ei kelpaa.	(0~1)0

Parametritaulukko 4

Kehote

Nimi

Toiminnan kuvaus

(Aseta alue) Tehdasarvo

Lc	Salasana	kun Lc on 81, käyttäjä voi syöttää tämän parametritaulukon.	0
APT	Nimittämine n aika	Tapaamisajan asetettu arvo.HUOMAA: Jos APT on 0, tämä toiminto ei kelpaa.	(0 ~ 9999m)0

Parametritaulukko 5

Kehote	Nimi Toiminnan kuvaus		(Aseta alue) Tehdasarvo
Lc	Salasana	Kun Lc on 567, käyttäjä voi syöttää tämän parametritaulukon.	0
rST	Tehdas nollaa	0: Peruuta tehdasarvon palauttamiseksi;1: Vahvista palauttaaksesi tehdasasetukset.	(0~1)0

Indikaattori	Parametrin nimi	Parametritoiminnon kuvaus	(alue) Alkuarvo
Lc	Salasana	Lc=9, parametriarvoja voi tarkastella ja muokata	0
piste	Näyttö desimaalipilkku	0: Ei desimaalipistettä lämpötilan mittaukselle ja asetusarvolle;1: Lämpötilamittauksessa ja asetusarvossa on 1 desimaalipilkku.	(0~1) 1
oPn	Oven ohjaustoiminto	0: Ei käyttöä; 1: Käytä	(0~1) 0
SPL	Minimi.asetettu arvo	Lämpötila-asetuksen vähimmäisarvo.	(-50.0~20.0°C)0
SPH	Maksimiasetettu arvo	Lämpötila-asetuksen maksimiarvo.	(20,0~M°C)300,0
EnL	Veden puute hälyttävää	0 Poista käytöstä1 ota käyttöön	(0~1) 0
OUT	Lämmityslähtötila	0: normaali tila.1: Hälytysreleen lähtö (normaalisti avautumiskohta) on muutettulämmityslähdöksi, ja alkuperäinen lämmityslähtö on virheellinen.	(0~1) 0
db	Tyhmä alue	Lämpötilan mittauksen järjetön alue.	(0~5.0) 0.0
ndo	Kytkin lähtötila	0: Ajoituksen lopussa.1: Ylilämpötilahälytys.2: Syötä vakiolämpötilan tila	(0~2) 1
ndA	Lämpötilahälytystila	0: Vain lämpötilapoikkeaman ylilämpötilanhälytys.1: Lämpötilan nousu- ja laskupoikkeamaylilämpötilan hälytys samanaikaisesti.	(0~1) 0

3.5. Ongelmien ratkaisminen

Ongelmia	Syy	Ratkaisu
Ei virtaa	Pistoketta ei ole kytketty tai linja katkeaa	Kytke pistoke kunnolla tai vaihda pistoke
	Sulake katkeaa	Vaihda sulake
Lämpötila ei nouse	Lämpötila-anturi rikki	Vaihda anturi
	Lämmitin rikkoutuu	Vaihda lämmitin
	Sisäjohtimien liitokset löysällä tai huono kontakti	Kiinnitä lankojen liitokset

3.6. Asennus ja huolto

• Pinnan (pöydän) tulee olla tasainen.
• Säilytä 20-30 cm etäisyys seinästä.
• Varmista hyvä ilmanvaihto mahdollisimman pienellä pölyn ja kosteuden ollessa enintään 85 %.
- Pidä laite puhtaana ja kuivana.
- Älä aseta mitään esineitä laitteen päälle.

3.7. Varastointi ja toimitus

• Säilytä laitteita ympäristössä, jonka lämpötila on -20 - +40 °C ja suhteellinen kosteus alle 80 %.
  • Vältä törmäyksiä ja painetta kuljetuksen aikana.

3.8. Käytettyjen laitteiden hävittäminen

• Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.
• Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.
