SBSLI18 - Laboratorinis inkubatorius STEINBERG - Nemokama naudojimo instrukcija

Produkto tipas	Laboratorinis inkubatorius
Modelis	SBS-LI-18
Prekės ženklas	Steinberg
Galia	200 W
Įtampa / Dažnis	230 V~ / 50 Hz
Matmenys (I x P x A)	455 x 380 x 570 mm
Svoris	18,4 kg
Apsaugos klasė	I (įžeminimas)
Reguliuojamas temperatūros diapazonas	0 °C iki 300 °C (pagal valdiklį)
Temperatūros jutiklis	PT100
Ekranas	LED dvigubas ekranas (PV ir SV/TIME)
Temperatūros kontrolė	PID su automatiniu derinimu
Pagrindinės funkcijos	Laikmatis, aukštos/žemos temperatūros aliarmas, ekrano užraktas, susitikimo funkcija, nuokrypio korekcija
Priežiūra ir valymas	Reguliariai valyti kamerą; prietaisą laikyti švarų ir sausą; nenaudoti degių tirpiklių
Sauga	Privalomas įžeminimas; neuždenkite ventiliacijos angų; automatinis išsijungimas esant gedimui; apsauga nuo elektros smūgio
Atsarginės dalys ir remontas	Lydusis saugiklis, temperatūros jutiklis, šildymo elementas; remontą atlieka tik įgaliotas servisas
Bendra informacija	Naudojimo instrukcija atsisiunčiama PDF formatu; originali vokiška instrukcija

Dažnai užduodami klausimai - SBSLI18 STEINBERG

Kaip nustatyti temperatūrą SBSLI18 inkubatoriuje?

Pagrindiniame ekrane paspauskite mygtuką SET, kad patektumėte į temperatūros nustatymo režimą. PV srityje rodomas 'SP', o SV srityje – dabartinė vertė. Naudokite mygtukus SHIFT, DEC ir INC, kad sureguliuotumėte norimą vertę. Dar kartą paspauskite SET, kad patvirtintumėte.

Kaip užprogramuoti laikmatį?

Nustatę temperatūrą, antrą kartą paspauskite SET, kad patektumėte į laiko nustatymą (pasirodo 'ST'). Nustatykite norimą trukmę reguliavimo mygtukais. Trečią kartą paspauskite SET, kad grįžtumėte į pagrindinį ekraną. Jei laikas nustatytas į nulį, prietaisas veikia nepertraukiamai.

Ką daryti, jei ekrane rodoma '---'?

Rodymas '---' rodo temperatūros jutiklio gedimą, temperatūrą už diapazono arba valdiklio problemą. Šildymas automatiškai išsijungia ir garsinis signalas skamba. Susisiekite su techninės priežiūros tarnyba, kad pakeistų PT100 jutiklį.

Kaip atstatyti inkubatorių į gamyklinius nustatymus?

Patekti į vidinių parametrų lentelę (palaikykite SET 3 sekundes). Įveskite slaptažodį 567, kad patektumėte į parametrą rST. Nustatykite rST į 1 ir paspauskite SET, kad patvirtintumėte atstatymą.

Kaip naudoti automatinį PID derinimo funkciją?

Pagrindiniame ekrane palaikykite mygtuką AT 6 sekundes. PV srityje rodoma 'AT', o SV – '0'. Nustatykite SV į 1 mygtukais DEC arba INC, tada paspauskite SET, kad pradėtumėte automatinį derinimą. Indikatorius AT mirksi proceso metu. Baigus, PID parametrai išsaugomi.

Kaip užrakinti ar atrakinti ekraną?

Norėdami užrakinti, nustatykite parametrą LF vidinių parametrų lentelėje (slaptažodis 3) į 1 arba 2. Jei LF=2, atrakinimui reikalingas slaptažodis: užrakintame režime paspauskite INC, įveskite slaptažodį (parametras LPW, numatytasis 1), tada paspauskite SET.

Kokios yra pagrindinės saugos priemonės?

Įsitikinkite, kad lizdas tinkamai įžemintas. Nelieskite prietaiso šlapiomis rankomis. Neuždenkite ventiliacijos angų. Nedėkite degių medžiagų viduje. Atjunkite prietaisą prieš valydami ar atlikdami priežiūrą. Laikykite vaikus atokiai.

Kaip valyti ir prižiūrėti inkubatorių?

Reguliariai valykite vidinę kamerą minkšta šluoste. Laikykite prietaisą sausoje ir gerai vėdinamoje vietoje. Periodiškai tikrinkite maitinimo laido ir įspėjamųjų lipdukų būklę. Nenaudokite degių organinių tirpiklių.

Ką daryti, jei inkubatorius neįsijungia?

Patikrinkite, ar kištukas tinkamai įjungtas ir ar maitinimo lizdas veikia. Jei lydusis saugiklis perdegė, pakeiskite jį tokiu pačiu modeliu. Jei problema išlieka, kreipkitės į pardavimo aptarnavimo tarnybą.

Kaip utilizuoti inkubatorių pasibaigus jo tarnavimo laikui?

Neišmeskite prietaiso kartu su buitinėmis atliekomis. Atiduokite jį į elektros ir elektroninės įrangos atliekų (EEĮA) surinkimo punktą. Perdirbami plastikai turi būti rūšiuojami pagal jų ženklinimą.

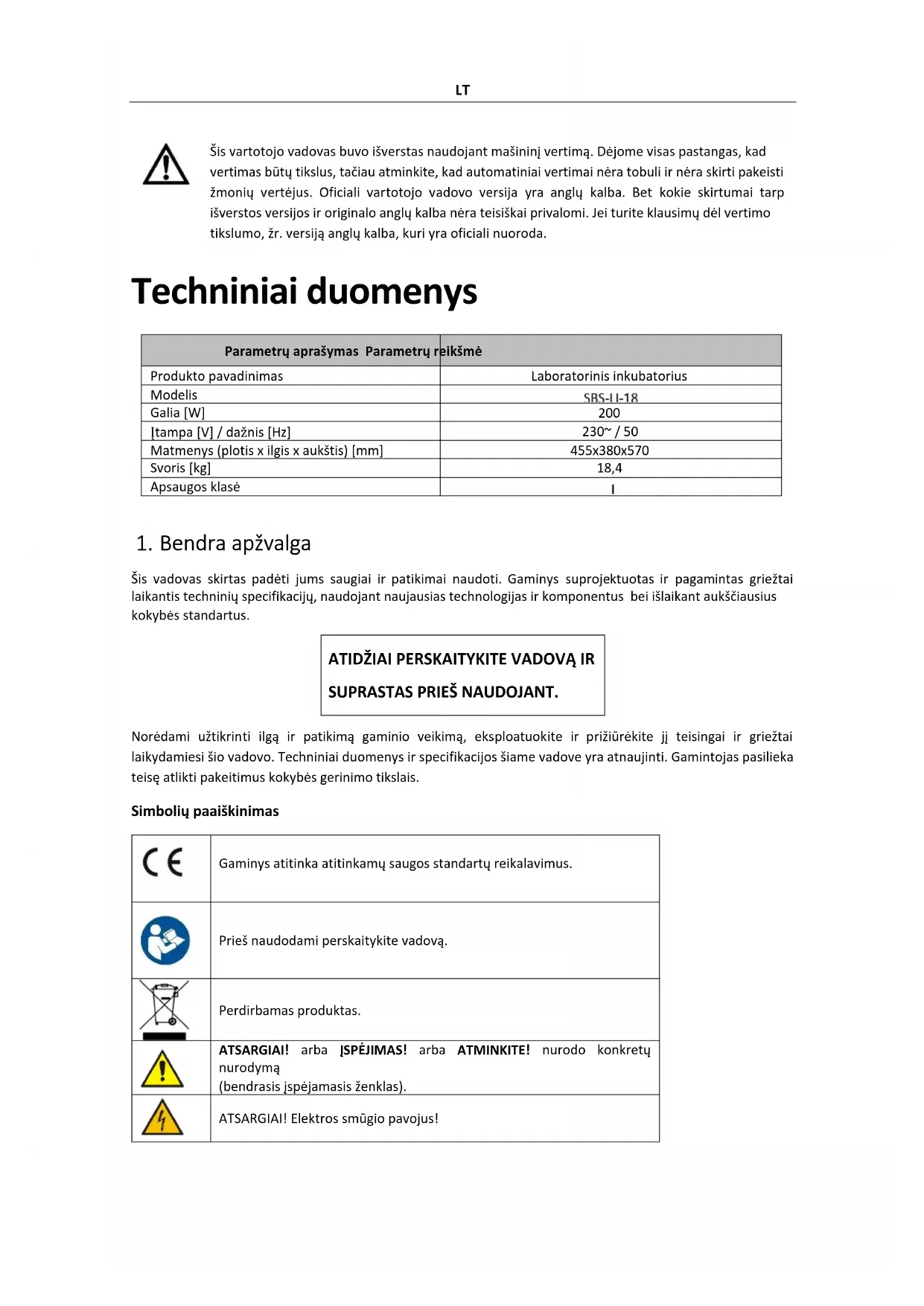

NAUDOJIMO INSTRUKCIJA SBSLI18 STEINBERG

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Dėjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai privalomi. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda.

Techniniai duomenys

Parametru aprašymas Parametru reikšmė
Produkto pavadinimas	Laboratorinis inkubatorius
Modelis	SBS-II-18
Galia [W]	200
[tampa [V] / dažnis [Hz]	230~ / 50
Matmenys (plotis x ilgis x aukštis) [mm]	455x380x570
Svoris [kg]	18,4
Apsaugos klasė	I

1. Bendra apžvalga

Šis vadovas skirtas padėti jums saugiai ir patikimai naudoti. Gaminys suprojektuotas ir pagamintas griežtai laikantis techninių specifikacijų, naudojant naujausias technologijas ir komponentus bei išlaikant aukščiausius kokybės standartus.

ATIDŽIAI PERSKAITYKITE VADOVĄ IR SUPRASTAS PRIEŠ NAUDOJANT.

Norėdami užtikrinti ilgą ir patikimą gaminio veikimą, eksploatuokite ir prižiūrėkite jį teisingai ir griežtai laikydamiesi šio vadovo. Techniniai duomenys ir specifikacijos šiame vadove yra atnaujinti. Gamintojas pasilieka teisę atlikti pakeitimus kokybės gerinimo tikslais.

Simbolių paaiškinimas

CE	Gaminys atitinka atitinkamų saugos standartų reikalavimus.
	Prieš naudodami perskaitykite vadovą.
	Perdirbamas produktas.
	ATSARGIAI! arba JSPĖJIMAS! arba ATMINKITE! nurodo konkretų nurodymą(bendrasis įspėjamasis ženklas).
	ATSARGIAI! Elektros smūgio pavojus!

ATSARGIAI! Produkto paviršius gali pasiekti aukštą temperatūrą. Nelieskite plikomis rankomis gaminiui veikiant – nudegimų pavojus!

ATSARGIAI! Šiame vadove pateikti skaičiai yra tik iliustraciniai ir kai kuriomis detalėmis gali skirtis nuo tikrosios gaminio išvaizdos.

Originali vadovo versija yra vokiečių kalba. Versijos kitomis kalbomis yra vertimai iš vokiečių kalbos.

ATSARGIAI! Perskaitykite visus saugos įspėjimus ir instrukcijas. Perspėjimų ir instrukcijų nesilaikymas gali sukelti elektros smūgį, gaisrą ir (arba) rimtus sužalojimus arba mirtį.

Įspėjimuose ir instrukcijose esantis terminas „prietaisas“ arba „produktas“ reiškia LABORATORINĮ INKUBATORIUS.

2.1. Elektros sauga

a) Prietaiso maitinimo laido kištukas turi tilpti į elektros lizdą. Jokiu būdu nemodifikuokite kištuko. Originalūs maitinimo laido kištukai ir atitinkami maitinimo lizdai sumažina elektros smūgio riziką.
b) Nelieskite jžemintų objektų, pvz., vamzdynų, radiatorių, šildytuvų ir šaldytuvų. Jei jūsų kūnas yra jžemintas ir liečiate prietaisą, veikiamą tiesioginio lietaus, šlapios grindys arba veikiant drėgnoje aplinkoje, padidėja elektros smūgio rizika. Jei į prietaisą prasiskverbia vanduo, padidėja prietaiso sugadinimo ir elektros smūgio pavojus.
c) Nelieskite prietaiso šlapiomis ar drėgnomis rankomis.
d) Nenaudokite maitinimo laido jokiu nenumatytu būdu. Niekada nenaudokite jo prietaisui nešti arba ištraukti kištuką iš elektros lizdo. Laikykite maitinimo laidą toliau nuo šilumos šaltinių, alyvos, aštrių briaunų ar judančių dalių. Pažeisti arba susipainioję laidai padidina elektros smūgio riziką.
e) Jei negalite išvengti prietaiso naudojimo drėgnoje aplinkoje, naudokite liekamosios srovės įtaisą (RCD), kad prijungtumėte prietaisą prie elektros tinklo. RCD naudojimas sumažina elektros smūgio riziką.
f) Nenaudokite prietaiso, jei maitinimo laidas yra pažeistas arba yra nusidėvėjimo požymių. Pažeistą maitinimo laidą turi pakeisti kvalifikuotas elektrikas arba gamintojo techninė tarnyba.
g) Kad išvengtumėte elektros smūgio, nemerkite maitinimo laido, jo kištuko ar paties prietaiso j vandenį ar kitą skystį. Nenaudokite prietaiso ant šlapių paviršių.

2.2. Darbo vietos sauga

a) Laikykite darbo vietą tvarkingą ir gerai apšviestą.
b) Jei abejojate, ar prietaisas veikia, susisiekite su gamintojo technine tarnyba.

c) Prietaiso remontą gali atlikti tik gamintojo servisas. Nebandykite taisyti gaminio patys!
d) Užsidegimo ar gaisro atveju sausus miltelinius arba CO2 gesintuvus naudokite tik prietaiso gaisrui nuslopinti, jei jtampa yra elektros jtampa.
e) Vaikai ar pašaliniai asmenys į darbo vietą nejleidžiami.
f) Prietaisą naudokite gerai vėdinamoje patalpoje.
g) Kilus pavojui sveikatai ar gyvybei, avarinei situacijai ar sugedus, išjunkite prietaisą paspausdami maitinimo jungiklj!
h) Reguliariai tikrinkite saugos įspėjamųjų lipdukų būklę. Pakeiskite juos, jei jie nejskaitomi.
i) Išsaugokite šj vadovą ateityje. Jei gaminys turi būti perduotas trečiajai šaliai, perduokite jį kartu su šiuo vartotojo vadovu.
j) Pakuotės komponentus ir mažas montavimo dalis laikykite vaikams nepasiekiamoje vietoje.
k) Prietaisą laikykite atokiau nuo vaikų ir gyvūnų.
I) Naudodami šj prietaisą kartu su kitais prietaisais, vadovaukitės kiekvienu jų vartotojo vadovu.

2.3. Asmeninis saugumas

a) Nenaudokite gaminio, jei esate pavargęs, sergate arba esate apsvaigęs nuo alkoholio, narkotikų ar vaistų, kurie gali labai pabloginti jūsų gebėjimą valdyti gaminį.
b) Produktas nėra skirtas naudoti asmenims (įskaitant vaikus), kurių protiniai, jutiminiai ar intelektiniai pajėgumai yra riboti arba neturintys patirties ir (arba) žinių, nebent jie būtų prižiūrimi už jų saugumą atsakingo asmens arba atsakingo asmens nurodymų. asmuo, kaip valdyti gaminį.
c) Prietaisą gali naudoti tik asmenys, kurie yra fiziškai pasirenge, gali dirbti su prietaisu ir yra tinkamai apmokyti, perskaitė šj vadovą ir yra apmokyti sveikatos ir saugos klausimais.
d) Būkite atsargūs ir vadovaukitės sveiku protu dirbdami su gaminiu. Net trumpas išsiblaškymas veikimo metu gali sukelti rimtų sužalojimų.
e) Kad išvengtumėte atsitiktinio veikimo, prieš prijungdami prietaisą prie maitinimo tinklo įsitikinkite, kad maitinimo jungiklis yra IŠJUNGTAS.
f) Prietaisas nėra žaislas. Vaikus reikia prižiūrėti, kad jie su juo nežaistų.

2.4. Saugus produkto naudojimas

a) Nenaudokite prietaiso, jei maitinimo jungiklis neveikia tinkamai (nejsijungia ir neišsijungia).
b) Prieš reguliuodami, valydami ar techninę priežiūrą išjunkite prietaisą iš elektros tinklo. Ši saugos priemonė sumažina atsitiktinio veikimo riziką.
c) Nenaudojamus prietaisus laikykite vaikams ir visiems, kurie nėra susipažinę su prietaisu ar šia instrukcija, nepasiekiamoje vietoje. Prietaisai yra pavojingi nepatyrusių naudotojų rankose.

d) Laikykite gaminį geros būklės.
e) Produktą laikykite vaikams nepasiekiamoje vietoje.
f) Gaminj taisyti ir prižiūrėti turi kvalifikuotas personalas, naudodamas tik originalias atsargines dalis. Tai užtikrins saugų gaminio veikimą.
g) Norėdami užtikrinti suprojektuotą gaminio veikimo vientisumą, nenuimkite gamykloje sumontuotų dangčių ir neatlaisvinkite varžtų.
h) Reguliariai valykite prietaisą, kad išvengtumėte nuolatinių nešvarumu.
i) Prietaisas néra žaislas. Vaikai negali valyti ir prižiūrėti be suaugusiųjų priežiūros.
j) Niekada nebandykite sugadinti prietaiso, kad pakeistumete jo parametrus ar struktūrą.
k) Prietaisą laikykite toliau nuo ugnies ir karščio šaltinių.
I) Neuždenkite prietaiso ventiliacijos angų!
m) Naudodami prietaisą nenaudokite degių ar sprogių organinių tirpiklių.
n) Nedėkite jokių lakiųjų medžiagų į veikiančio prietaiso vidų.
o) Nespauskite prietaiso mechaniniu būdu, nesukelkite smūgio ar kritimo.
p) Ant prietaiso viršaus nelaikykite jokių daiktų.
q) Nejudinkite prietaiso, jei jo viduje yra mėginių. Jei prietaisą reikia perkelti, pirmiausia atjunkite jį nuo maitinimo šaltinio ir abiem rankomis perkelkite inkubatorių, laikydami jį horizontaliai.
r) Jei kuri nors funkcija sugenda, nedelsdami sustabdykite inkubavimo procesą. Dėl netinkamų eksploatavimo sąlygų mėginio turinys gali būti žalingas.

ATSARGIAI! Nors prietaisas buvo sukurtas taip, kad būtų saugus ir jam buvo suteikta atitinkama apsauga, nepaisant papildomų saugos priemonių naudojimo, jo veikimo metu išlieka nedidelė nelaimingų atsitikimų ar sužalojimų rizika. Naudojant gaminį patartina būti atsargiems ir sveiku protu.

3. Naudojimosi taisyklès

Šis produktas skirtas gyvų organizmų inkubacijai ir dauginimuisi stabilioje temperatūroje.

Vartotojas atsako už bet kokią żalą, atsiradusią dėl naudojimo ne pagal paskirtį.

3.1. Pasiruošimas operacijai

3.1.1 Darbo salygos

• Jtampa: 220V ±22V; Dažnis: 50–60Hz ±1Hz
• Aplinkos temperatūra: 5–40°C

• Santykiné oro drègme: <90 %
• Atmosferos slégis: 80–106 KPa
- Néra stiprios vibracijos ar korozinių dujų poveikio
- Saugokite nuo tiesioginių saulės spindulių ir didelio karščio ar šalčio šaltinių

3.1.2 Prietaiso padėties nustatymas

• Įsitikinkite, kad prietaisas yra gerai vėdinamoje vietoje, kurioje iš visų pusių būtų bent 20–30 cm tarpas.
• Prietaisą visada naudokite ant stabilaus, tvirto, švaraus, ugniai atsparaus ir sauso paviršiaus, toliau nuo vaikų ir asmenų, kurių protiniai, jutimo ar intelekto gebėjimai yra riboti.
• Prietaisą pastatykite taip, kad maitinimo kištukas visada būtų lengvai pasiekiamas.
  • Patikrinkite, ar maitinimo tinklo specifikacijos atitinka nurodytas duomenų lentelėje.
• Prieš naudodami pirmą kartą, išvalykite ir išdžiovinkite inkubavimo kamerą, tada palikite ją išvėdinti.

3.2. Prietaiso valdymas

3.2.1 Bendrosios procedúros

1) Padėkite prietaisą ant lygaus paviršiaus arba stalo.
2) Prijunkite jj prie atitinkamo maitinimo šaltinio ir jsitikinkite, kad visi maitinimo lizdo jžeminimo gnybtai yra tinkamai jžeminti.
3) Ijunkite maitinimą; užsidegs maitinimo lemputė.
4) Nustatykite temperatūrą pagal kultūros reikalavimus. Temperatūros valdymo įtaisas parodys esamą kameros temperatūrą, kai ji pradės šildyti.
5) Pastaba: jei naudojate rodyklės tipo valdiklius, pasukite rankenėlę (skaitmeninių prietaisų skaitykite skaitmeninio valdiklio vadovą). Įdėkite kultūrą, kai temperatūra stabilizuosis 30 minučių.
6) Kai eksperimentas bus baigtas, išjunkite maitinimą ir prietaisas nustos veikti.

ATSARGIAI!

• Pirmiausia įsitikinkite, kad jžeminimas baigtas, ir pasirinkite jžeminimo laidą, kuris yra dvigubai storesnis už maitinimo laidą.
  • Visada laikykite vidinę kamera švarią.
• Nedėkite jokių kultūrų tiesiai po kamera ir venkite dėti kultūras per arti vienas kito, kad išlaikytumėte tinkamą oro cirkuliaciją.

3.2.2 Valdiklio veikimas

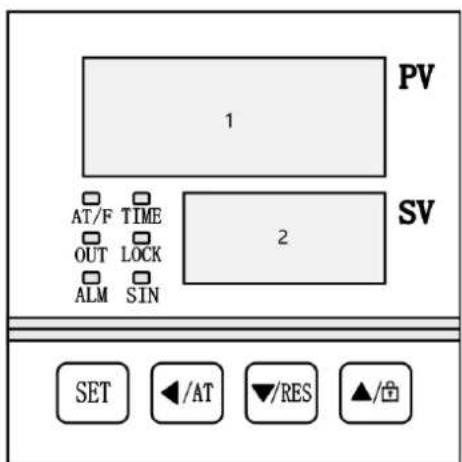

Skydelio indikacija

PV 1 AT/F TIME OUT LOCK ALM SIN 2 SV SET /AT /RES /

1- PV sritis.
2- SV/TIME sritis.

LED valdiklio indikatoriaus apibréžimai

1. „AT / F“ indikatorius : užsidega, kai temperatūra rodoma Farenheito laipsniais. Jis mirksi automatinio temperatūros nustatymo proceso metu.
2. „TIME“ indikatorius : užsidega, kai nustatytas laikmatis. Mirksi skaičiuojant atgalinę atskaitą arba kai naudojamas laikmatis.
3. „OUT“ indikatorius : užsidega, kai šildytuvas yra aktyvus.
4. „LOCK“ indikatorius : užsidega, kai mygtukai užrakinti.
5. „SIN“ indikatorius : šis indikatorius neaktyvus.
6. „ALM“ indikatorius : užsidega, kai yra per didelės temperatūros aliarmas arba jei temperatūros matavimas yra nenormalus. Jis mirksi per žemos temperatūros aliarmą. Įprasto veikimo metu jis lieka išjungtas.

3.2.3 Ekranas ijungus

• PC-D9000 : Kai valdiklis yra jjungtas, PV srityje pasirodo "P(K)-d9", o SV srityje rodomas versijos numeris. Maždaug po 3 sekundžių valdiklis persijungia į jprastą veikimo būseną.
• PC-E9000 : Iš pradžių visi ekranai apšviečiami maždaug 3 sekundes. Tada PV srityje rodomas „P(K)-d9“, o SV srityje 1 sekundę pasirodo versijos numeris. Po to valdiklis persijungia j įprastą veikimo būseną.

3.2.4 Temperatūros ir laiko nustatymas

• Be laiko nustatymo funkcijos

1) Pagrindinėje sąsajoje paspauskite mygtuką SET, kad jjungtumėte temperatūros nustatymo režimą. PV srityje bus rodomas raginimas „SP“, o SV srityje bus rodoma dabartinė nustatytos temperatūros vertė.
2) Naudodami SHIFT, DEC ir INC mygtukus sureguliuokite temperatūros nustatymą.
3) Dar kartą paspauskite mygtuką SET, kad grįžtumėte i pagrindinę sąsają, o nauji nustatymai bus išsaugoti automatiškai.

- Su laiko nustatymo funkcija

1) Pagrindinėje sąsajoje paspauskite mygtuką SET, kad jjungtumėte temperatūros nustatymo režimą.
2) Paspauskite SET mygtuką antrą kartą, kad jjungtumėte laiko nustatymo režimą, rodomą raginimu "ST".
3) Paspauskite SET mygtuką trečią kartą, kad grįžtumėte į pagrindinę sąsają, o nauji nustatymai bus išsaugoti automatiškai.

PASTABA

• Jei laikas nustatytas j nulj, valdiklis veiks nuolat.
• Jei laikas nustatytas j vertę, didesnę nei nulis, prieš paleidžiant laikmatj, TIME srityje bus rodomas nustatytas laikas atgalinės atskaitos režimu, o nulis rodomas j priekj.

4) Laiko veikimo metu TIME srityje bus rodomas likęs laikas.
5) Pasibaigus atgaliniam skaičiavimui, LAIKAS srityje bus rodoma „Pabaiga“, o garsinis signalas skambės EST nurodytą laiką (žr. „3.4. Parametru lentelė 1“), o garsinį signalą galima nutildyti paspaudus bet kurį mygtuką.
6) Norėdami iš naujo paleisti valdiklj pasibaigus laikmačiui, paspauskite ir 3 sekundes palaikykite mygtuką RST.

3.2.5 Paskyrimo funkcija

Jei nustatytas susitikimo laikas, valdiklis paleis susitikimo funkciją. Susitikimo laiko nustatymo proceso metu valdiklis išjungia šildymo galią, sritys TIME rodo susitikimo laiką pagal atgalinį skaičiavimą.

• PC-D9000 : per susitikimo laiką mirksi indikatorius A.
• PC-E9000 : Susitikimo laiko nustatymo proceso metu mirksi TIM indikatorius.

3.2.6 Nenormalios temperatūros matavimo aliarmas

Jei PV srityje rodoma „---“, tai reiškia, kad temperatūros jutiklis yra sugedęs, temperatūra yra už matavimo diapazono arba pats valdiklis turi problemų. Tokiais atvejais valdiklis automatiškai išjungs šilumos tiekimą, nuolat skambės garsinis signalas ir užsidegs ALM indikatorius.

3.2.7 Temperatūros nuokrypio aliarmas

Jei įvyksta per didelės temperatūros aliarmas, užsidegs ALM indikatorius, išjungs šildymo galią ir pasigirs garsinis signalas. Per žemos temperatūros aliarmo atveju mirksės ALM indikatorius ir pasigirs garsinis signalas. Jei nuokrypio pavjoaus signalas suveikia pasikeitus nustatytai temperatūros vertei, ALM indikatorius užsidegs, bet garsinis signalas tylės.

3.2.8 Ekrano užrakto funkcija

Valdiklis siūlo tris ekrano užrakinimo būdus. Žr. „3.4. Parametrų lentelė 1“, daugiau.

Atrakinimo naudojant slaptažodj būdas : ekrano užrakto būsenoje paspauskite mygtuką INC. PV srityje bus rodomas slaptažodžio raginimas „PA“, o SV srityje – slaptažodžio reikšmė. Įveskite teisingą slaptažodj ir paspauskite mygtuką SET, kad atrakintumėte ekraną.

3.2.9 Nutildymo funkcija

Kai skamba garsinis signalas, paspauskite bet kurj mygtuką, kad jį nutildytumėte.

3.3. Automatinis PID derinimas

Jei temperatūros valdymo našumas nėra optimalus, vartotojas gali inicijuoti sistemos savaiminio derinimo programą. Atminkite, kad savaiminio derinimo procesas gali sukelti didelį viršijimą, todėl apsvarstykite tai prieš tęsdami.

Pagrindinėje sąsajoje paspauskite ir 6 sekundes palaikykite mygtuką AT, kad jjungtumėte savaiminio derinimo pasirinkimo režimą. PV srityje bus rodomas raginimas „AT“, o SV srityje – „0“. Norėdami pakeisti reikšmę į „1“, naudokite mygtuką DEC arba INC. Tada paspauskite mygtuką SET, kad paleistumėte savaiminio derinimo programą. Proceso metu mirksi indikatorius AT. Kai savaiminis derinimas bus baigtas, AT indikatorius išsijungs ir PID parametrai bus išsaugoti automatiškai. Jei norite sustabdyti automatinio derinimo procesą, paspauskite ir palaikykite mygtuką AT dar 6 sekundes.

PASTABA

• Sistemos savaiminio derinimo metu, jei atsiranda per didelės temperatūros aliarmas, ALM indikatorius liks išjungtas, o garsinis signalas neskambės.
  • Mygtukas SET neveikia, kol sistema atlieka savireguliaciją.

3.4. Vidinių parametrų nustatymai

Pagrindinėje sąsajoje paspauskite ir 3 sekundes palaikykite mygtuką SET. PV srityje bus rodomas slaptažodžio raginimas „Lc“, o SV srityje – slaptažodžio reikšmė. Sureguliuokite slaptažodį iki reikiamos reikšmės, tada dar kartą paspauskite mygtuką SET, kad jeitumėte į vidinių parametru nustatymo režimą. Šio proceso metu paspaudus ir palaikius SET mygtuką dar 3 sekundes, valdiklis grįš į pagrindinę sąsają, o nustatyta vertė bus išsaugota automatiškai.

Paaiš kinimas

Šioje lentelėje:

1) Temperatūros nustatytas taškas vadinamas SP, o išmatuota temperatūra vadinama PV.
2) PT100 tipo valdikliui „M = 400,0 °C“. K-TC tipo valdikliui „M = 600,0 °C“.

1 parametrų lentelė

Raginimas	Vardas Funkcijos aprašymas		(Nustatyti diapazoną)Gamyklinė vertė
Lc	Slaptažodis.	Kai Lc yra 3, vartotojas gali įvesti š ią parametrų lentelę.	0
ALH	Perkaitimo signalo reikšmė	Jei „ PV > SP + ALH“, įvyks per didelės temperatūros įspėjimas.	(0~100.0°C)20,0
VISI	Per žemos temperatūro s signalo reikšmė	Jei „ PVPASTABA: jei ALL yra 0, ši aliarmo funkcija negalioja.	(0~100.0°C)0
Pb	Nukrypimų korekcija	Jis naudojamas temperatūros matavimo paklaidai ištaisytiPb = faktinė temperatūra – PV	(-50.0~50.0°C)0

PL	Nuolydžio korekcija.	Paprastai jis naudojamas aukštos temperatūros matavimo paklaidai ištaisyti.PL = 1000 * (faktinė temperatūra – PV) ÷ PV	(-999~999)0
ndT	Laikas režimu	0: nėra laiko nustatymo funkcijos1: pastovios temperatūros laikas2: paleidimo laikas	(0~2)1
Tdn	Laiko kryptis	0: teigiamas laikas1: Atgalinis skaičiavimas	(0~1)0
Hn	Laiko matavimo vienetas	0: Minutė1: valanda	(0~1)0
SPd	Pastovus temperatūro s nuokrypis	Jei „SP – SPd ≤ PV ≤ SP + SPd“,reguliatorius pereina į pastovios temperatūros būseną.	(0.1~50.0°C)0,5
EST	Laiko pabaigos signalo laikas	Pasibaigus laikui, garsinis signalas pypsi.PASTABA: Jei EST yra 9999, garsinis signalas nuolat pypsi.	(0–9999 sek.)60
EH	Kontrolė po laiko	0: Išjunkite šildymo galią po laiko nustatymo1: ir toliau valdykite temperatūrą po laiko	(0~1)0
LF	Užrakinimo ekrano funkcija	0: nėra užrakinimo ekrano funkcijos1: su užrakto funkcija, nereikia atrakinti slaptažodžio.2: naudojant užrakto funkciją, reikia atrakinti slaptažodį.	(0~2)0
LdT	Užrakto ekrano delsos laikas	Pagrindinės sąsajos būsenoje valdiklis automatiškai užrakins ekraną, jei tą laiką nepaspaudžiamas joks mygtukas.PASTABA: jei LdT yra 600, ši funkcija negalioja.	(10–600 sek.)30
PAd	Atrakinti slaptažodį	Norėdami atrakinti, vartotojas turi įvesti šį slaptažodį.	(0~9999)1
Pridėti	Adresas Ben	dravimo adresas	(1~32)1

2 parametrų lentelė

Raginimas	Vardas Funkcijos aprašymas		(Nustatyti diapazoną)Gamyklinė vertė
Lc	Slaptažodis	Kai Lc yra 6, vartotojas gali įvesti šią parametrų lentelę.	0

dP	Demarkacijos taškas	Žemos ir aukštos temperatūros PID valdymo demarkacijos taškas.„SP≤dP“ yra žemos temperatūros valdymas.„SP > dP“ yra aukštos temperatūros valdymas.	(0~M°C)M
T	Valdymo ciklas	Šildymo PID valdymo ciklas	(1-30 sek.)5
P1	1proporcinga juosta	Proporcingas veiksmų reguliavimas esant žemai temperatūrai.PASTABA: „P1 = 0“ yra jjungimo-išjungimo valdiklis.	(0~300.0°C)35,0
I1	Integracijos laikas 1	Integruotas veiksmų reguliavimas esant žemos temperatūros valdymui.	(1-2000 m.)300
d1	Diferencinis laikas 1	Diferencinio veikimo reguliavimas žemos temperatūros valdymu.	(0-1000 sek.)200
nP1 Galia 1		Maksimali šildymo galios procentinė dalis reguliuojant žemą temperatūrą.	(0~100%)100
nH1	Išjungti nuokrypj 1	Jei „PV≥SP + nH1“, išjunkite šildymo galią esant žemai temperatūrai.PASTABA: Naudokite šį parametrą atsargiai!	(0~50.0°C)50,0
P2	2proporcinga juosta	Proporcingas veiksmų reguliavimas esant aukštai temperatūrai.PASTABA: „P2 = 0“ yra jjungimo-išjungimo valdiklis.	(0~300.0°C)35,0
I2	Integracijos laikas 2	Integruotas veiksmų reguliavimas esant aukštai temperatūrai.	(1-2000 m.)300
d2	Laiko skirtumas 2	Diferencinio veikimo reguliavimas esant aukštai temperatūrai.	(0-1000 sek.)200
nP2 Galia 2		Maksimali šildymo galios procentinė dalis esant aukštai temperatūrai.	(0~100%)100
nH2	Išjungti nuokrypj 2	Jei „PV≥SP + nH2“, išjunkite šildymo galią esant aukštai temperatūrai.PASTABA: naudokite šį parametrą atsargiai!	(0~50.0°C)50,0

3 parametrų lentelė

Raginimas	Vardas Funkcijos aprašymas		(Nustatyti diapazoną)Gamyklinė vertė
Lc	Slaptažodis	kai Lc yra 27, vartotojas gali įvesti šią parametru lentelę.	0
Fc	Temperatūros vienetas	0: Celsijaus; 1: Farenheito laipsnisPASTABA: K tipo valdikliui ši funkcija netinkama.	(0~1)0

4 parametrų lentelė

Raginimas	Vardas Funkcijos aprašymas		(Nustatyti diapazoną)Gamyklinė vertė
Lc	Slaptažodis	kai Lc yra 81, vartotojas gali įvesti šią parametru lentelę.	0
APT	Paskyrimas laiko	Susitikimo laiko nustatyta vertė.PASTABA:jei APT yra 0, ši funkcija negalioja.	(0 - 9999 m)0

5 parametru lentelė

Raginimas	Vardas Funkcijos aprašymas		(Nustatyti diapazoną)Gamyklinė vertė
Lc	Slaptažodis	Kai Lc yra 567, vartotojas gali įvesti šią parametrų lentelę.	0
rST	Gamyklaatstatyti	0: Atšaukti, kad atkurtumėte gamyklinę vertę;1: patvirtinkite, kad atkurtumėte gamyklinę vertę.	(0~1)0

Rodiklis	Parametro pavadinimas	Parametrų funkcijos aprašymas	(diapazonas)Pradinė vertė
Lc	Slaptažodis	Lc=9, parametrų reikšmes galima peržiūrėti ir keisti	0
doT	Ekranas kablelis	0: nėra temperatūros matavimo ir nustatytos vertės po kablelio;1: temperatūros matavimas ir nustatyta vertė turi 1 kablelj po kablelio.	(0~1) 1
oPn	Duru valdymo funkcija	0 : Nenaudojama; 1 : Naudokite	(0~1) 0
SPL	Minimalus.nustatyta vertė	Minimali temperatūros nustatymo vertė.	(-50.0~20.0°C)0
SPH	Maksimalus nustatyta vertė	Didžiausia temperatūros nustatymo vertė.	(20,0~M°C)300,0
EnL	Nerimą kelia vandens trūkumas	0 lšjungti1 įgalinti	(0~1) 0
outT	Šildymas išvesties rež imas	0: normali būsena.1: aliarmo relės išėjimas (paprastai atsidarymo taškas) pakeičiamas į šildymo išvestį, o pradinis šildymo išėjimas negalioja.	(0~1) 0
db	Nesąmonė regionas	Nesąmonė temperatūros matavimo sritis.	(0~5.0) 0.0
ndo	Jungiklis išvesties rež imas	0: Laiko pabaigoje.1: perkaitimo įspėjimas.2: Įveskite pastovios temperatūros būseną	(0~2) 1
ndA	Temperatūra žadintuvo rež imas	0: tik temperatūros nuokrypio per didelės temperatūros įspėjimas.1: Temperatūros pakilimo ir sumažėjimo nuokrypio per didelės temperatūros įspėjimas vienu metu.	(0~1) 0

3.5. Trikčių šalinimas

Problemos	Priežastis	Sprendimas
Néra galios	Kištukas nejjungtas arba nutrūksta linija	Gerai prijunkite kištuką arba pakeiskite kištuką
	Saugiklis sugenda	Pakeiskite saugiklj
Temperatūra nedidėja	Temperatūros jutiklis sugenda	Pakeiskite jutiklj
	Šildytuvas sugenda	Pakeiskite šildytuvą
	Atsilaisvinusios vidinės vielos jungtys arba prastas kontaktas	Pritvirtinkite vielos jungtis

3.6. Montavimas ir priežiūra

• Paviršius (stalas) turi būti lygus.
  • Išlaikykite 20-30 cm atstumą nuo sienos.
  • Užtikrinkite gerą vėdinimą, minimalų dulkių kiekį ir neviršykite 85%.
  • Laikykite jrangą švarią ir sausą.
• Nedėkite jokių daiktų ant įrenginio viršaus.

3.7. Sandėliavimas ir pristatymas

• Irangą laikykite aplinkoje, kurios temperatūra yra nuo -20 iki +40°C, o santykinė oro drėgmė mažesnė nei 80%.
• Transportavimo metu venkite susidūrimų ir slėgio.

3.8. Naudotų prietaisų išmetimas

• Neišmeskite šio prietaiso j komunalinių atliekų sistemas. Perduokite jį į elektros ir elektros prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Prietaisui pagaminti panaudotas plastikas gali būti perdirbamas pagal jų ženklinimą. Pasirinkdami perdirbimą, labai prisidedate prie mūsų aplinkos apsaugos.
• Norédami gauti informacijos apie vietinę perdirbimo jmonę, susisiekite su vietinėmis valdžios institucijomis.
