Producttype	Laboratoriumincubator
Model	SBS-LI-18
Merk	Steinberg
Vermogen	200 W
Spanning / Frequentie	230 V~ / 50 Hz
Afmetingen (L x B x H)	455 x 380 x 570 mm
Gewicht	18,4 kg
Beschermingsklasse	I (aarding)
Instelbaar temperatuurbereik	0 °C tot 300 °C (afhankelijk van regelaar)
Temperatuursensor	PT100
Weergave	LED dubbel display (PV en SV/TIME)
Temperatuurregeling	PID met zelfinstelling
Belangrijkste functies	Timer, over/ondertemperatuuralarm, schermvergrendeling, afspraakfunctie, afwijkingcorrectie
Onderhoud en reiniging	Reinig regelmatig de kamer; houd het apparaat schoon en droog; gebruik geen brandbare oplosmiddelen
Veiligheid	Aarding verplicht; bedek geen ventilatieopeningen; automatische uitschakeling bij afwijking; bescherming tegen elektrische schokken
Onderdelen en repareerbaarheid	Zekering, temperatuursensor, verwarmingselement; reparaties alleen door erkende service
Algemene informatie	Gebruiksaanwijzing downloadbaar als PDF; originele handleiding in het Duits

Veelgestelde vragen - SBSLI18 STEINBERG

Hoe stel ik de temperatuur in op de incubator SBSLI18?

Druk in de hoofdinterface op de knop SET om naar de temperatuurinstellingsmodus te gaan. Het PV-veld toont 'SP' en het SV-veld toont de huidige waarde. Gebruik de knoppen SHIFT, DEC en INC om de gewenste waarde aan te passen. Druk nogmaals op SET om te bevestigen.

Hoe programmeer ik een timer (tijdsinstelling)?

Nadat u de temperatuur hebt ingesteld, drukt u een tweede keer op SET om naar de tijdinstelling te gaan (prompt 'ST'). Stel de gewenste duur in met de instelknoppen. Druk een derde keer op SET om terug te keren naar de hoofdinterface. Als de tijd op nul is ingesteld, werkt het apparaat continu.

Wat te doen als het scherm '---' weergeeft?

De weergave '---' duidt op een afwijking van de temperatuursensor, een temperatuur buiten het bereik of een probleem met de regelaar. De verwarming wordt automatisch uitgeschakeld en de zoemer gaat. Neem contact op met de technische dienst om de PT100-sensor te vervangen.

Hoe reset ik de incubator naar fabrieksinstellingen?

Ga naar het interne parameteroverzicht (houd SET 3 seconden ingedrukt). Voer het wachtwoord 567 in om toegang te krijgen tot parameter rST. Stel rST in op 1 en druk op SET om de reset te bevestigen.

Hoe gebruik ik de functie voor PID-zelfinstelling?

Houd in de hoofdinterface de knop AT 6 seconden ingedrukt. Het PV-veld toont 'AT' en SV '0'. Stel PV in op 1 met DEC of INC en druk vervolgens op SET om de zelfinstelling te starten. De AT-indicator knippert tijdens het proces. Na voltooiing worden de PID-parameters opgeslagen.

Hoe vergrendel of ontgrendel ik het scherm?

Om te vergrendelen, stelt u parameter LF in het interne parameteroverzicht (wachtwoord 3) in op 1 of 2. Als LF=2, is een wachtwoord nodig om te ontgrendelen: druk op INC in vergrendelde modus, voer het wachtwoord in (parameter LPW, standaard 1) en druk vervolgens op SET.

Wat zijn de essentiële veiligheidsmaatregelen?

Zorg ervoor dat de stekker correct geaard is. Raak het apparaat niet aan met natte handen. Bedek de ventilatieopeningen niet. Plaats geen brandbare stoffen in het apparaat. Koppel het apparaat los voor reiniging of onderhoud. Houd kinderen op afstand.

Hoe reinig en onderhoud ik de incubator?

Reinig regelmatig de binnenkamer met een zachte doek. Houd het apparaat op een droge, goed geventileerde plaats. Controleer periodiek de staat van het netsnoer en de waarschuwingsstickers. Gebruik geen brandbare organische oplosmiddelen.

Wat te doen als de incubator niet aangaat?

Controleer of de stekker goed is aangesloten en of het stopcontact werkt. Als de zekering is doorgebrand, vervang deze dan door een identiek type. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe moet ik de incubator aan het einde van zijn levensduur weggooien?

Gooi het apparaat niet bij het huisvuil. Lever het in bij een inzamelpunt voor afgedankte elektrische en elektronische apparatuur (AEEA). Recyclebare kunststoffen moeten worden gesorteerd volgens hun markering.

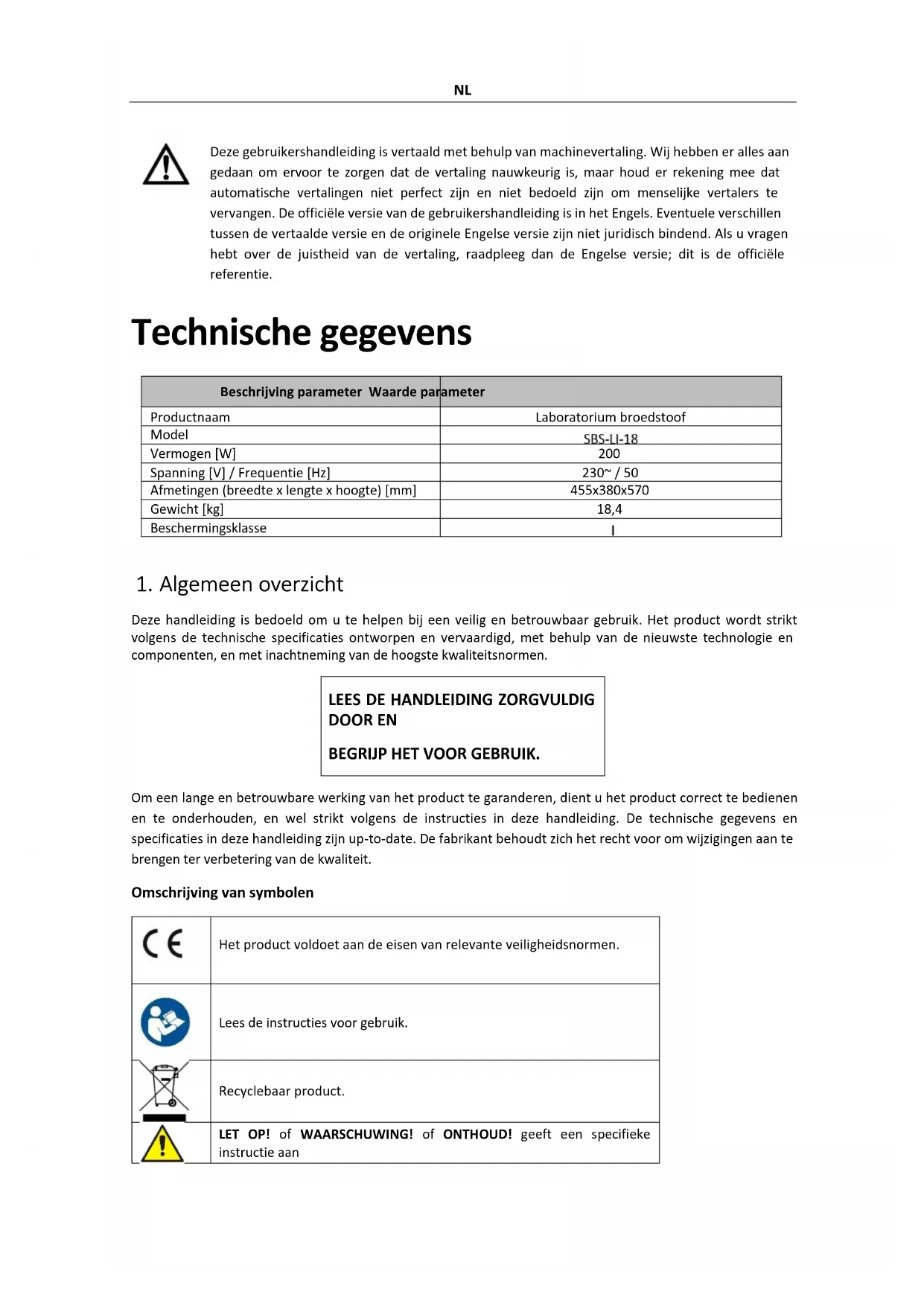

GEBRUIKSAANWIJZING SBSLI18 STEINBERG

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke vertalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie.

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	Laboratorium broedstoof
Model	SBS-LI-18
Vermogen [W]	200
Spanning [V] / Frequentie [Hz]	230~ / 50
Afmetingen (breedte x lengte x hoogte) [mm]	455x380x570
Gewicht [kg]	18,4
Beschermingsklasse	1

1. Algemeen overzicht

Deze handleiding is bedoeld om u te helpen bij een veilig en betrouwbaar gebruik. Het product wordt strikt volgens de technische specificaties ontworpen en vervaardigd, met behulp van de nieuwste technologie en componenten, en met inachtneming van de hoogste kwaliteitsnormen.

LEES DE HANDLEIDING ZORGVULDIG DOOR EN

BEGRIJP HET VOOR GEBRUIK.

Om een lange en betrouwbare werking van het product te garanderen, dient u het product correct te bedienen en te onderhouden, en wel strikt volgens de instructies in deze handleiding. De technische gegevens en specificaties in deze handleiding zijn up-to-date. De fabrikant behoudt zich het recht voor om wijzigingen aan te brengen ter verbetering van de kwaliteit.

Omschrijving van symbolen

	Het product voldoet aan de eisen van relevante veiligheidsnormen.
	Lees de instructies voor gebruik.
	Recyclebaar product.
	LET OP! of WAARSCHUWING! of ONTHOUD! geeft een specifieke instructie aan(algemeen waarschuwingsteken).
	LET OP! Risico op elektrische schokken!
	LET OP! Het oppervlak van het product kan hoge temperaturen bereiken. Raak het product niet met blote handen aan terwijl het in werking is -gevaar voor brandwonden!

LET OP! De afbeeldingen in deze gebruiksaanwijzing zijn bedoeld als illustratie en kunnen op details afwijken van het daadwerkelijke uiterlijk van het product.

De originele versie van de handleiding is in het Duits. Andere taalversies zijn vertalingen uit het Duits.

2. Bedrijfsveiligheid en

LET OP! Lees alle veiligheidswaarschuwingen en alle instructies nauwkeurig. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig of dodelijk letsel.

De term "apparaat" of "product" in de waarschuwingen en instructies verwijst naar de LABORATORIUMINCUBATOR.

2.1. Elektrische veiligheid

a) De stekker van het netsnoer van het apparaat moet in het stopcontact passen. Verander op geen enkele manier iets aan de stekker. Originele stekkers en bijpassende stopcontacten verkleinen het risico op een elektrische schok.
b) Raak geaarde objecten, zoals leidingen, radiatoren, verwarmingstoestellen en koelkasten, niet aan. Er is een verhoogd risico op een elektrische schok als uw lichaam geaard is en het apparaat aanraakt terwijl het is blootgesteld aan directe regen, een natte vloer of wanneer het apparaat in een vochtige omgeving wordt gebruikt. Als er water in het apparaat binnendringt, is er een groter risico op schade aan het apparaat en elektrische schokken.
c) Raak het apparaat niet aan met natte of vochtige handen.
d) Gebruik het netsnoer niet op een onbedoelde manier. Gebruik het nooit om het apparaat te dragen of om de stekker uit het stopcontact te halen. Houd het netsnoer uit de buurt van hittebronnen, olie, scherpe randen of bewegende onderdelen. Beschadigde of verstrikte snoeren verhogen het risico op elektrische schokken.
e) Als u het apparaat toch in een vochtige omgeving moet gebruiken, sluit het apparaat dan met een aardlekschakelaar aan op het elektriciteitsnet. Het gebruik van een RCD verlaagt het risico op elektrische schokken.

f) Gebruik het apparaat niet als het netsnoer beschadigd is of tekenen van slijtage vertoont. Laat een beschadigd netsnoer vervangen door een gekwalificeerde elektricien of de technische dienst van de fabrikant.
g) Om elektrische schokken te voorkomen, mag u het netsnoer, de stekker of het apparaat zelf niet onderdompelen in water of een andere vloeistof. Gebruik het apparaat niet op natte oppervlakken.

2.2. Veiligheid op de werkplek

a) Zorg ervoor dat de werkplek opgeruimd en goed verlicht is.
b) In geval van twijfel of het apparaat juist werkt dient u contact op te nemen met het servicepunt van de fabrikant.
c) Reparaties aan het apparaat mogen uitsluitend door de servicedienst van de fabrikant worden uitgevoerd. Probeer zelf geen reparaties uit te voeren!
d) In geval van ontbranding of brand mag u uitsluitend poederblussers of CO2-blussers gebruiken om de brand te blussen als het apparaat onder elektrische spanning staat.

e) Kinderen en onbevoegde personen zijn niet toegestaan op de werkplek.

f) Gebruik het apparaat in een goed geventileerde ruimte.

g) Bij gevaar voor de gezondheid of het leven, een noodgeval of een storing, dient u het apparaat uit te schakelen door de aan/uit-schakelaar om te zetten!

h) Controleer regelmatig de staat van de veiligheidswaarschuwingsstickers. Indien de stickers niet meer leesbaar zijn, dienen ze te worden vervangen.

i) Bewaar deze handleiding voor toekomstig gebruik. Indien het product wordt doorgegeven aan derden, dan dient de gebruiksaanwijzing te worden meegegeven.

j) Bewaar verpakkingselementen en kleine montagedelen op een plaats die niet toegankelijk is voor kinderen.

k) Houd het apparaat buiten bereik van kinderen en dieren.

I) Wanneer u dit apparaat samen met andere apparaten gebruikt, dient u de bijbehorende gebruikershandleidingen te volgen.

2.3. Persoonlijke veiligheid

a) Gebruik het product niet als u moe of ziek bent of onder invloed bent van alcohol, drugs of medicijnen die uw vermogen om het product te bedienen aanzienlijk kunnen beïnvloeden.
b) Het product is niet bedoeld om te worden gebruikt door personen (inclusief kinderen) met een verstandelijke, zintuiglijke of intellectuele beperking of met een gebrek aan ervaring en/of kennis, tenzij

zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of tenzij zijn van de verantwoordelijke persoon instructies hebben gekregen over de bediening van het product.

c) Het apparaat mag uitsluitend worden bediend door personen die lichamelijk fit zijn, in staat zijn het apparaat te bedienen en die hiervoor een passende opleiding hebben gevolgd, deze handleiding hebben gelezen en een opleiding op het gebied van gezondheid en veiligheid hebben gevolgd.
d) Wees voorzichtig en gebruik uw gezonde verstand bij het bedienen van het product. Zelfs een kort moment van afleiding tijdens het werk kan leiden tot ernstig letsel.
e) Om onbedoelde bediening te voorkomen, dient u ervoor te zorgen dat de aan/uit-schakelaar op UIT staat voordat u het apparaat op de netspanning aansluit.
f) Het apparaat is geen speelgoed. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze er niet mee spelen.

2.4. Veilig gebruik van het product

a) Gebruik het apparaat niet als de aan/uit-schakelaar niet goed werkt (niet aan of uit gaat).
b) Haal de stekker van het apparaat uit het stopcontact voordat u het apparaat instelt, reinigt of onderhoudt. Deze veiligheidsmaatregel verkleint het risico op onbedoelde bediening.
c) Houd ongebruikte apparaten buiten bereik van kinderen en personen die niet bekend zijn met het apparaat of deze handleiding. Apparaten zijn gevaarlijk in de handen van onervaren gebruikers.
d) Houd het apparaat in perfecte technische staat.
e) Houd het apparaat buiten het bereik van kinderen.
f) Het product mag uitsluitend worden gerepareerd en onderhouden door gekwalificeerd personeel, met gebruikmaking van originele reserveonderdelen. Hiermee wordt een veilige werking van het product gewaarborgd.
g) Om de operationele integriteit van het product te waarborgen, mag u de in de fabriek gemonteerde afdekkingen niet verwijderen en geen bouten losdraaien.
h) Maak het apparaat regelmatig schoon om blijvende vuilafzettingen te voorkomen.
i) Het apparaat is geen speelgoed. Kinderen mogen de schoonmaak- en onderhoudswerkzaamheden niet uitvoeren zonder toezicht van een volwassene.
j) Probeer nooit het apparaat te manipuleren om de parameters of structuur ervan te wijzigen.
k) Houd het apparaat uit de buurt van vuur- en warmtebronnen.
I) Dek de ventilatieopeningen van het apparaat niet af!
m) Gebruik geen ontvlambare of explosieve organische oplosmiddelen tijdens het gebruik van het apparaat.

n) Plaats geen vluchtige stoffen in het apparaat wanneer het in werking is.
o) Oefen geen mechanische druk uit op het apparaat en stel het niet bloot aan schokken of vallen.
p) Plaats geen voorwerpen op het apparaat.
q) Verplaats het apparaat niet als er zich monsters in bevinden. Indien het apparaat verplaatst moet worden, koppel het dan eerst los van de stroomvoorziening en gebruik beide handen om de broedmachine te verplaatsen terwijl u deze waterpas houdt.
r) Als er een functie uitvalt, stop dan onmiddellijk het incubatieproces. Onjuiste bedrijfsomstandigheden kunnen schadelijke effecten op de inhoud van het monster tot gevolg hebben.

LET OP!

Hoewel het apparaat zo is ontworpen dat het veilig is en is voorzien van voldoende beveiligingen, en ondanks het gebruik van aanvullende veiligheidsmaatregelen, is er nog steeds een laag restrisico op ongelukken of verwondingen tijdens het gebruik ervan. Blijf alert en gebruik uw gezond verstand wanneer u het apparaat gebruikt.

3. Gebruiksvoorwaarden

Dit product is bedoeld voor de incubatie en voortplanting van levende organismen bij stabiele temperaturen.

De gebruiker is aansprakelijk voor schade die ontstaat door verkeerd gebruik.

3.1. Voorbereidingen voor de operatie

3.1.1 Arbeidsomstandigheden

• Spanning: 220V ±22V; Frequentie: 50–60Hz ±1Hz
- Omgevingstemperatuur: 5–40°C
• Relatieve vochtigheid: <90%
• Atmosferische druk: 80–106 KPa
- Geen intense trillingen of blootstelling aan corrosieve gassen
- Uit de buurt houden van direct zonlicht en extreme hitte- of koudebronnen

3.1.2 Positionering van het apparaat

• Zorg ervoor dat het apparaat in een goed geventileerde ruimte staat met aan alle kanten minimaal 20–30 cm vrije ruimte.
• Gebruik het apparaat altijd op een stabiele, stevige, schone, vuurvaste en droge ondergrond, buiten bereik van kinderen en personen met verminderde mentale, sensorische of intellectuele vermogens.
• Plaats het apparaat zodanig dat de stekker altijd gemakkelijk bereikbaar is.
• Controleer of de specificaties van het netstroom overeenkomen met de specificaties op het typeplaatje.
  • Maak de broedkamer schoon en droog voor het eerste gebruik en laat hem vervolgens luchten.

3.2. Het apparaat bedienen

3.2.1 Algemene procedures

1) Plaats het instrument op een vlakke ondergrond of tafel.
2) Sluit het apparaat aan op een geschikte voeding en zorg ervoor dat alle aardingsklemmen van het stopcontact goed geaard zijn.
3) Schakel de stroom in; het lampje gaat branden.
4) Stel de temperatuur in op basis van de kweekvereisten. Zodra het apparaat voor temperatuurregeling begint, wordt de huidige kamertemperatuur weergegeven.
5) Let op: Bij regelaars met een aanwijzer draait u aan de knop (raadpleeg de handleiding van de digitale regelaar voor digitale instrumenten). Plaats de cultuur pas nadat de temperatuur 30 minuten gestabiliseerd is.
6) Zodra het experiment is voltooid, schakelt u de stroom uit. Het instrument stopt dan met werken.

LET OP!

• Zorg ervoor dat de aarding voltooid is en kies een aardingsdraad die twee keer zo dik is als het netsnoer.
  • Houd de binnenkamer te allen tijde schoon.
• Plaats geen culturen direct onder de kamer en zorg ervoor dat de culturen niet te dicht op elkaar staan, zodat er een goede luchtcirculatie blijft.

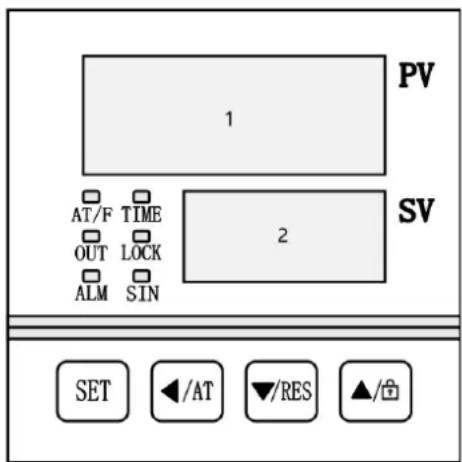

3.2.2 Bediening van de controller

Paneel indicatie

1. "AT / F"-indicator : licht op wanneer de temperatuur in Fahrenheit wordt weergegeven. Het knippert tijdens het automatische temperatuurafstemmingsproces.

2. "TIME"-indicator : licht op wanneer er een timer is ingesteld. Het knippert tijdens het aftellen of wanneer de timer in gebruik is.

3. "OUT"-indicator : licht op wanneer de verwarming actief is.

4. "LOCK"-indicator : licht op wanneer de knoppen vergrendeld zijn.
5. "SIN"-indicator : Deze indicator is inactief.
6. "ALM"-indicator : licht op wanneer er een overtemperatuuralarm is of als de temperatuurmeting abnormaal is. Knippert tijdens een alarm voor een te lage temperatuur. Tijdens normale werking blijft het apparaat uit.

3.2.3 Weergave bij inschakelen

• PC-D9000 : Wanneer de controller wordt ingeschakeld, verschijnt "P(K)-d9" in het PV-gebied en wordt het versienummer weergegeven in het SV-gebied. Na ongeveer 3 seconden schakelt de controller over naar de normale bedrijfsstatus.
• PC-E9000 : In eerste instantie worden alle displays gedurende ongeveer 3 seconden verlicht. Vervolgens wordt "P(K)-d9" weergegeven in het PV-gebied en verschijnt het versienummer gedurende 1 seconde in het SV-gebied. Daarna schakelt de controller over naar de normale bedrijfstoestand.

3.2.4 Temperatuur- en tijdinstelling

- Zonder timingfunctie

1) Druk in de hoofdinterface op de SET-knop om de temperatuurinstelmodus te openen. In het PV-gebied wordt de melding "SP" weergegeven en in het SV-gebied wordt de huidige ingestelde temperatuurwaarde weergegeven.
2) Gebruik de knoppen SHIFT, DEC en INC om de temperatuurinstelling aan te passen.
3) Druk nogmaals op de SET-knop om terug te keren naar de hoofdinterface. De nieuwe instellingen worden automatisch opgeslagen.

- Met timingfunctie

1) Druk in de hoofdinterface op de SET-knop om de temperatuurinstelmodus te openen.
2) Druk nogmaals op de SET-knop om naar de tijdinstelmodus te gaan, aangegeven door de melding "ST."
3) Druk een derde keer op de SET-knop om terug te keren naar de hoofdinterface. De nieuwe instellingen worden automatisch opgeslagen.

OPMERKING

• Als de tijd op nul staat, werkt de controller continu.
• Als de tijd is ingesteld op een waarde groter dan nul, wordt in het TIJD-gebied de ingestelde tijd weergegeven in de aftelmodus en nul in de vooruit-timingmodus voordat de timer start.

4) Tijdens de tijdsgestuurde bewerking wordt in het TIJD-gebied de resterende tijd weergegeven.

5) Wanneer het aftellen is voltooid, wordt in het TIJD-gebied "Einde" weergegeven en klinkt de zoemer gedurende de in EST opgegeven duur (zie "3.4. Parametertabel 1"), en de zoemer kan worden gedempt door op een willekeurige knop te drukken.

6) Om de controller opnieuw op te starten nadat de timer is afgelopen, houdt u de RST-knop 3 seconden ingedrukt.

3.2.5 Afspraakfunctie

Als er een afspraaktijd is ingesteld, start de controller de afspraakfunctie. Tijdens het afspraaktimingproces schakelt de controller de verwarmingsuitgang uit. In het TIJD-gebied wordt de looptijd van de afspraak weergegeven door middel van een aftelling.

• PC-D9000 : Tijdens het vastleggen van de afspraaktijd knippert de indicator A.
• PC-E9000 : Tijdens het afspraaktimingproces knippert de TIM-indicator.

3.2.6 Alarm voor afwijkende temperatuurmeting

Als het PV-gebied “---” weergeeft, betekent dit dat de temperatuursensor defect is, dat de temperatuur buiten het meetbereik ligt of dat er een probleem is met de controller zelf. In dergelijke gevallen schakelt de controller automatisch de warmteafgifte uit, klinkt er een continu zoemer en brandt het ALM-lampje.

3.2.7 Temperatuurafwijkingsalarm

Als er een overtemperatuuralarm optreedt, gaat de ALM-indicator branden, wordt de verwarmingsuitvoer uitgeschakeld en klinkt de zoemer. Bij een te lage temperatuur alarm knippert de ALM-indicator en klinkt de zoemer. Als het afwijkingsalarm wordt geactiveerd door een wijziging in de ingestelde temperatuurwaarde, brandt de ALM-indicator, maar blijft de zoemer stil.

3.2.8 Schermvergrendelingsfunctie

De controller biedt drie methoden om het scherm te vergrendelen. Zie "3.4. Parametertabel 1" voor details.

Methode om te ontgrendelen met een wachtwoord : Druk in de vergrendelde schermstand op de INC-knop. In het PV-gebied wordt de wachtwoordprompt "PA" weergegeven en in het SV-gebied wordt de wachtwoordwaarde weergegeven. Voer het juiste wachtwoord in en druk op de SET-knop om het scherm te ontgrendelen.

3.2.9 Dempfunctie

Wanneer de zoemer klinkt, kunt u deze op een willekeurige knop uitzetten.

3.3. Automatische afstemming van PID

Als de temperatuurregeling niet optimaal is, kan de gebruiker het zelfregulerende programma van het systeem starten. Houd er rekening mee dat het zelf-afstemmingsproces een grote overshoot kan veroorzaken. Houd hier rekening mee voordat u verdergaat.

Houd in de hoofdinterface de AT-knop 6 seconden ingedrukt om de zelfafstemmingsselectiemodus te openen. In het PV-gebied wordt de prompt "AT" weergegeven en in het SV-gebied wordt "0" weergegeven. Gebruik de DEC- of INC-knop om de waarde te wijzigen naar "1". Druk vervolgens op de SET-knop om het zelfinstellende programma te starten. De AT-indicator knippert tijdens het proces. Zodra de zelfafstemming is voltooid, wordt de AT-indicator uitgeschakeld en worden de PID-parameters automatisch opgeslagen. Als u het automatisch afstemmen wilt stoppen, houdt u de AT-knop nog eens 6 seconden ingedrukt.

OPMERKING

• Als er tijdens de zelfafstelling van het systeem een overtemperatuuralarm optreedt, blijft de ALM-indicator uit en klinkt er geen zoemer.
• De SET-knop is ongeldig terwijl het systeem zichzelf aan het afstemmen is.

3.4. Interne parameterinstellingen

Houd in de hoofdinterface de SET-knop 3 seconden ingedrukt. In het PV-gebied wordt de wachtwoordprompt "Lc" weergegeven en in het SV-gebied wordt de wachtwoordwaarde weergegeven. Stel het wachtwoord in op de gewenste waarde en druk vervolgens nogmaals op de SET-knop om de interne parameterinstellingsmodus te openen. Als u tijdens dit proces de SET-knop nog eens 3 seconden ingedrukt houdt, keert de controller terug naar de hoofdinterface en wordt de ingestelde waarde automatisch opgeslagen.

Uitleg

In de volgende tabel:

1) De ingestelde temperatuur wordt aangeduid met SP en de gemeten temperatuur wordt aangeduid met PV.
2) Voor een PT100-type controller is "M = 400,0°C". Voor een K-TC-type controller is "M = 600,0°C".

Parametertabel 1

Snel Naam Functiebeschrijving			(Bereik instellen)Fabriekswaarde
Lc	Wachtwoord.	Wanneer Lc 3 is, kan de gebruiker deze parametertabel openen.	0
ALH	Alarmwaarde voor oververhitting	Als “PV > SP + ALH” wordt het overtemperatuuralarm geactiveerd.	(0~100.0°C)20,0
ALLE	Ondertemperatuuralarmwaarde	Als “ PVOPMERKING: Als ALL gelijk is aan 0, is deze alarmfunctie ongeldig.	(0~100.0°C)0
Pb	Afwijkingscor rectie	Het wordt gebruikt om de fout in de temperatuurmeting te corrigerenPb = Werkelijke temperatuur - PV	(-50.0~50.0°C)0
PL	Hellingcorrectie.	Het wordt meestal gebruikt om fouten bij het meten van hoge temperaturen te corrigeren.PL = 1000 * (Werkelijke temperatuur - PV) ÷ PV	(-999~999)0
ndT	Tijdstip modus	0: Geen timingfunctie1: Constante temperatuurtiming2: Looptijdbepaling	(0~2)1
Tdn	Tijdsrichting	0: Positieve timing1: Aftellen	(0~1)0
Hn	Tijdseenheid	0: Minuut1: Uur	(0~1)0
SPd	Constante temperatuur afwijking	Als “SP – SPd ≤ PV ≤ SP + SPd”,De regelaar schakelt over naar de constante temperatuurstatus.	(0.1~50.0°C)0,5
EST	Timing einde zoemertijd	Wanneer de tijd om is, zal de zoemer gedurende deze tijd piepen.OPMERKING: Als EST 9999 is, klinkt er een continu piepsignaal.	(0 ~ 9999s)60
EH	Controle na de timing	0: Schakel de verwarmingsuitgang uit na de timing1: Blijf de temperatuur controleren nadat de tijd is verstreken	(0~1)0
LF	Vergrendelschermfunctie	0: Geen vergrendelschermfunctie1: Dankzij de vergrendelingsfunctie hoeft u geen wachtwoord in te voeren.2: Met vergrendelingsfunctie, moet het wachtwoord worden ingevoerd om het apparaat te ontgrendelen.	(0~2)0
LdT	Vertragingstijd vergrendelscherm	In de hoofdinterface-status vergrendelt de controller het scherm automatisch als er gedurende deze tijd geen enkele knop wordt ingedrukt.OPMERKING: Als LdT 600 is, is deze functie ongeldig.	(10 ~ 600s)30
PAd	Ontgrendel wachtwoord	De gebruiker moet dit wachtwoord invoeren om te ontgrendelen.	(0~9999)1
Toevoegen	Adres Het	communicatieadres	(1~32)1

Parametertabel 2

Snel Naam Functiebeschrijving			(Bereik instellen)Fabriekswaarde
Lc	Wachtwoord	Wanneer Lc 6 is, kan de gebruiker deze parametertabel openen.	0
dP	Afbakenings punt	Het scheidspunt van lage- en hogetemperatuur-PID-regeling. “SP ≤ dP” is een regeling voor lage temperaturen. “SP > dP” staat voor hoge temperatuurregeling.	(0 ~ M °C )M
T	Controle cyclus	Verwarmings-PID-regelcyclus	(1 ~ 30s)5
P1	Proportionel e band 1	Proportionele actie-aanpassing bij lagetemperatuurregeling.OPMERKING: “P1 = 0” is aan-uitregeling.	(0~300.0°C)35,0
lk1	Integratietijd 1	Integrale actie-aanpassing bij lagetemperatuurregeling.	(1 ~ 2000s)300
d1	Differentiële tijd 1	Differentiële werkingsaanpassing bij lage temperatuurregeling.	(0 ~ 1000-en)200
nP1 Vermogen 1		Het maximale vermogenspercentage van het verwarmingsvermogen bij lage temperatuurregeling.	(0~100%)100
nH1	Schakel afwijking 1 uit	Als “PV≥SP + nH1”, schakel dan de verwarmingsuitgang bij lagetemperatuurregeling uit.OPMERKING: Gebruik deze parameter met de nodige voorzichtigheid!	(0~50.0°C)50,0
P2	Proportionel e band 2	Proportionele actie-aanpassing bij hoge temperaturen.OPMERKING: “P2 = 0” is aan-uitregeling.	(0~300.0°C)35,0
lk2	Integratietijd 2	Integrale actie-aanpassing bij hoge temperaturen.	(1 ~ 2000s)300
d2	Differentiële tijd 2	Differentiële werkingsaanpassing bij hoge temperaturen.	(0 ~ 1000-en)200
nP2 Vermogen 2		Het maximale vermogenspercentage van het verwarmingsvermogen bij hoge temperatuur.	(0~100%)100
nH2	Afwijking 2 uitschakelen	Als “ PV≥SP + nH2 ”, schakel dan de verwarmingsuitgang bij hoge temperatuur uit.LET OP: Gebruik deze parameter met de nodige voorzichtigheid!	(0~50.0°C)50,0

Parametertabel 3

Snel Naam Functiebeschrijving			(Bereik instellen)Fabriekswaarde
Lc	Wachtwoord	Wanneer Lc 27 is, kan de gebruiker deze parametertabel openen.	0

FC

Temperatuur eenheid

0: Celsius; 1: Fahrenheit gradenOPMERKING: Voor controllers van het type K is deze functie ongeldig.

(0~1)0

Parametertabel 4

Snel Naam Functlebeschrijving			(Bereik instellen)Fabriekswaarde
Lc	Wachtwoord	Wanneer Lc 81 is, kan de gebruiker deze parametertabel openen.	0
Geschikt	Afspraak tijd	Ingestelde waarde voor afspraaktijd.OPMERKING: Als APT 0 is, is deze functie ongeldig.	(0 ~ 9999m)0

Parametertabel 5

Snel	Naam Functiebeschrijving		(Bereik instellen)Fabriekswaarde
Lc	Wachtwoord	Wanneer Lc 567 is, kan de gebruiker deze parametertabel openen.	0
rST	Fabriek opnieuw instellen	0: Annuleren om de fabriekswaarde te herstellen;1: Bevestig dat u de fabriekswaarden wilt herstellen.	(0~1)0

De indicator	Parameternaam	Beschrijving van de parameterfunctie	(Bereik)Beginwaarde
Lc	Wachtwoord	Lc=9, parameterwaarden kunnen worden bekeken en gewijzigd	0
punt	Display decimaal punt	0: Geen decimaal punt voor temperatuurmeting en ingestelde waarde;1: De temperatuurmeting en de ingestelde waarde hebben 1 decimaal.	(0~1) 1
op	De deurbedieningsfunctie	0 : Geen gebruik; 1 : Gebruik	(0~1) 0
SPL	Minimum. ingestelde waarde	De minimale waarde van de temperatuurinstelling.	(-50.0~20.0°C)0
SPH	Maximaal ingestelde waarde	De maximale waarde van de temperatuurinstelling.	(20,0 ~ M °C )300,0
EnL	Alarmerend gebrek aan water	0 Uitschakelen1 inschakelen	(0~1) 0
uit	Verwarming uitvoermodus	0: normale toestand.1: De alarmrelaisuitgang (normaal gesproken openingspunt) is gewijzigd naar verwarmingsuitgang en de oorspronkelijke verwarmingsuitgang is ongeldig.	(0~1) 0
db	Onzin regio	Het onzingedeelte van de temperatuurmeting.	(0~5.0) 0.0
nee	Schakelaar uitvoermodus	0: Aan het einde van de tijdmeting.1: Alarm bij oververhitting.2: Ga naar de constante temperatuurstatus	(0~2) 1
ndA	Temperatuuralarmmodus	0: Alleen het alarm voor overtemperatuurafwijking.1: Alarm voor te hoge en te lage temperatuurafwijkingen.	(0~1) 0

3.5. Problemen oplossen

Problemen	Oorzaak	Oplossing
Geen stroom	Stekker is niet aangesloten of lijnbreuken	Goed afsluiten of de dop vervangen
	Zekering breekt	Vervang de zekering
Temperatuur stijgt niet	Temperatuursensor breekt	Vervang de sensor
	Kachel kapot	Vervang de kachel
	Binnendraadverbindingen los of slecht contact	Draadverbindingen vastmaken

3.6. Installatie en onderhoud

• Het oppervlak (tafel) moet vlak zijn.
  • Houd een afstand van 20-30 cm tot de muur aan.
  • Zorg voor een goede ventilatie, met minimale hoeveelheid stof en een luchtvochtigheid van maximaal 85%.
  • Houd de apparatuur schoon en droog.
• Plaats geen voorwerpen op het apparaat.

3.7. Opslag en levering

• Bewaar de apparatuur in een omgeving met een temperatuur tussen -20 en +40°C en een relatieve vochtigheid van minder dan 80%.
  • Vermijd botsingen en druk tijdens het transport.

3.8. Afvoeren van gebruikte apparaten

• Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, kunnen overeenkomstig hun markering worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.
• Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.
