ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HD 9204 M Plus Kärcher

Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

Πίνακας περιεχομένων

Στοιχεία συσκευής. . . . . . . . EL 1

Υποδείξεις ασφαλείας ..... EL 1

Χρήση σύμφωνα με τους κανο- νισμούς .... EL 2

Διατάξεις ασφαλείας ..... EL 2

Προστασία περιβάλλοντος . . . EL 3

Πριν τη θέση σε λειτουργία . . . EL 3

'Εναρξη λειτουργίας. . . . . . . . EL 4

Χειρισμός ...... EL 5

Μεταφορά .... EL 7

Αποθήκευση ...... EL 7

Φροντίδα και συντήρηση. . . . . EL 7

Αντιμετώπιση βλαβών. . . . . . EL 8

Εξαρτήματα και ανταλλακτικά . EL 9

Εγγύηση EL 9

Δήλωση Συμμόρφωσης των ΕΕΕL 9

Τεχνικά χαρακτηριστικά. . . . . . EL 10

Στοιχεία συσκευής

Παρακαλώ ξεδιπλώστε την εμπρόσθια σε- λίδα με τις εικόνες

1 Θήκη ακροφυσίου

2 ∧ α β ή

3 Σύνδεση υψηλής πίεσης EASY!Lock

4 Υδραυλική σύνδεση

5 M α ν ό μ ε τ ρ ο

6 Ένδειξη στάθμης λαδιού

7 Δοχείο λαδιού

8 Κάλυμμα μηχανής

9 Διακόπτης συσκευής

10 Κοχλίας στερέωσης καπό συσκευής

11 Θήκη ελαστικού σωλήνα

12 Συγκράτηση πιστολέτου χειρός

13 Ακροφύσιο

14 Σήμανση ακροφυσίου

15 Άκαμπτος σωλήνας ψεκασμού EASY!Lock

16 Ρύθμιση πίεσης/ποσότητας (όχι για το μοντέλο HD 9/18 M)

17 Πιστόλι ψεκασμού χειρός EASY!Force

18 Κούμπωμα ασφαλείας

19 Σκανδάλη

20 Μοχλός ασφαλείας

21 Ελαστικός σωλήνας υψηλής πίεσης EASY!Lock

22 Λαβή μεταφοράς

23 Συγκρατητής καλωδίου

24 Βαλβίδα ρύθμισης δόσης απορρυπα- ντικού

25 Ελαστικός σωλήνας αναρρόφησης απορρυπαντικού με φίλτρο και βιδωτό κάλυμμα

26 Στήριγμα φιάλης απορρυπαντικού

27 Μανιβέλα

28 Τύμπανο εύκαμπτου σωλήνα

Αναγνωριστικό χρώματος

- Τα χειριστήρια για τη διαδικασία καθα- ρισμού είναι κίτρινα.

- Τα χειριστήρια για τη συντήρηση και το σέρβις είναι ανοικτά γκρίζα.

Υποδείξεις ασφαλείας

– Πριν από την πρώτη χρήση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.951-949.0!

– Δώστε προσοχή στις εκάστοτε προδιαγραφές της εθνικής νομοθεσίας σχετικά με τις εκπομπές υγρών.

- Δ ὡ σ τ ε π ροσοχή ξεις της εθνικής νομοθεσίας σχετικά με την αποτροπή ατυχημάτων Οι συσκευ- ές εκπομπής υγρών θα πρέπει να υπο- βάλλονται σε έλεγχο σε τακτικά διαστή- ματα και τα αποτελέσματα του ελέγχου θα πρέπει να καταγράφονται και να φυ- λάσσονται.

– Στη συσκευή και τα παρελκόμενα δεν επιτρέπεται να γίνει καμία τροποποίηση.

Επίπεδα ασφαλείας

⚠️KINDYNOΣ

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό.

ΔΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες.

Σύμβολα στην συσκευή

Ο ψεκασμός με υψηλή πίεση μπορεί να αποδειχτεί επικίνδυ- νος σε περίπτωση μη προσήκουσας χρήσης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή.

Σύμφωνα με τους ισχύοντες κανονισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πόσιμου νερού χωρίς διαχωριστή συστήματος. Να χρησιμοποιηθεί ένας κατάλ αχωριστής συστήματος της εταιρεία KÄRCHER ή, εναλλακτικά, ένας δια στής συστήματος κατά EN 12729 Τύ. Το νερό που ρέει μέσα από ένα δια συστήματος θεωρείται μη πόσιμο.

ΔΠΡΟΣΟΧΗ

Συνδέετε πάντα τον απομονωτή συστήμα- τος στην τροφοδοσία νερού και ποτέ απευ- θείας στη συσκευή.

Χρήση σύμφωνα με τους κανονισμούς

Η παρούσα συσκευή καθαρισμού υψηλής πίεσης να χρησιμοποιείται αποκλειστικά για

- καθαρισμό με δέσμη χαμηλής πίεσης και απορρυπαντικό (π.χ. καθαρισμός μηχανημάτων, οχημάτων, οικοδομών, εργαλείων), - καθαρισμό με δέσμη υψηλής πίεσης χωρίς απορρυπαντικό (π.χ. καθαρισμός προσόψεων κτιρίων, ταρατσών, συσκευών κηπουρικής).

Για την αφαίρεση δύσκολων ρύπων, συνι- στούμε ως πρόσθετο εξάρτημα τη φρέζα ρύπων.

Στο μοντέλο HD...Plus η φρέζα ρύπων πε- ριλαμβάνεται στη συσκευασία.

Απαιτήσεις ποιότητας του νερού:

ΠΡΟΣΟΧΗ

Ως μέσο υψηλής πίεσης να χρησιμοποιείται μόνο καθαρό νερό. Οι ρύποι προκαλούν πρόωρη φθορά και ιζηματογένεση στη συσκευή.

Σε χρήση με ανακυκλωμένο νερό δεν πρέπει να υπάρξει υπέρβαση των ακόλουθων οριακών τιμών.

Τιμή pH 6,5...9,5
ηλεκτρική αγωγιμότητα * Αγωγιμότηταφρέσκου νε-ρού +1200 μS/cm
υλικό επικάθισης ** < 0,5 mg/l
υλικό φιλτραρίσματος *** < 50 mg/l
Υδρογονάνθρακες < 20 mg/l
Χλωρίδια < 300 mg/l
Θειικό οξύ < 240 mg/l
Ασβέστιο < 200 mg/l
Ολική σκληρότητα < 28 °dH	< 50 °TH< 500 ppm(mg CaCO3/l)
Σίδηρος < 0,5 mg/l
Μαγγάνιο < 0,05 mg/l
Χαλκός < 2 mg/l
Ενεργό χλώριο	< 0,3 mg/l
χωρίς δυσάρεστες οσμές
* Μέγιστο συνολικά 2000 μS/cm** Όγκος δοκιμής 1 l, χρόνος δημιουργίαςιζήματος 30 λεπτά*** χωρίς διαβρωτικά υλικά

Διατάξεις ασφαλείας

Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία του χρήστη και δεν επιτρέπεται να τεθούν εκτός λειτουργίας ή να αγνοηθεί η λειτουργία τους.

Βαλβίδα υπερχείλισης με διακόπτη πίεσης

Κατά τη μείωση της ποσότητας νερού με το ρυθμιστή πίεσης/ποσότητας, ανοίγει η βαλβίδα υπερχείλισης και ένα μέρος του νερού επιστρέφει στην πλευρά αναρρόφησης της αντλίας.

Όταν αφήνετε ελεύθερη τη σκανδάλη του πιστολέτου χειρός, ο διακόπτης πίεσης απενεργοποιεί την αντλία και διακόπτεται η δέσμη υψηλής πίεσης. Μόλις τραβήξετε τη σκανδάλη, η αντλία τίθεται πάλι σε λειτουργία.

Βαλβίδα ασφάλειας

Η βαλβίδα ασφαλείας ανοίγει όταν παρατηρείται υπέρβαση της επιτρεπόμενης υπερπίεσης λειτουργίας και το νερό επιστρέφει στην πλευρά αναρρόφησης της αντλίας. Η βαλβίδα υπερχείλισης, ο διακόπτης πίεσης και η βαλβίδα ασφαλείας έχουν ρυθμιστεί και σφραγιστεί από το εργοστάσιο. Ρυθμίσεις επιτρέπεται να εκτελούνται μόνον από την υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμ- ματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπτεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση παλιών συσκευών πρέπει να γίνεται σε κατάλληλα συστήματα συλλογής.

Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περιλαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμένης μεταχείρισης ή απόρριψης μπορούν να αποτελέσουν εστία κινδύνου για την υγεία και το περιβάλλον. Αυτά τα εξαρτήματα είναι όμως απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα σκουπίδια.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση:

Πριν τη θέση σε λειτουργία

Αποσυσκευασία

– Κατά την αποσυσκευασία ελέγξτε το περιεχόμενο του πακέτου.
- Σε περίπτωση βλαβών κατά τη μεταφορά ειδοποιήστε αμέσως τον αντιπρόσωπό σας.

Έλεγχος της στάθμης λαδιού

→ Διαβάστε την ένδειξη στάθμης λαδιού όταν η συσκευή είναι στάσιμη. Η στάθμη λαδιού πρέπει να βρίσκεται πάνω από τους δύο δείκτες.

Ενεργοποίηση εξαερισμού της δεξαμενής λαδιού

→ Ξεβιδώστε τον κοχλία στερέωσης του καπό και αφαιρέστε το καπό.
→ Κόψτε τη μύτη του καπακιού του δοχείου λαδιού.
→ Στερεώστε το καπό της συσκευής.

Συναρμολόγηση εξαρτημάτων

Υπόδειξη: Χάρη σε ένα γρήγορο σπείρωμα το σύστημα EASY!Lock συνδέει εξαρτήματα γρήγορα και σίγουρα με μια μόνο περιστροφή.

→ Τοποθετήστε το ακροφύσιο στο σωλήνα ψεκασμού (σημάδι στο ρυθμιστικό τροχό πάνω) και σφίξτε το με το χέρι (EASY!Lock).
→ Συνδέστε το σωλήνα ψεκασμού με το πιστόλι και σφίξτε με το χέρι (EASY!Lock).

Για συσκευές χωρίς τύμπανο εύκαμπτου σωλήνα:

→ Συνδέστε το σωλήνα υψηλής πίεσης με το πιστόλι ψεκασμού και την υποδοχή υψηλής πίεσης της συσκευής και σφίξτε με το χέρι (EASY!Lock).

Για συσκευές με τύμπανο εύκαμπτου σωλήνα:

→ Εισάγετε το στρόφαλο στον άξονα κυ- λίνδρου του ελαστικού σωλήνα και ασφαλίστε τον.
→ Πριν από το τύλιγμα, τοποθετήστε τεντωμένο τον εύκαμπτο σωλήνα υψηλής πίεσης.
→ Τυλίξτε τον ελαστικό σωλήνα στο τύμπανο περιστρέφοντας το στρόφαλο με ομοιόμορφες κινήσεις. Επιλέξτε την κατεύθυνση περιστροφής, έτσι ώστε ο ελαστικός σωλήνας υψηλής πίεσης να μην κάμπτεται.
→ Συνδέστε το σωλήνα υψηλής πίεσης με το πιστόλι ψεκασμού και σφίξτε με το χέρι (EASY!Lock).

'Εναρξη λειτουργίας

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού! Η συσκευή, τα πα- ρελκόμενα, τα καλώδια τροφοδοσίας και οι συνδέσεις πρέπει να είναι σε άψογη κατάστα- ση. Εάν δεν είναι σε άψογη κατάσταση, η συ- σκευή δεν επιτρέπεται να χρησιμοποιηθεί.

Ηλεκτρική σύνδεση

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού λόγω ηλεκτροπληξίας.

• Η συσκευή πρέπει να συνδεθεί στο δίκτυο ηλεκτρικού ρεύματος μόνο με βύσμα. Απαγορεύεται η χρήση μόνιμης σύνδεσης στο δίκτυο ηλεκτρικού ρεύματος. Το βύσμα αποσκοπεί στην αποσύνδεση από το δίκτυο.
• Συνδέετε τη συσκευή αποκλειστικά σε μια πηγή εναλλασσόμενου ρεύματος.
• Δεν επιτρέπεται η υπέρβαση της μέγιστης επιτρεπόμενης αντίστασης δικτύου στο σημείο ηλεκτρικής σύνδεσης (βλ. τεχνικά χαρακτηριστικά). Εάν δεν είστε βέβαιοι για την αντίσταση δικτύου στο

σημείο σύνδεσης, επικοινωνήστε με την εταιρεία ηλεκτροδότησης.

• Το βύσμα και η σύνδεση του καλωδίου προέκτασης που χρησιμοποιείτε πρέπει να είναι αδιάβροχα.
• Χρησιμοποιείτε καλώδιο προέκτασης με επαρκή διατομή (βλ. "Τεχνικά χαρακτηριστικά") και ξετυλίγετέ το εντελώς από το τύμπανο.

Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά χαρακτηριστικά.

→ Ξετυλίξτε το καλώδιο τροφοδοσίας και αφήστε το στο δάπεδο.
→ Συνδέστε το ρευματολήπτη στην πρίζα.

Σύνδεση νερού

Σύνδεση σε αγωγό νερού

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Τηρείτε τους κανονισμούς της υπηρεσίας υδροδότησης.

Σύμφωνα με τους ισχύοντες κανονισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πόσιμου νερού χωρίς διαχωριστή συ- στήματος. Να χρησιμοποιηθεί ένας κατάλ- ληλος διαχωριστής συστήματος της εταιρεί- ας KÄRCHER ή, εναλλακτικά, ένας διαχω- ριστής συστήματος κατά EN 12729 Τύπος ΒΑ.

Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο.

ΔΠΡΟΣΟΧΗ

Συνδέετε πάντα τον απομονωτή συστήμα- τος στην τροφοδοσία νερού και ποτέ απευ- θείας στη συσκευή.

Σχετικά με τις τιμές σύνδεσης, βλέπε Τεχνικά χαρακτηριστικά.

→ Συνδέστε έναν ελαστικό σωλήνα προσαγωγής (ελάχιστο μήκος 7,5 μέτρα, ελάχιστη διάμετρος 1") στη σύνδεση νερού του μηχανήματος και στην προσαγωγή νερού (π.χ. στην κάνουλα της βρύσης).

Υπόδειξη:

Ο ελαστικός σωλήνας τροφοδοσίας δεν συμπεριλαμβάνεται στο υλικό που παραδίδεται μαζί με τη συσκευή.

→ Ανοίξτε την προσαγωγή νερού.

Αναρρόφηση νερού από ανοικτά δοχεία

→ Βιδώστε τον ελαστικό σωλήνα αναρρόφησης (Κωδ. παραγγελίας 4.440-270.0) στην σύνδεση νερού.
→ Τοποθετήστε το φίλτρο (κωδ. παραγγελίας 4.730-012.0) στον ελαστικό σωλήνα αναρρόφησης.
→ Εξαέρωση συσκευής: Ξεβιδώστε το ακροφύσιο. Αφήστε το μηχάνημα να λειτουργήσει, μέχρι να βγει νερό χωρίς φυσαλίδες. Εάν είναι απαραίτητο, αφήστε το μηχάνη- μα να λειτουργήσει επί 10 δευτερόλεπτα - απενεργοποιήστε το. Επαναλάβετε πολ- λές φορές τη διαδικασία.
→ Θέστε το μηχάνημα εκτός λειτουργίας και ξαναβιδώστε το ακροστόμιο (μπεκ).

Χειρισμός

⚠️KINDYNOΣ

Κίνδυνος έκρηξης!

Μην ψεκάζετε με καύσιμα υγρά.

Κατά τη χρήση της συσκευής σε επικίνδυνα περιβάλλοντα (π.χ. σε πρατήρια καυσίμων) να εφαρμόζονται οι προδιαγραφές ασφαλείας.

Κίνδυνος τραυματισμού! Κατά την εργασία κρατάτε πάντα το πιστόλι και το σωλήνα ψεκασμού και με τα δύο χέρια.

Κίνδυνος τραυματισμού! Κατά τη λειτουργία δεν επιτρέπεται το κλείδωμα της σκανδάλης του πιστολέτου ούτε και του μοχλού ασφάλισης.

Κίνδυνος τραυματισμού! Εάν ο μοχλός ασφάλισης χαλάσει απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών.

Κίνδυνος τραυματισμού από τη δέσμη νε- ρού υψηλής πίεσης. Πριν από κάθε εργασία στη συσκευή σπρώξτε την ασφάλεια του πι- στολέτου ψεκασμού προς τα εμπρός.

ΔΠΡΟΣΟΧΗ

Καθαρίζετε κινητήρες μόνο σε χώρους με κατάλληλο σύστημα διαχωρισμού λαδιών (προστασία περιβάλλοντος).

ΠΡΟΣΟΧΗ

Κίνδυνος εμπλοκής. Τοποθετείτε τα ακροφύσια μόνον με το στόμιο προς τα πάνω στη θήκη εξαρτημάτων.

Άνοιγμα/κλείσιμο του πιστολέτου ψεκασμού

→ Άνοιγμα του πιστολέτου χειρός: Πατήστε το μοχλό ασφάλισης και τη σκανδάλη.
→ Κλείσιμο του πιστολέτου χειρός: Αφήστε το μοχλό ασφάλισης και τη σκανδάλη.

Λειτουργία με υψηλή πίεση

Υπόδειξη:

Η συσκευή είναι εξοπλισμένη με έναν πρεσοστάτη. Ο κινητήρας ξεκινάει μόνον όταν το πιστόλι ψεκασμού είναι ανοικτό.

→ Ξετυλίξτε εντελώς τον ελαστικό σωλήνα υψηλής πίεσης από το τύμπανο.
→ Ρυθμίστε τον διακόπτη της συσκευής στο "I".
→ Απασφαλίστε το πιστόλι ψεκασμού σπρώχνοντας την ασφάλεια προς τα πίσω.
→ Ανοίξτε το πιστολέτο χειρός.
→ Ρυθμίστε την πίεση εργασίας και την ποσότητα νερού με (χωρίς διαβαθμίσεις) περιστροφή της ρύθμισης πίεσης και ποσότητας (+/−).

Μόνον για το HD 9/20-4...:

Σε ελάχιστη μεταφερόμενη ποσότητα φροντίζει η θερμότητα από κινητήρα για θέρμανση νερού κατά 15 °C περίπου.

Επιλογή τύπου δέσμης

→ Κλείστε το πιστολέτο χειρός.
→ Περιστρέψτε το περίβλημα του ακροστομίου έτσι, ώστε να συμπίπτει το επιθυμητό σύμβολο με το σημάδι:

	Στρογγυλή δέσμη υψηλής πίεσης (0°) για ιδιαίτερα δύσκολους ρύπους
[wYZ7]	Επίπεδη δέσμη χαμηλής πίεσης (CHEM) για τη λειτουργία με απορρυπαντικό ή για τον καθαρισμό με ελάχιστη πίεση
	Επίπεδη δέσμη υψηλής πίεσης (25°) για ρύπους σε μεγάλες επιφάνειες

Λειτουργία με απορρυπαντικό

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ακατάλληλα απορρυπαντικά μπορεί να προκαλέσουν βλάβες στη συσκευή και στα αντικείμενα που καθαρίζονται. Χρησιμοποιείτε μόνον απορρυπαντικά που έχουν εγκριθεί από τον Οίκο Kärcher. Τηρείτε τις συστάσεις περί δοσολογίας και τις υποδείξεις που συνοδεύουν τα απορρυπαντικά. Προστατέψτε το περιβάλλον κάνοντας οικονομία στη χρήση των απορρυπαντικών. Λάβετε υπόψη τις υποδείξεις ασφαλείας στο απορρυπαντικό.

Τα απορρυπαντικά Karcher εγγυώνται απρόσκοπτη εργασία. Δεχθείτε τις συμβουλές ή ζητείστε τον κατάλογό μας ή αντίστοιχα τα ενημερωτικά φυλλάδια περί απορρυπαντικών.

→ Τοποθετήστε τη φιάλη απορρυπαντικού στο στήριγμα φιάλης της συσκευής ή αποθέστε το δοχείο απορρυπαντικού πλάι στη συσκευή. Στη συσκευή μπορούν να τοποθετηθούν ταυτόχρονα δύο διαφορετικά απορρυπαντικά.
→ Τραβήξτε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού και βυθίστε τον στη φιάλη ή στο δοχείο απορρυπαντικού.
→ Βιδώστε το βιδωτό κάλυμμα στη φιάλη ή το δοχείο.
→ Ρυθμίστε το ακροστόμιο (μπεκ) στη θέση "CHEM".

→ Ρυθμίστε τη δο- σομετρική βαλβί- δα απορρυπαντι- κού στο επιθυμη- τό απορρυπαντι- κό και στην επιθυμητή συγκέ- ντρωση.

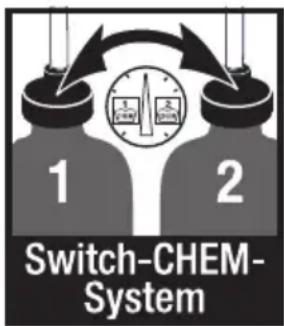

Switch-CHEM- System

Протеινόμενη μέθοδος καθαρισμού

→ Ψεκάστε με οικονομία το απορρυπαντικό σε στεγνή επιφάνεια και αφήστε το να δράσει (όχι να στεγνώσει).
→ Ξεπλύνετε τους διαλυμένους ρύπους με τη δέσμη υψηλής πίεσης.

→ Μετά τη χρήση, βυθίστε το φίλτρο σε καθαρό νερό. Περιστρέψτε τη βαλβίδα δοσολογίας στη μέγιστη συγκέντρωση απορρυπαντικού. Εκκινήστε το μηχάνημα και αφήστε το να ξεπλυθεί για ένα λεπτό.

Διακοπή λειτουργίας

→ Κλείστε το πιστολέτο χειρός. Η συσκευή απενεργοποιείται.
→ Ανοίξτε το πιστολέτο χειρός. Η συσκευή επανενεργοποιείται.

Απενεργοποίηση της μηχανής

→ Κλείστε την προσαγωγή νερού.
→ Ανοίξτε το πιστολέτο χειρός.
→ Ενεργοποιήστε την αντλία από το διακόπτη και αφήστε την να λειτουργήσει 5-10 δευτερόλεπτα.
→ Κλείστε το πιστολέτο χειρός.
→ Ρυθμίστε το διακόπτη της συσκευής στη θέση „0/OFF“.
→ Αποσυνδέετε το βύσμα του ρευματολή- πτη από την πρίζα μόνο με στεγνά χέρια.
→ Αποσυνδέστε την παροχή νερού.
→ Ενεργοποιήστε το πιστολέτο, έως ότου διαπιστώσετε ότι η συσκευή δεν βρίσκεται υπό πίεση.
→ Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός.

Μόνον για το HD 9/20-4...:

⚠️KINDYNOΣ

Κίνδυνος εγκαυμάτων από καυτό νερό. Το υπόλοιπο νερό που απομένει στο απενεργοποιημένο μηχάνημα μπορεί να θερμανθεί. Κατά την αφαίρεση του ελαστικού σωλήνα από την προσαγωγή νερού, το καυτό νερό μπορεί να εκτοξευθεί και να προκαλέσει εγκαύματα. Αφαιρέστε τον ελαστικό σωλήνα, αφού κρυώσει η συσκευή.

Φύλαξη της συσκευής

→ Τοποθετήστε το πιστολέτο χειρός στο στήριγμα.
→ Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης και κρεμάστε τον στη θήκη του. ή
Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης στο τύμπανο. Σπρώξτε μέσα τη

λαβή του στροφάλου, για να ασφαλιστεί το τύμπανο του ελαστικού σωλήνα.

→ Τυλίξτε το καλώδιο σύνδεσης γύρω από το στήριγμα καλωδίου.
→ Στερεώστε το φις με το προσαρτημένο κλιπ.

Αντιπαγετική προστασία

ΠΡΟΣΟΧΗ

Ο παγετός καταστρέφει τη συσκευή εάν δεν αποστραγγισθεί εντελώς το νερό από αυτήν. Αποθηκεύετε τη συσκευή σε χώρο στον οποίο δεν επικρατεί παγετός.

Αν είναι αδύνατο να γίνει αποθήκευση με προστασία από παγετούς:

→ Αδειάζετε το νερό.
→ Εισάγετε ένα προιόν αντιπαγετικής προστασίας στη συσκευή.

Υπόδειξη:

Χρησιμοποιήστε ένα αντιψυκτικό οχημά- των του εμπορίου με βάση τη γλυκόλη. Λάβετε υπόψη τις οδηγίες χρήσης του κα- τασκευαστή του αντιψυκτικού.

→ Αφήστε τη συσκευή να λειτουργήσει το πολύ για 1 λεπτό μέχρι να αδειάσουν η αντλία και οι σωληνώσεις.

Μεταφορά

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

ΠΡΟΣΟΧΗ

Κατά τη μεταφορά προστατέψτε τη σκανδά- λη από ζημιά.

→ Για τη μεταφορά σε μεγάλες αποστάσεις, σύρετε το μηχάνημα από τη λαβή.
→ Στα μηχανήματα χωρίς τύμπανο ελαστικού σωλήνα, για τη μεταφορά κατεβάστε τη λαβή μεταφοράς προς τα κάτω. Για τη μεταφορά, πιάστε το μηχάνημα από τις λαβές και όχι από τη λαβή μεταφοράς.
→ Πριν τη μεταφορά σε πλαγιαστή θέση, αφαιρέστε από το στήριγμα φιάλης και σφραγίστε τις φιάλες απορρυπαντικού.
→ Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες οδηγίες.

Αποθήκευση

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Φροντίδα και συντήρηση

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού από αθέλητη ενεργοποίηση της συσκευής και ηλεκτροπληξία. Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.

Υπόδειξη:

Το χρησιμοποιημένο λάδι πρέπει να διατίθεται σε ειδικά προβλεπόμενες εγκαταστάσεις συλλογής. Παραδώστε το χρησιμοποιημένο λάδι εκεί. Η ρύπανση του περιβάλλοντος από χρησιμοποιημένα λάδια επιφέρει κυρώσεις.

Επιθεώρηση ασφαλείας/Συμβόλαιο συντήρησης

Με το κατάστημα, από το οποίο αγοράσατε το μηχάνημα, μπορείτε να συμφωνήσετε τακτική επιθεώρηση ασφαλείας ή να συνάψετε συμβόλαιο συντήρησης του μηχανήματος. Δεχθείτε σχετική ενημέρωση.

Πριν από κάθε λειτουργία

→ Ελέγχετε το τροφοδοτικό καλώδιο σχετικά με βλάβες (κίνδυνος ηλεκτροπληξίας). Το τροφοδοτικό καλώδιο που παρουσιάζει βλάβες, να αντικατασταθεί χωρίς καθυστέρηση από την υπηρεσία τεχνικής εξυπηρέτησης πελατών/από ειδικό ηλεκτρολόγο.
→ Ελέγξτε το σωλήνα υψηλής πίεσης για ενδεχόμενες βλάβες (κίνδυνος έκρηξης). Αντικαταστήστε άμεσα τον εύκαμπτο σωλήνα υψηλής πίεσης που παρουσιάζει βλάβες.
→ Ελέγχετε τη στεγανότητα του μηχανήματος (αντλίας). 3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά του μηχανήματος. Σε περίπτωση μεγαλύτερης διαρροής απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών.

Εβδομαδιαίως

→ Ελέγξτε τη στάθμη του λαδιού. Αν το λάδι έχει γαλακτώδη υφή (νερό στο λάδι), καλέστε αμέσως την υπηρεσία εξυπηρέτησης πελατών.
→ Καθαρισμός του φίλτρου παροχής νερού.
→ Καθαρίστε το φίλτρο στον εύκαμπτο σωλήνα απορρυπαντικού.

Móvo HD 9/20-4:

Καθαρίστε το λεπτό φίλτρο.

→ Εκτονώστε εντελώς την πίεση στη συσκευή.
→ Ξεβιδώστε τον κοχλία στερέωσης του καπό και αφαιρέστε το καπό.
→ Ξεβιδώστε το καπάκι με το φίλτρο.
→ Καθαρίστε το φίλτρο με καθαρό νερό ή πεπιεσμένο αέρα.
→ Συναρμολογήστε το φίλτρο με την αντίστροφη σειρά.

Μετά από 500 ώρες λειτουργίας, τουλάχιστον ετησίως

→ Απευθυνθείτε για τη συντήρηση της συσκευής στην υπηρεσία εξυπηρέτησης πελατών.
→ Αλλάξτε λάδια.

Αλλαγή λαδιού

Υπόδειξη:

Ποσότητα και κατηγορία λαδιού βλ. "Τεχνικά χαρακτηριστικά".

→ Ξεβιδώστε τον κοχλία στερέωσης του καπό και αφαιρέστε το καπό.
→ Αφαιρέστε το καπάκι του δοχείου λαδιού.
→ Γείρετε τη συσκευή προς τα εμπρός.
→ Αδειάστε το λάδι στο δοχείο συλλογής λαδιού.
→ Γεμίζετε σιγά-σιγά με καθαρό λάδι. Οι φυσαλίδες αέρα πρέπει να διαφεύγουν.
→ Τοποθετήστε το καπάκι του δοχείου λαδιού.
→ Στερεώστε το καπό της συσκευής.

Αντιμετώπιση βλαβών

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού από αθέλητη ενεργοποίηση της συσκευής και ηλεκτροπληξία.

- Πριν από όλες τις εργασίες στη συ- σκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.

• Τα ηλεκτρικά δομικά στοιχεία να ελέγχονται και να επισκευάζονται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.
• Σε περίπτωση βλαβών που δεν αναφέρονται σ ́ αυτό το κεφάλαιο, σε περίπτωση αμφιβολιών και όταν η υπόδειξη είναι ρητή, απευθυνθείτε σε μια εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Η συσκευή δεν λειτουργεί

→ Ελέγξτε το τροφοδοτικό καλώδιο σχετικά με βλάβες.
→ Ελέγξτε την τάση δικτύου.
→ Ρυθμίστε το διακόπτη της συσκευής στη θέση "0" και αφήστε τον κινητήρα να κρυώσει για τουλάχιστον 5 λεπτά.
Εαν επαναληφθεί η βλάβη αργότερα, κα- λέστε την υπηρεσία εξυπηρέτησης πελα- τών προκειμένου να ελέγξει τη συσκευή.
→ Σε περίπτωση ηλεκτρικής βλάβης απευθυνθείτε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Η συσκευή δεν αναπτύσσει πίεση

→ Ρυθμίστε το ακροστόμιο (μπεκ) σε "Υψηλή πίεση".
→ Καθαρίστε το ακροφύσιο.
→ Αντικαταστήστε το ακροφύσιο.
→ Κάνετε εξαέρωση της συσκευής (βλ. "Ενεργοποίηση")
→ Ελέγξτε την παροχή του νερού (βλ. Τεχνικά χαρακτηριστικά).
→ Καθαρισμός του φίλτρου παροχής νερού.
→ Ελέγξτε τους αγωγούς προσαγωγής για διαρροές.
→ Αν χρειαστεί, απευθυνθείτε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Αντλία μη στεγανή

3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά του μηχανήματος. Σε περίπτωση μεγαλύτερης διαρροής απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών.

→ Εάν η συσκευή παρουσιάζει σημαντική διαρροή πρέπει να ελεγχθεί από την υπηρεσία εξυπηρέτησης πελατών.

Η αντλία χτυπά

→ Ελέγξτε τους αγωγούς αναρρόφησης νε- ρού και απορρυπαντικού για διαρροές.

→ Κλείστε τη δοσομετρική βαλβίδα του απορρυπαντικού κατά τη λειτουργία χωρίς απορρυπαντικό.
→ Κάνετε εξαέρωση της συσκευής (βλ. "Ενεργοποίηση")
→ Αν χρειαστεί, απευθυνθείτε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Το απορρυπαντικό δεν αναρροφάται

→ Ρυθμίστε το ακροστόμιο (μπεκ) στη θέση "CHEM".
→ Ελέγξτε/καθαρίστε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού με φίλτρο.
→ Ανοίξτε τη βαλβίδα δοσολογίας απορρυπαντικού ή ελέγξτε/καθαρίστε την.
→ Αν χρειαστεί, απευθυνθείτε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Εξαρτήματα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες για παρελκόμενα και ανταλ- λακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

Δήλωση Συμμόρφωσης των ΕΕ

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΕ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Σύστημα καθαρισμού υψη- λής πίεσης

Τύπος: 1.524-xxx

Σχετικές οδηγίες των ΕΕ

2006/42/EK (+2009/127/EK)

2014/30/EE

2000/14/EK

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 62233: 2008

HD 6/11, HD 6/15, HD 7/12, HD 7/18, HD 9/19

EN 61000-3-3: 2006

HD 6/16, HD 9/20:

EN 61000-3-11: 2000

Εφαρμοσθείσα διαδικασία συμμόρφωσης

2000/14/ΕΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

	Μετρημένη:	Εγγυημένη:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88

Οι υπογράφοντες ενεργούν κατ' εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο.

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG

Τεχνικά χαρακτηριστικά

Tútos HD 6/11-4 M		1.524-901.0	HD 6/15-4 M1.524-907.0	HD 6/16-4 M1.524-900.01.524-903.01.524-909.0
				HD 6/16-4 MX1.524-904.0
GB AU EU
Hl ektrikó diktuo
Táon V 100 240 230
Peúma Hz 1~ 50
Ariθμός στροφών κινητήρα 1/min 1400
Ioxús σύνδεσηs kW 2,9 3,3 3,4
Aσφάλεια (αδρανής, C) A 30 16
Eídos προστασίας IPX5
Méyiostn επιτρεπόμενη αντίσταση δικτύου	Ohm	-		0,294+j0,184
Kalwóio προέκτασης 30 m	mm2	2,5
Σύνδεση vερού
Θερμοκρασία προσαγωγής (μέγ.)	°C	60
Ποσότητα προσαγωγής (ελάχ.)	λίτρα/ώρα(λίτρα/λεπτό)	600 (10)
Μανομετρικό ύψος από ανοιχτό δοχείο, 20 °C	m	0,5
Πεοη προσαγωγής (μέγ.)	MPa	1
Επιδόσεις
Πεοη εργασίας vερού (με στάνταρ ακροφύσιο)	MPa	3...11	3...15	3...16
Méyεθος του βασικού ακροφυσίου		045 040 038
Méy. uπερτίεση λειουργίας	MPa	14	18	19
Παρεχόμενη ποσότητα	λίτρα/ώρα (λίτρα/λεπτό)	250...600(4,2...10)	300...600 (5...10)
Αναρρόφηση απορρυπαντικού	λίτρα/ώρα (λίτρα/λεπτό)	0...40 (0...0,7)
Ioxús οπισθοδρόμησης πιστολέτου xειρός (μέγ.)	N	30
Μετρούμενες τιμές κατά EN 60335-2-79
Κραδασμοί στο χέρι/στο βραχίονα
Πιστολέτο xειρός	m/s2	<2,5
σωλήνας εκτόξευσης	m/s2	<2,5
Aβεβαιότητα K	m/s2	1
Επιτρεπόμενη στάθμη ηχητικής ισχύος LpA	dB (A)	69
Aβεβαιότητα KpA	dB (A)	1
Επιτρεπόμενη στάθμη ηχητικής ισχύος LWA + Aβεβαιότητα KWA	dB (A)	84
Υλικά λειουργίας
Ποσότητα λαδιού	I	0,5
Τύπος λαδιού		SAE 15W40
Διαστάσεις και βάρη
Mήκος	mm 554
Πλάτος	mm 509
Υψος	mm	1000
Βάρος χωρίς εξαρτήματα (MX)	kg	44,5	54	48 (50)
Túπος HD 7/12-4 M		1.524-902.0	HD 7/16-4 M1.524-911.0	HD 7/18-4 M1.524-910.01.524-913.01.524-912.0
				HD 7/18-4 MX1.524-914.0
KAP KAP			EU
Ηλεκτρικό δίκτυο
Τάση V 220 400
Ρεύμα Hz 1~ 60 3~ 60 3~ 50
Αριθμός στροφών κινητήρα 1/min 1400 16	80 1400
Ισχύς σύνδεσης kW 3,5 4,1 4,7
Ασφάλεια (αδρανής, C) A 20 16
Είδος προστασίας		IPX5
Μέγιστη επιτρεπόμενη αντίσταση δικτύου	Ohm	-	-	-
Καλώδιο προέκτασης 30 m	mm2	4,0 2,5	2,5
Σύνδεση νερού
Θερμοκρασία προσαγωγής (μέγ.)	°C	60
Ποσότητα προσαγωγής (ελάχ.)	λίτρα/ώρα(λίτρα/λε-πτό)	700 (11,7)
Μανομετρικό ύψος από ανοιχτό δοχείο, 20 °C	m	0,5
Πίεση προσαγωγής (μέγ.)	MPa	1
Επιδόσεις
Πίεση εργασίας νερού (με στάνταρ ακροφύσιο)	MPa	3...12 3...16	3...18
Μέγεθος του βασικού ακροφυσίου 054 045	042
Μέγ. υπερπίεση λειτουργίας	MPa	14	19	21
Παρεχόμενη ποσότητα	λίτρα/ώρα(λίτρα/λε-πτό)	300...700 (5...11,67)
Αναρρόφηση απορρυπαντικού	λίτρα/ώρα(λίτρα/λε-πτό)	0...40 (0...0,7)
Ισχύς οπισθοδρόμησης πιστολέτου χειρός (μέγ.)	N	30	35	37
Μετρούμενες τιμές κατά EN 60335-2-79
Κραδασμοί στο χέρι/στο βραχίονα
Πιστολέτο χειρός	m/s2	<2,5
σωλήνας εκτόξευσης	m/s2	<2,5
Αβεβαιότητα K	m/s2	1
Επιτρεπόμενη στάθμη ηχητικής ισχύος LpA	dB (A)	69 75
Αβεβαιότητα KpA	dB (A)	1
Επιτρεπόμενη στάθμη ηχητικής ισχύος LWA + Αβεβαιότητα KWA	dB (A)	84 90
Υλικά λειτουργίας
Ποσότητα λαδιού	I	0,5
Τύπος λαδιού		SAE 15W40	SAE 90 Hypoid
Διαστάσεις και βάρη
Μήκος	mm	554
Πλάτος	mm	509
Ύψος	mm	1000
Βάρος χωρίς εξαρτήματα (MX)	kg	47,5	44,5	49 (52)
Túπος HD 9/18 M		1.524-916.0	HD9/19 M1.524-915.01.524-919.0	HD 9/20-4 M1.524-924.0
				HD 9/20-4 MX1.524-927.0
KAP EU EU
Ηλεκτρικό δίκτυο
Τάση V 220 400
Ρεύμα Hz 3~ 60 3~ 50
Αριθμός στροφών κινητήρα 1/min 3370 28	00 1400
Ισχύς σύνδεσης kW 6,7 6,8 6,9
Ασφάλεια (αδρανής, C) A 20 16
Είδος προστασίας IPX5
Μέγιστη επιτρεπόμενη αντίσταση δικτύου	Ohm	-	-	0,222+j0,139
Καλώδιο προέκτασης 30 m	mm2	4,0	2,5
Σύνδεση νερού
Θερμοκρασία προσαγωγής (μέγ.)	°C	60
Ποσότητα προσαγωγής (ελάχ.)	λίτρα/ώρα(λίτρα/λε-πτό)	900 (15)
Μανομετρικό ύψος από ανοιχτό δοχείο, 20 °C	m	0,5
Πίεση προσαγωγής (μέγ.)	MPa	1
Επιδόσεις
Πίεση εργασίας νερού (με στάνταρ ακροφύσιο)	MPa	18 4...18	5 4...20
Μέγεθος του βασικού ακροφυσίου		053 050
Μέγ. υπερτίεση λειτουργίας	MPa	23	22,5	22
Παρεχόμενη ποσότητα λίτρα/ώρα	(λίτρα/λε-πτό)	900 (15)	450...890(7,5...14,8)	460...900(7,7...15)
Αναρρόφηση απορρυπαντικού λίτρα/ώρα	(λίτρα/λε-πτό)	0...40 (0...0,7)
Ισχύς οπισθοδρόμησης πιστολέτου χειρός (μέγ.)	N	49
Μετρούμενες τιμές κατά EN 60335-2-79
Κραδασμοί στο χέρι/στο βραχίονα
Πιστολέτο χειρός	m/s2	<2,5
σωλήνας εκτόξευσης	m/s2	3,0		1,5
Αβεβαιότητα K	m/s2	1
Επιτρεπόμενη στάθμη ηχητικής ισχύος LpA	dB (A)	76 75
Αβεβαιότητα KpA	dB (A)	2		1
Επιτρεπόμενη στάθμη ηχητικής ισχύος LWA + Αβεβαιότητα KWA	dB (A)	91 88
Υλικά λειτουργίας
Ποσότητα λαδιού	I	0,5 0,75
Τύπος λαδιού		SAE 90 Hypoid
Διαστάσεις και βάρη
Μήκος	mm	554
Πλάτος	mm	509
Ύψος	mm	1000
Βάρος χωρίς εξαρτήματα (MX) kg	48,6	42,1 (49)47 (55)		48 (50)
