BRUKSANVISNING HD 9204 M Plus Kärcher

→ Stil dysen på "CHEM".
→ Kontroller/rens RM-sugeslange med filter
→ Åbn eller kontroller/rens RM-doserings-ventilen.
→ Kontakt kundeservice efter behov.

Läs bruksanvisning i original innan aggregatet används första

gången, följ anvisningarna och spara drifts-anvisningen för framtida behov, eller för nästa ägare.

Innehållsförteckning

Aggregatelement. . . . . . . . . SV 1

Säkerhetsanvisningar ..... SV 1

Ändamålsenlig användning... SV 2

Säkerhetsanordningar. . . . . . SV 2

Miljöskydd SV 3

Före ibruktagande. . . . . . . . SV 3

Idrifttagning SV 3

Handhavande . . . . . . . . . . . SV 4

Transport. SV 6

Förvaring. . . . . . . . . . . . . . . SV 6

Skötsel och underhåll ..... SV 6

Åtgärder vid störningar ..... SV 7

Tillbehör och reservdelar..... SV 8

Garanti SV 8

EU-försäkran om överensstämmelse SV 8

Tekniska data . . . . . . . . . . . SV 9

Aggregatelement

Vik ut bildsidan fram.

1 Munstyckesförvaring

2 Handtag

3 Högtrycksanslutning EASY!Lock

4 Vattenanslutning

5 Manometer

6 Oljemätare

7 Oljebehållare

8 Motorhuv

9 Huvudreglage

10 Fästskruv maskinhuv

11 Slangförvaring

12 Fäste för handspruta

13 Munstycke

14 Munstyckesmarkering

15 Strålrör EASY!Lock

16 Tryck-/Mängdreglering (ej hos HD 9/18 M)

17 Handspruta EASY!Force

18 Säkerhetsspärr

19 Startspak

20 Säkerhetsspak

21 Högtrycksslang EASY!Lock

22 Skjuthandtag

23 Kabelfäste

24 Doseringsventil för rengöringsmedel

25 Rengöringsmedelsslang med filter och skruvlock

26 Flaskhållare till rengöringsmedel

27 Vev

28 Slangtrumma

Färgmärkning

- Manöverelement för rengöringsprocessen är gula.

- Manöverelement för underhåll och service är ljusgrå.

– Före första ibruktagning måste Säkerhetsanvisningar nr. 5.951-949.0 läsas!

- Beakta lagstadgade, nationella föreskrifter för högtryckstvättar.

- Beakta gällande, nationella regelverk för olycksfallsskydd. Högtryckstvättar måste kontrolleras regelbundet och kontrollresultatet måste noteras skriftligt.

- Inga förändringar får göras på maskinen/tillbehören.

Risknivåer

⚠️FARA

Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

⚠️VARNING

Varnar om en möjligen farlig situation som kan leda till svåra personskador eller döden.

⚠FÖRSIKTIGHET

Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som kan leda till materiella skador.

Högtrycksstrålar kan vid felaktig användning vara farliga. Strålen

får inte riktas mot människor, djur, aktiv elektrisk utrustning eller mot själva aggregatet.

Enligt gällande föreskrifter får ma- skinen aldrig köras över dricksvat- tennätet utan systemavskiljare.

Passande systemavskiljare från

KÄRCHER, eller alternativt en systemavskiljare enligt EN 12729 typ BA, ska användas.

Vatten som runnit genom en systemavskiljare anses inte vara drickbart.

⚠FÖRSIKTIGHET

Anslut alltid systemavskiljaren till vattenförsörjningen, aldrig direkt till maskinen.

Ändamålsenlig användning

Använd endast denna högtryckstvätt

– rengöring med lågtrycksstråle och ren-göringsmedel (t.ex. för rengöring av maskiner, fordon, byggnader, verktyg),

– rengöring med högtrycksstråle utan rengöringsmedel (t.ex. rengöring av fasader, terasser, trädgårdsutrustning).

Vid kraftig nedsmutsning rekommenderar vi rotojet som specialtillbehör.

Hos HD...Plus ingår rotojet i leveransomfånget.

Krav på vattenkvaliteten:

OBSERVERA

Endast rent vatten får användas som högtrycksmedium. Nedsmutsning leder till förslitningar eller avlagringar i apparaten på ett för tidigt statdum.

Om återvinningsvatten används får följan- de gränsvärden inte överskridas.

pH-värde 6,5...9,5
elektrisk ledningsförmåga *	Ledningsför-måga färsk-vatten +1 200 μS/cm
sedimenterbara ämnen ** <	0,5 mg/l
filtreringsbara ämnen *** < 5	50 mg/l

Kolväten < 20 mg/l
Klor < 300 mg/l
Sulfat < 240 mg/l
Kalcium < 200 mg/l
Totalhårdhet < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Järn < 0,5 mg/l
Mangan < 0,05 mg/l
Koppar < 2 mg/l
Aktivt klor	< 0,3 mg/l
fritt från illaluktande dofter
* Maximum totalt 2 000 μS/cm** Testvolym 1 l, sedimenteringstid 30 min*** inga slipande ämnen

Säkerhetsanordningar

Säkerhetsanordningar är avsedda att skydda användaren och får inte deaktiveras eller kringås i sin funktion.

Överströmningsventil med tryckbrytare

Om vattenmängden minskas med tryck/mängdregleringen öppnas överfyllnings-ventilen och en del av vattnet flyter tillbaka till pumpens sugsida.

När handtaget på handsprutan släpps från-kopplas pumpen av en tryckbrytare som stoppar högtrycksstrålen. Drar man i handtaget kopplas pumpen in igen.

Säkerhetsventil

Säkerhetsventilen öppnar när driftövertrycket överskrids; vattnet rinner tillbaka till sugsidan.

Överströmningsventil, tryckbrytare och säkerhetsventil är inställda hos tillverkaren samt plomberade.

Inställning endast av kundservice.

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.

Kasserade apparater innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem.

Elektriska och elektroniska maskiner innehåller ofta komponenter som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hus-hållssoporna.

Upplysningar om ingredienser (REACH) Aktuell information om ingredienser finns på:

• Kontrollera innehållet i leveransen vid uppackning.
  – Informera inköpsstället omgående vid transportskador.

Kontrollera oljenivån

→ Läs av oljemätaren när aggregatet står still. Oljenivån måste ligga ovanför de båda markeringarna.

Aktivera avluftning oljebehållare

→ Skruva bort fästskruv till aggregathuven och lyft bort huven.
→ Klipp av spetsen på oljebehållarens lock.
→ Sätt fast aggregathuven.

Montera tillbehör

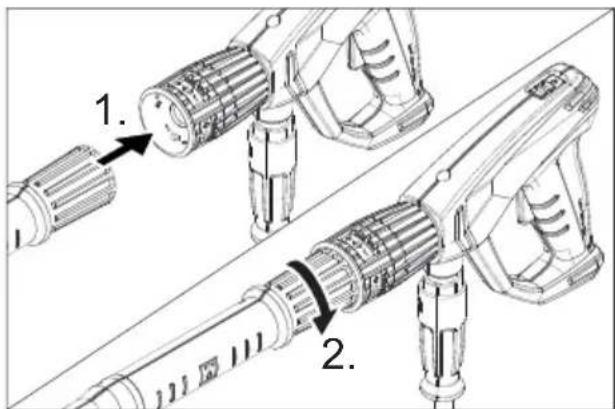

Obs! EASY!Lock-systemet förbinder komponenterna med en snabbgänga snabbt och säkert på bara ett varv.

→ Montera munstycke på strålröret (markering upptill på inställningsringen) och dra åt för hand (EASY!Lock).
→ Anslut strålröret och handsprutan och dra åt för hand (EASY!Lock).

På aggregat utan slangtrumma:

→ Anslut högtrycksslangen till handsprutan och maskinens högtrycksanslutning och dra åt för hand (EASY!Lock).

På aggregat med slangtrumma:

→ Placera veven i axeln på slangtrumman och se till att den hakar fast.
→ Lägg högtrycksslangen utsträckt innan den ska rullas in.
→ Rulla upp högtrycksslangen i jämna lager på slangtrumman genom att vrida på veven. Välj vridriktning på sådant sätt att högtrycksslangen inte böjs.
→ Anslut högtrycksslangen och handsprutan och dra åt för hand (EASY!Lock).

Idrifttagning

⚠️ WARNING

Skaderisk! Maskinen, tillbehören, matningsledningarna, och anslutningarna måste vara i felfritt skick. Maskinen får inte användas om den inte är felfri.

Elanslutning

△FARA

Skaderisk p.g.a. elektrisk stöt.

• Maskinen måste anslutas till elnätet med en stickkontakt. Det är förbjudet med en anslutning till elnätet som inte går att ta isär. Stickkontakten är avsedd för separeringen från elnätet.
• Aggregatet får endast anslutas till växelström.
• Maximalt tillåten nätimpedans på den elektriska anslutningspunkten (se Tekniska data) får inte överskridas. Vid oklarheter gällande den aktuella nätimpedansen som gäller för din anslutningspunkt, ta kontakt med ditt energiförsörjningsföretag.
• Stickkontakt och koppling hos en använd förlängningskabel måste vara vattentäta.
• Använd förlängningssladd med tillräckligt tvärsnitt (se "Tekniska data") och rulla av kabeln komplett från trumman.

Anslutningsvärde, se typskylt/Tekniska Data.

→ Linda upp nätkabeln och lägg den på golvet.
→ Anslut nätkontakten till ett vägguttag.

Vattenanslutning

Anslutning till vattenledningen

⚠️ WARNING

Beakta vattenleverantörens anvisningar och föreskrifter.

Enligt gällande föreskrifter får ma- skinen aldrig köras över dricksvat- tennätet utan systemavskiljare.

Passande systemavskiljare från

KÄRCHER, eller alternativt en systemavskiljare enligt EN 12729 typ BA, ska användas.

Vatten som runnit genom en systemavskiljare anses inte vara drickbart.

⚠FÖRSIKTIGHET

Anslut alltid systemavskiljaren till vattenförsörjningen, aldrig direkt till maskinen.

Se Tekniska Data för anslutningsvärden.

→ Anslut inmatningsslang (minsta längd 7,5 m, minsta diameter 1") till aggregatets vattenanslutning samt till vattenflöde (exempelvis en vattenkran).

Hänvisning:

Matningsslangen medföljer ej.

→ Öppna vattenförsörjning.

Suga upp vatten ur öppna behållare

→ Skruva fast sugslang med filter (Beställnr. 4.440-270,0) på vattenanslutningen.
→ Montera filter (Art-nr. 4.730-012.0) på sugslangen.
→ Lufta aggregatet:

Skruva bort munstycke.

Låt aggregatet arbeta tills vattnet är fritt från blåsor när det kommer ut.

Låt eventuellt aggregatet arbeta under 10 sekunder – stäng av. Upprepa detta flera gånger.

→ Stäng av aggregatet och skruva på munstycket igen.

Handhavande

⚠️FARA

Explosionsrisk!

Inga brännbara vätskor får fördelas med högtryckstvätten.

Vid användning av maskinen i riskområden (t.ex. bensinmackar) ska motsvarande säkerhetsföreskrifter beaktas.

Skaderisk! Håll i handsprutan och strålröret med båda händerna när du arbetar.

Skaderisk! Avdragsspaken och lässpaken får inte vara spärrade när maskinen används.

Skaderisk! Kontakta kundservice om lässpaken är defekt.

Skaderisk på grund av högtrycksvattenstråle. Dra säkerhetsspärren på handsprutan framåt innan du börjar arbeta med maskinen.

⚠ FÖRSIKTIGHET

Motorrengöring utföres endast på platser med passande oljeavskiljare (miljöskydd).

OBSERVERA

Risk för tilltäppning. Munstycken får endast placeras med öppningen uppåt i tillbehörsfacket.

Öppna/stänga handsprutan

→ Öppna handsprutan: Tryck på lässpaken och avdragsspaken.
→ Stäng handsprutan: Släpp lässpaken och avdragsspaken.

Drift med högtryck

Hänvisning:

Maskinen är utrustad med en tryckkontakt. Motorn startar bara när handsprutan är öppen.

→ Rulla av högtrycksslangen från slang-trumman.
→ Ställ huvudreglaget på "l".
→ Lås upp handsprutan genom att skjuta spärren bakåt.
→ Öppna handsprutpistolen.
→ Ställ in arbetstryck och vattenmängd genom att vrida (steglöst) på tryck- och mängdregulatorn (+/-).

Endast på HD 9/20-4...:

Vid minsta matningsmängd ser restvärmen från motorn till att vattnet värms upp til ca. 15 °C.

Välj typ av stråle

→ Stäng handspruta.
→ Vrid på munstyckeshöljet tills önskad symbol överenstämmer med markeringen:

	Rund högtrycksstråle (0°) till mycket envis smuts.
	Flat lågtrycksstråle (CHEM) vid användning med rengöringsmedel, eller rengöring med lågt tryck.
	Flat högtrycksstråle (25°) till smuts som sträcker sig över större yta.

Användning med rengöringsmedel

⚠️ WARNING

Olämpliga rengöringsmedel kan skada såväl aggregatet som det objekt som ska rengöras. Använd endast rengöringsmedel som godkänts av Kärcher. Beakta rekommenderad dosering samt anvisningar som medföljer rengöringsmedlen. Använd rengöringsmedel sparsamt för att skona miljön.

Beakta säkerhetsanvisningarna på rengöringsmedlen.

Kärcher-rengöringsmedel garanterar störningsfritt arbete. Fråga oss om råd eller beställ vår katalog, eller våra informationsblad beträffande rengöringsmedel.

→ Ställ flaskan med regöringsmedel i maskinens flaskhållare eller placera dunken med rengöringsmedel brevid maskinen. Två olika rengöringsmedel kan ställas in i maskinen samtidigt.

→ Dra ut rengöringsmedelsslangen och doppa ner den i flaskan eller dunken med rengöringsmedel.

→ Skruva på skruvlocket på flaskan eller dunken.

→ Ställ in munstycket på "CHEM".

→ Ställ in doseringsventilen för rengöringsmedel på önskat rengöringsmedel och önskad koncentration.

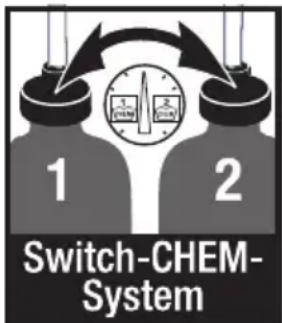

Switch-CHEM- System

Rekommenderade rengöringsmetoder

→ Spruta sparsamt med rengöringsmedel på den torra ytan och låt det verka (låt det inte torka).
→ Spola bort den upplösta smutsen med högtrycksstrålen.
→ Doppa filtret i rent vatten efter användning. Vrid doseringsventilen till högsta rengöringsmedels-koncentration. Starta aggregatet och spola med rent vatten under en minut.

Avbryta drift

→ Stäng handspruta.
Maskinen stängs av.
→ Öppna handsprutpistolen.
Maskinen startas igen.

Koppla från aggregatet

→ Stäng vattentillförseln.
→ Öppna handsprutpistolen.
→ Sätt på pumpen med strömbrytaren på maskinen och låt den gå i 5-10 sekunder.

→ Stäng handspruta.
→ Stäng av strömbrytaren "0/OFF".
→ Försäkra dig om att dina händer är torra när du drar ut nätkontakten.
→ Ta bort vattenanslutningen.
→ Tryck på handsprutan tills apparaten är trycklös.
→ Lås handsprutan genom att skjuta spärren framåt.

Endast på HD 9/20-4...:

⚠️FARA

Risk för skållning på grund av varmt vatten. Restvatten i det avstängda aggregatet kan värmas upp. När slangen tas bort från vattenanslutningen kan det uppvärmda vattnet spruta ut och förorsaka brännskador. Tag inte bort slangen förrän aggregatet är avkylt.

Förvara aggregatet

→ Placera handsprutan i hållaren.
→ Rulla upp högtrycksslangen och häng den över slanghållaren. eller
Rulla upp högtrycksslang på slangtrumma. Tryck in handtaget på veven för att blockera slangtrumman.
→ Rulla upp anslutningssladden på sladdhållaren.
→ Fäst kontakten med monterat clip.

Frostskydd

OBSERVERA

Frost förstör maskinen om den inte är helt tömd på vatten.

Förvara pumpen på frostfri plats.

Om frostfri förvaring inte är möjlig:

→ Töm ut vatten
→ Pumpa i handeln förekommande frostskyddsmedel genom aggregatet.

Hänvisning:

Använd vanligt frostskyddsmedel på glykolbas som erbjuds i handeln för bilar.

Beakta föreskrifter från tillverkaren av frostskyddsmedlet.

→ Kör aggregatet under max. 1 minut tills pump och ledningar är tomma.

Transport

⚠FÖRSIKTIGHET

Risk för personskador och materiella skador! Tänk på maskinens vikt vid transporten.

OBSERVERA

Skydda avdragsspaken mot skador under transporten.

→ Man håller aggregatet i handtaget och drar det bakom sig vid längre transporter.
→ Hos aggregat utan slangtrumma riktas skjutbygeln neråt för bärning av aggregatet. Håll i handtagen när aggregatet skall bäras, inte i skjutbygeln.
→ Innan maskinen transporteras liggande, ta ur flaskor med rengöringsmedel ut flaskhållaren och stäng igen dessa.
→ Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida.

Förvaring

⚠FÖRSIKTIGHET

Risk för personskador och materiella skador! Tänk på maskinens vikt vid lagringen. Denna maskin får endast lagras inomhus.

Skötsel och underhåll

⚠️FARA

Skaderisk om maskinen startar oavsiktligt och på grund av elektrisk stöt.

Stäng av aggregatet och dra ut nätkontakten innan arbete utförs på aggregatet.

Hänvisning:

Spillolja måste lämnas till insamlingsställen som är avsedda för detta. Lämna all använd olja där. Det är straffbart att förorena miljön med spillolja.

Säkerhetsinspektion/Serviceavtal

Kom överrens med försäljningsstället om att regelbundna säkerhetskontroller ska genomföras eller välj ett servicekontrakt. Be om råd.

Före all drift

→ Kontrollera om anslutningssladden är skadad (risk för elektrisk stöt) och låt auktoriserad serviceverkstad/elektriker omgående byta ut sladden om skador upptäcks.
→ Kontrollera högtrycksslangen så att den inte är skadad (risk för brott). Byt omedelbart ut skadad högtrycksslang.
→ Kontrollera om apparaten (pumpen) är tät 3 droppar vatten per minut är tillåtna och de kan droppa på apparatens undersida. Ring auktoriserad serviceverkstad vid kraftigare otäthet.

Varje vecka

→ Kontrollera oljenivån Kontakta kundservice omgående vid mjölkaktig olja (vatten i oljan).
→ Rengör silen i vattenanslutningen.
→ Rengör filtret på sugslangen för rengöringsmedel.

Endast HD 9/20-4:

Rengöra finfilter.

→ Gör aggregatet trycklöst.
→ Skruva bort fästskruv till aggregathuven och lyft bort huven.
→ Skruva av filtret med lock.
→ Rengör filter med rent vatten eller tryckluft.
→ Hopsättning i omvänd ordningsföljd.

Var 500:e driftstimme, minst en gång per år

→ Låt auktoriserad serviceverkstad utföra underhållet av apparaten.
→ Byt olja.

Oljebyte

Hänvisning:

För oljemängd samt typ av olja, se "Tekniska Data".

→ Skruva bort fästskruv till aggregathuven och lyft bort huven.
→ Tag av locket på oljebehållaren.
→ Tippa aggregatet framåt.

→ Släpp ut oljan i uppsamlingstråg.
→ Fyll långsamt på ny olja; luftblåsor måste försvinna.
→ Sätt tillbaka locket på oljebehållaren.
→ Sätt fast aggregathuven.

Åtgärder vid störningar

⚠️FARA

Skaderisk om maskinen startar oavsiktligt och på grund av elektrisk stöt.

• Stäng av aggregatet och dra ut nätkontakten innan arbete utförs på aggregatet.
• Låt bara den auktoriserade serviceverkstad kontrollera och reparera elektriska komponenter.
  – Vid störningar som inte finns med i det här kapitlet ska en auktoriserad serviceverkstad uppsökas vid tveksamheter och vid uttrycklig uppmaning.

Apparaten arbetar inte

→ Kontrollera om anslutningssladden är skadad.
→ Kontrollera nätspänning.
→ Ställ huvudreglaget på "0" och låt motorn svalna under min. 5 min. Om störningen uppträder igen, låt kundtjänsten testa aggregatet.
→ Kontakta auktoriserad serviceverkstad vid elektrisk defekt.

Aggregatet ger inget tryck

→ Ställ in munstycke på "Högtryck".
→ Rengör munstycke.
→ Byt ut munstycke.
→ Lufta aggregatet (se "Ibruktagning").
→ Kontrollera vattenflödet till pumpen (Tekniska Data).
→ Rengör sil i vattenanslutningen.
→ Kontrollera alla matarledningar till pumpen.
→ Uppsök auktoriserad serviceverkstad vid behov.

Pump ej tät

3 droppar vatten per minut är tillåtna och de kan droppa på apparatens undersida. Ring auktoriserad serviceverkstad vid kraftigare otäthet.

→ Låt auktoriserad serviceverkstad kontrollera aggregatet vid större otäthet.

Pumpen knackar

→ Kontrollera att sugledningar för vatten och rengöringsmedel är täta.
→ Stäng doseringsventilen för rengöringsmedel vid drift utan sådant medel.
→ Lufta aggregatet (se "Ibrukttagning").
→ Uppsök auktoriserad serviceverkstad vid behov.

Rengöringsmedel sugs inte in

→ Ställ in munstycket på "CHEM".
→ Kontrollera/rengör sugslang med filter
→ Öppna eller kontrollera/rengör doseringsventilen för rengöringsmedel.
→ Uppsök auktoriserad serviceverkstad vid behov.

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grund- läggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har god- känts av oss blir denna överensstämmelse- förklaring ogiltig.

Produkt: Högtryckstvätt

Typ: 1.524-xxx

Tillämpad metod för överensstämmelsevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

	Upmätt: Garanterad:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Typ HD 6/11-4 M		1.524-901.0	HD 6/15-4 M1.524-907.0	HD 6/16-4 M1.524-900.01.524-903.01.524-909.0
				HD 6/16-4 MX1.524-904.0
GB AU EU
Nätförsörjning
Spänning V 100 240 230
Strömart Hz 1~ 50
Motorvarvtal 1/min 1400
Anslutningseffekt kW 2,9 3,3 3,4
Säkring (trög, typ C) A 30 16
Skydd IPX5
Maximalt tillåten nätimpedans	Ohm -	0,294+j0,184
Förlängningssladd 30 m	mm2	2,5
Vattenanslutning
Inmatningstemperatur (max.) °C		60
Inmatningsmängd (min.)	l/t (l/min)	600 (10)
Sughöjd ur öppen behållare (20 °C)	m	0,5
Inmatningsstryck (max.)	MPa	1
Prestanda
Arbetstryck vatten (med standardmun-stycke)	MPa	3...11	3...15	3...16
Standardmunstyckets storlek		045 040	038
Max. driftövertryck	MPa	14	18	19
Matningsmängd	l/t (l/min)	250...600(4,2...10)	300...600 (5...10)
Insugning av rengöringsmedel	l/t (l/min)	0...40 (0...0,7)
Handsprutans rekylkraft (max.)	N	30
Beräknade värden enligt EN 60335-2-79
Hand-Arm Vibrationsvärde
Handspruta	m/s2	<2,5
Spolrör	m/s2	<2,5
Osäkerhet K	m/s2	1
Ljudtrycksnivå LpA	dB(A)	69
Osäkerhet KpA	dB(A)	1
Ljudteffektsnivå LWA + Osäkerhet KWA	dB(A)	84
Drivmedel
Oljemängd	I	0,5
Oljesorter		SAE 15W40
Mätt och vikt
Längd	mm	554
Bredd	mm	509
Höjd	mm	1000
Vikt utan tillbehör (MX)	kg	44,5	54	48 (50)
Typ HD 7/12-4 M		1.524-902.0	HD 7/16-4 M1.524-911.0	HD 7/18-4 M1.524-910.01.524-913.01.524-912.0
				HD 7/18-4 MX1.524-914.0
KAP KAP			EU
Nätförsörjning
Spänning V 220 400
Strömart Hz 1~ 60 3~ 60 3~ 50
Motorvarvtal 1/min 1400 1680 1400
Anslutningseffekt kW 3,5 4,1 4,7
Säkring (trög, typ C)	A	20	16
Skydd		IPX5
Maximalt tillåten nätimpedans Ohm	-	-	-
Förlängningssladd 30 m	mm2	4,0 2,5 2,5
Vattenanslutning
Inmatningstemperatur (max.) °C		60
Inmatningsmängd (min.)	l/t (l/min)	700 (11,7)
Sughöjd ur öppen behållare (20 °C)	m	0,5
Inmatningsstryck (max.)	MPa	1
Prestanda
Arbetstryck vatten (med standardmun-stycke)	MPa 3...12	3...16	3...18
Standardmunstyckets storlek		054 045	042
Max. driftövertryck	MPa	14	19	21
Matningsmängd	l/t (l/min)	300...700 (5...11,67)
Insugning av rengöringsmedel l/t (l/min)		0...40 (0...0,7)
Handsprutans rekylkraft (max.)	N	30	35	37
Beräknade värden enligt EN 60335-2-79
Hand-Arm Vibrationsvärde
Handspruta	m/s2	<2,5
Spolrör	m/s2	<2,5
Osäkerhet K	m/s2	1
Ljudtrycksnivå LpA	dB(A)	69	75
Osäkerhet KpA	dB(A)	1
Ljudteffektsnivå LWA + Osäkerhet KWA	dB(A)	84	90
Drivmedel
Oljemängd	I	0,5
Oljesorter		SAE 15W40	SAE 90 Hypoid
Mätt och vikt
Längd	mm	554
Bredd	mm	509
Höjd	mm	1000
Vikt utan tillbehör (MX)	kg	47,5	44,5	49 (52)
Typ HD 9/18 M		1.524-916.0	HD9/19 M1.524-915.01.524-919.0	HD 9/20-4 M1.524-924.0
				HD 9/20-4 MX1.524-927.0
KAP EU EU
Nätförsörjning
Spänning V 220 400
Strömart Hz 3~ 60 3~ 50
Motorvarvtal 1/min 3370 2800 1400
Anslutningseffekt kW 6,7 6,8 6,9
Säkring (trög, typ C) A 20		16
Skydd		IPX5
Maximalt tillåten nätimpedans	Ohm	-	-	0,222+j0,139
Förlängningssladd 30 m	mm2	4,0	2,5
Vattenanslutning
Inmatningstemperatur (max.) °C		60
Inmatningsmängd (min.)	l/t (l/min)	900 (15)
Sughöjd ur öppen behållare (20 °C)	m	0,5
Inmatningsstryck (max.)	MPa	1
Prestanda
Arbetstryck vatten (med standardmun-stycke)	MPa	18 4...18,5	4...20
Standardmunstyckets storlek		053 050
Max. driftövertryck	MPa	23	22,5	22
Matningsmängd	l/t (l/min)	900 (15)	450...890(7,5...14,8)	460...900(7,7...15)
Insugning av rengöringsmedel l/t (l/min)		0...40 (0...0,7)
Handsprutans rekylkraft (max.)	N	49
Beräknade värden enligt EN 60335-2-79
Hand-Arm Vibrationsvärde
Handspruta	m/s2	<2,5
Spolrör	m/s2	3,0		1,5
Osäkerhet K	m/s2	1
Ljudtrycksnivå LpA	dB(A)	76		75
Osäkerhet KpA	dB(A)	2		1
Ljudteffektsnivå LWA + Osäkerhet KWA	dB(A)	91		88
Drivmedel
Oljemängd	I	0,5 0,75
Oljesorter		SAE 90 Hypoid
Mätt och vikt
Längd	mm	554
Bredd	mm	509
Höjd	mm	1000
Vikt utan tillbehör (MX)	kg	48,6	42,1 (49)47 (55)	48 (50)
