NÁVOD K OBSLUZE HD 9204 M Plus Kärcher

Před prvním použitím svého za- řízení si přečtěte tento původní

návod k používání, řiďte se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Obsah

Bezpečnostní pokyny ..... CS 1

Používání v souladu s určením CS 2

Bezpečnostní zařízení ..... CS 2

Ochrana životního prostředí .. CS 3

Před uvedením do provozu... CS 3

Uvedení do provozu ..... CS 3

Obsluha. CS 4

Přeprava CS 6

Ukládání CS 6

Ošetřování a údržba ..... CS 6

Pomoc při poruchách ..... CS 7

Příslušenství a náhradní díly. . CS 8

Záruka.... CS 8

EU prohlášení o shodě ..... CS 8

Technické údaje CS 9

Prvky prístroje

Rozložte prosím počáteční stránku s obrázky

1 Uložení trysky

2 Rukojet'

3 Přípojka vysokého tlaku EASY!Lock

4 Přívod vody

5 Manometr

6 Kontrola stavu oleje

7 Olejová nádržka

8 Kryt prístroje

9 Spínač přístroje

10 Upevňovací šroub krytu přístroje

11 Uložení hadice

12 Držák ruční stříkací pistole

13 Tryska

14 Označení trysky

15 Pracovní nástavec EASY!Lock

16 Ovládání tlaku/množství (ne u HD 9/18 M)

17 Ruční stříkací pistole EASY!Force

18 Pojistná západka

19 Spouštěcí páčka

20 Bezpečnostní páka

21 Vysokotlaká hadice EASY!Lock

22 Posuvné rameno

23 Držák kabelu

24 Ventil na dávkování čisticích prostředků

25 Sací hadice na čisticí prostředek s fil- trem a šroubovacím víkem

26 Držák láhve na čisticí prostředek

27 Klika

28 buben na hadici

Barevné označení

– Obslužné prvky čisticího procesu jsou žluté.

– Obslužné prvky údržby a servisních oprav jsou světle šedé.

Bezpečnostní pokyny

– Před prvním uvedením do provozu bezpodmínečně čtěte bezpečnostní pokyny č. 5.951-949.0!

– Dodržujte aktuálně platné místní právní předpisy pro proudové kapalinové čerpadlo.

– Dodržujte aktuálně platné místní právní předpisy pro prevenci nehodovosti. Proudová kapalinová čerpadla je třeba pravidelně testovat a výsledky testů za-znamenávat písemně.

– Na přístroji/příslušenství se nesmí ne-provádět žádné úpravy.

Stupně nebezpečí

⚠NEBEZPEČÍ

Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k usmrcení.

⚠VAROVÁNÍ

Upozornění na potencionálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zraněním nebo usmrcení.

⚠UPOZORNĚNÍ

Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním.

POZOR

Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.

Symboly na zařízení

Vysokotlaké vodní paprsky mo- hou být při neodborném použí-

vání nebezpečné. Vysokotlakým vodním paprskem se nesmí mířit na osoby, elektrickou výstroj pod napětím, ani na zařízení samotné.

Podle platných předpisů nesmí být zařízení nikdy provozováno na vodovodní síti bez systémového oddělovače. Jedná se o vhodný systémový oddělovač firmy KÄRCHEI alternativně systémový oddělovač dající normě EN 12729 typ BA.

Voda, která protekla systémovým děličem, je hodnocena jako nikoliv pitná.

⚠UPOZORNĚNÍ

Systémový oddělovač připojujte vždy k přívodu vody nikoliv přímo k přístroji.

Používání v souladu s určením

Používejte výhradně toto vysokotlaké čisticí zařízení

– k čištění nízkotlakým vodním paprskem s použitím čisticích prostředků (např. čištění strojů, vozidel, stavebních strojů, nástrojů),

– k čištění vysokotlakým vodním pa- prskem bez použití čisticích prostředků (např. čištění fasád, teras, zahradní ná- řadí).

Na vytrvalou špínu doporučujeme frézu na nečistoty jako zvláštní příslušenství.

U zařízení HD...Plus je fréza na nečistoty součástí dodávky.

Požadavky na kvalitu vody:

POZOR

Jako vysokotlaké médium se smí používat pouze čistá voda. Znečištění vedou k předčasnému opotřebení nebo usazeninám v zařízení.

V případě použití recyklované vody, nesmí být překročeny následující mezní hodnoty.

hodnota pH 6,5...9,5
elektrická vodivost * vodivost	čistévody +1200μS/cm
usaditelné látky ** < 0,5 mg/l
filtrovatelné látky *** < 50 mg/l
uhlovodíky < 20 mg/l
chlorid < 300 mg/l
sírany < 240 mg/l
Vápník < 200 mg/l
celková tvrdost < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
železo < 0,5 mg/l
mangan < 0,05 mg/l
měd' < 2 mg/l
aktivní chlór	< 0,3 mg/l
bez nepříjemného zápachu
* Maximum celkem 2000 μS/cm** Objem vzorku 1 l, doba usazování 30 min*** žádné abrazivní látky

Bezpečnostní zařízení

Bezpečnostní prvky slouží k ochraně uživatele a nesmí být uvedeny mimo provoz nebo obcházena jejich funkce.

Přepadový ventil s tlakovým spínačem

Při snížení množství vody regulací tlaku/množství se otevře nadproudový ventil a část vody se vrátí do sací části čerpadla. Když se uvolní spouštěcí páčka na ruční stříkací pistoli, vypne tlakový spínač čerpadlo vysokotlaký paprsek se zastaví. Když se stlačí spouštěcí páčka, čerpadlo se znovu zapne.

Bezpečnostní ventil

Bezpečnostní ventil se otevře v případě překročení přípustného provozního přetlaku; voda teče zpátky k sací straně čerpadla.

Přepadový ventil, tlakový spínač a bezpečnostní ventil jsou nastaveny a zaplombovány od výrobce.

Nastavení provádí pouze zákaznická služba.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obal nezahazujte do domovního odpadu, ale odevzdejte jej k opětovnému zužitkování.

Přístroj je vyroben z hodnotných recyklovatelných materiálů, které je třeba znovu využít. Baterie, olej a podobné látky se nesmějí dostat do okolního prostředí. Použitá zařízení proto odevzdejte na příslušných sběrných místech

Elektrické a elektronické přístroje jsou často tvořeny složkami, které při nesprávném používání nebo nesprávné likvidaci mohou představovat potenciální riziko pro lidské zdraví a životní prostředí. Tyto složky jsou však nezbytné pro správnou funkci zařízení. Přístroj označený tímto symbolem nesmíte likvidovat v domovním odpadu.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

Před uvedením do provozu

Vybalení

– Obsah balení zkontrolujte při vybalení.
– Při přepravních škodách ihned informujte obchodníka.

Kontrola množství oleje

→ Hladinu oleje odečitejte na ukazateli, když zařízení stojí. Hladina oleje musí ležet nad úrovní obou ukazatelů.

Zapojte odvzdušňování olejové nádržky

→ Odšroubujte upevňovací šroub krytu přístroje, kryt přístroje sejměte.

→ Odřízněte špičku víka olejové nádržky.
→ Upevněte kryt zařízení.

Montáž příslušenství

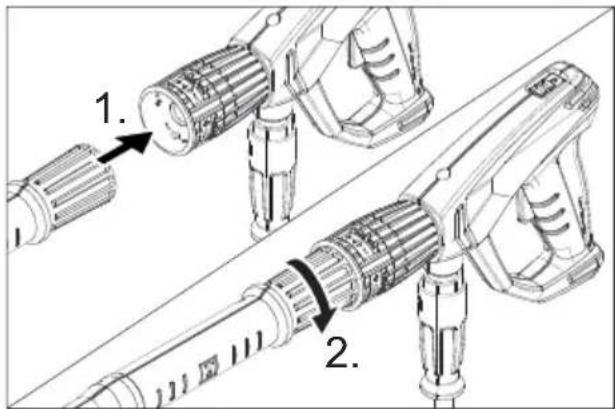

Upozornění: Systém EASY!Lock dokáže rychle a spolehlivě spojovat komponenty pouze jedním otočením rychlozávitu.

→ Trysku namontujte na proudnici (značka je na stavěcím kroužku nahoře) a utáhněte ji rukou (EASY!Lock).
→ Spojte pracovní nástavec s ruční stříkací pistolí a utáhněte jej rukou (EASY!Lock).

U zařízení bez hadicového bubnu:

→ Spojte vysokotlakou hadici s ruční stříkací pistolí a přípojkou vysokého tlaku na přístroji a utáhněte ji rukou (EASY!Lock).

U zařízení s hadicovým bubnem:

→ Kliku zasuňte do hřídele hadicového bubnu a zajistěte.
→ Před namotáním vysokotlakou hadici narovnejte.
→ Vysokotlakou hadici naviňte otáčením páky v rovnoměrných vrstvách na hadicový buben. Směr otáčení zvolte tak, aby vysokotlaká hadice nebyla nikde zalomena.
→ Spojte vysokotlakou hadici s ruční stříkací pistolí a utáhněte ji rukou (EA-SY!Lock).

Uvedení do provozu

⚠VAROVÁNÍ

Nebezpečí úrazu! Přístroj, příslušenství, přívodní vedení a připojení musí být v bezvadném stavu. Pokud jejich stav není bez závad, nelze přístroj používat.

Elektrické připojení

⚠NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem.

• Zařízení musí být nutně připojováno k elektrické síti prostřednictvím zástrčky. Nerozbíratelné připojení k síťovému proudu je zakázáno. Zástrčka slouží k oddělení od sítě.
  – Zařízení zapojujte pouze na střídavý proud.
• Maximální přípustná impedance sítě v bodě připojení elektriny (viz Technická data) nesmí být překročena. Nebudeteli jisti impedancí sítě ve Vašem bodě připojení, kontaktujte prosím Vašeho dodavatele elektriny.
  – Zástrčka a spojení používaného prodlužovacího vedení musí být vodotěsné.
• Použijte prodlužovací kabel s dostatečným průřezem (vize „technická data“) a odviňte jej z kabelového bubnu celý.
  Hodnoty připojení viz typový štítek, resp. Technické údaje.

→ Odviňte síťový kabel a uložte jej na podlahu.
→ Zapojte sít'ovou zástrčku do zásuvky.

Přívod vody

Přípojka k rozvodu vody

⚠VAROVÁNÍ

Dbejte na předpisy příslušné místní organizace zajišťující zásobování vodou.

Podle platných předpisů nesmí být zařízení nikdy provozováno na vodovodní síti bez systémového oddělovače. Jedná se o vhodný systémový oddělovač firmy KÄRCHER nebo alternativně systémový oddělovač odpovídající normě EN 12729 typ BA.

Voda, která protekla systémovým dělíčem, je hodnocena jako nikoliv pitná.

⚠UPOZORNĚNÍ

Systémový oddělovač připojujte vždy k přívodu vody nikoliv přímo k přístroji.

Hodnoty přípojky viz Technické údaje.

→ Připojte přívodní hadici (min. délka 7,5 m, min. průměr 1“) k vodní přípojce zařízení a k přívodu vody (například vodovodnímu kohoutku).

Upozornění:

Přívodní hadice není součástí dodávky.

→ Otevřete přívod vody.

Nasávání vody z otevřené nádrže

→ Na vodní přípojku našroubujte sací hadici (obj. č. 4.440-270.0).
→ Přiložte filtr (objednací č. 4.730-012.0) k sací hadici.
→ Přístroj odvzdušněte: Odšroubujte trysku. Zařízení nechte běžet tak dlouho, do- kud voda nevytéká bez bublin. Případně nechte zařízení běžet 10 vte- řin - vypněte. Postup opakujte víckrát.
→ Přístroj vypněte a znovu našroubujte trysku.

Obsluha

⚠NEBEZPEČÍ

Nebezpečí výbuchu!

K postříku nepoužívejte hořlavé tekutiny. Používáte-li přístroj v nebezpečných prostorách (např. čerpací stanice), je nezbytné dodržovat příslušné bezpečnostní předpisy. Nebezpečí úrazu! Při práci držte ruční stříkací pistoli a pracovní nástavec oběma rukama. Nebezpečí úrazu! Spouštěcí páčka a bezpečnostní páka ruční stříkací pistole nesmí být při provozu zablokované.

Nebezpečí úrazu! Při poškození bezpečnostní páky kontaktujte zákaznický servis. Nebezpečí úrazu vysokotlakým vodním paprskem. Před zahájením prací na přístroji posuňte pojistnou západku na ruční stříkací pistoli směrem dopředu.

⚠UPOZORNĚNÍ

Motory čistěte jen na místech vybavených odpovídajícím odlučovačem oleje (ochrana životního prostředí).

POZOR

Nebezpečí ucpání. Trysky vkládejte do při-hrádky příslušenství vždy jen ústím nahoru.

Otevírání/zavírání ruční stříkací pistole

→ Otevření ruční stříkací pistole: Zatáhněte za bezpečnostní páku a spouštěcí páčku.
Zavření ruční stříkací pistole: Uvolněte bezpečnostní páku a spouštěcí páčku.

Provoz s vysokým tlakem

Upozornění:

Zařízení je vybaveno tlakovým spínačem. Motor běží jen tehdy, když je ruční stříkací pistole otevřená.

→ Vysokotlakou hadici odviňte z hadicového bubnu zcela.
→ Hlavní spínač nastavte na „I“.
→ Odjistěte Ruční stříkací pistoli posunutím pojistky dozadu.
→ Otevřete ruční stříkací pistoli.
→ Nastavte pracovní tlak a průtok vody otáčením (spojitým) regulátoru tlaku a průtoku (+/-).

Pouze u HD 9/20-4...:

Při minimálním čerpaném množství způsobuje odpadní teplo motoru ohřátí vody cca 15 °C.

Volba typu paprsku

→ Zavřete ruční stříkací pistoli.
→ Otáčejte pouzdrem trysky, dokud požadovaný symbol nesouhlasí s označením:

	Vysokotlaký kulatý paprsek (0°) pro zvláště vytrvalá znečištění
	Nízkotlaký plochý paprsek (CHEM) pro provoz s čisticím prostředkem nebo čištění při malém tlaku
	Vysokotlaký plochý paprsek (25°) pro velkoplošná znečištění

Provoz s použitím čisticího prostředku

⚠VAROVÁNÍ

Nevhodné čisticí prostředky mohou poškodit jak zařízení tak čištěný předmět. Používejte pouze čisticí prostředky schválené firmou Kärcher. Řid'te se doporučeným dávkováním a pokyny, které jsou přiloženy k čisticím prostředkům. V zájmu ochrany životního prostředí aplikujte čisticí prostředky šetrně.

Dodržujte bezpečnostní pokyny uvedené na čisticích prostředcích.

Bezporuchovou práci zajišťují čistidla Kärcher. Nechte si prosím poradit nebo se podívejte do našeho katalogu nebo informačního letáku o čistidlech.

→ Láhev na čisticí prostředek umístěte do držáku láhve na zařízení nebo postavte vedle zařízení kanystr na čisticí prostředek. V zařízení lze sladit současné používání dvou různých čisticích prostředků.
→ Vytáhněte hadici na čisticí prostředek a ponořte ji do láhve nebo kanystru s čisticím prostředkem.
→ Na láhev nebo kanystr našroubujte šroubovací víko.

→ Trysku nastavte na „CHEM“.

→ Dávkovací ventil čisticího prostředku nastavte na požadovaný čisticí prostředek a požadovanou koncentraci.

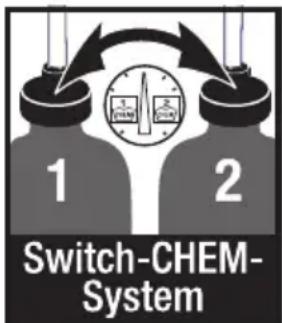

1 2 Switch-CHEM- System

Doporučovaná metoda čištění

→ Čisticí prostředek úsporně nastříkejte na suchý povrch a nechte působit (ne však zaschnout).
→ Uvolněnou nečistotu opláchněte vysokotlakým paprskem.
→ Po provozu ponořte filtr do čisté vody. Dávkovací ventil otočte do polohy pro maximání koncentraci čisticího prostředku. Spust'te zařízení a oplachujte do čista po dobu jedné minuty.

Přerušení provozu

→ Zavřete ruční stříkací pistoli. Přístroj se vypne.
→ Otevřete ruční stříkací pistoli. Přístroj se opět zapne.

Vypnutí zařízení

→ Zavřete vodovodní přívod.
→ Otevřete ruční stříkací pistoli.
→ Zapněte čerpadlo hlavním spínačem a nechte jej běžet 5–10 sekund.
→ Zavřete ruční stříkací pistoli.

→ Hlavní spínač nastavte na „0/OFF“ (0/VYP).
→ Síťovou zástrčku vytahujte ze zásuvky pouze suchýma rukama.
→ Sejměte přípojku vody.
→ Aktivujte ruční stříkací pistoli, dokud přístroj není bez tlaku.
→ Zajistěte ruční stříkací pistoli posunutím pojistky dopředu.

Pouze u HD 9/20-4...:

⚠NEBEZPEČÍ

Nebezpečí opaření horkou vodou. Zbytková voda obsažená ve vypnutém zařízení se může zahřát. V případě vytažení hadice z přívodu vody může zahřátá voda vystříknout a způsobit opaření. Hadici odpojte teprve poté, co se zařízení ochladilo.

Uložení přístroje

→ Ruční stříkací pistoli zasuňte do držáku.
→ Vysokotlakou hadici naviňte a zavěšte ji nad uložení hadice. nebo
Vysokotlakou hadici naviňte na hadicový buben. Zasuňte dovnitř držák páky, aby byl hadicový buben blokován.
→ Přívodní kabel naviňte kolem držáku kabelu.
→ Zástrčku upevněte namontovanou sponou.

Ochrana proti zamrznutí

POZOR

Mráz zničí zařízení, ze kterého nebyla zce- la odstraněna voda.

Zařízení ukládejte na místě, kde nemrzne.

Pokud nelze uložit na místo, kde nemrzne:

→ Vypust'te vodu.
→ Načerpejte do přístroje běžnou nemrznoucí směs.

Upozornění:

použijte běžnou nemrznoucí směs pro automobily na bázi glykolu.

Řid'te se návodem k zacházení od výrobce nemrznoucí směsi.

→ Přístroj nechte běžet maximálně 1 minutu, dokud se čerpadlo a vedení nevyprázdní.

Přeprava

⚠UPOZORNĚ NÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při přepravě.

POZOR

Během přepravy chraňte spouštěcí páčku před poškozením.

→ Je-li třeba zařízení přenášet na delší vzdálenosti, tahejte je za sebou za ru- kojet'.
→ U zařízení bez hadicového bubnu přestavte před přepravou posuvné rameno dolů. Zařízení při přenášení uchopte za rukojeti, ne za posuvné rameno.
→ Před přepravou v poloze vleže vyjměte láhve na čisticí prostředek z držáku lahví a zavřete je.
→ Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlopení podle platných předpisů.

Ukládání

⚠UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.

Toto zařízení smí být uskladněno pouze v uzavřených prostorách.

Ošetřování a údržba

⚠NEBEZPEČÍ

Hrozí nebezpečí úrazu omylem spuštěným zařízením a elektrickým zkratem.

Před každou prací na zařízení vždy zařízení vypněte a vytáhněte sít'ovou zástrčku.

Upozornění:

Použitý olej smí být likvidován jen na příslušných sběrných místech. Použitý olej odevzdejte na těchto místech. Znečišt’ování životního prostředí použitým olejem je trestné.

Bezpečnostní inspekce/smlouva o údržbě

Se svým obchodníkem se můžete dohodnout na pravidelných bezpečnostních prohlídkách nebo uzavřít smlouvu o údržbě. Jsme Vám k dispozici s termíny konzultací.

Před každým provozováním

→ Zkontrolujte připojovací kabel, zda není poškozen (nebezpečí zasažení elektrickým výbojem), poškozený připojovací kabel dejte neprodleně vyměnit autorizovaným zákaznickým servisem nebo odborníkem na elektroinstalace.
→ Zkontrolujte případná poškození vysokotlaké hadice (nebezpečí prasknutí). Poškozenou hadici ihned vyměňte.
→ Zkontrolujte, zda přístroj (čerpadlo) těsní. 3 kapky vody za minutu jsou přípustné, mohou vystupovat na spodni straně přístroje. Při výraznější netěsnosti vyhledejte zákaznickou službu.

Týdenní

→ Zkontrolujte stav oleje. Při mléčném za- barvení oleje (voda v oleji) se okamžitě obrat'te na oddělení služeb zákazníkům.
→ Vyčistěte síto v přípojce vody.
→ Filtr očistěte na sací hadici čisticího prostředku.

Pouze u HD 9/20-4:

Jemný filtr vyčistěte.

→ Vypněte tlak v přístroji.
→ Odšroubujte upevňovací šroub krytu přístroje, kryt přístroje sejměte.
→ Odšroubujte víčko filtru.
→ Filtr čistěte čistou vodou nebo tlakovým vzduchem.
→ V opačném pořadí opět smontujte.

Vždy po 500 provozních hodinách, nejméně ročně

→ Údržbu přístroje zajistěte přes zákaznický servis.
→ Vyměňte olej.

Výměna oleje

Upozornění:

Množství a druh oleje viz „Technické údaje“.

→ Odšroubujte upevňovací šroub krytu přístroje, kryt přístroje sejměte.
→ Sundejte víko olejové nádrže.
→ Zařízení nakloňte dopředu.
→ Vypust'te olej v záchytné nádobě.

→ Pomalu plňte novým olejem; vzduchové bubliny musejí unikat.
→ Nasad'te zpět víko olejové nádrže.
→ Upevněte kryt zařízení.

Pomoc při poruchách

⚠NEBEZPEČÍ

Hrozí nebezpečí úrazu omylem spuštěným zařízením a elektrickým zkratem.

• Před každou prací na zařízení vždy zařízení vypněte a vytáhněte síťovou zástrčku.
  – Elektrické díky dávejte kontrolovat a opravovat pouze do autorizovaného zákaznického servisu.
  – U poruch, které nejsou vyjmenovány v této kapitole, vyhledejte v pochybnos- tech a v případě výslovného odkazu autorizovaný zákaznický servis.

Přístroj neběží

→ Zkontrolujte, zda není poškozen připo- jovací kabel.
→ Zkontrolujte síťové napětí.
→ Hlavní přístroj nastavte na „0“ a motor nechte na nejméně 5 minut vychladnout. Pokud se poté porucha opět objeví, nechte přístroj zkontrolovat zákaznickou službou.
→ Při elektrické závodě vyhledejte zákaznickou službu.

Zařízení nelze natlakovat

→ Trysku nastavte na „vysoký tlak“.
→ Vyčistěte trysku.
→ Vyměňte trysku.
→ Zařízení odvzdušněte (viz "Uvedení do provozu").
→ Zkontrolujte množství přívodní vody (viz Technické údaje).
→ Vyčistěte síto v přípojce vody.
→ Zkontrolujte všechny přívody k čerpadlu.
→ V případě potřeby vyhledejte zákaznickou službu.

Čerpadlo netěsné

3 kapky vody za minutu jsou přípustné, mo- hou vystupovat na spodni straně přístroje.

Při výraznější netěsnosti vyhledejte zákaznickou službu.

→ Při větší netěsnosti nechte přístroj zkontrolovat zákaznickou službou.

Čerpadlo klepe

→ Zkontrolujte těsnost vedení, která nasávají vodu a čisticí prostředky.
→ Dávkovací ventil čisticích postředků v případě provozu bez čisticích prostředků zavřete.
→ Zařízení odvzdušněte (viz "Uvedení do provozu").
→ V případě potřeby vyhledejte zákaznickou službu.

Není nasáváno čistidlo

→ Trysku nastavte na „CHEM“.
→ Zkontrolujte/vyčistěte sací hadici na čisticí prostředek s filtrem
→ Otevřete nebo zkontrolujte/vyčistěte dávkovací ventil čistidla.
→ V případě potřeby vyhledejte zákaznickou službu.

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a originální náhradní díly, ty poskytují záruku bezpečného a bezporuchového provozu přístroje. Informace o příslušenství a náhradních dílech naleznete na adrese www.kaercher.com.

Záruka

V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům.

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost.

Výrobek: Vysokotlaký čistič

Typ: 1.524-xxx

Příslušné směrnice EU:

Použité harmonizační normy

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 62233: 2008

HD 6/11, HD 6/15, HD 7/12, HD 7/18, HD 9/19

EN 61000-3-3: 2006

HD 6/16, HD 9/20:

EN 61000-3-11: 2000

Použitý postup posuzování shody:

2000/14/ES: Příloha V

Hladinu akustického dB(A)

	Namerenou:	Garantovanou:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Zplnomocněná osoba pro sestavení dokumentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Typ HD 6/11-4 M		1.524-901.0	HD 6/15-4 M1.524-907.0	HD 6/16-4 M1.524-900.01.524-903.01.524-909.0
				HD 6/16-4MX1.524-904.0
GB AU EU
Sít'ové vedení
Napětí V 100 240 230
Druh proudu Hz 1~ 50
Ótáčky motoru 1/min. 1400
Příkon kW 2,9 3,3 3,4
Pojistka (pomalá, char. C) A 30 16
Ochrana IPX5
Maximálně přípustná impedance sítě	ohmů	-		0,294+j0,184
Prodlužovací kabel 30 m	mm2	2,5
Přívod vody
Teplota přívodu (max.)	°C	60
Přiváděné množství (min.)	l/hod. (l/min.)	600 (10)
Sací výška z otevřené nádoby (20 °C)	m	0,5
Přívodní tlak (max.)	MPa	1
Výkonnostní parametry
Provozní tlak vody (se standardní tryskou)	MPa	3...11	3...15	3...16
Velikost standardní trysky		045 040	038
Maximální provozní přetlak	MPa	14	18	19
Čerpané množství	l/hod. (l/min.)	250...600(4,2...10)	300...600 (5...10)
Sání čistícího prostředku	l/hod. (l/min.)	0...40 (0...0,7)
Síla zpětného nárazu vysokotlaké pisto-le (max.)	N	30
Zjištěné hodnoty dle EN 60335-2-79
Hodnota vibrace ruka-paže
Ruční stříkací pistole	m/s2	<2,5
Proudová trubice	m/s2	<2,5
Kolísavost K m/s	2	1
Hladina akustického tlaku LpA	dB(A)	69
Kolísavost KpA	dB(A)	1
Hladina akustického výkonu LWA+ Kolí-savost KWA	dB(A)	84
Provozní látky
Množství	I	0,5
Druh		SAE 15W40
Rozměry a hmotnost
Délka	mm 554
Šířka	mm 509
Výška	mm	1000
Hmotnost bez příslušenství (MX)	kg	44,5	54	48 (50)
Typ HD 7/12-4 M		1.524-902.0	HD 7/16-4 M1.524-911.0	HD 7/18-4 M1.524-910.01.524-913.01.524-912.0
				HD 7/18-4MX1.524-914.0
KAP KAP			EU
Sit'ové vedení
Napětí V 220 400
Druh proudu Hz 1~ 60 3~ 60 3~ 50
Otáčky motoru 1/min. 1400 1680 1400
Příkon kW 3,5 4,1 4,7
Pojistka (pomalá, char. C) A	20	16
Ochrana		IPX5
Maximálně přípustná impedance sitě	ohmů	-	-	-
Prodlužovací kabel 30 m	mm2	4,0 2,5 2,5
Přívod vody
Teplota přívodu (max.) °C		60
Přiváděné množství (min.)	l/hod. (l/min.)	700 (11,7)
Sací výška z otevřené nádoby (20 °C)	m	0,5
Přívodní tlak (max.)	MPa	1
Výkonnostní parametry
Provozní tlak vody (se standardní tryskou)	MPa	3...12	3...16	3...18
Velikost standardní trysky		054	045 042
Maximální provozní přetlak	MPa	14	19	21
Čerpané množství	l/hod. (l/min.)	300...700 (5...11,67)
Sání čistícího prostředku	l/hod. (l/min.)	0...40 (0...0,7)
Síla zpětného nárazu vysokotlaké pisto-le (max.)	N	30	35	37
Zjištěné hodnoty dle EN 60335-2-79
Hodnota vibrace ruka-paže
Ruční stříkací pistole	m/s2	<2,5
Proudová trubice	m/s2	<2,5
Kolísavost K m/s	2	1
Hladina akustického tlaku LpA	dB(A)	69	75
Kolísavost KpA	dB(A)	1
Hladina akustického výkonu LWA+ Kolí-savost KWA	dB(A)	84	90
Provozní látky
Množství	I	0,5
Druh		SAE 15W40	SAE 90 hypoidní
Rozměry a hmotnost
Délka	mm	554
Šířka	mm	509
Výška	mm	1000
Hmotnost bez příslušenství (MX)	kg	47,5	44,5	49 (52)
Typ HD 9/18 M		1.524-916.0	HD9/19 M1.524-915.01.524-919.0	HD 9/20-4 M1.524-924.0
				HD 9/20-4MX1.524-927.0
KAP EU			EU
Sít'ové vedení
Napětí V 220 400
Druh proudu Hz 3~ 60 3~ 50
Otáčky motoru 1/min. 3370 2800 1400
Příkon kW 6,7 6,8 6,9
Pojistka (pomalá, char. C) A 20	16
Ochrana		IPX5
Maximálně přípustná impedance sítě	ohmů	-	-	0,222+j0,139
Prodlužovací kabel 30 m	mm2	4,0	2,5
Přívod vody
Teplota přívodu (max.)	°C	60
Přiváděné množství (min.)	l/hod. (l/min.)	900 (15)
Sací výška z otevřené nádoby (20 °C)	m	0,5
Přívodní tlak (max.)	MPa	1
Výkonnostní parametry
Provozní tlak vody (se standardní tryskou)	MPa	18 4...18,5	4...20
Velikost standardní trysky		053 050
Maximální provozní přetlak	MPa	23	22,5	22
Čerpané množství	l/hod. (l/min.)	900 (15)	450...890(7,5...14,8)	460...900(7,7...15)
Sání čistícího prostředku	l/hod. (l/min.)	0...40 (0...0,7)
Síla zpětného nárazu vysokotlaké pisto-le (max.)	N	49
Zjištěné hodnoty dle EN 60335-2-79
Hodnota vibrace ruka-paže
Ruční stříkací pistole	m/s2	<2,5
Proudová trubice	m/s2	3,0		1,5
Kolísavost K m/s	2	1
Hladina akustického tlaku LpA	dB(A)	76		75
Kolísavost KpA	dB(A)	2		1
Hladina akustického výkonu LWA+ Kolí-savost KWA	dB(A)	91		88
Provozní látky
Množství	I 0,5 0,75
Druh		SAE 90 hypoidní
Rozměry a hmotnost
Délka	mm	554
Šířka	mm	509
Výška	mm	1000
Hmotnost bez příslušenství (MX)	kg	48,6	42,1 (49)47 (55)	48 (50)

Pred prvo uporabo Vaše napra-ve preberite to originalno navo-

Bezpečnostné pokyny..... SK 1

jeho určením ...... SK 2

Bezpečnostné prvky ..... SK 2

Starostlivost' a údržba ..... SK 7

Technické údaje SK 10

Prvky prístroja

11 Odkladací priestor na hadicu

15 Pracovný nadstavec EASY!Lock

18 Bezpečnostná západka

19 Spúšťacia páka

20 Poistná páka

21 Vysokotlaková hadica EASY!Lock

22 Posuvná rukovät'

23 Držiak káblov

24 Dávkovací ventil čistiaceho prostriedku

25 Nasávacia hadica čistiaceho prostriedku s filtrom a krytom so závitom

Toto vysokotlakové čistiace zariadenie používajte výhradne

→ Na hriadel hadicového bubna nasuňte kluku a nechajte ju zapadnút na svoje miesto.
→ Pred navíjaním vysokotlakovú hadicu roztiahnite a narovnajte.
→ Otáčaním kl'uky naviňte vysokotlakovú hadicu na hadicový bubon v rovnomerných vrstvách. Smer otáčania zvol'te tak, aby sa vysokotlaková hadica nezlomila.
→ Vysokotlakovú hadicu spojte s ručnou striekacou pištol'ou a pevne utiahnite rukou (EASY!Lock).

Elektrické pripojenie

⚠NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom.

Rešpektujte platné predpisy vodárenského podniku.

Pripojovacie hodnoty nájdete v technických údajoch.

Nebezpečenstvo výbuchu!

→ Ručnú striekaciu pištol' uzavrite.
→ Otáčajte telesom dýzy, až kým požadovaný symbol nie je zarovno s označením.

Dodržujte bezpečnostné pokyny uvedené na čistiacich prostriedkoch.

Počas prepravy chráňte poistnú páku pred poškodením.

Starostlivost' a údržba

⚠NEBEZPEČENSTVO

Bezpečnostná inšpekcia / zmluva o údržbe

Pred každým použitím

Vyčistite jemný filter.

Výrobok: Vysokotlakový čistič

Typ: 1.524-xxx

Úroveň akustického výkonu dB(A)

	Nameraná: Zaručovaná:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88
