GEBRUIKSAANWIJZING HD 9204 M Plus Kärcher

Lees vóór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Inhoudsopgave

Apparaat-elementen ..... NL 1

Veiligheidsinstructies. . . . . . . NL 1

Reglementair gebruik ..... NL 2

Veiligheidsinrichtingen ..... NL 2

Zorg voor het milieu .... NL 3

Voor de inbedrijfstelling.....NL 3

Inbedrijfstelling .... NL 4

Bediening NL 5

Vervoer NL 6

Opslag. NL 7

Onderhoud .... NL 7

Hulp bij storingen .... NL 8

Toebehoren en reserveonderde-

len NL 8

Garantie NL 8

EU-conformiteitsverklaring ... NL 9

Afbeeldig naar voren uitklappen a.u.b.

1 Straalpijpopbergvak

2 G r e e p

3 Hogedrukaansluiting EASY!Lock

4 Wateraansluiting

5 Manometer

6 Oliepeilindicatie

7 Oliereservoir

8 Apparaatkap

9 Apparaatschakelaar

10 Bevestigingsschroef apparaatkap

11 Slangopbergvak

12 Houder voor handspuitpistool

13 Sproeier

14 Markering van de sproeier

15 Straalbuis EASY!Lock

16 Druk-/volumeregeling (niet bij HD 9/18 M)

17 Handspuitpistool EASY!Force

18 Veiligheidspal

19 Hendel

20 Veiligheidshendel

21 Hogedrukslang EASY!Lock

22 Schuifbeugel

23 Kabelhouder

24 Reinigingsmiddel-doseerapparaat

25 Reinigingsmiddel-zuigslang met filter en schroefdeksel

26 Flessenhouder voor reinigingsmiddel

27 Krukhendel

28 Slangtrommel

Kleurmarkering

- Bedieningselementen voor het reini- gingsproces zijn geel.

- Bedieningselementen voor het onderhoud en de service zijn lichtgrijs.

Veiligheidsinstructies

- Voor de eerste inbedrijfstelling veiligheidsinstructies nr. 5.951-949.0 in elk geval lezen!

- Overeenkomstige nationale voorschriften van de wetgever voor stralers van vloeistoffen in acht nemen.

- Overeenkomstige nationale voorschriften van de wetgever inzake ongevallenpreventie in acht nemen. Stralers van vloeistoffen moeten regelmatig gecontroleerd worden en het resultaat van de controle moet schriftelijk vastgelegd worden.

- U mag geen veranderingen aan het apparaat / de toebehoren aanbrengen.

Gevarenniveaus

⚠ GEVAAR

Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.

⚠ WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden.

⚠VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden.

Symbolen op het apparaat

Hogedrukstralen kunnen ge- vaarlijk zijn wanneer ondeskun-

digen het apparaat bedienen. U mag de straal mag niet richten op personen, dieren, onder stroom staande voorwerpen of de hogedrukreiniger zelf.

Conform de geldige voorschriften mag het apparaat nooit zonder systeemscheider aan het drinkwater-net gebruikt worden. Er moet een geschikte systeemscheider van de firma KÄRCHER of alternatief een systeemscheider conform EN 12729 type BA gebruikt worden.

Water dat door een systeemscheider is gestroomd, wordt als niet-drinkbaar beschouwd.

⚠VOORZICHTIG

Sluit de systeemscheider altijd aan de watertoevoer en nooit direct aan het apparaat aan.

Deze hogedrukreiniger uitsluitend gebruiken

- voor het reinigen met de lagedrukstraal en reinigingsmiddel (bv. reinigen van machines, voertuigen, bouwwerken, werktuigen),

- voor reinigen met hogedrukstraal zonder reinigingsmiddel (bv. reinigen van gevels, terrassen, tuingereedschap).

Voor hardnekkig vuil raden wij de vuilfrees als bijzondere toebehoren aan.

Bij HD...Plus behoort de vuilfrees tot de leveringsomvang.

Eisen aan de waterkwaliteit:

LET OP

Als hogedrukmedium mag uitsluitend schoon water worden gebruikt. Verontreini-gingen geven aanleiding tot vroegtijdige slijtage of afzettingen in het apparaat.

Als gerecycleerd water wordt gebruikt, mo- gen de volgende grenswaarden niet over- schreden worden.

pH-waarde 6,5...9,5
elektrische geleidbaarheid *	Geleidbaar-heid vers wa-ter +1200 μS/cm
afzetbare stoffen ** < 0,5 mg/l
uitfilterbare stoffen *** < 50 mg/l
Koolwaterstoffen < 20 mg/l
Chloride < 300 mg/l
Sulfaat < 240 mg/l
Calcium < 200 mg/l
Totale hardheid < 28 °dH	< 50 °TH< 500 ppm(mg CaCO3/l)
IJzer < 0,5 mg/l
Mangaan < 0,05 mg/l
Koper < 2 mg/l
Actieve chloor < 0,3 mg/l
vrij van kwalijke geurtjes
* Maximum in totaal 2000 μS/cm** Testvolume 1 l, afzettijd 30 min*** geen abrasieve stoffen

Veiligheidsinrichtingen

Veiligheidsinrichtingen dienen voor de bescherming van de gebruiker en mogen niet buiten werking gezet of in hun functie omzeild worden.

Overstroomklep met drukschakelaar

Bij het verlagen van de waterhoeveelheid met de druk-/volumeregeling gaat de overstroomklep open en stroomt een deel van het water terug naar de zuigkant van de pomp.

Als de bedieningshendel aan het handspuitpistool losgelaten wordt, schakelt de drukschakelaar de pomp uit, de hogedrukstraal stopt. Als de bedieningshendel aangetrokken wordt, schakelt de pomp opnieuw in.

Veiligheidsklep

De veiligheidsklep gaat open indien de toegelaten bedrijfsoverdruk overschreden wordt, het water stroomt terug naar de aanzuigkant van de pomp.

Overstroomklep, drukschakelaar en veiligheidsklep zijn in de fabriek ingesteld en verzegeld.

Instelling uitsluitend door de klantendienst.

Zorg voor het milieu

	Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpak-kingsmateriaal niet bij het huis-houdelijk afval, maar bied het aan voor hergebruik.
	Onbruikbaar geworden appara-ten bevatten waardevolle mate-rialen die geschikt zijn voor her-gebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stof- fen mogen niet in het milieu be-landen. Verwijder overbodig ge- worden apparatuur daarom via geschikte inzamelpunten.

Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijke gezondheid en het milieu als ze foutief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zorgen er desal-niettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden afgevoerd.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

Voor de inbedrijfstelling

Uitpakken

• De inhoud van de verpakking controle- ren bij het uitpakken.
• Bij transportschade onmiddellijk de handelaar op de hoogte brengen.

Oliepeil controleren

→ Oliepeilaanduiding aflezen bij een rechtopstaand apparaat. Het oliepeil moet boven beide wijzers liggen.

Ontluchting oliereservoir activeren

→ Bevestigingsschroef van de apparaatkap losdraaien, apparaatkap verwijderen.
→ Punt van het oliereservoirdeksel afsnijden.
→ Apparaatkap bevestigen.

Toebehoren monteren

Opmerking: Het EASY!Lock-systeem verbindt componenten door een snelschroef-verbinding met slechts één omdraaiing snel en veilig.

→ Sproeier op de straalbuis monteren (markeringen op de stelring bovenaan) en handvast aandraaien (EASY!Lock).
→ Straalbuis met handspuitpistool verbinden en handvast aandraaien (EA-SY!Lock).

Bij apparaten zonder slangtrommel:

→ Hogedrukslang met handspuitpistool en hogedrukaansluiting van het apparaat verbinden en handvast aandraaien (EASY!Lock).

Bij apparaten met slangtrommel:

→ Krukhendel in de slangtrommelas steken en laten klikken.
→ hogedrukslang voor het oprollen ge-strekt leggen.
→ Hogedrukslang in gelijkmatige lagen op de slangtrommel wikkelen door aan de krukhendel te draaien. Draairichting zo-danig kiezen dat de hogedrukslang niet geknikt wordt.
→ Hogedrukslang met handspuitpistool verbinden en handvast aandraaien (EASY!Lock).

Inbedrijfstelling

⚠ WAARSCHUWING

Gevaar voor letse! Apparaat, toebehoren, toevoerleidingen en aansluitingen moeten in een perfecte toestand zijn. Als dat niet het geval is, mag het apparaat niet gebruikt worden.

Elektrische aansluiting

⚠GEVAAR

Verwondingsgevaar door elektrische schok

• Het apparaat moet zeker met een stekker aangesloten worden op het elektriciteitsnet. Een niet-scheidbare verbinding met het stroomnet is verboden. De stekker dient voor de netscheiding.
• Apparaat uitsluitend aansluiten op wisselstroom.
• De maximaal toegelaten netimpedantie aan het elektrische aansluitpunt (zie Technische gegevens) mag niet overschreden worden. In geval van onduidelijkheden in verband met de netimpedantie aan uw aansluitpunt neemt u best contact op met uw electriciteitsmaatschappij.
• Stekker en verbinding van een gebruikte verlengkabel moeten waterdicht zijn.
• Verlengingskabel met een voldoende grote diameter gebruiken (zie „Technische gegevens“) en volledig van de kabeltrommel wikkelen.

Aansluitwaarden zie typeplaatje/Technische gegevens.

→ Netsnoer afwikkelen en op de grond leggen.
→ Netstekker in een stopcontact steken.

Wateraansluiting

Aansluiting aan de waterleiding

⚠ WAARSCHUWING

Voorschriften van de watermaatschappij in acht nemen.

Conform de geldige voorschriften mag het apparaat nooit zonder systeemscheider aan het drinkwater-net gebruikt worden. Er moet een geschikte systeemscheider van de firma KÄRCHER of alternatief een systeemscheider conform EN 12729 type BA gebruikt worden.

Water dat door een systeemscheider is gestroomd, wordt als niet-drinkbaar beschouwd.

⚠VOORZICHTIG

Sluit de systeemscheider altijd aan de water-toevoer en nooit direct aan het apparaat aan. Aansluitwaarden zie Technische gegevens.

→ Toevoerslang (minimumlengte 7,5 m, minimumdiameter 1") aan de wateraansluiting van het apparaat en aan de watertoevoer (bijvoorbeeld waterkraan) aansluiten.

Instructie:

De toevoerslang wordt niet meegeleverd.

→ Open de watertoevoer.

Water aanzuigen uit open reservoirs

→ Zuigslang (bestelnummer 4.440-270.0) aan de wateraansluiting vastschroeven.
→ Filter (bestelnr. 4.730-012.0) op de zuigslang aanbrengen.
→ Apparaat ontluchten: Sproeier losschroeven.

Apparaat laten draaien tot het water zonder luchtbellen uit de straalpijp komt.

Apparaat eventueel gedurende 10 seconden laten draaien – uitschakelen. Proces meermaals herhalen.

→ Apparaat uitschakelen en sproeier opnieuw vastschroeven.

Bediening

⚠ GEVAAR

Explosiegevaar!

Verstuif geen brandbare vloeistoffen.

Bij het gebruik van het apparaat in gevaar- lijke bereiken (bv. tankstations) moeten de overeenkomstige veiligheidsvoorschriften in acht genomen worden.

Gevaar voor letsel! Bij het werken handspuitpistool en straalbuis met beide handen vasthouden.

Gevaar voor letsel! De hendel en de veiligheidshendel mogen tijdens de werking niet vastgeklemd worden.

Gevaar voor letsel! Bij defecte veiligheids-hendel klantenservice consulteren.

Verwondingsgevaar door hogedrukwaterstraal. Voor elk gebruik met het apparaat de veiligheidshendel aan het handspuitpistool naar voren schuiven.

⚠VOORZICHTIG

Motoren alleen reinigen op plaatsen met overeenkomstige olieafscheider (milieubescherming).

LET OP

Verstoppingsgevaar Sproeierkoppen alleen met de monding naar boven in het toebehorenvak leggen.

Handspuitpistool openen/sluiten

→ Handspuitpistool openen: Veiligheids-hendel en hendel bedienen.
→ Handspuitpistool sluiten: Veiligheids-hendel en hendel loslaten.

Werken met hoge druk

Instructie:

Het apparaat is uitgerust met een druk- schakelaar. De motor draait alleen als het handspuitpistool geopend is.

→ Hogedrukslang volledig van de slang- trommel afrollen.
→ Apparaatschakelaar op "I" zetten.
→ Handspuitpistool ontgrendelen, daarvoor de vergrendelingspal naar achteren schuiven.
→ Handspuitpistool openen.

→ Werkdruk en waterhoeveelheid instellen (+/-) door aan de druk- en volumeregeling te draaien (traploos).

Alleen bij HD 9/20-4 ...:

Bij de kleinste transporthoeveelheid zorgt de afvalwarmte van de motor voor een waterverwarming van ongeveer 15 °C.

Straalsoort kiezen

→ Handspuitpistool sluiten.
→ Behuizing van de sproeier draaien tot het gewenste symbool overeenstemt met de markering:

	Ronde hogedrukstraal (0°) voor bijzonder hardnekkig vuil
	Vlakke lagedrukstraal (CHEM) voor de werking met reinigings-middel of reinigen met een lage druk
	Vlakke hogedrukstraal (25°) voor uitgestrekt vuil

Werking met reinigingsmiddel

⚠ WAARSCHUWING

Ongeschikte reinigingsmiddelen kunnen het apparaat en het te reinigen object beschadigen. Alleen reinigingsmiddelen gebruiken die vrijgegeven zijn door Kärcher. Aanbevolen dosering en instructies bij de reinigingsmiddelen in acht nemen. Ter milieubescherming zuinig omspringen met reinigingsmiddelen.

Veiligheidsinstructies op de reinigingsmiddelen in acht nemen.

Kärcher-reinigingsmiddelen garanderen een storingsvrije werking. Laat u adviseren of vraag onze catalogus of informatiebladen van de reinigingsmiddelen aan.

→ Reinigingsmiddelfles in de flessenhouder op het apparaat zetten of jerrycan met reinigingsmiddel naast het apparaat zetten. Er kunnen tegelijkertijd twee verschillende reinigingsmiddelen in het apparaat gezet worden.
→ Reinigingsmiddelzuigslang eruit trekken en in de reinigingsmiddelfles of -jerrycan dompelen.

→ Schroefdeksel op fles of jerrycan schroeven.
→ Sproeier op „CHEM“ stellen.
→ Reinigingsmiddel-doseerventiel op het gewenste reinigingsmiddel en de gewenste concentratie instellen.

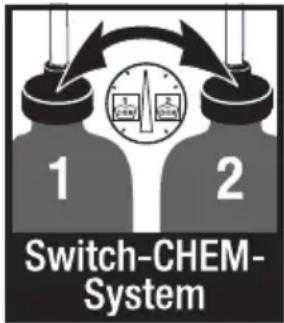

1 2 Switch-CHEM- System

Aanbevolen reinigingsmethode

→ Reinigingsmiddel in geringe hoeveelheid op het droge oppervlak sproeien en laten inwerken (niet laten opdrogen!).
→ Spoel losgeraakt vuil er met de hoge-drukstraal af.
→ Na het gebruik de filter in zuiver water dompelen. Doseerklep op de hoogste concentratie draaien. Apparaat starten en gedurende een minuut schoonspoelen.

Werking onderbreken

→ Handspuitpistool sluiten. Het apparaat wordt uitgeschakeld.
→ Handspuitpistool openen. Het apparaat wordt opnieuw ingeschakeld.

Apparaat uitschakelen

→ Watertoevoer sluiten.
→ Handspuitpistool openen.
→ Pomp met apparaatschakelaar inschakelen en 5-10 seconden laten draaien.
→ Handspuitpistool sluiten.
→ Apparaatschakelaar op „0/OFF“ stellen.
→ Stekker alleen met droge handen uit het stopcontact trekken.
→ Wateraansluiting verwijderen.
→ Handspuitpistool bedienen tot het apparaat drukvrij is.
→ Handspuitpistool beveiligen, daarvoor de vergrendelingspal naar voren schuiven.

Alleen bij HD 9/20-4 ...:

⚠ GEVAAR

Verbrandingsgevaar door heet water Restwater dat zich in het uitgeschakelde apparaat bevindt, kan heet worden. Bij het verwijderen van de slang van de watertoevoer kan het verhitte water eruitspuiten en brandwonden veroorzaken. Neem de slang pas weg als het apparaat afgekoeld is.

Apparaat opslaan

→ Handspuitpistool in de houder steken.
→ Hogedrukslang oprollen en over het slangopbergvak hangen. of

Hogedrukslang op de slangtrommel wik- kelen. Greep van de krukhendel inschuiv- ven om de slangtrommel te blokkeren.

→ Aansluitkabel rond de kabelhouder wik- kelen.
→ Stekker met gemonteerde clip bevestigen.

Vorstbescherming

LET OP

Vorst vernielt het onvolledig leeggemaakte apparaat.

Apparaat op een vorstvrije plaats bewaren.

Indien een vorstvrije plaats niet mogelijk is:

→ Water aflaten.
→ Gebruikelijk antivriesmiddel door het apparaat pompen.

Instructie:

Gebruik courant antiviriesmiddel voor auto's op basis van glycol.

Behandelingsvoorschriften van de fabrikant van het antivriesmiddel in acht nemen.

→ Apparaat max. 1 minuut laten draaien tot de pomp en de leidingen leeg zijn.

Vervoer

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht.

LET OP

Hendel tijdens het transport beschermen tegen beschadiging.

→ Voor het transport op lange trajecten het apparaat aan het greep achter zich aan trekken.
→ Bij apparaten zonder slangtrommel de duwbeugel voor het dragen naar omlaag brengen. Apparaat voor het dragen aan de grepen en niet aan de duwbeugel vastnemen.
→ Voor het transport in liggende positie de reinigingsmiddelflessen uit de flessenhouder nemen en sluiten.
→ Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.

Opslag

⚠VOORZICHTIG

Gevaar voor lichamelijk letsel en beschadiging! Let op het gewicht van het apparaat bij opslag.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

⚠ GEVAAR

Verwondingsgevaar door onverwacht startend apparaat en elektrische schok Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.

Instructie:

Oude olie mag enkel door de voorziene verzamelpunten afgevoerd worden. Geef afgewerkte olie hier af. Het vervuilen van het milieu met oude olie is strafbaar.

Veiligheidsinspectie/onderhoudscontract

Met uw handelaar kunt u een regelmatige veiligheidsinspectie afspreken of een onderhoudscontract afsluiten. Gelieve ons advies te vragen.

Voor elke werking

→ Aansluitkabel controleren op schade (gevaar door elektrische schok), beschadigde aansluitkabel onmiddellijk laten vervangen door een geautoriseer-

de klantendienst / elektrotechnisch vakman.

→ Hogedrukslang controleren op beschadiging (barstgevaar). Beschadigde hogedrukslang onmiddel- lijk vervangen.
→ Apparaat (pomp) op dichtheid controleren. 3 druppels water per minuut zijn toegelaten en kunnen ontsnappen aan de onderkant van het apparaat. Bij sterkere ondichtheid de klantendienst raadplegen.

Wekelijks

→ Oliepeil controleren. Bij melkachtige olie (water in de olie) onmiddellijk de klantendienst contacteren.
→ Zeef in de wateraansluiting reinigen.
→ Filter aan de reinigingsmiddel-zuigslang reinigen.

Enkel HD 9/20-4:

Fijn filter reinigen.

→ Apparaat drukloos maken.
→ Bevestigingsschroef van de apparaatkap losdraaien, apparaatkap verwijderen.
→ Deksel met filter eraf schroeven.
→ Filter met schoon water of perslucht reinigen.
→ In omgekeerde volgorde weer in elkaar zetten.

Alle 500 bedrijfsuren, minstens jaarlijks

→ Laat het onderhoud van het apparaat uitvoeren door de klantenservice.
→ Olie vervangen.

Olieverversing

Instructie:

Oliehoeveelheid en -soort zie „Technische gegevens“.

→ Bevestigingsschroef van de apparaatkap losdraaien, apparaatkap verwijderen.
→ Deksel van de olietank verwijderen.
→ Apparaat naar voren kantelen.
→ Olie in opvangbak aflaten.
→ Nieuwe olie langzaam vullen; luchtbe- len moeten ontsnappen.
→ Deksel van het oliereservoir aanbrengen.
→ Apparaatkap bevestigen.

Hulp bij storingen

⚠ GEVAAR

Verwondingsgevaar door onverwacht startend apparaat en elektrische schok

• Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.
• Laat elektrische onderdelen enkel controleren en repareren door de geautoriseerde klantenservice.
• Raadpleeg bij storingen die in dit hoofdstuk niet worden vermeld, in geval van twijfel en bij een uitdrukkelijke instructie de geautoriseerde klantenservice.

Apparaat draait niet

→ Aansluitkabel controleren op schade.
→ Netspanning controleren.
→ Apparaatschakelaar op „0“ stellen en motor min. 5 minuten laten afkoelen. Indien de storing daarna opnieuw optreedt, apparaat door klantendienst laten controleren.
→ Bij een elektrisch defect moet de klantendienst geraadpleegd worden.

Apparaat komt niet op druk

→ Sproeier op „Hogedruk“ stellen.
→ Sproeikop reinigen.
→ Vervang de sproeier.
→ Apparaat ontluchten (zie „Inbedrijfstelling“).
→ Watertoevoerhoeveelheid controleren (zie Technische gegevens).
→ Zeef in de wateraansluiting reinigen.
→ Alle toevoerleidingen naar de pomp controleren.
→ Indien nodig de klantendienst raadplegen.

Pomp ondicht

3 druppels water per minuut zijn toegelaten en kunnen ontsnappen aan de onderkant van het apparaat. Bij sterkere ondichtheid de klantendienst raadplegen.

→ Bij sterkere ondichtheid het apparaat door de klantendienst laten controleren.

Pomp klopt

→ Zuigleidingen voor water en reinigings-middel controleren op ondichtheid.
→ Doseerklep voor reinigingsmiddel sluiten bij een werking zonder reinigingsmiddel.
→ Apparaat ontluchten (zie „Inbedrijfstelling“).
→ Indien nodig de klantendienst raadplegen.

Reinigingsmiddel wordt niet aangezogen

→ Sproeier op „CHEM“ stellen.
→ Reinigingsmiddel-zuigslang met filter controlleren/reinigen.
→ Reinigingsmiddel-doseerapparaat openen of controleren/reinigen.
→ Indien nodig de klantendienst raadplegen.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderdelen vindt u op www.kaercher.com.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Hogedrukreiniger

Type: 1.524-xxx

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 62233: 2008

HD 6/11, HD 6/15, HD 7/12, HD 7/18, HD 9/19

EN 61000-3-3: 2006

HD 6/16, HD 9/20:

EN 61000-3-11:2000

Toegepaste conformiteitsbeoordelings- procedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

	Gemeten:	Gegaran-deerd:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88

De ondergetekenden handelen in opdracht en met volmacht van de directie.

H. Jenner

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

Type HD 6/11-4 M		1.524-901.0	HD 6/15-4 M1.524-907.0	HD 6/16-4 M1.524-900.01.524-903.01.524-909.0
				HD 6/16-4 MX1.524-904.0
GB AU EU
Spanningaansluiting
Spanning V 100 240 230
Stroomsoort Hz 1~ 50
Toerental motor 1/min 1400
Aansluitvermogen kW 2,9 3,3 3,4
Zekering (trage, char. C) A 30 16
Beveiligingsklasse		IPX5
Maximum toegelaten netimpedantie	Ohm	-		0,294+j0,184
Verlengingskabel 30 m	mm2	2,5
Wateraansluiting
Toevoertemperatuur (max.)	°C	60
Toevoerhoeveelheid (min.)	l/h (l/min)	600 (10)
Zuighoogte uit open reservoir (20 °C)	m	0,5
Toevoerdruk (max.)	MPa	1
Capaciteit
Werkdruk water (met standaardsproeier)	MPa	3...11	3...15	3...16
Sproeiergrootte van de stan-daardsproeier		045 040	038
Max. bedrijfsoverdruk	MPa	14	18	19
Volume	l/h (l/min)	250...600(4,2...10)	300...600 (5...10)
Aanzuiging reinigingsmiddel	l/h (l/min)	0...40 (0...0,7)
Reactiedruk van het handspuitpistool (max.)	N	30
Bepaalde waarden conform EN 60335-2-79
Hand-arm vibratiewaarde
Handspuitpistool	m/s2	<2,5
Staalbuis	m/s2	<2,5
Onzekerheid K	m/s2	1
Geluidsdrukniveau LpA	dB(A)	69
Onzekerheid KpA	dB(A)	1
Geluidskrachtniveau LWA+ onveiligheid KWA	dB(A)	84
Bedrijfsstoffen
Oliehoeveelheid	I	0,5
Oliesoort		SAE 15W40
Maten en gewichten
Lengte	mm 554
Breedte	mm 509
Hoogte	mm	1000
Gewicht zonder accessoires (MX)	kg	44,5	54	48 (50)
Type HD 7/12-4 M		1.524-902.0	HD 7/16-4 M1.524-911.0	HD 7/18-4 M1.524-910.01.524-913.01.524-912.0
				HD 7/18-4 MX1.524-914.0
KAP KAP			EU
Spanningaansluiting
Spanning V 220 400
Stroomsoort Hz 1~ 60 3~ 60 3~ 50
Toerental motor 1/min 1400 1680 1400
Aansluitvermogen kW 3,5 4,1 4,7
Zekering (trage, char. C)	A	20	16
Beveiligingsklasse		IPX5
Maximum toegelaten netimpedantie	Ohm	-	-	-
Verlengingskabel 30 m	mm2	4,0 2,5 2,5
Wateraansluiting
Toevoertemperatuur (max.)	°C	60
Toevoerhoeveelheid (min.)	l/h (l/min)	700 (11,7)
Zuighoogte uit open reservoir (20 °C)	m	0,5
Toevoerdruk (max.)	MPa	1
Capaciteit
Werkdruk water (met standaardsproeier)	MPa	3...12	3...16	3...18
Sproeiergrootte van de stan-daardsproeier		054 045	042
Max. bedrijfsoverdruk	MPa	14	19	21
Volume	l/h (l/min)	300...700 (5...11,67)
Aanzuiging reinigingsmiddel	l/h (l/min)	0...40 (0...0,7)
Reactiedruk van het handspuitpistool (max.)	N	30	35	37
Bepaalde waarden conform EN 60335-2-79
Hand-arm vibratiewaarde
Handspuitpistool	m/s2	<2,5
Staalbuis	m/s2	<2,5
Onzekerheid K	m/s2	1
Geluidsdrukniveau LpA	dB(A)	69	75
Onzekerheid KpA	dB(A)	1
Geluidskrachtniveau LWA+ onveiligheid KWA	dB(A)	84	90
Bedrijfsstoffen
Oliehoeveelheid	I	0,5
Oliesoort		SAE 15W40	SAE 90 Hypoid
Maten en gewichten
Lengte	mm	554
Breedte	mm	509
Hoogte	mm	1000
Gewicht zonder accessoires (MX)	kg	47,5	44,5	49 (52)
Type HD 9/18 M		1.524-916.0	HD9/19 M1.524-915.01.524-919.0	HD 9/20-4 M1.524-924.0
				HD 9/20-4 MX1.524-927.0
KAP EU EU
Spanningaansluiting
Spanning V 220 400
Stroomsoort Hz 3~ 60 3~ 50
Toerental motor 1/min 3370 2800 1400
Aansluitvermogen kW 6,7 6,8 6,9
Zekering (trage, char. C)	A	20	16
Beveiligingsklasse		IPX5
Maximum toegelaten netimpedantie	Ohm	-	-	0,222+j0,139
Verlengingskabel 30 m	mm2	4,0	2,5
Wateraansluiting
Toevoertemperatuur (max.)	°C	60
Toevoerhoeveelheid (min.)	l/h (l/min)	900 (15)
Zuighoogte uit open reservoir (20 °C)	m	0,5
Toevoerdruk (max.)	MPa	1
Capaciteit
Werkdruk water (met standaardsproeier)	MPa	18	4...18,5	4...20
Sproeiergrootte van de stan-daardsproeier		053 050
Max. bedrijfsoverdruk	MPa	23	22,5	22
Volume	l/h (l/min)	900 (15)	450...890(7,5...14,8)	460...900(7,7...15)
Aanzuiging reinigingsmiddel	l/h (l/min)	0...40 (0...0,7)
Reactiedruk van het handspuitpistool (max.)	N	49
Bepaalde waarden conform EN 60335-2-79
Hand-arm vibratiewaarde
Handspuitpistool	m/s2	<2,5
Staalbuis	m/s2	3,0		1,5
Onzekerheid K	m/s2	1
Geluidsdrukniveau LpA	dB(A)	76		75
Onzekerheid KpA	dB(A)	2		1
Geluidskrachtniveau LWA+ onveiligheid KWA	dB(A)	91		88
Bedrijfsstoffen
Oliehoeveelheid	I	0,5 0,75
Oliesoort		SAE 90 Hypoid
Maten en gewichten
Lengte	mm	554
Breedte	mm	509
Hoogte	mm	1000
Gewicht zonder accessoires (MX)	kg	48,6	42,1 (49)47 (55)	48 (50)
