MANUAL DE USUARIO HD 9204 M Plus Kärcher

Antes del primer uso de su aparato, lea este manual original,

actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior.

Índice de contenidos

Elementos del aparato ..... ES 1

Indicaciones de seguridad ... ES 1

Uso previsto ES 2

Dispositivos de seguridad. . . . ES 2

Protección del medio ambiente ES 3

Antes de la puesta en marcha ES 3

Puesta en marcha..... ES 4

Manejo ES 5

Transporte. ES 7

Almacenamiento ..... ES 7

Cuidados y mantenimiento ... ES 7

Ayuda en caso de avería .... ES 8

Accesorios y piezas de repuestoES 8

Garantía ES 9

Declaración UE de conformidadES 9

Datos técnicos ES 10

Elementos del aparato

Desplegar las páginas delanteras

1 Soporte para boquillas

2 a s i d e r o

3 Conexión de alta presión EASY!Lock

4 Conexión de agua

5 Manómetro

6 Indicador del nivel de aceite

10 Tornillo de fijación del capó del aparato

11 Soporte para manguera

12 Soporte para los accesorios

13 boquilla

14 Marca de la boquilla

15 Tubo pulverizador EASY!Lock

16 Regulación de presión/cantidad (no en el HD 9/18 M)

17 Pistola pulverizadora EASY!Force

18 Muesca de seguridad

19 Palanca de disparo

20 Palanca de seguro

21 Manguera de alta presión EASY!Lock

22 Estribo de empuje

23 Portacables

24 Válvula dosificadora de detergente

25 Manguera de detergente con filtro y tapa roscada

26 Soporte para la botella de detergente

27 Manivela

28 Enrollador de mangueras

Identificación por colores

- Los elementos de control para el proceso de limpieza son amarillos.

- Los elementos de control para el mantenimiento y el servicio son de color gris claro.

Indicaciones de seguridad

- ¡Antes de la primera puesta en marcha lea sin falta las instrucciones de uso y las instrucciones de seguridad n.° 5.951-949.0!

- Respetar las normativas vigentes nacionales correspondientes para eyectores de líquidos.

- Respetar las normativas vigentes nacionales correspondientes de prevención de accidentes. Los eyectores de líquidos deben ser examinados regularmente y tiene que guardarse una copia escrita de la revisión.

- No se debe efectuar ningún tipo de modificación en el aparato/accesorios.

Niveles de peligro

⚠️ PELIGRO

Aviso sobre un riesgo de peligro inmediato que puede provocar lesiones corporales graves o la muerte.

ADVERTENCIA

Aviso sobre una situación propablemente peligrosa que puede provocar lesiones corporales graves o la muerte.

△PRECAUCIÓN

Indicación sobre una situación que puede ser peligrosa, que puede acarrear lesiones leves.

CUIDADO

Aviso sobre una situación probablemente peligrosa que puede provocar daños materiales.

Símbolos en el aparato

Los chorros a alta presión pue- den ser peligrosos si se usan in-

debidamente. No dirija el chorro hacia personas, animales o equipamiento eléctrico activo, ni apunte con él al propio aparato.

De acuerdo con las normativas vigentes, está prohibido utilizar el aparato sin un separador de sistema en la red de agua potable. Se debe utilizar un separador de sistema apropiado de la empresa KÄRCHER, alternativamente, un separador de sistema que cumpla la norma EN 12729 tipo BA.

El agua que haya pasado por un separador del sistema será catalogada como no potable.

△PRECAUCIÓN

Conectar el separador de sistema siempre a la alimentación de agua, nunca directamente al equipo.

Uso previsto

Utilizar exclusivamente esta limpiadora a presión

- la limpieza con chorros a baja presión y detergente (p. ej., limpieza de máquinas, vehículos, edificios, herramientas),

- para limpiar con el chorro a alta presión sin detergente (p. ej. limpieza de fachadas, terrazas, herramientas de jardinería).

Recomendamos que use la fresadora de suciedad para la suciedad más resistente.

HD...Plus contiene la fresadora de suciedad.

Requisitos para la calidad del agua: CUIDADO

Sólo se puede utilizar agua limpia como medio de alta presión. La suciedad provoca desgasto prematuro o sedimentos en el aparato.

Si se utiliza agua reciclada, no se pueden superar los siguientes limites.

Valor pH 6,5...9,5
Conductividad eléctrica * Con	Conductivi-dad agua fres-ca +1200 μS/cm

sustancias que se pueden depositar **	< 0,5 mg/l
Sustancias que se pueden filtrar ***	< 50 mg/l
Hidrocarburos < 20 mg/l
Cloruro < 300 mg/l
Sulfato < 240 mg/l
Calcio < 200 mg/l
Dureza total < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Hierro < 0,5 mg/l
Manganeso < 0,05 mg/l
Cobre < 2 mg/l
Cloro activo < 0,3 mg/l
sin olores desagradables
* Máxito total 2000 μS/cm** Volumen de prueba 1 l, tiempo de sedimentación 30 min*** sin sustancias abrasivas

Dispositivos de seguridad

La función de los dispositivos de seguridad es proteger al usuario y está prohibido ponerlos fuera de servicio y modificar o ignorar su funcionamiento.

Válvula de derivación con presostato

Al reducir la cantidad de agua con la regulación de presión y caudal se abre la válvula de rebose y una parte del agua refluye al lado de succión de la bomba.

Cuando se suelta la palanca de disparo de la pistola pulverizadora, un interruptor de presión desconecta la bomba y el chorro de alta presión se para. Cuando se acciona la palanca de disparo, se conecta la bomba nuevamente.

Válvula de seguridad

La válvula de seguridad se abre si se sobrepasa la sobrepresión de servicio admisible; el agua fluye de nuevo hacia el lado de aspiración de la bomba.

La válvula de derivación, el presostato y la válvula de seguridad vienen ajustados y precintados de fábrica.

Los ajustes los deben realizar solamente el servicio postventa.

Protección del medio ambiente

Los materiales empleados para el embalaje son reciclables y recuperables. No tire el embalaje a la basura doméstica y entreguelo en los puntos oficiales de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen materiales valiosos reciclables que deberían ser entregados para su aprovechamiento posterior. Evite el contacto de baterías, aceites y materias semejantes con el medio ambiente. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje.

Los equipos eléctricos y electrónicos contienen a menudo componentes que pueden representar un peligro potencial para la salud de las personas y para el medio ambiente en caso de que se manipulen o se eliminen de forma errónea. Estos componentes son necesarios para el correcto funcionamiento del equipo. Los equipos marcados con este símbolo no pueden eliminarse con la basura doméstica.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes en:

Antes de la puesta en marcha

Desembalar

• Comprobar el contenido del paquete al desembalar.
• En caso de daños de transporte informe inmediatamente al fabricante.

Controle el nivel de aceite

→ Leer el indicador de nivel de aceite con el aparato parado. El nivel de aceite tiene que estar por encima de ambas agujas.

Activar la ventilación del recipiente de aceite

→ Extraer el tornillo de fijación del capó del aparato, retirar el capó.
→ Cortar la punta de la tapa del depósito de aceite.
→ Fijar el capó del aparato.

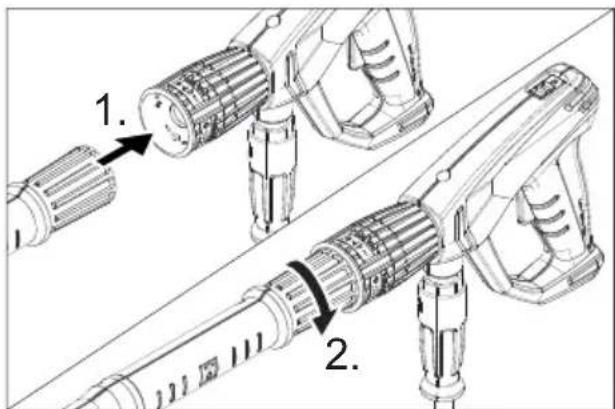

Montaje de los accesorios

Aviso: El sistema EASY!Lock conecta componentes de forma rápida y segura mediante una rosca rápida con tan solo una vuelta.

→ Monte la boquilla en el tubo pulverizador (la marca del aro de apoyo tiene que estar arriba) y apretar con la mano (EASY!Lock).
→ Conectar el tubo pulverizador con la pistola pulverizadora y apretar a mano (EASY!Lock).

En el caso de aparatos sin enrollador de manguera:

→ Conectar la manguera de alta presión con la pistola pulverizadora y la co-nexión de alta presión del aparato y apretar a mano (EASY!Lock).

En el caso de aparatos con enrollador de manguera:

→ introducir la manivela en el eje del enrollador de mangueras y encajar.

→ Antes de enrollar la manguera a alta presión colóquela estirada.
→ Gire la manivela para enrollar la manguera de alta presión de forma uniforme en el enrollador de mangueras. Elegir la dirección de giro para que no se doble la manguera.
→ Conectar la manguera de alta presión con la pistola pulverizadora y apretar a mano (EASY!Lock).

Puesta en marcha

ADVERTENCIA

¡Riesgo de lesiones! El aparato, los accesorios, los tubos de alimentación y las conexiones deben estar en perfecto estado. Si no están en perfecto estado, no deben utilizarse.

Conexión eléctrica

⚠ PELIGRO

Peligro de lesiones por descarga eléctrica.

• Es imprescindible que el aparato está conectado con un enchufe a la red eléctrica. Está prohibido establecer una conexión no separable con la red eléctrica. El enchufe sirve para poder desconectarse de la red.
• Conecte el aparato únicamente a corriente alterna.
• La impedancia de red máxima permitida en el punto de conexión eléctrica (véanse los datos técnicos) no debe ser excedida. En caso de confusión respecto a la impendacia de red existente en su punto de conexión, póngase en contacto con la empresa que le suministra la energía.
• El enchufe y el acoplamiento del cable de prolongación utilizado tienen que ser impermeables.
• Utilizar un alargador con suficiente cor-te trasversal (véase "Datos técnicos") y enrollar desde la parte delantera del tambor del cable.

Valores de conexión: véase la placa de características/datos técnicos.

→ Desenrollar el cable de red y colocarlo en el suelo.

→ Enchufar la clavija de red a una toma de corriente.

Conexión de agua

Conexión a la toma de agua

ADVERTENCIA

Tenga en cuenta las normas de la empresa suministradora de agua.

De acuerdo con las normativas vigentes, está prohibido utilizar el aparato sin un separador de sistema en la red de agua potable. Se debe utilizar un separador de sistema apropiado de la empresa KÄRCHER, alternativamente, un separador de sistema que cumpla la norma EN 12729 tipo BA.

El agua que haya pasado por un separador del sistema será catalogada como no potable.

△PRECAUCIÓN

Conectar el separador de sistema siempre a la alimentación de agua, nunca directamente al equipo.

Valores de conexión, ver datos técnicos.

→ Conectar la tubería de abastecimiento (longitud mínima 7,5 m, diámetro mínimo 1") a la conexión de agua del aparato y a la alimentación de agua (como el grifo).

Indicación:

La tubería de abastecimiento de agua no está incluida en el volumen de suministro.

→ Abrir el suministro de agua.

Aspiración del agua de depósitos abiertos

→ Atornille la manguera de aspiración (n° referencia 4.440-270,0) a la conexión del agua.
→ Colocar el filtro (n° de ref. 4.730-012.0) en la manguera de aspiración.
→ Purgar el aire del aparato: Desenroscar la boquilla.

Dejar funcionar el aparato hasta que salga el agua sin burbujas.

Si es necesario, dejar funcionar el aparato 10 segundos y apagar. Repetir el proceso varias veces.

→ Desconecte el aparato y vuelva a atornillar la boquilla.

Manejo

⚠️ PELIGRO

Peligro de explosiones

No pulverizar líquidos combustibles.

Si se usa el equipo en zonas de riesgo

(p.ej. gasolineras) se deben respetar las reglamentaciones de seguridad correspondientes.

¡Riesgo de lesiones! Durante el trabajo sujete con firmeza con las dos manos la pistola pulverizadora y el tubo pulverizador.

¡Riesgo de lesiones! Durante el funcionamiento, la palanca de disparo y la palanca de fijación no deben estar bloqueadas.

¡Riesgo de lesiones! Si la palanca de fijación está dañada, llamar al servicio técnico.

Peligro de lesiones por chorro de agua de alta presión. Antes de llevar a cabo trabajos en el equipo, empujar el seguro de la pistola pulverizadora hacia delante.

△PRECAUCIÓN

Limpiar los motores sólo en las zonas con el separador de aceite correspondiente (protección del medio ambiente).

CUIDADO

Riesgo de atascamiento. Colocar las bo-quillas sólo con la salida hacia arriba en el compartimento de accesorios.

Abrir/cerrar la pistola pulverizadora

→ Abrir la pistola pulverizadora: Accionar la palanca de fijación y la palanca de disparo.
→ Cerrar la pistola de pulverización: Sol- tar la palanca de fijación y la palanca de disparo.

Funcionamiento con alta presión

Indicación:

El equipo está equipado con un interruptor de presión. El motor sólo funciona cuando la pistola pulverizadora está abierta.

→ Desenrollar la manguera de alta presión desde la parte delantera del enrollador de manguera.
→ Colocar el interruptor principal en la posición "I".
→ Quitar el seguro de la pistola pulverizadora empujando la palanca de fijación hacia atrás.

→ Abrir la pistola pulverizadora manual.
→ Ajustar la presión de trabajo y el caudal girando (con progresión continua) (+/-) el regulador de presión y caudal.

Sólo en el HD 9/20-4...:

Cuando se transporte una cantidad mínima, el calor del motor se encarga de calentar el agua a aprox. 15 °C.

Selección del tipo de chorro

→ Cerrar la pistola de pulverización manual.
→ Girar la carcasa de la boquilla hasta que coincida en símbolo deseado con la marca:

	Chorro circular de alta presión (0°) para suciedad especialmente resistente
	Chorro plano de baja presión (CHEM) para el uso con detergentes o para limpiar a una tensión baja.
	Chorro plano de alta presión (25°) para áreas sucias muy amplias.

Funcionamiento con detergente

ADVERTENCIA

Todos aquellos detergentes inadecuados podrán dañar el aparato y el objeto a limpiar. Utilizar solo detergentes que hayan sido autorizados por Kärcher. Tenga en cuenta la dosis recomendada y las indicaciones que incluyen los detergentes. Utilice los detergentes con moderación para no perjudicar el medio ambiente.

Tener en cuenta las indicaciones de seguridad de los detergentes.

Los detergentes Kärcher aseguran un funcionamiento sin averías. Solicite el asesoramiento oportuno o pida nuestro catálogo o nuestra hoja informativa sobre detergentes.

→ Coloque la botella de detergente en el soporte previsto para la misma en el aparato o coloque el bidón de detergente junto al aparato. Es posible depositar dos tipos distintos de detergente a la vez en el aparato.

→ Extraer el tubo de absorción de detergente y sumergir en el bote o bidón de detergente.
→ Desenrosque el tapón roscado de la botella o del bidón.
→ Coloque la boquilla en la posición "CHEM".
→ Ajuste la válvula dosificadora de detergente para el detergente deseado y la concentración deseada.

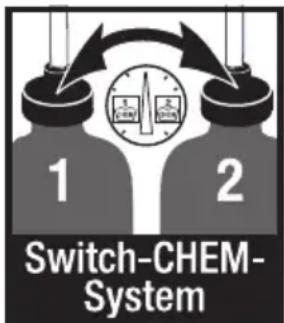

1 2 Switch-CHEM- System

Método de limpieza recomendado

→ Rocíe la superficie seca con detergente y déjelo actuar pero sin dejar que se se-que.
→ Aplique el chorro de agua a alta presión sobre la suciedad disuelta para eliminarla.
→ Tras el funcionamiento, introducir el filtro en agua limpia. Girar la válvula dosificadora a la concentración máxima de detergente. Arrancar el aparato y enjuagar durante un minuto.

Interrupción del funcionamiento

→ Cerrar la pistola de pulverización manual.
El aparato se desconecta.

→ Abrir la pistola pulverizadora manual. El aparato se conecta de nuevo.

Desconexión del aparato

→ Cerrar el abastecimiento de agua.
→ Abrir la pistola pulverizadora manual.
→ Conectar la bomba con el interruptor de equipo y dejar en marcha 5-10 segundos.
→ Cerrar la pistola de pulverización manual.
→ Ponga el interruptor del aparato en "0/OFF".
→ Sacar el enchufe de la toma de corriente sólo con las manos secas.
→ Retirar la conexión de agua.

→ Poner en funcionamiento la pistola pulverizadora manual hasta que no quede presión en el aparato.
→ Asegurar la pistola pulverizadora em-pujando la palanca de fijación hacia delante.

Sólo en el HD 9/20-4...:

⚠️ PELIGRO

Peligro de escaldamiento por agua caliente. Si el recipiente desconectado contiene agua residual, esta se puede calentar. Al retirar la manguera de alimentación de agua, el agua calentada puede salpicar y provocar escaldamientos. Quitar la manguera cuando se haya enfriado el aparato.

Almacenamiento del aparato

→ Introducir la pistola pulverizadora manual en el soporte.
→ Enrollar la manguera de alta presión y colgar sobre el soporte de manguera. o Enrollar la manguera de alta presión en el enrollador de mangueras. Deslizar el asa de la manivela para bloquear el enrollador de mangueras.
→ Enrollar el cable de conexión alrededor del soporte de cable.
→ Fijar el enchufe con el clip montado.

Protección antiheladas

CUIDADO

El hielo deteriora el aparato si éste no se ha vaciado por completo de agua. Coloque el aparato en un lugar a salvo de las heladas.

Si no es posible el almacenamiento libre de heladas:

→ Dejar salir agua.
→ Bombee anticongelante de los habituales en el mercado en el aparato.

Indicación:

Utilizar anticongelante habitual para automóviles con una base de glicol.

Tener en cuenta las instrucciones de uso del fabricante del anticongelante.

→ Dejar en marcha el aparato durante 1 minuto como máximo hasta que la bomba y los conductos estén vacíos.

Transporte

△PRECAUCIÓN

¡Peligro de lesiones y daños! Respetar el peso del aparato para el transporte.

CUIDADO

Proteger la palanca de fijación contra daños durante el transporte.

Para transportar el aparato por trayectos largos, tire de él mediante el asa.
→ Colocar hacia abajo el estribo de empuje para transportar aparatos sin enrollador de manguera. Para transportar el aparato, agárrelo del mango, no del estribo de empuje.
→ Antes de proceder al transporte en posición horizontal, quite las botellas de detergente de sus soportes y ciérrelas.
→ Al transportar en vehículos, asegurar el aparato para evitar que resbale y vuel-que conforme a las directrices vigentes.

Almacenamiento

△PRECAUCIÓN

¡Peligro de lesiones y daños! Respetar el peso del aparato en el almacenamiento. Este aparato sólo se puede almacenar en interiores.

Cuidados y mantenimiento

⚠️ PELIGRO

Peligro de lesiones causadas por un aparato que se arranque involuntariamente y descarga eléctrica.

Antes de efectuar cualquier trabajo en el aparato, hay que desconectarlo de la red eléctrica.

Indicación:

El aceite usado solo se puede eliminar en los punto de recogida previstos para ello. Entregue el aceite usado allí. Ensuciar el medioambiente con aceite usado es ilegal.

Inspección de seguridad/contrato de mantenimiento

Acuerde una inspección regular de seguridad con su distribuidor o cierre un contrato de mantenimiento. Solicite el asesoramiento oportuno.

Antes de cada servicio

→ Comprobar si el cable de conexión está dañado (peligro por descarga eléctrica), encargar al servicio técnico/electricista que cambie inmediatamente el cable de conexión dañado.
→ Compruebe que no haya daños en la manguera de alta presión (riesgo de estallido). Si la manguera de alta presión presenta daños, debe sustituirla inmediatamente.
→ Comprobar si el aparato (bomba) es estanco. Está permitido perder 3 gotas de agua por minuto y pueden salir por la parte inferior del aparato. En caso de fuga de mayor envergadura consultar al servicio de atención al cliente.

Todas las semanas

→ Comprobar el nivel de aceite. Si el aceite tiene aspecto lechoso (señal de presencia de agua en el aceite) consultar inmediatamente al servicio técnico.
→ Limpie el tamiz en la conexión del agua.
→ Limpie el filtro en la manguera de aspiración de detergente.

Sólo HD 9/20-4:

Limpiar el filtro de depuración fina.

→ Despresurizar el sistema de alta presión.
→ Extraer el tornillo de fijación del capó del aparato, retirar el capó.
→ Desenroscar la tapa con el filtro.
→ Limpiar el filtro con agua limpia o aire comprimido.
→ Montar siguiendo los pasos a la inversa.

Cada 500 horas de servicio, al menos cada año

→ Solicitar al servicio técnico que efectúe el mantenimiento del aparato.
→ ha de cambiar el aceite.

Cambio de aceite

Indicación:

Caudal y tipo de aceite, vea "Datos técnicos".

→ Extraer el tornillo de fijación del capó del aparato, retirar el capó.

→ Retire la tapa del depósito de aceite.
→ Inclinar el aparato hacia delante.
→ Suelte el aceite en el recipiente colector.
→ Introducir lentamente aceite nuevo; dejar que salgan las burbujas de aire.
→ Colocar la tapa del depósito de aceite.
→ Fijar el capó del aparato.

Ayuda en caso de avería

⚠️ PELIGRO

Peligro de lesiones causadas por un aparato que se arranque involuntariamente y descarga eléctrica.

• Antes de efectuar cualquier trabajo en el aparato, hay que desconectarlo de la red eléctrica.
• En caso de avería, la reparación de las piezas eléctricas solo debe efectuarla el servicio técnico autorizado.
• En caso de averías que no se mencionen en este capítulo, consulte al servicio técnico oficial en caso de duda y si se indica explícitamente.

El aparato no funciona

→ Comprobar los daños del cable de conexión.
→ Comprobar la tensión de la red.
→ Poner el interruptor del aparato en la posición "0" y dejar enfriar el motor como mínimo 5 minutos.

Si después de esto la avería se vuelve a producir, haga que revisen el aparato en el servicio técnico.

→ En caso de un defecto eléctrico consultar al servicio de atención al cliente.

El aparato no alcanza la presión necesaria

→ Coloque la boquilla en la posición "presión alta".
→ Limpiar la boquilla.
→ Sustituir la boquilla.
→ Purgar el aparato (véase "Puesta en marcha").
→ Verifique la cantidad de abastecimiento de agua (ver datos técnicos).
→ Limpie el tamiz en la conexión del agua.

→ Compruebe todos los tubos de abastecimiento hacia la bomba.
→ Si es necesario, consultar al servicio de atención al cliente.

La bomba no es estanca

Está permitido perder 3 gotas de agua por minuto y pueden salir por la parte inferior del aparato. En caso de fuga de mayor envergadura consultar al servicio de atención al cliente.

→ En caso de fuga de mayor envergadura deje que el servicio técnico revise el aparato.

La bomba da golpes

→ Comprobar la estanqueidad de las tuberías de absorción de agua y detergente.
→ Cerrar la válvula dosificadora para detergentes cuando se trabaje sin detergentes.
→ Purgar el aparato (véase "Puesta en marcha").
→ Si es necesario, consultar al servicio de atención al cliente.

El detergente no se aspira

→ Coloque la boquilla en la posición "CHEM".
→ Compruebe o limpie la manguera de detergente con filtro.
→ Abra o compruebe o limpie la válvula dosificadora de detergente.
→ Si es necesario, consultar al servicio de atención al cliente.

Accesorios y piezas de repuesto

Utilice solamente accesorios y recambios originales, ya que garantizan un funcionamiento correcto y seguro del equipo.

Puede encontrar información acerca de los accesorios y recambios en www.kaercher.com.

Garantía

En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio.

Declaración UE de conformidad

Por la presente declaramos que la máquina designada a continuación cumple, tanto en lo que respecta a su diseño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento explícito.

Producto: Limpiadora a alta presión

Modelo: 1.524-xxx

Directivas comunitarias aplicables

Normas armonizadas aplicadas

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 62233: 2008

HD 6/11, HD 6/15, HD 7/12, HD 7/18, HD 9/19

EN 61000-3-3: 2006

HD 6/16, HD 9/20:

EN 61000-3-11: 2000

Procedimiento de evaluación de la conformidad aplicado

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

	Medido: Garantiza-do:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88

Los abajo firmantes actúan en nombre y con la autorización de la junta directiva.

H. Jenner

Responsable de documentación:

S. Reiser

Alfred Kärcher SE & Co. KG

Modelo HD 6/11-4 M		1.524-901.0	HD 6/15-4 M1.524-907.0	HD 6/16-4 M1.524-900.01.524-903.01.524-909.0
				HD 6/16-4 MX1.524-904.0
GB AU EU
Conexión de red
Tensión V 100 240 230
Tipo de corriente Hz 1~50
Velocidad del motor 1/min 1400
Potencia conectada kW 2,9 3,3 3,4
Fusible de red (inerte, caro. C) A 30 16
Categoria de protección IPX5
Impedancia de red máxima permitida	Ohm	-		0,294+j0,184
Alargador 30 m	mm^2	2,5
Conexión de agua
Temperatura de entrada (máx.)	°C	60
Velocidad de alimentación (mín.)	l/h (l/min) 600 (10)
Altura de aspiración desde el depósito abierto (20 °C)	m	0,5
Presión de entrada (máx.)	MPa	1
Potencia y rendimiento
Presión de trabajo agua (con boquilla estándar)	MPa	3...11	3...15	3...16
Tamaño de la boquilla de la boquilla estándar		045 040 038
Sobrepresión de servicio máxima	MPa	14	18	19
Caudal	l/h (l/min)	250...600(4,2...10)	300...600 (5...10)
Aspiración de detergente	l/h (l/min)	0...40 (0...0,7)
Fuerza de retroceso de la pistola pulverizadora manual (máx.)	N	30
Valores calculados conforme a la norma EN 60335-2-79
Valor de vibración mano-brazo
Pistola pulverizadora manual	m/s^2	<2,5
Lanza dosificadora	m/s^2	<2,5
Inseguridad K	m/s^2	1
Nivel de presión acústica L_pA	dB(A)	69
Inseguridad K_pA	dB(A)	1
Nivel de potencia acústica L_WA + inseguridad K_WA	dB(A)	84
Combustibles
Cantidad de aceite	I	0,5
Tipo de aceite		SAE 15W40
Medidas y pesos
Longitud	mm 554
Anchura	mm 509
Altura	mm	1000
Peso sin accesorios (MX)	kg	44,5	54	48 (50)
Modelo HD 7/12-4 M		1.524-902.0	HD 7/16-4 M1.524-911.0	HD 7/18-4 M1.524-910.01.524-913.01.524-912.0
				HD 7/18-4 MX1.524-914.0
KAP KAP			EU
Conexión de red
Tensión V 220 400
Tipo de corriente Hz 1~ 60 3~ 60 3~ 50
Velocidad del motor 1/min 1400 1680 1400
Potencia conectada kW 3,5 4,1 4,7
Fusible de red (inerte, caro. C) A	20		16
Categoria de protección		IPX5
Impedancia de red máxima permitida	Ohm	-	-	-
Alargador 30 m	mm2	4,0 2,5 2,5
Conexión de agua
Temperatura de entrada (máx.) °C		60
Velocidad de alimentación (mín.)	l/h (l/min)	700 (11,7)
Altura de aspiración desde el depósito abierto (20 °C)	m	0,5
Presión de entrada (máx.)	MPa	1
Potencia y rendimiento
Presión de trabajo agua (con boquilla estándar)	MPa	3...12 3...16	3...18
Tamaño de la boquilla de la boquilla estándar		054 045 042
Sobrepresión de servicio máxima	MPa	14 19 21
Caudal	l/h (l/min)	300...700 (5...11,67)
Aspiración de detergente	l/h (l/min)	0...40 (0...0,7)
Fuerza de retroceso de la pistola pulverizadora manual (máx.)	N	30	35	37
Valores calculados conforme a la norma EN 60335-2-79
Valor de vibración mano-brazo
Pistola pulverizadora manual	m/s2	<2,5
Lanza dosificadora	m/s2	<2,5
Inseguridad K	m/s2	1
Nivel de presión acústica LpA	dB(A) 69		75
Inseguridad KpA	dB(A)	1
Nivel de potencia acústica LWA+ inseguridad KWA	dB(A) 84		90
Combustibles
Cantidad de aceite	I	0,5
Tipo de aceite		SAE 15W40	SAE 90 Hypoid
Medidas y pesos
Longitud	mm	554
Anchura	mm	509
Altura	mm	1000
Peso sin accesorios (MX)	kg	47,5	44,5	49 (52)
Modelo HD 9/18 M		1.524-916.0	HD9/19 M1.524-915.01.524-919.0	HD 9/20-4 M1.524-924.0
				HD 9/20-4 MX1.524-927.0
KAP EU EU
Conexión de red
Tensión V 220 400
Tipo de corriente Hz 3~60 3~50
Velocidad del motor 1/min 3370 2800 1400
Potencia conectada kW 6,7 6,8 6,9
Fusible de red (inerte, caro. C) A 20		16
Categoria de protección		IPX5
Impedancia de red máxima permitida	Ohm	-	-	0,222+j0,139
Alargador 30 m	mm2	4,0	2,5
Conexión de agua
Temperatura de entrada (máx.)	°C	60
Velocidad de alimentación (mín.)	l/h (l/min)	900 (15)
Altura de aspiración desde el depósito abierto (20 °C)	m	0,5
Presión de entrada (máx.)	MPa	1
Potencia y rendimiento
Presión de trabajo agua (con boquilla estándar)	MPa	18 4...18	5 4...20
Tamaño de la boquilla de la boquilla estándar		053 050
Sobrepresión de servicio máxima	MPa	23	22,5	22
Caudal	l/h (l/min)	900 (15)	450...890(7,5...14,8)	460...900(7,7...15)
Aspiración de detergente	l/h (l/min)	0...40 (0...0,7)
Fuerza de retroceso de la pistola pulverizadora manual (máx.)	N	49
Valores calculados conforme a la norma EN 60335-2-79
Valor de vibración mano-brazo
Pistola pulverizadora manual	m/s2	<2,5
Lanza dosificadora	m/s2	3,0		1,5
Inseguridad K	m/s2	1
Nivel de presión acústica LpA	dB(A)	76		75
Inseguridad KpA	dB(A)	2		1
Nivel de potencia acústica LWA+inseguridad KW	dB(A)	91		88
Combustibles
Cantidad de aceite	I	0,5 0,75
Tipo de aceite		SAE 90 Hypoid
Medidas y pesos
Longitud	mm	554
Anchura	mm	509
Altura	mm	1000
Peso sin accesorios (MX)	kg	48,6	42,1 (49)47 (55)	48 (50)

Leia o manual de manual original antes de utilizar o seu apare-

11 Depósito de mangueiras

26 Suporte de garrafa para detergente

27 Manivela

28 Carretel da mangueira

Perigo de ferimentos devido a choque eléctrico.

Desenroscar o bocal.

Métodos de limpeza recomendados

Normas harmonizadas aplicadas

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 62233: 2008

HD 6/11, HD 6/15, HD 7/12, HD 7/18, HD 9/19

EN 61000-3-3: 2006

HD 6/16, HD 9/20:

EN 61000-3-11: 2000

	Medido: Garantido:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88
