NAVODILA ZA UPORABO HD 9204 M Plus Kärcher

15 Ruiskuputki EASY!Lock

dilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika.

Vsebinsko kazalo

Elementi naprave ..... SL 1

Varnostna navodila ..... SL 1

Namenska uporaba. SL 2

Varnostne priprave ..... SL 2

Varstvo okolja SL 2

Pred zagonom. SL 3

Zagon SL 3

Uporaba SL 4

Transport. SL 6

Skladiščenje .... SL 6

Vzdrževanje SL 6

Pomoč pri motnjah ..... SL 7

Pribor in nadomestni deli .... SL 8

Garancija. SL 8

Izjava EU o skladnosti..... SL 8

Tehnični podatki SL 9

Elementi naprave

Prosimo, odprite stran s sliko

1 Odlagalno mesto za šobe

2 Ročaj

3 Visokotlačni priključek EASY!Lock

4 Vodni priključek

5 Manometer

6 Prikaz nivoja olja

7 Posoda za olje

8 Pokrov naprave

9 Stikalo naprave

10 Pritrditveni vijak pokrova naprave

11 Odlagalno mesto za gibke cevi

12 Držalo za ročno brizgalno pištolo

13 Šoba

14 Oznaka šobe

15 Brizgalna cev EASY!Lock

16 Regulacija tlaka/količine (ne pri HD 9/18 M)

17 Ročna brizgalna pištola EASY!Force

18 Zaščitna zaskočka

19 Sprožilna ročica

20 Varovalo

21 Visokotlačna gibka cev EASY!Lock

22 Potisno streme

23 Nosilec kabla

24 Dozirni ventil za čistilo

25 Gibka cev za sesanje čistila s filtrom in pokrovom z navojem

26 Držalo steklenic za čistilo

27 Ročica

28 Cevni boben

Barvan oznaka

– Upravljalni elementi za proces čiščenja so rumeni.

– Upravljalni elementi za vzdrževanje in servisiranje so svetlo sivi.

Varnostna navodila

– Pred prvim zagonom obvezno preberite varnostna navodila št. 5.951-949.0!

– Upoštevajte ustrezne nacionalne pred-pise zakonodajalca za škropilnike tekočin.

– Upoštevajte ustrezne nacionalne pred-pise zakonodajalca za preprečevanje nesreč. Škropilnik tekočin je potrebno redno pregledovati in o rezultatu pregle-da je potrebno podati pismeno izjavo.

Opozorilo na neposredno nevarnost, ki vodi do težkih telesnih poškodb ali smrti.

△OPOZORILO

Opozorilo na možno nevarno situacijo, ki lahko vodi do težkih telesnih poškodb ali smrti.

PREVIDNOST

Opozorilo na možno nevarno situacijo, ki lahko vodi do lažjih poškodb.

POZOR

Opozorilo na možno nevarno situacijo, ki lahko vodi do premoženjskih škod.

Simboli na napravi

Visokotlačni curki so lahko pri nestrokovni uporabi nevarni.

Curka ne smete usmerjati na osebe, živali, aktivno električno opremo ali na samo napravo.

V skladu z veljavnimi predpisi na-prava ne sme nikoli delovati brez sistemskega ločilnika na omrežju pitne vode. Uporabiti je treba

ustrezen sistemski ločilnik podjetja KÄRCHER ali alternativno sistemski ločilnik v skladu z EN 12729 tipa BA.

Voda, ki je tekla skozi sistemski ločevalnik, je klasificirana kot nepitna.

PREVIDNOST

Sistemski ločevalnik vedno priključite na oskrbo z vodo, nikoli neposredno na napravo.

Namenska uporaba

Ta visokotlačni čistilnik uporabljajte izključno

- za čiščenje z nizkotlačnim curkom in čistilom (npr. čiščenje strojev, vozil, zgradb, orodij),

- za čiščenje z visokotlačnim curkom brez čistila (npr. čiščenje fasad, teras, vrtnih naprav).

Za trdovratno umazanijo priporočamo kot poseben pribor frezalo za umazanijo.

Pri HD...Plus je strgalo za umazanijo vsebovano v obsegu dobave.

Zahteve za kakovost vode:

POZOR

Kot visokotlačni medij se sme uporabljati le čista voda. Umazanije vodijo do predčasne obrabe ali oblog v stroju.

Če se uporabi reciklirana voda, se naslednjih mejnih vrednsoti ne sme prekoračiti.

pH vrednost 6,5...9,5
električna prevodnost * Prev	odnost sveže vode +1200 μS/cm
usedljive snovi ** < 0,5 mg/l
filtrirane snovi *** < 50 mg/l
Ogljikovodiki < 20 mg/l
Klorid < 300 mg/l
Sulfat < 240 mg/l
kalcij < 200 mg/l
Skupna trdota < 28 °dH	< 50 °TH< 500 ppm (mg CaCO_3 /l)
Železo < 0,5 mg/l

Mangan < 0,05 mg/l
Baker < 2 mg/l
Aktivni klor	< 0,3 mg/l
brez neprijetnih vonjev
* Maksimum skupno 2000 μS/cm** Prostornina vzorca 1 l, čas usedanja 30 min*** brez abrazivnih snovi

Varnostne priprave

Varnostne naprave so namenjene zaščiti uporabnika zato jih ne smete ustaviti ali se izogibati njihovi funkciji.

Prelivni ventil s tlačnim stikalom

Pri reduciranju količine vode z regulatorjem tlaka/količine prelivni ventil odpre in del vode steče nazaj na sesalno stran črpalke. Če sprožilno ročico na ročni brizgalni pištoli spustite, tlačno stikalo izklopi črpalko in visokotlačni curek se ustavi. Če sprožilno ročico povlečete, se črpalka ponovno vklopi.

Varnostni ventil

Varnostni ventil se odpira pri preseganju dovoljenega delovnega nadtlaka; voda teče nazaj do sesalne strani črpalke.

Prelivni ventil, tlačno stikalo in varnostni ventil so tovarniško nastavljeni in plombirani.

Nastavitve sme izvesti le uporabniški servis.

Varstvo okolja

	Embalaža je primerna za recikli-ranje. Prosimo, da embalaže ne odvržete med gospodinjske od-padke, temveč jo odložite v zbi-ralnik za ponovno obdelavo.
	Stare naprave vsebujejo drago-cene reciklirne materiale, ki jih je treba odvajati za ponovno upo-rabo. Baterije, olje in podobne snovi ne smejo priti v okolje. Zato stare naprave zavrzite v ustrezne zbiralne sisteme.

Električne in elektronske naprave imajo pogosto sestavne dele, ki pri nepravilnem ravnanju ali odstranjevanju med odpadke lahko predstavljajo nevarnost za zdravje ljudi in okolje. Ti sestavni deli so kljub temu pomembni za pravilno delovanje naprav. Naprav, označenih s tem simbolom, ne smete odvreči med gospodinjske odpadke.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

– Pri razpakiranju preverite vsebino em-balaže.
– V primeru transportnih poškodb takoj obvestite trgovca.

Preverjanje nivoja olja

→ Odčitajte prikaz nivoja olja ob stoječi napravi. Nivo olja mora ležati nad obemi kazalci.

Aktivirajte prezračevanje posode z oljem

→ Izvijte pritrditveni vijak pokrova naprave, snemite pokrov naprave.
→ Odrežite konico pokrova posode za olje.
→ Pritrdite pokrov naprave.

Montaža pribora

Napotek: Sistem EASY!Lock s hitrim navojem omogoča spajanje komponent s samo enim obratom.

→ Šobo montirajte na brizgalno cev (oznaka na nastavnem obroču zgoraj) in jo ročno privijte (EASY!Lock).
→ Brizgalno cev povežite z ročno brizgalno pištolo in jo ročno privijte (EA-SY!Lock).

Pri napravah brez cevnega bobna:

→ Visokotlačno gibko cev povežite z ročno brizgalno pištolo in visokotlačnim priključkom naprave ter jo ročno privijte (EASY!Lock).

Pri napravah s cevnim bobnom:

→ Ročico vtaknite v gred cevnega bobna in zaskočite.
→ Pred navijanjem visokotlačno gibko cev raztegnjeno poravnajte.
→ Visokotlačno gibko cev z vrtenjem ročice v enakomernih slojih navijte na cevni bo-ben. Smer vrtenja izberite tako, da se visokotlačna gibka cev ne bo prepognila.
→ Visokotlačno gibko cev povežite z ročno brizgalno pištolo in jo ročno privijte (EASY!Lock).

Zagon

△OPOZORILO

Nevarnost poškodb! Naprava, pribor, dovo-dni vodi in priključki morajo biti v brezhib-nem stanju. Če stanje ni brezhibno, napra-ve ne smete uporabljati.

Nevarnost poškodbe zaradi električnega udara.

• Naprava mora biti nujno z vtičem priključena na električno omrežje. Neločljiva povezava z električnim omrežjem je prepovedana. Vtič služi za ločitev od omrežja.
  — Napravo priključite samo na izmenični tok.

• Maksimalno dopustna omrežna impedanca na električnem priključku (glejte tehnične podatke) ne sme biti presežena. V primeru nejasnosti glede omrežne impendance, ki obstaja na Vašem priključku, stopite v stik z Vašim elektro podjetjem.

• Vtič in spojka uporabljenega podaljše-valnega kabla morata biti vodotesna.

• Uporabljajte podaljševalni kabel z zadostnim prečnim prerezom (glejte „Tehnične podatke“) in popolnoma odvit z bobna za navijanje kabla.

Priključne vrednosti glejte na tipski tablici / v tehničnih podatkih.

→ Odvijte omrežni kabel in ga položite na tla.
→ Vtaknite omrežni vtič v vtičnico.

Vodni priključek

Upoštevajte predpise vodovodnega podjetja.

V skladu z veljavnimi predpisi na-prava ne sme nikoli delovati brez sistemskega ločilnika na omrežju pitne vode. Uporabiti je treba

ustrezen sistemski ločilnik podjetja KÄRCHER ali alternativno sistemski ločilnik v skladu z EN 12729 tipa BA.

Voda, ki je tekla skozi sistemski ločevalnik, je klasificirana kot nepitna.

▲PREVIDNOST

Sistemski ločevalnik vedno priključite na oskrbo z vodo, nikoli neposredno na napravo.

Priključne vrednosti glejte v Tehničnih podatkih.

→ Dovodno cev (minimalna dolžina 7,5 m, minimalni premer 1“) priključite na pri-ključek za vodo na napravi in na dovod vode (na primer pipo).

Napotek:

Dovodna gibka cev ni vsebovana v obsegu dobave.

→ Odprite dovod vode.

Sesanje vode iz odprtih posod

→ Gibko sesalno cev (kat. št. 4.440-270,0) privijte na priključku za vodo.
→ Filter (naroč. št. 4.730-012.0) namestite na gibko sesalno cev.
→ Prezračevanje naprave: Odvijte šobo. Napravo pustite teči tako dolgo, da voda izstopa brez mehurčkov.

Po možnosti pustite napravo, da 10 sekund teče - izklopite. Postopek večkrat ponovite.

→ Napravo izklopite in šobo ponovno privijte.

Uporaba

⚠️NEVARNOST

Nevarnost eksplozije!

Ne razpršujte gorljivih tekočin.

Pri uporabi naprave v območjih nevarnosti (npr. bencinske črpalke) je treba upoštevati ustrezne varnostne predpise.

Nevarnost poškodb! Ročno brizgalno pištolo in brizgalno cev pri delu držite z obema rokama.

Nevarnost poškodb! Sprožilna ročica in varnostna ročica med obratovanjem ne smeta biti zagozdeni.

Nevarnost poškodb! Pri poškodovani varnostni ročici poiščite servisno službo.

Nevarnost poškodb zaradi visokotlačnega vodnega curka. Varnostno zaskočko na ročni brizgalni pištoli pred vsemi deli na napravi potisnite naprej.

PREVIDNOST

Motorje očistite le na mestih z ustreznim lovilnikom olja (varstvo okolja).

POZOR

Nevarnost zamašitve. Šobe položite v predal za pribor le z ustjem navzgor.

Odpiranje/zapiranje ročne brizgalne pištole

→ Odpiranje ročne brizgalne pištole: Povlecite za varnostno in sprožilno ročico.
→ Zapiranje ročne brizgalne pištol: Spustite varnostno in sprožilno ročico.

Delo z visokom tlakom

Napotek:

→ Visokotlačno gibko cev popolnoma od-vijte s cevnega bobna.
→ Stikalo naprave postavite na "I".
→ Sprostite ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite nazaj.

→ Odprite ročno brizgalno pištolo.
→ Z vrtenjem (brezstopenjsko) regulatorja tlaka in količine nastavite (+/-) delovni tlak in količino vode.

Samo pri HD 9/20-4...:

Pri najmanjšem pretoku poskrbi odpadna toplota motorja za segrevanje vode na ca. 15 °C.

Izbira vrste curka

→ Zaprite ročno brizgalno pištolo.
→ Zavrtite ohišje šobe, dokler želeni simbol ne sovpada z oznako:

	Visokotlačni krožni curek (0°) za posebej trdovratno umazani-jo
	Nizkotlačni ravni curek (CHEM) za obratovanje s čistilom ali za čiščenje z majhnim pritiskom
	Visokotlačni ravni curek (25°) za velike umazane površine

Obratovanje s čistilom

△OPOZORILO

Neustrezna čistila lahko napravo in objekt, ki ga čistite, poškodujejo. Uporabljajte le čistilna sredstva, ki jih dovoljuje Kärcher.

Upoštevajte priporočilo za doziranje in napotke, ki so priloženi čistilnim sredstvom.

Za varovanje okolja ravnajte varčno s čistili. Upoštevajte varnostna opozorila na čistilih. Kärcher čistila zagotavljajo nemoteno delo.

Proximo, da se posvetujete z nami ali pa zatevajte naš katalog ali informacijske liste o čistilih.

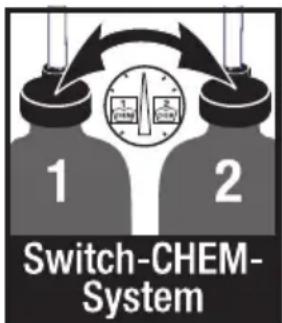

→ Steklenico s čistilom vložite v držalo steklenice na stroju ali ročko s čistilom postavite poleg stroja. V stroju se lahko odložita dve različni čistili.
→ Izvlecite gibko sesalno cev za čistilo in jo potopite v steklenico s čistilom ali ročko s čistilom.
→ Pokrov z navojem privijte na steklenico ali ročko.
→ Šobo nastavite na "CHEM".

→ Ventil za doziranje čistila nastavite na želeno čistilo in želeno koncentracijo.

1 2 Switch-CHEM- System

Priporočljiva metoda čiščenja

→ Čistilno sredstvo varčno razpršite po suhi površini in pustite, da učinkuje (vendar se ne sme posušiti).
→ Raztopljeno umazanijo splaknite z visokotlačnim curkom.
→ Po obratovanju filter potopite v čisto vodo. Dozirni ventil obrnite na najviško koncentracijo čistilnega sredstva. Zaženite napravo in jo eno minuto spirajte s čisto vodo.

Prekinitev obratovanja

→ Zaprite ročno brizgalno pištolo. Naprava se izklopi.
→ Odprite ročno brizgalno pištolo. Naprava se ponovno vklopi.

Izklop stroja

→ Zaprite dovod vode.
→ Odprite ročno brizgalno pištolo.
→ Črpalko vklopite s stikalom naprave in jo pustite teči 5–10 sekund.
→ Zaprite ročno brizgalno pištolo.
→ Stikalo stroja na "0/OFF".
→ Omrežni vtič izvlecite iz vtičnice le s su-himi rokami.
→ Odstranite vodni priključek.
→ Pritiskajte ročno brizgalno pištolo, dokler naprava ni več pod pritiskom.
→ Zavarujte ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite naprej.

Samo pri HD 9/20-4...:

⚠️NEVARNOST

Nevarnost oparin zaradi vroče vode. V izklopljenem stroju vsebovani ostanek vode se lahko segreje. Pri odstranjevanju cevi z dovoda vode lahko segreta voda brizgne ven in povzroči oparine. Gibko cev snemite šele, ko je naprava ohlajena.

Zaščita pred zamrznitvijo

POZOR

Zmrzal nepopolnoma napravo, iz katere voda ni popolnoma odstranjena.

Napravo shranite na mesto, kjer ni zmrzali.

Če shranjevanje naprave brez zmrzali ni možno:

→ Izpustite vodo.
→ Skozi napravo črpajte standardno sredstvo proti zamrznitvi.

Napotek:

Uporabite običajno zaščitno sredstvo proti zmrzali za avtomobile na glikolni osnovi.

Upoštevajte navodila za uporabo proizvajalca sredstva proti zmrzovanju.

→ Napravo pustite teči maks. 1 minuto, da se črpalka in cevi izpraznejo.

Transport

PREVIDNOST

Nevarnost osebnih poškodb in poškodb stvari! Pri transportu upoštevajte težo na-prave.

POZOR

Sprožilno ročico med transportom zaščitite pred poškodbami.

→ Za transport prek daljših stez napravo vlecite za sabo tako, da jo držite za ročaj.
→ Pri napravah brez cevnega bobna potisno streme za nošenje nastavite navzdol. Napravo nosite tako, da jo primete za ročaje, ne za potisno streme.
→ Pred transportom v ležečem položaju vzemite steklenice s čistilom iz držala steklenic in jih zaprite.

→ Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi v skladu z vsakokratnimi veljavnimi smernicami.

Skladiščenje

PREVIDNOST

Nevarnost osebnih poškodb in poškodb stvari! Pri shranjevanju upoštevajte težo naprave.

Ta naprava se sme shraniti le v notranjih prostorih.

Vzdrževanje

⚠NEVARNOST

Nevarnost poškodbe zaradi nehoteno zagnane naprave in električnega udara.

Pred vsemi deli na napravi, izklopite napravo in izvlecite omrežni vtič.

Napotek:

Odpadno olje se sme odvreči le na za to predvidenih zbirnih mestih. Prosimo, da eventualno odpadno olje oddate tja. One-snaževanje okolja z odpadnim oljem je kaznivo.

Varnostni pregled/vzdrževalna pogodba

S trgovcem se lahko dogovorite o rednem varnostnem pregledu ali sklenete vzdrževalno pogodbo. Prosimo, da se z nami posvetujete.

Pred vsakim obratovanjem

→ Priključni kabel preglejte glede poškodb (nevarnost zaradi električnega udara), poškodovani priključni kabel naj poo-blaščena servisna služba/elektro stro-kovnjak nemudoma zamenja.
→ Visokotlačno cev preverite glede poškodb (nevarnost razpok). Poškodovano visokotlačno cev takoj zamenjajte.
→ Preverite tesnost naprave (črpalke). 3 kapljice vode na minuto so dopustne in lahko kapljajo na spodnji strani naprave. Pri večji netesnosti se obrnite na uporabniški servis.

Tedensko

→ Preverite gladino olja. Pri mlečnem olju (voda v olju) se nemudoma obrnite na servisno službo.
→ Očistite sito v vodnem priključku.
→ Očistite filter na sesalni cevi za čistilo.

Le HD 9/20-4:

Očistite fini filter.

→ Napravo postavite v breztlačno stanje.
→ Izvijte pritrditveni vijak pokrova naprave, snemite pokrov naprave.
→ Odvijte pokrov s filtrom.
→ Filter očistite s čisto vodo ali komprimiranim zrakom.
→ Sestavite v nasprotnem zaporedju.

Vsakih 500 obratovalnih ur, najmanj enkrat letno

→ Servisiranje naprave naj opravi uporabniški servis.
→ Zamenjajte olje.

Zamenjava olja

Napotek:

Za količino in vrsto olja glejte „Tehnične podatke“.

→ Izvijte pritrditveni vijak pokrova naprave, snemite pokrov naprave.
→ Snemite pokrov posode za olje.
→ Napravo prekucnite naprej.
→ Olje izpustite v lovilno posodo.
→ Počasi nalijte novo olje; zračni mehurčki morajo uhajati.
→ Namestite pokrov posode za olje.
→ Pritrdite pokrov naprave.

Pomoč pri motnjah

⚠NEVARNOST

Nevarnost poškodbe zaradi nehoteno zagnane naprave in električnega udara.

– Pred vsemi deli na napravi, izklopite napravo in izvlecite omrežni vtič.
– Električne komponente sme preveriti in popraviti le pooblaščeni uporabniški servis.
– Pri motnjah, ki v tem poglavju niso na-vedene, je potrebno v primeru dvoma in pri izrecnem navodilu poiskati pooblaščeno servisno službo.

Naprava ne deluje

→ Preverite priključni kabel glede poškodb.
→ Preverite omrežno napetost.
→ Stikalo naprave postavite na "0" in pu-stite, da se motor min. 5 minut hladi. Če se motnja nato ponovno pojavi, mora napravo pregledati uporabniški servis.
→ Pri električni napaki poiščite servisno službo.

Naprava ne dosega zadostnega tlaka

→ Šobo nastavite na "Visok tlak".
→ Očistite šobo.
→ Šobo zamenjajte.
→ Napravo prezračite (glejte „Zagon“).
→ Preverite dovodno količino vode (glejte Tehnične podatke).
→ Očistite sito v vodnem priključku.
→ Preverite vse dovode k črpalki.
→ Po potrebi poiščite servisno službo.

Črpalka ne tesni

3 kapljice vode na minuto so dopustne in lahko kapljajo na spodnji strani naprave. Pri večji netesnosti se obrnite na uporabniški servis.

→ Pri večji netesnosti mora napravo pre-gledati uporabniški servis.

Črpalka ropota

→ Preverite sesalno napeljavo za vodo in čistilna sredstva glede netesnosti.
→ Pri obratovanju brez čistilnih sredstev zaprite dozirni ventil za čistilna sredstva.
→ Napravo prezračite (glejte „Zagon“).
→ Po potrebi poiščite servisno službo.

Čistilo se ne vsesa

→ Šobo nastavite na "CHEM".
→ Preverite/očistite sesalno cev za čistilo s filtrom.
→ Odprite ali preverite/očistite dozirni ventil za čistilo.
→ Po potrebi poiščite servisno službo.

Pribor in nadomestni deli

Uporabljajte samo originalen pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave. Informacije o priboru in nadomestnih delih najdete na www.kaercher.com.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na napravi, ki so posledica materialnih ali proizvodnih napak, v času garancije brezplačno odpravljamo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis.

Izjava EU o skladnosti

S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljnim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, če kdo napravo spremeni brez našega soglasja.

Proizvod: visokotlačni čistilec

Tip: 1.524-xxx

Zadevne direktive EU:

Uporabljeni usklajeni standardi:

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 62233: 2008

HD 6/11, HD 6/15, HD 7/12, HD 7/18,

HD 9/19

EN 61000-3-3: 2006

HD 6/16, HD 9/20:

EN 61000-3-11: 2000

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

	Izmerjeno: Zajamčeno:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88

Podpisniki ravnajo po navodilih in s pooblastilom uprave.

H. Jenner

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Ak nie je možné skladovanie na mieste zaistenom proti mrazu:

Prije prve uporabe. . . . . . . . HR 3

12 Držač ručne prskalice

13 Mlaznica

14 Oznake na mlaznici

15 Cijev za prskanje EASY!Lock

16 Regulacija tlaka/protoka (ne kod HD 9/18 M)

17 Ručna prskalica EASY!Force

18 Sigurnosna blokada

19 Poluga okidača

20 Sigurnosna poluga

21 Visokotlačno crijevo EASY!Lock

22 Potisna ručica

23 Držač kabela
24 Ventil za doziranje sredstva za pranje
25 Crijevo za usis sredstva za pranje s filtrom i navojnim poklopcem
26 Držač boce sa sredstvom za pranje
27 Okretna ručka
28 Bubanj za namatanje crijeva

Oznaka u boji

Aktiviranje odzračivanja spremnika za ulje

→ Odvijte pričvrsni vijak poklopca uređaja i skinite poklopac.
→ Odsijecite vrh poklopca posude za ulje.
→ Pričvrstite poklopac motora.

Montaža pribora

12 Držač ručne prskalice

13 Brizgaljka

14 Oznake na mlaznici

15 Cev za prskanje EASY!Lock

16 Regulacija pritiska/protoka (ne kod HD 9/18 M)

17 Ručna prskalica EASY!Force

Nemojte rasprskavati zapaljive tečnosti.
