NAUDOJIMO INSTRUKCIJA HD 9204 M Plus Kärcher

Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų naudotis vėliau arba perduoti naujam savininkui.

Turinys

Prietaiso dalys. . . . . . . . . . LT 1

Saugos reikalavimai ..... LT 1

Naudojimas pagal paskirti. . . . LT 2

Saugos jranga.... LT 2

Aplinkos apsauga ..... LT 2

Prieš pradedant naudoti ..... LT 3

Naudojimo pradžia ..... LT 3

Valdymas LT 4

Transportavimas ..... LT 6

Laikymas. LT 6

Priežiūra ir aptarnavimas .... LT 6

Pagalba gedimų atveju ..... LT 7

Priedai ir atsarginės dalys. . . . LT 8

Garantija .... LT 8

ES atitikties deklaracija..... LT 8

Techniniai duomenys ..... LT 9

Prietaiso dalys

Atverskite pirmajj puslapj su iliustracijomis

1 Purkštukų laikiklis

2 Rankena

3 Aukšto slėgio jungtis EASY!Lock

4 Vandens prijungimo antgalis

5 Manometras

6 Tepalo lygio rodiklis

7 Tepalo bakas

8 Prietaiso gaubtas

9 Prietaiso jungiklis

10 Prietaiso gaubto tvirtinamasis varžtas

11 Žarnų laikiklis

12 Rankinio purškimo pistoleto laikiklis

13 Antgalis

14 Antgalio pymë

15 Purškimo antgalis EASY!Lock

16 Slègio ir debito reguliatorius (netaikoma HD 9/18 M)

17 Rankinis purškimo pistoletas EA-SY!Force

18 Apsauginis fiksatorius

19 Purkštuvo spragtukas

20 Apsauginė svirtelė

21 Aukšto slėgio žarna EASY!Lock

22 Stūmimo rankena

23 Kabelio laikiklis

24 Valymo priemonių dozavimo vožtuvas

25 Valomujų priemonių siurbimo žarna su filtru ir užsukamu dangčiu

26 Valomuju priemonių butelio laikiklis

27 Sukamoji rankena

28 Žarnų rite

Spalvinis ženklinimas

– Valymo proceso valdymo elementai yra geltonos spalvos.

- Techninės priežiūros valdymo elementai yra šviesiai pilkos spalvos.

Saugos reikalavimai

– Prieš pirmajj naudojimą, būtinai per-skaitykite saugos nurodymus Nr. 5.951-949.0!

– Laikykitės nacionalinių teisės normų dėl skysčių purkštuvų.

– Laikykitės nacionalinių teisės normų dėl nelaimingų atsitikimų prevencijos. Skysčių purkštuvai privalo būti regulariai tikrinami, o patikrų rezultatai - pateikiami raštiškai.

– Draudžiama atlikti prietaiso / priedo pa-keitimus.

Rizikos lygiai

⚠PAVOJUS

Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠️ISPÉJIMAS

Nuoroda dėl galimo pavjoaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DÉMESIO

Nuoroda dėl galimo pavjoaus, galinčio sukelti materialinius nuostolius.

Simboliai ant prietaiso

Netinkamai naudojama aukšto slėgio srovė kelia pavojų. Draudžiama srovę nukreipti į asme-

nis, gyvūnus, veikiančia elektros jranga arba pati prietaisą.

Jokiu būdu nenaudokite prietaiso geriamojo vandens tiekimo sistemoje be sistemos atskyriklio. Naudokite KÄRCHER arba alternatyvų sistemos atskyriklį, atitinkantį EN 1 tipo reikalavimus.

Sistemos atskyrikliu tekėjusio vandens ger- ti negalima.

ATSARGIAI

Atskyrikli junkite prie vandens tiekimo tinklo ir jokiu būdu ne tiesiai prie prietaiso.

Naudojimas pagal paskirti

Šj aukšto slėgio valymo įrenginį naudokite tik
– valymui aukšto slegio srove ir valymo priemonemis (pvz., irenginių, transporto priemonių, statiniu, irankių valymui),
– valymui aukšto slegio srove be valymo priemonių (pvz., fasadų, terasų, sodo irenginių valymui).

Sukietejusio purvo sluoksniui valyti rekomenduojame specialø priedà - purvo skutiklá.

Su HD...Plus purvo skutiklis tiekamas kartu.

Reikalavimai vandens kokybei: DÉMESIO

Kaip aukšto slėgio terpė gali būti naudojamas tik švarus vanduo. Užterštas prietaisas greičiau susidėvi arba dėl to gali atsi-rasti nuosėdy.

Jei naudojamas perdirbtas vanduo, negali būti viršytos šios ribinės reikšmės.

pH vertė 6,5...9,5
elektros laidumas* Švaraus	van-dens laidumas +1200 μS/cm
nusėdančios medžiagos **	< 0,5 mg/l
filtruojamos medžiagos ***	< 50 mg/l
Angliavandeniai < 20 mg/l
Chloridas < 300 mg/l
sulfatas < 240 mg/l

Kalcis < 200 mg/l
Bendrasis kietumas < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Geležis < 0,5 mg/l
Manganas < 0,05 mg/l
Varis	< 2 mg/l
aktyvusis chloras	< 0,3 mg/l
néra nemalonaus kvapo
* Iš viso maks. 2000 μS/cm** Bandymo kiekis: 1 l per 30 minučių nuse-dimo laiką*** be šveičiamujų medžiagų

Saugos jranga

Saugos iranga apsaugo naudotoją, todėl jos negalima keisti arba nenaudoti.

Redukcinis vožtuvas su pneumatiniu jungikliu

Sumažinus vandens kiekį kiekį, kartu su slėgio ir debito reguliatoriumi atidaromas redukcinis vožtuvas ir dalis vandens teka atgal siurblio siurbimo pusę.

Atleidus rankinio purškimo pistoleto sprag- tuką, pneumatinis jungiklis išjungia siurblį ir didelio slėgio srovė nutrūksta. Jei spragtu- kas patraukiamas, vėl jungiamas siurblys.

Apsauginis vožtuvas

Apsauginis vožtuvas atsiveria viršijus leidžiamą slegj ir vanduo suteka atgal i pumpavimo pusę.

Redukcinis voptuvas, pneumatinis jungiklis ir apsauginis voptuvas yra ámontuoti ga-mykloje ir upplombuoti.

Juos nustato tik klientų aptarnavimo tarnyba.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pa-kuočių kartu su buitinėmis atlie-komis, bet atiduokite jas perdirb-ti.

Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pagal atitinkamą antrinių žaliavų surinkimo sistemą.

Elektros ir elektroniniuose prietaisuose dažnai būna dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai.

Tačiau norint tinkamai eksploatuoti prietaisą šios dalys būtinos. Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buitinėmis atliekomis.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

– Išpakavę patikrinkite, ar yra visos prietaiso detalės.
– Pastebėję transportavimo metu apga- dintas detales, informuokite tiekėją.

Patikrinkite alyvos lygi

→ Tepalo lygio rodiklj tikrinkite, kai prietaisas pastatytas. Tepalo lygis turi būti virš abiejų rodyklių.

ljunkite tepalo bakalo oro išleidimo sistemą

→ Išsukite prietaiso gaubto tvirtinimo varž-tą, nuimkite gaubtą.
→ Nupjaukite tepalo rezervuaro dangtelio smaigalá.
→ Pritvirtinkite prietaiso gaubtà.

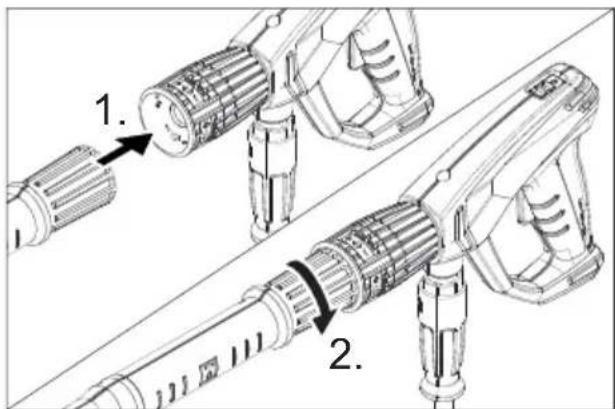

Priedų pritvirtinimas

Nuoroda: EASY!Lock sistemoje dalys sparčiuoju sriegiu greitai ir tvirtai sujungia-mos tik vienu apsisukimu.

→ Purkštukas sumontuokite ant purškimo antgalio (ženklinimas padėties žiedo viršuje) ir tvirtai priveržkite ranka (EA-SY!Lock).
→ Purškimo antgalj sujunkite su rankiniu purškimo pistoletu ir priveržkite ranka (EASY!Lock).

Jei prietaisas be žarnų rītės:

→ Aukšto slėgio žarną su rankiniu purški- mo pistoletu sujunkite su įrenginio aukšto slėgio jungtimi ir priveržkite ran- ka (EASY!Lock).

Jei prietaisas su ñarnø rite:

→ Įkiškite sukimo rankeną i žarnų rītės ve- leną ir užfiksuokite ją.
→ Prieš vyniodami aukšto slėgio žarną, ją ištiesinkite.
→ Sukdami sukamają rankeną tolygiai užvyniokite aukšto slėgio žarną ant žarnų ritės. Sukimo kryptį parinkite taip, kad aukšto slėgio žarna neperlinktų.
→ Aukšto slėgio žarną sujunkite su rankiniu purškimo pistoletu ir priveržkite ranka (EASY!Lock).

Naudojimo pradžia

⚠️ISPÉJIMAS

Susižalojimo pavojus! Prietaisas, priedas, įvadai ir jungtys turi būti nepriekaištingos būklės. Jei jų būklė néra nepriekaištinga, prietaisą naudoti draudžiama.

Jungimas i elektros tinklą

△PAVOJUS

Pavojus susižaloti dėl srovės smūgio.

• Irenginys prie elektros tinklo būtinai turi būti prijungtas kištukine jungtimi. Draudžiama naudoti nuolatinę jungti su elektros tinklu. Ištraukus kištuką nutraukiamas maitinimas.
• Prietaisą galima jungti tik j kintamosios srovės tinklą.
  – Neviršykite didžiausios leistinos elektros tinklo jungties varžos (žr. „Techniniai duomenys“). Jei kyla neaiškumu dėl elektros tinklo jungties varžos, kreipkitės į elektros energijos tiekimo įmonę.
  – Naudiojamo ilginamojo kabelio kištukas ir jungtis turi būti nelaidūs vandeniui.
  – Naudokite ilgintuvo laidus su pakanka-mu laido skersmeniu (žr. „Techninius duomenis“) ir visiškai nuvyniokite juos nuo laido būgno.

Jungties dydžius rasite ant prietaiso skydelio/techninėje specifikacijoje.

→ Išvyniokite ir padėkite ant grindų maitinimo kabelį.
→ Įkiškite prietaiso kišuką į kištukinį lizda.

Vandens prijungimo antgalis

Jungimas prie vandentiekio

⚠️ISPĖJIMAS

Laikykitės vandens tiekėjo reikalavimų.

Jokiu būdu nenaudokite prietaiso geriamojo vandens tiekimo sistemoje be sistemos atskyriklio. Nau- dokite KÄRCHER arba alternatyvų sistemos atskyriklj, atitinkanti EN 12729 BA tipo reikalavimus.

Sistemos atskyrikliu tekėjusio vandens ger- ti negalima.

ATSARGIAI

Atskyrikli junkite prie vandens tiekimo tinklo ir jokiu būdu ne tiesiai prie prietaiso.

Jungties dydžius rasite skyriuje „Techniniai duomenys“.

→ Tiekimo žarną (bent 7,5 m ilgio ir bent 1" skersmens) sujunkite su prietaiso vandens mova ir vandentiekio mova (pvz., vandens čiaupu).

Pastaba:

Tiekimo žarna nepriklauso tiekimo komplektui.

→ Atsukite čiaupa.

Vandenj siurbkite iš atvirų rezervuarų

→ Priveržkite siurbimo žarną (užs. Nr. 4.440-270,0) prie vandens jungties.
→ Prie siurbimo žarnos sumontuokite filtrą (užsakymo Nr. 4.730-012.0).
→ Išleiskite iš prietaiso orą: Nusukite antgalį. Laikykite prietaisą jjungtą, kol vanduo ims tekėti be oro burbulį. Jei reikia, palaikykite prietaisą jjunge 10 sekundžių ir išjunkite. Pakartokite šią procedūrą keletą kartų.
→ Išjunkite prietaisą ir vėl priveržkite purkštuką.

Valdymas

⚠PAVOJUS

Sprogimo pavojus!

Nepurkškite degių skysčių.

Naudodami jrenginį pavojingose zonoje (pvz., degalinėse), laikykitės atitinkamų saugos taisyklių.

Susižalojimo pavojus! Dirbdami rankinį purškimo pistoletą ir purškimo antgalį laikykite abiem rankomis.

Susižalojimo pavojus! Naudojant prietaisą, pistoleto spragtukas ir apsauginė svirtis neturi būti užspaustos.

Susižalojimo pavojus! Jeigu apsauginė svirtis turi defektų, kreipkitės į klientų aptarnavimo tarnybą.

Pavojus susižaloti naudojant aukšto slėgio srove. Prieš pradėdami dirbti su įrenginiu rankinio purškimo pistoleto apsauginį fiksatorių pastumkite į priekį.

ATSARGIAI

Variklius valykite tik atitinkamose vietose su jrengtu alyvos atskyrikliu (dél aplinkos apsaugos).

DÉMESIO

Užsikimšimo pavojus. Antgalj i priedų dėklą dėkite plačiuoju galu j viršų.

Rankinio purškimo pistoleto atidarymas / uždarymas

→ Atidarykite rankinį purškimo pistoletą: pa- spauskite apsauginę svirtį ir spragtuką.
→ Uždarykite rankinį purkštuvą: atleiskite apsauginę svirtį ir spragtuką.

Naudojimas esant aukštam slėgiui

Pastaba:

Irenginyje sumontuotas pneumatinis jungiklis. Variklis pradeda veikti tik kai rankinio purškimo pistoletas atidarytas.

→ Iki galo nuvyniokite aukšto slėgio žarną nuo žarnų rītės.
→ Prietaiso jungiklj nustatykite i padėtį „I“.
→ Atblokuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių atgal.
→ Atverkite rankinį purškimo pistoletą.
→ Pakopomis sukdami rankinio purškimo pistoleto slėgio (kiekio) reguliatorių (B) (+/-), nustatykite darbo slėgį ir debita.

Tik HD 9/20-4...:

Pumpuojant mažiausią kiekį, variklio išskiriama šiluma užtikrina vandens pašildymą maždaug iki 15 °C.

Pasirinkite reikiamą srove

→ Uždarykite rankinį purkštuvą.
→ Pasukite antgalio korpusą, kol norimas simbolis sutaps su żyme:

	Apvali aukšto slėgio srovė (0°) - įsisenėjusiems nešvarumams
	Plokščia žemo slėgio srovė (CHEM) - naudojant ploviklj arba plaunant žemu slėgiu
	Plokščia aukšto slėgio srovė (25°) - nešvarumams, užiman- tiems didelį plotą

Darbas su valymo priemonémis

⚠️ISPÉJIMAS

Netinkama valomoji priemonė gali sugadinti prietaisą ir plaunamą daiktą. Naudokite tik „Kärcher“ aprobuotus ploviklius. Laikykitės prie ploviklių pridedamų rekomendacijų dėl

dozavimo ir kitų nurodymų. Saugokite aplinką – taupiai naudokite valymo priemones Laikykitės ant valymo priemonių pakuočių pateiktų saugos reikalavimų.

„Kärcher“ plovikliai užtikrina darbą be sutrikimų. Kreipkitės patarimo arba reikalaukite mūsų katalogo, arba mūsų informacinio bukleto apie ploviklius.

→ Valomosios priemonės butelį įstatykite į laikiklj prie prietaiso arba šalia prietaiso pastatykite valomosios priemonės baką. Tuo pačiu metu prietaise galima naudoti dvi skirtingas valomąsias priemones.

→ Ištraukite valomosios priemonės siurbimo žarną ir įleiskite valomosios priemonės butelį arba baką.

→ Ant butelio arba bako užsukite užsukamą dangtį.

→ Antgalj nustatykite i padėtį „CHEM“.

→ Pageidaujamą valymo priemonę ir koncentraciją nustatykite valomosios priemonės dozavimo vožtuvu.

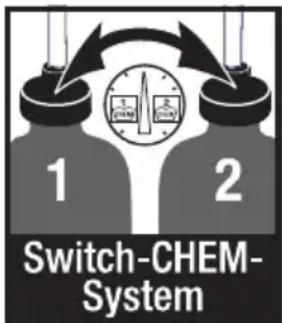

Switch-CHEM- System

Rekomenduojame tokj plovimo metodą

→ Šiek tiek ploviklio užpurkškite ant sauso paviršiaus ir leiskite įsigerti (bet ne iš-džiūti).
→ Ištirpusius nešvarumus nuplausite aukšto slėgio srove.
→ Baigę dirbti, užmerkite švariame vandenyje. Dozavimo vožtuvu nustatykite didžiausią ploviklio koncentraciją. Ijunkite prietaisą ir palaukite vieną minutę.

Darbo nutraukimas

→ Uždarykite rankinį purkštuvą. Irenginys išsijungia.
→ Atverkite rankinį purškimo pistoletą. Įrenginys vėl įsijungia.

Prietaiso išjungimas

→ Užsukite čiaupą.
→ Atverkite rankinį purškimo pistoletą.
→ Ijunkite siurblį prietaiso jungikliu ir 5–10 sekundžių palaikykite jjungtą.
→ Uždarykite rankinį purkštuvą.
→ Prietaiso jungiklj nustatykite j padëtj „0/OFF“.
→ Tik sausomis rankomis ištraukite tinklo kištuką iš lizdo.
→ Atjunkite vandens tiekimą.
→ Ijunkite rankinį purkštuvą, kol prietaiso nebeveiks slėgis.
→ Užfiksuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių į priekį.

Tik HD 9/20-4...:

⚠PAVOJUS

Galite nusiplikyti karštu vandeniu. Išjungta-me prietaise likęs vanduo gali įkaisti. Nui-mant žarną nuo čiaupo, karštas vanduo gali ištekėti ir nuplikyti rankas. Žarną nuim-kite tik tada, kai prietaisas atvėsta.

Prietaiso laikymas

→ Įkiškite rankinį purškimo pistoletą į laikiklj.
→ Suvyniokite aukšto slėgio žarną ir užkabinkite ant žarnų laikiklio. arba
Suvyniokite aukšto slėgio žarną į rite. Įstumkite sukamosios rankenos rankenėlę – taip užblokuosite žarnų rite.
→ Apvyniokite laidą apie laikiklj.
→ Kištuką pritvirtinkite sumontuotu fiksatoriumi.

Apsauga nuo šalčio

DÈMESIO

Iki galo neišleidus iš jrenginio vandens, šaltis gali sugadinti jrengini. Laikykite prietaisą nuo šalčio apsaugotoje vietoje.

Jei negalite prietaiso laikyti apsaugotoje nuo šalčio vietoje:

→ Išleiskite vandenj.
→ Perpumpuokite prietaisu jprastinio antifrizo.

Pastaba:

naudokite paprastai parduodamus antifrizus automobiliams su glikoliu.

Laikykitės antifrizo gamintojo pateikiamų naudojimo instrukcijų.

→ Palaukite ne ilgiau nei 1 minutę, kol si-urblys ir vamzdžiai bus tušti.

Transportavimas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Transportuodami įrenginį, atsižvelkite į jo masę.

DÉMESIO

Transportuojant spragtukai saugo nuo pa- žeidimų.

→ Jei transportuojate prietaisą ilgesniu atstumu, vilkite ji už rankenos.
→ Norėdami nešti prietaisą be žarnų rītės, nustatykite stūmimo rankeną į apačią. Prietaisą neškite paėmę už pagrindi-nės, o ne už stūmimo rankenos.
→ Jei prietaisas bus transportuojamas paguldytas, iš butelių laikiklio išimkite valomųjų priemonių butelius ir juos uždarykite.
→ Transportuojant jrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų.

Laikymas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Statyda- mi įrenginį laikyti, atsižvelkite į jo masę. Šį prietaisą galima laikyti tik patalpose.

Priežiūra ir aptarnavimas

⚠PAVOJUS

Traumu pavojus dėl netikėtai įsijungusio įrenginio ir elektros šoko.

Prieš visus prietaiso priežiūros darbus iš-junkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo.

Pastaba:

Sutvarkyti naudotą alyvą būtinai perduokite specialiai tarnybai. Perduokite šiai tarnybai susikaupusią naudotą alyvą. Už aplinkos teršimą naudotą alyvą baudžiama.

Saugos priežiūra/techninės priežiūros sutartis

Su savo tiekėju galite susitarti dėl nuolatinės saugos priežiūros ar sudaryti techninės priežiūros sutartį. Kilus klausimams, pasikonsultuokite.

Prieš kiekvieną darbą

→ Patikrinkite, ar nepažeistas prijungimo kabelis (kad neištiktų elektros smūgis), pažeistus kabelius nedelsdami leiskite pakeisti įgaliotai klientų aptarnavimo tarnybai ar elektrikui.
→ Patikrinkite, ar nepažeista (nejtrūkusi) aukšto slėgio žarna.
Pažeistą aukšto slėgio žarną nedelsdami pakeiskite.
→ Patikrinkite, ar prietaisas (siurblys) san-darus.
Gali nulašėti 3 lašai per minutę ir pasirodyti ant prietaiso apatinės dalies. Jei prietaisas nesandarus, kreipkitės į klientų aptarnavimo tarnybą.

Kas savaitę

→ Patikrinkite alyvos lygj. Jei alyva tampa balkšva, nedelsdami kreipkitės į klientų aptarnavimo tarnybą.
→ Išvalykite vandens tiekimo čiaupo filtrą.
→ Išvalykite filtrą prie valymo priemonių si-urbimo žarnos.

Tik HD 9/20-4:

Išvalykite smulkų filtrą.

→ Visiškai sumažinkite prietaiso slėgį.
→ Išsukite prietaiso gaubto tvirtinimo varž-tą, nuimkite gaubtą.
→ Nusukite dangtelj su filtru.
→ Išvalykite filtrą švariu vandeniu ar suspaustu oru.
→ Vél sumontuokite prietaisą atvirkščia tvarka.

Kas 500 darbo valandų, bet ne rečiau nei kasmet

→ Techninės priežiūros darbus paveskite atlikti klientų aptarnavimo tarnybai.
→ Pakeiskite alyvą.

Alyvos keitimas

Pastaba:

Alyvos kiekiai ir rūšys pateikti skyriuje „Techniniai duomenys“.

→ Išsukite prietaiso gaubto tvirtinimo varž-tą, nuimkite gaubtą.
→ Nuimkite alyvos bako dangtelj.
→ Palenkite prietaisą i priekj.
→ Išleiskite alyvą i gaudyklę.
→ Ipilkite naujos alyvos. Joje neturi būti oro burbuliukų.
→ Uždėkite alyvos bako dangtelį.
→ Pritvirtinkite prietaiso gaubtà.

Pagalba gedimų atveju

⚠PAVOJUS

Traumu pavojus dėl netikėtai įsijungusio įrenginio ir elektros šoko.

• Prieš visus prietaiso priežiūros darbus išjunkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo.
  – Elektrines konstrukcijos dalis tikrinti ir remontuoti gali tik įgaliota klientų aptarnavimo tarnyba.
• Jei jūsų prietaiso gedimas nepaminėtas šiame skyriuje, jei abejojate ir jei tai aiš-kiai nurodyta, kreipkitės į klientų aptar-navimo tarnybą.

Prietaisas neveikia

→ Patikrinkite, ar nepažeistas elektros laidas.
→ Patikrinkite tinklo įtampa.
→ Nustatykite prietaiso jungiklj i padėtį „0“ ir palaukite 5 minutes, kol variklis atvės. Jei ir po to gedimas išlieka, pateikite prietaisą patikrinti klientų aptarnavimo tarnybai.
→ Jei sugedo elektros sistema, kreipkitės į klientų aptarnavimo tarnybą.

Nesusidaro slègis

→ Antgalj nustatykite j aukšto slėgio padėtį.
→ Išvalykite antgalj.
→ Pakeiskite antgalj.
→ Išleiskite iš prietaiso orą (žr. skyrių „Naudojimo pradžia“).
→ Patikrinkite tiekiamo vandens kiekį (žr. skyrių „Techniniai duomenys“).
→ Išvalykite vandens tiekimo čiaupo filtrą.
→ Patikrinkite visus, prie siurblio prijung- tus, vamzdžius ir žarnas.
→ Jei reikia, kreipkitės į klientų aptarnavi- mo tarnybą.

Nesandarus siurblys

Gali nulašeti 3 lašai per minutę ir pasirodyti ant prietaiso apatinės dalies. Jei prietaisas

nesandarus, kreipkitės į klientų aptarnavi- mo tarnybą.

→ Jei nesandarumas didesnis, prietaisą turi patikrinti klientų aptarnavimo tarnyba.

Bildesys siurblyje

→ Patikrinkite, sandarūs vandens ir ploviklio siurbimo vamzdžiai.
→ Jei nenaudojate ploviklio, užverkite ploviklio dozavimo vožtuvą.
→ Išleiskite iš prietaiso orą (žr. skyrių „Naudojimo pradžia“).
→ Jei reikia, kreipkitės į klientų aptarnavi- mo tarnybą.

Nesiurbiamos valymo priemonės

→ Antgalj nustatykite i padėtį „CHEM“.
→ Patikrinkite (išvalykite) ploviklio siurbimo žarną ir filtrą.
→ Atverkite arba patikrinkite (pakeiskite) ploviklio dozavimo vožtuvą.
→ Jei reikia, kreipkitės į klientų aptarnavi- mo tarnybą.

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir atsargines dalis, taip užtikrinsite, kad prietaisas būtų eks-ploatuojamas patikimai ir be trikčių. Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų ap-tarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Aukšto slėgio valymo mašina

Tipas: 1.524-xxx

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

H. Jenner

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Tipas HD 6/11-4 M		1.524-901.0	HD 6/15-4 M 1.524-907.0	HD 6/16-4 M 1.524-900.0 1.524-903.0 1.524-909.0
				HD 6/16-4 MX 1.524-904.0
GB AU ES
Elektros tinklo duomenys
Itampa V 100 240 230
Srovės rūšis Hz 1~50
Variklio apsukų skaičius 1/min 1400
Prijungiamų įtaisų galia kW 2,9 3,3 3,4
Elektros tinklo saugiklis (inercinis, char. C)	A 30 16
Saugiklio rūšis		IPX5
Didžiausia leistina tinklo varža	omai	-		0,294+j0,184
Ilgintuvo laidas 30 m	mm2	2,5
Vandens prijungimo antgalis
Maks. atitekančio vandens temperatūra	°C	60
Maž. atitekančio vandens kiekis	l/h (l/min.)	600 (10)
Siurbimo aukštis iš atvirų rezervuarų (20°C)	m	0,5
Maks. atitekančio vandens slėgis	MPa	1
Galia
Vandens darbo slėgis (naudojant įprastą purkštuką)	MPa	3...11	3...15	3...16
Standartinio purkštuko dydis		045 040 038
Didžiausias darbinis viršslėgis	MPa	14	18	19
Debitas	l/h (l/min.)	250...600 (4,2...10)	300...600 (5...10)
Valymo priemonių siurbimas	l/h (l/min.)	0...40 (0...0,7)
Rankinio purškimo pistoleto sukuriama atatranka (didžiausia)	N	30
Nustatytos vertės pagal EN 60335-2-79
Delno/rankos vibracijos poveikis
Rankinis purkštuvas	m/s2	<2,5
Purškimo antgalis	m/s2	<2,5
Nesaugumas K	m/s2	1
Garso slėgio lygis LpA	dB(A)	69
Neapibrėžtis KpA	dB(A)	1
Garantuotas triukšmo lygis LWA + neapi-brėžtis KWA	dB(A)	84
Eksploatacinės medžiagos
Alyvos kiekis	I	0,5
Alyvos rūšis		SAE 15W40
Matmenys ir masė
Ilgis	mm 554
Plotis	mm 509
Aukštis	mm	1000
Masė be priedų (MX)	kg	44,5	54	48 (50)
Tipas HD 7/12-4 M		1.524-902.0	HD 7/16-4 M1.524-911.0	HD 7/18-4 M1.524-910.01.524-913.01.524-912.0
				HD 7/18-4 MX1.524-914.0
KAP KAP			ES
Elektros tinklo duomenys
Itampa V 220 400
Srovės rūšis Hz 1~ 60 3~ 60 3~ 50
Variklio apsukų skaičius 1/min 1400 1680	1400
Prijungiamų įtaisų galia kW 3,5 4,1 4,7
Elektros tinklo saugiklis (inercinis, char. C)	A	20	16
Saugiklio rūšis		IPX5
Didžiausia leistina tinklo varža	omai	-	-	-
Ilgintuvo laidas 30 m	mm2	4,0 2,5 2,5
Vandens prijungimo antgalis
Maks. atitekančio vandens temperatūra	°C	60
Maž. atitekančio vandens kiekis l/h (l/min.)	700 (11,7)
Siurbimo aukštis iš atvirų rezervuarų (20°C)	m	0,5
Maks. atitekančio vandens slėgis	MPa	1
Galia
Vandens darbo slėgis (naudojant įprastą purkštuką)	MPa	3...12 3...16	3...18
Standartinio purkštuko dydis		054 045 042
Didžiausias darbinis viršslėgis MPa	14 19 21
Debitas	l/h (l/min.)	300...700 (5...11,67)
Valymo priemonių siurbimas	l/h (l/min.)	0...40 (0...0,7)
Rankinio purškimo pistoleto sukuriama atatranka (didžiausia)	N	30	35	37
Nustatytos vertės pagal EN 60335-2-79
Delno/rankos vibracijos poveikis
Rankinis purkštuvas	m/s2	<2,5
Purškimo antgalis	m/s2	<2,5
Nesaugumas K	m/s2	1
Garso slėgio lygis LpA	dB(A)	69	75
Neapibrėžtis KpA	dB(A)	1
Garantuotas triukšmo lygis LWA+ neapi-brėžtis KWA	dB(A)	84	90
Eksploatacinės medžiagos
Alyvos kiekis	I	0,5
Alyvos rūšis		SAE 15W40	SAE 90 Hypoid
Matmenys ir masė
Ilgis	mm	554
Plotis	mm	509
Aukštis	mm	1000
Masė be priedų (MX)	kg	47,5	44,5	49 (52)
Tipas HD 9/18 M		1.524-916.0	HD9/19 M1.524-915.01.524-919.0	HD 9/20-4 M1.524-924.0
				HD 9/20-4 MX1.524-927.0
KAP ES ES
Elektros tinklo duomenys
Itampa V 220 400
Srovės rūšis Hz 3~ 60 3~ 50
Variklio apsukų skaičius 1/min 3370 2800	1400
Prijungiamų įtaisų galia kW 6,7	6,8	6,9
Elektros tinklo saugiklis (inercinis, char. C)	A	20	16
Saugiklio rūšis		IPX5
Didžiausia leistina tinklo varža	omai	-	-	0,222+j0,139
Ilgintuvo laidas 30 m	mm2	4,0	2,5
Vandens prijungimo antgalis
Maks. atitekančio vandens temperatūra	°C	60
Maž. atitekančio vandens kiekis l/h (l/min.)		900 (15)
Siurbimo aukštis iš atvirų rezervuarų (20°C)	m	0,5
Maks. atitekančio vandens slėgis	MPa	1
Galia
Vandens darbo slėgis (naudojant įprastą purkštuką)	MPa	18 4...18	5 4...20
Standartinio purkštuko dydis		053 050
Didžiausias darbinis viršslėgis	MPa	23	22,5	22
Debitas	l/h (l/min.)	900 (15)	450...890(7,5...14,8)	460...900(7,7...15)
Valymo priemonių siurbimas	l/h (l/min.)	0...40 (0...0,7)
Rankinio purškimo pistoleto sukuriama atatranka (didžiausia)	N	49
Nustatytos vertės pagal EN 60335-2-79
Delno/rankos vibracijos poveikis
Rankinis purkštuvas	m/s2	<2,5
Purškimo antgalis	m/s2	3,0		1,5
Nesaugumas K	m/s2	1
Garso slėgio lygis LpA	dB(A)	76		75
Neapibrėžtis KpA	dB(A)	2		1
Garantuotas triukšmo lygis LWA+ neapi-brėžtis KWA	dB(A)	91		88
Eksploatacinės medžiagos
Alyvos kiekis	I	0,5 0,75
Alyvos rūšis		SAE 90 Hypoid
Matmenys ir masė
Ilgis	mm	554
Plotis	mm	509
Aukštis	mm	1000
Masė be priedų (MX)	kg	48,6	42,1 (49)47 (55)	48 (50)
