MANUAL DE UTILIZARE HD 9204 M Plus Kärcher

Înainte de prima utilizare a aparatului dvs. citiți acest instrucțiunil original, respectați instrucțiunile cuprin-se în acesta și păstrați-l pentru întrebuința-rea ulterioară sau pentru următorii pose-sori.

Cuprins

Elementele aparatului ..... RO 1
Măsuri de siguranță ..... RO 1
Utilizarea corectă ..... RO 2
Dispositive de siguranță ..... RO 2
Protectția mediului înconjurător RO 3
Înainte de punerea în funcțiune RO 3
Punerea în funcțiune. ..... RO 4
Utilizarea.... RO 4
Transport. ..... RO 6
Depozitarea.... RO 7
Îngrijirea și întreținerea ..... RO 7
Remedierea defectiunilor .... RO 8
Accesorii și piese de schimb. . RO 8
Garantie ..... RO 8
Declaratie UE de conformitate RO 9
Date tehnice.... RO 10

Elementele aparatului

Vă rugăm să deschideți pagina cu imagini de la început.

1 Suport duză
2 Mâner
3 Racord de înaltă presiune EASY!Lock
4 Racordul de apă
5 Manometru
6 Indicator pentru nivelul de ulei
7 Rezervor de ulei
8 Capacul aparatului
9 Întrerupătorul principal
10 Şurub de fixare a capacului aparatului
11 Suport furtun
12 Suport pentru pistolul manual de stropit
13 Duză
14 Marcaj duză
15 Lance EASY!Lock
16 Reglaj pentru presiune/cantitate (nu și în cazul HD 9/18 M)
17 Pistol manual de stropit EASY!Force
18 Buton de siguranță
19 Manetă
20 Manetă de siguranță

21 Furtun de înaltă presiune EASY!Lock
22 Bară de manevrare
23 Suport pentru cablu
24 Ventil de dozare pentru detergent
25 Furtun de aspiratie pentru soluția de curățat, cu filtru și capac cu filet
26 Suport de flacon pentru detergent
27 Manivelă
28 Tambur furtun

Cod de culori

• Elementele de comandă pentru procesul de curățare sunt de culoare galbenă.
• Elementele de comandă pentru întreține- re și service sunt de culoare gri deschis.

Măsuri de siguranță

– Înainte de prima utilizare citiți neapărat măsurile de siguranță nr. 5.951-949.0!
– Respectați prevederile legale naționale, privind dispozitivele cu jet de lichid.
– Respectați prevederile legale naționale, privind prevenirea accidentelor. Dispozitivele cu jet de lichid trebuie verificate în mod regulat și rezultatul verificării trebuie consemnat în scris.
- Nu efectuați modificări la aparat/accesorii.

Trepte de pericol

⚠PERICOL

Indicatie referitoare la un pericol iminent, care duce la vătămări corporale grave sau moarte.

⚠AVERTIZARE

Indicatie referitoare la o posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.

⚠PRECAUTIE

Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.

ATENTIE

Indicatie referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Simboluri pe aparat

Jeturile sub presiune pot fi periculoase în cazul utilizării necon-

forme. Jetul nu trebuie îndreptat spre persoane, animale, echipamente electrice active sau asupra aparatului însuși.

Conform normelor în vigoare, aparatul nu trebuie exploatat niciodată fără un separator de sistem la rețeaua de apă potabilă. Se va utiliza un separator de sistem adecvat, de la firma KÄRCHER, sau un separator de sistem alternativ, conform EN 12729 tip BA.

Apa, care curge printr-un separator de sistem este clasificată ca fiind nepotabilă.

⚠PRECAUTIE

Separatorul de sistem trebuie conectat în-totdeauna la alimentarea de apă, niciodată direct la aparat.

Utilizarea corectă

Folosiți acest aparat de curățat sub presiune exclusiv pentru

– curățarea cu jetul de presiune joasă și soluție de curățat (ex. curățarea mașiniilor industriale, a autovehiculelor, a clă-dirilor, a sculelor);
– curățarea cu jet de presiune înaltă fără soluție de curățat (ex. curățarea fațade- lor, teraselor, uneltelor de grădină).

Pentru murdărie persistentă recomandăm folosirea frezelor de mizerie care sunt disponibile ca accesorii opționale.

La HD...Plus, freza de mizerie se livrează împreună cu aparatul.

Cerințe referitoare la calitatea apei: ATENTIE

Ca mediu sub presiune se poate utiliziza numai apă curată. Impuritățile din apă pot cauza uzura premaură a aparatului și depuneri.

Dacă utilizati apă reciclată, nu trebuie să fie depășite următoarele valori limită.

Valoare pH 6,5...9,5
Conductivitate electrică * Conductanțăapă proaspătă+1200 μS/cm

Materiale decantabile ** < 0	5 mg/l
Materiale filtrabile *** < 50 mg/l
Hidrocarburi < 20 mg/l
Clorură < 300 mg/l
Sulfat < 240 mg/l
Calciu < 200 mg/l
Duritate totală < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Fier < 0,5 mg/l
Mangan	< 0,05 mg/l
Cupru	< 2 mg/l
Clor activ	< 0,3 mg/l
să nu aibă miros neplăcut
*În total maxim 2000 μS/cm** Volum de probă 1 l, timp de depunere 30 min*** nu există materiale abrazive

Dispositive de siguranță

Dispozitivele de siguranță au rolul de a proteja utilizatorul și nu trebuie scoase din funcțiune sau evitate în timpul funcționării.

Supapă de preaplin cu întrerupător manometric

Când cantitatea de apă este redusă de la regulatorul de presiune/debit, supapa de preaplin se deschide și o parte a apei curve înapoi în partea de aspirare a pompei.

Dacă maneta pistolului manual de stropit este eliberată, întrerupătorul manometric decuplează pompa, iar jetul sub presiune se oprește. Dacă trageți de manetă, pompa pornește din nou.

Supapa de siguranță

Supapa de siguranță se deschide când se depășește presiunea de lucru admisă; apa curge înapoi la partea de aspirare a pompei.

Supapa de preaplin, întrerupătorul mano- metric și supapa de siguranță sunt reglate și sigilate din fabrică.

Reglarea lor se face doar la service.

Protectția mediului înconjurător

Materialele de ambalare sunt reciclabile. Ambalajele nu trebuie aruncate în gunoiul menajer, ci trebuie duse la un centru de co- lectare și revalorificare a deșeurilor.

Aparatele vechi conțin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorificare. Bateriile, uleiul și substanțele asemănătoare nu trebuie să ajungă în mediul înconjurător. Din acest motiv, vă rugăm să apelați la centrele de colectare abilitate pentru eliminarea aparatelor vechi.

Aparatele electrice și electronice conțin adesea componente care pot reprezenta un potențial pericol pentru sănătatea persoanelor, în cazul manevrării sau eliminării incorecte. Însă, aceste componente sunt necesare pentru funcționarea corespunzătoare a aparatului. Aparatele marcate cu acest simbol nu trebuie aruncate în gunoiul menajer.

Observații referitoare la materialele con- ținute (REACH)

Informații actuale referitoare la materialele conținute puteți găsi la adresa:

Înainte de punerea în functiune

Despachetarea

• Verificați continutul ambalajului la des- pachetare.
  – În cazul în care aparatul a fost deteriorat în timpul transportului, informați imediat comerciantul.

Controlarea nivelului de ulei

→ Citiți nivelul de ulei când aparatul este oprit. Nivelul de ulei trebuie să fie dea-supra celor două indicatoare.

Activarea aerisirii rezervorului de ulei

→ Scoateți afară şurubul de fixare a capa- cului aparatului, îndepărtați capacul aparatului.
→ Tăiați vârful capacului recipientului de ulei.
→ Fixați capacul aparatului.

Montarea accesoriiilor

Indicație: Sistemul EASY!Lock conectea- ză componentele printr-un filet rapid cu o singură rotație, în mod rapid și sigur.

→ Montați duza pe lance (marcajele de pe inelul de reglare trebuie să fie în sus) și strângeti-o manual (EASY!Lock).
→ Conectați lancea de pistolul manual de stropit și strângeți-I cu mâna (EASY!Lock).

La aparatele fără tambur pentru furtun:

→ Conectați furtunul de înaltă presiune cu pistolul manual de stropit și racordul de înaltă presiune al aparatului și strân-geți-le cu mâna (EASY!Lock).

La aparatele cu tambur pentru furtun:

→ Introduceti manivela în arborele tamburului de furtun și fixați-o.
→ Înainte de înfășurare întindeți furtunul de înaltă presiune.
→ Înfășurați furtunul de înaltă presiune pe tambur în mod uniform, prin rotirea manivelei. Alegeti direcția de rotație în așa fel încât furtunul de înaltă presiune să nu fie îndoit.
→ Conectați furtunul de înaltă presiune cu pistolul manual de stropit și strângeți-l cu mâna (EASY!Lock).

Punerea în funcțiune

⚠AVERTIZARE

Pericol de rănire! Aparatul, accesoriiile, conductele de alimentare și racordurile trebuie să fie în stare impecabilă. Aparatul nu trebuie utilizat dacă nu se află într-o stare ireproșabilă.

Racordul electric

△PERICOL

Pericol de rănire prin electrocutare.

• Aparatul trebuie conectat la rețeaua de curent folosind neapărat un ștecher.
  Este interzisă realizarea unei legături fixe cu rețeaua de curent. Ștecherul servește pentru decuplarea de la rețea.
• Aparatul se conectează numai la curent alternativ.
• Nu este permisă depășirea impedanței maxime admise a rețelei la punctul de conexiune electrică (a se vedea datele tehnice). Dacă există nelămuriri referitor la impedanța rețelei la punctul de conexiune electrică, vă rugăm să contac-tați compania locală de furnizare a energiei.

– Ş techerul și cuplajul unui prelungitor trebuie să fie etanşe la apă.

- Folositi prelungitoare cu sectiune suficientă (vezi „Date tehnice”) și desfășurați acestea complet de pe tamburul de cablu.

Pentru valorile de racordare se vor consulta datele tehnice/plăcuța de tip.

→ Desfășurați cablul de rețea și ampla- sati-l pe podea.

→ Se introduce stecherul în priză.

Racordul de apă

Racordarea la rețeaua de apă

⚠AVERTIZARE

Respectați prevederile companiei de furnizare a apei.

Conform normelor în vigoare, aparatul nu trebuie exploatat niciodată fără un separator de sistem la rețeaua de apă potabilă. Se va utili-

za un separator de sistem adecvat, de la firma KÄRCHER, sau un separator de sistem alternativ, conform EN 12729 tip BA.

Apa, care curge printr-un separator de sistem este clasificată ca fiind nepotabilă.

⚠PRECAUTIE

Separatorul de sistem trebuie conectat în-totdeauna la alimentarea de apă, niciodată direct la aparat.

Valorile racordului sunt specificate la datele tehnice.

→ Racordați furtunul de alimentare (lungime minimă 7,5 m, diametru minim 1") la racordul de apă al aparatului și la sursa de apă (de exemplu robinet de apă).

Indicatie:

Furtunul de alimentare nu se livrează împreună cu aparatul.

→ Deschideti sursa de apă.

Aspirarea apei din rezervoare deschise

→ Înşurubați furtunul de aspirare (număr de comandă 4.440-270.0) pe racordul de apă.
→ Montați filtrul pe furtunul de aspiratie (nr. comandă 4.730-012.0).
→ Aerisirea aparatului: Deşurubați duza.
Lăsați aparatul să funcționeze până când apa nu mai conține bule de aer.
Eventual lăsați aparatul să funcționeze 10 secunde – opriți-l. Repetați operațiunea de mai multe ori.

→ Opriti aparatul și puneti duza la loc.

Utilizarea

⚠PERICOL

Pericol de explozie!

Nu pulverizați lichide inflamabile.

La utilizarea aparatului în zone periculoase (de ex. recipiente de combustibil) respectați instrucțiunile de securitate corespunzătoare.

Pericol de rănire! În timpul lucrului, țineți pistolul manual de stropit și lancea cu ambele mâini.

Pericol de rănire! Nu este permisă fixarea manetei și a manetei de siguranță în timpul funcționării.

Pericol de rănire! Dacă maneta de siguranță este defectă, luați legătura cu serviciul de relații cu clienții.

Pericol de accidentare din cauza jetului de apă sub presiune. Înainte de orice lucrări la aparat, împingeti în față butonul de siguranță de la pistolul manual de stropit.

⚠PRECAUTIE

Curățați motoarele doar în locuri dotate cu un separator de ulei (protectia mediului în-conjurător).

ATENTIE

Pericol de înfundare. Introduceti duzele în compartimentul de accesorii cu deschiderea în sus.

Închidere/deschidere pistol manual de stropit

→ Deschidere pistol manual de stropit: Ac- tionați maneta de siguranță și maneta.
→ Închidere pistol manual de stropit: Eliberați maneta de siguranță și maneta.

Utilizarea cu presiune înaltă

Indicatie:

Aparatul este dotat cu un întrerupător manometric. Motorul funcționează numai când pistolul manual de stropit este deschis.

→ Desfășurați complet furtunul de înaltă presiune de pe tamburul de furtun.
→ Aduceți întrerupătorul principal al aparatului în poziția „I”.
→ Deblocați pistolul manual de stropit pentru ca butonul de siguranță să fie împins în spate.
→ Deschideti pistolul manual de stropit.
→ Reglați presiunea de lucru și debitul de apă prin rotirea (fără trepte) a butonului de reglare a presiunii și a debitului (+/-).

Numai la HD 9/20-4...:

La debitul cel mai mic, căldura produsă de motor încălzește apa cu cca. 15 °C.

Selectarea tipului jetului

→ închideți pistolul manual de stropit.
→ Rotiți carcasa duzei până când simbolul dorit corespunde cu marcajul.

	Jet rotund sub presiune (0°)pentru murdărie persistentă
	Jet plat de joasă presiune(CHEM) pentru operațiuni decurățare cu detergent sau curățare la presiune mică
	Jet plat sub presiune (25°) pentru murdărie pe suprafețe întin-se

Utilizarea cu soluție de curățat

⚠AVERTIZARE

Soluțiile de curățat neadecvate pot distruge aparatul și obiectul care trebuie curățat. Utilizați numai soluții de curățat aprobate de Kärcher. Respectați recomandările de dozare și indicațiile valabile pentru soluția de curățat. Pentru menajarea mediului înconjurător, folositi soluția de curățat cu măsură. Tineți cont de indicațiile de siguranță de pe soluțiile de curățat.

Soluțiile de curățat Kärcher garantează o funcționare fără probleme. Cereți sfaturi de la angajații noștri sau solicitați catalogul nostru sau broșurile informative despre soluții de curățat.

→ Aşezati flaconul cu soluție de curățat în suportul de pe aparat sau aşezati canistra cu soluție de curățat lângă aparat. În aparat pot fi depozitate simultan două feluri de soluție de curățat.

→ Trageți afară furtunul pentru soluția de curățat și atârnați-l în flaconul sau canistra cu soluție de curățat.

→ Înşurubați capacul filetat pe flacon sau canistră.

→ Reglați duza în poziția „CHEM”.

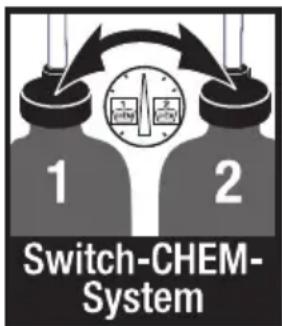

→ Comutați ventilul de dozare a soluției de curățat pe soluția de curățat și concentrația dorită.

1 2 Switch-CHEM- System

Metoda de curățare recomandată

Se pulverizează cu economie soluție de curățat pe suprafața uscată și se lasă să acționeze (nu să se usuce).
→ Se clătește cu jetul de apă de înaltă presiune murdăria dizolvată.
→ După utilizare, scufundatii filtrul în apă curată. Rotiți ventilul de dozare la cea mai mare concentrație de soluție de curățat. Porniți aparatul și clătiți-l timp de un minut.

Întreruperea utilizării

→ închideți pistolul manual de stropit. Aparatul se oprește.
→ Deschideți pistolul manual de stropit. Aparatul pornește din nou.

Oprirea aparatului

→ Închideți conducta de alimentare cu apă.
→ Deschideti pistolul manual de stropit.
→ Porniți pompa de la întrerupătorul principal și lăsați să funcționeze 5 - 10 secunde.
→ închideți pistolul manual de stropit.
→ Aduceți comutatorul aparatului pe „0/OFF“.
→ Scoateți ștecherul din priză doar dacă aveți mâinile uscate.
→ Desprindeți racordul de apă.
→ Acționați pistolul manual de stropit până când presiunea din aparat este eliberată.
→ Blocati pistolul manual de stropit pentru ca butonul de siguranță să fie împins în față.

Numai la HD 9/20-4...:

⚠PERICOL

Pericol de opărire din cauza apei fierbinți. Apa rămasă în aparatul oprit se poate încălzi. La îndepărtarea furtunului de pe conducta de alimentare cu apă, apa încălzită ar putea stropi afară și ar putea cauza arsuri. Îndepărtați furtunul abia după ce aparatul s-a răcit.

Depozitarea aparatului

→ Introduceți pistolul manual de stropit în suport.
→ Înfășurați furtunul de înaltă presiune și agățați-l peste suportul de furtun. sau Înfășurați furtunul de înaltă presiune pe tamburul de furtun. Împingeți înăuntru mânerul manivelei pentru a bloca tamburul de furtun.
→ Înfășurați cablul de alimentare pe su- portul de cablu.
→ Prindeți stecherul cu clema montată.

Protectia împotriva înghețului

ATENTIE

Gerul distruge aparatul dacă apa nu este golită complet.

Depozitați aparatul într-un loc ferit de înghet.

Dacă nu se poate asigura o depozitare astfel încât aparatul să fie ferit de îngheț:

→ Goliți apa.
→ Pompati prin aparat antigel disponibil în comerț.

Indicatie:

Folosiți antigel pentru autoturisme pe bază de glicoli, disponibil în comerț.

Respectați instrucțiunile de manipulare ale producătorului antigelului.

→ Lăsați aparatul să funcționeze max. 1 minut până când pompa și conductele sunt goale.

Transport

⚠PRECAUTIE

Pericol de rănire și deteriorare a aparatului! La transport țineți cont de greutatea aparatului.

ATENTIE

În timpul transportului, protejati maneta împotriva deteriorării.

→ Pentru transportarea pe distanțe mai mari, trageți aparatul după dumnea-voastră ținându-l de mâner.
→ În cazul aparatelor fără tambur de fur-tun, rabatați bara de manevrare în jos

când transportați aparatul. Prindeți aparatul de mânere dacă doriți să îl transportați, nu de bara de manevrare.

→ Înaintea transportării în poziție înclinată, îndepărtați flacoanele de soluție de curățat din suport și închideți-le.
→ În cazul transportării în vehicule asigurați aparatul contra derapării și răsturnării conform normelor în vigoare.

Depozitarea

⚠PRECAUTIE

Pericol de rănire și deteriorare a aparatului! La depozitare țineți cont de greutatea aparatului.

Aparatul poate fi depozitat doar în spațiile interioare.

Îngrijirea și întreținerea

⚠PERICOL

Pericol de rănire din cauza pornirii accidentale a aparatului.

Înaintea tuturor lucrărilor la aparat, opriți aparatul și scoateți ștecherul din priză.

Indicatie:

Uleiurile folosite trebuie eliminate prin intermediul centrelor de colectare autorizate.

Vă rugăm să predați uleiurile folosite la aceste centre. Poluarea mediului cu uleiuri folosite se amendează.

Inspectia de siguranță/contractul de întreținere

Puteți încheia cu distribuitorul un contract de întreținere sau puteți stabli inspecții de siguranță periodice. Nu ezitați să cereți sfaturi.

Înainte de fiecare utilizare

→ Controlați cablul de alimentare, pentru a vedea dacă este deteriorat (pericol de electrocutare); dacă este deteriorat, cablul trebuie să fie înlocuit imediat la un service autorizat sau de către un electrician.
→ Verificați dacă furtunul sub presiune prezintă deteriorări (pericol de explo-zie).

Înlocuiti imediat furtunul de înaltă presiune dacă prezintă deteriorări.

→ Verificați etanșeitatea aparatului (pompei). În partea de jos a aparatului ar putea apărea scurgeri, fiind admis un număr de 3 picături de apă pe minut. Dacă apare o neetanșeitate mai mare, luați legătura cu un service autorizat.

Săptămânal

→ Verificați nivelul de ulei. În cazul în care uleiul este lăptos (apă în ulei), luați le-gătura imediat cu serviciul pentru clienți.
→ Curățați sita din racordul de apă.
→ Curățați filtrul furtunului de aspirare a soluției de curățat.

Numai la HD 9/20-4:

Curățați filtrul fin.

→ Depresurizați aparatul.
→ Scoateți afară şurubul de fixare a capacului aparatului, îndepărtați capacul aparatului.
→ Desfaceți capacul cu filtrul.
→ Curățați filtrul cu apă curată sau aer comprimat.
→ Efectuați montarea în ordine inversă.

După 500 de ore de funcționare, cel puțin anual

→ Comandați întreținerea aparatului de către serviciul pentru clienti.
→ Schimbați uleiul.

Schimbul de ulei

Indicatie:

Cantitatea și tipul de ulei sunt specificate la datele tehnice.

→ Scoateți afară şurubul de fixare a capa- cului aparatului, îndepărtați capacul aparatului.
→ Îndepărtați capacul recipientului cu ulei.
→ Înclinați aparatul înainte.
→ Goliți uleiul în vasul colector.
→ Turnați uleiul nou încet; bulele de aer trebuie să iasă afară.
→ Puneti capacul recipientului cu ulei.
→ Fixați capacul aparatului.

Remedierea defectiunilor

⚠PERICOL

Pericol de rănire din cauza pornirii accidentale a aparatului.

• Înaintea tuturor lucrărilor la aparat, opriți aparatul și scoateți ștecherul din priză.
• Componentele electrice vor fi verificate și reparate numai de către un service autorizat.
• În cazul unor defectiuni care nu sunt specificate în acest capitol, dacă aveți dubii sau când acest lucru este recommandat în mod expres, apelați la un service autorizat.

Aparatul nu funcționează

→ Verificați cablul de alimentare, pentru a vedea dacă este deteriorat.
→ Verificați tensiunea rețelei.
→ Comutați întrerupătorul principal pe "0" și lăsați motorul să se răcească cel puțin 5 minute. Dacă defectiunea survine din nou, duceți aparatul la service pentru a fi verificat.
→ Dacă apar defectiuni electrice, luați legătura cu un service autorizat.

Aparatul nu ajunge la presiunea dorită

→ Reglați duza în poziția „presiune înaltă”.
→ Curățați duza.
→ Înlocuiti duza.
→ Scoateți aerul din aparat (vezi „Punerea în funcțiune”).
→ Verificati cantitatea de apă alimentată (consultați datele tehnice).
→ Curățați sita din racordul de apă.
→ Verificați toate conductele de alimentare care duc spre pompă.
→ Dacă este nevoie, luați legătura cu un service autorizat.

Pompa nu este etanşă

În partea de jos a aparatului ar putea apărea scurgeri, fiind admis un număr de 3 picături de apă pe minut. Dacă apare o neetanșeitate mai mare, luați legătura cu un service autorizat.

→ Dacă neetanseitatea este mai accentuată, aparatul trebuie dus la service pentru a fi verificat.

Pompa „bate”

→ Verificați dacă există neetanșeități la conductele de aspirare pentru apă și soluția de curățat.
→ Închideți ventilul de dozare pentru soluția de curățat când aparatul este folosit fără soluție de curățat.
→ Scoateți aerul din aparat (vezi „Punerea în funcțiune”).
→ Dacă este nevoie, luați legătura cu un service autorizat.

Solutia de curățat nu este aspirată

→ Reglați duza în poziția „CHEM”.
→ Verificați/curățați furtunul de aspirare a detergentului, cu filtru.
→ Deschideti sau verificati/curățati ventilul de dozare a detergentului.
→ Dacă este nevoie, luați legătura cu un service autorizat.

Accesorii și piese de schimb

Utilizați doar accesorii și piese de schimb originale; acestea oferă garanția unei funcționări sigure și fără defecțiuni a aparatului.

Informații referitoare la accesorii și piese de schimb se găsesc la adresa www.kaercher.com.

Garantie

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defectiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

Declaratie UE de conformitate

Prin prezenta declarăm că aparatul desemnat mai jos corespunde cerințelor fundamentale privind siguranța în exploatare și sănătatea incluse în directivele UE aplicabile, datorită conceptului și a modului de construcție pe care se bazează, în varianta comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Aparat de curățare sub pre- siune

Tip: 1.524-xxx

Procedura de evaluare a conformității:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

	măsurat: garantat:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

Reprezentant autorizat cu eliberarea documentelor

S. Reiser

Alfred Kärcher SE & Co. KG

Tip HD 6/11-4 M		1.524-901.0	HD 6/15-4 M1.524-907.0	HD 6/16-4 M1.524-900.01.524-903.01.524-909.0
				HD 6/16-4 MX1.524-904.0
GB AU EU
Conexiunea la rețeaua de curent
Tensiune V 100 240 230
Tipul curentului Hz 1~50
Turația motorului 1/min 1400
Puterea absorbită kW 2,9 3,3 3,4
Siguranță fuzibilă (lentă, car. C) A 30		16
Protectie		IPX5
Impedanța maximă admisă a rețelei	ohmi	-		0,294+j0,184
Prelungitor 30 m	mm2	2,5
Racordul de apă
Temperatura de circulare (max.)	°C	60
Debitul de circulare (min.)	l/h (l/min)	600 (10)
Înălțime de aspirare din rezervor deschis (20 °C)	m	0,5
Presiunea de circulare (max.)	MPa	1
Caracteristicile de performanță
Presiune de lucru apă (cu duză standard)	MPa	3...11	3...15	3...16
Mărimea duzei în cazul duzei standard		045 040 038
Presiune de lucru max.	MPa	14	18	19
Debit	l/h (l/min)	250...600(4,2...10)	300...600 (5...10)
Aspirarea soluției de curățat	l/h (l/min)	0...40 (0...0,7)
Reculul max. al pistolului manual de stropit	N	30
Valori stabilite conform EN 60335-2-79
Valoarea vibrației mână-braț
Pistol manual de stropit	m/s2	<2,5
Lance	m/s2	<2,5
Nesiguranță K	m/s2	1
Nivel de zgomot LpA	dB(A)	69
Nesiguranță KpA	dB(A)	1
Nivelul puterii energiei LWA+ nesiguranțăKWA	dB(A)	84
Substanțe tehnologice
Cantitatea de ulei	I	0,5
Tipul de ulei		SAE 15W40
Dimensiuni și masa
Lungime	mm 554
Lățime	mm 509
Înălțime	mm	1000
Masa fără accesorii (MX)	kg	44,5	54	48 (50)
Tip HD 7/12-4 M		1.524-902.0	HD 7/16-4 M1.524-911.0	HD 7/18-4 M1.524-910.01.524-913.01.524-912.0
				HD 7/18-4 MX1.524-914.0
KAP KAP EU
Conexiunea la rețeaua de curent
Tensiune V 220 400
Tipul curentului Hz 1~ 60 3~ 60 3~ 50
Turația motorului 1/min 1400 1680 1400
Puterea absorbită kW 3,5 4,1 4,7
Siguranță fuzibilă (lentă, car. C)	A	20	16
Protectie		IPX5
Impedanța maximă admisă a rețelei	ohmi	-	-	-
Prelungitor 30 m	mm2	4,0 2,5 2,5
Racordul de apă
Temperatura de circulare (max.)	°C	60
Debitul de circulare (min.)	l/h (l/min)	700 (11,7)
Înălțime de aspirare din rezervor deschis (20 °C)	m	0,5
Presiunea de circulare (max.)	MPa	1
Caracteristicile de performanță
Presiune de lucru apă (cu duză standard)	MPa	3...12	3...16	3...18
Mărimea duzei în cazul duzei standard		054	045 042
Presiune de lucru max.	MPa	14 19 21
Debit	l/h (l/min)	300...700 (5...11,67)
Aspirarea soluției de curățat	l/h (l/min)	0...40 (0...0,7)
Reculul max. al pistolului manual de stropit	N	30	35	37
Valori stabilite conform EN 60335-2-79
Valoarea vibrației mână-braț
Pistol manual de stropit	m/s2	<2,5
Lance	m/s2	<2,5
Nesiguranță K	m/s2	1
Nivel de zgomot LpA	dB(A) 69		75
Nesiguranță KpA	dB(A)	1
Nivelul puterii energiei LWA + nesiguranță KWA	dB(A) 84		90
Substanțe tehnologice
Cantitatea de ulei	I	0,5
Tipul de ulei		SAE 15W40	SAE 90 Hypoid
Dimensiuni și masa
Lungime	mm	554
Lățime	mm	509
Înălțime	mm	1000
Masa fără accesorii (MX)	kg	47,5	44,5	49 (52)
Tip HD 9/18 M		1.524-916.0	HD9/19 M1.524-915.01.524-919.0	HD 9/20-4 M1.524-924.0
				HD 9/20-4 MX1.524-927.0
KAP EU EU
Conexiunea la rețeaua de curent
Tensiune V 220 400
Tipul curentului Hz 3~ 60 3~ 50
Turația motorului 1/min 3370 2800 1400
Puterea absorbită kW 6,7 6,8 6,9
Siguranță fuzibilă (lentă, car. C) A	20		16
Protectie		IPX5
Impedanța maximă admisă a rețelei	ohmi	-	-	0,222+j0,139
Prelungitor 30 m	mm2	4,0	2,5
Racordul de apă
Temperatura de circulare (max.)	°C	60
Debitul de circulare (min.)	l/h (l/min)	900 (15)
Înălțime de aspirare din rezervor deschis (20 °C)	m	0,5
Presiunea de circulare (max.)	MPa	1
Caracteristicile de performanță
Presiune de lucru apă (cu duză standard)	MPa	18	4...18,5	4...20
Mărimea duzei în cazul duzei standard		053 050
Presiune de lucru max.	MPa	23	22,5	22
Debit	l/h (l/min)	900 (15)	450...890(7,5...14,8)	460...900(7,7...15)
Aspirarea soluției de curățat	l/h (l/min)	0...40 (0...0,7)
Reculul max. al pistolului manual de stropit	N	49
Valori stabilite conform EN 60335-2-79
Valoarea vibrației mână-braț
Pistol manual de stropit	m/s2	<2,5
Lance	m/s2	3,0		1,5
Nesiguranță K	m/s2	1
Nivel de zgomot LpA	dB(A)	76		75
Nesiguranță KpA	dB(A)	2		1
Nivelul puterii energiei LWA + nesiguranță KWA	dB(A)	91		88
Substanțe tehnologice
Cantitatea de ulei	I	0,5 0,75
Tipul de ulei		SAE 90 Hypoid
Dimensiuni și masa
Lungime	mm	554
Lățime	mm	509
Înălțime	mm	1000
Masa fără accesorii (MX)	kg	48,6	42,1 (49)47 (55)	48 (50)
