| Terméktípus | Professzionális nagynyomású tisztító |
| Modell | Kärcher HD 9204 M Plus (HD 9/20-4 M) |
| Márka | Kärcher |
| Üzemi nyomás | 4-20 MPa (állítható) |
| Vízáramlás | 460-900 l/h (7,7-15 l/min) |
| Mosószer-áramlás | 0-40 l/h (állítható) |
| Max. visszahatási erő | 49 N |
| Max. betáplálási hőmérséklet | 60 °C |
| Elektromos táplálás | 400 V / 3~ / 50 Hz / 6,9 kW |
| Védettség | IPX5 |
| Méretek (H × Sz × M) | 554 × 509 × 1000 mm |
| Tömeg tartozékok nélkül | 47 kg |
| Olajkapacitás | 0,75 L (SAE 90 hipoid típus) |
| Csatlakozási rendszer | EASY!Lock tömlőhöz és tartozékokhoz |
| Fő funkciók | Nagynyomású sugár (0°), lapos sugár (25°), alacsony nyomású sugár (CHEM) mosószerhez, nyomás- és áramlásszabályozó, automatikus leállítás nyomáskapcsolóval |
| Biztonsági berendezések | Biztonsági szelep, nyomáscsökkentő szelep, nyomáskapcsoló, biztonsági retesz a pisztolyon, biztonsági kar |
| Rendszeres karbantartás | Olajszint ellenőrzése, vízbemeneti szűrő és mosószer szűrő tisztítása (hetente), olajcsere 500 üzemóránként |
| Tartozékok | EASY!Force pisztoly, EASY!Lock lándzsa, forgó fúvóka (Rotabuse), HP EASY!Lock tömlő 15 m, tömlődob, hajtókar |
| Garancia | Gyártói garancia a helyi feltételek szerint |
| Javíthatóság | Pótalkatrészek elérhetők a Kärcher szervizhálózaton keresztül, javítás szakember által |
Gyakran ismételt kérdések - HD 9204 M Plus Kärcher
Felhasználói kérdések a következőről HD 9204 M Plus Kärcher
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Magasnyomású mosó PDF formátumban ingyenesen! Találja meg kézikönyvét HD 9204 M Plus - Kärcher és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. HD 9204 M Plus márka Kärcher.
HASZNÁLATI ÚTMUTATÓ HD 9204 M Plus Kärcher
A készülék első használata előtt olvassa el ezt az eredeti hasz-
nálati utasítást, ez alapján járjon el és tart- sa meg a későbbi használatra vagy a kö- vetkező tulajdonos számára.
Tartalomjegyzék
Készülék elemek. . . . . . . . . . HU 1
Biztonsági tanácsok ..... HU 1
Rendeltetésszerű használat .. HU 2
Biztonsági berendezések .... HU 2
Környezetvédelem ..... HU 3
Üzembevétel előtt ..... HU 3
Üzembevétel. . . . . . . . . . . . . HU 4
Használat ..... HU 4
Szállítás ...... HU 6
Tárolás ...... HU 6
Ápolás és karbantartás ..... HU 6
Segítség üzemzavar esetén .. HU 7
Tartozékok és alkatrészek.... HU 8
Garancia ....HU 8
EU konformitási nyiltakozat. . . HU 8
Müszaki adatok. . . . . . . . . . . . HU 9
Készülék elemek
Kérjük, nyissa ki az előlapot
1 Szórófej tartó
2 Markolat
3 EASY!Lock magasnyomású csatlakozó
4 Vízcsatlakozás
5 Manométer
6 Oljaszint kijelzés
7 Olajtartály
8 Készülék fedél
9 Készülékkapcsoló
10 Rögzítő csavar készülékfedél
11 Tömlőtartó
12 Kézi szórópisztoly tartója
13 Fúvóka
14 A szórófej jelzése
15 EASY!Lock sugárcső
16 Nyomás-/mennyiség szabályozása (a HD 9/18 M esetén nem)
17 EASY!Force kézi szórópisztoly
18 Biztonsági pecek
19 Kar
20 Biztosítókar
21 EASY!Lock magasnyomású tömlő
22 Tolókengyel
23 Kábel tartó
24 Tisztítószer-adagoló szelep
25 Tisztítószer-szívócső szűrővel és csavaros fedéllel
26 Palacktartó a tisztítószer számára
27 Hajtókar
28 Tömlő dob
Szín megjelölés
– A tisztítási folyamat kezelő elemei sárgák.
– A karbantartás és szerviz kezelő elemei világos szürkék.
Biztonsági tanácsok
– Az első üzembevétel előtt mindenképpen olvassa el az 5.951-949.0 sz. biztonsági utasításokat!
– Vegye figyelembe az adott nemzeti törvényhozó folyadék sugárszóró berendezésekre vonatkozó előírásait.
– Vegye figyelembe az adott nemzeti törvényhozó balesetmegelőzésre vonatkozó előírásait. A folyadék sugárszóró berendezéseket rendszeresen ellenőrizni kell, és az ellenőrzés eredményét írásban rögzíteni kell.
– A készüléken/tartozékokon nem szabad változtatásokat végrehajtani.
Veszély fokozatok
⚠ VESZÉLY
Közvetlenül fenyegető veszélyre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezet.
⚠️FIGYELMEZTETÉS
Lehetséges veszélyes helyzetre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezethet.
⚠VIGYÁZAT
Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vezethet.
FIGYELEM
Lehetséges veszélyes helyzetre való figyelmeztetés, amely anyagi kárhoz vezethet.
Szimbólumok a készüléken
A magasnyomású vízsugár nem rendeltetésszerű használat ese-
tén veszélyes lehet. A vízsugarat soha ne irányítsa személyek, állatok, aktív elektromos szerelvények vagy maga a készülék felé.
Az érvényes előírásoknak megfelelően a készüléket soha nem szabad rendszer-elválasztó nélkül az ivóvíz hálózatról üzemeltetni. A
KÄRCHER vállalat megfelelő rendszer-el-választóját, vagy alternatív módon egy EN 12729 BA típusú rendszer-elválasztót kell használni.
Az olyan víz, amely rendszer elválasztón átfolyt, nem minősül ihatónak.
⚠VIGYÁZAT
A rendszer-elválasztót mindig a vízellátás- hoz kell csatlakoztatni és soha nem közvet- lenül a készülékhez.
Rendeltetésszerű használat
Ezt a magasnyomású tisztítót csak a következőkre szabad használni
– alacsony nyomású sugárral és tisztító- szerrel történő tisztításra (pl. gépek, jár- művek, építmények, szerszámok tisztí- tására).
– magasnyomású sugárral tisztítószer nélkül történő tisztításra (pl. homlokza- tok, teraszok, kerti gépek tisztítására).
Makacs szennyeződés esetén különleges tartozékként ajánljuk a szennymarót.
A HD... Plus esetén a szennymaró része a szállítási tételnek.
A vízminőség követelményei:
FIGYELEM
Magasnyomású anyagként csak tiszta vizet szabad használni. Szennyeződések idő előtti kopáshoz vagy lerakódáshoz vezetnek a készülékben.
Ha újrahasznosított vizet használnak, akkor a következő határértékeket nem szabad átlépni.
| pH-érték 6,5...9,5 | |
| elektromos vezetőképes-ség * | a friss víz ve-zetőképessé-ge +1200 μS/cm |
| ülepíthető anyagok ** < 0,5 | mg/l |
| leszűrhető anyagok *** < 50 | mg/l |
| Szénhidrogének < 20 mg/l | |
| Klorid < 300 mg/l | |
| Szulfát < 240 mg/l | |
| kalcium < 200 mg/l | |
| Összkeménység < 28 °dH | < 50 °TH< 500 ppm(mg CaCO3/l) |
| Vas < 0,5 mg/l | |
| Mangán < 0,05 mg/l | |
| Réz < 2 mg/l | |
| Aktív klór | < 0,3 mg/l |
| kellemetlen szagoktól mentes | |
| * Maximum összesen 2000 μS/cm** próbatérfogat 1 l, ülepítési idő 30 perc*** abrazív anyagok nélkül | |
Biztonsági berendezések
A biztonsági berendezések a felhasználó védelmét szolgálják és nem szabad őket hatályon kívül helyezni vagy működésükben megkerülni.
Túlfolyószelep nyomás kapcsolóval
A vízmennyiség nyomás-/mennyiségszabályozóval történő csökkenésénél kinyílik a túlfolyószelep és a víz egy része visszafo- lyik a szivattyú szívó oldalához.
Ha a kézi szórópisztoly karját elengedi, akkor a nyomáskapcsoló a szivattyút lekapcsolja, a magasnyomású sugár leáll. Ha a kart meghúzza, a szivattyú ismét bekapcsol.
Biztonsági szelep
A biztonsági szelep a megengedett üzemnyomás átlépésénél kinyílik; a víz visszafo- lyik a szivattyú szívó oldalához.
A túlfolyószelep, a nyomáskapcsoló és a biztonsági szelep gyárilag van beállítva és leplombálva.
Beállításokat csak a szerviz végezhet.
Környezetvédelem
A csomagolási anyagok újra- hasznosíthatók. Kérjük, ne dob- ja a csomagolást a házi szemét- be, hanem vigye el egy újra- hasznosító helyre.
A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újrahasznosító helyen kell elhelyezni. Az elemeknek, olajnak és ha-sonló anyagoknak nem szabad a környezetbe kerülni. Ezért kérjük, a használt készülékeket megfelelő gyűjtőrendszeren ke-resztül távolítsa el.
Az elektromos és az elektronikus készülékek gyakran tartalmaznak olyan alkotóelemeket, amelyek helytelen kezelés vagy helytelen ártalmatlanítás esetén potenciális veszélyt jelenthetnek az emberi egészségre és a környezetre. A készülék szabályszerű üzemeltetéséhez azonban szükség van ezekre az alkotóelemekre. Az ilyen szimbólummal megjelölt készülékeket nem szabad a háztartási hulladékkal együtt ártalmatlanítani.
Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)
Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:
– A csomagolás tartalmát kicsomagoláskor ellenőrizni kell.
– Szállítási sérülések esetén azonnal tájékoztassa a kereskedőt.
Ellenőrizze a olajszintet
→ Az olajszint kijelzőt álló készüléknél olvassa le. Az olajszintnek mindkét mutató felett kell lenni.
Olajtartály szellőzésének aktiválása
Csavarja ki a készülékfedél rögzítő csavarját, vegye le a készülék fedelét.
→ Vágja le az olajtartály fedelének hegyét.
→ Rögzítse a készülék fedelét.
Tartozékok felszerelése
Megjegyzés: Az EASY!Lock-rendszer egy gyorsan záró menet révén egyetlen fordulattal, gyorsan és biztonságosan összeköti egymással az alkotóelemeket.
→ A fúvókát szerelje a fel sugárcsőre (jelzések az állítógyűrűn fent), és húzza meg kézzel (EASY!Lock).
→ Kösse össze a sugárcsövet és a kézi szórópisztolyt, majd húzza meg kézzel (EASY!Lock).
Tömlődob nélküli készülékek esetén:
→ Kösse össze a magasnyomású tömlőt a kézi szórópisztollyal és a magasnyomású csatlakozóval, majd húzza meg kézzel (EASY!Lock).
Tömlődobbal rendelkező készülékek esetén:
→ Dugja be a hajtókart a tömlódob-tengelybe és kattintsa be.
→ A magasnyomású tömlőt a feltekerés elött nyújtva fektesse le.
→ A magasnyomású tömlőt a hajtókar forgatásával egyenletes rétegekben tekerje fel a tömlődobra. Úgy válassza meg a feltekerési irányt, hogy a magasnyomású tömlő ne törjön meg.
→ Kösse össze a magasnyomású tömlőt és a kézi szórópisztolyt, majd húzza meg kézzel (EASY!Lock).
Üzembevétel
⚠️FIGYELMEZTETÉS
Sérülésveszély! A készüléknek, a tartozékoknak, a vezetékeknek és a csatlakozásoknak kifogástalan állapotban kell lenniük. Ha a készülék állapota nem kifogástalan, akkor nem szabad használni.
Elektromos csatlakozás
⚠ VESZÉLY
Áramütés veszélye.
– A készüléket feltétlenül dugós kapcsolóval kell az áramhálózatra kapcsolni. Nem elválasztható összeköttetés az áramhálózattal tilos. A dugós kapcsoló a hálózati leválasztásra szolgál.
– A készüléket csak váltóáramra kösse be.
– A megengedett maximális hálózati impedenciát az elektromos csatlakozási pontnál (lásd Műszaki adatok) nem szabad túllépni. Amennyiben valami nem világos a csatlakozási pontnál lévő hálózati impedanciával kapcsolatban, akkor kérem, lépjen kapcsolatba az energiaellátó vállalattal.
– Az alkalmazott hosszabbító vezeték du-gaszának és csatlakozóhüvelyének vízhatlannak kell lennie.
- Megfelelő átmérőjű hosszabbító kábelt használjon (lásd „Műszaki adatok“) és teljesen tekerje le a tömlődobról.
A csatlakozási értékeket lásd a típus táblán/Műszaki adatoknál.
→ Tekerje le a hálózati kábelt és fektesse le a padlóra.
→ Csatlakoztassa a hálózati csatlakozót egy aljzatba.
Víz csatlakozás
Csatlakozás a vízvezetékhez
⚠️FIGYELMEZTETÉS
Vegye figyelembe víz-szolgáltató vállalat előírásait.
Az érvényes előírásoknak megfelelően a készüléket soha nem szabad rendszer-elválasztó nélkül az ivóvíz hálózatról üzemeltetni. A
KÄRCHER vállalat megfelelő rendszer-el-választóját, vagy alternativ módon egy EN
12729 BA típusú rendszer-elválasztót kell használni.
Az olyan víz, amely rendszer elválasztón átfolyt, nem minősül ihatónak.
⚠VIGYÁZAT
A rendszer-elválasztót mindig a vízellátás-hoz kell csatlakoztatni és soha nem közvet-lenül a készülékhez.
A csatlakozási értékeket lásd a Műszaki adatoknál.
→ Az összekötő tömlőt (legalább 7,5 m hosszú, legalább 1“ átmérő) kösse be a készülék vízcsatlakozójába és a vízvezetékbe (például vízcsap).
Megjegyzés:
Az összekötő tömlő nem része a szállítási tételnek.
→ Nyissa ki a vízvezetéket.
Víz kiszívása nyitott tartályokból
→ Szívócsövet (megrend. szám 4.440-270.0) a vízcsatlakozóra rácsavarni.
→ A szűrőt (megrend. szám 4.730-012.0) helyezze fel a szívótömlőre.
→ Készülék szellőztetése:
Csavarja le a szórófejet.
A készüléket addig hagyja menni, amíg
a víz buborékmentesen jön ki.
Esetleg hagyja 10 másodpercig járni a
készüléket – kapcsolja ki. Az eljárást
többször ismételje meg.
→ Kapcsolja ki a készüléket és csavarja vissza a szórófejet.
Használat
⚠ VESZÉLY
Robbanásveszély!
Ne permetezzen ki éghető folyadékokat. A készülék veszélyes területen történő használata esetén (pl. töltőállomás) figyelembe kell venni a megfelelő biztonsági előírásokat. Sérülésveszély! Munka közben a kézi szórópisztolyt és a sugárcsövet mindkét kézzel tartsa. Sérülésveszély! Üzem közben a kart és a biztosítókart nem szabad fixen beszorítani. Sérülésveszély! A biztosítókar megrongálódása esetén keresse fel a vevőszolgálatot. Sérülésveszély magasnyomású vízsugár által! A készüléken végzett bármely munka előtt tolja előre a biztonsági pecket a kézi szórópisztolyon.
⚠VIGYÁZAT
A motorokat csak megfelelő olajleválasztóval ellátott helyen tisztítsa (környezetvédelem).
FIGYELEM
Eltömödés veszélye. A szórófejeket csak nyílással felfelé helyezze be a tartozék tartóba.
A kézi szórópisztoly kinyitása/ zárása
→ A kézi szórópisztoly kinyitása: Húzza meg a biztosítókart és a kart.
→ A kézi szórópisztoly zárása: Engedje el a biztosítókart és a kart.
Nagynyomású üzem
Megjegyzés:
A készülék nyomáskapcsolóval van ellátva. A motor csak akkor indul be, ha a kézi szórópisztoly nyitva van.
→ A magasnyomású csövet egészen te- kerje le a tömlődobról.
→ Állítsa a készülékkapcsolót „I“-re.
→ Biztosítsa ki a kézi szórópisztolyt, ehhez tolja hátra a biztonsági zárat.
→ Nyissuk ki a kézi szórópisztolyt.
→ A munkanyomást és a vízmennyiséget a nyomás-/mennyiség szabályozó elfordításával (fokozat nélküli) állítsa be (+/-).
Csak a HD 9/20-4... esetén:
Legkisebb szállított mennyiség esetén a motor által leadott hö gondoskodik arról, hogy a víz kb. 15 °C-kal felmelegedjen.
Sugárfajta kiválasztása
→ Zárja le a kézi szórópisztolyt.
→ Fordítsa el a szórófej házát, amíg a kívánt szimbólum megegyezik a jelölés-sel:
| Magasnyomású kerek sugár (0°) különösen makacs szenny-ződéseknél | |
| Alacsony nyomású lapos sugár (CHEM) tisztítószeres üzemnél vagy alacsony nyomás melletti tisztításnál | |
| Magasnyomású lapos sugár (25°) nagy kiterjedésű szen-nyeződéseknél |

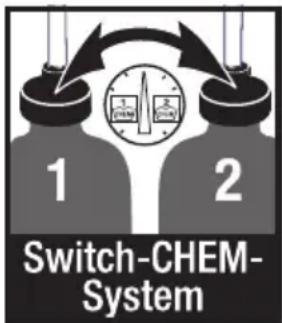

Használat tisztítószerrel
⚠️FIGYELMEZTETÉS
A nem megfelelő tisztítószer a készülék és a tisztítandó tárgy sérüléseit okozhatja.
Csak olyan tisztítószert használjon, amelyet a Kärcher jóváhagyott. Vegye figyelembe az adagolási javaslatokat és tanácsokat, amelyek a tisztítószerek mellett találhatók. A környezet védelme érdekében takarékosan bánjon a tisztítószerekkel Vegye figyelembe a tisztítószerekre vonatkozó biztonsági előírásokat.
A Kärcher tisztítószerek zavartalan munkát biztosítanak. Kérjen tanácsot vagy rendelje meg katalógusunkat vagy tisztítószer információs lapjainkat.
→ A tisztítószer palackot állítsa a készülék palacktartójába vagy állítsa a készülék mellé a tisztítószer kannát. Két külön-böző tisztítószert lehet egyszerre a ké-szülékbe állítani.
→ Húzza ki a tisztítószer szívócsövet, és merítse a tisztítószer palackba vagy kannába.
→ A csavaros fedelet csavarja rá a palackra vagy a kannára.
→ Állítsa a szórófejet „CHEM“-re.
→ Állítsa be a tisztítószer adagoló szelepet a kívánt tisztítószerre és állítsa be a kívánt töménységet.
Javasolt tisztítási módszer
→ Takarékosan permetezze fel a tisztítószert a száraz felületre és hagyja hatni (ne hagyja megszáradni).
→ A feloldott szennyeződést a magasnyomású sugárral mossa le.
→ Üzem után a szűrőt mártsa tiszta vízbe. Az adagoló szelepet fordítsa a legmagasabb tisztítószer koncentrációra. Indítsa el a készüléket és egy percig öblítse át.
A használat megszakítása
→ Zárja le a kézi szórópisztolyt.
A készülék magától kikapcsol.
→ Nyissuk ki a kézi szórópisztolyt.
A készülék magától ismét bekapcsol.
A készülék kikapcsolása
→ Zárja el a víztápláló-vezetéket.
→ Nyissuk ki a kézi szórópisztolyt.
→ Kapcsolja be a készüléket a készülék kapcsolóval, és járassa 5-10 másodpercen keresztül.
→ Zárja le a kézi szórópisztolyt.
→ Állítsa „0/OFF“-ra a készülékkapcsolót.
→ Csak száraz kézzel húzza ki a hálózati dugót a dugaljból.
→ Távolítsa el a vízcsatlakozást.
→ Húzza meg a kézi szórópisztolyt, amíg a készülék nyomástól mentes lesz.
→ Biztosítsa a kézi szórópisztolyt, ehhez tolja előre a biztonsági zárat.
Csak a HD 9/20-4... esetén: ⚠ VESZÉLY
Forrázásveszély forró víz által. A kikapcsolt készülékben lévő maradék víz fel tud melegedni. A tömlő vízellátástól való eltávolításakor a felmelegedett víz kifröccsenhet és forrázást okozhat. A tömlőt csak akkor vegye le, ha a készülék lehült.
A készülék tárolása
→ Helyezze be a kézi szórópisztolyt a tartóba.
→ Tekerje fel a magasnyomású tömlőt és akassza a tömlőtartó fölé.
vagy
A magasnyomású tömlőt tekerje fel a tömlődobra. Tolja be a hajtókar fogantyúját, a tömlődob biztosításához.
→ A csatlakozókábelt tekerje fel a kábel-
tartóra.
→ A dugós kapcsolót felszerelt clip-pel rögzítse.
Fagyás elleni védelem
FIGYELEM
A fagy tönkreteszi a készüléket, ha elótte nem ürítette le a vizet.
A készüléket fagytól védett helyiségben tárolja.
Ha fagymentes tárolás nem lehetséges:
→ Víz leeresztése.
→ Szivattyúzza át a készüléken a kereskedelemben szokványos fagyállószert.
Megjegyzés:
Használjon kereskedelmi forgalomban autókhoz kapható glikol alapú fagyállószert. Vegye figyelembe a fagyállószer gyártójának az alkalmazásra vonatkozó előírásait.
→ A készüléket max. 1 percig hagyja menni, amíg a szivattyú és a vezetékek kiürülnek.
Szállítás
⚠VIGYÁZAT
Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát.
FIGYELEM
Szállítás közben óvja a kart a károsodástól.
→ Hosszabb távú szállítás esetén a készüléket a fogantyúnál fogva húzza maga után.
→ Tömlődob nélküli készülékeknél a tolókengyelt hordáskor lefelé állítsa. A készüléket felemeléskor a fogantyúnál fogja, ne a tolókengyelnél.
→ Szállítás előtt fekvő helyzetben vegye ki a tisztítószer palackokat a palacktartó- ból és zárja le.
→ Járművel történő szállítás esetén a készüléket az adott irányelveknek megfelelően kell csúszás és borulás ellen biztosítani.
Tárolás
⚠VIGYÁZAT
Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ezt a készüléket csak beltéri helyiségben szabad tárolni.
Ápolás és karbantartás
⚠ VESZÉLY
Sérülésveszély véletlenül beinduló készülék és áramütés által.
A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a há- lózati csatlakozót.
Megjegyzés:
A fáradt olajat csak az erre kijelölt gyűjtőhelyen szabad elhelyezni. Kérjük, ott adja le a keletkező fáradt olajat. A környezet fáradt olajjal történő szennyezése büntetendő.
Biztonsági ellenőrzés/Karbantartási szerződés
Kereskedőjével rendszeres biztonsági el- lenőrzést tud megbeszélni vagy karbantar- tási szerződést köthet. Kérje tanácsunkat.
Minden üzem elött
→ Ellenőrizze a csatlakozókábelt károsodásra (veszély áramütés által), a sérült csatlakozókábelt azonnal cseréltesse ki jóváhagyott szerviz szolgálattal/elektromos szakemberrel.
→ Ellenőrizze a magasnyomású tömlőt esetleges sérülésekre (pukkadásveszély).
A sérült magasnyomású tömlót azonnal cserélje ki.
→ Ellenőrizze a készüléket (szivattyú) vízzáróságra.
3 csepp/perc a megengedett és ennyi távozhat a készülék alsó oldalából. A készülék erős szivárgásánál keresse fel a szervizt.
Hetente
→ Olajszint ellenőrzése. Tejes olaj esetén (víz az olajban) azonnal keresse fel a szerviz szolgálatot.
→ Tisztítsa ki a vízcsatlakozás szűrőjét.
→ Tisztítsa ki a tisztítószer-szívócső szűrőjét.
csak HD 9/20-4:
Finomszűrő tisztítása.
→ Tegye nyomásmentessé a készüléket.
Csavarja ki a készülékfedél rögzítő csavarját, vegye le a készülék fedelét.
→ Csavarja le a szűrős fedelet.
→ Tisztítsa ki tiszta vízzel vagy sűrített levegővel a szűrőt.
→ Fordított sorrendben rakja össze.
500 üzemóránként, legalább évente
→ A készülék karbantartását a szerviz szolgálattal végeztesse el.
→ Cserélje az olajat.
Olajcsere
Megjegyzés:
Az olaj mennyiségét és fajtáját lásd a „Műszaki adatok“-nál.
Csavarja ki a készülékfedél rögzítő csavarját, vegye le a készülék fedelét.
→ Vegye le az olajtartály fedelét.
→ Döntse előre a készüléket.
→ Engedje le az olajat a felfogóedénybe.
→ Az új olajat lassan töltse be; a légbubo-rékoknak el kell illanni.
→ Tegye vissza az olajtartály fedelét.
→ Rögzítse a készülék fedelét.
Segítség üzemzavar esetén
⚠ VESZÉLY
Sérülésveszély véletlenül beinduló készülék és áramütés által.
- A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót.
– Az elektromos alkatrészeket csak jóváhagyott szerviz szolgálattal ellenőriztesse és javítassa.
– Üzemzavarok esetén, melyek jelen fejezetben nem szerepelnek, kérdéses esetben és kifejezett utasítás esetén keresse fel a szerviz szolgálatot.
A készülék nem megy
→ A csatlakozókábelt ellenőrizze károsodásokra.
→ Ellenőrizze a hálózati feszültséget.
→ Allítsa „0“-ra a készülékkapcsolót és a motort min. 5 percig hagyja lehülni. Ha az üzemzavar ismét fellép, a készüléket ellenőriztesse a szervizzel.
→ Elektromos hibánál keresse fel a szerviz szolgálatot.
A készülék nem termel nyomást
→ Állítsa a szórófejet „Magasnyomás“-ra.
→ Tisztítsa ki a szórófejet.
→ Cserélje ki a szórófejet.
→ Légtelenítse a készüléket (lásd „Üzembe-vétel“).
→ Ellenőrizze a víz hozzáfolyó mennyiséget (lásd Műszaki adatok).
→ Tisztítsa ki a vízcsatlakozás szűrőjét.
→ Ellenőrizze a szivattyú minden táplálóvezetékét.
→ Szükség esetén keresse fel a szerviz szolgálatot.
A szivattyú szivárog
3 csepp/perc a megengedett és ennyi távozhat a készülék alsó oldalából. A készülék erős szivárgásánál keresse fel a szervizt.
→ A készülék erős szivárgásánál a szervizzel ellenőriztesse.
A szivattyú kopog
→ Ellenőrizze a víz- és tisztítószer szívóvezetékeinek szivárgását.
→ Tisztítószer nélküli üzem esetén zárja le tisztítószer adagoló szelepet.
→ Légtelenítse a készüléket (lásd „Üzembevétel“).
→ Szükség esetén keresse fel a szerviz szolgálatot.
Nem szívja fel a tisztítószert
→ Állítsa a szórófejet „CHEM“-re.
→ Ellenőrizze/tisztítsa ki a szűrős tisztító-szer-szívócsövet.
→ Nyissa ki vagy ellenőrizze/tisztítsa ki a tisztítószer-adagolószelepet.
→ Szükség esetén keresse fel a szerviz szolgálatot.
Tartozékok és alkatrészek
Kizárólag eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon, mivel ezek szavatolják a készülék biztonságos és zavarmentes üzemét.
A tartozékokkal és pótalkatrészekkel kapcsolatos információkat a www.kaercher.com oldalon olvashatja.
Garancia
Minden országban az illetékes forgalmazónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyagvagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez.
EU konformitási nyiltakozat
Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba ho-
zott kivitelben megfelel az EU irányelvek vonatkozó, alapvető biztonsági és egész-ségügyi követelményeinek. A gép jóváha-gyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak.
Termék: Nagynyomású tisztító
Típus: 1.524-xxx
Vonatkozó európai közösségi irányelvek:
2006/42/EK (+2009/127/EK)
2014/30/EU
2000/14/EK
Alkalmazott harmonizált szabványok:
EN 60335-1
EN 60335-2-79
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 1997 + A2: 2008
EN 61000-3-2: 2014
EN 62233: 2008
HD 6/11, HD 6/15, HD 7/12, HD 7/18, HD 9/19
EN 61000-3-3: 2006
HD 6/16, HD 9/20:
EN 61000-3-11: 2000
Követett megfelelés megállapítási eljárás:
2000/14/EK: V. függelék
Hangteljesítményszint dB(A)
| Mért: Garantált: | ||
| HD 6/11 83 84 | ||
| HD 6/15 83 84 | ||
| HD 6/16 83 84 | ||
| HD 9/19 89 91 | ||
| HD 9/20 87 88 | ||
Az aláírók az igazgatóság megbízásából és teljes körü meghatalmazásával járnak el.
A dokumentáció összeállításáért felelős:
S. Reiser
Alfred Kärcher SE & Co. KG
| Típus HD 6/11-4 M | 1.524-901.0 | HD 6/15-4 M1.524-907.0 | HD 6/16-4 M1.524-900.01.524-903.01.524-909.0 | |
| HD 6/16-4 MX1.524-904.0 | ||||
| GB AU EU | ||||
| Hálózati csatlakozókábel | ||||
| Feszültség V 100 240 230 | ||||
| Áramfajta Hz 1~ 50 | ||||
| Motorfordulatszám 1/min 1400 | ||||
| Csatlakozási teljesítmény kW 2,9 3,3 3,4 | ||||
| Biztosíték (lomha, Char. C) A 30 16 | ||||
| Védelmi fokozat IPX5 | ||||
| Maximális megengedett hálózati impedance | Ohm - | 0,294+j0,184 | ||
| Hosszabbító kábel 30 m | mm2 | 2,5 | ||
| Vízcsatlakozás | ||||
| Hozzáfolyási hömérséklet (max.) | °C | 60 | ||
| Hozzáfolyási mennyiség (min.) | l/h (l/min) | 600 (10) | ||
| Szívásmagasság nyitott tartályból (20 °C) | m 0,5 | |||
| Hozzáfolyási nyomás (max.) MPa | 1 | |||
| Teljesítményre vonatkozó adatok | ||||
| Víz munkanyomása (standard szórófejjel) | MPa | 3...11 | 3...15 | 3...16 |
| A standard fúvóka fúvókamérete | 045 040 | 038 | ||
| Max. üzemi túlnyomás | MPa | 14 | 18 | 19 |
| Szállított mennyiség | l/h (l/min) | 250...600(4,2...10) | 300...600 (5...10) | |
| Tisztítószer felszívás | l/h (l/min) | 0...40 (0...0,7) | ||
| A kézi szórópisztoly visszalökőereje (max.) | N | 30 | ||
| Az EN 60335-2-79 szerint megállapított értékek | ||||
| Kéz-kar vibrációs kibocsátási érték | ||||
| Kézi szórópisztoly | m/s2 | <2,5 | ||
| Sugárcső | m/s2 | <2,5 | ||
| Bizonytalanság K | m/s2 | 1 | ||
| Hangnyomás szint LpA | dB(A) | 69 | ||
| Bizonytalanság KpA | dB(A) | 1 | ||
| Hangnyomás szint LWA + bizonytalan-ság KWA | dB(A) | 84 | ||
| Üzemanyagok | ||||
| Olaj mennyiség I | 0,5 | |||
| Olaj fajta | SAE 15W40 | |||
| Méretek és súly | ||||
| Hossz | mm 554 | |||
| szélesség | mm 509 | |||
| magasság | mm | 1000 | ||
| Súly tartozékok nélkül (MX) | kg | 44,5 | 54 | 48 (50) |
| Típus HD 7/12-4 M | 1.524-902.0 | HD 7/16-4 M1.524-911.0 | HD 7/18-4 M1.524-910.01.524-913.01.524-912.0 | |
| HD 7/18-4 MX1.524-914.0 | ||||
| KAP KAP | EU | |||
| Hálózati csatlakozókábel | ||||
| Feszültség V 220 400 | ||||
| Áramfajta Hz 1~ 60 3~ 60 3~ 50 | ||||
| Motorfordulatszám 1/min 1400 1680 1400 | ||||
| Csatlakozási teljesítmény kW 3,5 4,1 4,7 | ||||
| Biztosíték (lomha, Char. C) A | 20 | 16 | ||
| Védelmi fokozat | IPX5 | |||
| Maximális megengedett hálózati impedance | Ohm | - | - | - |
| Hosszabbító kábel 30 m | mm2 | 4,0 2,5 2,5 | ||
| Vízcsatlakozás | ||||
| Hozzáfolyási hőmérséklet (max.) | °C | 60 | ||
| Hozzáfolyási mennyiség (min.) | l/h (l/min) | 700 (11,7) | ||
| Szívásmagasság nyitott tartályból (20 °C) | m 0,5 | |||
| Hozzáfolyási nyomás (max.) MPa | 1 | |||
| Teljesítményre vonatkozó adatok | ||||
| Víz munkanyomása (standard szórófejjel) | MPa | 3...12 | 3...16 | 3...18 |
| A standard fúvóka fúvókamérete | 054 045 042 | |||
| Max. üzemi túlnyomás | MPa | 14 | 19 | 21 |
| Szállított mennyiség | l/h (l/min) | 300...700 (5...11,67) | ||
| Tisztítószer felszívás | l/h (l/min) | 0...40 (0...0,7) | ||
| A kézi szórópisztoly visszalököereje (max.) | N | 30 | 35 | 37 |
| Az EN 60335-2-79 szerint megállapított értékek | ||||
| Kéz-kar vibrációs kibocsátási érték | ||||
| Kézi szórópisztoly | m/s2 | <2,5 | ||
| Sugárcső | m/s2 | <2,5 | ||
| Bizonytalanság K | m/s2 | 1 | ||
| Hangnyomás szint LpA | dB(A) | 69 | 75 | |
| Bizonytalanság KpA | dB(A) | 1 | ||
| Hangnyomás szint LWA + bizonytalanság KWA | dB(A) | 84 | 90 | |
| Üzemanyagok | ||||
| Olaj mennyiség | I 0,5 | |||
| Olaj fajta | SAE 15W40 | SAE 90 Hypoid | ||
| Méretek és súly | ||||
| Hossz | mm | 554 | ||
| szélesség | mm | 509 | ||
| magasság | mm | 1000 | ||
| Súly tartozékok nélkül (MX) | kg | 47,5 | 44,5 | 49 (52) |
| Típus HD 9/18 M | 1.524-916.0 | HD9/19 M1.524-915.01.524-919.0 | HD 9/20-4 M1.524-924.0 | |
| HD 9/20-4 MX1.524-927.0 | ||||
| KAP EU EU | ||||
| Hálózati csatlakozókábel | ||||
| Feszültség V 220 400 | ||||
| Áramfajta Hz 3~ 60 3~ 50 | ||||
| Motorfordulatszám 1/min 3370 2800 1400 | ||||
| Csatlakozási teljesítmény kW 6,7 6,8 6,9 | ||||
| Biztosíték (lomha, Char. C) A 20 | 16 | |||
| Védelmi fokozat | IPX5 | |||
| Maximális megengedett hálózati impedance | Ohm | - | - | 0,222+j0,139 |
| Hosszabbító kábel 30 m | mm2 | 4,0 | 2,5 | |
| Vízcsatlakozás | ||||
| Hozzáfolyási hőmérséklet (max.) | °C | 60 | ||
| Hozzáfolyási mennyiség (min.) | l/h (l/min) | 900 (15) | ||
| Szívásmagasság nyitott tartályból (20 °C) | m 0,5 | |||
| Hozzáfolyási nyomás (max.) MPa | 1 | |||
| Teljesítményre vonatkozó adatok | ||||
| Víz munkanyomása (standard szórófejjel) | MPa | 18 | 4...18,5 | 4...20 |
| A standard fúvóka fúvókamérete | 053 050 | |||
| Max. üzemi túlnyomás | MPa | 23 | 22,5 | 22 |
| Szállított mennyiség | l/h (l/min) | 900 (15) | 450...890(7,5...14,8) | 460...900(7,7...15) |
| Tisztítószer felszívás | l/h (l/min) | 0...40 (0...0,7) | ||
| A kézi szórópisztoly visszalökőereje (max.) | N | 49 | ||
| Az EN 60335-2-79 szerint megállapított értékek | ||||
| Kéz-kar vibrációs kibocsátási érték | ||||
| Kézi szórópisztoly | m/s2 | <2,5 | ||
| Sugárcső | m/s2 | 3,0 | 1,5 | |
| Bizonytalanság K | m/s2 | 1 | ||
| Hangnyomás szint LpA | dB(A) | 76 | 75 | |
| Bizonytalanság KpA | dB(A) | 2 | 1 | |
| Hangnyomás szint LWA + bizonytalan-ság KWA | dB(A) | 91 | 88 | |
| Üzemanyagok | ||||
| Olaj mennyiség | I | 0,5 0,75 | ||
| Olaj fajta | SAE 90 Hypoid | |||
| Méretek és súly | ||||
| Hossz | mm | 554 | ||
| szélesség | mm | 509 | ||
| magasság | mm | 1000 | ||
| Súly tartozékok nélkül (MX) | kg | 48,6 | 42,1 (49)47 (55) | 48 (50) |
- TARTALOMJEGYZÉK
- KÉSZÜLÉK ELEMEK
- SZÍN MEGJELÖLÉS
- BIZTONSÁGI TANÁCSOK
- VESZÉLY FOKOZATOK
- ⚠ VESZÉLY
- ⚠️FIGYELMEZTETÉS
- ⚠VIGYÁZAT
- FIGYELEM
- SZIMBÓLUMOK A KÉSZÜLÉKEN
- RENDELTETÉSSZERŰ HASZNÁLAT
- A VÍZMINŐSÉG KÖVETELMÉNYEI
- BIZTONSÁGI BERENDEZÉSEK
- TÚLFOLYÓSZELEP NYOMÁS KAPCSOLÓVAL
- BIZTONSÁGI SZELEP
- KÖRNYEZETVÉDELEM
- MEGJEGYZÉSEK A TARTALMAZOTT ANYAGOKKAL KAPCSOLATBAN (REACH)
- ELLENŐRIZZE A OLAJSZINTET
- OLAJTARTÁLY SZELLŐZÉSÉNEK AKTIVÁLÁSA
- TARTOZÉKOK FELSZERELÉSE
- TÖMLŐDOB NÉLKÜLI KÉSZÜLÉKEK ESETÉN
- TÖMLŐDOBBAL RENDELKEZŐ KÉSZÜLÉKEK ESETÉN
- ÜZEMBEVÉTEL
- ELEKTROMOS CSATLAKOZÁS
- VÍZ CSATLAKOZÁS
- CSATLAKOZÁS A VÍZVEZETÉKHEZ
- MEGJEGYZÉS
- VÍZ KISZÍVÁSA NYITOTT TARTÁLYOKBÓL
- HASZNÁLAT
- A KÉZI SZÓRÓPISZTOLY KINYITÁSA/ ZÁRÁSA
- NAGYNYOMÁSÚ ÜZEM
- CSAK A HD 9/20-4... ESETÉN
- SUGÁRFAJTA KIVÁLASZTÁSA
- HASZNÁLAT TISZTÍTÓSZERREL
- JAVASOLT TISZTÍTÁSI MÓDSZER
- A HASZNÁLAT MEGSZAKÍTÁSA
- A KÉSZÜLÉK KIKAPCSOLÁSA
- CSAK A HD 9/20-4... ESETÉN: ⚠ VESZÉLY
- A KÉSZÜLÉK TÁROLÁSA
- FAGYÁS ELLENI VÉDELEM
- HA FAGYMENTES TÁROLÁS NEM LEHETSÉGES
- SZÁLLÍTÁS
- TÁROLÁS
- ÁPOLÁS ÉS KARBANTARTÁS
- BIZTONSÁGI ELLENŐRZÉS/KARBANTARTÁSI SZERZŐDÉS
- MINDEN ÜZEM ELÖTT
- HETENTE
- CSAK HD 9/20-4
- 500 ÜZEMÓRÁNKÉNT, LEGALÁBB ÉVENTE
- OLAJCSERE
- SEGÍTSÉG ÜZEMZAVAR ESETÉN
- A KÉSZÜLÉK NEM MEGY
- A KÉSZÜLÉK NEM TERMEL NYOMÁST
- A SZIVATTYÚ SZIVÁROG
- A SZIVATTYÚ KOPOG
- NEM SZÍVJA FEL A TISZTÍTÓSZERT
- TARTOZÉKOK ÉS ALKATRÉSZEK
- GARANCIA
- EU KONFORMITÁSI NYILTAKOZAT
Márka : Kärcher
Modell : HD 9204 M Plus
Kategória : Magasnyomású mosó
