Prvky prístroje. CS 1

Pred prvým použitím vášho za- riaedenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa neho a uschovajte ho pre neskoršie použitie alebo pre d’alšieho majiteľa zariadenia.

Obsah

Prvky prístroja. . . . . . . . . . SK 1

Používanie výrobku v súlade s

Ochrana životného prostredia. SK 3

Pred uvedením do prevádzky. SK 3

Uvedenie do prevádzky ..... SK 4

Obsluha. SK 4

Transport. SK 6

Uskladnenie .... SK 6

Príslušenstvo a náhradné diely SK 8

Záruka. SK 8

EÚ Vyhlásenie o zhode..... SK 9

Odklopte, prosím, prednú obrazovú stranu

1 Odkladací priestor dýzy

2 Držadlo

3 Vysokotlaková prípojka EASY!Lock

4 Vodovodná prípojka

5 Tlakomer

6 Ukazovatel' stavu oleja

7 Nádrž na olej

8 Kryt prístroja

9 Vypínač prístroja

10 Upevňovacia skrutka krytu prístroja

12 Držiak ručnej striekacej pištole

13 Tryska

14 Označenie dýzy

16 Regulácia tlaku a množstva (nie u HD 9/18 M)

17 Ručná striekacia pištol' EASY!Force

26 Držiak fl'aše čistiaceho prostriedku

27 Kl'uka

28 Bubon na hadicu

Farebné označenie

– Ovládacie prvky pre čistiaci proces sú žlté.

– Ovládacie prvky pre údržbu a servis sú svetlosivé.

Bezpečnostné pokyny

– Pred prvým uvedením do prevádzky si bezpodmienečne musíte prečítat' bezpečnostné pokyny č. 5.951-949.0!

– Dodržte príslušné národné predpisy zákonodarcu platné pre trysky na kvapali-nu.

– Dodržte príslušné národné bezpečnostné predpisy zákonodarcu. Trysky na kvapalinu je nutné pravidelne skúšať a výsledok skúšky písomne zaznamenat'.

– Na prístroji/príslušenstve sa nesmú vykonávať žiadne zmeny.

Stupne nebezpečenstva

⚠NEBEZPEČENSTVO

Upozornenie na bezprostredne hroziace nebezpečenstvo, ktoré môže spôsobit' vážne zranenia alebo smrt'.

⚠VÝSTRAHA

Upozornenie na možnú nebezpečnú situáciu, ktorá by mohla viest' k vážnemu zraneniu alebo smrti.

⚠UPOZORNENIE

Upozornenie na možnú nebezpečnú situáciu, ktorá by mohla viest' k l'ahkým zraneniam.

POZOR

Pozornenie na možnú nebezpečnú situáciu, ktorá by mohla viest' k vecným škodám.

Symboly na prístroji

Vysokotlakový prúd môže byt' pri neodbornom použití nebezpeč-

ný. Prúd sa nesmie nasmerovať na osoby, zvieratá, elektrické zariadenia pod napätím alebo na samotné zariadenie.

Podl'a platných predpisov sa ne- smie zariadenie prevádzkovat' v sieti pitnej vody bez systémového oddeľovacieho zariadenia. Musíte

použit' systémové oddel'ovacie zariadenie firmy KÄRCHER alebo alternativne systémové oddel'ovacie zariadenie podl'a EN 12729 typ BA.

Voda, ktorá preteká cez systémový odlučovač, nie je pitná.

⚠UPOZORNENIE

Systémové oddeľovacie zariadenie pripá- jajte vždy na zásobovanie vodou, nikdy nie priamo na prístroj.

Používanie výrobku v súlade s jeho určením

– na čistenie nízkotlakovým prúdom a čistiacim prostriedkom (napr. čistenie strojov, vozidiel, stavebných objektov, náradia),

– na čistenie vysokotlakovým prúdom bez čistiaceho prostriedku (napr. čistenie fasád, terás, záhradných prístrojov).

Na pevne prilnuté nečistoty doporučujeme ako zvláštne príslušenstvo frézu na nečistoty.

U VT...Plus je súčasťou dodávky fréza na nečistoty.

Požiadavky na kvalitu vody: POZOR

Ako vysokotlakové médium sa smie používať len čistá voda. Nečistoty spôsobujú predčasné opotrebovanie alebo vznik usadenín v zariadení.

Ak sa použije recyklovaná voda, nemôžu sa prekročit' nasledujúce hraničné hodnoty.

Hodnota pH 6,5...9,5
elektrická vodivost' * Vodivo	st' Čerstvej vody +1200 μS/cm
usadeniny ** < 0,5 mg/l
látky s možnosťou filtrácie ***	< 50 mg/l
Uhľovodíky < 20 mg/l
Chlorid < 300 mg/l
Síran < 240 mg/l
Vápnik < 200 mg/l
Celková tvrdost' < 28 °dH	< 50 °TH < 500 ppm (mg CaCO3/l)
Železo < 0,5 mg/l
Mangán < 0,05 mg/l
Med' < 2 mg/l
Aktívny chlór	< 0,3 mg/l
bez nevhodného zápachu
* Maximum spolu 2000 μS/cm** Skúšobný objem 1 l, doba usadenia 30 min*** žiadne abrazívne látky

Bezpečnostné prvky

Bezpečnostné zariadenia slúžia na ochranu užívatel'a a nesmie sa vyradit' z prevádzky alebo obchádzat' jeho funkcie.

Prepúšžací ventil s tlakovým spínačom

Pri znížení množstva vody pomocou regulácie tlaku a množstva sa otvorí prepúšťací ventil a časť vody prúdi spät’ do sacej strany čerpadla.

Pri uvoľnení poistnej páky ručnej striekacej pištole sa vypne tlakový spínač čerpadla, ktorý zastaví vysokotlakový prúd vody. Po potiahnutí poistnej páky sa čerpadlo znova zapne.

Poistný ventil

Poistný ventil sa otvorí pri prekročení prí- pustného prevádzkového pretlaku; voda te- čie spät do sacej strany čerpadla.

Prepúšťací ventil, tlakový spínač a poistný ventil sú už vo výrobe nastavené a zaplombované.

Nastavenie smie vykonávať iba servisná služba.

Ochrana životného prostredia

	Obalové materiály sú recyklova-tel'né. Obalové materiály láska-vo nevyhadzujte do komunálne-ho odpadu, ale odovzdajte ich do zberne druhotných surovín.
	Vyradené prístroje obsahujú hodnotné recyklovateľné látky, ktoré by sa mali opät' zužitkovat'Do životného prostredia sa ne-smú dostat' batérie, olej a iné podobné látky. Staré zariadenia preto láskavo odovzdajte do vhodnej zberne odpadových su-rovín.

Elektrické a elektronické prístroje často obsahujú súčasti, ktoré môžu pri nesprávnom zaobchádzaní alebo nesprávnej likvidácii predstavovat' potenciálne nebezpečenstvo pre l'udské zdravie a životné prostredie. Tieto súčasti sú však potrebné pre správnu prevádzku prístroja. Prístroje označené týmto symbolom sa nesmú likvidovat' spolu s domovým odpadom.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

Pred uvedením do prevádzky

Vybal'ovanie

– Pri vybaľovaní skontrolujte obsah dodávky.
– V prípade poškodenia pri preprave ihned' o tom informujte predajcu.

Kontrola stavu oleja

→ Na ukazovateli odčítajte pri stojacom prístroji stav oleja. Stav oleja musí byt' nad obidvomi ukazovatel'mi.

Odvzdušnenie Aktivovat' nádrž oleja

→ Vyskrutkujte upevňovaciu skrutku krytu prístroja. Kryt prístroja odoberte.
→ Odstrihnite špičku veka zásobníka oleja.
→ Upevnite kryt prístroja.

Montáž príslušenstva

Informácia: Systém EASY!Lock spája komponenty pomocou rýchlozávitu rýchlo a bezpečne len jedným otočením.

Pri strojoch s hadicovým bubnom:

→ Pracovný nadstavec spojte s ručnou striekacou pištol'ou a vysokotlakovou prípojkou prístroja a pevne utiahnite ru-kou (EASY!Lock).

Pri strojoch s hadicovým bubnom:

Uvedenie do prevádzky

⚠️VÝSTRAHA

Nebezpečenstvo zranenia! Prístroj, príslušenstvo, prívody a prípojky musia byt' v bezchybnom stave. V prípade, že prístroj nie je v bezchybnom stave, nesmie sa používať.

• Prístroj je nutné pripojit' zástrčkou na elektrickú siet'. Neoddelitel'né spojenie s elektrickou siet'ou je zakázané. Zástrčka slúži na odpojenie zo siete.
  – Zariadenie pripájajte iba na striedavý prúd.
• Maximálna prípustná siet'ová impedancia v elektrickom bode pripojenia (pozri technické údaje) sa nesmie prekročit'. Pri nejasnostiach s ohľadom na siet'ovú impendanciu prichádzajúcu do vášho spojovacieho bodu kontaktujte vášho dodávatel'a elektrickej energie.
  – Konektor a spojka použitého predlžovacieho kábla musia byt' vodotesné.
• Použite predlžovací kábel s dostatočným prierezom (vid" "Technické údaje") a celkom odviňte z bubna kábla.

Pripojovacie parametre sa uvádzajú na typovom štítku a v technických údajoch.

→ Odviňte siet'ovú šnúru a uložte ju na podlahu.

→ Siet'ovú zástrčku zasuňte do zásuvky.

Pripojenie vody

Pripojenie na vodovodné potrubie

⚠️VÝSTRAHA

Podl'a platných predpisov sa ne- smie zariadenie prevádzkovat' v sieti pitnej vody bez systémového oddeľovacieho zariadenia. Musíte

použit' systémové oddeľovacie zariadenie firmy KÄRCHER alebo alternativne systémové oddeľovacie zariadenie podľa EN 12729 typ BA.

Voda, ktorá preteká cez systémový odlučovač, nie je pitná.

⚠UPOZORNENIE

Systémové oddeľovacie zariadenie pripá- jajte vždy na zásobovanie vodou, nikdy nie priamo na prístroj.

→ Pripojte prívodnú hadicu na prípojku vody prístroja (minimálna dĺžka 7,5 m, minimálny priemer 1") a prítok vody (napríklad vodovodný kohút).

Upozornenie:

Prívodná hadica nie je súčast'ou dodávky.

→ Otvorte prívod vody.

Nasávanie vody z otvorených nádrží

→ Naskrutkujte nasávaciu hadicu (objednávacie čís. 4.440-270.0) na vodovodnú prípojku.
→ Namontujte filter (č.objednávky. 4.730-012.0) na vysávaciu hadicu.
→ Prístroj odvzdušniite: Dýzu odskrutkujte. Prístroj nechajte v chode tak dlho, kým vyteká voda bez vzduchových bublín. Prípadne nechajte bežat' prístroj 10 sekúnd - vypnite. Postup viackrát opakujte.
→ Prístroj vypnite a trysku opät' naskrut-kujte.

Obsluha

⚠NEBEZPEČENSTVO

Nestriekajte žiadne horl'avé kvapaliny.

Pri používaní zariadenia v oblastiach so zvýšeným nebezpečím (napr. čerpacie sta- nice pohonných hmôt) sa musia dodržiavať príslušné bezpečnostné predpisy.

Nebezpečenstvo zranenia! Pri práci pridržiavajte ručnú striekaciu pištol' a pracovný nadstavec obomi rukami.

Nebezpečenstvo zranenia! Odt'ahovacia páka a poistná páka sa nesmie pri prevádzke zaistit'.

Nebezpečenstvo zranenia! Pri poškodenej poistnej páke zavolajte zákaznícky servis.

Nebezpečenstvo poranenia vysokotlakovým prúdom. Pred všetkými prácami na prístroji bezpečnostnú západku na ručnej striekacej pištoli posuňte dopredu.

⚠UPOZORNENIE

Motory sa smú čistit' iba na miestach vybavených zodpovedajúcim odlučovačom oleja (ochrana životného prostredia).

POZOR

Nebezpečenstvo upchatia. Dýzy ukladajte do priestoru pre príslušenstvo len s výstu-pom smerom hore.

Otvorenie/zatvorenie ručnej striekacej pištole

→ Otvorenie ručnej striekacej pištole: Stlačte poistnú páku a odťahovaciu páku.
→ Zatvorenie ručnej striekacej pištole: Uvol'ni-te poistnú páku a odt'ahovaciu páku.

Prevádzka s vysokým tlakom

Upozornenie:

Prístroj je vybavený tlakovým spínačom.

Motor nabehne iba vtedy, ked' je ručná striekacia pištol' otvorená.

→ Vysokotlakovú hadicu celkom odviňte z hadicového bubna.
→ Nastavte vypínač zariadenia na "l".
→ Odistite ručnú striekaciu pištol', blokovaciu poistku pritom posuňte smerom dozadu.
→ Otvorte ručnú striekaciu pištol'.
→ Otáčaním (plynulým) na regulácii tlaku a množstva nastavte (+/-) pracovný tlak a množstvo vody.

Len pri HD 9/20-4...:

Pri najmenšom dodávanom množstve sa odpadné teplo motora postará o ohrev vody o asi 15 °C.

Vol'ba typu prúdu

	Vysokotlakový guľatý prúd (0°) na zvlášť silne pril'nievajúce nečistoty
	Nízkotlakový plochý prúd (CHEM) na prevádzku s čistiacim prostriedkom alebo čistenie s nízkym tlakom

Vysokotlakový plochý prúd (25°) na veľkoplošné znečistenie

Prevádzka s čistiacim prostriedkom

⚠️VÝSTRAHA

Nevhodné čistiace prostriedky môžu prístroj a čistený objekt poškodit'. Používajte iba čistiace prostriedky, ktoré boli schválené firmou Kärcher. Dbajte na doporučené dávkovanie a upozornenia, ktoré sú k čistiacim prostriedkom priložené. Aby ste ochránili životné prostredie, zaobchádzajte s čistiacimi prostriedkami úsporne

Čistiace prostriedky firmy Kärcher zaručujú bezchybnú prácu. Nechajte si, prosím, poradit' alebo požadujte náš katalóg, popr. informačné prospekty o čistiacich prostriedkoch.

→ Fl'ašu na čistiaci prostriedok postavte do držiaka fl'aše na prístroji alebo kanister s čistiacim prostriedkom postavte vedl'a prístroja. V prístroji môžu byt' súčasne dva rozličné čistiace prostriedky.

→ Vytiahnite hadicu nasávania čistiaceho prostriedku a ponorte ju do fl'aše alebo kanistra na čistiaci prostriedok.

→ Na fl'ašu alebo kanister naskrutkujte veko so závitom.

→ Nastavte trysku na "CHEM".

→ Nastavte dávkovací ventil čistia-ceho prostriedku na požadovaný čistiaci prostriedok a na požadovanú koncentráciu.

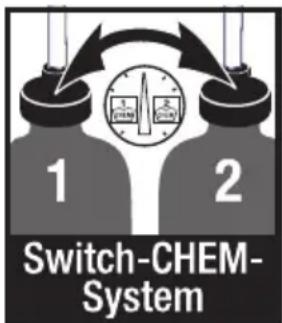

1 2 Switch-CHEM- System

Odporúčaný spôsob čistenia

→ Nastriekajte malé množstvo čistiaceho prostriedku na suchý povrch a nechajte pôsobit' (nevysušit').
→ Uvol'nené nečistoty opláchnite vysokotlakovým prúdom.

→ Po ukončení prevádzky filter ponorte do čistej vody. Dávkovací ventil otočte na najvyššiu koncentráciu čistiaceho prostriedku. Prístroj spustite a nechajte prepláchnut' jednu minútu.

Prerušenie prevádzky

→ Ručnú striekaciu pištol' uzavrite. Prístroj sa vypne.
→ Otvorte ručnú striekaciu pištol'. Prístroj sa opät' zapne.

Vypnutie prístroja

→ Uzatvorte prívod vody.
→ Otvorte ručnú striekaciu pištol'.
→ Čerpadlo zapnite spínačom prístroja a nechajte ho bežat' 5-10 sekúnd.
→ Ručnú striekaciu pištol' uzavrite.
→ Nastavte vypínač prístroja na "0/OFF".
→ Siet'ovú zástrčku vytiahnite zo zásuvky len suchou rukou.
→ Odstráňte prípojku vody.
→ Ručnú striekaciu pištol' používajte tak dlho, až v prístroji nie je žiadny tlak.
→ Zaistite ručnú striekaciu pištol', blokovaciu poistku posuňte smerom dopredu.

Len pri HD 9/20-4...:

⚠NEBEZPEČENSTVO

Riziko oparenia horúcou vodou. Zvyšná voda vo vypnutom zariadení sa môže ohriat'. Po odobratí hadice z prívodu vody môže zohriata voda vystreknút' a spôsobit' oparenie. Hadicu odoberte až vtedy, ak je prístroj vychladený.

Uskladnenie prístroja

→ Ručnú striekaciu pištol' zasuňte do držiaka
→ Vysokotlakovú hadicu naviňte a zaves- te ju cez jej držiak odkladacieho priesto- ru hadice. alebo
Vysokotlakovú hadicu naviňte na bubon hadice. Na zablokovanie hadicového bubna nasuňte rukováť klúky.
→ Pripojovací kábel naviňte okolo držiaka kábla.
→ Zástrčku upevnite pomocou namontovanej svorky.

Ochrana proti zamrznutiu

POZOR

Mráz môže zničit' prístroj, z ktorého nebola úplne vypustená voda.

Prístroj uložte na miesto zaistené proti mrazu.

→ Vodu vypustite.
→ Cez prístroj prečerpajte bežný v obchodoch dostupný prostriedok ochrany proti zamrznutiu.

Upozornenie:

Použite nemrznúcu zmes pre automobily na báze glykolu bežne dostupnú v obchodoch.

Dodržiavajte predpisy výrobcu pre manipuláciu s nemrznúcou zmesou.

→ Prístroj nechajte bežat' max. 1 minútu, pokiaľ nebudú čerpadlo a potrubia prázdne.

Transport

⚠UPOZORNENIE

Nebezpečenstvo zranenia a poškodenia! Pri prepravovaní prístroja zohl'adnite jeho hmotnosť.

POZOR

→ K preprave na dlhších úsekoch uchopte prístroj za rukovát' a t'ahajte ho za sebou.
→ U prístrojov bez hadicového bubna pe- stavte pri nosení posuvné rameno sme- rom dole. Prístroj pri nosení uchopte za rukoväte a nie za posuvné rameno.
→ Pred prepravou v ležiacej polohe vyber-te fl'aše na čistiaci prostriedok z držiaka na fl'aše a uzavrite ich.
→ Pri preprave vo vozidlách zariadenie zaistite proti zošmyknutiu a prevráteniu podľa platných smerníc.

Uskladnenie

⚠UPOZORNENIE

Nebezpečenstvo zranenia a poškodenia! Pri uskladnení prístroja zohl'adnite jeho hmotnost'.

Toto zariadenie sa smie uschovávať len vo vnútri.

Nebezpečenstvo zranenia neúmyselným rozbehnutím zariadenia a zasiahnutím elektrickým prúdom.

Pred všetkými prácami prístroj vypnite a vytiahnite siet'ovú zástrčku.

Upozornenie:

Starý olej sa môže zlikvidovat' len na príslušných zberných miestach. Tam sa zbavte starého oleja. Znečistenie životného prostredia starým olejom je trestné.

S vašim obchodníkom môžete dohodnúť pravidelnú bezpečnostnú inšpekciu alebo zmluvu o údržbe. Nechajte si prosím poradit'.

→ Prekontrolujte pripojovací kábel, či nie je poškodený (nebezpečenstvo úrazu elektrickým prúdom), poškodený pripojovací kábel nechajte bezprostredne vymenit autorizovanou servisnou službou / elektrikárom.
→ Skontrolujte vysokotlakovú hadicu, či nie je poškodená (nebezpečie prasknutia).
Poškodenú vysokotlakovú hadicu ne- odkladne vymeňte.
→ Prekontrolujte tesnost' prístroja (čerpadla).
Sú prípustné 3 kvapky za minútu, ktoré môžu vytekat' na spodnej strane prístroja. Pri väčšej netesnosti vyhl'adajte servisnú službu.

Týždenne

→ Skontrolujte stav oleja. Ak je olej mliečne zafarbený (voda v oleji), okamžite vyhl'adajte servisnú službu.
→ Vyčistite sitko vo vodnej prípojke.
→ Vyčistite filter na nasávacej hadici čistiaceho prostriedku.

Len HD 9/20-4:

→ Spustite tlak z prístroja.
→ Vyskrutkujte upevňovaciu skrutku krytu prístroja. Kryt prístroja odoberte.
→ Odskrutkujte kryt s filtrom.
→ Filter vyčistite čistou vodou alebo stlačeným vzduchom.
→ Zmontujte v opačnom poradí.

Po 500 prevádzkových hodinách, minimálne jedenkrát ročne

→ Nechajte vykonat' údržbu prístroja zákazníckemu servisu.
→ Olej vymeňte.

Výmena oleja

Upozornenie:

Množstvo a druh oleja pozri „Technické údaje“.

→ Vyskrutkujte upevňovaciu skrutku krytu prístroja. Kryt prístroja odoberte.
→ Odobrat' veko nádoby na olej.
→ Prístroj sklopte smerom dopredu.
→ Olej vypustite do záchytnej nádoby.
→ Pomaly naplňte nový olej; vzduchové bubliny musia uniknúť.
→ Nasad'te veko nádoby na olej.
→ Upevnite kryt prístroja.

Pomoc pri poruchách

⚠NEBEZPEČENSTVO

Nebezpečenstvo zranenia neúmyselným rozbehnutím zariadenia a zasiahnutím elektrickým prúdom.

– Pred všetkými prácami prístroj vypnite a vytiahnite siet'ovú zástrčku.
– Elektrické konštrukčné prvky nechajte prekontrolovať a opravovať iba v autorizovanej servisnej službe.
– Pri poruchách, ktoré nie sú uvedené v tejto kapitole, v prípade pochybností a pri výslovnom upozornení vyhl'adajte autorizovanú servisnú službu.

Spotrebič sa nezapína

→ Prekontrolujte, či nie je poškodený pripojovací kábel.
→ Prekontrolujte siet'ové napätie.
→ Vypínač prístroja prepnite na "0" a motor nechajte min. 5 min vychladnút.
Ak sa porucha vyskytne znovu, nechajte prístroj skontrolovať servisnou službou pre zákazníkov.
→ Pri elektrickej poruche vyhl'adajte servisnu službu.

Zariadenie nedosahuje požadovaný tlak

→ Nastavte trysku na "Vysoký tlak".
→ Vyčistite dýzu.
→ Dýzu vymeňte.
→ Prístroj odvzdušnite (pozri „Uvedenie do prevádzky“).
→ Prekontrolujte prívodné množstvo vody (pozri technické údaje).
→ Vyčistite sitko vo vodnej prípojke.
→ Skontrolujte väčšinu prívodných vedení k čerpadlu.
→ V prípade potreby vyhl'adajte servisnú službu.

Netesniace čerpadlo

Sú prípustné 3 kvapky za minútu, ktoré môžu vytekat' na spodnej strane prístroja. Pri väčšej netesnosti vyhl'adajte servisnú službu.

→ Pri väčšej netesnosti nechajte prístroj skontrolovať v servisnej službe.

Čerpadlo klepe

→ Skontrolujte nasávacie vedenia na vodu a tesnost čistiaceho prostriedku.
→ Pri prevádzke bez čistiaceho prostriedku uzavrite dávkovací ventil čistiaceho prostriedku.
→ Prístroj odvzdušnite (pozri „Uvedenie do prevádzky“).
→ V prípade potreby vyhl'adajte servisnú službu.

Prístroj nenasáva čistiaci prostriedok

→ Nastavte trysku na "CHEM".
→ Skontrolujte alebo vyčistite nasávaciu hadicu čistiaceho prostriedku a filter.
→ Otvorte alebo skontrolujte popr. vyčistite dávkovací ventil čistiaceho prostriedku.
→ V prípade potreby vyhl'adajte servisnú službu.

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože zaručujú bezpečnú a bezporuchovú prevádzku prístroja.

Informácie o príslušenstve a náhradných dieloch nájdete na stránke www.kaercher.com.

Záruka

V každej krajine platia záručné podmienky našej distribučnej organizácie. Prípadné poruchy spotrebiča odstránime počas záručnej lehoty bezplatne, ak sú ich príčinou chyby materiálu alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe zariadenia láskavo obrátte na predajcu alebo na najbližší autorizovaný zákaznícky servis.

EÚ Vyhlásenie o zhode

Týmto vyhlasujeme, že d'alej označený stroj zodpovedá na základe jeho koncepcie a konštrukcie a takisto vyhotovenia, ktoré sme dodali, príslušným základným požiadavkám na bezpečnost' a ochranu zdravia uvedeným v smerniciach EÚ. Pri zmene stroja, ktorá nebola nami odsúhlasená, stráca toto prehlásenie svoju platnost'.

Príslušné Smernice EÚ:

Uplatňované postupy posudzovania zhody:

2000/14/ES: Príloha V

Podpísaní jednajú z poverenia a s plnou mocou predstavenstva.

H. Jenner

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

Typ HD 6/11-4 M		1.524-901.0	HD 6/15-4 M1.524-907.0	HD 6/16-4 M1.524-900.01.524-903.01.524-909.0
				HD 6/16-4 MX1.524-904.0
GB AU EU
Zapojenie siete
Napätie V 100 240 230
Druh prúdu Hz 1~ 50
Otáčky motora 1/min 1400
Pripojovací výkon kW 2,9 3,3 3,4
Poistka (zotrvačná, char. C) A 30 16
Druh krytia		IPX5
Maximálne prípustná siet'ová impedancia	Ohmov	-		0,294+j0,184
Predlžovací kábel 30 m	mm2	2,5
Pripojenie vody
Prívodná teplota (max.)	°C	60
Prívodné množstvo (min.) l/h (l/min)		600 (10)
Sacia výška z otvoreného zásobníka (20 °C)	m	0,5
Prívodný tlak (max.)	MPa	1
Výkonové parametre
Pracovný tlak vody (so štandardnou tryskou)	MPa	3...11	3...15	3...16
Veľkosť štandardnej dýzy		045 040	038
Max. prevádzkový pretlak	MPa	14	18	19
Dopravované množstvo	l/h (l/min)	250...600(4,2...10)	300...600 (5...10)
Nasávanie čistiaceho prostriedku	l/h (l/min)	0...40 (0...0,7)
Reaktívna sila ručnej striekacej pištole (max.)	N	30
Zistené hodnoty podľa EN 60335-2-79
Hodnota vibrácií v ruke/ramene
Ručná striekacia pištol'	m/s2	<2,5
Rozstrekovacia rúrka	m/s2	<2,5
Nebezpečnosť K	m/s2	1
Hlučnosť LpA	dB(A) 69
Nebezpečnosť KpA	dB(A)	1
Hlučnosť LWA+ nebezpečnosť KWA	dB(A) 84
Prevádzkové látky
Množstvo oleja	I	0,5
Druh oleja		SAE 15W40
Rozmery a hmotnost'
Dĺžka	mm 554
Šírka	mm 509
Výška	mm	1000
Hmotnosť bez príslušenstva (MX)	kg	44,5	54	48 (50)
Typ HD 7/12-4 M		1.524-902.0	HD 7/16-4 M1.524-911.0	HD 7/18-4 M1.524-910.01.524-913.01.524-912.0
				HD 7/18-4 MX1.524-914.0
KAP KAP			EU
Zapojenie siete
Napätie V 220 400
Druh prúdu Hz 1~ 60 3~ 60 3~ 50
Otáčky motora 1/min 1400 1680 1400
Pripojovací výkon kW 3,5 4,1 4,7
Poistka (zotrvačná, char. C) A	20		16
Druh krytia		IPX5
Maximálne prípustná siet'ová impedancia	Ohmov	-	-	-
Predlžovací kábel 30 m	mm2	4,0 2,5 2,5
Pripojenie vody
Prívodná teplota (max.)	°C	60
Prívodné množstvo (min.)	l/h (l/min)	700 (11,7)
Sacia výška z otvoreného zásobníka (20 °C)	m	0,5
Prívodný tlak (max.)	MPa	1
Výkonové parametre
Pracovný tlak vody (so štandardnou tryskou)	MPa 3...12	3...16	3...18
Veľkost' štandardnej dýzy		054 045	042
Max. prevádzkový pretlak	MPa	14	19	21
Dopravované množstvo	l/h (l/min)	300...700 (5...11,67)
Nasávanie čistiaceho prostriedku	l/h (l/min)	0...40 (0...0,7)
Reaktívna sila ručnej striekacej pištole (max.)	N	30	35	37
Zistené hodnoty podľa EN 60335-2-79
Hodnota vibrácií v ruke/ramene
Ručná striekacia pištol'	m/s2	<2,5
Rozstrekovacia rúrka	m/s2	<2,5
Nebezpečnosť K	m/s2	1
Hlučnosť LpA	dB(A)	69	75
Nebezpečnosť KpA	dB(A)	1
Hlučnosť LWA + nebezpečnosť KWA	dB(A)	84	90
Prevádzkové látky
Množstvo oleja	I	0,5
Druh oleja		SAE 15W40	Hypoid SAE 90
Rozmery a hmotnost'
Dĺžka	mm	554
Šírka	mm	509
Výška	mm	1000
Hmotnosť bez príslušenstva (MX)	kg	47,5	44,5	49 (52)
Typ HD 9/18 M		1.524-916.0	HD9/19 M1.524-915.01.524-919.0	HD 9/20-4 M1.524-924.0
				HD 9/20-4 MX1.524-927.0
KAP EU EU
Zapojenie siete
Napätie V 220 400
Druh prúdu Hz 3~ 60 3~ 50
Otáčky motora 1/min 3370 2800 1400
Pripojovací výkon kW 6,7 6,8 6,9
Poistka (zotrvačná, char. C) A 20		16
Druh krytia		IPX5
Maximálne prípustná siet'ová impedancia	Ohmov	-	-	0,222+j0,139
Predlžovací kábel 30 m	mm2	4,0	2,5
Pripojenie vody
Prívodná teplota (max.)	°C	60
Prívodné množstvo (min.) l/h (l/min)		900 (15)
Sacia výška z otvoreného zásobníka (20 °C)	m	0,5
Prívodný tlak (max.)	MPa	1
Výkonové parametre
Pracovný tlak vody (so štandardnou tryskou)	MPa	18	4...18,5	4...20
Veľkosť štandardnej dýzy		053 050
Max. prevádzkový pretlak	MPa	23	22,5	22
Dopravované množstvo	l/h (l/min)	900 (15)	450...890(7,5...14,8)	460...900(7,7...15)
Nasávanie čistiaceho prostriedku	l/h (l/min)	0...40 (0...0,7)
Reaktívna sila ručnej striekacej pištole (max.)	N	49
Zistené hodnoty podľa EN 60335-2-79
Hodnota vibrácií v ruke/ramene
Ručná striekacia pištol'	m/s2	<2,5
Rozstrekovacia rúrka	m/s2	3,0		1,5
Nebezpečnosť K	m/s2	1
Hlučnosť LpA	dB(A)	76		75
Nebezpečnosť KpA	dB(A)	2		1
Hlučnosť LWA + nebezpečnosť KWA	dB(A)	91		88
Prevádzkové látky
Množstvo oleja	I	0,5 0,75
Druh oleja		Hypoid SAE 90
Rozmery a hmotnost'
Dĺžka	mm	554
Šírka	mm	509
Výška	mm	1000
Hmotnosť bez príslušenstva (MX)	kg	48,6	42,1 (49)47 (55)	48 (50)

Prije prve uporabe Vašeg uređaja pročitajte ove originalne radne upute, postupajte prema njima i sačuvajte ih za kasniju uporabu ili za sljedećeg vlasnika.

Pregled sadržaja
