РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HD 9204 M Plus Kärcher

Преди първото използване на Вашия уред прочетете това

оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател.

Съдържание

Елементи на уреда ..... BG 1

Указания за безопасност ... BG 1

Употреба по предназначение BG 2

Предпазни приспособления. BG 2

Опазване на околната среда BG 3

Преди пускане в експлоатацияBG 3

Пускане в експлоатация .... BG 4

Обслужване ...... BG 5

Транспорт..... BG 7

Съхранение ...... BG 7

Грижи и поддръжка ..... BG 7

Помощ при неизправности .. BG 8

Технически данни ..... BG 10

Елементи на уреда

Моля извадете страната с фигурата от- пред

1 Поставка за дюзата

2 Д р ъ ж к а

3 Извод за високо налягане EASY!Lock

4 Захранване с вода

5 Манометър

6 Показание за нивото на маслото

7 Резервоар за маслото

8 Капак на уреда

9 Ключ на уреда

10 Закрепващ винт капак на уреда

12 Дръжка за пистолета за ръчно пръскане

13 Дюза

14 Маркировка на дюзата

15 Тръба за разпръскване EASY!Lock

16 Регулиране на налягането / количеството (не при HD 9/18 М)

17 Пистолет за ръчно пръскане EASY!Force

18 Предпазна спирачка

19 Лост на спусъка

20 Предпазен лост

23 Държател за кабела

24 Дозиращ вентил почистващо средство

25 Маркуч за всмукване на почистващо средство с филтър и капак на винт

26 Носач на бутилката за почистващо средство

27 Манивета

28 Барабан на маркуча

Цветно обозначение

– Обслужващите елементи за процеса на обслужване са жълти.

– Обслужващите елементи за поддръжка и сервис са светлосиви.

Указания за безопасност

– Преди първото пускане в експлоатация непременно прочетете Упътването за експлоатация № 5.951-949.0!

– Да се спазват съответните национални изисквания на законодателя за струйни апарати.

– Да се спазват съответните национални изисквания на законодателя за предпазване от злополуки. Струйните апарати трябва да се проверяват редовно и резултата от проверката да се записва.

– По уреда/аксесоарите не трябва да се предприемат промени.

Степени на опасност

⚠️ ОПАСНОСТ

Указание за непосредствено грозяща опасност, която води до тежки телесни наранявания или до смърт.

⚠ПРЕДУПРЕЖДЕНИЕ

Указание за възможна опасна ситуация, която може да доведе до тежки телесни наранявания или до смърт.

⚠ПРЕДПАЗЛИВОСТ

Указание за възможна опасна ситуация, която може да доведе до леки наранявания.

ВНИМАНИЕ

Указание за възможна опасна ситуация, която може да доведе до материални щети.

Символи на уреда

Силните струи под налягане могат при неправилно полз- ване да са опасни. Не насочвайте струята към хора, животни, активни електрически уреди или към самия уред.

Съгласно валидните разпоред- би уредът никога не бива да бъде експлоатиран без систе- мен разделител към мрежата за питейна вода. Трябва да се използва подходящ системен разделител на фирма KÄRCHER или като алтернатива системен разделител съгласно EN 12729 тип BA.

Водата, преминала през системния разделител, се определя като негодна за пиене.

⚠ПРЕДПАЗЛИВОСТ

Свързвайте системния разделител винаги към захранващия водопровод, никога директно към уреда.

Употреба по предназначение

Използвайте само този уред за почистване с високо налягане

– за почистване със струя ниско налягане и почистващ препарат (напр. почистване на машини, превозни средства, строителни конструкции, инструменти),

— за почистване със струя високо наля- гане без почистващ препарат (напр. на фасади, тераси, градински уреди).

За упорите замърсявания Ви препоръч- ваме фрезата за мръсотия като специ- ална принадлежност.

При HD...Plus мелачката за боклука се съдържа в обема на доставка.

Изисквания към качествата на водата: ВНИМАНИЕ

Като флуид под високо налягане се позволява използването само на чиста вода. Замърсяванията водят до преждевременно износване или отлагания в уреда.

Ако се използва рециклирана вода, не бива да се надвишават следните гра- нични стойности.

pH-стойност 6,5...9,5
електрическа проводи-мост *	проводимост чиста вода +1200 μS/cm
утаяващи се вещества **	< 0,5 mg/l
филтриращи се вещества ***	< 50 mg/l
Въглеводороди < 20 mg/l
Хлорид < 300 mg/l
Сулфат < 240 mg/l
калций < 200 mg/l
Обща твърдост < 28 °dH	< 50 °TH< 500 ppm (mg CaCO3/l)
Желязо < 0,5 mg/l
Манган < 0,05 mg/l
Мед < 2 mg/l
Активен хлор	< 0,3 mg/l
без лоши миризми
* общ максимум 2000 μS/cm** обем на пробата 1 л, време за утаява-не 30 мин*** без абразивни вещества

Предпазните приспособления служат за защита на потребителя и не бива да се спират или да се пренебрегва тяхната функция.

Преливен вентил с пневматичен прекъсвач

При намаляване на количеството на во-дата на с регулиране на налягането/ко-личеството преливният вентил отваря и една част от водата изтича обратно към смукателната страна на помпата.

Ако лостът на спусъка на пистолета за ръчно пръскане се освободи, пневматичният контакт изключва помпата, струята под високо налягане прекъсва. Ако лостът на спусъка се придърпа, помпата се включва отново.

Предпазен клапан

Предпазният клапан отваря при надвишаване на допустимото работно свръхналягане, водата изтича обратно към смукателната страна на помпата.

Преливен вентил, пневматичен прекъс- вач и предпазен клапан са настроени фабрично и пломбирани.

Опазване на околната среда

Опаковъчните материали могат да се рециклират. Моля не хвърляйте опаковките при домашните отпадъци, а ги предайте на вторични суровини с цел повторна употреба.

Старите уреди съдържат цен- ни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в окол- ната среда. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране.

Електрическите и електронните уреди често съдържат съставни части, които при неправилно боравене или неправилно изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. Въпреки това за правилната експлоатация на уредите тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни с битовите отпадъци.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите на:

– Съдържанието на опаковката да се провери при разопаковане.
– При транспортни дефекти незабавно информирайте търговеца.

→ Показанието за нивото на маслото да се отчете при уред в покой. Нивото на маслото трябва да бъде над двете стрелки.

Активиране вентилация резервоар за масло

→ Да се развие закрепващия винт на капака на уреда, да се свали капака на уреда.
→ Да се отреже върха на капака на резервоара за масло.
→ Да се закрепи капака на уреда.

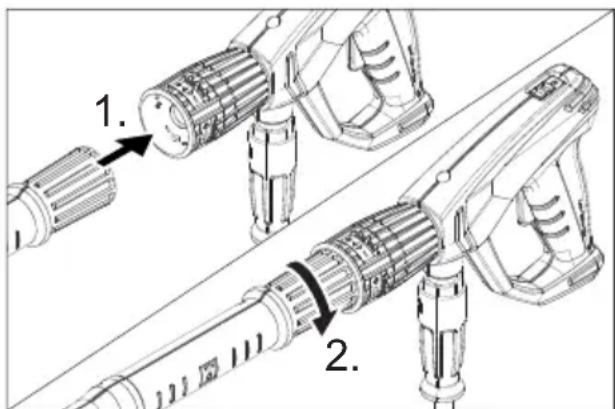

Указание: Системата EASY!Lock свързва компонентите посредством високо-ефективна резба само с едно завъртане - бързо и сигурно.

→ Монтирайте дюзата в тръбата за разпръскване (маркировка на пръстена за настройка горе) и затегнете на ръка (EASY!Lock).
→ Свържете тръбата за разпръскване с пистолета за ръчно пръскане и затегнете здраво на ръка (EASY!Lock).

При уреди без барабан за маркуча:

→ Свържете маркуча за работа под ви- соко налягане с пистолета за ръчно пръскане и извода за работа под ви- соко налягане на уреда и затегнете здраво на ръка (EASY!Lock).

При уреди с барабан за маркуча:

→ Манивелата да се пъхне във вала на барабана за маркуча и да се фиксира.
→ Маркуча за работа под налягане пре- ди навиването да се положи в разте- глено състояние.
→ Маркуча за работа под налягане да се навие със завъртане на манилелата на равномерни дължини върху барабана на маркуча. Посоката на въртене да се избере така, че маркучът за работа под налягане да не се прегъва.
→ Свържете извода за работа под ви- соко налягане с пистолета за ръчно пръскане и затегнете здраво на ръка (EASY!Lock).

Опасност от нараняване! Уредът, ак- сесоарите, захранващите кабели, мар- кучът за работа под налягане и връз- ките трябва да бъдат в отлично със- стояние. Ако уредът не е в отлично със- стояние, използването му е забранено.

Електрическо захранване

⚠️ ОПАСНОСТ

Опасност от нараняване поради електрически удар.

– Уредът трябва да се свърже задължително с щекер към електрическата мрежа. Забранява се не разделяема връзка с електрическата мрежа. Щекерът служи за разделяне от мрежата.
– Свръзвайте уреда само към променлив ток.
- Не бива да се надвишава максимально допустимото пълно напрежение на мрежата на електрическата точка за присъединяване (вижте Технически данни). При неясноти по отношение на наличното на Ваша-

та точка за присъединяване пълно напрежение на мрежата моля да се свържете с Вашето предприятие по електрозахранване.

– Щепсельт, щекерът и куплунгът на използвания удължител трябва да са водоустойчиви.
— Да се използва удължителен кабел с достатъчно сечение (вижте "Технически данни") и го развитите напълно от барабана за кабела.

За параметрите за свързване виж табелка- та на уреда/техническите параметри.

→ Развийте захранващия кабел и го положете на пода.
→ Включете щепсела в контакта.

Захранване с вода

Подвързване към водопроводната мрежа

⚠ПРЕДУПРЕЖДЕНИЕ

Съблюдавайте разпоредбите на водоснабдителната компания.

Съгласно валидните разпоредби уредът никога не бива да бъде експлоатиран без системен разделител към мрежата

за питейна вода. Трябва да се използва подходящ системен разделител на фирма KÄRCHER или като алтернатива системен разделител съгласно EN 12729 тип BA.

Водата, преминала през системния разделител, се определя като негодна за пиене.

⚠ПРЕДПАЗЛИВОСТ

Свързвайте системния разделител винаги към захранващия водопровод, никога директно към уреда.

Параметрите за свързване вижте от Технически данни.

→ Захранващия маркуч (минимална дължина 7,5 м, минимален диаметър 1“) да се подвърже към извода за вода на уреда и водопроводната мрежа (напр. водопроводен кран).

Указание:

Захранващият маркуч не се съдържа в обема на доставката.

→ Да се отвори входа за водата.

Всмукване на вода от открити контейнери

→ Маркуч за всмукване (Номер за поръчка 4.440-270.0) да се завие на извода за вода.
→ Поставете филтъра (№ за поръчка 4.730-012.0) на всмукателния маркуч.
→ Да се обезвъздуши уреда: Да се развие дюзата.
Уреда да се остави да работи, докато во- дата започне да излиза без мехурчета. Уреда да се остави да работи евен- туално 10 секунди - да се изключи. Процеса да се повтори многократно.
→ Уреда да се изключи и отново да се завие дюзата.

Обслужване

⚠️ ОПАСНОСТ

Опасност от експлозия!

Не пръскайте горими течности.

При използване на уреда в опасни зони (напр. бензиностанции) трябва да се вземат под внимание съответните разпоредби за безопасност.

Опасност от нараняване! При работа дръжте пистолета за ръчно пръскане и тръбата за разпръскване с две ръце.

Опасност от нараняване! По време на работа лостът на спусъка и предпазният лост не трябва да бъдат блокирани.

Опасност от нараняване! При повреден предпазен лост, се свържете с клиентската служба.

Опасност от наранявания поради во- дна струя под високо налягане. Преди всички работи по уреда, натиснете на- пред предпазителя на пистолета за ръчно пръскане.

⚠ПРЕДПАЗЛИВОСТ

Моторите да се почистват само на места със съответни маслоуловители (защита на околната среда).

ВНИМАНИЕ

Опасност от запушване. Дюзите да се поставят само с отвора нагоре в чек- меджето за принадлежности.

Отваряне/затваряне на пистолета за ръчно пръскане

→ Отваряне на пистолета за ръчно пръскане: натиснете предпазния лост и лоста на спусъка.
→ Затваряне на пистолета за ръчно пръскане: освободете предпазния лост и лоста на спусъка.

Уредът е оборудван с пневматичен пре- късвач. Моторът работи само когато е отворен пистолетът за ръчно пръскане.

→ Маркуч високо налягане да се развие изцяло от барабана на маркуча.
→ Поставете ключа на уреда на „I“.
→ освободете пистолета за ръчно пръскане, като за целта избутате назад предпазната спирачка.
→ Отворете пистолета за ръчно пръскане.
→ Работното налягане и дебита да се настроят посредство завъртане (безстепенно) на регулирането на налягането и количеството (+/-).

Само при HD 9/20-4...:

При най-малък дебит отпадъчната топлина на мотора се грижи за водно за-топляне от прибл. 15 °C.

Изберете тип на струята

→ Затваряне на пистолета за ръчно пръскане.
→ Да се завърти корпуса на дюзата, докато желания символ с маркировка съвпадне:

	Кръгла струя под високо налягане (0°) за особено упорити замърсявания
[6СКК]	Плоска струя с ниско налягане (CHEM) за работа с почистващи средства или почистване с малко налягане
	Плоска струя под високо налягане (25°) за замърсявания с голяма площ

Работа с почистващи средства

⚠ПРЕДУПРЕЖДЕНИЕ

Неподходящите почистващи препарати могат да повредят уреда и обектите, който се почистват. Да се използват само почистващи средства, които са позволени от Kärcher. Спазвайте препоръките за дозиране и указанията на почистващите средства. За да щадите околната среда, подхождайте пестеливо към почистващите препарати.

Спазвайте указанията за безопасност за почистващите средства.

Почистващите средства на Кдгcher гарантират работа без повреди. Моля поискайте съвет и изискайте нашия каталог или информационните ни листи за почистващите средства.

→ Бутилката с почистващо средство поставете в носача на бутилката или поставете тубата за почистващо средство до уреда. На уреда могат да се оставят едновременно две различни почистващи средства.
→ Извадете всмукващия маркуч за по- чистващо средство и го потопете в бутилката или тубата с почистващо средство.
→ Завинтете капака на винт на бутилка- та или тубата.
→ Поставете го на „СНЕМ“.
→ Настройте дози- ращия вентил за почистващо средство за же- ланото почист- ващо средство и на желаната концентрация.

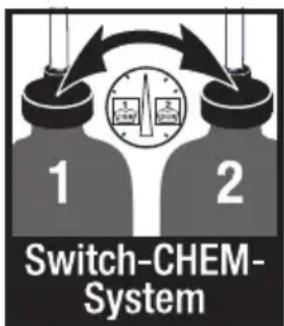

1 2 Switch-CHEM- System

Препоръчителен метод на почистване

→ Напръскайте сухата повърхност с малко препарат за почистване и оставете да подейства (но да не изсъхва).
→ Отмийте отделилата се мръсотия със силна струя под налягане.
→ След експлоатация потопете филтьра в чиста вода. Завъртете дозиращия вентил на най-висока концентрация на почистващото средство.

Прекъсване на работа

→ Затваряне на пистолета за ръчно пръскане.

Уредът се изключва.

→ Отворете пистолета за ръчно пръскане.

Уредът отново се изключва.

Изключете уреда

→ Затворете входа за водата.
→ Отворете пистолета за ръчно пръскане.
→ Включете помпата с прекъсвача на уреда и оставете да работи 5-10 секунди.
→ Затваряне на пистолета за ръчно пръскане.
→ Поставете ключа на уреда на положение „0/OFF“.
→ Издърпвайте щепсела от контакта само със сухи ръце.
→ Отстранете захранването с вода.
→ Задействайте пистолета за пръскане на ръка, докато уреда остане без налягане.
→ подсигурете пистолета за ръчно пръскане, като за целта избутате напред предпазната спирачка.

Само при HD 9/20-4...:

⚠️ ОПАСНОСТ

Опасност от изгаряне от гореща вода. Съдържащата се в изключения уред остатъчна вода може да се загрее. При отстраняване на маркуча от входа за вода загрятата вода може да пръсне и да предизвика попарване. Маркуча да се свали едва, когато уредът се е охладил.

Съхранение на уреда

→ Пистолета за ръчно пръскане да се постави в държача.
→ Маркуча за работа под налягане да се завие и да се закачи над поставка- та за маркуча.

ИЛИ

Маркуча за работа под налягане да се навие на барабана за маркуча. Да

се вкара дръжката на манивелата, за да се блокира барабана на маркуча.

→ Присъединителния кабел да се на- вие около държача на манивелата.
→ Да се закрепи щекера с монтирания клип.

Защита от замръзване

ВНИМАНИЕ

При замръзване не напълно изпразнения от вода уред ще бъде разрушен. Уреда да се съхранява на място, където не може да замръзне.

Ако не възможно съхраняване осигурено против замръзване:

Използвайте конвенционален препарат за защита от замръзване за автомобили на глюколна основа.

Да се спазват разпоредбите за работа на производителя на препарата за защита от замръзване.

→ Уреда да се остави да работи макс. 1 минута докато се изпразнят помпата и проводите.

Транспорт

⚠ПРЕДПАЗЛИВОСТ

Опасност от нараняване и повреда! При транспорт имайте пред вид те- глото на уреда.

ВНИМАНИЕ

При транспортиране предпазвайте лоста на спусъка от повреда.

→ За транспорт на по-дълги отсечки уреда да се дърпа за дръжката.
→ При уреди без барабан за маркуча плъзгащата скоба за носене да се обърне назад. За носене уреда да се хване за дръжките, не за плъзгащата скоба.
→ Преди транспорт в легнало положение свалете бутилките за почистващо средство от носача за бутилки и ги затворете.
→ При транспорт в автомобили осигурявайте уреда съгласно валидните директиви против плъзгане и преобръщане.

Съхранение

⚠ПРЕДПАЗЛИВОСТ

Опасност от нараняване и повреда! При съхранение имайте пред вид те- глото на уреда.

Съхранението на този уред е позволено само във вътрешни помещения.

Грижи и поддръжка

⚠️ ОПАСНОСТ

Опасност от нараняване поради непреднамерено потеглящ уред и електрически удар.

Преди всички дейности по уреда той да се изключи и да се извади щепсела.

Указание:

Отстраняването на старото масло е поз- волено само на предвидените за целта места за събиране. Моля предайте там получилото се старо масло. Замърсява- нията на околната среда със стари мас- ла са наказуеми.

Инспекция за сигурност/Договор за поддръжка

Можете да договорите редовна инспекция за сигурност с Вашия търговец или да сключите договор за поддръжка.

Моля искайте съвети.

Преди всяка експлоатация

→ Присъединителния кабел да се провери за увреждания (опасност от електрически уред), увредените присъединителни кабели незабавно да се сменят от авторизирания сервис/електротехник.
→ Проверете маркуча за работа под на- лягане за увреждания (опасност от пропукване).
Незабавно сменете маркуча за работа под налягане.
→ Уреда (помпата) да се провери за херметичност.
3 капки вода на минута са допустими и могат да изтичат от долната страна на уреда. При по-силни нехерметичности потърсете сервиса.

Ежеседмично

→ Да се провери състоянието на маслото. Ако маслото е млекоподобно (вода в маслото), веднага потърсете сервиса.
→ Да се почисти цедката към захранването с вода.
→ Да се почисти филтъра на всмукващия маркуч почистващо средство.

Camo HD 9/20-4:

Да се почисти финия филтър.

→ Уреда да се остави без налягане.
→ Да се развие закрепващия винт на капака на уреда, да се свали капака на уреда.
→ Да се развие капака с филтъра.
→ Филтъра да се почисти с чиста вода или въздух под налягане.
→ Да се монтира в обратна последовательност.

→ Ангажирайте сервиса с поддръжка на уреда.
→ Да се смени маслото.

Смяна на масло

Указание:

Количество и вида на маслото вижте от "Технически данни".

→ Да се развие закрепващия винт на капака на уреда, да се свали капака на уреда.
→ Свалете капака на резервоара за масло.
→ Наклонете уреда напред.
→ Маслото да се изпусне в приемния съд.
→ Бавно налейте новото масло; въздушните мехурчета трябва да се пръснат.
→ Поставете капака на резервоара за масло.
→ Да се закрепи капака на уреда.

Помощ при неизправности

⚠️ ОПАСНОСТ

Опасност от нараняване поради непреднамерено потеглящ уред и електрически удар.

– Преди всички дейности по уреда той да се изключи и да се извади щепсела.

– Електрическите конструктивни елементи да се проверяват и поправят само от авторизиран сервис.
- При повреди, които не са посочени в тази глава, при случай на колебание и при изрично указание потърсете авторизирания сервис.

Уредът не работи

→ Присъединителния кабел да се про- вери за повреди.
→ Да се провери напрежението на мрежата.
→ Ключа на уреда да се постави на "0" и мотора да се остави да се охлади мин. 5 минути. Ако след това повредата отново се по- яви, уреда да се провери в сервиса.
→ При електрически дефект да се потърси сервиса.

Уредът не достига налягане

→ Поставете дюзата на „Високо налягане“.
→ Почистете дюзата.
→ Сменете дюзата.
→ Обезвъздушете уреда (вижте "Пускане в действие").
→ Да се провери дебита на водата за за- хранване (вижте Технически данни).
→ Да се почисти цедката към захранването с вода.
→ Да се проверят всички захранващи тръбопроводи към помпата.
→ При необходимост потърсете сервиса.

Нехерметична помпа

3 капки вода на минута са допустими и могат да изтичат от долната страна на уреда. При по-силни нехерметичности потърсете сервиса.

→ При по-силна нехерметичност уреда да се провери в сервиса.

Помпата чука

→ Смукателните тръбопроводи за вода и почистващо средство да се проверят за течове.
→ Дозирация вентил за почистващо средства да се затвори без почистващо средство.

→ Обезвъздушете уреда (вижте "Пускане в действие").
→ При необходимост потърсете сервиса.

Почистващото средство не се засмуква

→ Поставете го на „CHEM“.
→ Да се провери/почисти маркуч за всмукване на почистващо средство с филтър.
→ Да се отвори дозиращия вентил за почистващо средство или да се провери/почисти.
→ При необходимост потърсете сервиса.

Използвайте само оригинални аксесо-ари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Можете да намерите информация за аксесо-ари и резервни части на www.kaercher.com.

Гаранция

Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибуторска фирма. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или при производство. В гаранционен случай се обърнете към дистрибутора или найблизкия оторизиран сервис, като представите касовата бележка.

ЕС Декларация за съответствие

С настоящото декларираме, че цитираната по-долу машина съответства по концепция и конструкция, както и по начин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕС. При промени на машината, които не са съгласувани с нас, настоящата декларация губи валидност.

Намерили приложение хармонизира- ни стандарти:

EN 60335-1 EN 60335-2-79 EN 55014-1: 2006+A1: 2009+A2: 2011 EN 55014-2: 1997 + A2: 2008 EN 61000-3-2: 2014 EN 62233: 2008

HD 6/11, HD 6/15, HD 7/12, HD 7/18, HD 9/19 EN 61000–3–3: 2006

HD 6/16, HD 9/20: EN 61000-3-11: 2000

Приложен метод за оценка на съответствието:

2000/14/EO: Приложение V ниво на шум dB(A)

	Измерено:	Гарантирано:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88

Подписващите лица действат от името и като пълномощници на управителния орган.

Пълномощник по документацията: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone]

Тип HD 6/11-4 M		1.524-901.0	HD 6/15-4 M1.524-907.0	HD 6/16-4 M1.524-900.01.524-903.01.524-909.0
				HD 6/16-4 MX1.524-904.0
GB AU EU
Присъединяване към мрежата
Напрежение V 100 240 230
Вид ток Hz 1~50
Обороти на двигателя 1/мин 1400
Присъединителна мощност kW 2,9 3,3 3,4
Предпазител (ленив, Char C) A 30 16
Вид защита IPX5
Максимално допустимо пълно напре-жение на мрежата	Ohm	- 0,294+j0,184
Удължителен кабел 30 м	mm^2	2,5
Захранване с вода
Температура на постъпващата вода (макс.)	°C	60
Дебит за постъпващата вода (мин.)	л/ч (л/мин)	600 (10)
Височина на засмукване от отворения съд (20 °C)	м	0,5
Налягане на постъпващата вода (макс.)	MPa	1
Данни за мощността
Работно налягане вода (със стандартна дюза)	MPa	3...11	3...15	3...16
Големина на дюза за стандартна дюза		045	040	038
Макс. работно свръхналягане	MPa	14	18	19
Количество на подаване	л/ч (л/мин)	250...600(4,2...10)	300...600 (5...10)
Засмукване на почистващо средство	л/ч (л/мин)	0...40 (0...0,7)
Сила на отпора на пистолета за ръчно пръскане (макс.)	N	30
Установени стойности съгласно EN 60335-2-79
Стойност на вибрациите в областта на дланта – ръката
Пистолет за ръчно пръскане	m/сек^2	<2,5
Тръба за разпръскване м/сек	2	<2,5
Несигурност K	m/сек^2	1
Ниво на звука L_pA	dB(A)	69
Неустойчивост K_pA	dB(A) 1
Ниво на звукова мощност L_WA + неу-стойчивост K_WA	dB(A)	84
Горивни материали
Количество на маслото	л	0,5
Вид масло		SAE 15W40
Мерки и тегла
Дължина	мм	554
Широчина	мм	509
Височина	мм 1000
Тегло без принадлежности (MX)	кг	44,5	54	48 (50)
Тип HD 7/12-4 M		1.524-902.0	HD 7/16-4 M1.524-911.0	HD 7/18-4 M1.524-910.01.524-913.01.524-912.0
				HD 7/18-4 MX1.524-914.0
КАР КАР			EU
Присъединяване към мрежата
Напрежение V 220 400
Вид ток Hz 1~ 60 3~ 60 3~ 50
Обороти на двигателя 1/мин 1400 1680	1400
Присъединителна мощност kW 3,5 4,1 4,7
Предпазител (ленив, Char C) A 20		16
Вид защита		IPX5
Максимално допустимо пълно напрежение на мрежата	Ohm	-	-	-
Удължителен кабел 30 м	мм^2	4,0 2,5 2,5
Захранване с вода
Температура на постъпващата вода (макс.)	°C	60
Дебит за постъпващата вода (мин.)	л/ч (л/мин)	700 (11,7)
Височина на засмукване от отворения съд (20 °C)	м	0,5
Налягане на постъпващата вода (макс.)	MPa	1
Данни за мощността
Работно налягане вода (със стандартна дюза)	MPa	3...12	3...16 3...18
Големина на дюза за стандартна дюза		054 045	042
Макс. работно свръхналягане	MPa	14	19	21
Количество на подаване	л/ч (л/мин)	300...700 (5...11,67)
Засмукване на почистващо средство	л/ч (л/мин)	0...40 (0...0,7)
Сила на отпора на пистолета за ръчно пръскане (макс.)	N	30	35	37
Установени стойности съгласно EN 60335-2-79
Стойност на вибрациите в областта на дланта – ръката
Пистолет за ръчно пръскане	м/сек^2	<2,5
Тръба за разпръскване	м/сек^2	<2,5
Несигурност K	м/сек^2	1
Ниво на звука L_pA	dB(A)	69	75
Неустойчивост K_pA	dB(A)	1
Ниво на звукова мощност L_WA + неу-стойчивост K_WA	dB(A)	84	90
Горивни материали
Количество на маслото	л	0,5
Вид масло		SAE 15W40	SAE 90 Hypoid
Мерки и тегла
Дължина	мм	554
Широчина	мм	509
Височина	мм	1000
Тегло без принадлежности (MX)	кг	47,5	44,5	49 (52)
Тип HD 9/18 М		1.524-916.0	HD9/19 M1.524-915.01.524-919.0	HD 9/20-4 M1.524-924.0
				HD 9/20-4 MX1.524-927.0
КАР ЕУ ЕУ
Присъединяване към мрежата
Напрежение V 220 400
Вид ток Hz 3~ 60 3~ 50
Обороти на двигателя 1/мин 3370 2800	1400
Присъединителна мощност kW 6,7 6,8 6,9
Предпазител (ленив, Char C) A 20		16
Вид защита		IPX5
Максимално допустимо пълно напрежение на мрежата	Ohm	-	-	0,222+j0,139
Удължителен кабел 30 м	мм^2	4,0	2,5
Захранване с вода
Температура на постъпващата вода (макс.)	°C	60
Дебит за постъпващата вода (мин.)	л/ч (л/мин)	900 (15)
Височина на засмукване от отворения съд (20 °C)	м	0,5
Налягане на постъпващата вода (макс.)	MPa	1
Данни за мощността
Работно налягане вода (със стандартна дюза)	MPa	18 4...18,5	4...20
Големина на дюза за стандартна дюза		053 050
Макс. работно свръхналягане	MPa	23	22,5	22
Количество на подаване	л/ч (л/мин)	900 (15)	450...890(7,5...14,8)	460...900(7,7...15)
Засмукване на почистващо средство	л/ч (л/мин)	0...40 (0...0,7)
Сила на отпора на пистолета за ръчно пръскане (макс.)	N	49
Установени стойности съгласно EN 60335-2-79
Стойност на вибрациите в областта на дланта – ръката
Пистолет за ръчно пръскане	м/сек^2	<2,5
Тръба за разпръскване	м/сек^2	3,0		1,5
Несигурност К	м/сек^2	1
Ниво на звука L_pA	dB(A)	76		75
Неустойчивост K_pA	dB(A)	2		1
Ниво на звукова мощност L_WA + неу-стойчивост K_WA	dB(A)	91		88
Горивни материали
Количество на маслото	л	0,5 0,75
Вид масло		SAE 90 Hypoid
Мерки и тегла
Дължина	мм	554
Широчина	мм	509
Височина	мм	1000
Тегло без принадлежности (MX)	кг	48,6	42,1 (49)47 (55)	48 (50)
