KÄYTTÖOHJE HD 9204 M Plus Kärcher

Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

Sisällysluettelo

Laitteen osat.... FI 1

Turvaohjeet ..... FI 1

Käyttötarkoitus ..... FI 2

Turvalaitteet ..... FI 2

Ympäristönsuojelu ..... FI 3

Ennen käyttöönottoa ..... FI 3

Käyttöönotto ..... FI 3

Käyttö.... FI 4

Kuljetus ..... FI 6

Säilytys ...... FI 6

Hoito ja huolto.... FI 6

Häiriöapu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F1 7

Varusteet ja varaosat ..... FI 8

Takuu ...... FI 8

EY-vaatimustenmukaisuus-va-

kuutus ...... FI 8

Tekniset tiedot..... FI 9

Laitteen osat

Käännä esiin alussa oleva kuvasivu

1 Suuttimien säilytyspaikka

2 Kahva

3 Suurpaineliitäntä EASY!Lock

4 Vesiliitäntä

5 Painemittari

6 Öljymäärän ilmaisin

7 Öljysäiliö

8 Pölysuoja

9 Laitekytkin

10 Suojakuomun kiinnitysruuvi

11 Letkuteline

14 Suuttimen merkintä

16 Paine-/määräsäädin (ei mallissa HD 9/18 M)

17 Käsikäyttöinen ruiskupistooli EASY!Force

18 Varmistuspidätyspinne

19 Laukaisuvipu

20 Turvavipu

21 Korkeapaineletku EASY!Lock

22 Työntökahva

23 Johdon pidike

24 Puhdistusaineen annosteluventtiili

25 Puhdistusaineen imuletku sekä suodatin ja ruuvattava kansi

26 Puhdistusainepullojen pidike

27 Kiertokampi

28 Letkurumpu

Väritunnukset

– Puhdistusprosessin käyttöelimet ovat keltaisia.

– Huollon ja servicen käyttöelimet ovat vaaleanharmaat.

Turvaohjeet

– Turvaohje nro 5.951-949.0 on ehdottomasti luettava ennen laitteen ensimmäistä käyttökertaa!

– Kunkin maan lainlaatijan säätämiä, korkeapainepesulaitteita koskevia kansallisia määräyksiä on noudatettava.

– Kunkin maan lainlaatijan säätämiä, työ- turvallisuutta koskevia kansallisia mää- räyksiä on noudatettava. Korkeapaine- pesulaitteet on tarkastettava säännölli- sin väliajoin ja tarkastuksen tulokset on tallennettava kirjallisesti.

– Laitetta/varusteita ei saa muuttaa.

Vaarallisuusasteet

⚠ VAARA

Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiin-vamman tai johtaa kuolemaan.

⚠VAROITUS

Huomautus mahdollisesta vaarallisesta ti-lanteesta, joka voi aiheuttaa vakavan ruu-miinvamman tai voi johtaa kuolemaan.

△VARO

Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vähäisiä vam- moja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti-lanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Laitteessa olevat symbolit

Epäasianmukaisesti käytettyinä suurpainesuihkut voivat olla vaa-

rallisia. Suihkua ei saa suunnata ihmisiin, eläimiin, aktiivisiin sähkövarusteisiin tai itse laitteeseen.

Voimassa olevien määräysten mukaan laitetta ei saa käyttää milloinkaan juomavesiverkossa ilman järjestelmäerotintinta. Tällöin on käytettävä KÄRCHER: in soveltuvaa järjestelmäerotinta tai vaihtoehtoisesti normin EN 12729 tyyppi BA mukaista järjestelmäerotinta.

Vesi, joka on valunut järjestelmäerottimen lävitse, ei ole juomakelpoista.

△VARO

Liitä järjestelmäerotin aina vedensyöttöön, ei koskaan suoraan laitteeseen.

Käyttötarkoitus

Käytä tätä painepesuria ainoastaan

- puhdistamiseen matalapainesuihkulla ja puhdistusaineella (esim. koneet, ajoneuvot, rakennukset ja työkalut),

- puhdistamiseen korkeapainesuihkulla ilman pesuainetta (esim. julkisivut, terassit, puutarhalaitteet).

Pinttyneen lian puhdistamiseen suosittelemme erikoisvarusteena saatavaa lianjyrsintä.

HD...Plus:san toimituslaajuuteen kuuluu likajyrsin.

Veden laatuvaatimukset:

HUOMIO

Korkeapainelaitteistossa saa käyttää ainoastaan puhdasta vettä. Epäpuhtaudet johtavat ennenaikaiseen kulumiseen tai kerrostumien muodostumiseen.

Jos käytetään recycling-vettä, seuraavia raja-arvoja ei saa ylittää:

pH-arvo 6,5...9,5
sähkönjohtokyky * Tuoreveden sähkönjohta- vuus +1200 μS/cm

erotettavissa olevat aineet **	< 0,5 mg/l
poisuodatettavissa olevat aineet ***	< 50 mg/l
Hiilivedyt < 20 mg/l
Kloridi < 300 mg/l
Sulfaatti < 240 mg/l
Kalsium < 200 mg/l
Kokonaiskovuus < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Rauta < 0,5 mg/l
Mangaani < 0,05 mg/l
Kupari < 2 mg/l
Aktiivikloori < 0,3 mg/l
ei saa haista epämiellyttävälle
* Maksimi yhteensä 2000 μS/cm* Näytetilavuus 1 l, laskeutusaika 30 mi-nuuttia*** ei hankaavia aineita

Turvalaitteet

Turvalaitteet on tarkoitettu käyttäjän suo- jaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa.

Ylivirtausventtiili painekytkimellä

Kun vesimäärää vähennetään paine-/määräsäätimen avulla, ylivirtausventtiili aukeaa ja osa vedestä virtaa takaisin pumpun puolelle.

Kun käsiruiskupistoolin liipaisin päästetään irti, painekytkin kytkee pumpun pois päältä, suurpainesuihku pysähtyy. Kun liipaisimes-ta vedetään, pumppu kytkeytyy taas päälle.

Turvaventtiili

Varoventtiili avautuu sallitun käyttöylipaineen ylittyessä; vesi virtaa takaisin pumpun imupuolelle.

Ylivirtausventtiili, painekytkin ja varoventtiili on säädetty tehtaalla ja sinetöity lyijyllä.

Ainoastaan asiakaspalvelu voi suorittaa säädön.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin.

Sähkö- ja elektroniikkalaitteet sisältävät usein rakenneosia, jotka voivat aiheuttaa mahdollisen vaaran ihmisten terveydelle ja ympäristölle, jos niitä käsitellään väärin tai ne hävitetään väärin. Nämä rakenneosat ovat kuitenkin tarpeellisia, jotta laite toimisi asianmukaisesti. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Purkaminen pakkauksesta

– Tarkasta pakkauksen sisältö sitä purettaessa.
– Jos havaitset kuljetusvaurioita, ota välittömästi yhteys jälleenmyyjään.

Öljymäärän tarkistaminen

→ Lue öljymäärämittari laitteen ollessa pysäytettynä. Öljyn pinnan tulee olla molempien osoittimien yläpuolella.

Öljysäiliön ilmausaukon avaaminen

→ Irrota kuomun kiinnitysruuvi ja poista kuomu.
→ Katkaise öljysäiliön kannessa oleva kärki.
→ Kiinnitä kuomu.

Varusteiden asennus

Huomautus: EASY!Lock-järjestelmä yhdistää komponentit pikakierteellä vain yhdellä kierroksella nopeasti ja varmasti.

→ Asenna suutin suihkuputkeen (säätörenkaan merkintä ylöspäin) ja kiristä kä-sitiukkuuteen (EASY!Lock).
→ Yhdistä ruiskuputki käsikäyttöiseen ruiskupistooliin ja kiristä käsin (EASY!Lock).

Koneet, joissa ei ole letkukelaa:

→ Yhdistä korkeapaineletku käsikäyttöiseen ruiskupistooliin ja laitteen korkeapaineliitäntään ja kiristä käsin (EASY!Lock).

Koneet, joissa on letkukela:

→ Työnnä kiertokampi letkukelan akseliin, kunnes se lukkiutuu.
→ Suorista korkeapaineletku ennen sen kelaamista.
→ Kelaa korkeapaineletku tasaisesti kerroksittain letkukelalle kiertokampea kiertämällä. Valitse kiertosuunta siten, että korkeapaineletku ei nurjahda.
→ Yhdistä korkeapaineletku käsikäyttöi- seen ruiskupistooliin ja kiristä käsin (EASY!Lock).

Käyttöönotto

⚠VAROITUS

Loukkaantumisvaara! Laitteen, varusteiden, tulojohtojen ja liitäntöjen on oltava moitteettomassa kunnossa. Jos kunto ei ole moitteeton, laitetta ei saa käyttää.

Sähköliitäntä

⚠VAARA

Sähköiskun aiheuttama loukkaantumisvaara.

– Laitteen tulee ehdottomasti olla liitettynä sähköverkkoon sähköpistokkeella. Kiinteä sähköverkkoon liittäminen on kielletty. Pistoke toimii erottimena sähköverkosta.
– Liitä laite ainoastaan verkkovirtaan.
– Sähköliitännän suurinta sallittua verk- kovastusta ei saa ylittää (katso tekniset tiedot). Jos ilmenee epäselvyyksiä kos- kien verkkoliitäntäsi käytettävissä ole- vaa verkkovastusta, ota yhteys ener- giansyöttöyhtiöösi.
- Käytetyn jatkojohdon pistokkeen ja kyt-kimen on oltava vesitiivis.
- Käytä riittävän suuren poikkileikkauksen omaavaa jatkokaapelia (katso "Tekniset tiedot") ja vedä se kokonaan ulos kelalta.

Liitäntäarvot katso tyyppikilpi/tekniset tiedot.

→ Kelaa verkkokaapeli ulos kelalta ja levitä alustalle.
→ Liitä virtapistoke pistorasiaan.

Vesiliitäntä

Liitäntä vesijohtoon

⚠VAROITUS

Noudata vesilaitoksen ohjeita.

Voimassa olevien määräysten mukaan laitetta ei saa käyttää milloinkaan juomavesiverkossa ilman järjestelmäerotintinta. Tällöin on käytettävä KÄRCHER:in soveltuvaa järjestelmäerotinta tai vaihtoehtoisesti normin EN 12729 tyyppi BA mukaista järjestelmäerotinta.

Vesi, joka on valunut järjestelmäerottimen lävitse, ei ole juomakelpoista.

△VARO

Liitä järjestelmäerotin aina vedensyöttöön, ei koskaan suoraan laitteeseen.

Katso liitäntäarvot teknisistä tiedoista.

→ Liitä tuloletku (vähimmäispituus 7,5 m, vähimmäisläpimitta 1") laitteen vesiliitäntään ja tulovesiliitäntään (esim. vesihanaan).

Huomautus:

Tuloletku ei sisälly tuotteen toimitukseen.

→ Avaa veden syöttöputki.

Veden ottaminen avoimista säiliöistä

→ Kiinnitä imuletku (tilausnumero 4.440-270.0) vesiliitäntään.
→ Kiinnitä suodatin (tilausnumero 4.730-012.0) imuletkuun.
→ Laitteen ilmaaminen:

Kierrä suutin irti.

Anna laitteen käydä niin kauan, kunnes vedessä ei enää ole ilmakuplia.

Anna laitteen käydä n. 10 sekuntia - sammuta sitten. Toista toimenpide use- aan kertaan.

→ Kytke laite pois päältä ja kierrä suutin kiinni.

Käyttö

⚠ VAARA

Räjähdysvaara!

Älä suihkuta mitään palavia nesteitä.

Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmääräyksiä.

Loukkaantumisvaara! Pidä puhditustyötä tehtäessä molemmin käsin kiinni käsiruiskupistoolista ja ruiskuputkesta.

Loukkaantumisvaara! Liipaisinvipua ja varmistusvipua ei saa lukita käytön aikana.

Loukkaantumisvaara! Ota yhteys asiakaspalveluun, jos varmistusvipu on vahingoittunut.

Loukkaantumisvaara suurpainevesisuih-kun johdosta. Ennen kaikkia töitä laitteelle on käsiruiskupistoolissa oleva lukitusvaste työnnettävä eteen.

△VARO

Moottorien pesu on sallittu vain paikoissa, joissa on asianmukainen öljynerotin (ympäristönsuojelu)

HUOMIO

Tukkeutumisvaara. Laita suuttimet varustelokeroon aina suutinreikä ylöspäin.

Käsikäyttöisen ruiskupistoolin avaaminen/sulkeminen

→ Käsikäyttöisen ruiskupistoolin avaaminen: Paina varmistusvipua ja liipaisinvipua.
→ Käsikäyttöisen ruiskupistoolin sulkeminen: Vapauta varmistusvipu ja liipaisinvipu.

Käyttö suurpaineella

Huomautus:

Laite on varustettu painekytkimellä. Moottori käynnistyy vain silloin, kun käsiruiskupistooli on avattu.

→ Vedä korkeapaineletku kokonaan ulos letkukelalta.
→ Aseta laitekytkin asentoon "l".
→ Poista käsikäyttöisen ruiskupistoolin varmistus työntämällä varmistinsalpa taaksepäin.
→ Avaa käsiruiskupistooli.
→ Säädä käyttöpaine ja syöttömäärä kiertämällä (portaattomasti) paine- ja mää-räsäädintä (+/-)

Vain HD 9/20-4...:

Pienimmällä pumppausmäärällä moottorin hukkalämpö huolehtii veden lämmittämisestä n. 15 °C asteeseen.

Suihkutyypin valinta

→ Sulje käsiruiskupistooli.
→ Käännä suuttimen runkoa, kunnes haluamasi symboli on merkinnän kohdalla:

	Pyöreä korkeapainesuihku (0°) erittäin pinttyneen lian puhdistamiseen
	Pienpainelaakasuihku (CHEM) on tarkoitettu puhdistusaine-käyttöön tai puhdistukseen pie-nellä paineella
	Laakakorkeapainesuihku (25°) lian puhdistamiseen laajoilta pinnoilta

Käyttö puhdistusaineella

⚠VAROITUS

Sopimattomat puhdistusaineet saattavat vahingoittaa laitetta tai puhdistettavaa koh-detta. Käytä vain Kärcher:in hyväksymiä

puhdistusaineita. Noudata puhdistusaineiden mukana tulleita annostelusuosituksia ja käyttöohjeita. Suojaa ympäristöä käyttämällä puhdistusaineita säästeliäästi.

Noudata puhdistusaineiden turvallisuusohjeita.

Kärcher-puhdistusaineet takaavat häiriöttömän työskentelyn. Kysy meiltä neuvoa tai pyydä luettelomme tai lisätietoja puhdistusaineista.

→ Aseta puhdistusainepullo laitteessa olevaan pidikkeeseen tai puhdistusainekanisteri laitteen viereen. Laitteeseen voi laittaa yhtäaikaisesti kaksi eri puhdistusainetta.
→ Vedä puhdistusaineen imuletku ulos ja upota se puhdistusainepulloon tai -ka-nisteriin.
→ Ruuvaa kansi pulloon tai kanisteriin.
→ Aseta suutin kohtaan "CHEM".
→ Käännä puhdistusaineen annosteluventtiili haluamaasi puhdistusaineeseen ja pitoisuuteen.

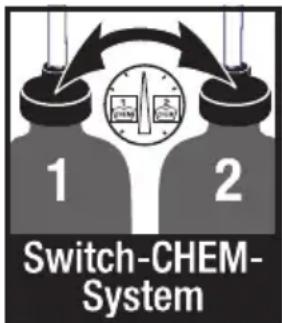

Switch-CHEM- System

Suositeltavat puhdistusmenetelmät

→ Suihkuta puhdistusainetta säästeliäästi kuivalle pinnalle ja anna sen vaikuttaa (ei kuivua).
→ Huuhtele irrotettu lika suurpainesuihkulla pois.
→ Huuhtele suutin käytön jälkeen puhtaalla vedellä. Kierrä annosteluventtiili suurimmalle puhdistusaineväkevyydelle. Käynnistä laite ja huuhtele minuutin ajan.

Käytön keskeytys

→ Sulje käsiruiskupistooli. Laite kytkeytyy pois päältä.
→ Avaa käsiruiskupistooli. Laite kytkeytyy jälleen päälle.

Laitteen kytkeminen pois päältä

→ Sulje veden syöttöputki.
→ Avaa käsiruiskupistooli.
→ Käynnistä pumppu laitekytkimellä, ja anna sen käydä 5–10 sekuntia.
→ Sulje käsiruiskupistooli.
→ Aseta laitekytkin asentoon "0/OFF".
→ Vedä virtapistoke pistorasiasta. Huolehdi, ettet koske pistokkeeseen, kun kätesi on märät tai kosteat.
→ Irrota vesiliitäntä.
→ Käytä käsiruiskua niin kauan, kunnes laitteessa ei enää ole painetta.
→ Varmista käsikäyttöinen ruiskupistooli työntämällä varmistinsalpa eteenpäin.

Vain HD 9/20-4...:

⚠VAARA

Palovammavaara kuuman veden vuoksi. Pois päältä kytketyssä laitteessa oleva jäännösvesi voi kuumentua. Irrotettaessa veden tuloletkua laitteesta, kuumentunutta vettä voi ruiskuta ulos ja aiheuttaa palovammoja. Poista tuloletku vasta, kun laite on jäähtynyt.

Laitteen säilytys

→ Laita käsiruiskupistooli pidikkeeseen.
→ Kerää korkeapaineletku kokoon ja ripusta se omaan säilytyspaikkaansa. tai
Kelaa korkeapaineletku letkukelalle. Lukitse letkukela työntämällä kiertokammen kahva sisään.
→ Kierrä liitäntäkaapeli kaapelinpitimen ympärille.
→ Kiinnitä pistoke kiinnittimeensä.

Suojaaminen pakkaselta

HUOMIO

Pakkanen rikkoo huolimattomasti vedestä tyhjennetyn laitteen.

Säilytä laitetta paikassa, jonka lämpötila ei laske nollan alapuolelle.

Jos laitetta ei voi säilyttää pakkasvapaassa paikassa:

→ Poista vesi.
→ Pumppaa laitteen läpi tavallista jäänestoainetta.

Huomautus:

Käytä kaupasta saatavaa autojen glykoli-pohjaista jäätymisenestoainetta.

Noudata jäätymisenestoaineen valmistajan ilmoittamia käyttöohjeita.

→ Anna laitteen käydä enintään 1 min, kunnes pumppu ja johdot ovat tyhjät.

Kuljetus

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi kuljetettaessa laitteen paino.

HUOMIO

Suojaa liipaisinvipu kuljetuksen aikana vaurioilta.

→ Kun siirrät pesuria pitempiä matkoja, tartu kiinni kahvasta ja vedä laitetta perässäsi.
→ Laitteet ilman letkukelaa, käännä työtösanka alas kantamista varten. Kanna laitetta kahvoista, ei työntösangasta.
→ Ennen kuljetusta makuuasennossa, ota puhdistusainepullot pidikkeestä ja sulje ne.
→ Kun kuljetat laitetta ajoneuvoissa, var-mista laite liukumisen ja kaatumisen va-ralta kulloinkin voimassa olevien ohje-sääntöjen mukaisesti.

Säilytys

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi säilytettäessä laitteen paino.

Tätä laitetta saa säilyttää vain sisätiloissa.

Hoito ja huolto

⚠VAARA

Odottamatta käynnistyvä laite ja sähköisku aiheuttavat loukkaantumisvaaran.

Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

Huomautus:

Jäteöljyn hävittämisen saa suorittaa vain paikallinen jäteöljyn keräilypiste. Luovuta öljy keräyspisteseen. Ympäristön likaaminen jäteöljyllä on rangaistavaa.

Turvatarkastussopimus/huoltosopimus

Voit solmia säännöllisen turvatarkastusso-pimuksen tai huoltosopimuksen myyjälik-keesi kanssa. Kysy meiltä neuvoa.

Jokaisen käyttökerran jälkeen

→ Tarkasta sähköliitoskaapeli vaurioiden varalta (sähköiskun vaara), jos kaapeli on vaurioitunut, anna välittömästi valtuutetun asiakaspalvelun / sähköammattilaisen vaihtaa kaapeli.
→ Tarkasta, onko korkeapaineletkussa vaurioita (murtumisvaara).
Vaihda vaurioitunut korkeapaineletku välittömästi.
→ Tarkasta laitteen (pumppu) tiiviys. 3 laitteen alapuolelle tippuvaa vesipisaraa minuutissa on sallittua. Jos vettä vuotaa enemmän, ota yhteys asiakaspalveluun.

Viikoittain

→ Tarkasta öljymäärä. Jos öljy on maitomaista (vettä öljyssä), ota heti yhteys asiakaspalveluun
→ Puhdista vesiliitännän sihti.
→ Puhdista puhdistusaineen imuletkun suodatin.

Vain HD 9/20-4:

Puhdista hienosuodatin.

→ Poista laitteesta paine.
→ Irrota kuomun kiinnitysruuvi ja poista kuomu.
→ Kierrä kansi suodattimineen irti.
→ Puhdista suodatin puhtaalla vedellä tai paineilmalla.
→ Kokoa yhteen päinvastaisessa järjes-tyksessä.

Joka 500. käyttötunti, vähintään vuosittain

→ Anna asiakaspalvelun suorittaa laitteen huolto.
→ Vaihda öljy.

Öljynvaihto

Huomautus:

Öljymäärä ja -laji, katso kohtaa "Tekniset tiedot".

→ Irrota kuomun kiinnitysruuvi ja poista kuomu.
→ Poista öljysäiliön kansi.
→ Nosta laite pystyn.
→ Laske öljy kokoamissäiliöön.
→ Täytä hitaasti uudella öljyllä; ilmakuplien pitää päästä poistumaan.
→ Laita öljysäiliön kansi paikalleen.
→ Kiinnitä kuomu.

Häiriöapu

⚠ VAARA

Odottamatta käynnistyvä laite ja sähköisku aiheuttavat loukkaantumisvaaran.

• Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.
• Anna valtuutetun asiakaspalvelun tarkastaa ja korjata sähkölaitteet.
  – Ota yhteys valtuutettuun asiakaspalveluun häiriötapauksissa, joita ei ole lueteltu tässä luvussa, jos olet epävarma tai, jos tässä ohjeessa niin neuvotaan.

Laite ei toimi

→ Tarkasta sähköliitosjohto
→ Tarkasta verkkojännite.
→ Säädä valintakytkin kohtaan "0" ja anna moottorin jäähtyä 5 min. Jos häiriö toistuu yhä, tarkastuta laite asiakaspalvelussa.
→ Jos kyseessä on sähkövika, ota yhteys asiakaspalveluun.

Laitteeseen ei tule painetta

→ Aseta suutin kohtaan "Korkeapaine".
→ Puhdista suutin.
→ Vaihda suutin uuteen.
→ Ilmaa laite (katso kohtaa "Käyttöönotto").
→ Tarkista vedentulomäärä (katso Tekniset tiedot).
→ Puhdista vesiliitännän sihti.
→ Tarkista kaikki pumpun tulojohdot.
→ Ota tarvittaessa yhteys asiakaspalveluun.

Pumppu ei ole tiivis

3 laitteen alapuolelle tippuvaa vesipisaraa minuutissa on sallittua. Jos vettä vuotaa enemmän, ota yhteys asiakaspalveluun.

→ Jos laite on hyvin epätiivis, tarkastuta se asiakaspalvelussa.

Pumppu nakuttaa

→ Tarkasta veden ja puhdistusaineen imuletkujen tiiviys.
→ Sulje puhdistusaineen annosteluventtiili, kun et käytä puhdistusainetta.
→ Ilmaa laite (katso kohtaa "Käyttöönotto").
→ Ota tarvittaessa yhteys asiakaspalveluun.

Laite ei ime puhdistusainetta

→ Aseta suutin kohtaan "CHEM".
→ Tarkasta/puhdista puhdistusaineen imuletku ja suodatin
→ Avaa puhdistusaineen annosteluventtiili tai tarkasta/puhdista.
→ Ota tarvittaessa yhteys asiakaspalveluun.

Varusteet ja varaosat

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne takaavat laitteen turvallisen ja häiriöttömän toiminnan.

Tietoja tarvikkeista ja varaosista on sivustolla www.kaercher.com.

Takuu

Kussakin maassa ovat voimassa valtuutta-mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä ai-heutuvat virheet laitteessa korjaamme takuuai-kana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähim-pään valtuutettuun huoltoon.

EY-vaatimustenmukaisuus- vakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: korkeapainepesuri

Tyyppi: 1.524-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2000/14/EY

Sovelletut harmonisoidut standardit

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 62233: 2008

HD 6/11, HD 6/15, HD 7/12, HD 7/18, HD 9/19

EN 61000-3-3: 2006

HD 6/16, HD 9/20:

EN 61000-3-11: 2000

Sovellettu yhdenmukaisuuden analy- sointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

	Mitattu: Ta	attu:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Tyyppi HD 6/11-4 M		1.524-901.0	HD 6/15-4 M1.524-907.0	HD 6/16-4 M1.524-900.01.524-903.01.524-909.0
				HD 6/16-4 MX1.524-904.0
GB AU EU
Verkkoliitäntä
Jännite V 100 240 230
Virtatyppi Hz 1~ 50
Moottorin kierrosluku 1/min 1400
Liitosjohto kW 2,9 3,3 3,4
Sulake (hidas, tyyppi C) A 30 16
Suojatyyppi		IPX5
Suurin sallittu verkkovastus	Ohmia	-		0,294+j0,184
Jatkokaapeli 30 m	mm2	2,5
Vesiliitäntä
Tulolämpötila (maks.)	°C	60
Tulomäärä (min.)	l/h (l/min)	600 (10)
Imukorkeus otettaessa vettä avosäiliös-tä (veden lämpötila 20°C)	m	0,5
Tulopaine (maks.)	MPa	1
Suoritustiedot
Käyttöpaine, vesi (vakiosuuttimella)	MPa	3...11	3...15	3...16
Vakiosuuttimen suutinkoko		045 040	038
Maks. käyttöylipaine	MPa	14	18	19
Syöttömäärä	l/h (l/min)	250...600(4,2...10)	300...600 (5...10)
Puhdistusaineen imeminen l/h (l/min)		0...40 (0...0,7)
Maks. käsiruiskupistoolin takaiskuvoima	N	30
Mitatut arvot EN 60335-2-79 mukaisesti
Käsi-käsivarsi tärinäarvo
Käsiruiskupistooli	m/s2	<2,5
Suihkuputki	m/s2	<2,5
Epävarmuus K	m/s2	1
Äänenpainetaso LpA	dB(A)	69
Epävarmuus KpA	dB(A)	1
Äänitehotaso LWA+ epävarmuus KWA	dB(A)	84
Käyttöaineet
Öljyn määrä	I	0,5
Öljyn laatu		SAE 15W40
Mitat ja painot
Pituus	mm 554
Leveys	mm 509
Korkeus	mm	1000
Paino ilman varusteita (MX)	kg	44,5	54	48 (50)
Tyyppi HD 7/12-4 M		1.524-902.0	HD 7/16-4 M1.524-911.0	HD 7/18-4 M1.524-910.01.524-913.01.524-912.0
				HD 7/18-4 MX1.524-914.0
KAP KAP			EU
Verkkoliitäntä
Jännite V 220 400
Virtatyppi Hz 1~ 60 3~ 60 3~ 50
Moottorin kierrosluku 1/min 1400 1680	1400
Liitosjohto kW 3,5 4,1 4,7
Sulake (hidas, tyyppi C)	A	20	16
Suojatyyppi		IPX5
Suurin sallittu verkkovastus	Ohmia	-	-	-
Jatkokaapeli 30 m	mm2	4,0 2,5 2,5
Vesiliitäntä
Tulolämpötila (maks.)	°C	60
Tulomäärä (min.)	l/h (l/min)	700 (11,7)
Imukorkeus otettaessa vettä avosäiliös-tä (veden lämpötila 20°C)	m	0,5
Tulopaine (maks.)	MPa	1
Suoritustiedot
Käyttöpaine, vesi (vakiosuuttimella)	MPa	3...12	3...16	3...18
Vakiosuuttimen suutinkoko		054 045 042
Maks. käyttöylipaine	MPa	14	19	21
Syöttömäärä	l/h (l/min)	300...700 (5...11,67)
Puhdistusaineen imeminen l/h (l/min)		0...40 (0...0,7)
Maks. käsiruiskupistoolin takaiskuvoima	N	30	35	37
Mitatut arvot EN 60335-2-79 mukaisesti
Käsi-käsivarsi tärinäarvo
Käsiruiskupistooli	m/s2	<2,5
Suihkuputki	m/s2	<2,5
Epävarmuus K	m/s2	1
Äänenpainetaso LpA	dB(A)	69	75
Epävarmuus KpA	dB(A)	1
Äänitehotaso LWA + epävarmuus KWA	dB(A)	84	90
Käyttöaineet
Öljyn määrä	I	0,5
Öljyn laatu		SAE 15W40	SAE 90 Hypoid
Mitat ja painot
Pituus	mm	554
Leveys	mm	509
Korkeus	mm	1000
Paino ilman varusteita (MX)	kg	47,5	44,5	49 (52)
Tyyppi HD 9/18 M		1.524-916.0	HD9/19 M1.524-915.01.524-919.0	HD 9/20-4 M1.524-924.0
				HD 9/20-4 MX1.524-927.0
KAP EU EU
Verkkoliitäntä
Jännite V 220 400
Virtatyyppi Hz 3~ 60 3~ 50
Moottorin kierrosluku 1/min 3370 2800	1400
Liitosjohto kW 6,7 6,8 6,9
Sulake (hidas, tyyppi C) A	20	16
Suojatyppi		IPX5
Suurin sallittu verkkovastus	Ohmia	-	-	0,222+j0,139
Jatkokaapeli 30 m	mm2	4,0 2,5
Vesiliitäntä
Tulolämpötila (maks.)	°C	60
Tulomäärä (min.)	l/h (l/min)	900 (15)
Imukorkeus otettaessa vettä avosäiliös-tä (veden lämpötila 20°C)	m	0,5
Tulopaine (maks.)	MPa	1
Suoritustiedot
Käyttöpaine, vesi (vakiosuuttimella)	MPa	18	4...18,5	4...20
Vakiosuuttimen suutinkoko		053 050
Maks. käyttöylipaine	MPa	23	22,5	22
Syöttömäärä	l/h (l/min)	900 (15)	450...890(7,5...14,8)	460...900(7,7...15)
Puhdistusaineen imeminen l/h (l/min)		0...40 (0...0,7)
Maks. käsiruiskupistoolin takaiskuvoi-ma	N	49
Mitatut arvot EN 60335-2-79 mukaisesti
Käsi-käsivarsi tärinäarvo
Käsiruiskupistooli	m/s2	<2,5
Suihkuputki	m/s2	3,0 1,5
Epävarmuus K	m/s2	1
Äänenpainetaso LpA	dB(A)	76		75
Epävarmuus KpA	dB(A)	2		1
Äänitehotaso LWA+ epävarmuus KWA	dB(A)	91		88
Käyttöaineet
Öljyn määrä	I	0,5 0,75
Öljyn laatu		SAE 90 Hypoid
Mitat ja painot
Pituus	mm	554
Leveys	mm	509
Korkeus	mm	1000
Paino ilman varusteita (MX)	kg	48,6	42,1 (49)47 (55)	48 (50)

Lisavarustus ja varuosad
