BEDIENUNGSANLEITUNG HD 9204 M Plus Kärcher

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Inhaltsverzeichnis

Geräteelemente ..... DE 1

Sicherheitshinweise ..... DE 1

Bestimmungsgemäße Verwendung ..... DE 2

Sicherheitseinrichtungen. . . . DE 2

Umweltschutz ..... DE 3

Vor Inbetriebnahme. . . . . . . DE 3

Inbetriebnahme. DE 3

Bedienung. DE 4

Transport. DE 6

Lagerung. DE 6

Pflege und Wartung ..... DE 6

Hilfe bei Störungen ..... DE 7

Zubehör und Ersatzteile ..... DE 8

Garantie DE 8

EU-Konformitätserklärung.... DE 8

Technische Daten ..... DE 9

Geräteelemente

Bitte Bildseite vorne ausklappen

1 Düsenablage

2 G r i f f

3 Hochdruckanschluss EASY!Lock

4 Wasseranschluss

5 Manometer

6 Ölstandsanzeige

7 Ölbehälter

8 Gerätehaube

9 Geräteschalter

10 Befestigungsschraube Gerätehaube

11 Schlauchablage

12 Halter für Handspritzpistole

13 Düse

14 Markierung der Düse

15 Strahlrohr EASY!Lock

16 Druck-/Mengenregulierung (nicht bei HD 9/18 M)

17 Handspritzpistole EASY!Force

18 Sicherungsraste

19 Abzugshebel

20 Sicherungshebel

21 Hochdruckschlauch EASY!Lock

22 Schubbügel

23 Kabelhalter

24 Reinigungsmittel-Dosierventil

25 Reinigungsmittel-Saugschlauch mit Filter und Schraubdeckel

26 Flaschenhalter für Reinigungsmittel

27 Kurbel

28 Schlauchtrommel

Farbkennzeichnung

- Bedienelemente für den Reinigungsprozess sind gelb.

- Bedienelemente für die Wartung und den Service sind hellgrau.

Sicherheitshinweise

- Vor erster Inbetriebnahme Sicherheitshinweise Nr. 5.951-949.0 unbedingt lesen!

– Jeweilige nationale Vorschriften des Gesetzgebers für Flüssigkeitsstrahler beachten.

– Jeweilige nationale Vorschriften des Gesetzgebers zur Unfallverhütung beachten. Flüssigkeitsstrahler müssen regelmäßig geprüft und das Ergebnis der Prüfung schriftlich festgehalten werden.

– Am Gerät/Zubehör dürfen keine Veränderungen vorgenommen werden.

Gefahrenstufen

⚠ GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️WARNUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

⚠ VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Symbole auf dem Gerät

Hochdruckstrahlen können bei unsachgemäßem Gebrauch ge-

fährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst gerichtet werden.

Gemäß gültiger Vorschriften darf das Gerät nie ohne Systemtrenner am Trinkwassernetz betrieben

werden. Es ist ein geeigneter Systemtrenner der Fa. KÄRCHER oder alternativ ein Systemtrenner gemäß EN 12729 Typ BA zu verwenden.

Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft.

⚠ VORSICHT

Systemtrenner immer an der Wasserversorgung, niemals direkt am Gerät anschließen.

Bestimmungsgemäße Verwendung

Diesen Hochdruckreiniger ausschließlich verwenden

- zum Reinigen mit dem Niederdruckstrahl und Reinigungsmittel (z.B. Reinigen von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen), - zum Reinigen mit Hochdruckstrahl ohne Reinigungsmittel (z.B. Reinigen von Fassaden, Terrassen, Gartengeräten).

Für hartnäckige Verschmutzungen empfehlen wir den Dreckfräser als Sonderzubehör. Bei HD...Plus ist der Dreckfräser im Lieferumfang enthalten.

Anforderungen an die Wasserqualität: ACHTUNG

Als Hochdruckmedium darf nur sauberes Wasser verwendet werden. Verschmutzungen führen zu vorzeitigem Verschleiß oder Ablagerungen im Gerät.

Wird Recyclingwasser verwendet, dürfen folgende Grenzwerte nicht überschritten werden.

pH-Wert 6,5...9,5
elektrische Leitfähigkeit * LeitfähigkeitFrischwasser+1200 μS/cm

absetzbare Stoffe ** < 0,5 mg/l
abfiltrierbare Stoffe *** < 50	mg/l
Kohlenwasserstoffe < 20 mg/l
Chlorid < 300 mg/l
Sulfat < 240 mg/l
Kalzium < 200 mg/l
Gesamthärte < 28 °dH	< 50 °TH< 500 ppm(mg CaCO3/l)
Eisen < 0,5 mg/l
Mangan < 0,05 mg/l
Kupfer	< 2 mg/l
Aktivchlor	< 0,3 mg/l
frei von üblen Gerüchen
* Maximum insgesamt 2000 μS/cm** Probevolumen 1 l, Absetzzeit 30 min*** keine abrasiven Stoffe

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Kraft gesetzt oder in ihrer Funktion umgangen werden.

Überströmventil mit Druckschalter

Beim Reduzieren der Wassermenge mit der Druck-/Mengenregulierung öffnet das Überströmventil und ein Teil des Wassers fließt zur Pumpensaugseite zurück.

Wird der Abzugshebel an der Handspritzpistole losgelassen, schaltet der Druckschalter die Pumpe ab, der Hochdruckstrahl stoppt. Wird der Abzugshebel gezogen, schaltet die Pumpe wieder ein.

Sicherheitsventil

Das Sicherheitsventil öffnet bei Überschreitung des zulässigen Betriebsüberdrucks; das Wasser fließt zur Pumpensaugseite zurück.

Überströmventil, Druckschalter und Sicherheitsventil sind werkseitig eingestellt und plombiert.

Einstellungen nur durch den Kundendienst.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Elektrische und elektronische Geräte enthalten oft Bestandteile, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Gerätes sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Vor Inbetriebnahme

Auspacken

– Packungsinhalt beim Auspacken prüfen.
- Bei Transportschaden sofort Händler informieren.

Ölstand kontrollieren

→ Ölstandsanzeige bei stehendem Gerät ablesen. Der Ölstand muss oberhalb der beiden Zeiger liegen.

Entlüftung Ölbehälter aktivieren

→ Befestigungsschraube der Gerätehaube herausdrehen, Gerätehaube abnehmen.
→ Spitze des Ölbehälterdeckels abschneiden.
→ Gerätehaube befestigen.

Zubehör montieren

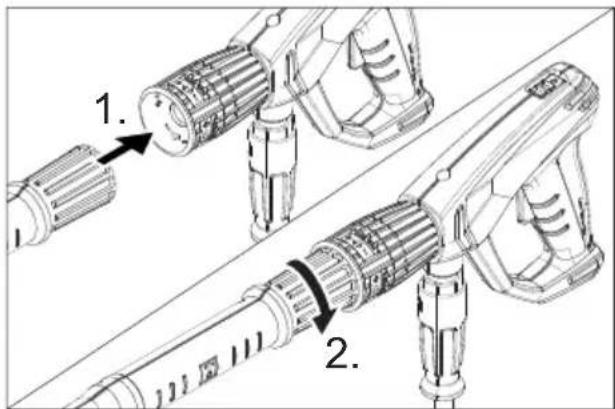

Hinweis: Das EASY!Lock-System verbindet Komponenten durch ein Schnellgewinde mit nur einer Umdrehung schnell und sicher.

→ Düse auf das Strahlrohr montieren (Markierung auf dem Stellring oben) und handfest anziehen (EASY!Lock).
→ Strahlrohr mit Handspritzpistole verbinden und handfest anziehen (EA-SY!Lock).

Bei Geräten ohne Schlauchtrommel:

→ Hochdruckschlauch mit Handspritzpistole und Hochdruckanschluss des Gerätes verbinden und handfest anziehen (EASY!Lock).

Bei Geräten mit Schlauchtrommel:

→ Kurbel in die Schlauchtrommelwelle einstecken und einrasten.
→ Hochdruckschlauch vor dem Aufwickeln gestreckt auslegen.
→ Hochdruckschlauch durch Drehen der Kurbel in gleichmäßigen Lagen auf die Schlauchtrommel aufwickeln. Drehrichtung so wählen, dass der Hochdruckschlauch nicht geknickt wird.
→ Hochdruckschlauch mit Handspritzpistole verbinden und handfest anziehen (EASY!Lock).

Inbetriebnahme

⚠️WARNUNG

Verletzungsgefahr! Gerät, Zubehör, Zuleitungen und Anschlüsse müssen in einwandfreiem Zustand sein. Falls der Zustand nicht einwandfrei ist, darf das Gerät nicht benutzt werden.

Elektrischer Anschluss

⚠GEFAHR

Verletzungsgefahr durch elektrischen Schlag.

• Das Gerät muss zwingend mit einem Stecker an das elektrische Netz angeschlossen werden. Eine nicht trennbare Verbindung mit dem Stromnetz ist verboten. Der Stecker dient zur Netztrennung.
  – Gerät nur an Wechselstrom anschließen.
  – Die maximal zulässige Netzimpedanz am elektrischen Anschlusspunkt (siehe Technische Daten) darf nicht überschritten werden. Bei Unklarheiten bezüglich der an Ihrem Anschlusspunkt vorliegenden Netzimpedanz setzen Sie sich bitte mit Ihrem Energieversorgungsunternehmen in Verbindung.
• Stecker und Kupplung einer verwendeten Verlängerungsleitung müssen wasserdicht sein.
• Verlängerungskabel mit ausreichendem Querschnitt verwenden (siehe „Technische Daten“) und ganz von der Kabeltrommel abwickeln.

Anschlusswerte siehe Typenschild/Technische Daten.

→ Netzkabel abwickeln und auf dem Boden ablegen.
→ Netzstecker in eine Steckdose stecken.

Wasseranschluss

Anschluss an die Wasserleitung

⚠️WARNUNG

Vorschriften des Wasserversorgungsunternehmens beachten.

Gemäß gültiger Vorschriften darf das Gerät nie ohne Systemtrenner am Trinkwassernetz betrieben

werden. Es ist ein geeigneter Systemtrenner der Fa. KÄRCHER oder alternativ ein Systemtrenner gemäß EN 12729 Typ BA zu verwenden.

Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft.

⚠ VORSICHT

Systemtrenner immer an der Wasserversorgung, niemals direkt am Gerät anschließen. Anschlusswerte siehe Technische Daten.

Zulaufschlauch (Mindestlänge 7,5 m, Mindestdurchmesser 1“) am Wasseranschluss des Gerätes und am Wasserzulauf (zum Beispiel Wasserhahn) anschließen.

Hinweis:

Der Zulaufschlauch ist nicht im Lieferumfang enthalten.

→ Wasserzulauf öffnen.

Wasser aus offenen Behältern ansaugen

→ Saugschlauch (Bestell-Nr. 4.440-270.0) am Wasseranschluss anschrauben.
→ Filter (Bestell-Nr. 4.730-012.0) am Saugschlauch anbringen.
→ Gerät entlüften: Düse abschrauben. Gerät so lange laufen lassen bis das Wasser blasenfrei austritt. Eventuell Gerät 10 Sekunden laufen lassen – ausschalten. Vorgang mehr- mals wiederholen.
→ Gerät ausschalten und Düse wieder aufschrauben.

Bedienung

⚠️GEFAHR

Explosionsgefahr!

Keine brennbaren Flüssigkeiten versprühen. Beim Einsatz des Gerätes in Gefahrbereichen (z.B. Tankstellen) sind die entsprechenden Sicherheitsvorschriften zu beachten.

Verletzungsgefahr! Beim Arbeiten Handspritzpistole und Strahlrohr mit beiden Händen halten.

Verletzungsgefahr! Der Abzugshebel und der Sicherungshebel dürfen bei Betrieb nicht festgeklemmt werden.

Verletzungsgefahr! Bei defektem Sicherungshebel Kundendienst aufsuchen.

Verletzungsgefahr durch Hochdruckwasserstrahl. Vor allen Arbeiten am Gerät Sicherungsraste an der Handspritzpistole nach vorne schieben.

⚠ VORSICHT

Motoren nur an Stellen mit entsprechendem Ölabscheider reinigen (Umweltschutz).

ACHTUNG

Verstopfungsgefahr. Düsen nur mit der Mündung nach oben in das Zubehörfach legen.

Handspritzpistole öffnen/schließen

→ Handspritzpistole öffnen: Sicherungshebel und Abzugshebel betätigen.
→ Handspritzpistole schließen: Sicherungshebel und Abzugshebel loslassen.

Betrieb mit Hochdruck

Hinweis:

Das Gerät ist mit einem Druckschalter ausgestattet. Der Motor läuft nur an, wenn die Handspritzpistole geöffnet ist.

→ Hochdruckschlauch ganz von der Schlauchtrommel abrollen.
→ Geräteschalter auf „I“ stellen.
→ Handspritzpistole entsichern, dazu Sicherungsraste nach hinten schieben.
→ Handspritzpistole öffnen.
→ Arbeitsdruck und Wassermenge durch Drehen (stufenlos) an der Druck- und Mengenregulierung einstellen(+/-)

Nur bei HD 9/20-4...:

Bei kleinster Fördermenge sorgt die Abwärme des Motors für eine Wassererwärmung von ca. 15 °C.

Strahlart wählen

→ Handspritzpistole schließen.
→ Gehäuse der Düse drehen, bis das gewünschte Symbol mit der Markierung übereinstimmt:

	Hochdruck-Rundstrahl (0°) für besonders hartnäckige Verschmutzungen
	Niederdruck-Flachstrahl (CHEM) für den Betrieb mit Reinigungsmittel oder Reinigen mit geringem Druck
	Hochdruck-Flachstrahl (25°) für großflächige Verschmutzungen

Betrieb mit Reinigungsmittel

⚠️WARNUNG

Ungeeignete Reinigungsmittel können das Gerät und das zu reinigende Objekt beschädigen. Nur Reinigungsmittel verwenden, die von Kärcher freigegeben sind. Dosierempfehlung und Hinweise, die den Reinigungsmitteln beigegeben sind, beachten. Zum Schonen der Umwelt sparsam mit Reinigungsmitteln umgehen Sicherheitshinweise auf den Reinigungsmitteln beachten.

Kärcher-Reinigungsmittel garantieren ein störungsfreies Arbeiten. Bitte lassen Sie sich beraten oder fordern Sie unseren Katalog oder unsere Reinigungsmittel-Informationsblätter an.

→ Reinigungsmittel-Flasche in Flaschenhalter am Gerät stellen oder Reinigungsmittel-Kanister neben das Gerät stellen. Zwei verschiedene Reinigungsmittel können gleichzeitig im Gerät abgestellt werden.
→ Reinigungsmittel-Saugschlauch herausziehen und in Reinigungsmittel-Flasche oder -Kanister tauchen.
→ Schraubdeckel auf Flasche oder Kanister aufschrauben.

→ Düse auf „CHEM“ stellen.

→ Reinigungsmittel-Dosierventil auf gewünschtes Reinigungsmittel und gewünschte Konzentration einstellen.

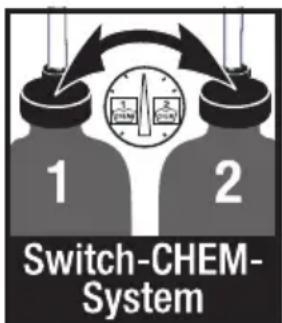

1 2 Switch-CHEM- System

Empfohlene Reinigungsmethode

→ Reinigungsmittel sparsam auf die trockene Oberfläche sprühen und einwirken (nicht trocknen) lassen.
→ Gelösten Schmutz mit dem Hochdruckstrahl abspülen.
→ Nach dem Betrieb Filter in klares Wasser tauchen. Dosierventil auf höchste Reinigungsmittel-Konzentration drehen. Gerät starten und eine Minute lang klarspülen.

Betrieb unterbrechen

→ Handspritzpistole schließen. Das Gerät schaltet sich ab.
→ Handspritzpistole öffnen. Das Gerät schaltet sich wieder ein.

Gerät ausschalten

→ Wasserzulauf schließen.
→ Handspritzpistole öffnen.
→ Pumpe mit Geräteschalter einschalten und 5-10 Sekunden laufen lassen.
→ Handspritzpistole schließen.
→ Geräteschalter auf „0/OFF“ stellen.
→ Netzstecker nur mit trockenen Händen aus Steckdose ziehen.
→ Wasseranschluss entfernen.
→ Handspritzpistole betätigen, bis Gerät drucklos ist.
→ Handspritzpistole sichern, dazu Sicherungsraste nach vorne schieben.

Nur bei HD 9/20-4...:

⚠ GEFAHR

Verbrühungsgefahr durch heißes Wasser. Im ausgeschalteten Gerät enthaltenes Restwasser kann sich erhitzen. Beim Entfernen des Schlauchs vom Wasserzulauf kann das erhitzte Wasser herausspritzen und Verbrühungen verursachen. Schlauch erst abnehmen, wenn das Gerät abgekühlt ist.

Gerät aufbewahren

→ Handspritzpistole in den Halter stecken.
→ Hochdruckschlauch aufwickeln und über die Schlauchablage hängen. oder

Hochdruckschlauch auf die Schlauchtrommel aufwickeln. Griff der Kurbel einschieben, um die Schlauchtrommel zu blockieren.

→ Anschlusskabel um den Kabelhalter wickeln.
→ Stecker mit montiertem Clip befestigen.

Frostschutz

ACHTUNG

Frost zerstört das nicht vollständig von Wasser entleerte Gerät.

Gerät an einem frostfreien Ort aufbewahren.

Ist eine frostfreie Lagerung nicht möglich:

→ Wasser ablassen.
→ Handelsübliches Frostschutzmittel durch das Gerät pumpen.

Hinweis:

Handelsübliches Frostschutzmittel für Automobile auf Glykolbasis verwenden.

Handhabungsvorschriften des Frostschutzmittelherstellers beachten.

→ Gerät max. 1 Minute laufen lassen bis Pumpe und Leitungen leer sind.

Transport

⚠ VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

ACHTUNG

Abzugshebel während des Transports vor Beschädigung schützen.

→ Zum Transport über längere Strecken Gerät am Griff hinter sich herziehen.
→ Bei Geräten ohne Schlauchtrommel Schubbügel zum Tragen nach unten stellen. Gerät zum Tragen an den Griffen fassen, nicht am Schubbügel.
→ Vor dem Transport in liegender Position, Reinigungsmittel-Flaschen aus dem Flaschenhalter nehmen und verschließen.
→ Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

⚠ VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beach- ten.

Dieses Gerät darf nur in Innenräumen gelagert werden.

Pflege und Wartung

⚠ GEFAHR

Verletzungsgefahr durch unabsichtlich anlaufendes Gerät und elektrischen Schlag.

Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

Hinweis:

Altöl darf nur von den dafür vorgesehenen Sammelstellen entsorgt werden. Bitte geben Sie anfallendes Altöl dort ab. Verschmutzen der Umwelt mit Altöl ist strafbar.

Sicherheitsinspektion/Wartungsvertrag

Mit Ihrem Händler können Sie eine regelmäßige Sicherheitsinspektion vereinbaren oder einen Wartungsvertrag abschließen. Bitte lassen Sie sich beraten.

Vor jedem Betrieb

→ Anschlusskabel auf Schaden prüfen (Gefahr durch elektrischen Schlag), beschädigtes Anschlusskabel unverzüglich durch autorisierten Kundendienst/Elektrofachkraft austauschen lassen.
→ Hochdruckschlauch auf Beschädigung überprüfen (Berstgefahr). Beschädigten Hochdruckschlauch unverzüglich austauschen.
→ Gerät (Pumpe) auf Dichtheit prüfen. 3 Tropfen Wasser pro Minute sind zu- lässig und können an der Geräteunter- seite austreten. Bei stärkerer Undichtigkeit Kundendienst aufsuchen.

Wöchentlich

→ Ölstand prüfen. Bei milchigem Öl (Wasser im Öl) sofort Kundendienst aufsuchen.
→ Sieb im Wasseranschluss reinigen.
→ Filter am Reinigungsmittel-Saugschlauch reinigen.

Nur HD 9/20-4:

Feinfilter reinigen.

→ Gerät drucklos machen.
→ Befestigungsschraube der Gerätehaube herausdrehen, Gerätehaube abnehmen.
→ Deckel mit Filter abschrauben.
→ Filter mit sauberem Wasser oder Druckluft reinigen.
→ In umgekehrter Reihenfolge zusammenbauen.

Alle 500 Betriebsstunden, mindestens jährlich

→ Wartung des Gerätes vom Kunden-dienst durchführen lassen.
→ Öl wechseln.

Ölwechsel

Hinweis:

Ölmenge und -sorte siehe „Technische Daten“.

→ Befestigungsschraube der Gerätehaube herausdrehen, Gerätehaube abnehmen.
→ Deckel des Ölbehälters abnehmen.
→ Gerät nach vorne kippen.
→ Öl in Auffangbehälter ablassen.
→ Neues Öl langsam einfüllen; Luftblasen müssen entweichen.
→ Deckel des Ölbehälters anbringen.
→ Gerätehaube befestigen.

Hilfe bei Störungen

⚠️GEFAHR

Verletzungsgefahr durch unabsichtlich anlaufendes Gerät und elektrischen Schlag.

– Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.
– Elektrische Bauteile nur vom autorisierten Kundendienst prüfen und reparieren lassen.
- Bei Störungen, die in diesem Kapitel nicht genannt sind, im Zweifelsfall und bei ausdrücklichem Hinweis einen autorisierten Kundendienst aufsuchen.

Gerät läuft nicht

→ Anschlusskabel auf Schaden prüfen.
→ Netzspannung prüfen.
→ Geräteschalter auf „0“ stellen und Motor min. 5 Minuten abkühlen lassen. Tritt die Störung danach wieder auf, Gerät durch Kundendienst prüfen lassen.
→ Bei elektrischem Defekt Kundendienst aufsuchen.

Gerät kommt nicht auf Druck

→ Düse auf „Hochdruck“ stellen.
→ Düse reinigen.
→ Düse ersetzen.
→ Gerät entlüften (siehe „Inbetriebnahme“).
→ Wasserzulaufmenge prüfen (siehe Technische Daten).
→ Sieb im Wasseranschluss reinigen.
→ Sämtliche Zulaufleitungen zur Pumpe prüfen.
→ Bei Bedarf Kundendienst aufsuchen.

Pumpe undicht

3 Tropfen Wasser pro Minute sind zulässig und können an der Geräteunterseite austreten. Bei stärkerer Undichtigkeit Kundendienst aufsuchen.

→ Bei stärkerer Undichtigkeit Gerät durch Kundendienst prüfen lassen.

Pumpe klopft

→ Saugleitungen für Wasser und Reinigungsmittel auf Undichtheit prüfen.
→ Dosierventil für Reinigungsmittel bei Betrieb ohne Reinigungsmittel schließen.
→ Gerät entlüften (siehe „Inbetriebnahme“).
→ Bei Bedarf Kundendienst aufsuchen.

Reinigungsmittel wird nicht angesaugt

→ Düse auf „CHEM“ stellen.
→ Reinigungsmittel-Saugschlauch mit Filter prüfen/reinigen.
→ Reinigungsmittel-Dosierventil öffnen oder prüfen/reinigen.
→ Bei Bedarf Kundendienst aufsuchen.

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits-

und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.524-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 62233: 2008

HD 6/11, HD 6/15, HD 7/12, HD 7/18,

HD 9/19

EN 61000-3-3: 2006

HD 6/16, HD 9/20:

EN 61000-3-11: 2000

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

	Gemessen:	Garantiert:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

Typ HD 6/11-4 M		1.524-901.0	HD 6/15-4 M1.524-907.0	HD 6/16-4 M1.524-900.01.524-903.01.524-909.0
				HD 6/16-4 MX1.524-904.0
GB AU EU
Netzanschluss
Spannung V 100 240 230
Stromart Hz 1~ 50
Motordrehzahl 1/min 1400
Anschlussleistung kW 2,9 3,3 3,4
Absicherung (träge, Char. C) A 30 16
Schutzart		IPX5
Maximal zulässige Netzimpedanz	Ohm	-		0,294+j0,184
Verlängerungskabel 30 m	mm2	2,5
Wasseranschluss
Zulauftemperatur (max.)	°C	60
Zulaufmenge (min.)	l/h (l/min)	600 (10)
Saughöhe aus offenem Behälter (20 °C)	m	0,5
Zulaufdruck (max.)	MPa	1
Leistungsdaten
Arbeitsdruck Wasser (mit Standarddüse)	MPa	3...11	3...15	3...16
Düsengröße der Standarddüse		045 040 038
Max. Betriebsüberdruck	MPa	14	18	19
Fördermenge	l/h (l/min)	250...600(4,2...10)	300...600 (5...10)
Reinigungsmittelansaugung	l/h (l/min)	0...40 (0...0,7)
Rückstoßkraft der Handspritzpistole(max.)	N	30
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert
Handspritzpistole	m/s2	<2,5
Strahlrohr	m/s2	<2,5
Unsicherheit K	m/s2	1
Schalldruckpegel LpA	dB(A)	69
Unsicherheit KpA	dB(A) 1
Schallleistungspegel LWA+ UnsicherheitKWA	dB(A)	84
Betriebsstoffe
Ölmenge	I	0,5
Ölsorte		SAE 15W40
Maße und Gewichte
Länge	mm 554
Breite	mm 509
Höhe	mm	1000
Gewicht ohne Zubehör (MX)	kg	44,5	54	48 (50)
Typ HD 7/12-4 M		1.524-902.0	HD 7/16-4 M1.524-911.0	HD 7/18-4 M1.524-910.01.524-913.01.524-912.0
				HD 7/18-4 MX1.524-914.0
KAP KAP			EU
Netzanschluss
Spannung V		220		400
Stromart Hz 1~ 60 3~ 60 3~ 50
Motordrehzahl 1/min 1400 1680 1400
Anschlussleistung kW 3,5 4,1 4,7
Absicherung (träge, Char. C) A 20 16
Schutzart		IPX5
Maximal zulässige Netzimpedanz	Ohm	-	-	-
Verlängerungskabel 30 m	mm2	4,0 2,5 2,5
Wasseranschluss
Zulauftemperatur (max.)	°C	60
Zulaufmenge (min.)	l/h (l/min)	700 (11,7)
Saughöhe aus offenem Behälter (20 °C)	m	0,5
Zulaufdruck (max.)	MPa	1
Leistungsdaten
Arbeitsdruck Wasser (mit Standarddüse)	MPa	3...12	3...16	3...18
Düsengröße der Standarddüse		054	045 042
Max. Betriebsüberdruck	MPa	14	19 21
Fördermenge	l/h (l/min)	300...700 (5...11,67)
Reinigungsmittelansaugung	l/h (l/min)	0...40 (0...0,7)
Rückstoßkraft der Handspritzpistole (max.)	N	30	35 37
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert
Handspritzpistole	m/s2	<2,5
Strahlrohr	m/s2	<2,5
Unsicherheit K	m/s2	1
Schalldruckpegel LpA	dB(A)	69	75
Unsicherheit KpA	dB(A) 1
Schallleistungspegel LWA + Unsicherheit KWA	dB(A) 84 90
Betriebsstoffe
Ölmenge	I	0,5
Ölsorte		SAE 15W40	SAE 90 Hypoid
Maße und Gewichte
Länge	mm	554
Breite	mm	509
Höhe	mm 1000
Gewicht ohne Zubehör (MX)	kg	47,5	44,5	49 (52)
Typ HD 9/18 M		1.524-916.0	HD9/19 M1.524-915.01.524-919.0	HD 9/20-4 M1.524-924.0
				HD 9/20-4 MX1.524-927.0
KAP EU EU
Netzanschluss
Spannung V 220 400
Stromart Hz 3~ 60 3~ 50
Motordrehzahl 1/min 3370 2800 1400
Anschlussleistung kW 6,7 6,8 6,9
Absicherung (träge, Char. C) A 20		16
Schutzart		IPX5
Maximal zulässige Netzimpedanz	Ohm	-	-	0,222+j0,139
Verlängerungskabel 30 m	mm2	4,0	2,5
Wasseranschluss
Zulauftemperatur (max.)	°C	60
Zulaufmenge (min.)	l/h (l/min)	900 (15)
Saughöhe aus offenem Behälter (20 °C)	m	0,5
Zulaufdruck (max.)	MPa	1
Leistungsdaten
Arbeitsdruck Wasser (mit Standarddüse)	MPa	18	4...18,5	4...20
Düsengröße der Standarddüse		053 050
Max. Betriebsüberdruck	MPa	23	22,5	22
Fördermenge	l/h (l/min)	900 (15)	450...890(7,5...14,8)	460...900(7,7...15)
Reinigungsmittelansaugung	l/h (l/min)	0...40 (0...0,7)
Rückstoßkraft der Handspritzpistole(max.)	N	49
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert
Handspritzpistole	m/s2	<2,5
Strahlrohr	m/s2	3,0		1,5
Unsicherheit K	m/s2	1
Schalldruckpegel LpA	dB(A)	76		75
Unsicherheit KpA	dB(A)	2		1
Schallleistungspegel LWA+ UnsicherheitKWA	dB(A)	91		88
Betriebsstoffe
Ölmenge	I	0,5 0,75
Ölsorte		SAE 90 Hypoid
Maße und Gewichte
Länge	mm	554
Breite	mm	509
Höhe	mm 1000
Gewicht ohne Zubehör (MX)	kg	48,6	42,1 (49)47 (55)	48 (50)

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Technische gegevens ..... NL 10

Apparaat-elementen

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Relevante EU-direktiver

Alfred-Kärcher-Straße 28-40

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Tillämpade harmoniserade normer

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 62233: 2008

HD 6/11, HD 6/15, HD 7/12, HD 7/18, HD 9/19

EN 61000-3-3: 2006

HD 6/16, HD 9/20:

EN 61000-3-11: 2000

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

EU-Konformitätserklärung.... ID 9

Data Teknis ID 10

Komponen perangkat

EU-Konformitätserklärung

Alfred-Kärcher-Straße 28-40
