LIETOŠANAS INSTRUKCIJA HD 9204 M Plus Kärcher

Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriğinālvalodā, rīkojieties saskaṇā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

Satura rādītājs

Aparāta elementi. . . . . . . . . LV 1

Drošības norādījumi ..... LV 1

Noteikumiem atbilstoša lietošana .... LV 2

Drošības iekārtas ..... LV 2

Vides aizsardzība ..... LV 3

Pirms ekspluatācijas uzsākšanas . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 3

Ekspluatācijas uzsākšana.... LV 4

Apkalpošana . . . . . . . . . . . . . LV 4

Transportēšana. . . . . . . . . . . LV 6

Glabāšana. LV 6

Kopšana un tehniskā apkope. LV 7

Palīdzība darbības traucējumu gadījumā . . . . . . . . . . . . . . . LV 7

Piederumi un rezerves daļas . LV 8

Garantija LV 8

ES Atbilstības deklarācija .... LV 9

Tehniskie dati LV 10

Aparāta elementi

Lūdzu, atveriet sākuma lappusi ar ilustrācijām

1 Vieta sprauslu glabāšanai

2 R o k t u r i s

3 Augstspiediena pieslēgums EASY!Lock

4 Údensapgādes pieslēgums

5 Manometrs

6 Ellas limena indikators

7 Ellas tvertne

8 lerīces pārsegs

9 Aparāta slēdzis

10 lerīces pārsega stiprinājuma skrūve

11 Vieta šlūtenes glabāšanai

12 Rokas smidzinātājpistoles turētājs

13 Sprausla

14 Sprauslas markējums

15 Smidzināšanas caurule EASY!Lock

16 Spiediena/daudzuma regulācija (nav HD 9/18 M)

17 Rokas smidzināšanas pistole EASY!Force

18 Drošinātājs

19 Palaišanas gailītis

20 Drošinātājsvira

21 Augstspiediena šljutene EASY!Lock

22 Vadāmais rokturis

23 Kabeļa turētājs

24 Tīrīšanas līdzekļa dozēšanas vārsts

25 Tīrīšanas līdzekļa sūkšanas šļūtene ar filtru un skrūvējamu vāciņu

26 Tīrīšanas līdzekļa pudeles turētājs

27 Klokis

28 Šlūtenes uztīšanas trumulis

Krāsu markējums

– Tīrīšanas procesa vadības elementi ir dzelteni.

- Apkopes un servisa vadības elementi ir gaiši pelēki.

Drošības norādījumi

– Pirms pirmās lietošanas obligāti izlasīt norādījumus par drošību Nr. 5.951-949.0!

– Nemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par šķidruma smidzinātājiem.

– Nemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par negadījumu novēršanu. Šķidrumu smidzinātāji ir regulāri jāpārbauda un pārbaudes rezultāts ir rakstiski jādokumentē.

– lerīcei/piederumiem aizliegts veikt jeb-kādu pārveidi.

Riska pakāpes

⚠️BĪSTAMI

Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

Norāde par iespējami draudošām bries- mām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĚRĪBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Simboli uz aparāta

Nepareizi lietojot, augstspiedie- na strūkla var būt bīstama. Strūk-

lu nedrīkst vērst uz cilvēkiem, dzīvniekiem, zem sprieguma esošām elektriskām iekārtām un uz pašu aparātu.

Saskaṇā ar spēkā esošajiem noteikumiem aparātu nedrīkst izman-tot bez dzeramā ūdens sistēmas dalītāja. Jāizmanto piemērots fir- mas KÄRCHER sistēmas dalītājs vai kā al- ternatīva - sistēmas dalītājs atbilstoši EN 12729 tipam BA.

Üdens, kurš ir plūdis cauri sistēmas dalītā-jam, vairs nav uzskatāms par dzeramo üdeni.

⚠UZMANĪBU

Sistēmas atdalītāju vienmēr pieslēdziet ūdensapgādes sistēmai, nevis ierīcei.

Noteikumiem atbilstoša lietošana

Izmantojiet šo augstspiediena tīrīšanas aparātu tikai

• tīrīšanai ar zemspiediena strūklu un tīrīšanas līdzekli (piemēram, iekārtu, transportlīdzekļu, būvju, instrumentu tīrīšanai),
  – tīrīšanai ar augstspiediena strūklu bez tīrīšanas līdzekļa (piemēram, fasāžu, terašu, dārza piederumu tīrīšanai).

Stingri pielipušu netīrumu noņemšanai mēs kā speciālu piederumu iesakām izmantot netīrumu griezni.

HD...Plus piegādes komplektā ietilpst netī- rumu grieznis.

Üdens kvalitätes prasības: IEVĒRĪBAI

Kā augstspiediena škīdrumu drīkst izman- tot tikai tīru ūdeni. Netīrumi rada iekārtas priekšlaicīgu nolietošanos vai nosēdumus. Izmantojot attīrītu ūdeni, nedrīkst pārsniegt tālāk norādītās robežvērtības.

pH vērtība 6,5...9,5
strāvas vadītspēja * Tīra ūdens va-dītspēja+1200 μS/cm

nosēdināmās vielas ** < 0,5	mg/l
filtrējamās vielas *** < 50 mg/l
oglūdeņraži < 20 mg/l
hlorīdi < 300 mg/l
Sulfāti < 240 mg/l
kalcijis < 200 mg/l
kopējā ūdens cietība < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
dzelzs < 0,5 mg/l
mangāns < 0,05 mg/l
varš < 2 mg/l
Aktīvais hlors	< 0,3 mg/l
bez nepatīkamas smakas
* kopā maksimāli 2000 μS/cm** pārbaudes tilpums 1 l, nosēdināšanas laiks 30 min*** neattiecas uz abrazīvām vielām

Drošības iekārtas

Drošības ierīces kalpo lietotāja aizsardzībai un tās nedrīkst ignorēt vai apiet to darbību.

Pärplüdes värsts ar manometrisko slēdzi

Samazinot ar spiediena/daudzuma regulē-tāju ūdens padevi, atveras pārplūdes vārsts un daļa ūdens plūst uz sūkņa ieplūdes pusi.

Ja rokas smidzināšanas pistoles mēlīte tiek atlaista, manometriskais slēdzis atslēdz sūkni, un augstspiediena strūkla vairs netiek izsmidzināta. Pavelkot mēlīti, sūknis atkal ieslēdzas.

Drošības vārsts

Drošības vārsts atveras, pārsniedzot pie- laujamo darba pārspiedienu; ūdens plūst atpakal uz sūkna ieplūdes pusi.

Pārplūdes vārsts, manometriskais vārsts un drošības vārsts rūpnīcā ir iestatīti un no-plombēti.

Regulējumus drīkst veikt tikai klientu apkalpošanas dienests.

Vides aizsardzība

Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet nogādājiet to vietā, kur tiek veik-ta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderī- gus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Baterijas, ella un tamlīdzīgas vielas nedrīkst noklūt apkārtējā vidē. Tādēl lūdzam utilizēt vecās ierīces ar atbilstošu atkritumu savākšanas sistēmu starpniecī- bu.

Elektriskās un elektroniskās ierīces bieži vien satur sastāvdaļas, kuras, to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā, var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra- dīsiet:

Pirms ekspluatācijas uzsākšanas

Izsainošana

– Pēc izsaiņošanas pārbaudiet iepakoju-ma saturu.
– Par transportēšanas bojājumiem neka-vējoties ziņojiet tirgotājam.

Ellas līmeņa pārbaude

→ Nolasiet ellas līmeņa indikatoru, aparātam atrodoties vertikālā stāvoklī. Ellas līmenim ir jābūt virs abiem rādītājiem.

Ellas tvertnes atgaisošanas aktivizēšana

→ Izskrūvējiet pārsega stiprinājuma skrūvi, nonemiet pārsegu.
→ Nogrieziet ellas tvertnes vāciņa galu.
→ Piestipriniet ierīces pārsegu.

Pierīču montāža

Norādījums: EASY!Lock sistēma ātri un droši savieno komponentus, izmantojot ātro vītni ar tikai vienu apgriezienu.

→ Uzmontējiet sprauslu smidzināšanas caurulei (markējums augšā uz regulēšanas gredzena) un savienojumu pievelciet ar roku (EASY!Lock).
→ Smidzināšanas cauruli savienojiet ar rokas smidzināšanas pistoli un savienojumu pievelciet ar roku (EASY!Lock).

Aparātiem bez šlūtenes uztīšanas trumuļa:

→ Augstspiediena šlūteni savienojiet ar rokas smidzināšanas pistoli un ierīces augstspiediena pieslēgumu un pievelciet ar roku (EASY!Lock).

Aparātiem ar šlūtenes uztīšanas trumuli:

→ levietojiet un nofiksējiet kloki šlūtenes uztišanas trumuļa vārpstā.
→ Augstspiediena šlūteni pirms uztīšanas izlikt taisni.
→ Griežot kloki, vienmērīgi uztiniet augstspiediena šlūteni uz trumuļa. Griešanas virzienu izvēlieties tā, lai augstspiediena šlūtene netiktu pārlocīta.
→ Augstspiediena šlūteni savienojiet ar rokas smidzināšanas pistoli un savienojumu pievelciet ar roku (EASY!Lock).

Ekspluatācijas uzsākšana

⚠ BRĪDINĀJUMS

Savainošanās risks! Ierīcei, piederumiem, pievadiem un pieslēgumiem jābūt nevainojamā stāvoklī. Ja to stāvoklis nav apmierinošs, tad ierīci izmantot nav atļauts.

Elektropadeve

⚠BĪSTAMI

Elektriskās strāvas trieciena risks.

• Aparāts ir obligāti jāpieslēdz barošanas tīklam, izmantojot kontaktdakšu. Ir aizliegts izmantot neatvienojamu savienojumu ar barošanas tīklu. Kontaktdakša nodrošina atvienošanu no tīkla.
  – lerīci pieslēdziet tikai mainstrāvai.
• Nedrīkst pārsniegt maksimāli pieļaujamo tīkla pretestību strāvas pieslēguma vietā (skatīt tehniskos datus). Ja ir neskaidrības par Jūsu pieslēguma vietā pastāvošo tīkla pretestību, lūdzu, sazinieties ar Jūsu energoapgādes uzņēmumu.
  – Izmantotā pagarinātāja kabela spraudnim un savienojumam jābūt ūdensdrošiem.
• Izmantojiet pagarinātāja kabeli ar pie-tiekošu škērsgriezumu (skatiet "Tehnis-kos datus") un notiniet to pilnībā no ka-belā trumuļa.

Pieslēgumu lielumus skatīt uz ražotāja datu plāksnītes/tehniskajos datos.

→ Notiniet tīkla kabeli un novietojiet uz grīdas.

→ lespraudiet kontaktdakšu kontakligzdā.

Üdensapgāde

Pieslēgšana ūdensvadam

⚠ BRĪDINĀJUMS

levērojiet ūdensapgādes uzņēmuma izstrādātos noteikumus.

Saskaṇā ar spēkā esošajiem noteikumiem aparātu nedrīkst izmantot bez dzeramā ūdens sistēmas dalītāja. Jāizmanto piemērots firmas KÄRCHER sistēmas dalītājs vai kā alternatīva - sistēmas dalītājs atbilstoši EN 12729 tipam BA.

Üdens, kurš ir plūdis cauri sistēmas dalītājam, vairs nav uzskatāms par dzeramo üdeni.

⚠UZMANĪBU

Sistēmas atdalītāju vienmēr pieslēdziet ūdensapgādes sistēmai, nevis ierīcei. Pieslēguma lielumus skatīt tehniskajos datos.

→ Padeves šlūteni (minimālais garums 7,5 m, minimālais diamets 1") pieslē-dziet ierīces ūdens pieslēgvietai un ūdens pievadam (piemēram, ūdenskrā-nam).

Norādījums:

Padeves šlūtene nav iekļauta piegādes komplektā.

→ Attaisiet ūdens padeves krānu.

Üdens sūknēšana no atklātām tvertnēm

→ Sūkšanas šlūteni (pasūtījuma Nr. 4.440-270.0) pieskrūvējiet ūdens pie-slēgvietai.
→ Pievienojiet filtru (pasūt. Nr. 4.730-012.0) sūkšanas šlūtenei.
→ lerīces atgaisošana: Noskrūvējiet sprauslu. Darbiniet ierīci tik ilgi, līdz ūdens izplūst, nesaturot gaisa burbulīšus. Vajadzības gadījumā darbiniet ierīci 10 sekundes, tad izslēdziet. Atkārtojiet darbību vairākkārt.
→ Izslēdziet aparātu un uzskrūvējiet atpakaļ sprauslu.

Apkalpošana

⚠️BĪSTAMI

Sprādzienbīstamība!

Neizsmidziniet degošus škidrumus.

Izmantojot ierīci bīstamās zonās (piem., degvielas uzpildes stacijās), ir jāievēro attiecīgie drošības noteikumi.

Savainošanās risks! Strādājot ar ierīci, rokas smidzināšanas pistoli un smidzināšanas cauruli turiet ar abām rokām.

Savainošanās risks! Rokas smidzināšanas pistoles palaišanas sviru un drošinātājsviru darbības laikā nedrīkst sakīlēt.

Savainošanās risks! Ja drošinātājsvira ir bojāta, sazinieties ar klientu apkalpošanas dienestu.

Savainošanās risks ar augstspiediena ūdens strūklu. Pirms jebkuru darbu veikšanas pie ierīces pabīdiet rokas smidzināšanas pistoles drošinātāju uz priekšu.

⚠UZMANĪBU

Motorus tīriet tikai vietās, kur ir pieejams at-bilstošs ellas uztvērējs (apkārtējās vides aizsardzība).

IEVÉRÍBAI

Aizsprostošanās risks. Sprauslas piederumu nodalījumā ievietojiet tikai ar ieeju uz augšu.

Rokas smidzināšanas pistoles atvēršana/aizvēršana

→ Rokas smidzināšanas pistoles atvēršana: nospiežot drošinātājsviru un palaišanas sviru.
→ Rokas smidzināšanas pistoles aizvēršana: atlaižot valā drošinātājsviru un palaišanas sviru.

Darbs ar augstspiedienu

Norādījums:

lerīce ir aprīkota ar manometrisko slēdzi. Motors ieslēdzas tikai tad, kad rokas smidzināšanas pistole ir atvērta.

→ Augstspiediena šlūteni pilnībā notiniet no šlūtenes uztīšanas trumuļa.
→ Aparāta slēdzi pārslēdziet uz „I“.
→ Atblokējiet rokas smidzināšanas pistoli, pabīdot drošinātāju atpakal.
→ Atveriet rokas smidzinātājpistoli.
→ Darba spiedienu un ūdens daudzumu iestatiet, griežot (bez pakāpēm) rokas smidzinātāpistoles spiediena/daudzuma regulētāju (+/-).

Tikai HD 9/20-4...:

Pie mazākā patērētā daudzuma motora dzesētājs rūpējas par ūdens sasildīšanu līdz apm. 15 °C.

Strūklas veida izvēle

→ Izslēdziet rokas smidzinātājpistoli.
→ Pagrieziet sprauslas korpusu, līdz vajadzīgais simbols sakrīt ar markējumu:

	Augustspiediena apalā strūkla (0°) īpaši noturīgu netīrumu tīrīšanai
	Zemspiediena plakanā strūkla (CHEM) tīrīšanai ar tīrīšanas lī-dzekli vai ar mazu spiedienu

Augustspiediena plakanā strūkla (25°) plašu netīro virsmu tīrīša-nai

Aparāta darbība tīrīšanas līdzekļu izmantošanas režīmā

⚠ BRĪDINĀJUMS

Nepiemēroti tīrīšanas līdzekļi var sabojāt aparātu un tīrāmo objektu. Izmantojiet tikai tos tīrīšanas līdzekļus, kurus ir autorizējis Kärcher. levērojiet tīrīšanas līdzekļiem pievienotos dozēšanas ieteikumu un norādījumus. Lai sargātu apkārtējo vidi, lietojiet tīrīšanas līdzekļus taupīgi. levērojiet uz tīrīšanas līdzekļiem dotos drošības norādījumus. Kärcher tīrīšanas līdzekļi garantē darbu bez traucējumiem. Lūdzu, konsultējieties vai pieprasiet mūsu katalogu vai mūsu tīrīšanas līdzekļu informativās lapas.

→ Tīrīšanas līdzekļa pudeli ievietojiet aparāta pudeles turētājā vai novietojiet tīrīšanas līdzekļa kannu blakus aparātam. Aparātā vienlaikus var ievietot divus dažādus tīrīšanas līdzekļus.
→ Izvelciet tīrīšanas līdzekļa sūkšanas šlūteni un iegremdējiet tīrīšanas līdzekļa pudelē vai kannā.
→ Uzskrūvējiet pudelei vai kannai skrūvē-jamo vāciņu.
→ lestatiet sprauslu uz "CHEM".

→ Tīrīšanas līdzekļa dozēšanas vārstu noregulējiet uz vēlamo tīrīšanas līdzekli un koncentrāciju.

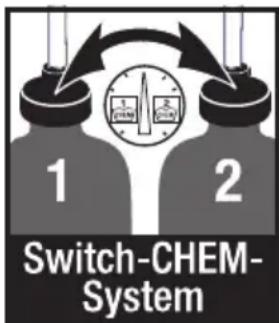

Switch-CHEM- System

leteicamā tīrīšanas metode

→ Izsmidziniet tīrīšanas līdzekli taupīgi uz sausas virsmas un laujiet tam iedarboties (neļaujiet izžūt).
→ Izškīdušos netīrumus noskalojiet ar augstspiediena strūklu.
→ Pēc izmantošanas filtrus iemērciet tīrāūdenī. Pagrieziet dozēšanas vārstu uz augstāko tīrīšanas līdzekļa koncentrāciju. ledarbiniet ierīci un ľaujiet tam minūti skaloties.

Darba pārtraukšana

→ Izslēdziet rokas smidzinātājpistoli. Aparāts izslēdzas.
→ Atveriet rokas smidzinātājpistoli. Aparāts atkal ieslēdzas.

Aparāta izslēgšana

→ Aizslēgt ūdens padevi.
→ Atveriet rokas smidzinātājpistoli.
→ leslēdziet sūkni ar ierīces slēdzi un ľau-jiet darboties 5-10 sekundes.
→ Izslēdziet rokas smidzinātājpistoli.
→ Pārslēgt aparāta slēdzi „0/OFF“.
→ Kontaktdakšu no kontaktligzdas atvienot tikai ar sausām rokām.
→ Nonemt ūdens pieslēgumu.
→ Nospiest rokas smidzinātājpistoli, līdz aparāts atbrīvojas no spiediena.
→ Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu.

Tikai HD 9/20-4...:

⚠️BĪSTAMI

Risks applaucēties ar karstu ūdeni. Izslēgtajā ierīcē saglabājies atlikušais ūdens var uzkarst. Atvienojot šlūteni no ūdens padeves, uzkarsušais ūdens var izšlākties un radīt applaucējumus. Noņemiet šlūteni tikai tad, kad aparāts ir atdzisis.

Aparāta uzglabāšana

→ Iestipriniet rokas smidzinātājpistoli turē-tājā.
→ Saritiniet augstspiediena šlūteni un pakariet to virs šlūtenes glabāšanas vietas. vai
Uztiniet augstspiediena šlūteni uz šlūtenes uztīšanas trumuļa. Iestumiet kloķa rokturi, lai noblokētu šlūtenes uztīšanas trumuli.
→ Aptiniet pieslēguma kabeli ap kabeļu tu-rētāju.
→ Nostipriniet kontaktdakšu ar uzmontēto aptveri.

Aizsardzība pret aizsalšanu

IEVĒRĪBAI

Sals sabojā ierīci, ja ūdens nav pilnībā izlaists.

Uzglabājiet ierīci vietā, kur tā nav pakļauta sala iedarbībai.

Ja nav iespējama uzglabāšana no sala aizsargātā vietā:

→ Izlaist üdeni.
→ Izsūknēt caur aparātu tirdzniecībā pie- ejamo antifrīzu.

Norādījums:

Izmantojiet automašinām paredzēto standarta antifrīzu uz glikola bāzes.

levērojiet antifrīza ražotāja lietošanas norā-dījumus.

→ lerīci darbināt maks. 1 min., līdz sūknis un vadi ir tukši.

Transportēšana

⚠UZMANĪBU

Savainošanās un bojājumu risks! Transportējot nemiet vērā aparāta svaru.

IEVĚRĪBAI

Transportēšanas laikā sargājiet palaišanas sviru no bojājumiem.

→ Lai aparātu pārvietotu lielākos attālumos, velciet to aiz roktura sev līdzi.
→ lerīcēm bez šlūtenes uztīšanas trumuļa ierīces pārvietošanai nospiediet bīdāmo rokturi uz leju. Lai pārvietotu ierīci, satveriet to aiz rokturiem, nevis aiz bīdāmā roktura.
→ Pirms transportēšanas guļus stāvoklī tīrīšanas līdzekļa pudeles ir jāizņem no pudeles turētāja un jānoslēdz.
→ Transportējot automašinā, saskaṇā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

Glabāšana

⚠UZMANĪBU

Savainošanās un bojājumu risks! Uzglabā-jot ṣemiet vērā aparāta svaru.

Šo aparātu drīkst uzglabāt tikai iekštelpās.

Kopšana un tehniskā apkope

⚠️BĪSTAMI

Savainošanās risks nejauši iedarbināta aparāta un strāvas trieciena rezultātā. Pirms jebkuriem aparāta apkopes darbiem izslēdziet aparātu un atvienojiet tīkla kontaktdakšu.

Norādījums:

Veco ellu drīkst nodot tikai tam paredzētos savākšanas punktos. Nododiet radušos no- lietoto ellu tur. Vides piesārņošana ar veco ellu ir sodāma.

Tehniskā inspekcija/tehniskās apkopes līgums

Jūs varat vienoties ar savu tirgotāju par regulāru tehnisko inspekciju veikšanu vai noslēgt tehniskās apkopes līgumu. Lūdzu konsultējieties par šo jautājumu.

Pirms katras ekspluatācijas

→ Pārbaudiet, vai pieslēguma kabelis nav bojāts (risks gūt strāvas triecienu), bojāts pieslēguma kabelis nekavējoties jā-nomaina, izmantojot pilnvarotā klientu apkalpošanas dienesta/elektriķa pakal-pojumus.
→ Pārbaudīt augstspiediena šlūteni uz bojājumiem (uzsprāgšanas briesmas). Nekavējoties nomainīt bojātu augstspiediena šlūteni.
→ Pārbaudīt aparāta (sūkņa) hermētiskumu. 3 ūdens pilieni minūtē ir pieļaujams un tie var izplūst pa aparāta apakšu. Spēcīgāka nehermētiskuma gadījumā sazināties ar klientu dienestu.

Ik nedēļu

→ Pārbaudiet ellas stāvokli. Ja ellā ir blāva (ūdens ellā), uzreiz sazinieties ar klientu apkalpošanas dienestu.
→ Iztīrīt ūdens pieslēguma sietu.
→ Tīrīt tīrīšanas līdzekļa sūkšanas šļūtenes filtru.

Tikai HD 9/20-4:

Iztīriet smalko filtru.

→ Izslēdziet ierīcē spiedienu.
→ Izskrūvējiet pārsega stiprinājuma skrūvi, nonemiet pārsegu.
→ Noskrūvējiet vāciņu ar filtru.
→ Filtru iztīriet ar tīru ūdeni vai saspiestu gaisu.
→ Salieciet to kopā apgrieztā secībā.

Ik pēc 500 darba stundām, vismaz reizi gadā

→ Aparāta apkopi uzticiet klientu servisam.
→ Mainīt ellu.

Ellas maina

Norādījums:

Ellas daudzumu un marku skatiet "Tehnis-kajos datos".

→ Izskrūvējiet pārsega stiprinājuma skrūvi, nonemiet pārsegu.
→ Nonemiet ellas tvertnes vāku.
→ Sagātz aparātu uz priekšu.
→ Nolaist ellu savākšanas tvertnē.
→ Lēnām iepildiet jaunu ellu; gaisa burbulīšiem ir jāizzūd.
→ Uzlieciet ellas tvertnes vāku.
→ Piestipriniet ierīces pārsegu.

Palīdzība darbības traucējumu gadījumā

⚠ BİSTAMI

Savainošanās risks nejauši iedarbināta aparāta un strāvas trieciena rezultātā.

• Pirms jebkuriem aparāta apkopes darbiem izslēdziet aparātu un atvienojiet tīkla kontaktdakšu.
• Elektrisko sastāvdaļu pārbaudi vai remontu drīkst veikt tikai pilnvarots klientu apkalpošanas dienests.
• Traucējumu gadījumā, kuri nav minēti šajā nodalā, šaubu un skaidra norādījuma gadījumā sazinieties ar pilnvaroto klientu apkalpošanas dienestu.

Aparāts nestrādā

→ Pārbaudiet, vai pieslēguma kabelis nav bojāts.
→ Pārbaudiet tīkla spriegumu.
→ lerīces slēdzi pārslēgt uz "0" un motoru atdzesēt min. 5 min.
Ja traucējums parādās atkal, informēt klientu servisu.
→ Elektriska bojājuma gadījumā sazinieties ar klientu apkalpošanas dienestu.

Aparāts nerada spiedienu

→ Iestatiet sprauslu uz "Augstspiediens".
→ Iztīriet sprauslu.
→ Nomainiet sprauslu.
→ Atgaisojiet aparātu (skatiet "Nodošana ekspluatācijā").
→ Pārbaudīt ūdens padevi (skatīt "Tehnie-skie dati").
→ Iztīriet ūdens pieslēguma sietu.
→ Pārbaudiet visus sūkņa pievadus.
→ Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Nehermētisks sūknis

3 ūdens pilieni minūtē ir pieļaujams un tie var izplūst pa aparāta apakšu. Spēcīgāka nehermētiskuma gadījumā sazināties ar klientu dienestu.

→ Ja ierīce ir stipri neblīva, informēt klientu servisu.

Sūknis klab

→ Pārbaudiet ūdens un tīrīšanas līdzekļa sūkšanas vadu blīvumu.
→ Darbinot ierīci bez tīrīšanas līdzekļa, aizveriet tīrīšanas līdzekļa dozēšanas vārstu.
→ Atgaisojiet aparātu (skatiet "Nodošana ekspluatācijā").
→ Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Netiek iesükts tīrīšanas līdzeklis

→ lestatiet sprauslu uz "CHEM".
→ Pārbaudiet/iztīriet tīrīšanas līdzekļa sūkšanas šlūteni ar filtru.
→ Atveriet vai pārbaudiet/iztīriet tīrīšanas līdzekļa dozēšanas vārstu.
→ Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Piederumi un rezerves daļas

Izmantot tikai oriğinālos piederumus un oriğinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termina ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

ES Atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. lekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Augstspiediena tīrīšanas aparāts

Padomi: 1.524-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2014/30/ES

2000/14/EK

Piemērotās harmonizētās normas:

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 62233: 2008

HD 6/11, HD 6/15, HD 7/12, HD 7/18,

HD 9/19

EN 61000-3-3: 2006

HD 6/16, HD 9/20:

EN 61000-3-11: 2000

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skañas intensitates līmenis dB(A)

	Izmērītais: Garantētais:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

H. Jenner

Pilnvarotais sagatavot dokumentāciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Tips HD 6/11-4 M		1.524-901.0	HD 6/15-4 M1.524-907.0	HD 6/16-4 M1.524-900.01.524-903.01.524-909.0
				HD 6/16-4 MX1.524-904.0
GB AU EU
Elektrības pieslēgums
Spriegums V 100 240 230
Strāvas veids Hz 1~ 50
Motora apgriezienu skaits 1/min 1400
Pieslēguma jauda kW 2,9 3,3 3,4
Tīkla drošinātājs (kūstošais, Char. C) A 30 16
Aizsardzība IPX5
Maksimāli pieļaujamā tīkla pretestība omi	-	0,294+j0,184
Pagarinātāja kabelis 30 m	mm2	2,5
Udensapgāde
Pievadāmā ūdens temperatūra (maks.)	°C	60
Pievadāmā ūdens daudzums (min.)	l/h (l/min.)	600 (10)
Sūkšanas augstums no atklātās tvertnes (20°C)	m	0,5
Pievadāmā ūdens spiediens (maks.)	MPa	1
Tehniskie dati attiecībā uz jaudu
Udens darba spiediens (ar standarta sprauslu)	MPa	3...11	3...15	3...16
Standarta sprauslas lielums		045 040 038
Maks. darba pārspiediens MPa	14	18	19
Sūknējamā šķidruma daudzums	l/h (l/min.)	250...600(4,2...10)	300...600 (5...10)
Tīrišanas līdzekļa sūknēšana l/h (l/min.)		0...40 (0...0,7)
Rokas smidzinātājpistoles atsitiena spēks (maks.)	N	30
Saskaņā ar EN 60335-2-79 aprēkinātās vērtības
Plaukstas-rokas vibrācijas lielums
Rokas smidzinātājpistole	m/s2	<2,5
Strūklas padeves caurule	m/s2	<2,5
Nenoteiktība K	m/s2	1
Skaņas spiediena līmenis LpA	dB(A)	69
Nenoteiktība KpA	dB(A)	1
Skaņas jaudas līmenis LWA+ nenoteiktība KWA	dB(A)	84
Izejmateriāli
Eļļas daudzums I	0,5
Eļās veids		SAE 15W40
Izmēri un svars
Garums	mm 554
Platums	mm 509
Augstums	mm	1000
Svars bez piederumiem (MX)	kg	44,5	54	48 (50)
Tips HD 7/12-4 M		1.524-902.0	HD 7/16-4 M1.524-911.0	HD 7/18-4 M1.524-910.01.524-913.01.524-912.0
				HD 7/18-4 MX1.524-914.0
KAP KAP			EU
Elektrības pieslēgums
Spriegums V 220 400
Strāvas veids Hz 1~60 3~60 3~50
Motora apgriezienu skaits 1/min 1400 1680 1400
Pieslēguma jauda kW 3,5 4,1 4,7
Tīkla drošinātājs (kūstošais, Char. C)	A	20	16
Aizsardzība		IPX5
Maksimāli pieļaujamā tīkla pretestība	omi	-	-	-
Pagarinātāja kabelis 30 m	mm2	4,0 2,5 2	5
Udensapgāde
Pievadāmā ūdens temperatūra (maks.)	°C	60
Pievadāmā ūdens daudzums (min.)	l/h (l/min.)	700 (11,7)
Sūkšanas augstums no atklātās tvertnes (20°C)	m	0,5
Pievadāmā ūdens spiediens (maks.)	MPa	1
Tehniskie dati attiecībā uz jaudu
Udens darba spiediens (ar standarta sprauslu)	MPa	3...12	3...16	3...18
Standarta sprauslas lielums		054 045	042
Maks. darba pārspiediens	MPa	14 19	21
Sūknējamā šķidruma daudzums	l/h (l/min.)	300...700 (5...11,67)
Tīrīšanas līdzekļa sūknēšana	l/h (l/min.)	0...40 (0...0,7)
Rokas smidzinātājpistoles atsitiena spēks (maks.)	N	30	35	37
Saskaņā ar EN 60335-2-79 aprēķinātās vērtības
Plaukstas-rokas vibrācijas lielums
Rokas smidzinātājpistole	m/s2	<2,5
Strūklas padeves caurule	m/s2	<2,5
Nenoteiktība K	m/s2	1
Skaņas spiediena līmenis LpA	dB(A)	69	75
Nenoteiktība KpA	dB(A)	1
Skaņas jaudas līmenis LWA+ nenoteiktība KWA	dB(A)	84	90
Izejmateriāli
Eļļas daudzums	l	0,5
Eļās veids		SAE 15W40	SAE 90 Hypoid
Izmēri un svars
Garums	mm 554
Platums	mm 509
Augstums	mm	1000
Svars bez piederumiem (MX) kg	47,5	44,5 4	9 (52)
Tips HD 9/18 M		1.524-916.0	HD9/19 M1.524-915.01.524-919.0	HD 9/20-4 M1.524-924.0
				HD 9/20-4 MX1.524-927.0
KAP EU EU
Elektrības pieslēgums
Spriegums V 220 400
Strāvas veids Hz 3~ 60 3~ 50
Motora apgriezienu skaits 1/min 3370 2800 1400
Pieslēguma jauda kW 6,7 6,8 6,9
Tīkla drošinātājs (kūstošais, Char. C) A 20		16
Aizsardzība		IPX5
Maksimāli pieļaujamā tīkla pretestība	omi	-	-	0,222+j0,139
Pagarinātāja kabelis 30 m	mm2	4,0	2,5
Ūdensapgāde
Pievadāmā ūdens temperatūra (maks.)	°C	60
Pievadāmā ūdens daudzums (min.)	l/h (l/min.)	900 (15)
Sūkšanas augstums no atklātās tvertnes (20°C)	m	0,5
Pievadāmā ūdens spiediens (maks.)	MPa	1
Tehniskie dati attiecībā uz jaudu
Ūdens darba spiediens (ar standarta sprauslu)	MPa	18 4...18,5	4...20
Standarta sprauslas lielums		053 050
Maks. darba pārspiediens MPa	23	22,5	22
Sūknējamā šķidruma daudzums	l/h (l/min.)	900 (15)	450...890(7,5...14,8)	460...900(7,7...15)
Tīrīšanas līdzekļa sūknēšana	l/h (l/min.)	0...40 (0...0,7)
Rokas smidzinātājpistoles atsitiena spēks (maks.)	N	49
Saskaņā ar EN 60335-2-79 aprēķinātās vērtības
Plaukstas-rokas vibrācijas lielums
Rokas smidzinātājpistole	m/s2	<2,5
Strūklas padeves caurule	m/s2	3,0		1,5
Nenoteiktība K	m/s2	1
Skaņas spiediena līmenis LpA	dB(A)	76		75
Nenoteiktība KpA	dB(A)	2		1
Skaņas jaudas līmenis LWA+ nenoteiktība KWA	dB(A)	91		88
Izejmateriāli
Eļļas daudzums	l	0,5 0,75
Eļās veids		SAE 90 Hypoid
Izmēri un svars
Garums	mm 554
Platums	mm 509
Augstums	mm	1000
Svars bez piederumiem (MX) kg	48,6	42,1 (49)	47 (55)	48 (50)
