KULLANIM KILAVUZU HD 9204 M Plus Kärcher

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

İçindekiler

Cihaz elemanları. . . . . . . . . TR 1

Güvenlik uyarıları ..... TR 1

Kurallara uygun kullanım .... TR 2

Güvenlik tertibatları. . . . . . . TR 2

Çevre koruma ..... TR 2

Cihazı çalıştırmaya başlamadan

önce TR 3

İşletime alma. . . . . . . . . . . . TR 3

Kullanımı.... TR 4

Taşıma TR 6

Depolama ..... TR 6

Koruma ve Bakım ..... TR 6

Arizalarda yardım ..... TR 7

Aksesuarlar ve yedek parçalar TR 8

Garanti ..... TR 8

AB uygunluk bildirisi ..... TR 8

Teknik Bilgiler ..... TR 9

Cihaz elemanları

Lütfen resim sayfasını öne doğru dışarı katlayın

1 Meme gözü

2 Kol

3 Yüksek basınç bağlantısı EASY!Lock

4 Su bağlantısı

5 Manometre

6 Yağ seviyesi göstergesi

7 Yap deposu

8 Cihaz kapağı

9 Cihaz şalteri

10 Cihaz kapağının sabitleme civatası

11 Hortum gözü

12 El püskürtme tabancasının tutucusu

13 Meme

14 Memenin işareti

15 EASY!Lock huzme hortumu

16 Basınç/miktar ayarı (HD 9/18 M hariç)

17 EASY!Force el püskürtme tabancası

18 Emniyet tırnağı

19 Çekme kolu

20 Emniyet kolu

21 EASY!Lock yüksek basınç hortumu

22 itme yayı

23 Kablo tutucu

24 Temizlik maddesi dozaj valfı

25 Filtreli ve vida kapaklı temizlik maddesi emme hortumu

26 Temizlik maddesi şişesi tutucusu

27 Krank

28 Hortum tamburu

Renk kodu

– Temizlik prosesinin kullanım elemanları sarıdır.

– Bakım ve servis kullanım elemanları açık gridir.

Güvenlik uyarıları

- İlk kullanımdan önce, 5.951-949.0 numaralı güvenlik uyarılarını mutlaka okuyun!

– Sıvı püskürtücülere dair kanunlardaki il-gili ulusal talimatlara dikkat edin.

– Kaza önlemeye dair kanunlardaki ilgili ulusal talimatlara dikkat edin. Sıvı püskürtücüler düzenli olarak kontrol edilmeli ve kontrol sonucu yazılı olarak belgelenmelidir.

– Cihazda/Aksesuarda değişiklikler yapılmamalıdır.

Tehlike kademeleri

TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme ne- den olan direkt bir tehlikeye yönelik uyarı.

⚠UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

TEDBIR

Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Cihazdaki semboller

Yüksek basınçlı tazyik, düzgün kullanılmadığı zaman tehlikeli

olabilir. Tazyik kişilere, hayvanlara, etkin

elektrik donanıma veya cihazın kendisine doğru tutulmalıdır.

Geçerli yönetmeliklere göre, cihaz, içme suyu şebekesinde sistem ayıricısı olmadan çalıştırılmalıdır. KÄRCHER firmasının uygun bir sistem ayıricısı veya alternak EN 12729 Tip B uyarınca bir s. ayıricısı kullanılmalıdır.

Bir sistem ayırcısından akan su, içilemez olarak sınıflandırılmıştır.

TEDBIR

Sistem ayıricısını her zaman su beslemesi- ne bağlayın, cihaza kesinlikle bağlamayın.

Kurallara uygun kullanım

Bu yüksek basınçlı temizleyiciyi tek başına kullanın

- Alçak basınç ve temizlik maddeleriyle temizleme için (Örn; makineler, araçlar, inşaatlar, aletlerin temizlenmesi için), - Yüksek basınçla ve temizlik maddesi olmadan temizleme için (Örn; cepheler, teraslar, bahçe cihazlarının temizlenmesi için).

İnatçı kirler için, özel aksesuar olarak kir frezesini öneriyoruz.

HD...Plus'ta, kir frezesi teslimat kapsamına dahilidir.

Su kalitesiyle ilgili beklentiler: DIKKAT

Yüksek basınç maddesi olarak sadece temiz su kullanılmalıdır. Kirler, zamanından önce aşınmaya ve cihazda tortular oluşmasına neden olur.

Geri dönüşüm suyu kullanılırsa, aşağıdaki sınır değerler aşılmamalıdır.

pH değeri 6,5...9,5
Elektrik iletkenliği * Taze su	ilet-kenliği +1200 μS/cm
Ayrılabilir maddeler ** < 0,5	mg/l
Filtrelenebilir maddeler *** <	50 mg/l
Hidrokarbonlar < 20 mg/l
Klorid < 300 mg/l
Sülfat < 240 mg/l
Kalsiyum < 200 mg/l

Toplam sertlik < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Demir < 0,5 mg/l
Mangan < 0,05 mg/l
Bakır < 2 mg/l
Aktif klor	< 0,3 mg/l
Genel kokulardan arındırılmış
* maks. toplam 2000 μS/cm** Numune hacmi 1 litre, çalışma süresi 30 dakika*** aşındırıcı maddeler kullanılmaz

Güvenlik tertibatları

Güvenlik tertibatları kullanıcıının korunmasını sağlar ve devre dışı bırakılmamalıdır ya da bu tertibatların çalışma şekli değiştirilmemelidir.

Basınç şalterli taşma valfı

Basınç/miktar ayarlama ünitesi kullanılarak su miktarının azaltılması sırasında, taşıma valfı açılır ve suyun bir bölümü pompanın emme tarafına geri akar.

El püskürtme tabancasının tetiği bırakılırsa bir basınç şalteri pompayı kapatır, yüksek basınç huzmesi durdurulur. Tetik çekilirse pompa tekrar açılır.

Emniyet valfi

Emniyet valfı, izin verilen çalışma basıncının aşılması durumunda açılır, su pompa gövdesine geri akar.

Taşma valfı, basınç şalteri ve emniyet valfı fabrikada ayarlanmış ve mühürlenmiştir. Ayarlamalar sadece müşteri hizmetleri tarafından yapılabilir.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değer- lendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu ne- denle eski cihazları lütfen öngö- rülen toplama sistemleri aracılı- ğıyla imha edin.

Elektrikli ve elektronik cihazlar genellikle, yanlış kullanıldıklarında veya yanlış şekilde tasfiye edildiklerinde insan sağlığı ve çevre için tehlikeli olabilecek bileşenler içerir. Cihazın kurallara uygun şekilde işletilmesi için bu bileşenlerin bulunması gereklidir. Bu simge ile işaretlenmiş cihazlar evsel çöpler ile birlikte tasfiye edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Cihazı çalıştırmaya başlamadan önce

Ambalajdan çıkarma

– Çıkartırken ambalajın içindekileri kontrol edin.
– Nakliye hasarlarını hemen yetkili satıcı-ya bildirin.

Yağ seviyesinin kontrol edilmesi

→ Yağ seviyesi göstergesini cihaz dururken okuyun. Yağ seviyesi her iki göstergenin üzerinde olmalıdır.

Yağ deposu hava boşaltımının etkinleştirilmesi

→ Cihaz kapağının sabitleme civatasını sökün, cihaz kapağını çıkartın.
→ Yağ deposu kapağının ucunu kesin.
→ Cihaz kapağını sabitleyin.

Aksesuarların monte edilmesi

Uyarı: EASY!Lock sistemi, hızlı dişli sistemi sayesinde bileşenleri sadece tek çevirmede çabuk ve güvenli şekilde birbirlerine bağlar.

→ Memeyi huzme borusuna takın (üst ayar halkasındaki işaret) ve elle sıkın (EASY!Lock).
→ Huzme borusunu el püskürtme tabancası ile bağlayın ve elle sıkın (EASY!Lock).

Hortum tambursuz cihazlarda:

→ Yüksek basınç hortumunu cihazın el püskürtme tabancası ve yüksek basınç bağlantısı ile bağlayın ve elle sıkın (EASY!Lock).

Hortum tamburlu cihazlarda:

→ Krankı hortum tamburu miline takın ve kilitleyin.
→ Yüksek basınç hortumunu, sarmadan önce gergin şekilde yerleştirin.
→ Krankı döndürerek yüksek basınç hortumunu düzenli katlar halinde hortum tamburuna sarın. Dönme yönünü yüksek basınç hortumu bükülmeyecek şekilde seçin.
→ Yüksek basınç hortumunu el püskürtme tabancası ile bağlayın ve elle sıkın (EASY!Lock).

işletime alma

⚠UYARI

Yaralanma tehlikesi! Cihaz, aksesuarlar, besleme hatları, ve bağlantılar kusursuz duruma olmalıdır. Kusursuz durumda değil-se, cihaz kullanılmamalıdır.

Elektrik bağlantısı

ATEHLIKE

Elektrik çarpması nedeniyle yaralanma tehlikesi.

– Cihaz, zorunlu olarak bir soketle elektrik şebekesine bağlanmalıdır. Ayrılama-

yan bir bağlantıyla elektrik şebekesine bağlantı yasaktır. Soket, şebeke ayırması için kullanılır.

– Cihazı sadece alternatif akıma bağlayın.
- Elektrik bağlantı noktasında izin verilen maksimum nominal empedans (Bkz. Teknik Bilgiler) aşılmamalıdır. Bağlantı noktanızdaki mevcut şebeke empedansıyla ilgili belirsizlikler olması durumunda lütfen enerji tedarik kurumunuzla bağlantı kurun.
- Kullanılan bir uzatma kablosunun soketi ve kavraması suya dayanıklı olmalıdır.
- Yeterli kesite sahip uzatma kabloları kullanın (Bkz. "Teknik bilgiler") ve kabloyu kablo tamburundan tamamen açın.

Bağlantı değerleri için Bkz. Tip levhası/Teknik bilgiler.

→ Elektrik kablosunu sarın ve zemine ko- yun.
→ Elektrik fişini prize takın.

Su bağlantısı

Su tesisatına bağlantı

⚠UYARI

Su besleme işletmesinin talimatlarını dikkate alın.

Geçerli yönetmeliklere göre, cihaz, içme suyu şebekesinde sistem ayırcısı olmadan çalıştırılma-malıdır. KÄRCHER firmasının uygun bir sistem ayıricısı veya alternatif olarak EN 12729 Tip B uyarınca bir sistem ayıricısı kullanılmalıdır.

Bir sistem ayıricısından akan su, içilemez olarak sınıflandırılmıştır.

TEDBIR

Sistem ayıricısını her zaman su beslemesi- ne bağlayın, cihaza kesinlikle bağlamayın. Bağlantı değerleri için teknik bilgiler bölü- müne bakın.

→ Besleme hortumunu (minimum uzunluk 7,5 m, minimum çap 1"), cihazın su bağlantısı ve su beslemesine (Örneğin: su musluğu) bağlayın.

Not:

Besleme hortumu, teslimat kapsamında bulunmamaktadır.

→ Su beslemesini açın.

Açık kaplardan su emilmesi

→ Emme hortumunu (Sipariş No. 4.440-270.0-0) su bağlantısına vidalayın.
→ Filtreyi (Sipariş No. 4.730-012.0) süpürme hortumuna takın.
→ Cihaz havasının alınması: Memeyi sökün.
Su kabarcıksız bir şekilde çıkana kadar cihazı çalıştırın.
Gerekirse cihazı 10 saniye çalıştırın - kapatın. İşlemi birkaç kez tekrarlayın.

→ Cihazı kapatın ve memeyi tekrar vidalayın.

Kullanımı

TEHLIKE

Patlama tehlikesi!

Yanıcı sıvılar püskürtmeyin.

Tehlikeli alanlarda (örn. benzin istasyonları) cihazın kullanılması durumunda gerekli güvenlik yönetmeliklerine dikkat edilmelidir.

Yaralanma tehlikesi! Çalışma sırasında el püskürtme tabancasını ve püskürtme borusunu iki elinizle tutun.

Yaralanma tehlikesi! Çekme kolu ve emniyet kolu işlteim sırasında sıkıştırılmamalıdır.

Yaralanma tehlikesi! Emniyet kolu hasarlıy- sa müşteri hizmetlerini arayın.

Yüksek basınçlı su huzmesi nedeniyle yaralanma tehlikesi. Cihazdaki tüm çalışmalardan önce el püskürtme tabancasındaki emniyet kolunu öne doğru kaydırın.

TEDBIR

Motorları sadece uygun yağ ayırcısı bulunan yerlerde temizleyin (çevre koruması).

DIKKAT

Tıkanma tehlikesi. Memeleri sadece ağız kısımlarıyla yukarı doğru aksesuar gözüne yerleştirin.

El püskürtme tabancasını açma/kapatma

→ El püskürtme tabancasını açma: Emniyet koluna ve çekme koluna basın.
→ El püskürtme tabancasını kapatma: Emniyet kolunu ve çekme kolunu serbest bırakın.

Yüksek basınçla çalışma

Not:

Cihaz, bir basınç şalteriyle donatılmıştır. Motor, sadece el püskürtme tabancası açıkken çalışır.

→ Yüksek basınç hortumunu hortum tamburundan tümüyle çekerek açın.
→ Cihaz anahtarını "I" konumuna getirin.
→ El püskürtme tabancasının güvenliğini açın, bunun için emniyet sürgüsünü geri itin.
→ El püskürtme tabancasını açın.
→ Çalışma basıncı ve miktar ayarını döndürerek (kademesiz) çalışma basıncı ve miktar ayarını ayarlayın (+/-).

Sadece HD 9/20-4... için:

En düşük sevk miktarında, motorun atık ısı- sı yaklaşık 15 °C'lik bir su ısınması sağlar.

Püskürtme türünün seçilmesi

→ El püskürtme tabancasını kapatın.
→ İstediğiniz sembol işaretle çıkışana kadar memenin muhafazasını döndürün.

	Özellikle inatçı kirler için yüksek basınçlı yuvarlak huzme (0°)
	Temizlik maddeleriyle çalışma ya da düşük basınçla temizlik için düşük basınçlı yassı huzme (CHEM)
	Büyük yüzeyli kirler için yüksek basınçlı yassı huzme (25°)

Temizlik maddesiyle çalışma

⚠UYARI

Uygun olmayan temizlik maddeleri cihaza ve temizlenecek cisimlere zarar verebilir. Sadece Kärcher tarafından onaylanmış temizlik maddeleri kullanın. Temizlik maddelerinin ekinde yer alan dozaj önerileri ve uyarıları dikkate alın. Çevreyi korumak için, temizlik maddesini tasarruflu bir şekilde kullanın.

Temizlik maddelerinin üzerindeki güvenlik uyarılarına dikkat edin.

Kärcher temizlik maddeleri arızasız bir çalışmayı garanti eder. Lütfen bizden danış-

manlık hizmeti alın ya da katalogumuzu ya da temizlik maddesi bilgilendirme formlarımızı talep edin.

→ Temizlik maddesi şişesini cihazdaki şişe tutucusuna takın veya temizlik maddesi bidonunu cihazın yanına ko- yun. İki farkı temizlik maddesi aynı anda cihaza konabilir.
→ Temizlik maddesi emme hortumunu dışarı çekin ve temizlik maddesi şişesi veya bidonuna batırın.
→ Vidalı kapağı şişeye veya bidona vida-layın.
→ Memeyi "CHEM" konumuna getirin.

→ Temizlik maddesi dozaj valfını istediğiniz temizlik maddesi ve konsantrasyona ayarlayın.

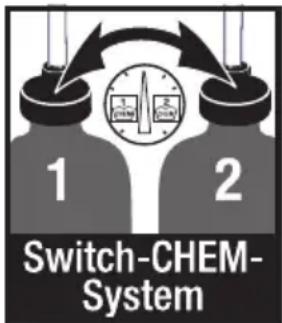

Switch-CHEM- System

Önerilen temizlik yöntemleri

→ Temizlik maddesini ekonomik bir şekilde üst yüzeye sıkın ve etkili olmasını (kurutmayın) sağlayın.
→ Çözülen kiri yüksek basınç tazyikiyle yıkayın.
→ Çalışmadan sonra filtreyi temiz suya batırın. Dozaj valfını en yüksek temizlik maddesi konsantrasyonuna döndürün. Cihazı çalıştırın ve bir dakika boyunca yıkayın.

Çalışmayı yarıda kesme

→ El püskürtme tabancasını kapatın. Cihaz kapanır.
→ El püskürtme tabancasını açın. Cihaz tekrar açılır.

Cihazın kapatılması

→ Su beslemesini kapatın.
→ El püskürtme tabancasını açın.
→ Pompayı cihaz şalteriyle açın ve 5-10 saniye çalıştırın.
→ El püskürtme tabancasını kapatın.
→ Cihaz şalterini „0/OFF“ konumuna getirin.

→ Şebeke fişini, sadece elleriniz kuruyken prizden çekin.
→ Su bağlantısını çıkartın.
→ Cihaz basınçsız duruma gelene kadar el püskürtme tabancasını çalıştırın.
→ El püskürtme tabancasını emniyete alın, bunun için emniyet sürgüsünü öne itin.

Sadece HD 9/20-4... için:

TEHLIKE

Sıcak su nedeniyle yanma tehlikesi. Artık su, cihaz kapalıyken ısınabilir. Hortumu su beslemesinden çıkartıken, ısınmış olan su dışarı fournırabilir ve yanmalara neden olabilir. Hortumu ancak cihaz soğukken çıkartın.

Cihazın saklanması

→ El püskürtme tabancasını tutucuya ta- kın.
→ Yüksek basınç hortumunu sarın ve hortum rafı üzerine asın.
veya
Yüksek basınç hortumunu hortum tamburuna sarın. Hortum tamburunu bloke etmek için krankın tutamağını içeri itin.
→ Bağlantı kablosunu kablo tutucusuna sarın.
→ Soketi monte edilmiş klipsle sabitleyin.

Antifriz koruma

DIKKAT

Don, suyu tam boşaltılmamış cihaza zarar verir.

Cihazı donma tehlikesi bulunmayan bir yerde saklayın.

Donma olmayan bir depolama mümkün değilse:

→ Suyu boşaltın.
→ Piyasada bulunan bir antifrizi cihaza pompalayın.

Not:

Piyasada bulunan glikol bazlı bir araç antif-rizi kullanın.

Antifriz üreticisinin kullanım talimatlarına uyun.

→ Pompa ve hatlar boşalana kadar cihazı maksimum 1 dakika çalıştırın.

Taşıma

TEDBIR

Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.

DIKKAT

Çekme kolunu taşıma sırasında zararlardan koruyun.

→ Uzun mesafelerde taşımak için tutamağı geriye doğru kendinize çekin.
→ Hortum tambursuz cihazlarda, taşıma için itme kolunu aşağı getirin. Taşımak için cihazı tutamaklardan tutun, itme kolundan tutmayın.
→ Taşımadan önce, yatay durumda temizlik maddesi şişelerini şişe tutucusundan çıkartın ve kapatın.
→ Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.

Depolama

TEDBIR

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Bu cihaz sadece iç mekanlarda depolanmalıdır.

Koruma ve Bakım

⚠️ TEHLIKE

Farkında olmadan çalışmaya başlayan cihaz ve elektrik çarpması nedeniyle yaralanma tehlikesi.

Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin.

Not:

Eski yağ sadece öngörülen toplama nokta-larında tasfiye edilmelidir. Ortaya çıkan eski yağı lütfen bu noktalara teslim edin.

Çevrenin eski yağla kirletilmesi durumunda ceza uygulanır.

Güvenlik kontrolü/Bakım sözleşmesi

Yetkili satıcınızla düzenli bir güvenlik kontrolü mutabakatı sağlayabilir ya da bir bakım sözleşmesi yapabilirsiniz. Lütfen bu konuyla ilgili öneriler alın.

Her çalışmadan önce

→ Bağlantı kablosuna hasar kontrolü yapın (elektrik çarpma tehlikesi), hasarlı bağlantı kablosunu zaman kaybetmeden yetkili müşteri hizmetleri/elektrik teknisyenine değiştirtin.
→ Yüksek basınç hortumuna hasar kontrolü yapın (kırlıma tehlikesi).

Zarar görmüş yüksek basınç hortumu- nu hemen değiştirin.

→ Cihaza (pompa) sızdırmazlık kontrolü yapın.

Dakikada 3 damla suya izin verilmiştir ve cihazın alt tarafından çıkabilir. Daha fazla sızdırma olması durumunda müşteri hizmetlerini arayın.

Her hafta

→ Yağ seviyesini kontrol edin. Yağın süt gibi olması durumunda (yağda su olması) hemen müşteri hizmetlerini arayın.
→ Su bağlantısındaki süzgeci temizleyin.
→ Temizlik maddesi emme hortumunu temizleyin.

Sadece HD 9/20-4:

Mikro filtreyi temizleyin.

→ Cihazı basınçsız duruma getirin.
→ Cihaz kapağının sabitleme civatasını sökün, cihaz kapağını çıkartın.
→ Filtreyle birlikte kapağı sökün.
→ Filtreyi temiz su ya da basınçlı havayla temizleyin.
→ Ters sırada toplayın.

500 çalışma saatinde bir, en azından her yıl

→ Cihazın bakımını müşteri hizmetlerine yaptırın.
→ Yağ değiştirin.

Yağ değişimi

Not:

Yağ miktarı ve türü için Bkz. "Teknik bilgiler".

→ Cihaz kapağının sabitleme civatasını sökün, cihaz kapağını çıkartın.
→ Yağ deposunun kapağını çıkartın.
→ Cihazı öne yatırım.
→ Yağı toplama kabına boşaltın.
→ Yeni yağı yavaşça doldurun; hava ka-barcıkları çıkmalıdır.

→ Yağ deposunun kapağını yerleştirin.
→ Cihaz kapağını sabitleyin.

Arızalarda yardım

TEHLIKE

Farkında olmadan çalışmaya başlayan cihaz ve elektrik çarpması nedeniyle yaralanma tehlikesi.

• Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin.
• Elektrikli yapı parçalarını sadece yetkili müşteri hizmetlerine kontrol ettirin ve onartın.
• Bu bölümde belirtilmeyen arızalarda, şüphe etmeniz durumunda ve açık bir uyarı olması durumunda yetkili bir müşteri hizmetleri merkezini arayın.

Cihaz çalışıyor

→ Bağlantı kablosuna hasar kontrolü yapın.
→ Şebeke gerilimini kontrol edin.
→ Cihaz şalterini "0" konumuna getirin ve motoru yaklaşık 5 dakika soğutun. Arıza tekrar ortaya çıkarsa, müşteri hizmetlerine cihazı kontrol ettirin.
→ Elektrik arızasında müşteri hizmetlerini arayın.

Cihaz basınca gelmiyor

→ Memeyi "Yüksek basınç" konumuna getirin.
→ Püskürtme ağzını yıkayın.
→ Memeyi değiştirin.
→ Cihazın havasını alın (Bkz. "İşletime alma").
→ Su besleme miktarını kontrol edin (Bkz. Teknik Özellikler)
→ Su bağlantısındaki süzgeci temizleyin.
→ Pompaya giden tüm besleme hatlarını kontrol edin.
→ İhtiyaç anında müşteri hizmetlerini arayın.

Pompa sızdıriyor

Dakikada 3 damla suya izin verilmiştir ve cihazın alt tarafından çıkabilir. Daha fazla sızdırma olması durumunda müşteri hizmetlerini arayın.

→ Daha güçlü bir sızdırmada, cihazı müşteri hizmetlerine kontrol ettirin.

Pompada vuruntu

→ Su ve temizlik maddesi emme hatlarına sızdırmazlık kontrolü yapın.
→ Temizlik maddesi olmadan çalışma sırasında temizlik maddesi dozaj valfını kapatın.
→ Cihazın havasını alın (Bkz. "İşletime alma").
→ İhtiyaç anında müşteri hizmetlerini arayın.

Temizlik maddesi emilmiyor

→ Memeyi "CHEM" konumuna getirin.
→ Filtreli temizlik maddesi emme hortumunu kontrol edin/temizleyin.
→ Temizlik maddesi dozaj valfını açın ya da kontrol edin/temizleyin.
→ İhtiyaç anında müşteri hizmetlerini arayın.

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın; cihazın güvenli şekilde ve arızasız işletilmesini garantilerler. Aksesuarlar ve yedek parçalar hakkında bilgi için sitemizi ziyaret edin: www.kaercher.com.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Yüksek basınç temizleyicisi

Tip: 1.524-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 62233: 2008

HD 6/11, HD 6/15, HD 7/12, HD 7/18, HD 9/19

EN 61000-3-3: 2006

HD 6/16, HD 9/20:

EN 61000-3-11: 2000

Kullanılan uyumluluk değerlendirme yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

	Ölçülen: Garanti edilen:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG

Tip: HD 6/11-4 M		1.524-901.0	HD 6/15-4 M1.524-907.0	HD 6/16-4 M1.524-900.01.524-903.01.524-909.0
				HD 6/16-4 MX1.524-904.0
GB AU EU
Elektrik bağlantısı
Gerilim V 100 240 230
Elektrik türü Hz 1~50
Motor devri d/dk 1400
Bağlantı gücü kW 2,9 3,3 3,4
Sigorta (gecikmeli, Char. C) A 30 16
Koruma şekli		IPX5
İzin verilen maksimum şebeke empedansı	Ohm	-		0,294+j0,184
Uzatma kablosu 30 m	mm2	2,5
Su bağlantısı
Besleme sıcaklığı (maks.)	°C	60
Besleme miktar	l/saat (l/dakika)	600 (10)
Açık depodan emme yüksekliği (20 °C)	m	0,5
Besleme bas	MPa	1
Performans değerleri
Su çalışma basıncı (standart memeyle)	MPa	3...11	3...15	3...16
Standart memenin enjektör boyutu		045 040 038
Maksimum çalışma üst basıncı	MPa	14	18	19
Besleme miktarı	l/saat (l/dakika)	250...600(4,2...10)	300...600 (5...10)
Temizlik maddesi emme	l/saat (l/dakika)	0...40 (0...0,7)
El püskürtme tabancasının geri tepme kuvveti (maks.)	N	30
60335-2-79'a göre belirlenen değerler
El-kol titreşim değeri
El püskürtme tabancası	m/s2	<2,5
Püskürtme borusu	m/s2	<2,5
Güvensizlik K m/s	2	1
Ses basıncı seviyesi LpA	dB(A)	69
Güvensizlik KpA	dB(A)	1
Ses basıncı seviyesi LWA + Güvensizlik KWA	dB(A)	84
İşletme maddeleri
Yağ miktarı	I	0,5
Yağ türü		SAE 15W40
Ölçüler ve ağırlıklar
Uzunluk	mm 554
Genişlik	mm 509
Yükseklik	mm	1000
Aksesuar hariç ağırlık (MX)	kg	44,5	54	48 (50)
Tip: HD 7/12-4 M		1.524-902.0	HD 7/16-4 M1.524-911.0	HD 7/18-4 M1.524-910.01.524-913.01.524-912.0
				HD 7/18-4 MX1.524-914.0
KAP KAP			EU
Elektrik bağlantısı
Gerilim V 220 400
Elektrik türü Hz 1~ 60 3~ 60 3~ 50
Motor devri d/dk 1400 1680 1400
Bağlantı gücü kW 3,5 4,1 4,7
Sigorta (gecikmeli, Char. C) A	20		16
Koruma şekli		IPX5
İzin verilen maksimum şebeke empedansı	Ohm	-	-	-
Uzatma kablosu 30 m	mm2	4,0 2,5 2,5
Su bağlantısı
Besleme sıcaklığı (maks.)	°C 60
Besleme miktar	I/saat (I/dakika)	700 (11,7)
Açık depodan emme yüksekliği (20 °C)	m	0,5
Besleme bas	MPa	1
Performans değerleri
Su çalışma basıncı (standart memeyle)	MPa	3...12	3...16	3...18
Standart memenin enjektör boyutu		054	045 042
Maksimum çalışma üst basıncı	MPa	14 19 21
Besleme miktarı	I/saat (I/dakika)	300...700 (5...11,67)
Temizlik maddesi emme	I/saat (I/dakika)	0...40 (0...0,7)
El püskürtme tabancasının geri tepme kuvveti (maks.)	N	30	35	37
60335-2-79'a göre belirlenen değerler
El-kol titreşim değeri
El püskürtme tabancası	m/s2	<2,5
Püskürtme borusu	m/s2	<2,5
Güvensizlik K	m/s2	1
Ses basıncı seviyesi LpA	dB(A) 69		75
Güvensizlik KpA	dB(A)	1
Ses basıncı seviyesi LWA + Güvensizlik KWA	dB(A) 84		90
İşletme maddeleri
Yağ miktarı	I	0,5
Yağ türü		SAE 15W40 ŞAE 90 Hipoid
Ölçüler ve ağırlıklar
Uzunluk	mm	554
Genişlik	mm	509
Yükseklik	mm	1000
Aksesuar hariç ağırlık (MX)	kg	47,5	44,5	49 (52)
Tip: HD 9/18 M		1.524-916.0	HD9/19 M1.524-915.01.524-919.0	HD 9/20-4 M1.524-924.0
				HD 9/20-4 MX1.524-927.0
KAP EU EU
Elektrik bağlantısı
Gerilim V 220 400
Elektrik türü Hz 3~ 60 3~ 50
Motor devri d/dk 3370 2800 1400
Bağlantı gücü kW 6,7 6,8 6,9
Sigorta (gecikmeli, Char. C) A	20		16
Koruma şekli		IPX5
İzin verilen maksimum şebeke empedansı	Ohm	-	-	0,222+j0,139
Uzatma kablosu 30 m	mm2	4,0	2,5
Su bağlantısı
Besleme sıcaklığı (maks.)	°C 60
Besleme miktar	I/saat (I/dakika)	900 (15)
Açık depodan emme yüksekliği (20 °C)	m	0,5
Besleme bas	MPa	1
Performans değerleri
Su çalışma basıncı (standart memeyle)	MPa	18	4...18,5	4...20
Standart memenin enjektör boyutu		053 050
Maksimum çalışma üst basıncı	MPa	23	22,5	22
Besleme miktarı	I/saat (I/dakika)	900 (15)	450...890(7,5...14,8)	460...900(7,7...15)
Temizlik maddesi emme	I/saat (I/dakika)	0...40 (0...0,7)
El püskürtme tabancasının geri tepme kuvveti (maks.)	N	49
60335-2-79'a göre belirlenen değerler
El-kol titreşim değeri
El püskürtme tabancası	m/s2	<2,5
Püskürtme borusu	m/s2	3,0		1,5
Güvensizlik K	m/s2	1
Ses basıncı seviyesi LpA	dB(A)	76		75
Güvensizlik KpA	dB(A)	2		1
Ses basıncı seviyesi LWA+ Güvensizlik KWA	dB(A)	91		88
İşletme maddeleri
Yağ miktarı	I	0,5 0,75
Yağ türü		SAE 90 Hipoid
Ölçüler ve ağırlıklar
Uzunluk	mm	554
Genişlik	mm	509
Yükseklik	mm	1000
Aksesuar hariç ağırlık (MX)	kg	48,6	42,1 (49)47 (55)	48 (50)
