Перед першим застосуванням вашого пристрою прочитайте

цю оригінальну інструкцію з експлуатації, після цього дійте відповідно неї та збережіть її для подальшого користування або для наступного власника.

Перелік

Елементи приладу ..... UK 1

Правила безпеки ..... UK 1

Правильне застосування ... UK 2

Захисні пристрої ..... UK 3

Захист навколишнього середовища. UK 3

Перед початком роботи .... UK 3

Введення в експлуатацію ... UK 4

Експлуатація ..... UK 5

Транспортування ..... UK 7

Зберігання ..... UK 7

Догляд та технічне обслуговування ...... UK 8

Допомога у випадку неполадок .... UK 9

Приладдя й запасні деталі .. UK 9

Гарантія ..... UK 10

Заява при відповідність Європейського співтовариства ... UK 10

Технічні характеристики . . . UK 11

Елементи приладу

Розгорніть, будь ласка, спочатку сторінки з малюнками

1 Підставка для насадок
2 Р у к о я т к а
3 Патрубок високого тиску EASY!Lock
4 Підключення водопостачання
5 Манометр
6 Індикація рівня олії
7 М а с л я н и й б а к
8 Кришка пристрою
9 Апаратний вимикач
10 Кріпильні гвинти кришки приладу
11 Підставка для шланга
12 Тримач для ручного пістолета-розпи- лювача
13 Сопло
14 Маркування форсунки
15 Струминна трубка EASY!Lock

16 Регулювання тиску/кількості (не для HD 9/18 М)
17 Пістолет-розпилювач EASY!Force
18 Запобіжний стопор
19 Спуск
20 Запобіжник
21 Високонапірний шланг EASY!Lock
22 Тягова ручка
23 Тримач кабелю
24 Дозуючий клапан засобу для чищен- ня
25 Всмоктувальний шланг для мийного засобу з фільтром та різьбовою кришкою
26 Тримач для пляшки з мийним засобом
27 Рукоятка
28 Барабан для намотки шланга

Кольорове маркування

– Органи управління для процесу чи- щення є жовтими.
– Органи управління для технічного об- слуговування та сервісу є світло-сіри- ми.

Правила безпеки

– Перед першим використанням на виробництві обов'язково прочитайте вказівки з техніки безпеки № 5.951-949.0.
– Необхідно дотримуватися відповід- них національних законодавчих норм по роботі з рідинними струминними установками.
– Необхідно дотримуватися відповід- них національних законодавчих норм по техніці безпеки. Необхідно регу- лярно перевіряти роботу рідинних струминних установок і результати перевірки оформляти в письмовому виді.
– Забороняється будь-яким чином змі- нювати пристрій/додаткове облад- нання.

Рівень небезпеки

⚠️НЕБЕЗПЕКА

Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерти.

△ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті.

⚠ ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

УВАГА

Вказівка щодо можливої потенційно небезпечній ситуації, що може спричинити матеріальні збитки.

Символи на пристрої

Струмінь під високим тиском може становити небезпеку при неправильному використанні. Не можна направляти струмінь на людей, тварин, увімкнуте електрообладнання або на сам прилад.

Відповідно до діючих директив забороняється експлуатація пристрою без системного розділювача у системі водопо- стачання питної води. Слід використовувати відповідний системний розділювач фірми KÄRCHER або альтернативний системний розділювач, згідно EN 12729 типу ВА.

Вода, що пройшла через системний розділювач, еважається непридатною для пиття.

⚠ОБЕРЕЖНО

Системний розділювач завжди повинен знаходитися в системі водопостачання, не дозволяється підключати його безпосередньо до пристрою.

Правильне застосування

Використовувати тільки цей високона- пірний миючий апарат

– для очищення струменем низького тиску з використанням мийного засобу (наприклад, чищення устаткування, автомобілів, будинків, інструментів),
– для очищення струменем високого тиску без використання мийного за- собу (наприклад, чищення фасадів, терас, садового устаткування).

Для стійких забруднень ми рекомендуємо як фрезу для видалення бруду додаткове обладнання.

В HD...Plus фреза для видалення бруду входить до комплекту постачання.

Вимоги до якості води:

УВАГА

Як середовище високого тиску можна використовувати тільки чисту воду. Забруднення приводять до передчасного зношення пристрою або виникнення в ньому осаду.

Якщо використовується вода, що використовується повторно, то не можна виходити за такі граничні значення.

Значення pH 6,5...9,5
електрична провідність * Провідність свіжої води + 1200 мкСим/ см
речовини, що осідають ** < 0,5 mg/l
речовини, що фільтру- ються *** < 50 mg/l
вуглеводні < 20 mg/l
хлорид < 300 mg/l
Сульфат < 240 mg/l
Кальцій < 200 mg/l
Загальна твердість < 28 °dH < 50 °TH < 500 ppm (mg CaCO3/l)
залізо < 0,5 mg/l
марганець < 0,05 mg/l
мідь < 2 mg/l
Активний хлор < 0,3 mg/l
без неприємних запахів
* В цілому максимум 2000 мкСим/см** Об'єм проби 1 л, час осідання 30 хв.*** абразивних матеріалів немає

Захисні пристрої

Захисні пристрої призначені для захисту користувача і не повинні бути виведені з ладу або використовуватися з іншою метою.

Пропускний клапан з пневматичним вимикачем

При зменшенні кількості води з регулюванням тиску/кількості відпривається пропускний клапан та частина води повертається до випускної поверхні насосу. Якщо спусковий важіль ручного пістолета-розпилювача відпускається, манометричний вимикач відключає насос, подача струменя води під високим тиском припиняється. При натисканні на спусковий важіль насос знову вмикається.

Запобіжний клапан

Запобіжний клапан відкривається при перевищенні допустимого робочого манометричного тиску; вода повертається до всмоктувальної частини насоса.

Пропускний клапан, манометричний ви- микач і запобіжний клапан настроєні та опломбовані на заводі.

Настроювання здійснюється тільки сер- вісною службою.

Захист навколишнього середовища

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для на переробку.

Старі пристрої містять цінні матеріали, що можуть використовуватися повторно. Батареї, мастило та схожі матеріали не повинні потрапити у навколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.

Електричні та електронні прилади най- частіше містять складові частини, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здо- ров'я людини та навколишнього середо- вища. Однак ці частини необхідні для на- лежної експлуатації приладу. Прилади, позначені цим символом, забороняється утилізувати разом з побутовим сміттям. Інструкції із застосування компонен- тів (REACH)

Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою:

Перед початком роботи

Розпаковування

– При розпакуванні перевірити вміст упаковки.
– Якщо виникають ошкодження при транспортуванні, негайно повідомте про це продавця.

Контролюйте рівень олії

→ Зчитати дані покажчика рівня масла при непрацюючому приладі. Рівень масла повинен бути вище обох покажчиків.

Активувати вентиляцію резервуара для масла

→ Вигвинтити кріпильні гвинти кришки приладу, зняти кришку.
→ Відрізати кінчик кришки резервуару для масла.
→ Закріпити кришку приладу.

Встановіть запасні частини

Примітка: система EASY!Lock завдяки швидкорознімному різьбовому з'єднанню дозволяє з'єднати компоненти швидко й надійно за один оберт.

→ Форсунку встановити на струминну трубку (маркувальною відміткою на установочному кільці догори) та за-тягнути вручну (EASY!Lock).

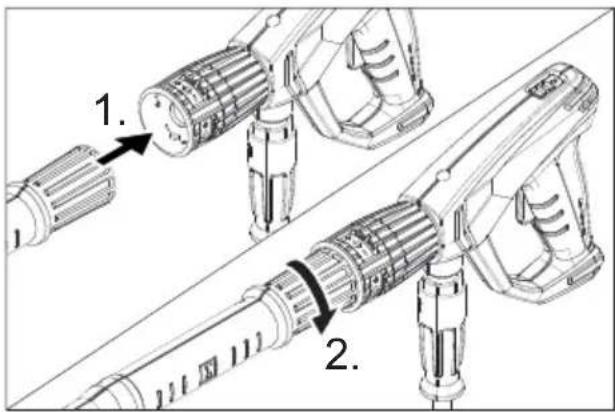

→ З'єднати струминну трубку з пістоле- том-розпилювачем та затягнути вручну (EASY!Lock).

У приладах без барабана шланга:

→ З'єднати високонапірний шланг з пістолетом-розпилювачем і патрубком високого тиску пристрою та за-тягнути вручну (EASY!Lock).

У приладах з барабаном шланга:

→ Вставити і зафіксувати рукоятку у валу барабана для шланга.
→ Перед намотуванням розкладіть шланг високого тиску у витягнутому виді.
Намотати шланг високого тиску на барабан для шланга шляхом обертання рукоятки рівномірними рухами. Вибрати напрямок обертання таким чином, щоб шланг високого тиску не перегнувся.
→ З'єднати високонапірний шланг з пістолетом-розпилювачем та затягнути вручну (EASY!Lock).

Введення в експлуатацію

△ПОПЕРЕДЖЕННЯ

Небезпека травмування! Пристрій, додаткове обладнання, лінії підведення та з'єднувальні елементи повинні бути у бездоганному стані. Якщо стан є несправним, то пристрій використовувати не можна.

Електричні з'єднання

△НЕБЕЗПЕКА

Небезпека поранення електричним струмом.

• Прилад обов'язково повинен бути підключений до електричної мережі за допомогою штекера. Забороняється нероз'ємне з'єднання з джерелом живлення. Штекер призначений для відключення від мережі.
  – Пристрій слід вмикати лише до дже- рела змінного струму.
• Забороняється перевищувати максимально допустимий повний опір в точці під'єднання до мережі (див. Технічні дані). В тому випадку, якщо вам не відома величина повного опору мережі в точці електричного підключення, зверніться в енергозабезпечуючу організацію.
  – Штекери та з'єднання подовжувача, що використовується, повинні бути водонепроникними.
• Використовувати подовжувач достатнього діаметра (див. розділ "Технічні дані") і повністю розмотати його з котушки.

Потужність див. на Зводській табличці/ в Технічних даних.

→ Розмотати мережевий кабель та по-класти його на підлогу.
→ Вставте мережний штекер у штепсельну розетку приладу.

Подача води

Підведення до водопроводу

⚠ПОПЕРЕДЖЕННЯ

Дотримуватись інструкцій підприємства водопостачання.

Відповідно до діючих директив забороняється експлуатація пристрою без системного розділювача у системі водопо-

стачання питної води. Слід використовувати відповідний системний розділювач фірми KÄRCHER або альтернативний системний розділювач, згідно EN 12729 типу ВА.

Вода, що пройшла через системний розділювач, вважається непридатною для пиття.

⚠ ОБЕРЕЖНО

Системний розділювач завжди повинен знаходитися в системі водопостачання, не дозволяється підключати його безпосередньо до пристрою.

Потужність див. в Технічних даних.

→ Приєднати шланг подачі води (мінімальна довжина 7,5 м, мінімальний діаметр 1") до місця підключення водопостачання пристрою (наприклад, до крана).

Вказівка:

Шланг подачі води не входить до комплекту постачання.

→ Відкрити подачу води.

Залити воду з відкритої ємності.

→ Всмоктувальний шланг (№ для замов лення 4.440-270,0) пригвинтити до місця підключення водопостачання.
→ Встановити фільтр (№ для замовлення 4.730-012.0) у всмоктувальний шланг.
→ Видалити повітря з приладу:

Відгвинтити форсунку.

Дати приладу попрацювати, доки вода не почне текти без пухирців повітря.

Дати приладу попрацювати 10 секунд - потім виключити. Повторити процес кілька разів.

→ Вимкніть пристрій та знов приєднайте розпилювач.

Експлуатація

⚠️НЕБЕЗПЕКА

Небезпека вибуху!

Не розпиляти горючі рідини.

При використанні пристрою в небезпечному місці (наприклад, бензоколонка) необхідно притримуватись спеціальних порад по техніці безпеки.

Небезпека травмування! Під час роботи тримати пістолет-розпилювач та струминну трубку двома руками.

Небезпека травмування! Під час використання спускний та запобіжний важелі не повинні бути заблокованими.

Небезпека травмування! У разі пошкодження запобіжного важеля звернутися до сервісної служби.

Небезпека травмування через струмінь води під тиском. Перед проведенням будь-яких робіт на пристрої пересунути запобіжний фіксатор на ручному пістолеті-розпилювачі уперед.

⚠ОБЕРЕЖНО

Чистити двигуни у місцях з відповідним маслоуловлювачем (захист навколишнього середовища).

УВАГА

Небезпека засмічення. Покласти форсунки у відсік для аксесуарів кінцем нагору.

Відкриття/закриття пістолета- розпилювача

→ Відкрити пістолет-розпилювач: натиснути запобіжний та спускний важелі.
→ Закрити пістолет-розпилювач: відпустити запобіжний та спускний важелі.

Робота під високим тиском

Вказівка:

Прилад оснащено манометричним ви- микачем. Двигун запускається тільки при відкритому пістолеті-розпилювачу.

→ Завжди повністю розмотуйте шланг високого тиску з барабана.
→ Встановіть вимикач приладу у положення "І".

→ Розблокувати пістолет-розпилювач, перемістивши запобіжний фіксатор назад.
→ Відкрити ручний пістолет-розпилю- вач.
→ Встановити робочий тиск і об'єм подачі води обертанням (безступінчато) регулятора тиску/подачі пістолета-розпилювача (+/-).

Тільки для HD 9/20-4...:

При найменшому об'ємі подачі тепловивідник двигуна забезпечує нагрівання води приблизно до 15 °C.

Вибір виду струменя

→ Закрити ручний пістолет-розпилю- вач.
→ Обертати корпус форсунки доти, доки бажаний символ не буде відповідати маркуванню:

	Круглий струмінь високого ти- ску (0)° для особливо стійких забруднень
	Плоский струмінь низького тиску (СНЕМ) для роботи з мийним засобом або миття низьким тиском
	Плоский струмінь високого тиску (25)° для обширних за- бруднень

Експлуатація з засобом для чищення

⚠ПОПЕРЕДЖЕННЯ

Невідповідні засоби для чищення можуть пошкодити пристрій і об'єкти, що підлягають чищенню. Використовувати тільки ті мийні засоби, які допущені до використання компанією Karcher. Дотримуйтесь вказівок й рекомендацій щодо дозування миючих засобів. З мийними засобами поводитись економно, щоб не зашкодити довкіллю, Дотримуватися вказівок по техніці безпеки, наведених на упаковці засобів для чищення.

Засоби для чищення Karcher гарантиють безперебійну роботу. Будь ласка, про-

консультуйтеся з нами або відішліть запит на отримання нашого каталогу або інформаційних матеріалів щодо засобів для чищення.

→ Встановити пляшку з мийним засобом у пляшкотримач на пристрої або поставити каністру з мийним засобом близько із пристроєм. Із пристроєм можливо одночасно використовувати два різних мийні засоби.
→ Витягнути всмоктувальний шланг для мийного засобу та занурити його в пляшку або каністру з мийним засобом.
→ Нагвинтити різьбову кришку на пляшку або каністру.
→ Установити форсунку на „CHEM“.

→ Дозуючий клапан миючого засобу встановити на необхідний мийний засіб та необхідну концентрацію.

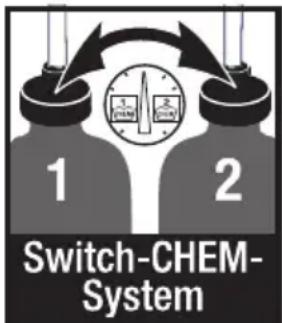

Switch-CHEM- System

Рекомендовані методи очищення

→ Розпилити невелику кількість засобу для чищення на суху поверхню та за- лишити діяти (не висихати).
→ Розчинений бруд змити струменем під тиском.
→ Після експлуатації занурити фільтр у чисту воду. Дозуючий клапан встановити на найвищу концентрацію мийного засобу. Запустити прилад і через одну хвилину прополоскати.

Переривання роботи

→ Закрити ручний пістолет-розпилю- вач.
Пристрій вимикається.

→ Відкрити ручний пістолет-розпилю- вач.

Пристрій вмикається знову.

Вимкнути пристрій

→ Закрийте подачу води.
→ Відкрити ручний пістолет-розпилювач.
→ Увімкнути насос за допомогою вимика- ча пристрою та дати йому попрацюва- ти 5-10 секунд.

→ Закрити ручний пістолет-розпилювач.

→ Встановити вимикач на „0/OFF“.

→ Витягуйте штепсельну вилку з розетки тільки сухими руками.

→ Від'єднайте водопостачання.

→ Запустіть ручний розпилювач, доки пристрій не залишиться без напору.

→ Зафіксувати пістолет-розпилювач, перемістивши запобіжний фіксатор уперед.

Тільки для HD 9/20-4...:

⚠НЕБЕЗПЕКА

Небезпека опіку гарячою водою. Залишки води можуть нагріватися у вимкне-ному приладі. Нагріта вода може розбризкуватись при від'єднанні шланга від подачі води, що може призвести до опіків. Від'єднувати шланг лише після охолодження пристрою.

Зберігати пристрій

→ Вставити ручний пістолет-розпилю- вач у тримач.
→ Шланг високого тиску змотати й пові- сити на підставку для шланга. або
Намотати шланг високого тиску на барабан. Вставити ручку рукоятки, щоб заблокувати барабан для шланга.
→ Обмотати сполучний кабель навколо тримача кабелю.
→ Закріпити штекер установленою кліпсою.

Захист від морозів

УВАГА

Мороз зашкодить апарату, якщо з нього повністю не спущено воду.

Прилад слід зберігати в захищеному від морозу приміщенні.

Якщо зберігання в місці, захищеному від морозу, неможливе:

→ Злийте воду.
→ Прогоніть стандартний засіб захисту від морозів через пристрій.

Вказівка:

Використати стандартні антифризи для автомобілів на гликолевій основі.

Дотримуйтеся інструкцій з використання антифризу.

→ Залиште прилад увімкненим на про- тязі не більше 1 хвилини, доки насос і трубопроводи не спорожняться.

Транспортування

⚠ОБЕРЕЖНО

Небезпека травм та пошкоджень! При транспортуванні слід звернути увагу на вагу пристрою.

УВАГА

Під час транспортування забезпечити захист спускового важеля від пошкодження.

→ При транспортуванні на велику відстань нести прилад за ручку.
→ У приладах без барабана для шланга під час перенесення тягову ручку слід поставити вниз. При перенесенні тримати прилад за рукоятку, а не за тягову ручку.
→ Перед транспортуванням у горизонтальному положенні вийняти пляшку з мийним засобом з пляшкотримача та закрити її.
→ При перевезенні апарату в транспортних засобах слід враховувати місцеві діючі державні норми, направлені на захист від ковзання та перекидання.

Зберігання

⚠ОБЕРЕЖНО

Небезпека травм та пошкоджень! При зберіганні звернути увагу на вагу пристрою.

Цей прилад має зберігатися лише у внутрішніх приміщеннях.

Догляд та технічне обслуговування

⚠️НЕБЕЗПЕКА

Небезпека травмування від випадково запущеного апарату і електрошоку. Перед проведенням будь-яких робіт з обслуговування пристрій слід вимкнути та витягнути штепсельну вилку з розетки.

Вказівка:

Старе мастило потрібно утилізувати тільки в передбачених для цього приймальних пунктах. Будь ласка, здавайте відпрацьоване масло саме там. Забруднення довкілля старим мастилом карається.

Обстеження безпечності/договір технічного обслуговування

Ви завжди можете домовитися з вашим торговельним представником про регулярне проведення технічного огляду або укласти договір техобслуговування. Звертайтеся до нас за консультацією!

Перед кожним застосуванням

→ Перевірити сполучний кабель на предмет ушкоджень (небезпека враження струмом), пошкоджений кабель слід негайно замінити в уповноваженій сервісній службі/електриком.
→ Перевірти на пошкодження рукав ви- сокого тиску (опасність розриву). Пошкодженний рукав високого тиску потребно негайно замінити.
→ Перевірте пристрій (насос) на герметичність. З краплі води за хв. є допустимими та можуть виходити на зовнішню поверхню пристрою. При більшій негерметичності викликайте службу технічної підтримки.

Кожного тижня

→ Перевірка рівня мастила При молокообразній консистенції мастила (вода в мастилі) слід негайно звернутися до сервісної служби.
→ Очистити сітчастий фільтр елементу підключення подачі води.
→ Очистити фільтр у всмоктувальному шлангові миючого засобу.

Тільки для HD 9/20-4:

Почистіть фільтр тонкого очищення.

→ Усуньте тиск з приладу.
→ Вигвинтити кріпильні гвинти кришки приладу, зняти кришку.
→ Викрутіть штепсельну розетку з фільтром.
→ Почистіть фільтр чистою водою чи струменем повітря під тиском.
→ Знову зберіть у зворотній послідов- ності.

Кожні 500 годин роботи, не рідше одного разу на рік

→ Технічне обслуговування пристрою може виконувати сервісна служба.
→ Заміна мастила.

Заміна мастила

Вказівка:

Кількість і вид мастила див. в розділі «Технічні дані».

→ Вигвинтити кріпильні гвинти кришки приладу, зняти кришку.
→ Зняти кришку бака для мастила.
→ Перекинути апарат уперед.
→ Спустить олію з контейнера.
→ Повільно залити нове мастило; пухирці повітря повинні вийти.
→ Одягнути кришку бака для мастила.
→ Закріпити кришку приладу.

Допомога у випадку неполадок

⚠️НЕБЕЗПЕКА

Небезпека травмування від випадково запущеного апарату і електрошоку.

– Перед проведенням будь-яких робіт з обслуговування пристрій слід ви- мкнути та витягнути штепсельну вилку з розетки.
– Електричні конструктивні елементи повинні перевірятися тільки вповноваженою сервісною службою.
– При пошкодженнях, не зазначених у цьому розділі, у випадку сумніву або при чіткій вказівці слід звертатися до уповноваженої сервісної служби.

Пристрій не працює

→ Перевірити сполучний кабель на предмет пошкоджень.
→ Перевірити напругу в мережі.
→ Встановіть вимикач приладу в положення "0" і дайте двигуну охолонути протягом 5 хвилин.
Якщо після цього знову з'явиться несправність, доручіть перевірку приладу сервісній службі.
→ При електричних несправностях слід звертатися до сервісної служби.

Пристрій не працює під тиском

→ Встановити форсунку на „високий тиск“.
→ Почистити сопло.
→ Замінити насадку.
→ Видалити повітря з приладу (див. "Введення в експлуатацію").
→ Перевірити о'бєм подачі води (див. розділ "Технічні дані").
→ Очистити сітчастий фільтр елементу підключення подачі води.
→ Перевірити всі труби і шланги, що ведуть до насоса.
→ При необхідності, звернутися до сервісної служби.

Насос негерметичний

3 краплі води за хв. є допустимими та можуть виходити на зовнішню поверхню пристрою. При більшій негерметичності викликайте службу технічної підтримки.

→ При сильному протікANNІ перевірити прилад у сервісному центрі.

Насос стукає

→ Перевірити на герметичність усмоктувальний шланг для води і мийного засобу.
→ Закрити клапан-дозатор мийного за- собу при експлуатації без мийного засобу.
→ Видалити повітря з приладу (див. "Введення в експлуатацію").
→ При необхідності, звернутися до сервісної служби.

Засіб для чищення не всмоктується

→ Установити форсунку на „CHEM“.
→ Перевірити/прочистити всмоктуючий шланг для засобів для чищення з фільтром.
→ Відкрити або перевірити/прочистити дозувальний клапан мийного засобу.
→ При необхідності, звернутися до сервісної служби.

Приладдя й запасні деталі

Слід використовувати лише оригінальні комплектуючі та оригінальні запасні деталі, тому що саме вони гарантують безпечну та безперебійну експлуатацію приладу.

Інформація щодо комплектуючих та запасних деталей міститься на сайті www.kaercher.com.

Гарантія

У кожній країні діють умови гарантії, наданої відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуваємо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки.

Заява при відповідність Європейського співтовариства

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає свою силу.

Продукт: Очищувач високого тиску

Тип: 1.524-xxx

Відповідна директива ЄС

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/€C

Прикладні гармонізуючі норми

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 62233: 2008

HD 6/11, HD 6/15, HD 7/12, HD 7/18,

HD 9/19

EN 61000-3-3: 2006

HD 6/16, HD 9/20:

EN 61000-3-11: 2000

Застосовуваний метод оцінки відповідності

2000/14/ЄС: Доповнення V

Рівень потужності дБ(А)

	Виміряний:	Гарантова-ний:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

Уповноважений співробітник по веденню документообігу:

S. Reiser

Alfred Kärcher SE & Co. KG

Технічні характеристики

Тип HD 6/11-4 M		1.524-901.0	HD 6/15-4 M1.524-907.0	HD 6/16-4 M1.524-900.01.524-903.01.524-909.0
				HD 6/16-4 MX1.524-904.0
GB AU EU
Під'єднання до мережі
Напруга В 100 240 230
Тип струму Гц 1~ 50
Число оборотів двигуна 1/хв. 1400
Загальна потужність кВт 2,9 3,3 3,4
Запобіжник (інертний, Char. С) А 30 16
Ступінь захисту IPX5
Максимальний допустимий опір мережі	Ом	-		0,294+j0,184
Подовжувач 30 м	мм^2	2,5
Підключення водопостачання
Температура струменя (макс.)	°C	60
Об'єм, що подається (мін).	л/г (л/хв)	600 (10)
Глибина всмоктування з відкритого кон-тейнера (20 °C)	м	0,5
Тиск, що подається (макс.)	МПа 1
Робочі характеристики
Робочий тиск води (зі стандартною форсункою)	МПа	3...11	3...15	3...16
Розмір стандартної форсунки		045 040 038
Макс. робочий тиск	МПа	14	18	19
Об'єм подачі	л/г (л/хв)	250...600(4,2...10)	300...600 (5...10)
Всмоктування миючого засобу л/г (л/хв)		0...40 (0...0,7)
Сила віддачі пістолета-розпилювача (макс.)	Н	30
Значення встановлене згідно EN 60335-2-79
Значення вібрації рука-плече
Ручний розпилювач	м/с^2	<2,5
Вихлопне сопло	м/с^2	<2,5
Небезпека К	м/с^2	1
Рівень шуму L_рА	дБ(А)	69
Небезпека K_рА	дБ(А)	1
Рівень потужності шуму L_WA + небезпека K_WA	дБ(А)	84
Робочі матеріали
Кількість мастила	I	0,5
Вид мастила		SAE 15W40
Розміри та вага
Довжина	мм	554
ширина	мм	509
висота	мм	1000
Вага без додаткового обладнання (МХ)	кг	44,5	54	48 (50)
Тип HD 7/12-4 М		1.524-902.0	HD 7/16-4 M1.524-911.0	HD 7/18-4 M1.524-910.01.524-913.01.524-912.0
				HD 7/18-4 MX1.524-914.0
КАР КАР			EU
Під'єднання до мережі
Напруга В 220 400
Тип струму Гц 1~ 60 3~ 60 3~ 50
Число оборотів двигуна 1/хв. 1400 1680	1400
Загальна потужність кВт 3,5 4,1 4,7
Запобіжник (інертний, Char. С)	А	20 16
Ступінь захисту		IPX5
Максимальний допустимий опір мережі	Ом	-	-	-
Подовжувач 30 м	мм^2	4,0 2,5 2,5
Підключення водопостачання
Температура струменя (макс.)	°C	60
Об'єм, що подається (мін).	л/г (л/хв)	700 (11,7)
Глибина всмоктування з відкритого кон-тейнера (20 °C)	м	0,5
Тиск, що подається (макс.)	МПа	1
Робочі характеристики
Робочий тиск води (зі стандартною форсункою)	МПа	3...12 3...16	3...18
Розмір стандартної форсунки		054 045 042
Макс. робочий тиск	МПа	14	19	21
Об'єм подачі	л/г (л/хв)	300...700 (5...11,67)
Всмоктування миючого засобу	л/г (л/хв)	0...40 (0...0,7)
Сила віддачі пістолета-розпилювача (макс.)	Н	30	35	37
Значення встановлене згідно EN 60335-2-79
Значення вібрації рука-плече
Ручний розпилювач	м/с^2	<2,5
Вихлопне сопло	м/с^2	<2,5
Небезпека К	м/с^2	1
Рівень шуму L_рA	дБ(А)	69 75
Небезпека K_рA	дБ(А)	1
Рівень потужності шуму L_WA + небезпека K_WA	дБ(А)	84 90
Робочі матеріали
Кількість мастила	I	0,5
Вид мастила		SAE 15W40	SAE 90 Hypoid
Розміри та вага
Довжина	ММ	554
ширина	ММ	509
висота	ММ	1000
Вага без додаткового обладнання (МХ)	кг	47,5	44,5	49 (52)
Тип HD 9/18 М		1.524-916.0	HD9/19 M1.524-915.01.524-919.0	HD 9/20-4 M1.524-924.0
				HD 9/20-4 MX1.524-927.0
КАР ЕУ ЕУ
Під'єднання до мережі
Напруга В 220 400
Тип струму Гц 3~ 60 3~ 50
Число оборотів двигуна 1/хв. 3370 2800	1400
Загальна потужність кВт 6,7 6,8 6,9
Запобіжник (інертний, Char. С)	А	20 16
Ступінь захисту		IPX5
Максимальний допустимий опір мережі	Ом	-	-	0,222+j0,139
Подовжувач 30 м	мм^2	4,0	2,5
Підключення водопостачання
Температура струменя (макс.)	°C	60
Об'єм, що подається (мін).	л/г (л/хв)	900 (15)
Глибина всмоктування з відкритого кон-тейнера (20 °C)	м	0,5
Тиск, що подається (макс.)	МПа	1
Робочі характеристики
Робочий тиск води (зі стандартною форсункою)	МПа	18 4...18	5 4...20
Розмір стандартної форсунки		053 050
Макс. робочий тиск	МПа	23	22,5	22
Об'єм подачі	л/г (л/хв)	900 (15)	450...890(7,5...14,8)	460...900(7,7...15)
Всмоктування миючого засобу	л/г (л/хв)	0...40 (0...0,7)
Сила віддачі пістолета-розпилювача (макс.)	Н	49
Значення встановлене згідно EN 60335-2-79
Значення вібрації рука-плече
Ручний розпилювач	м/с^2	<2,5
Вихлопне сопло	м/с^2	3,0		1,5
Небезпека К	м/с^2	1
Рівень шуму L_рA	дБ(А)	76 75
Небезпека K_рA	дБ(А)	2		1
Рівень потужності шуму L_WA + небезпека K_WA	дБ(А)	91 88
Робочі матеріали
Кількість мастила	I	0,5 0,75
Вид мастила		SAE 90 Hypoid
Розміри та вага
Довжина	мм	554
ширина	мм	509
висота	мм	1000
Вага без додаткового обладнання (МХ)	кг	48,6	42,1 (49)47 (55)	48 (50)
