Indholdsfortegnelse

Maskinelementer..... DA 1

Sikkerhedsanvisninger ..... DA 1

Bestemmelsesmæssig anvendelse .... DA 2

Sikkerhedsanordninger..... DA 2

3 Højtrykstilslutning EASY!Lock

4 Vandtilslutning

5 Manometer

6 Oliestandsmåler

7 Oliebeholder

8 S k æ r m

9 A f b r y d e r

10 Fastspændingsskrue maskinskærm

11 Slangeopbevaring

12 Holder til håndsprøjtepistolen

13 Mundstykke

14 Dysens marking

15 Strålerør EASY!Lock

16 Tryk-/mængderegulering (ikke ved HD 9/18 M)

17 Håndspøjtepistol EASY!Force

18 Låsetap

19 Aftrækker

20 Sikringshändtag

21 Højtryksslange EASY!Lock

22 Bøjle

23 Kabelholder

24 Rensemiddel-doseringsventil

25 Sugeslange til rengøringsmiddel med filter og skruelåg

26 Flaskeholder til rengøringsmiddel

27 Håndsving

28 Slangetromme.

Farvekodning

- Betjeningselementer til rengøringsprocessen er bul.

Sikkerhedsanvisninger

- Inden første ibrugtagelse skal betjeningsvejledningen og sikkerhedshenvisningerne nr. 5.951-949.0 læses!

– De pågældende nationale love til væskestrålere skal overholdes.

– De pågældende nationale love til forebyggelse imod ulykkestilfælde skal overholdes. Væskestrålere skal kontrolleres regelmæssigt og resultaterne fra kontrollen skal skiftligt dokumenteres.

– Der må ikke foretages ændringer på maskinen/tilbehøret.

Faregrader

⚠️FARE

Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden

ADVARSEL

Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden.

⚠FORSIGTIG

Henviser til en mulig farlig situation, der kan føre til lette personskader.

BEMAERK

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Symboler på apparatet

Højtryksstråler kan være farlige, hvis de ikke anvendes korrekt.

Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod højtryksrenseren.

Ifølge de gældende love, må ma- skinen aldrig anvendes på drikke- vandsnettet uden en systemsepa- rator. Der skal anvendes en veleg- net systemseparator fra Kärcher en ternativ systemseparator ifølge EN type BA.

Tilslut aldrig en systemadskiller direkte til maskinen, men til drikkevandsforsyningen.

Bestemmelsesmæssig anvendelse

Denne højtryksrenser må kun anvendes
– til rengøring med lavtryksstråle og rengø- ringsmiddel (f.eks. rengøring af maskiner, biler, bygningsværker og værktøj),
– til rengøring med højtryksstråle uden rengøringsmiddel (f.eks. rengøring af facader, terrasser, haveredskaber).
Til hårdnakket tilsmudsning anbefaler vi snavsfræseren som ekstra tilbehør.
Ved HD...Plus er snavsfræseren inkluderet i leveringen.

Krav til vandets kvalitet:

BEMAERK

Der må kun bruges rent vand som højtryks-medium. Tilsmudsninger fører til for tidligt slid eller aflejringer.

Hvis der anvendes recyclingvand, må følgende grænseværdier ikke overskrides.

ph-værdi 6,5...9,5
elektrisk ledningsevne* Ledningsev-ne ferskvand +1200 μS/cm
afskedelige stoffer ** < 0,5 mg/l
stoffer som kan filtres ud ***	< 50 mg/l
Kulbrinter < 20 mg/l
Klorid < 300 mg/l
Sulfat < 240 mg/l
Calcium < 200 mg/l
Total hårdhed < 28 °dH	< 50 °TH< 500 ppm (mg CaCO3/l)
Jern < 0,5 mg/l

Mangan < 0,05 mg/l
Kobber < 2 mg/l
Aktivklor	< 0,3 mg/l
fri for dårlige lugter
* Maks. ialt 2000 μS/cm** Prøvevolumen 1 l, aflejringstid 30 min*** ingen slibende stoffer

Sikkerhedsanordninger

Sikkerhedsanordningerne tjener brugerens beskyttelse og må ikke sættes ud af drift eller ignoreres i deres funktion.

Overstrømsventil med trykafbryder

Ved reducering af vandmængden med tryk-/mængdereguleringen åbnes overstrømningsventilen og en del af vandet flyder tilbage til pumpesugesiden.

Hvis håndsprøjtepistolens aftrækker slippes, frakobles højtrykspumpen af en trykkontakt, og højtryksstrålen stopper. Hvis aftrækkeren trækkes, kobler trykkontakten pumpen til igen.

Sikkerhedsventil

Sikkerhedsventilen åbner, när det tilladte driftsovertryk kommer ned under det tilladte niveau; vandet strømmer tilbage til pumpesugesiden.

Overstrømsventil, trykafbryder og sikkerhedsventil er indstillet og plomberet fra fabrikken.

Indstilling foretages udelukkende fra kundeservice.

Miljøbeskyttelse

	Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.
	Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Elektriske og elektroniske maskiner indeholder ofte bestanddele, der ved forkert omgang eller forkert bortskaffelse kan udgøre en mulig fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse bestanddele imidlertid nødvendige. Maskiner kendetegnet med dette symbol må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

→ Aflæse oliestandsmåleren ved stående maskine. Oliestanden skal være ligge oven for begge indikatorer.

Aktivere udluftningen af oliebeholderen

→ Skru maskinskærmens fastspændingsskrue ud, fjern skærmen.
→ Spidsen på oliebeholderens dæksel skæres af.
→ Fastgøre skærmen.

Montering af tilbehør

Bemærk: EASY!Lock-systemet forbinder hurtigt og sikkert komponenterne med kun en omdrejning takket være hurtiggevindet.

→ Monter dysen på strålerøret (markering på positioneringsringen oppe), og spænd den fast med hånden.

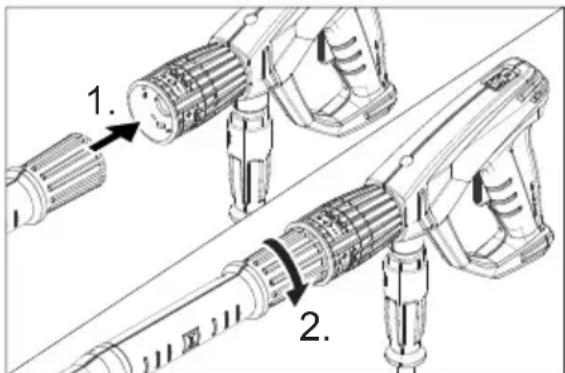

→ Forbind strålerøret med håndsprøjtepi-stolen og spænd det fast med hånden (EASY!Lock).

Ved maskiner uden slangetromle:

→ Forbind højtryksslangen med maskinens håndsprøjtepistol og spænd den fast med hånden (EASY!Lock).

Ved maskiner med slangetromle:

→ Sæt håndsvinget ind i slangetromlens aksel og lad den gå i hak.
→ Højtryksslangen lægges udstrakt ud inden den rulles sammen.
→ Højtryksslangen vikles jævnligt op på slangetromlen ved at dreje håndsvinget. Drejeretningen vælges således, at højtryksslangen ikke knækkes.
→ Forbind højtryksslangen med håndsprøjtepistolen og spænd den fast med hånden (EASY!Lock).

Ibrugtagning

ADVARSEL

Risiko for tilskadekomst! Maskinen, tilbehør, tilførselsledninger og tilslutninger skal være i fejlfri tilstand. Hvis apparatet ikke er i en fejlfri tilstand, må det ikke benyttes.

El-tilslutning

⚠️FARE

Fare på grund af elektrisk stød.

• Maskinen skal tvingende sættes til el-nettet med et stik. En forbindelse med strømforsyningen via en forbindelse som ikke kan adskilles, er forbudt. Stikket bruges som adskillelse fra strøm-nettet.
• Maskinen må kun sluttes til vekselstrøm.
• Den maksimal tilladelige netimpedans ved el-tilslutningspunktet (se tekniske data) må ikke overskrides. Hvis der er tvivl om netimpedansen af tilslutningspunktet, kontakt venligst energiforsyningsvirksomheden.
• Den anvendte forlængerlednings stik og tilkobling skal være vandtæt.

- Anvend et forlængerkabel med tilstrækkelig diameter (se „Tekniske data“) og kablet rulles helt fra kabeltromlen.

Se typeskilt/tekniske data for tilslutningsværdier

→ Rul netkablet af og læg det på gulvet.
→ Sæt stikket i en stikkontakt.

Vandtilslutning

Tilslutning til vandledningen

ADVARSEL

Læg mærke til vandforsyningsselskabets reglementer.

Ifølge de gældende love, må ma- skinen aldrig anvendes på drikke- vandsnettet uden en systemsepa- rator. Der skal anvendes en velegnet systemseparator fra Kärcher eller en alternativ systemseparator ifølge EN 12729 type BA.

Tilslut aldrig en systemadskiller direkte til maskinen, men til drikkevandsforsyningen. Tilslutningsværdier, se venligst tekniske data.

→ Tilslut tilløbsslangen (min. længde 7,5 m, min. diameter 1") på maskinens vandtilslutning og på vandtilløbet (f.eks. vandhanen).

Bemærk:

→ Åbn for vandtilløbet.

Opsugning af vand fra åbne beholdere

→ Skru sugeslangen (best.-nr. 4.440-270.0) på vandtilslutningen.
→ Fastgør filteret (bestillingsnr. 4.730-012.0) på sugeslangen
→ Aflufte maskinen: Skru dysen af. Lad maskinen køre så længe, indtil van- det træder blæsefrit ud. Lad maskinen kære evt. 10 sekunder - sluk den. Gentag denne procedure flere gange.

→ Sluk for maskinen og skru dysen på igen.

Betjening

⚠️FARE

Eksplosionsrisiko!

Brændbare væsker må ikke sprøjtes.

Overhold de gældende sikkerhedsforskrifter ved anvendelse af højtryksrenseren i fareområder (f.eks. tankstationer).

Risiko for tilskadekomst! Under arbejdet skal håndsprøjtepistolen og strålerøret holdes fast med begge hænder.

Risiko for tilskadekomst! Aftrækkeren og sikingshåndtaget må ikke komme i klemme under driften.

Risiko for tilskadekomst! Kontakt kundeservice, hvis sikringshåndtaget er defekt.

Fare for personskader pga. højtryks-vandstrålen. Skub låsetappen på håndsprøjtepi-stolen fremad, før der arbejdes på maski-nen.

⚠FORSIGTIG

Rengør motoren kun på steder med tilsvarende olieudskiller (miljøbeskyttelse).

BEMAERK

Tilstopningsfare. Læg dyserne kun i tilbehørsholderen med mundingen opad.

Åbning/lukning af håndsprøjtepistolen

→ Åbn håndsprøjtepistolen: Betjen sikringshåndtaget og aftrækkeren.

→ Luk håndsprøjtepistolen: Slip sikringshåndtaget og aftrækkeren.

Drift med højtryk

Bemærk:

Maskinen er udstyret med en trykkontakt. Motoren kører kun, hvis håndsprøjtepistolen er åben.

→ Højtryksslangen skal rulles helt af slangetromlen.
→ Sæt hovedafbryderen på "I".
→ Afsikr håndsprøjtepistolen ved at skubbe låsetappen tilbage.
→ Åbn håndsprøjtepistolen.
→ Arbejdstryk og vandmængde indstilles (+/-) ved at dreje (trinløs) på tryk- og mængdereguleringen.

Kun ved HD 9/20-4...:

Ved ringeste transportmængde sørger motorens overskudsvarme for en vandopvarmning på ca. 15 °C.

Vælge strålemåde

→ Luk håndsprøjtepistolen.
→ Drej dysens hus indtil det ønskede symbol stemmer overens med markeringen:

	Højtryks-rundstråle (0°) til særlig hårdnakkede tilsmudsninger
	Lavtryk-fladstråle (CHEM) til drift med rensemiddel eller rensning med lav tryk
	Højtryks-fladstråle (25°) til store tilsmudsede arealer

Drift med rengøringsmiddel

ADVARSEL

Uegnet rensemiddel kan føre til skader på maskinen og på objektet som skal renses.

Der må kun bruges rensemidler som er godkendt af Kärcher. Følg doseringsanvisninger og henvisninger, der er vedlagt rengøringsmidlerne. Spar på rengøringsmidlet af hensyn til miljøet.

Tag højde for sikkerhedsanvisningerne på rensemidlerne.

Kärcher-rensemidler garanterer for et uforstyrret arbejde. Søg venligst om råd og bestil vores katalog eller informationsblade til rensemidler.

→ Placer flasken med rengøringsmiddel i flaskeholderen på maskinen eller stil dunken med rengøringsmiddel ved siden af maskinen. Der kan placeres to forskellige rengøringsmiddel i højtryksrenseren samtidig.
→ Træk sugeslangen til rengøringsmidlet ud og dyk den ind i rengøringsmidlets flaske eller dunk.
→ Skru skruelåget på flasken eller dunken.
→ Stil dysen på "CHEM".

→ Indstil doseringsventilen til rengøringsmiddel på det ønskede ren-gøringsmiddel og den ønskede koncentration.

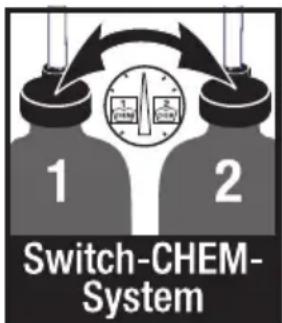

1 2 Switch-CHEM- System

Anbefalet rensemetode

→ Sprøjt lidt rengøringsmiddel på den tørre overflade og lad det virke (skal ikke tørre).
→ Spul den løsnede snavs af med højtryksstrålen.
→ Efter brugen skal filteret dykkes i klart vand. Stil doseringsventilen til den stærkeste rensemiddelkoncentration. Start maskinen og skyld et minut klar.

Afbrydelse af driften

→ Luk håndsprøjtepistolen. Maskinen frakobles.
→ Åbn håndsprøjtepistolen. Maskinen kobles til igen.

Sluk for maskinen

→ Luk vandtilførslen.
→ Åbn håndsprøjtepistolen.
→ Tænd pumpen på kontakten og lad den køre i 5-10 sekunder.
→ Luk håndsprøjtepistolen.
→ Sæt startknappen på "0/OFF".
→ Netstikken bør kun trækkes ud af stikdåsen med tørre hænder.
→ Fjern vandtilslutningen.
→ Betjen sprøjtepistolen indtil maskinen er fri for tryk.
→ Sikr håndsprøjtepistolen ved at skubbe låsetappen fremad.

Kun ved HD 9/20-4...:

⚠️FARE

Skoldningsrisiko på grund af varmt vand. Restvand, der bliver tilbage i højtryksrenseren, efter at der er slukket for den, kan blive varmet op. Når slangen fjernes fra vandtilførslen kan det opvarmede vand sprøjte ud og forårsage skoldninger. Fjern først slangen, når højtryksrenseren er kølet af.

Opbevaring af apparatet

→ Sæt håndsprøjtepistolen ind i holderen.
→ Højtryksslangen vikles op og hænges over slangeopbevaringen. eller
Højtryksslangen vikles op på slangetromlen. Skub svingehåndtagets arm ind for at blokere slangetromlen.
→ Tilslutningskablet vikles omkring kabelholderen.
→ Fastgør stikket med den monterede klip.

Frostbeskyttelse

BEMAERK

Frost ødelægger maskinen hvis den ikke fuldstændig tømmes for vand.

Maskinen opbevares et frostfrit sted.

Hvis det ikke er muligt at opbevare maskinen et frostfrit sted:

→ Vand afledes.
→ Pump almindeligt frostbeskyttelsesmiddel igennem maskinen.

Bemærk:

Brug et almindeligt frostbeskyttelsesmiddel til biler på glykolbasis.

Tag hensyn til frostvæskeproducentens instruktioner.

→ Maskinen skal køre max. 1 minut indtil pumpen og ledningerne er tom.

Transport

⚠FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

BEMAERK

Beskyt aftrækkeren mod beskadigelser under transport.

→ Træk højtryksrenseren i håndtaget, när den skal transporteres over længere strækninger.
→ Hos maskiner uden slangetromle skal skydebøjlen stilles nedad til transporten. Tag fat i håndtaget og ikke i bøjlen, när maskinen skal bæres.
→ Hvis maskinen skal transporteres liggende, skal flaskerne med rengøringsmiddel tages ud af flaskeholderen og lukkes.
→ Ved transport i biler skal renseren fast-spændes i.h.t. gældende love.

Opbevaring

⚠FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring. Denne maskine må kun opbevares indendørs.

Fare for tilskadekomst på grund af utilsigtet startende maskine og elektrisk stød.

Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.

Bemærk:

Spildolie må kun bortskaffes via de dertil påtænkte samlingssteder. Afgiv venligst spildolie der. Forurening af miljøet med spildolie er strafbart.

Sikkerhedsinspektion/ servicekontrakt

De kan aftale en regelmæssig sikkerhedsinspektion med deres forhandler eller aftale en vedligeholdelseskontrakt. Søg rådgivning.

Før hver brug

→ Kontroller tilslutningskablet for skader (fare for elektrisk stød), tilslutningskabler med skader skal omgående udskiftes af en godkendt kundeservice/el-installatør.
→ Højtryksslangen skal kontrolleres med hensyn til skader (bristefare). Udskift beskadigede højtryksslanger med det samme.
→ Kontroller maskinen (pumpen) med hensyn på tæthed. 3 vanddråber per minut er tilladt og kan udtræde på maskinens bund. Ved stærkere utæthed kontakt kundeservice.

En gang om ugen

→ Kontroller oliestanden Kontakt kunde-service omgående ved mælkeagtig olie (vand i olien).
→ Rens vandtilslutningens filter.
→ Rens filteret på rensemiddelsugeslangen.

Kun HD 9/20-4:

Rense finfilteren.

→ Maskinen skal være uden tryk.
→ Skru maskinskærmens fastspændingsskrue ud, fjern skærmen.
→ Skru låget med filteret af.
→ Rens filteret med rent vand eller trykluft.
→ Monter i omvendt rækkefølge.

Hver 500. driftstime, mindst en gang om året

→ Lad kundeservice gennemføre vedligeholdelsen.
→ Udskift olien.

Olieskift

Bemærk:

Oliemængde- og type, se "Tekniske data".

→ Skru maskinskærmens fastspændingsskrue ud, fjern skærmen.
→ Tag dækslet af beholderen.
→ Vip maskinen fremad.
→ Tøm olien i opsamlingsbeholderen.
→ Påfyld langsomt ny olie; luftblærer skal slippe ud.
→ Sæt dækslet på beholderen.
→ Fastgøre skærmen.

Hjælp ved fejl

⚠️FARE

Fare for tilskadekomst på grund af utilsigtet startende maskine og elektrisk stød.

• Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.
• El-komponenter må kun kontrolleres og repareres af en godkendt kundeservice.
• I tvivlstilfælde eller ved udtrykkelige henvisninger skal De kontakte en godkendt kundeservice ved fejl, som ikke nævnes i dette kapitel.

Maskinen kører ikke

→ Kontroller tilslutningskablet for skader.
→ Kontroller netspændingen.
→ Hovedafbryderen stilles på "0" og moto-ren skal køle ned for min. 5 minutter. Hvis denne fejl forekommer igen skal ma-skinen kontrolleres fra kundeservice.
→ Kontakt kundeservice i fald af en elektrisk defekt.

Maskinen kommer ikke op på det nødvendige tryk

→ Stil dysen til "Højtryk".
→ Rens dyserne.
→ Erstat dysen.
→ Afluft maskinen (se " Ibrugtagning").
→ Kontroller tilførselsmængden (se tekniske data).
→ Rens vandtilslutningens filter.
→ Kontroller alle tilførselsledninger til pumpen.
→ Kontakt kundeservice efter behov.

Pumpen utæt

3 vanddråber per minut er tilladt og kan udtræde på maskinens bund. Ved stærkere utæthed kontakt kundeservice.

→ Ved stærkere lækage skal maskinen kontrolleres af kunde-service.

Pumpen banker

→ Kontroller sugeledningen til vand og rensemiddel for utæthed.
→ Luk rensemidlets doseringsventil ved drift uden rensemiddel.
→ Afluft maskinen (se "Ibrugtagning").
→ Kontakt kundeservice efter behov.

Rensemiddel bliver ikke indsuget

Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen.

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Højtryksrenser

Type: 1.524-xxx

Gældende EU-direktiver

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 62233: 2008

HD 6/11, HD 6/15, HD 7/12, HD 7/18, HD 9/19

EN 61000-3-3: 2006

HD 6/16, HD 9/20:

EN 61000-3-11: 2000

Anvendte overensstemmelsesvurderingsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

	Målt: Garanteret:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

H. Jenner

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Type HD 6/11-4 M		1.524-901.0	HD 6/15-4 M1.524-907.0	HD 6/16-4 M1.524-900.01.524-903.01.524-909.0
				HD 6/16-4MX1.524-904.0
GB AU EU
Nettilslutning
Spænding V 100 240 230
Strømtype Hz 1~ 50
Motor-omdrejningstal 1/min 1400
Tilslutningseffekt kW 2,9 3,3 3,4
Sikring (forsinket, char. C) A 30 16
Kapslingsklasse		IPX5
Maksimalt tilladelig netimpedans	Ohm - 0,2	94+j0,184
Forlængerkabel 30 m	mm2	2,5
Vandtilslutning
Forsyningstemperatur, maks.	°C	60
Forsyningsmængde, min.	l/h (l/min)	600 (10)
Sugehøjde ud fra abn beholder (20 °C)	m	0,5
Tilførselstryk, maks.	MPa	1
Ydelsesdata
Arbejdstryk vand (med standarddyse)	MPa	3...11	3...15	3...16
Standarddysens dysestørrelse		045 040	038
Max. driftsovertryk	MPa 14	18	19
Kapacitet	l/h (l/min)	250...600(4,2...10)	300...600 (5...10)
Indsugning rensemiddel	l/h (l/min)	0...40 (0...0,7)
Sprøjtepistolens tilbagestødskraft max.	N	30
Oplyste værdier ifølge EN 60335-2-79
Hånd-arm vibrationsværdi
Håndsprøjtepistol	m/s2	<2,5
Strålerør	m/s2	<2,5
Usikkerhed K	m/s2	1
Lydtryksniveau LpA	dB(A)	69
Usikkerhed KpA	dB(A)	1
Lydeffektniveau LWA+ usikkerhed KWA	dB(A)	84
Driftsstoffer
Oliemængde	I	0,5
Olietype:		SAE 15W40
Mål og vægt
Længde	mm	554
Bredde	mm	509
Højde	mm	1000
Vægt uden tilbehør (MX)	kg	44,5	54	48 (50)
Type HD 7/12-4 M		1.524-902.0	HD 7/16-4 M1.524-911.0	HD 7/18-4 M1.524-910.01.524-913.01.524-912.0
				HD 7/18-4MX1.524-914.0
KAP KAP EU
Nettilslutning
Spænding V 220 400
Strømtype Hz 1~ 60 3~ 60 3~ 50
Motor-omdrejningstal 1/min 1400 1680 1400
Tilslutningseffekt kW 3,5 4,1 4,7
Sikring (forsinket, char. C)	A	20	16
Kapslingsklasse		IPX5
Maksimalt tilladelig netimpedans	Ohm	-	-	-
Forlængerkabel 30 m	mm2	4,0 2,5 2,5
Vandtilslutning
Forsyningstemperatur, maks.	°C	60
Forsyningsmængde, min.	l/h (l/min)	700 (11,7)
Sugehøjde ud fra åbn beholder (20 °C)	m	0,5
Tilførselstryk, maks.	MPa	1
Ydelsesdata
Arbejdstryk vand (med standarddyse)	MPa	3...12	3...16	3...18
Standarddysens dysestørrelse		054	045	042
Max. driftsovertryk	MPa 14	19	21
Kapacitet	l/h (l/min)	300...700 (5...11,67)
Indsugning rensemiddel	l/h (l/min)	0...40 (0...0,7)
Sprøjtepistolens tilbagestødskraft max.	N	30	35	37
Oplyste værdier ifølge EN 60335-2-79
Hånd-arm vibrationsværdi
Håndsprøjtepistol m/s	2	<2,5
Strålerør	m/s2	<2,5
Usikkerhed K	m/s2	1
Lydtryksniveau LpA	dB(A)	69	75
Usikkerhed KpA	dB(A)	1
Lydeffektniveau LWA+ usikkerhed KWA	dB(A)	84	90
Driftsstoffer
Oliemængde	I	0,5
Olietype:		SAE 15W40	SAE 90 Hypoid
Mål og vægt
Længde	mm	554
Bredde	mm	509
Højde	mm	1000
Vægt uden tilbehør (MX)	kg	47,5	44,5	49 (52)
Type HD 9/18 M		1.524-916.0	HD9/19 M1.524-915.01.524-919.0	HD 9/20-4 M1.524-924.0
				HD 9/20-4MX1.524-927.0
KAP EU			EU
Nettilslutning
Spænding V 220 400
Strømtype Hz 3~ 60 3~ 50
Motor-omdrejningstal 1/min 3370 2800	1400
Tilslutningseffekt kW 6,7 6,8 6,9
Sikring (forsinket, char. C) A 20		16
Kapslingsklasse		IPX5
Maksimalt tilladelig netimpedans	Ohm	-	-	0,222+j0,139
Forlængerkabel 30 m	mm2	4,0	2,5
Vandtilslutning
Forsyningstemperatur, maks.	°C	60
Forsyningsmængde, min.	l/h (l/min)	900 (15)
Sugehøjde ud fra åbn beholder (20 °C)	m	0,5
Tilførselstryk, maks.	MPa	1
Ydelsesdata
Arbejdstryk vand (med standarddyse)	MPa	18	4...18,5	4...20
Standarddysens dysestørrelse		053 050
Max. driftsovertryk	MPa 23	22,5	22
Kapacitet	l/h (l/min)	900 (15)	450...890(7,5...14,8)	460...900(7,7...15)
Indsugning rensemiddel	l/h (l/min)	0...40 (0...0,7)
Sprøjtepistolens tilbagestødskraft max.	N	49
Oplyste værdier ifølge EN 60335-2-79
Hånd-arm vibrationsværdi
Håndsprøjtepistol	m/s2	<2,5
Strålerør	m/s2	3,0		1,5
Usikkerhed K	m/s2	1
Lydtryksniveau LpA	dB(A) 76	75
Usikkerhed KpA	dB(A)	2		1
Lydeffektniveau LWA+ usikkerhed KWA	dB(A) 91	88
Driftsstoffer
Oliemængde	I	0,5 0,75
Olietype:		SAE 90 Hypoid
Mål og vægt
Længde	mm	554
Bredde	mm	509
Højde	mm	1000
Vægt uden tilbehør (MX)	kg	48,6	42,1 (49)47 (55)	48 (50)

Sikkerhetsanvisninger

Systemskiller skal alltid kobles til vannforsyningen, ikke direkte på maskinen.

For hårdnakket smuss anbefales Roto-jetdyse, som er tilleggsutstyr.

Ved HD...Plus er smussfreser del av leveransen.

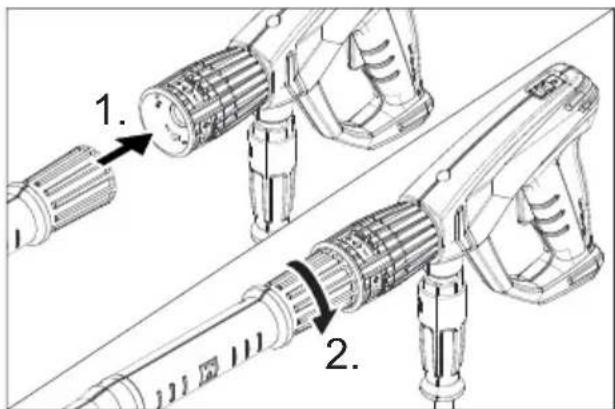

Henvisning: EASY!Lock-Systemet forbinder komponenter raskt og sikkert med en hurtigvinsj på kun en omdreining.

Systemskiller skal alltid kobles til vannforsyningen, ikke direkte på maskinen.

Ikke sprut ut brennbare væsker.

Dersom frostfri lagring ikke er mulig:

→ La apparatet gå i maks. 1 minutt til pumpe og slanger er tomme.

Transport

⚠FORSIKTIG

Anvendte overensstemmende normer

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 62233: 2008

HD 6/11, HD 6/15, HD 7/12, HD 7/18, HD 9/19

EN 61000-3-3: 2006

HD 6/16, HD 9/20:

EN 61000-3-11: 2000

Anvendt metode for samsvarsvurdering

Säkerhetsanvisningar

Symboler på apparaten
