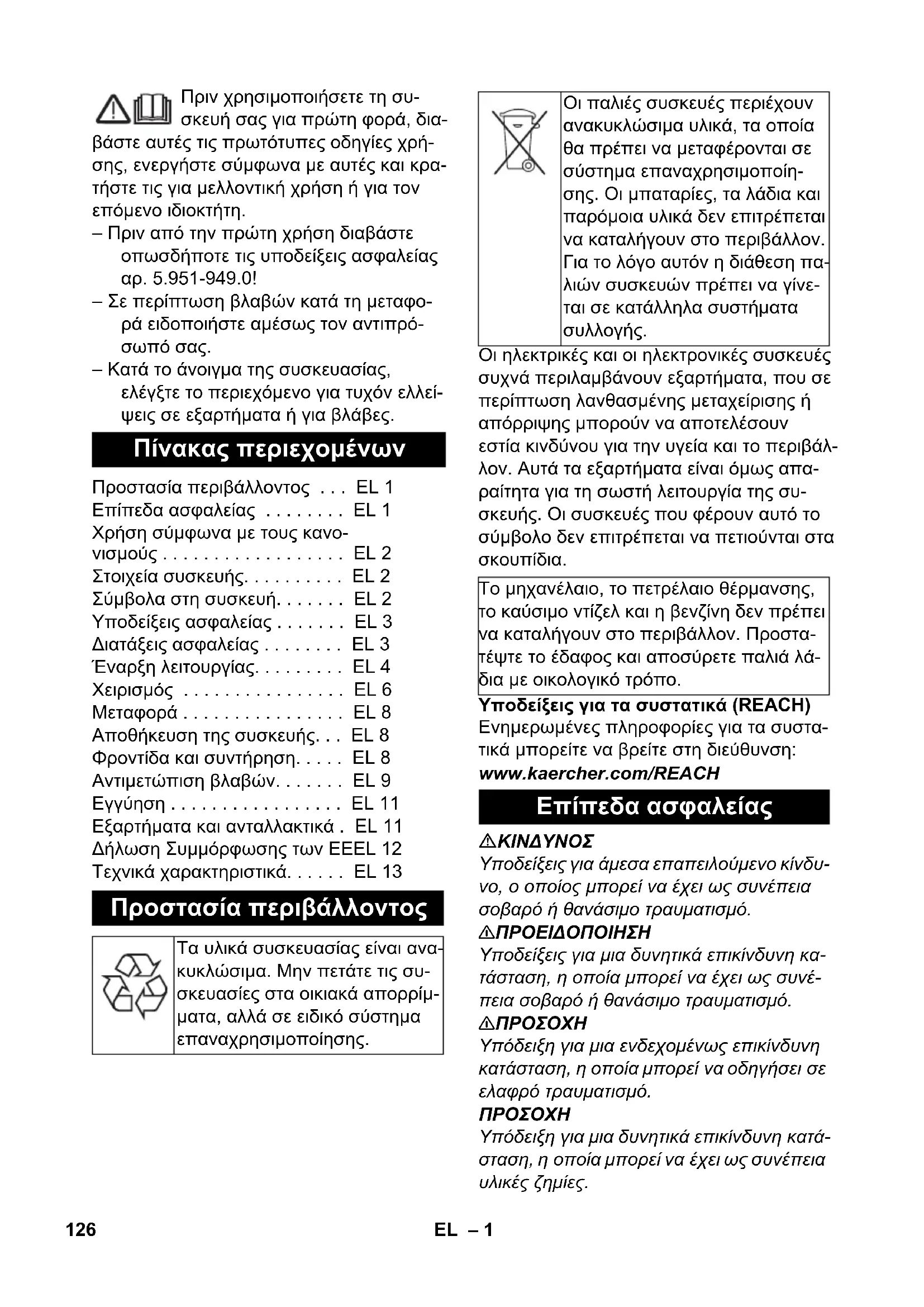

dB(A) 93 97 96 125FI– 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. – Πριν από την πρώτη χρήση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.951-949.0! – Σε περίπτωση βλαβών κατά τη μεταφο- ρά ειδοποιήστε αμέσως τον αντιπρό-

– Κατά το άνοιγμα της συσκευασίας, ελέγξτε το περιεχόμενο για τυχόν ελλεί- ψεις σε εξαρτήματα ή για βλάβες. Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περιλαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμένης μεταχείρισης ή απόρριψης μπορούν να αποτελέσουν εστία κινδύνου για την υγεία και το περιβάλ- λον. Αυτά τα εξαρτήματα είναι όμως απα- ραίτητα για τη σωστή λειτουργία της συ- σκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα

Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό.

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

Υπόδειξη για μια δυνητικά επικίνδυνη κατά- σταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες. Πίνακας περιεχομένων Προστασία περιβάλλοντος . . . EL 1 Επίπεδα ασφαλείας . . . . . . . . EL 1 Χρήση σύμφωνα με τους κανο- νισμούς . . . . . . . . . . . . . . . . . . EL 2 Στοιχεία συσκευής. . . . . . . . . . EL 2 Σύμβολα στη συσκευή. . . . . . . EL 2 Υποδείξεις ασφαλείας . . . . . . . EL 3 Διατάξεις ασφαλείας . . . . . . . . EL 3 Έναρξη λειτουργίας. . . . . . . . . EL 4 Χειρισμός . . . . . . . . . . . . . . . . EL 6 Μεταφορά . . . . . . . . . . . . . . . . EL 8 Αποθήκευση της συσκευής. . . EL 8 Φροντίδα και συντήρηση. . . . . EL 8 Αντιμετώπιση βλαβών. . . . . . . EL 9 Εγγύηση . . . . . . . . . . . . . . . . . EL 11 Εξαρτήματα και ανταλλακτικά . EL 11 Δήλωση Συμμόρφωσης των ΕEEL 12 Τεχνικά χαρακτηριστικά. . . . . . EL 13 Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμ- ματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίη- σης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση πα- λιών συσκευών πρέπει να γίνε- ται σε κατάλληλα συστήματα

Το μηχανέλαιο, το πετρέλαιο θέρμανσης, το καύσιμο ντίζελ και η βενζίνη δεν πρέπει να καταλήγουν στο περιβάλλον. Προστα- τέψτε το έδαφος και αποσύρετε παλιά λά- δια με οικολογικό τρόπο. Επίπεδα ασφαλείας 126 EL– 2 Χρησιμοποιείτε τη συσκευή καθαρισμού υψηλής πίεσης αποκλειστικά και μόνο: – για τον καθαρισμό μηχανημάτων, οχη- μάτων, κτιρίων, εργαλείων. – με τα εξαρτήματα και ανταλλακτικά που έχουν εγκριθεί από τον Οίκο Kδrcher. Εικόνες βλέπε σελίδα 2 1 Πιστόλι ψεκασμού χειρός EASY!Force 2 Κούμπωμα ασφαλείας 3 Σκανδάλη 4 Μοχλός ασφαλείας 5 Περιστρεφόμενος σύνδεσμος (όχι για το μοντέλο 16/15-4 Cage) 6 Ελαστικός σωλήνας υψηλής πίεσης EASY!Lock 7 Μετρητής ωρών λειτουργίας (προαιρε-

8 Αποθήκευση σωλήνα εκτόξευσης 9 Λαβή μεταφοράς 10 Στήριγμα ελαστικού σωλήνα/καλωδίου 11 Διακόπτης συσκευής 12 Πώμα 13 Ενδεικτική λυχνία κατάστασης λειτουρ- γίας / βλάβης 14 Καλώδιο σύνδεσης δικτύου με φις 15 Στόμιο πλήρωσης λαδιού (δοχείο λαδι- ού στο HD 25/15-4) 16 Υδραυλική σύνδεση με φίλτρο 17 Ρύθμιση πίεσης/ποσότητας 18 Θήκη εξαρτημάτων 19 Βίδα εκροής λαδιού 20 Ένδειξη στάθμης λαδιού 21 Σύνδεση υψηλής πίεσης EASY!Lock 22 Μανόμετρο 23 Δοκίδα μεταφοράς με γερανό 24 Ακροφύσιο Power με περικόχλιο 25 Άκαμπτος σωλήνας ψεκασμού EASY!Lock 26 Περιστρεφόμενος ρυθμιστής Servo- Press – Τα χειριστήρια για τη διαδικασία καθα- ρισμού είναι κίτρινα. – Τα χειριστήρια για τη συντήρηση και το σέρβις είναι ανοικτά γκρίζα. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τηρείτε τους κανονισμούς της υπηρεσίας υδροδότησης. Σύμφωνα με τους ισχύοντες κανο- νισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πό- σιμου νερού χωρίς διαχωριστή συ- στήματος. Να χρησιμοποιηθεί ένας κατάλ- ληλος διαχωριστής συστήματος της εταιρεί- ας KÄRCHER ή, εναλλακτικά, ένας διαχω- ριστής συστήματος κατά EN 12729 Τύπος BA. Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο.

Συνδέετε πάντα τον απομονωτή συστήμα- τος στην τροφοδοσία νερού και ποτέ απευ- θείας στη συσκευή. Χρήση σύμφωνα με τους κανονισμούς Στοιχεία συσκευής Αναγνωριστικό χρώματος Σύμβολα στη συσκευή Οι δέσμες υψηλής πίεσης μπορεί να αποδειχτούν επικίνδυνες σε περίπτω- ση μη ενδεδειγμένης χρή- σης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιη- μένο ηλεκτρικό εξοπλι- σμό ή στην ίδια τη συ-

Κίνδυνος πρόκλησης ζη- μιών από το παγωμένο νερό! Στη διάρκεια του χειμώνα, φυλάξτε τη συ

σκευή σε θερμαινόμενο χώρο ή αδειάστε την. 127EL– 3

Κίνδυνος τραυματισμού! – Χρησιμοποιείτε μόνο γνήσιους ελαστι- κούς σωλήνες υψηλής πίεσης. – Ο ελαστικός σωλήνας υψηλής πίεσης και η μονάδα ψεκασμού πρέπει να συμ- μορφώνονται με τη μέγιστη υπερπίεση λειτουργίας που αναγράφεται στα τεχνι- κά χαρακτηριστικά. – Αποφεύγετε την επαφή με χημικές ουσίες. – Ελέγχετε καθημερινά τον ελαστικό σω- λήνα υψηλής

Μην χρησιμοποιείτε τσακισμένους ελα- στικούς σωλήνες. Σε περίπτωση που φαίνεται η εξωτερική συρμάτινη στρώση, μην χρησιμοποιείτε τον ελαστικό σωλήνα υψηλής πίεσης. – Μην χρησιμοποιήσετε πλέον τον ελαστι- κό σωλήνα υψηλής πίεσης με χαλασμέ- νο σπείρωμα. – Τοποθετήστε τον ελαστικό σωλήνα υψηλής πίεσης με τέτοιον τρόπο, ώστε να μην μπορεί να περάσει

του τροχοφόρο. – Μην χρησιμοποιήσετε πλέον εύκαμπτο σωλήνα, ο οποίος καταπονήθηκε από πέρασμα τροχοφόρου, τσάκισμα ή κρούσεις, ακόμα κι όταν δεν είναι ορατή καμία ζημιά. – Αποθηκεύετε τον ελαστικό σωλήνα έτσι, ώστε να μην εμφανίζονται μηχανικά

– Στη συσκευή και τα παρελκόμενα δεν επι- τρέπεται να γίνει καμία τροποποίηση. Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία του χρήστη και δεν επιτρέ- πεται να τεθούν εκτός λειτουργίας ή να αγνοηθεί η λειτουργία τους. Ο διακόπτης της συσκευής αποτρέπει την ακούσια ενεργοποίηση της συσκευής. Πρέ- πει να τίθεται εκτός λειτουργίας κατά τη δι- άρκεια των διαλειμμάτων από την εργασία ή μετά τον τερματισμό της λειτουργίας. Το κούμπωμα ασφαλείας στο πιστολέτο εμποδίζει την ακούσια ενεργοποίηση της

– Κατά τη μείωση της ποσότητας νερού με το ρυθμιστή πίεσης/ποσότητας, ανοίγει η βαλβίδα υπερχείλισης και ένα μέρος του νερού επιστρέφει στην πλευ- ρά αναρρόφησης της αντλίας. – Εάν κλείσει το πιστολέτο χειρός, ανοίγει η βαλβίδα υπερχείλισης και ολόκληρη η ποσότητα νερού επιστρέφει στην πλευ- ρά αναρρόφησης της αντλίας. Ο πιεζο- διακόπτης της βαλβίδας υπερχείλισης παρέχει ένα σήμα στο σύστημα ελέγ- χου, το οποίο απενεργοποιεί την αντλία έπειτα από περ. 30 δευτερόλεπτα κα- θυστέρησης (όχι για το 16/15-4). – Εάν ανοίξετε πάλι το πιστολέτο, τότε ο διακόπτης πίεσης στην κεφαλή του κυ- λίνδρου ενεργοποιεί εκ νέου την αντλία. Η βαλβίδα υπερχείλισης και ο διακόπτης πίεσης έχουν ρυθμιστεί και σφραγιστεί από το εργοστάσιο. Ρύθμιση αποκλειστικά από την υπηρεσία εξυπηρέτησης πελατών. Το σύστημα προστασίας κατά της παράλει- ψης φάσης διακόπτει το κύκλωμα, όταν δεν υπάρχει τάση. Η επαφή προστασίας περιέλιξης στην περι- έλιξη του κινητήρα της κίνησης της αντλίας θέτει σε περίπτωση υπερθέρμανσης τον κι- νητήρα εκτός λειτουργίας. Σε περίπτωση βλάβης του διακόπτη πίε- σης, ανοίγει η βαλβίδα ασφαλείας. Η βαλβί- δα αυτή ρυθμίζεται και μολυβδοσφραγίζε- ται στο εργοστάσιο. Η ρύθμιση δεν πρέπει να αλλάξει. Υποδείξεις ασφαλείας Διατάξεις ασφαλείας Διακόπτης συσκευής Κούμπωμα ασφαλείας Βαλβίδα υπερχείλισης με διακόπτη

Προστασία από την παράλειψη

Επαφή προστασίας πηνίου Βαλβίδα ασφάλειας 128 EL– 4

Κίνδυνος τραυματισμού! Η συσκευή, οι αγωγοί προσαγωγής, το λάστιχο υψηλής πίεσης και οι συνδέσεις πρέπει να είναι σε άψογη κατάσταση. Σε περίπτωση που δεν βρίσκονται σε άψογη κατάσταση, η συ- σκευή δεν επιτρέπεται να χρησιμοποιηθεί. Κόψτε τη μύτη του καπακιού του δοχεί- ου λαδιού (HD 25/15-4). Ελέγξτε τη στάθμη λαδιού της αντλίας υψηλής πίεσης. Η στάθμη του λαδιού πρέπει να βρίσκε- ται στο μέσο της ένδειξης στάθμης λαδι-

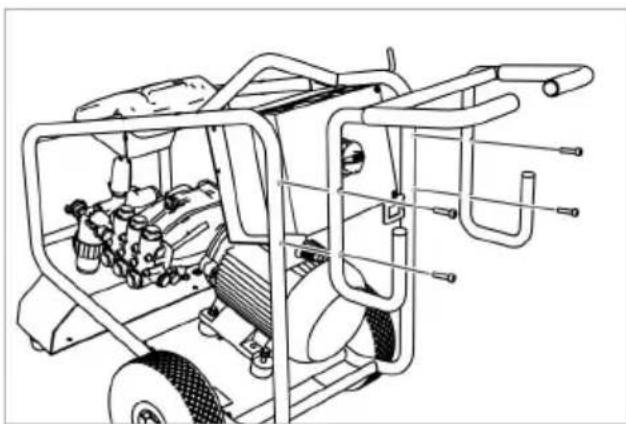

Αν χρειάζεται, συμπληρώστε λάδι (βλέ- πε Τεχνικά χαρακτηριστικά). Στερεώστε τη χειρολαβή ώθησης με τους τέσσερις συνοδευτικούς κοχλίες. Υπόδειξη: Χάρη σε ένα γρήγορο σπείρω- μα το σύστημα EASY!Lock συνδέει εξαρτή- ματα γρήγορα και σίγουρα με μια μόνο πε-

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού λόγω ακατάλληλων εξαρτημάτων. Χρησιμοποιείτε μόνον εξαρ- τήματα, τα οποία διαθέτουν έγκριση για την πίεση εργασίας της συσκευής (ανατρέξτε στα "Τεχνικά χαρακτηριστικά"). Τοποθετήστε το εξάρτημα μόνον όταν η συ- σκευή βρίσκεται εκτός λειτουργίας. Στο σωλήνα ψεκασμού συνδέστε το ακροφύσιο υψηλής πίεσης. Τοποθετήστε το παξιμάδι και σφίξτε το με το χέρι (EASY!Lock). Συνδέστε το σωλήνα ψεκασμού με το πιστόλι και σφίξτε με το χέρι (EASY!Lock). Συναρμολογήστε τον περιστρεφόμενο σύνδεσμο για σύνδεση του ελαστικού σωλήνα υψηλής πίεσης στο πιστολέτο. (όχι για το μοντέλο 16/15-4 Cage) Συνδέστε το σωλήνα υψηλής πίεσης με το πιστόλι ψεκασμού και την υποδοχή υψηλής πίεσης της συσκευής και σφίξτε με το χέρι (EASY!Lock). Έναρξη λειτουργίας Έλεγχος της στάθμης λαδιού Συναρμολόγηση χειρολαβής

Συναρμολόγηση του πιστολέτου χειρός, του ελαστικού σωλήνα ψεκασμού και του ακροφυσίου

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Δεν επιτρέπεται η υπέρβαση της μέγιστης επιτρεπόμενης αντίστασης δικτύου στο ση- μείο ηλεκτρικής σύνδεσης (βλ. τεχνικά χα- ρακτηριστικά). Εάν δεν είστε βέβαιοι για την αντίσταση δι- κτύου στο σημείο σύνδεσης, επικοινωνήστε με την εταιρεία ηλεκτροδότησης.

Τα ακατάλληλα ηλεκτρικά καλώδια προ- έκτασης μπορεί να είναι επικίνδυνα. Σε υπαίθριους χώρους χρησιμοποιείτε μόνο εγκεκριμένους και αντιστοίχως επισημασμένους ηλεκτρικούς αγωγούς προέκτασης με επαρκή διατομή.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τηρείτε τους κανονισμούς της υπηρεσίας υδροδότησης. Σύμφωνα με τους ισχύοντες κανο- νισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πό- σιμου νερού χωρίς διαχωριστή συ- στήματος. Να χρησιμοποιηθεί ένας κατάλ- ληλος διαχωριστής συστήματος της εταιρεί- ας KÄRCHER ή, εναλλακτικά, ένας διαχω- ριστής συστήματος κατά EN 12729 Τύπος BA.

νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο.

Συνδέετε πάντα τον απομονωτή συστήμα- τος στην τροφοδοσία νερού και ποτέ απευ- θείας στη συσκευή. Απαιτήσεις ποιότητας του νερού:

Μην κάνετε ποτέ αναρρόφηση νερού από δοχείο πόσιμου νερού.

Μην αναρροφάτε ποτέ υγρά που περιέχουν

ή μη αραιωμένα οξέα και διαλύτες! Τέτοια είναι π.χ. η βενζίνη, τα αραιωτικά χρώματος ή το πετρέλαιο θέρμανσης. Το εκνέφωμα ψεκασμού είναι πολύ εύφλεκτο, εκρηκτικό και τοξικό. Μην χρησιμοποιείτε ακετόνη, μη αραιωμένα οξέα και διαλύτες, επειδή μπορεί να διαβρώσουν τα υλικά της

Τροφοδοσία ρεύματος Σύνδεση νερού Παράμετροι Τιμή

Αναρροφήστε νερό από το δοχείο 130 EL– 6 Η κανονική σύνδεση νερού δεν ενδεί- κνυται για αναρρόφηση. Χρησιμοποιεί- τε τον εύκαμπτο σωλήνα αναρρόφησης της Kδrcher (διάμετρος τουλάχιστον 1 ίντσα) με φίλτρο (εξάρτημα). Ανοίξτε την προσαγωγή νερού. Ξεβιδώστε το ακροφύσιο. Χρησιμοποιήστε τη σκανδάλη του πι-

Θέστε τη συσκευή σε λειτουργία και αφήστε την να λειτουργεί, μέχρις ότου να εξέρχεται το νερό χωρίς φυσαλίδες από το σωλήνα εκτόξευσης. Θέστε το μηχάνημα εκτός λειτουργίας και ξαναβιδώστε το ακροστόμιο (μπεκ).

– Κίνδυνος τραυματισμού! Μην χρησιμο- ποιείτε ποτέ τη συσκευή χωρίς να έχετε συναρμολογήσει το σωλήνα ψεκασμού. Πριν από κάθε χρήση ελέγχετε την καλή έδραση του σωλήνα ψεκασμού. Η κο- χλιωτή σύνδεση του σωλήνα ψεκασμού πρέπει να σφίξει καλά με το χέρι.

Κατά τη χρήση της συσκευής σε επικίν- δυνα περιβάλλοντα (π.χ. σε πρατήρια καυσίμων) να εφαρμόζονται οι προδια- γραφές ασφαλείας. – Κίνδυνος τραυματισμού! Κατά τη λει- τουργία δεν επιτρέπεται το κλείδωμα της σκανδάλης του πιστολέτου ούτε και του μοχλού ασφάλισης. – Κίνδυνος τραυματισμού! Εάν ο μοχλός ασφάλισης χαλάσει απευθυνθείτε στην υπηρεσία εξυπηρέτησης

– Κίνδυνος τραυματισμού από τη δέσμη νερού υψηλής πίεσης. Πριν από κάθε εργασία στη συσκευή σπρώξτε την ασφάλεια του πιστολέτου ψεκασμού προς τα εμπρός.

Καθαρίζετε κινητήρες μόνο σε χώρους με σύστημα διαχωρισμού λαδιών (προστασία περιβάλλοντος). Άνοιγμα του πιστολέτου χειρός: Πατήστε το μοχλό ασφάλισης και τη σκανδάλη. Κλείσιμο του πιστολέτου χειρός: Αφήστε το μοχλό ασφάλισης και τη σκανδάλη. Ανοίξτε την προσαγωγή νερού. Συνδέστε το ρευματολήπτη στην πρίζα. Ρυθμίστε τον διακόπτη της συσκευής στη θέση ”Ι”. Απασφαλίστε το πιστόλι ψεκασμού σπρώχνοντας την ασφάλεια προς τα

Ανοίξτε το πιστολέτο χειρός. Η συσκευή διαθέτει τα ακόλουθα ακροφύ-

– Ακροφύσιο Power, γωνία δέσμης ψεκα- σμού 25° – Ακροφύσιο ρότορα – Για τις συνηθέστερες εργασίες καθαρι-

– Για επίμονους ρύπους

Κατά τη ρύθμιση της πίεσης/ποσότητας, φροντίστε να μην χαλαρώσει η κοχλιωτή σύνδεση του σωλήνα ψεκασμού. Η πίεση εργασίας και η προωθούμενη πο- σότητα μπορούν να ρυθμιστούν από τη μο- νάδα άντλησης ή από το πιστολέτο. Η μείωση της πίεσης/ποσότητας δεν πρέ- πει να γίνεται ταυτόχρονα και στους δύο ρυθμιστές. Γι' αυτό ενεργείτε απαραίτητα με τον ακόλουθο τρόπο: Εξαέρωση της συσκευής

Άνοιγμα/κλείσιμο του πιστολέτου

Ενεργοποίηση της μηχανής Λειτουργία με υψηλή πίεση Ακροφύσιο Power Ακροφύσιο ρότορα Ρύθμιση πίεσης εργασίας και ποσότητας μεταφοράς 131EL– 7 Ρυθμίστε την πίεση/ποσότητα στο πι- στολέτο στο μέγιστο επιτρεπόμενο όριο πίεσης εργασίας και προωθούμενης ποσότητας (+). Ρυθμίστε την πίεση εργασίας και την προωθούμενη ποσότητα, περιστρέφο- ντας το ρυθμιστή πίεσης/ποσότητας στη μονάδα άντλησης. Το μανόμετρο δείχνει την πίεση εργασί-

Ανοίξτε το πιστολέτο χειρός. Ρυθμίστε την πίεση/ποσότητα στη μο- νάδα άντλησης στο μέγιστο επιτρεπό- μενο όριο πίεσης εργασίας και προω- θούμενης ποσότητας, περιστρέφοντας προς τα δεξιά. Ρυθμίστε την πίεση εργασίας και την προωθούμενη ποσότητα, περιστρέφο- ντας το ρυθμιστή πίεσης/ποσότητας στο πιστολέτο (+/-). Ανοίξτε το πιστολέτο χειρός. Κλείστε τo πιστολέτο χειρός. Η συσκευή απενεργοποιείται έπειτα από 30 δευτερόλεπτα. Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός. Τοποθετήστε το πιστολέτο χειρός μαζί με το σωλήνα εκτόξευσης στην υποδο- χή εξαρτημάτων. Μετά από τη διακοπή: Απασφαλίστε το πιστόλι ψεκασμού σπρώχνοντας την ασφάλεια προς τα

Ανοίξτε το πιστολέτο χειρός. Η συσκευή επανενεργοποιείται. Μετά τη λειτουργία με αλμυρό νερό (νε- ρό της θάλασσας) να ξεπλυθεί η συ- σκευή τουλάχιστον επί 2-3 λεπτά με νερό από το δίκτυο ύδρευσης, ενώ το πιστολέτο είναι ανοιχτό. Κλείστε την προσαγωγή νερού. Ανοίξτε το πιστολέτο χειρός. Ενεργοποιήστε την αντλία από το δια- κόπτη και αφήστε την να λειτουργήσει 5-10 δευτερόλεπτα. Κλείστε τo πιστολέτο χειρός. Ρυθμίστε το διακόπτη της συσκευής στη θέση „0/OFF“. Αποσυνδέετε το βύσμα του ρευματολή- πτη από την πρίζα μόνο με στεγνά χέ-

Αποσυνδέστε την παροχή νερού. Ενεργοποιήστε το πιστολέτο, έως ότου διαπιστώσετε ότι η συσκευή δεν βρίσκε- ται υπό πίεση. Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός. Αποθηκεύστε το καλώδιο σύνδεσης δι- κτύου, τον ελαστικό σωλήνα υψηλής πί- εσης και τα εξαρτήματα στη συσκευή.

Κίνδυνος πρόκλησης ζημιάς! Παγωμένο νερό μπορεί να καταστρέψει μέρη του μη-

Φυλάτε το μηχάνημα τον χειμώνα σε θερ- μαινόμενο χώρο ή το αδειάστε το. Όταν δεν πρόκειται να τεθεί σε λειτουργία για μεγάλο χρονικό διάστημα, διοχετεύστε αντιπηκτικό στο μηχάνημα. Ξεβιδώστε τον εύκαμπτο σωλήνα τρο- φοδοσίας νερού και τον εύκαμπτο σω- λήνα υψηλής πίεσης. Καθαρίστε τη μηχανή με πεπιεσμένο

Χρησιμοποιήστε ένα αντιψυκτικό οχημά- των του εμπορίου με βάση τη γλυκόλη. Λάβετε υπόψη τις οδηγίες χρήσης του κα- τασκευαστή του αντιψυκτικού. Ρύθμιση πίεσης/ποσότητας στη μονάδα άντλησης Ρύθμιση πίεσης/ποσότητας στο

Διακοπή λειτουργίας Απενεργοποίηση της μηχανής Αντιπαγετική προστασία Αδειάστε το νερό Ξεπλύνετε τη συσκευή με αντιπηκτικό

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της

Κατά τη μεταφορά προστατέψτε τη σκανδά- λη από ζημιά. Πιέστε το τόξο ώθησης προς τα κάτω και σπρώξτε τη συσκευή. Στερεώστε τη διάταξη ανύψωσης στο μέσο της δοκίδας μεταφοράς με γερανό.

Κίνδυνος τραυματισμού από ενδεχόμενη πτώση της συσκευής. – Λάβετε υπόψη τους εθνικούς κανονι- σμούς πρόληψης ατυχημάτων και τις υποδείξεις ασφαλείας. – Πριν από κάθε μεταφορά με γερανό ελέγχετε την ανυψωτική διάταξη για τυ- χόν βλάβες. – Πριν από κάθε μεταφορά με γερανό ελέγχετε τα ανυψωτικά μέσα για τυχόν

– Ανυψώνετε τη συσκευή μόνον από τη διάταξη μεταφοράς με γερανό. – Μη χρησιμοποιείτε αλυσίδες. – Ασφαλίστε τη διάταξη ανύψωσης έναντι της ακούσιας αποδέσμευσης του φορτίου.

τη μεταφορά με γερανό αφαιρέστε το σωλήνα ψεκασμού με το πιστολέτο χειρός, καθώς και τα άλλα μη στερεωμέ- να αντικείμενα. – Κατά τη διαδικασία ανύψωσης μην με- ταφέρετε άλλα αντικείμενα πάνω στη

– Η συσκευή επιτρέπεται να μεταφέρεται με το γερανό μόνο από άτομα, τα οποία έχουν γνώση του χειρισμού του

– Μη στέκεστε κάτω από το φορτίο. – Προσέχετε ώστε να μη βρίσκονται άτο- μα εντός της επικίνδυνης περιοχής του

– Μην αφήνετε ανεπίβλεπτη τη συσκευή να κρέμεται στο γερανό. Κατά τη μεταφορά με οχήματα, ασφαλί- στε τη συσκευή έναντι ενδεχόμενης ολί- σθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Κίνδυνος τραυματισμού από αθέλητη ενερ- γοποίηση της συσκευής και ηλεκτροπληξία. Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα. Με το κατάστημα, από το οποίο αγοράσατε το μηχάνημα, μπορείτε να συμφωνήσετε τακτική επιθεώρηση ασφαλείας ή να συνά- ψετε συμβόλαιο συντήρησης του μηχανή-

Δεχθείτε σχετική ενημέρωση. Ελέγχετε το καλώδιο ρεύματος. Το καλώδιο ρεύματος δεν πρέπει να παρουσιάζει βλάβες (κίνδυνος ηλεκτρο- πληξίας). Εάν το καλώδιο ρεύματος πα- ρουσιάσει βλάβη, να αντικατασταθεί αμέσως από την εξουσιοδοτημένη υπη- ρεσία εξυπηρέτησης πελατών ή από έναν ειδικό ηλεκτρολόγο. Ελέγξτε το σωλήνα υψηλής πίεσης για εν- δεχόμενες βλάβες (κίνδυνος έκρηξης). Αντικαταστήστε άμεσα τον εύκαμπτο σωλήνα υψηλής πίεσης που παρουσιά- ζει βλάβες. Ελέγξτε τη στάθμη λαδιού στην ένδειξη στάθμης λαδιού της αντλίας υψηλής πίε-

Μεταφορά με γερανό Μεταφορά σε οχήματα Αποθήκευση της συσκευής Φροντίδα και συντήρηση

Επιθεώρηση ασφαλείας/Συμβόλαιο

Πριν από κάθε λειτουργία 133EL– 9 Αν το λάδι έχει γαλακτωματοποιηθεί (νερό στο λάδι), καλέστε αμέσως την υπηρεσία εξυπηρέτησης πελατών. Ελέγχετε τη στεγανότητα του μηχανή- ματος (αντλίας). 3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά του μηχανήματος. Σε περίπτω- ση μεγαλύτερης διαρροής απευθυνθεί- τε στην υπηρεσία εξυπηρέτησης

Καθαρίστε το φίλτρο στην υδραυλική

Ελέγξτε την πίεση αέρα στους τροχούς (βλ. "Τεχνικά χαρακτηριστικά"). Απευθυνθείτε για τη συντήρηση της συ- σκευής στην υπηρεσία εξυπηρέτησης

Αλλάξτε το λάδι της αντλίας υψηλής πί-

Σχετικά με το είδος και την ποσότητα πλήρωσης του λαδιού, βλέπε "Τεχνικά χαρακτηριστικά". Ξεβιδώστε τη βίδα εκροής λαδιού. Αδειάστε το λάδι στο δοχείο συλλογής

Ξεβιδώστε τη βίδα εκροής λαδιού. Γεμίστε αργά με νέο λάδι ως το μέσο της ένδειξης στάθμης λαδιού.

Οι φυσαλίδες αέρα πρέπει να μπορούν να διαφεύγουν.

Κίνδυνος τραυματισμού από αθέλητη ενερ- γοποίηση της συσκευής και ηλεκτροπληξία. – Πριν από όλες τις εργασίες στη συ- σκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα. – Τα ηλεκτρικά δομικά στοιχεία να ελέγχο- νται και να επισκευάζονται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπη- ρέτησης πελατών. – Σε περίπτωση βλαβών που δεν αναφέ- ρονται σ΄ αυτό το κεφάλαιο, σε περίπτω- ση αμφιβολιών και όταν η υπόδειξη είναι ρητή, απευθυνθείτε σε μια εξουσιοδοτη- μένη υπηρεσία εξυπηρέτησης πελατών. Η ενδεικτική λυχνία δείχνει την κατάσταση λειτουργίας (πράσινο) και τις βλάβες (κόκ-

Ρυθμίστε τον διακόπτη της συσκευής στο ”0”. Περιμένετε λίγο. Ρυθμίστε τον διακόπτη της συσκευής στη θέση ”Ι”. Διαρκώς πράσινο: – Η συσκευή είναι έτοιμη για λειτουργία. 1x αναβοσβήνει με πράσινο: – Ο χρόνος ετοιμότητας για λειτουργία έχει παρέλθει έπειτα από 30 λεπτά. – Η συσκευή απενεργοποιήθηκε έπειτα από 30 λεπτά συνεχούς λειτουργίας (ασφάλεια σε περίπτωση ρήξης του σωλήνα υψηλής πίεσης). Διαρκώς κόκκινο: – Ηλεκτρολογική βλάβη στη συσκευή Βγάλτε το ρευματολήπτη. Απευθυνθείτε στην υπηρεσία εξυπηρέ- τησης πελατών. 1x αναβοσβήνει με κόκκινο: – Η πλευρά υψηλής πίεσης παρουσιάζει

Ελέγξτε το σωλήνα υψηλής πίεσης, τις συνδέσεις του σωλήνα και το πιστολέτο για ενδεχόμενες διαρροές. 2x αναβοσβήνει με κόκκινο: – Κινητήρας υπερφορτωμένος/υπερθερ-

Ρυθμίστε τον διακόπτη της συσκευής στο ”0”. Αφήστε τη συσκευή να κρυώσει. Ρυθμίστε τον διακόπτη της συσκευής στη θέση ”Ι”. – Πολύ χαμηλή πίεση νερού Εβδομαδιαίως Μετά από 500 ώρες λειτουργίας, τουλάχιστον ετησίως Αλλαγή λαδιού Αντιμετώπιση βλαβών Ενδεικτική λυχνία Ένδειξη κατάστασης λειτουργίας Ένδειξη βλάβης 134 EL– 10 Εξασφαλίστε την επαρκή πίεση του αγωγού νερού. 3x αναβοσβήνει με κόκκινο: – Σφάλμα στην παροχή τάσης Ελέγξτε την ηλεκτρολογική σύνδεση και την ασφάλεια δικτύου. 4x αναβοσβήνει με κόκκινο: – Η απορρόφηση ρεύματος είναι πολύ

Απευθυνθείτε στην υπηρεσία εξυπηρέ- τησης πελατών. – Δεν υπάρχει τάση ηλεκτρικού δικτύου Ελέγξτε αν συμφωνεί η τάση που ανα- γράφεται στην πινακίδα τύπου με την τάση της πηγής ρεύματος. Ελέγξτε το καλώδιο ρεύματος για ενδε- χόμενες βλάβες. – Η ενδεικτική λυχνία αναβοσβήνει με

Ο χρόνος ετοιμότητας λειτουργίας έχει παρέλθει. Απενεργοποιήστε και ενερ- γοποιήστε ξανά τη συσκευή. – Ενεργοποιήθηκε η ασφάλεια έλλειψης νερού (προαιρετική) εξαιτίας της χαμη- λής πίεσης προσαγωγής νερού. Ανάβει η ενδεικτική λυχνία έλλειψης νε-

Ελέγξτε την πίεση προσαγωγής νερού, για την ελάχιστη τιμή ανατρέξτε στα "Τε- χνικά χαρακτηριστικά". Για επανενεργοποίηση της συσκευής, ρυθμίστε το διακόπτη της συσκευής στη θέση „0“ και ενεργοποιήστε τον ξανά. – Υπερφόρτωση/υπερθέρμανση κινητή- ρα και/ή ενεργή προστασία από παρά- λειψη φάσης ή προστασία πηνίου Απενεργοποιήστε τη συσκευή και αφή- στε την να κρυώσει. Αντιμετωπίστε το αίτιο της βλάβης. Θέστε ξανά τη συ- σκευή σε λειτουργία. – Λανθασμένο ακροφύσιο Ελέγξτε το μέγεθος του ακροφυσίου (βλ. "Τεχνικά χαρακτηριστικά"). – Το ακροφύσιο έχει φύγει από τη θέση του. Καθαρίστε/αντικαταστήστε το ακροστόμιο

– Το φίλτρο είναι λερωμένο. Καθαρίστε το φίλτρο στην υδραυλική

Ξεβιδώστε το περίβλημα του φίλτρου, αφαιρέστε το φίλτρο, καθαρίστε το και τοποθετήστε το στη θέση του. – Αέρας στο σύστημα Εξαέρωση του μηχανήματος. Ξεβιδώστε το ακροφύσιο. Θέστε τη συ- σκευή σε λειτουργία και αφήστε την να λειτουργεί, μέχρις ότου να εξέρχεται το νερό χωρίς φυσαλίδες από το σωλήνα εκτόξευσης. Θέστε τη συσκευή εκτός λειτουργίας και ξαναβιδώστε το ακρο-

– Διαρροές ή εμπλοκή στους αγωγούς προσαγωγής προς την αντλία Ελέγξτε τους αγωγούς προσαγωγής προς την αντλία ως προς τη στεγανότη- τα ή τυχόν εμπλοκές. 3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά του μηχανήματος. Σε περίπτωση μεγαλύτερης διαρροής απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών. Ελέγξτε τους αγωγούς προσαγωγής προς την αντλία υψηλής πίεσης για δι- αρροές ή έμφραξη. Εξαέρωση του μηχανήματος. Ξεβιδώστε το ακροφύσιο. Θέστε τη συ- σκευή σε λειτουργία και αφήστε την να λειτουργεί, μέχρις ότου να εξέρχεται το νερό χωρίς φυσαλίδες από το σωλήνα εκτόξευσης. Θέστε τη συσκευή εκτός λειτουργίας και ξαναβιδώστε το ακρο-

Η συσκευή δεν λειτουργεί Η συσκευή δεν παράγει καμία

Η αντλία υψηλής πίεσης παρουσιάζει διαρροή Η αντλία υψηλής πίεσης κτυπά 135EL– 11 Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβά- νουμε τη δωρεάν αποκατάσταση οποιασ- δήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευα- στικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδει- ξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησι- έστερη εξουσιοδοτημένη υπηρεσία τεχνι- κής εξυπηρέτησης πελατών μας. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού λόγω ακατάλληλων εξαρτημάτων. Χρησιμοποιείτε μόνον εξαρ- τήματα, τα οποία διαθέτουν έγκριση για την πίεση εργασίας της συσκευής (ανατρέξτε στα "Τεχνικά χαρακτηριστικά"). Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες για παρελκόμενα και ανταλ- λακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Εξαρτήματα και ανταλλακτικά Προαιρετικά εξαρτήματα Εξαρτήματα Κωδικός παραγ-

2.440-002.0 Τύμπανο ελαστικού

χάλυβας βαμμένος 2.110-002.0 Τύμπανο ελαστικού

ανοξείδωτος χάλυβας 2.110-001.0 Μετρητής ωρών λει-

2.851-066.0 Ελαστικά μεγάλης

2.851-067.0 Τροχοί οδήγησης 2.851-042.0 Φίλτρο νερού με μεγα- λύτερη επιφάνεια φίλ-

2.851-065.0 136 EL– 12 Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή- ματος χωρίς προηγούμενη συνεννόηση

Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από το διοικητικό συμβού-

Προϊόν: Σύστημα καθαρισμού υψη-

Τύπος: 1.353-xxx 1.367-xxx Σχετικές οδηγίες των ΕE 2000/14/EΚ 2006/42/EK (+2009/127/EK) 2011/65/EE 2014/30/EE Εφαρμοσθέντα εναρμονισμένα πρότυ-

2000/14/EΚ: Παράρτημα V στάθμη ηχητικής πίεσης dB(A) HD 16/15-4 Μετρημένη: 91 Εγγυημένη: 93 HD 20/15-4 Cage Μετρημένη: 95 Εγγυημένη: 97 HD 25/15-4 Cage Μετρημένη: 90 Εγγυημένη: 93 Chairman of the Board of Management Director Regulatory Affairs & Certification 137EL– 13 Τεχνικά χαρακτηριστικά Tύπος HD 25/15-4 HD 20/15-4 HD 16/15-4 Σύνδεση ηλεκτρικού ρεύματος Τάση V 400 400 400 Ρεύμα Hz 3~50 3~50 3~50 Ισχύς σύνδεσης kW 13 11,5 7,5 Ασφάλεια δικτύου (βραδείας τήξης) A 25 25 16 Μέγιστη επιτρεπόμενη αντίσταση δι-

Ohm (0,072 +j0,045) (0,072 +j0,045) (0,072 +j0,045) Είδος προστασίας IPX5 Σύνδεση νερού Μέγ. θερμοκρασία παροχής °C 60 60 60 Πίεση προσαγωγής (μέγ.) MPa (bar) 1 (10) 1 (10) 1 (10) Ελάχ. παροχή λίτρα/ώρα

3000 (50) 2500 (42) 2000 (34) Εύκαμπτος σωλήνας προσαγωγής - μήκος (ελάχ.) m 7,5 7,5 7,5 Εύκαμπτος σωλήνας προσαγωγής, ελάχ. διάμετρος ίντσες 3/4 3/4 3/4 Μανομετρικό ύψος από ανοιχτό δο- χείο, 20 °C m 0,5 0,5 0,5

Πίεση εργασίας νερού (με στάνταρ

(30...150) Μέγ. επιτρεπόμενη πίεση MPa (bar) 19,5 (195) 19,5 (195) 19,5 (195) Παροχή, νερό λίτρα/ώρα

2500 (41,67) 2000 (33,4) 1600 (26,7) Μέγεθος του βασικού ακροφυσίου -- 155 125 100 Δύναμη οπισθοδρόμησης πιστολέ-

N 120 96 77 Υλικά λειτουργίας Ποσότητα λαδιού - αντλία l 1,3 1,3 1,3 Κατηγορία λαδιού - αντλία SAE 15W40 Διαστάσεις και βάρη Μήκος x Πλάτος x Ύψος mm 1040 x 686 x 1080 Βάρος kg 119 117,2 105,5 Πίεση αέρα τροχών MPa (bar) 0,20 (2,0) Μετρούμενες τιμές κατά EN 60335-2-79 Κραδασμοί στο χέρι/στο βραχίονα Πιστολέτο χειρός m/s

3,6 4,6 5,3 σωλήνας εκτόξευσης m/s

6,0 5,9 5,7 Αβεβαιότητα K m/s

1,1 1 1 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB (A) 76 80 79 Αβεβαιότητα K

dB (A) 3 3 3 Επιτρεπόμενη στάθμη ηχητικής ισχύος L
