ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Energy+ 58G098 Graphite

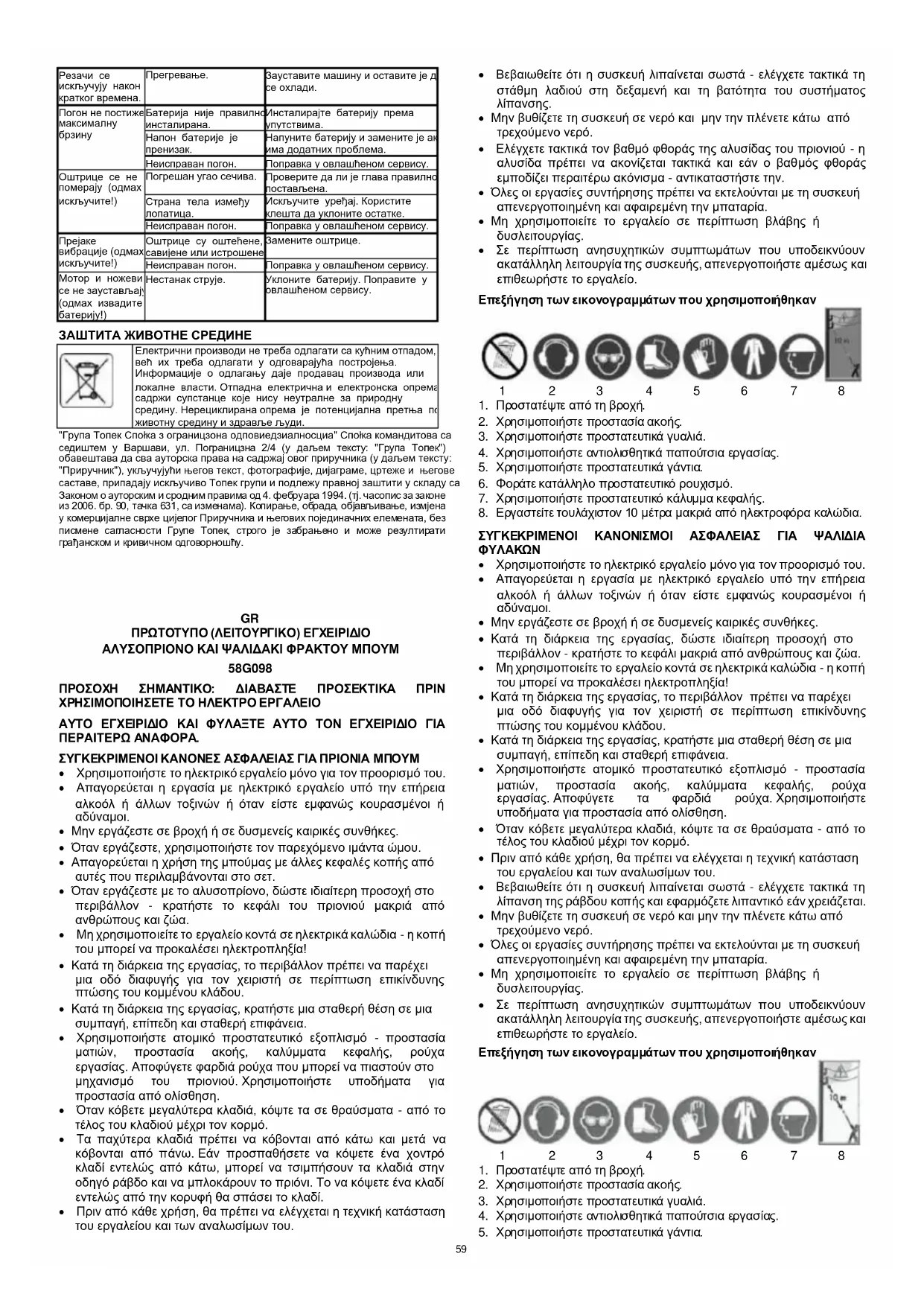

ΠΡΩΤΟΤΥΠΟ (ΛΕΙΤΟΥΡΓΙΚΟ) ΕΓΧΕΙΡΙΔΙΟ ΑΛΥΣΟΠΡΙΟΝΟ ΚΑΙ ΨΑΛΙΔΑΚΙ ΦΡΑΚΤΟΥ ΜΠΟΥΜ 58G098 ΠΡΟΣΟΧΗ ΣΗΜΑΝΤΙΚΟ: ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΟ ΗΛΕΚΤΡΟ ΕΡΓΑΛΕΙΟ ΑΥΤΟ ΕΓΧΕΙΡΙΔΙΟ ΚΑΙ ΦΥΛΑΞΤΕ ΑΥΤΟ ΤΟΝ ΕΓΧΕΙΡΙΔΙΟ ΓΙΑ ΠΕΡΑΙΤΕΡΩ ΑΝΑΦΟΡΑ. ΣΥΓΚΕΚΡΙΜΕΝΟΙ ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΠΡΙΟΝΙΑ ΜΠΟΥΜ

• Χρησιμοποιήστε το ηλεκτρικό εργαλείο μόνο για τον προορισμό του.

• Απαγορεύεται η εργασία με ηλεκτρικό εργαλείο υπό την επήρεια αλκοόλ ή άλλων τοξινών ή όταν είστε εμφανώς κουρασμένοι ή

• Μην εργάζεστε σε βροχή ή σε δυσμενείς καιρικές συνθήκες.

• Όταν εργάζεστε, χρησιμοποιήστε τον παρεχόμενο ιμάντα ώμου.

• Απαγορεύεται η χρήση της μπούμας με άλλες κεφαλές κοπής από αυτές που περιλαμβάνονται στο σετ.

• Όταν εργάζεστε με το αλυσοπρίονο, δώστε ιδιαίτερη προσοχή στο περιβάλλον - κρατήστε το κεφάλι του πριονιού μακριά από ανθρώπους και ζώα.

• Μη χρησιμοποιείτε το εργαλείο κοντά σε ηλεκτρικά καλώδια - η κοπή του μπορεί να προκαλέσει ηλεκτροπληξία!

• Κατά τη διάρκεια της εργασίας, το περιβάλλον πρέπει να παρέχει μια οδό διαφυγής για τον χειριστή σε περίπτωση επικίνδυνης πτώσης του κομμένου κλάδου.

• Κατά τη διάρκεια της εργασίας, κρατήστε μια σταθερή θέση σε μια συμπαγή, επίπεδη και σταθερή επιφάνεια.

• Χρησιμοποιήστε ατομικό προστατευτικό εξοπλισμό - προστασία ματιών, προστασία ακοής, καλύμματα κεφαλής, ρούχα εργασίας. Αποφύγετε φαρδιά ρούχα που μπορεί να πιαστούν στο μηχανισμό του πριονιού. Χρησιμοποιήστε υποδήματα για προστασία από ολίσθηση.

• Όταν κόβετε μεγαλύτερα κλαδιά, κόψτε τα σε θραύσματα - από το τέλος του κλαδιού μέχρι τον κορμό.

• Τα παχύτερα κλαδιά πρέπει να κόβονται από κάτω και μετά να κόβονται από πάνω. Εάν προσπαθήσετε να κόψετε ένα χοντρό κλαδί εντελώς από κάτω, μπορεί να τσιμπήσουν τα κλαδιά στην οδηγό ράβδο και να μπλοκάρουν το πριόνι. Το να κόψετε ένα κλαδί εντελώς από την κορυφή θα σπάσει το κλαδί.

• Πριν από κάθε χρήση, θα πρέπει να ελέγχεται η τεχνική κατάσταση του εργαλείου και των αναλωσίμων του.

• Βεβαιωθείτε ότι η συσκευή λιπαίνεται σωστά - ελέγχετε τακτικά τη στάθμη λαδιού στη δεξαμενή και τη βατότητα του συστήματος

• Μην βυθίζετε τη συσκευή σε νερό και μην την πλένετε κάτω από τρεχούμενο νερό.

• Ελέγχετε τακτικά τον βαθμό φθοράς της αλυσίδας του πριονιού - η αλυσίδα πρέπει να ακονίζεται τακτικά και εάν ο βαθμός φθοράς εμποδίζει περαιτέρω ακόνισμα - αντικαταστήστε την.

• Όλες οι εργασίες συντήρησης πρέπει να εκτελούνται με τη συσκευή απενεργοποιημένη και αφαιρεμένη την μπαταρία.

• Μη χρησιμοποιείτε το εργαλείο σε περίπτωση βλάβης ή δυσλειτουργίας.

• Σε περίπτωση ανησυχητικών συμπτωμάτων που υποδεικνύουν ακατάλληλη λειτουργία της συσκευής, απενεργοποιήστε αμέσως και επιθεωρήστε το εργαλείο. Επεξήγηση των εικονογραμμάτων που χρησιμοποιήθηκαν

1. Προστατέψτε από τη βροχή.

2. Χρησιμοποιήστε προστασία ακοής.

3. Χρησιμοποιήστε προστατευτικά γυαλιά.

4. Χρησιμοποιήστε αντιολισθητικά παπούτσια εργασίας.

5. Χρησιμοποιήστε προστατευτικά γάντια.

6. Φοράτε κατάλληλο προστατευτικό ρουχισμό.

7. Χρησιμοποιήστε προστατευτικό κάλυμμα κεφαλής.

8. Εργαστείτε τουλάχιστον 10 μέτρα μακριά από ηλεκτροφόρα καλώδια.

ΣΥΓΚΕΚΡΙΜΕΝΟΙ ΚΑΝΟΝΙΣΜΟΙ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΨΑΛΙΔΙΑ

• Χρησιμοποιήστε το ηλεκτρικό εργαλείο μόνο για τον προορισμό του.

• Απαγορεύεται η εργασία με ηλεκτρικό εργαλείο υπό την επήρεια αλκοόλ ή άλλων τοξινών ή όταν είστε εμφανώς κουρασμένοι ή

• Μην εργάζεστε σε βροχή ή σε δυσμενείς καιρικές συνθήκες.

• Κατά τη διάρκεια της εργασίας, δώστε ιδιαίτερη προσοχή στο περιβάλλον - κρατήστε το κεφάλι μακριά από ανθρώπους και ζώα.

• Μη χρησιμοποιείτε το εργαλείο κοντά σε ηλεκτρικά καλώδια - η κοπή του μπορεί να προκαλέσει ηλεκτροπληξία!

• Κατά τη διάρκεια της εργασίας, το περιβάλλον πρέπει να παρέχει μια οδό διαφυγής για τον χειριστή σε περίπτωση επικίνδυνης πτώσης του κομμένου κλάδου.

• Κατά τη διάρκεια της εργασίας, κρατήστε μια σταθερή θέση σε μια συμπαγή, επίπεδη και σταθερή επιφάνεια.

• Χρησιμοποιήστε ατομικό προστατευτικό εξοπλισμό - προστασία ματιών, προστασία ακοής, καλύμματα κεφαλής, ρούχα εργασίας. Αποφύγετε τα φαρδιά ρούχα. Χρησιμοποιήστε υποδήματα για προστασία από ολίσθηση.

• Όταν κόβετε μεγαλύτερα κλαδιά, κόψτε τα σε θραύσματα - από το τέλος του κλαδιού μέχρι τον κορμό.

• Πριν από κάθε χρήση, θα πρέπει να ελέγχεται η τεχνική κατάσταση του εργαλείου και των αναλωσίμων του.

• Βεβαιωθείτε ότι η συσκευή λιπαίνεται σωστά - ελέγχετε τακτικά τη λίπανση της ράβδου κοπής και εφαρμόζετε λιπαντικό εάν χρειάζεται.

• Μην βυθίζετε τη συσκευή σε νερό και μην την πλένετε κάτω από τρεχούμενο νερό.

• Όλες οι εργασίες συντήρησης πρέπει να εκτελούνται με τη συσκευή απενεργοποιημένη και αφαιρεμένη την μπαταρία.

• Μη χρησιμοποιείτε το εργαλείο σε περίπτωση βλάβης ή δυσλειτουργίας.

• Σε περίπτωση ανησυχητικών συμπτωμάτων που υποδεικνύουν ακατάλληλη λειτουργία της συσκευής, απενεργοποιήστε αμέσως και επιθεωρήστε το εργαλείο. Επεξήγηση των εικονογραμμάτων που χρησιμοποιήθηκαν

1. Προστατέψτε από τη βροχή.

2. Χρησιμοποιήστε προστασία ακοής.

3. Χρησιμοποιήστε προστατευτικά γυαλιά.

4. Χρησιμοποιήστε αντιολισθητικά παπούτσια εργασίας.

5. Χρησιμοποιήστε προστατευτικά γάντια.60

6. Φοράτε κατάλληλο προστατευτικό ρουχισμό.

7. Χρησιμοποιήστε προστατευτικό κάλυμμα κεφαλής.

8. Εργαστείτε τουλάχιστον 10 μέτρα μακριά από ηλεκτροφόρα καλώδια.

• Κεφαλή αλυσοπρίονου 1 τεμ.

• Κεφάλι με ψαλίδι κοπής 1 τεμ.

• Αλυσίδα πριονιού 1 τεμ.

• Εγχειρίδιο χρήσης 1 τεμ.

• Κάρτα εγγύησης 1 τεμ.

Το αλυσοπρίονο κοντάρι είναι σχεδιασμένο για κοπή ή κλάδεμα δέντρων και κλαδιών. Το ηλεκτρικό κουρευτικό φράχτη έχει σχεδιαστεί για ελαφριές εφαρμογές κηπουρικής: κόψιμο και κούρεμα λεπτών κλαδιών και νέων βλαστών σε φράκτες, θάμνους και θάμνους. ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΓΡΑΦΙΚΩΝ ΠΛΕΥΡΩΝ Η αρίθμηση παρακάτω αναφέρεται στα εξαρτήματα της συσκευής που εμφανίζονται στις γραφικές σελίδες αυτού του εγχειριδίου

3. Κάλυμμα αλυσοτροχού

7. Τηλεσκοπικό σύστημα ξεδίπλωσης

10. Μοχλός κλειδώματος

12. Κουμπί μπαταρίας

15. Καπάκι δεξαμενής λαδιού

16. Παράθυρο δεξαμενής λαδιού

2. Καρφίτσα θέσης κεφαλιού

4. Τηλεσκοπικό σύστημα ξεδίπλωσης

9. Μοχλός κλειδώματος

10. Κουμπί μπαταρίας

ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ Αλυσοπρίονο και κουρευτικό φράκτη 58G098

Τάση τροφοδοσίας 18 V DC Τύπος Μπαταρίας Ενέργεια Li-Ion + Κατηγορία προστασίας III Έτος παραγωγής

Ταχύτητα αλυσίδας (χωρίς φορτίο) 8 m / s

240 χλστ Σφίξιμο της αλυσίδας χωρίς εργαλεία Αλυσίδα γήπεδο 3 / 8˝ (9,53 mm) Πάχος αλυσίδας 0,05 "(1,27 χλστ.) Λάδι αλυσίδας SAE10W-30 Χωρητικότητα δεξαμενής λαδιού αλυσίδας 0,07 λίτρο Μέγιστο μήκος εργασίας 250 εκ

Στροφές κινητήρα στο ρελαντί 1300 min-1 Πλάτος κοπής 430 χλστ Μέγιστο πάχος του κομμένου στελέχους 15 χλστ Ρύθμιση γωνίας κοπής -22,5˚ ÷ 90˚ Μέγιστο μήκος εργασίας 260 εκ

3,2 κιλά 58G098 σημαίνει και τον τύπο και την ονομασία του μηχανήματος ΣΤΟΙΧΕΙΑ ΘΟΡΥΒΟΥ ΚΑΙ ΔΟΝΗΣΗΣ - ΑΛΥΣΟΠΡΙΟΝΟ Στάθμη ηχητικής πίεσης

= 79,5 dB (A) K = 3 dB (A) Επίπεδο ισχύος ήχου

= 95,2 dB (A) K = 3 dB (A) Τιμή επιτάχυνσης κραδασμών

= 1,868 m / s2 K = 1,5 m / s2 ΔΕΔΟΜΕΝΑ ΘΟΡΥΒΟΥ ΚΑΙ ΔΟΝΗΣΗΣ - ΨΑΛΙΔΕΣ ΦΥΛΑΚΩΝ Στάθμη ηχητικής πίεσης

= 77,8 dB (A) K = 3 dB (A) Επίπεδο ισχύος ήχου

= 91,3 dB (A) K = 3 dB (A) Τιμή επιτάχυνσης κραδασμών

= 1,843 m / s2 K = 1,5 m / s2 Πληροφορίες για το θόρυβο και τους κραδασμούς Το επίπεδο θορύβου που εκπέμπεται από τη συσκευή περιγράφεται από: το επίπεδο της εκπεμπόμενης ηχητικής πίεσης Lp

και το επίπεδο ηχητικής ισχύος Lw

(όπου K είναι η αβεβαιότητα μέτρησης). Οι δονήσεις που εκπέμπονται από τη συσκευή περιγράφονται από την τιμή της επιτάχυνσης δόνησης a

(όπου K είναι η αβεβαιότητα μέτρησης). Οι ακόλουθες πληροφορίες: η στάθμη εκπεμπόμενης ηχητικής πίεσης

, η στάθμη ηχητικής ισχύος Lw

και η επιτάχυνση δόνησης

μετρήθηκαν σύμφωνα με το EN 60745-1. Το δεδομένο επίπεδο δόνησης a

μπορεί να χρησιμοποιηθεί για τη σύγκριση συσκευών και για την αρχική εκτίμηση της έκθεσης σε κραδασμούς. Το αναφερόμενο επίπεδο δόνησης είναι αντιπροσωπευτικό μόνο για τη βασική χρήση της συσκευής. Εάν το μηχάνημα χρησιμοποιείται για διαφορετικές εφαρμογές ή με διαφορετικά εργαλεία εργασίας, το επίπεδο δόνησης μπορεί να αλλάξει. Το υψηλότερο επίπεδο δονήσεων θα επηρεαστεί από την ανεπαρκή ή πολύ σπάνια συντήρηση της συσκευής. Οι λόγοι που αναφέρονται παραπάνω ενδέχεται να οδηγήσουν σε αυξημένη έκθεση σε κραδασμούς κατά τη διάρκεια ολόκληρης της περιόδου λειτουργίας. Για να εκτιμήσετε με ακρίβεια την έκθεση σε κραδασμούς, λάβετε υπόψη τις περιόδους κατά τις οποίες ο εξοπλισμός είναι απενεργοποιημένος ή όταν είναι ενεργοποιημένος αλλά δεν χρησιμοποιείται. Αφού αξιολογηθούν προσεκτικά όλοι οι παράγοντες, η συνολική έκθεση σε κραδασμούς μπορεί να είναι σημαντικά χαμηλότερη. Για την προστασία του χρήστη από τις επιπτώσεις των κραδασμών, θα πρέπει να εφαρμόζονται πρόσθετα μέτρα ασφαλείας, όπως: περιοδική συντήρηση της συσκευής και των εργαλείων εργασίας, προστασία της κατάλληλης θερμοκρασίας των χεριών και σωστή οργάνωση της

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΤΗ ΔΟΥΛΕΙΑ Σημείωση: Οι παρακάτω οδηγίες ισχύουν και για το πριόνι και για το ηλεκτρικό ψαλίδι. ΤΟΠΟΘΕΤΗΣΗ ΜΠΑΤΑΡΙΑΣ Η εγκατάσταση της μπαταρίας γίνεται τοποθετώντας την στις ράγες στην υποδοχή (σύροντάς την από πάνω). Για να αφαιρέσετε την μπαταρία από την πρίζα, πρέπει να πατήσετε το κουμπί κλειδώματος της μπαταρίας (Εικ . Γ) . ΡΥΘΜΙΣΗ ΥΨΟΥΣ Το εργαλείο είναι εξοπλισμένο με τηλεσκοπικό σύστημα ξεδίπλωσης. Χαλαρώστε το πόμολο γυρίζοντάς το δεξιόστροφα. Τραβήξτε το σωλήνα μέχρι το απαιτούμενο μήκος και, στη συνέχεια, σφίξτε το πόμολο γυρίζοντάς το προς τα αριστερά (εικ. D, E, F) . ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ ΣΤΟ BOOM Ταιριάξτε και τα δύο στοιχεία. Σπρώξτε μέχρι το φις μέχρι να μπει στην πρίζα. Σφίξτε το παξιμάδι γυρίζοντας αριστερόστροφα. Ο διαχωρισμός του εργαλείου από τον βραχίονα πραγματοποιείται με την αντίστροφη σειρά των ίδιων βημάτων.

Σημείωση: Πριν ξεκινήσετε την εργασία, βεβαιωθείτε πάντα ότι η ζώνη ώμου είναι σωστά δεμένη και ότι η συσκευή είναι σωστά συνδεδεμένη σε αυτήν. Χρησιμοποιήστε μόνο μια ζώνη που έχει σχεδιαστεί για εργασία με αυτές τις συσκευές.

• Δέστε τη ζώνη ασφαλείας (εικ. G) .

• Στερεώστε το άγκιστρο στο άγκιστρο της φλόκου (εικ. H) .

• Τοποθετήστε τον ιμάντα ώμου στο (εικ. I) . ΑΝΟΙΞΗ ΤΗΣ ΜΗΧΑΝΗΣ Ο διακόπτης είναι εξοπλισμένος με κουμπί κλειδώματος που προστατεύει από ακούσια ενεργοποίηση της συσκευής. Πατήστε το κουμπί κλειδώματος και μετά το διακόπτη λειτουργίας για να θέσετε σε λειτουργία61 το μηχάνημα. Απελευθερώστε την πίεση στον διακόπτη για να απενεργοποιήσετε τη συσκευή. Σημείωση: Δεν πρέπει να χρησιμοποιείται συσκευή με κατεστραμμένο μηχανισμό ασφάλισης. Πριν τοποθετήσετε την μπαταρία, πατήστε το διακόπτη on/off και βεβαιωθείτε ότι επιστρέφει στην αρχική της θέση όταν εκτονωθεί η πίεση. Σημείωση: Η συσκευή είναι εξοπλισμένη με σύστημα πέδησης. Όταν απελευθερωθεί η πίεση, το μηχάνημα θα πρέπει να σταματήσει εντελώς μέσα σε 1 δευτερόλεπτο. Διαφορετικά, η συσκευή δεν θα λειτουργεί σωστά και δεν θα πρέπει να χρησιμοποιείται. ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ - ΑΛΥΣΟΠΡΙΟΝΟ Σημείωση: Οι παρακάτω οδηγίες αφορούν το κοντάρι που περιλαμβάνεται στη συσκευασία. ΑΛΥΣΙΔΑ ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ Σημείωση: Βεβαιωθείτε ότι η μονάδα είναι απενεργοποιημένη και η μπαταρία έχει αφαιρεθεί πριν εγκαταστήσετε οποιοδήποτε αντικείμενο. Η αλυσίδα αφαιρείται από το πριόνι ως εξής:

• Σηκώστε το μοχλό του κουμπιού ασφάλισης της κουκούλας (Εικ. J) .

• Περιστρέψτε το μοχλό αριστερόστροφα μέχρι να ανοίξει το κάλυμμα της βάσης (εικ. K) .

• Αφαιρέστε το κάλυμμα της σχάρας. Αφαιρέστε τη ράβδο και την αλυσίδα (εικ. L) . Η συναρμολόγηση της αλυσίδας γίνεται σύμφωνα με τα ακόλουθα

• Βεβαιωθείτε ότι η αλυσίδα δείχνει προς τη σωστή κατεύθυνση (εικ. M) .

• Τοποθετήστε την αλυσίδα προσαρμόζοντάς την στη ράβδο οδήγησης και τοποθετώντας την ταυτόχρονα πάνω από το γρανάζι (εικ. N) .

• Βάλτε τον οδηγό στη θέση του.

• Τοποθετήστε το κάλυμμα της σχάρας με τέτοιο τρόπο ώστε και οι δύο συνδετήρες να βρίσκονται στις αντίστοιχες υποδοχές τους (στερέωση 1 από την οπή 2, κλιπ 3 από την οπή 4) (εικ. Ο) .

• Πιέστε το κάλυμμα του rack ενώ μετακινείτε απαλά τη ράβδο οδήγησης προς τα εμπρός ή προς τα πίσω μέχρι να ασφαλίσει κάνοντας κλικ (εικ. P) .

• Περιστρέψτε το κουμπί εντατήρα δεξιόστροφα και ελέγξτε την τάση της αλυσίδας. Η αλυσίδα που τραβιέται μακριά από τη ράβδο οδήγησης με δύναμη περίπου 1 kg πρέπει να σταθεί 5 - 7 mm (εικ. Q, R) .

• Περιστρέψτε το μοχλό ασφάλισης του καλύμματος δεξιόστροφα μέχρι να ασφαλίσει το κάλυμμα της σχάρας (Εικ. S) . Κλείστε το

ΡΥΘΜΙΣΗ ΕΝΤΑΣΕΩΣ ΑΛΥΣΙΔΑΣ Μπορεί να συμβεί η αλυσίδα να χαλαρώσει μετά από κάποιο χρονικό διάστημα λειτουργίας. Σε αυτήν την περίπτωση, ρυθμίστε την τάση σύμφωνα με τα ακόλουθα βήματα:

• Ανοίξτε τον μοχλό ασφάλισης του καλύμματος του κιβωτίου ταχυτήτων και στρίψτε τον αριστερόστροφα για να χαλαρώσει ελαφρά το κάλυμμα (εικ. T) .

• Γυρίστε το κουμπί εντατήρα δεξιόστροφα για να σφίξετε την αλυσίδα πάνω στην οδηγό ράβδο (εικ. U) .

• Ενώ στηρίζετε απαλά τον οδηγό, γυρίστε τον μοχλό ασφάλισης του καλύμματος προς τα πίσω για να τον ασφαλίσετε (εικ. W) . Κλείστε

Το πριόνι λιπαίνεται αυτόματα κατά τη λειτουργία. Η συσκευή απαιτεί να ελέγχεται περιοδικά η στάθμη λαδιού και να συμπληρώνεται εάν χρειάζεται. Η στάθμη λαδιού μπορεί να ελεγχθεί μέσω του παραθύρου προβολής. Η σωστή ποσότητα λαδιού σε ένα αλυσοπρίονο είναι 70 ml. Για να ξαναγεμίσετε το λάδι, σηκώστε το μοχλό στο βύσμα και ξεβιδώστε τον γυρίζοντάς τον προς τα αριστερά. Προσθέστε λάδι μέχρι η στάθμη του λαδιού να φτάσει στο κάτω άκρο του νήματος. Βιδώστε καλά το καπάκι. Αφού ξαναγεμίσετε το λάδι, πριν ξεκινήσετε την εργασία, ξεκινήστε το πριόνι και περιμένετε μέχρι να λιπαίνεται η συσκευή (εικ. X, Y) .

Σημείωση: κρατήστε μέρη του σώματός σας μακριά από το πριόνι ενώ εργάζεστε. Διατηρώντας σταθερή βάση, κρατήστε το εργαλείο σταθερά και με τα δύο χέρια. Όταν κόβετε κλαδιά, ο χειριστής πρέπει να έχει πάντα μια διαδρομή ανάσυρσης σε περίπτωση που κλαδιά πέσουν προς το μέρος του. Μην κόβετε με το άκρο της ράβδου οδήγησης - μπορεί να προκαλέσει ανάκρουση. Όταν στέκεστε σε μια σταθερή επιφάνεια, ρυθμίστε τον εαυτό σας σε τέτοια θέση ώστε η γωνία μεταξύ του εδάφους και της μπούμας να μην υπερβαίνει τις 60 ° κατά την κοπή. Μην πιέζετε το κλαδί με μεγάλη δύναμη. Όταν κόβετε μεγάλα κλαδιά, κόψτε τα από την άκρη σε κομμάτια. Να είστε ιδιαίτερα προσεκτικοί και να προσέχετε για πτώση θραυσμάτων κλαδιών. Όταν κόβετε χοντρά κλαδιά, κάντε πρώτα ένα ρηχό κόψιμο από κάτω και μετά κόψτε το κλαδί από πάνω. Το να κόψετε χοντρά κλαδιά από κάτω μπορεί να τα τσιμπήσει στην ράβδο οδήγησης και να μπλοκάρει το πριόνι. Κόβοντας ολόκληρο το κομμάτι από πάνω μπορεί να σπάσει τα κλαδιά (εικ. Ζ) . ΜΕΤΑΦΟΡΑ ΤΟΥ ΕΡΓΑΛΕΙΟΥ Όταν μεταφέρετε το εργαλείο, αφαιρέστε την μπαταρία και τοποθετήστε το κάλυμμα της ράβδου (εικ. A1) . ΑΚΟΝΙΣΜΑ ΑΛΥΣΙΔΑΣ Σημείωση: Βεβαιωθείτε ότι το πριόνι είναι απενεργοποιημένο και η μπαταρία έχει αφαιρεθεί από το μηχάνημα. Εάν υπάρχουν τα ακόλουθα συμπτώματα, η αλυσίδα πρέπει να ακονιστεί:

• Τα ροκανίδια έχουν «χυλώδη» δομή.

• Η αλυσίδα κόβει το ξύλο με δυσκολία.

• Η κοπτική άκρη είναι εμφανώς κατεστραμμένη.

• Το πριόνι τραβάει αριστερά ή δεξιά (που προκαλείται από ανομοιόμορφο ακόνισμα ή ζημιά μόνο στη μία πλευρά). Το συχνό αλλά ήπιο ακόνισμα της αλυσίδας είναι πιο αποτελεσματικό. Στη συνέχεια, 2 - 3 ωθήσεις με τη λίμα θα είναι αρκετές για κάθε αιχμή. Η κατασκευή της αλυσίδας του πριονιού φαίνεται στο σχ . Β1 . Σημείωση: Η υπερβολική απόσταση μεταξύ της λεπίδας και του μετρητή βάθους στον σύνδεσμο κοπής αυξάνει τον κίνδυνο ανάκρουσης. Λάβετε υπόψη τους ακόλουθους κανόνες:

• Το μήκος όλων των λεπίδων πρέπει να είναι το ίδιο - αυτό μειώνει τον κίνδυνο ανάκρουσης και διασφαλίζει την ομαλή λειτουργία.

• Μην ακονίζετε την αλυσίδα όταν το μήκος της λεπίδας είναι 3 mm ή λιγότερο - η αλυσίδα πρέπει να αντικατασταθεί με νέα.

• Το πάχος του τσιπ εξαρτάται από την απόσταση μεταξύ της ακμής κοπής και του στοπ βάθους.

• Η βέλτιστη απόσταση μεταξύ της λεπίδας και του μετρητή βάθους για τις αλυσίδες 90PX και 91PX είναι 0,65 mm.

• Όλες οι λεπίδες πρέπει να ακονιστούν υπό γωνία 30 °. Οι διαφορετικές γωνίες επιταχύνουν τη φθορά, κάνουν την εργασία λιγότερο ομαλή, αυξάνουν τον κίνδυνο θραύσης της αλυσίδας.

• Χρησιμοποιήστε λίμες σχεδιασμένες για ακόνισμα αλυσίδων

• Βέλτιστη διάμετρος αρχείου για κάθε τύπο λεπίδας: −90 PX: 4,5 mm (3/16'') −91 PX: 4,0 mm (5/32'')

• Όταν ακονίζετε, σπρώξτε τη λίμα μακριά από εσάς - μην ακονίζετε και προς τις δύο κατευθύνσεις.

• Η πιο κοντή λεπίδα θα πρέπει να ακονιστεί πρώτα. Στη συνέχεια, ακονίστε τα άλλα έτσι ώστε το μήκος της λεπίδας να είναι ίσο.

• Η μέθοδος χειρισμού αρχείων φαίνεται στα Σχήματα C1, D1 . ΚΑΘΑΡΙΣΜΟΣ ΤΗΣ ΜΠΑΡΑΣ ΟΔΗΓΟΥ Μαζεύονται τσιπς και σκόνη στη ράβδο οδήγησης, εμποδίζοντας την ελεύθερη κίνηση της αλυσίδας και επηρεάζοντας αρνητικά τη λίπανση. Καθαρίζετε περιοδικά όταν ακονίζετε ή αντικαθιστάτε την αλυσίδα με ένα λεπτό εργαλείο (εικ. E1) . ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΚΑΛΥΜΜΑΤΟΣ ΤΑΧΥΤΗΤΩΝ Τα τσιπς, η σκόνη και άλλοι ρύποι μπορεί να συσσωρευτούν κάτω από το κάλυμμα της βάσης και του πινιόν και να επηρεάσουν αρνητικά τη λειτουργία της μονάδας. Θα πρέπει να καθαρίζεται περιοδικά (εικ. F1) . ΚΑΘΑΡΙΣΜΟΣ ΤΗΣ ΤΡΥΠΑΣ ΑΠΟΧΕΤΕΥΣΗΣ ΛΑΔΙΟΥ Η οπή αποστράγγισης λαδιού μπορεί να μολυνθεί, εμποδίζοντας τη σωστή διανομή του λαδιού στην αλυσίδα και τη ράβδο. Αυτό θα επηρεάσει αρνητικά τη λειτουργία της συσκευής. Η οπή αποστράγγισης πρέπει να καθαρίζεται περιοδικά σύμφωνα με τις ακόλουθες οδηγίες:

• Αφαιρέστε το κάλυμμα του γραναζιού και την αλυσίδα.

• Αφαιρέστε τα υπολείμματα με ένα λεπτό κατσαβίδι ή παρόμοιο

• Τοποθετήστε την μπαταρία και ξεκινήστε τη συσκευή χρησιμοποιώντας το διακόπτη. Το λάδι θα ρέει, αφαιρώντας τυχόν εναπομείνασες ακαθαρσίες.

• Αφαιρέστε την μπαταρία. Τοποθετήστε ξανά την αλυσίδα και κλείστε το κάλυμμα του γραναζιού (εικ. G1) . ΑΛΛΑΓΗ ΓΡΑΝΑΖΙΟΥ Ένα κατεστραμμένο ή φθαρμένο γρανάζι θα καταστρέψει την αλυσίδα. Επομένως, ελέγχετε πάντα την κατάσταση του αλυσοτροχού πριν αντικαταστήσετε την αλυσίδα (εικ. H1) . Εάν το ράφι έχει φθαρεί, αντικαταστήστε το με ένα νέο μαζί με το στήριγμα (εικ. I1) .

Πριν αποθηκεύσετε τη συσκευή για μεγάλο χρονικό διάστημα, ακολουθήστε τις παρακάτω οδηγίες:62

• Καθαρίστε τη συσκευή σύμφωνα με τα παραπάνω σημεία.

• Αφαιρέστε το κεφάλι.

• Αφού καθαρίσετε τη συσκευή, λιπάνετε τη λειτουργώντας τη χωρίς

• Τοποθετήστε το κάλυμμα της ράβδου οδήγησης.

• Αδειάστε το δοχείο λαδιού. ΠΕΡΙΟΔΙΚΗ ΣΥΝΤΗΡΗΣΗ Ο παρακάτω πίνακας δείχνει τις δραστηριότητες συντήρησης και τη συνιστώμενη χρονική περίοδο για την εκτέλεσή τους. Στοιχείο / συνάρτηση Πότε / πόσα;

Μετά τη χρήση Έλεγχος σε εξουσιοδοτημένο σημείο σέρβις Κάθε χρόνο / πριν την

Πριν την αποθήκευση / σε περίπτωση έκτακτης ανάγκης

Πριν / μετά τη χρήση Αποσυναρμολόγηση Πριν την αποθήκευση

Έλεγχος συστήματος λίπανσης Πριν τη χρήση

Πριν τη χρήση Βύσμα λαδιού Έλεγχος στεγανότητας Πριν τη χρήση Παξιμάδια και

Εβδομαδιαίος ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Πιθανή αιτία Προτεινόμενη λύση Το πριόνι δεν

Λανθασμένη εγκατάσταση

Τοποθετήστε την μπαταρία σύμφωνα με τις οδηγίες. Πρόβλημα μπαταρίας (χαμηλή τάση). Φορτίστε την μπαταρία και αντικαταστήστε την εάν υπάρχουν περαιτέρω προβλήματα. ΟΙΚΟΔΟΜΙΚΟ ΤΕΤΡΑΓΩΝΟ. Πατήστε το κουμπί ξεκλειδώματος

απενεργοποιείται μόνο του μετά από σύντομο χρονικό

Χαμηλή μπαταρία. Φορτίστε την μπαταρία και αντικαταστήστε την εάν υπάρχουν περαιτέρω προβλήματα. Η αλυσίδα δεν λιπαίνεται. Άδειο δοχείο λαδιού. Συμπληρώστε το λάδι. Βρώμικος οδηγός.

Το πριόνι δεν λειτουργεί στη μέγιστη ταχύτητα. Λανθασμένη εγκατάσταση

Τοποθετήστε την μπαταρία σύμφωνα με τις οδηγίες. Χαμηλή μπαταρία. Φορτίστε την μπαταρία και αντικαταστήστε την εάν υπάρχουν περαιτέρω προβλήματα. Ελαττωματική κίνηση. Επισκευή σε εξουσιοδοτημένο σημείο σέρβις. Πολύ ισχυροί

(σβήστε αμέσως!) Χαλαρή αλυσίδα ή οδηγός. Ρυθμίστε τη θέση του οδηγού και

Βλάβη συσκευής. Επισκευή σε εξουσιοδοτημένο σημείο σέρβις. ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ - ΨΑΛΙΔΑ ΦΡΑΚΤΟΥ Σημείωση: Οι παρακάτω οδηγίες ισχύουν για το περιλαμβανόμενο ψαλίδι

ΡΥΘΜΙΣΗ ΤΗΣ ΘΕΣΗ ΤΟΥ ΨΑΛΙΔΙΟΥ Πατήστε το κουμπί θέσης κεφαλής και γυρίστε το στην επιθυμητή γωνία. Αφήστε την πίεση στο κουμπί για να κλειδώσετε τη θέση. Η γωνία μπορεί να ρυθμιστεί από -22,5 ° έως 90 ° σε 6 θέσεις (εικ. J1, K1) . Σημείωση: Αφού ρυθμίσετε τη γωνία, βεβαιωθείτε ότι η κεφαλή βρίσκεται σε μία από τις 6 πιθανές θέσεις (ήχος κλικ). ΜΕΤΑΦΟΡΑ ΤΟΥ ΕΡΓΑΛΕΙΟΥ Όταν μεταφέρετε το εργαλείο, αφαιρέστε την μπαταρία και τοποθετήστε το κάλυμμα του ψαλιδιού. Για να αφαιρέσετε το κάλυμμα, πιέστε το απαλά και τραβήξτε το (εικ. L1) .

Ενώ στέκεστε σε μια συμπαγή επιφάνεια και παίρνετε μια σταθερή θέση, ρυθμίστε τον εαυτό σας έτσι ώστε η γωνία μεταξύ του βραχίονα και του εδάφους κατά την εργασία να μην υπερβαίνει τις 60 °. Ενώ εργάζεστε, πιέστε απαλά τα κομμένα κλαδάκια. Τα παχύτερα κλαδιά πρέπει να κόβονται σε θραύσματα ΚΑΘΑΡΙΣΜΟΣ ΤΗΣ ΚΟΦΤΙΚΗΣ ΜΠΑΡΑΣ Η ράβδος κοπής πρέπει να καθαρίζεται με στεγνό ή υγρό, σαπουνόνερο και στυμμένο πανί. Μετά την εργασία, καθαρίστε τη λωρίδα από τη σκόνη με ένα πινέλο και λιπάνετε (εικ. Μ1) . Σημείωση: μην χρησιμοποιείτε βενζίνη, οινόπνευμα ή άλλα χημικά για τον καθαρισμό. Μπορεί να προκαλέσει βλάβη στη συσκευή. Μην πλένετε το σοβατεπί κάτω από τρεχούμενο νερό και μην το βυθίζετε σε νερό, καθώς μπορεί να προκαλέσει διάβρωση.

Πριν από την εργασία ή κάθε ώρα κατά τη διάρκεια της εργασίας, απλώστε ένα γράσο χαμηλής πυκνότητας, π.χ. σε σπρέι, στην κοπτική ράβδο (εικ. N1) .

Πριν αποθηκεύσετε τη συσκευή για μεγάλο χρονικό διάστημα, ακολουθήστε τις παρακάτω οδηγίες:

• Καθαρίστε τη συσκευή σύμφωνα με τα παραπάνω σημεία.

• Αφαιρέστε το κεφάλι.

• Τοποθετήστε το κάλυμμα της κοπής.

• Αποθηκεύστε το εργαλείο μακριά από παιδιά, σε ξηρό μέρος και όχι εκτεθειμένο στη βροχή. ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Πιθανή αιτία Προτεινόμενη λύση Ο κινητήρας δεν λειτουργεί. Η μπαταρία δεν είναι στη θέση της. Τοποθετήστε την μπαταρία σύμφωνα με τις οδηγίες. Η τάση της μπαταρίας είναι πολύ χαμηλή. Φορτίστε την μπαταρία και αντικαταστήστε την εάν υπάρχουν περαιτέρω προβλήματα. Ελαττωματική κίνηση. Επισκευή σε εξουσιοδοτημένο σημείο σέρβις. Οι κόφτες σβήνουν μετά από σύντομο χρονικό διάστημα. Η τάση της μπαταρίας είναι πολύ χαμηλή. Φορτίστε την μπαταρία και αντικαταστήστε την εάν υπάρχουν περαιτέρω προβλήματα. Υπερθέρμανση. Σταματήστε το μηχάνημα και αφήστε το να κρυώσει. Η οδήγηση δεν φτάνει στη μέγιστη ταχύτητα Η μπαταρία δεν έχει τοποθετηθεί σωστά. Τοποθετήστε την μπαταρία σύμφωνα με τις οδηγίες. Η τάση της μπαταρίας είναι πολύ χαμηλή. Φορτίστε την μπαταρία και αντικαταστήστε την εάν υπάρχουν περαιτέρω προβλήματα. Ελαττωματική κίνηση. Επισκευή σε εξουσιοδοτημένο σημείο σέρβις. Οι λεπίδες δεν κινούνται (σβήστε αμέσως!) Λάθος γωνία λεπίδας. Βεβαιωθείτε ότι η κεφαλή έχει τοποθετηθεί σωστά. Ξένα σώματα ανάμεσα στις λεπίδες. Απενεργοποιήστε τη συσκευή. Χρησιμοποιήστε πένσα για να αφαιρέσετε τα υπολείμματα. Ελαττωματική κίνηση. Επισκευή σε εξουσιοδοτημένο σημείο σέρβις. Πολύ ισχυροί κραδασμοί (σβήστε αμέσως!) Οι λεπίδες είναι κατεστραμμένες, λυγισμένες ή

Αντικαταστήστε τις λεπίδες. Ελαττωματική κίνηση. Επισκευή σε εξουσιοδοτημένο σημείο σέρβις. Ο κινητήρας και οι λεπίδες δεν σταματούν (αφαιρέστε αμέσως την μπαταρία!) Βλάβη ηλεκτρικού

Αφαιρέστε την μπαταρία. Επισκευή σε εξουσιοδοτημένο σημείο σέρβις. ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Τα ηλεκτροκίνητα προϊόντα δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα, αλλά πρέπει να απορρίπτονται σε κατάλληλες εγκαταστάσεις. Πληροφορίες σχετικά με την απόρριψη παρέχονται από τον αντιπρόσωπο του προϊόντος ή τις τοπικές αρχές. Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού περιέχουν ουσίες που δεν είναι ουδέτερες για το φυσικό περιβάλλον. Ο μη ανακυκλωμένος εξοπλισμός αποτελεί πιθανή απειλή για το περιβάλλον και την ανθρώπινη υγεία. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa με την έδρα της στη Βαρσοβία, ul. Το Pograniczna 2/4 (στο εξής: "Grupa Topex") ενημερώνει ότι όλα τα πνευματικά δικαιώματα στο περιεχόμενο αυτού του εγχειριδίου (εφεξής: το "Εγχειρίδιο"), συμπεριλαμβανομένου του κειμένου, των φωτογραφιών, των διαγραμμάτων, των σχεδίων και οι συνθέσεις του ανήκουν αποκλειστικά στην ομάδα Topex και υπόκεινται σε νομική προστασία σύμφωνα με την Πράξη της 4ης Φεβρουαρίου 1994, περί πνευματικών δικαιωμάτων και συγγενικών δικαιωμάτων (δηλαδή Εφημερίδα των Νόμων του 2006 Αρ. 90 Θέση 631, όπως τροποποιήθηκε). Η αντιγραφή, η επεξεργασία, η δημοσίευση, η τροποποίηση για εμπορικούς σκοπούς ολόκληρου του Εγχειριδίου και των επιμέρους στοιχείων του, χωρίς τη συγκατάθεση της Grupa Topex που εκφράζεται γραπτώς, απαγορεύεται αυστηρά και μπορεί να οδηγήσει σε αστική και ποινική ευθύνη.
