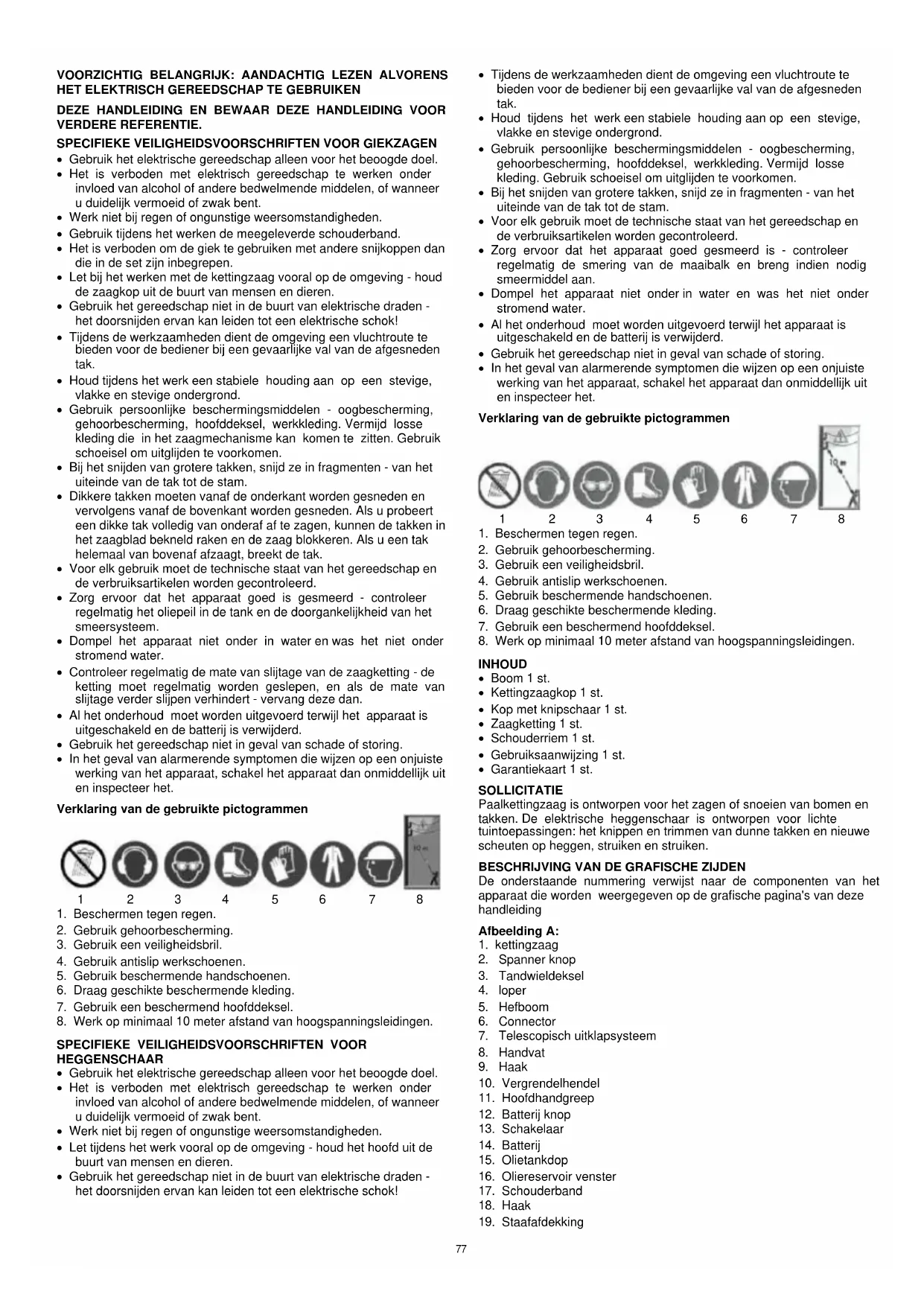

GEBRUIKSAANWIJZING Energy+ 58G098 Graphite

• Gebruik het elektrische gereedschap alleen voor het beoogde doel.

• Het is verboden met elektrisch gereedschap te werken onder invloed van alcohol of andere bedwelmende middelen, of wanneer u duidelijk vermoeid of zwak bent.

• Werk niet bij regen of ongunstige weersomstandigheden.

• Gebruik tijdens het werken de meegeleverde schouderband.

• Het is verboden om de giek te gebruiken met andere snijkoppen dan die in de set zijn inbegrepen.

• Let bij het werken met de kettingzaag vooral op de omgeving - houd de zaagkop uit de buurt van mensen en dieren.

• Gebruik het gereedschap niet in de buurt van elektrische draden - het doorsnijden ervan kan leiden tot een elektrische schok!

• Tijdens de werkzaamheden dient de omgeving een vluchtroute te bieden voor de bediener bij een gevaarlijke val van de afgesneden tak.

• Houd tijdens het werk een stabiele houding aan op een stevige, vlakke en stevige ondergrond.

• Gebruik persoonlijke beschermingsmiddelen - oogbescherming, gehoorbescherming, hoofddeksel, werkkleding. Vermijd losse kleding die in het zaagmechanisme kan komen te zitten. Gebruik schoeisel om uitglijden te voorkomen.

• Bij het snijden van grotere takken, snijd ze in fragmenten - van het uiteinde van de tak tot de stam.

• Dikkere takken moeten vanaf de onderkant worden gesneden en vervolgens vanaf de bovenkant worden gesneden. Als u probeert een dikke tak volledig van onderaf af te zagen, kunnen de takken in het zaagblad bekneld raken en de zaag blokkeren. Als u een tak helemaal van bovenaf afzaagt, breekt de tak.

• Voor elk gebruik moet de technische staat van het gereedschap en de verbruiksartikelen worden gecontroleerd.

• Zorg ervoor dat het apparaat goed is gesmeerd - controleer regelmatig het oliepeil in de tank en de doorgankelijkheid van het smeersysteem.

• Dompel het apparaat niet onder in water en was het niet onder stromend water.

• Controleer regelmatig de mate van slijtage van de zaagketting - de ketting moet regelmatig worden geslepen, en als de mate van slijtage verder slijpen verhindert - vervang deze dan.

• Al het onderhoud moet worden uitgevoerd terwijl het apparaat is uitgeschakeld en de batterij is verwijderd.

• Gebruik het gereedschap niet in geval van schade of storing.

• In het geval van alarmerende symptomen die wijzen op een onjuiste werking van het apparaat, schakel het apparaat dan onmiddellijk uit en inspecteer het. Verklaring van de gebruikte pictogrammen

1. Beschermen tegen regen.

2. Gebruik gehoorbescherming.

3. Gebruik een veiligheidsbril.

4. Gebruik antislip werkschoenen.

7. Gebruik een beschermend hoofddeksel.

8. Werk op minimaal 10 meter afstand van hoogspanningsleidingen.

• Gebruik het elektrische gereedschap alleen voor het beoogde doel.

• Het is verboden met elektrisch gereedschap te werken onder invloed van alcohol of andere bedwelmende middelen, of wanneer u duidelijk vermoeid of zwak bent.

• Werk niet bij regen of ongunstige weersomstandigheden.

• Let tijdens het werk vooral op de omgeving - houd het hoofd uit de buurt van mensen en dieren.

• Gebruik het gereedschap niet in de buurt van elektrische draden - het doorsnijden ervan kan leiden tot een elektrische schok!

• Tijdens de werkzaamheden dient de omgeving een vluchtroute te bieden voor de bediener bij een gevaarlijke val van de afgesneden tak.

• Houd tijdens het werk een stabiele houding aan op een stevige, vlakke en stevige ondergrond.

• Gebruik persoonlijke beschermingsmiddelen - oogbescherming, gehoorbescherming, hoofddeksel, werkkleding. Vermijd losse kleding. Gebruik schoeisel om uitglijden te voorkomen.

• Bij het snijden van grotere takken, snijd ze in fragmenten - van het uiteinde van de tak tot de stam.

• Voor elk gebruik moet de technische staat van het gereedschap en de verbruiksartikelen worden gecontroleerd.

• Zorg ervoor dat het apparaat goed gesmeerd is - controleer regelmatig de smering van de maaibalk en breng indien nodig smeermiddel aan.

• Dompel het apparaat niet onder in water en was het niet onder stromend water.

• Al het onderhoud moet worden uitgevoerd terwijl het apparaat is uitgeschakeld en de batterij is verwijderd.

• Gebruik het gereedschap niet in geval van schade of storing.

• In het geval van alarmerende symptomen die wijzen op een onjuiste werking van het apparaat, schakel het apparaat dan onmiddellijk uit en inspecteer het. Verklaring van de gebruikte pictogrammen

1. Beschermen tegen regen.

2. Gebruik gehoorbescherming.

3. Gebruik een veiligheidsbril.

4. Gebruik antislip werkschoenen.

7. Gebruik een beschermend hoofddeksel.

8. Werk op minimaal 10 meter afstand van hoogspanningsleidingen.

• Kop met knipschaar 1 st.

• Gebruiksaanwijzing 1 st.

• Garantiekaart 1 st. SOLLICITATIE Paalkettingzaag is ontworpen voor het zagen of snoeien van bomen en takken. De elektrische heggenschaar is ontworpen voor lichte tuintoepassingen: het knippen en trimmen van dunne takken en nieuwe scheuten op heggen, struiken en struiken.

BESCHRIJVING VAN DE GRAFISCHE ZIJDEN

De onderstaande nummering verwijst naar de componenten van het apparaat die worden weergegeven op de grafische pagina's van deze handleiding Afbeelding A:

7. Telescopisch uitklapsysteem

2. Hoofd positie pin

4. Telescopisch uitklapsysteem

TECHNISCHE PARAMETERS Kettingzaag en heggenschaar 58G098 Parameter Waarde Voedingsspanning: 18 V gelijkstroom Baterij type Li-Ion Energie + Beschermingsklasse III Productiejaar

Kettingzaag Kettingsnelheid (onbelast) 8 m / s loper 240 mm De ketting spannen zonder gereedschap Kettingsteek 3 / 8˝ (9,53 mm) ketting dikte: 0,05 "(1,27 mm) ketting olie SAE10W-30 Capaciteit kettingolietank 0,07 l Maximale werklengte 250 cm Massa 3,35 kg Heggenschaar Stationair toerental 1300 min-1 Snijbreedte 430 mm Maximale dikte van de gesneden stengel 15 mm Aanpassing snijhoek -22.5˚ ÷ 90˚ Maximale werklengte 260 cm Massa 3,2 kg 58G098 staat voor zowel het type als de aanduiding van de machine

= 1,843 m / s2 K = 1,5 m / s2 Informatie over geluid en trillingen Het geluidsniveau van het apparaat wordt beschreven door: het niveau van de uitgezonden geluidsdruk Lp

en het geluidsvermogensniveau

(waarbij K de meetonzekerheid is). De trillingen die door het apparaat worden uitgezonden, worden beschreven door de waarde van de trillingsversnelling a

(waarbij K de meetonzekerheid is). De volgende informatie: uitgestraald geluidsdrukniveau Lp

werden gemeten volgens EN 60745-1. Het gegeven trillingsniveau a

kan worden gebruikt voor de vergelijking van apparaten en voor de eerste beoordeling van de blootstelling aan trillingen. De aangegeven trillingsniveau is slechts representatief voor het primaire gebruik van het apparaat. Wanneer het apparaat wordt gebruikt voor verschillende toepassingen of verschillende werkgereedschappen, kan het trillingsniveau te veranderen. De hogere trillingen worden beïnvloed door onvoldoende of te zeldzaam onderhoud van de inrichting. Gelet op het voorgaande kan leiden tot een verhoogde blootstelling aan trillingen tijdens de gehele bedrijfsperiode. Om de blootstelling aan trillingen nauwkeurig in te schatten, moet u rekening houden met perioden waarin de apparatuur is uitgeschakeld of wanneer deze is ingeschakeld maar niet in gebruik is. Nadat alle factoren zorgvuldig zijn beoordeeld, kan de totale blootstelling aan trillingen aanzienlijk lager zijn. Om de gebruiker te beschermen tegen de effecten van trillingen, dienen aanvullende veiligheidsmaatregelen te worden getroffen, zoals: periodiek onderhoud van het apparaat en gereedschap, bescherming van de juiste temperatuur van de handen en een goede organisatie van het werk.

VOORBEREIDING OP HET WERK

Opmerking: De volgende instructies gelden voor beide stokzaag en elektrische scharen. BATTERIJ INSTALLATIE: De batterij wordt door het op de lamellen van de mof (schuiven over). Om de batterij uit het stopcontact te halen, moet u op de vergrendelknop op de accu (afb . C) . HOOGTE AANPASSING De tool is uitgerust met een telescopische ontvouwen systeem. Draai de knop met de klok mee. Het slangetje elkaar op de gewenste lengte en draai de knop door draaien naar links (fig. D, E, F) . MONTAGE VAN HET GEREEDSCHAP OP DE GIEK Overeenkomen met beide items. Duw helemaal naar binnen totdat de stekker in het stopcontact past. Draai de moer vast door hem tegen de klok in te draaien. De scheiding van het gereedschap van de giek wordt uitgevoerd in de omgekeerde volgorde van dezelfde stappen. SCHOUDERBAND Let op: Controleer voor aanvang van de werkzaamheden altijd of de schoudergordel goed is vastgemaakt en het apparaat er goed op is bevestigd. Gebruik alleen een riem die is ontworpen voor het werken met deze apparaten.

• Maak de veiligheidsgordel vast (fig. G) .

• Bevestig de haak aan de haak op de giek (fig. H) .

• Plaats de schouderriem (fig. I) .

DE MACHINE AANZETTEN

De schakelaar is uitgerust met een vergrendelknop die beschermt tegen onbedoelde activering van het apparaat. Druk op de vergrendelknop en vervolgens op de aan/uit-schakelaar om de machine te starten. Laat de druk op de schakelaar los om het apparaat uit te schakelen. Opmerking: een apparaat met een beschadigd sluitmechanisme mag niet worden gebruikt. Voordat u de batterij plaatst, drukt u op de aan / uit- schakelaar en zorgt u ervoor dat deze terugkeert naar zijn oorspronkelijke positie wanneer de druk wordt opgeheven. Opmerking: het apparaat is uitgerust met een remsysteem. Wanneer de druk wordt opgeheven, moet de machine binnen 1 seconde volledig tot stilstand komen. Anders zal het apparaat niet goed werken en mag het niet worden gebruikt.

GEBRUIKSAANWIJZING - KETTINGZAAG

Opmerking: de volgende instructies zijn voor de stokzaag die in het pakket zit.

KETTING MONTAGE EN DEMONTAGE

Opmerking: Zorg ervoor dat het apparaat is uitgeschakeld en de batterij wordt verwijderd voordat u een item. De ketting wordt als volgt van de zaag verwijderd:

• Til de hendel van de vergrendelingsknop van de kap op (Fig. J) .

• Draai de hendel tegen de klok in totdat het rekdeksel opengaat (fig. K) .

• Verwijder het rekafdekking. Verwijder het zaagblad en de ketting (fig. L) . De ketting wordt gemonteerd volgens de volgende stappen:

• Zorg ervoor dat de ketting in de juiste richting wijst (fig. M) .

• Positioneer de ketting door deze af te stellen op het zaagblad en tegelijkertijd over het tandwiel te plaatsen (fig. N) .

• Zet de gids op zijn plaats.

• Plaats de rackafdekking zo dat beide bevestigingen in hun respectievelijke sleuven zitten (bevestiging 1 door gat 2, clip 3 door gat 4) (fig. O) .

• Druk tegen het rekdeksel terwijl u het zaagblad voorzichtig naar voren of naar achteren beweegt totdat het vastklikt (fig. P) .

• Draai de spanknop rechtsom en controleer de kettingspanning. De ketting die met een kracht van ongeveer 1 kg van het zaagblad wordt getrokken, moet 5 - 7 mm standhouden (fig. Q, R) .

• Draai de hendel van de dekselvergrendelingsknop rechtsom totdat de rekafdekking is vergrendeld (afb. S) . Sluit de hendel. KETTINGSPANNING AANPASSEN Het kan voorkomen dat de ketting na enige tijd van gebruik losraakt. Pas in dit geval de spanning aan volgens de volgende stappen:

• Open de vergrendelingshendel van de versnellingskap en draai deze tegen de klok in om de kap iets los te maken (fig. T) .

• Draai de spanknop met de klok mee om de ketting tegen het zaagblad aan te spannen (fig. U) .

• Terwijl u de geleider voorzichtig ondersteunt, draait u de vergrendelingshendel van het deksel terug om deze te vergrendelen (fig. W) . Sluit de hendel.79 SMERING De zaag wordt automatisch gesmeerd tijdens de werking. De inrichting moet het oliepeil periodiek worden gecontroleerd en bijgevuld indien nodig. Het oliepeil kan worden gecontroleerd door het kijkvenster. De juiste hoeveelheid olie in een kettingzaag is 70 ml. Aan de olie bijvullen De hendel van de plug en schroef door draaien naar links. Olie toe te voegen totdat de olie de onderste rand van de schroefdraad bereikt. Draai de dop vast. Na het vullen van de olie, voorafgaande aan het werk begint de zaag en wacht totdat het apparaat wordt gesmeerd (fig. X, Y) . SNIJDEN Opmerking: houd lichaamsdelen uit de buurt van de zaag tijdens het werk. Het bijhouden van een stabiele voet, houd het gereedschap stevig vast met beide handen. Bij het snijden takken moet de gebruiker altijd een terugtrekbaan indien boom daling naar hem. Snijd niet met de punt van het zaagblad - het kan terugslag veroorzaken. Als u op een stabiele ondergrond staat, ga dan zo staan dat de hoek tussen de grond en de giek tijdens het zagen niet groter is dan 60°. Druk niet met grote kracht op de tak. Bij het knippen van grote takken, knip ze vanaf de punt in fragmenten. Wees vooral voorzichtig en pas op voor vallende fragmenten van takken. Bij het snijden van dikke takken, maak eerst een ondiepe gesneden uit de bodem en snijd de aftakking van boven. Snijden dikke takken helemaal van onderen kunnen ze knijpen in de gids bar en jam de zaag. Snijden van het gehele stuk van bovenaf kunnen de takken breken (fig. Z) .

HET GEREEDSCHAP VERVOEREN

Wanneer u het gereedschap draagt, verwijdert u de batterij en plaatst u de staafafdekking (fig. A1) . KETTING SLIJPEN Opmerking: Zorg ervoor dat de zaag is uitgeschakeld en dat de batterij uit de machine is verwijderd. Als de volgende symptomen aanwezig zijn, moet de ketting worden geslepen:

• De schaafsel heeft een "papperige" structuur.

• De ketting snijdt met moeite door het hout.

• De snijkant is zichtbaar beschadigd.

• Zaag trekt naar links of rechts (veroorzaakt door ongelijkmatig slijpen of schade aan slechts één kant). Frequent maar voorzichtig kettingslijpen is het meest effectief. Dan zijn 2 - 3 stoten met de vijl voldoende voor elke snijkant. De constructie van de zaagketting is weergegeven in afb . B1 . Opmerking: Een te grote afstand tussen het mes en de diepteaanslag op de freesschakel verhoogt het risico op terugslag. Houd rekening met de volgende regels:

• De lengte van alle messen moet gelijk zijn - dit vermindert het risico op terugslag en zorgt voor een soepele werking.

• Slijp de ketting niet als de meslengte 3 mm of minder is - de ketting moet worden vervangen door een nieuwe.

• De dikte van de spaan is afhankelijk van de afstand tussen de snijkant en de diepteaanslag.

• De optimale afstand tussen het blad en de diepteaanslag voor de 90PX en 91PX kettingen is 0,65 mm.

• Alle messen moeten onder een hoek van 30° worden geslepen. Verschillende hoeken versnellen slijtage, maken het werk minder soepel, verhogen het risico op kettingbreuk.

• Gebruik vijlen die zijn ontworpen voor het slijpen van zaagkettingen.

• Optimale vijldiameter voor elk type mes: −90px: 4.5mm (3/16 '') −91PX: 4,0 mm (5/32 '')

• Bij het slijpen de vijl van u af duwen - niet in beide richtingen slijpen.

• Het kortste mes moet eerst worden geslepen. Slijp vervolgens de andere zodat de meslengte gelijk is.

• De methode van bestandsverwerking wordt getoond in figuren C1, D1 .

DE GIDSBALK REINIGEN

Spaanders en stof verzamelen zich in het zaagblad, waardoor de vrije beweging van de ketting wordt belemmerd en de smering negatief wordt beïnvloed. Maak het regelmatig schoon wanneer u de ketting slijpt of vervangt met een dun stuk gereedschap (fig. E1) .

DE VERSNELLINGSKAP REINIGEN

Spaanders, stof en andere verontreinigingen ophopen onder de tandheugel deksel en nadelige invloed op de werking van het apparaat. Er wordt periodiek gereinigd (fig. F1) .

HET OLIEAFVOERGAAT REINIGEN

Het olieaftapgat kan vervuild raken, waardoor de olie zich niet goed op de ketting en het zaagblad kan verspreiden. Dit heeft een negatieve invloed op de werking van het apparaat. De afvoeropening moet periodiek worden schoongemaakt volgens de volgende instructies:

• Verwijder het tandwieldeksel en de ketting.

• Verwijder het vuil met een dunne schroevendraaier of iets dergelijks.

• Installeer de batterij en start het apparaat met de schakelaar. De olie zal stromen en alle resterende onzuiverheden verwijderen.

• Verwijder de batterij. Monteer de ketting en sluit het tandwieldeksel (fig. G1) .

HET TANDWIEL VERWISSELEN

Een beschadigd of versleten tandwiel zal de ketting beschadigen. Controleer daarom altijd de staat van het tandwiel voordat u de ketting vervangt (fig. H1) . Als de tandheugel versleten is, vervang deze dan door een nieuwe samen met de borgring (fig. I1) . OPSLAG Volg de onderstaande instructies voordat u het apparaat voor langere tijd opbergt:

• Reinig het apparaat volgens bovenstaande punten.

• Verwijder het hoofd.

• Smeer het apparaat na het reinigen door het onbelast te laten lopen.

• Plaats de geleiderailafdekking.

• Tap het oliereservoir af. PERIODIEK ONDERHOUD De onderstaande tabel toont de onderhoudsactiviteiten en de aanbevolen tijdsduur om ze uit te voeren. Element / functie Wanneer/wat hoeveel? Kettingzaag Controle Voor gebruik Schoonmaak Na gebruik Inspectie bij een erkend servicepunt Elk jaar / vóór opslag Zaagketting Controle Voor gebruik Verscherping Voor opslag / in geval van nood loper Controle Voor / na gebruik demontage Alvorens op te slaan: smering Controle smeersysteem Voor gebruik Schakelaar Controle Voor gebruik Schakelaarvergrendeling Controle Voor gebruik Olie plug Dichtheid controleren Voor gebruik Bouten en moeren Controle Wekelijks PROBLEEMOPLOSSEN Probleem Mogelijke oorzaak Voorgestelde oplossing De zaag start niet. Onjuiste installatie van de batterij. Installeer de batterij volgens de instructies. Batterijprobleem (lage spanning). Laad de batterij op en vervang deze als er meer problemen zijn. Blok. Druk op de ontgrendelknop De zaag schakelt zichzelf na korte tijd uit. Lage batterij. Laad de batterij op en vervang deze als er meer problemen zijn. Ketting niet gesmeerd. Leeg oliereservoir. Vul de olie bij. Vuile gids. Schoon. Verstopping van het smeersysteem Schoon. De zaag bereikt zijn maximale snelheid niet. Onjuiste installatie van de batterij. Installeer de batterij volgens de instructies. Lage batterij. Laad de batterij op en vervang deze als er meer problemen zijn. Defecte aandrijving. Reparatie bij een erkend servicepunt. Trillingen te sterk (direct uitschakelen!) Losse ketting of zaagblad. Pas de positie van de geleider en de spanning aan. Apparaat schade. Reparatie bij een erkend servicepunt.

GEBRUIKSAANWIJZING - HEGGENSCHAAR

Let op: De volgende instructies gelden voor de meegeleverde heggenschaar.

DE POSITIE VAN DE SCHAAR AANPASSEN

Druk op de koppositieknop en draai deze in de gewenste hoek. Laat de druk op de knop los om de positie te vergrendelen. De hoek is in 6 standen verstelbaar van -22,5 ° tot 90 ° (fig. J1, K1) . Let op: Zorg er na het aanpassen van de hoek voor dat de kop zich in een van de 6 mogelijke standen bevindt (klikgeluid).

HET GEREEDSCHAP VERVOEREN

Wanneer u het gereedschap draagt, verwijdert u de batterij en plaatst u de schaarafdekking. Om het deksel te verwijderen, knijpt u het voorzichtig in en trekt u eraan (fig. L1) . SNOEIEN Terwijl u op een stevige ondergrond staat en een stabiele houding aanneemt, moet u zich zo opstellen dat de hoek tussen de giek en de grond tijdens het werk niet groter is dan 60 °. Druk tijdens het werken voorzichtig op de afgeknipte twijgen. Dikkere takken moeten in fragmenten worden gesneden

DE SNIJBALK REINIGEN80

De snijbalk moet worden schoongemaakt met een droge of vochtige, zeepachtige en uitgeknepen doek. Na het werk de strip met een borstel stofvrij maken en smeren (fig. M1) . Let op: gebruik geen benzine, alcohol of andere chemicaliën voor het reinigen. Het kan het apparaat beschadigen. Was de plint niet onder stromend water en dompel hem niet onder in water, omdat dit corrosie kan veroorzaken. SMERING Breng voor het werk of elk uur tijdens het werk een vet met een lage dichtheid aan, bijv. in een spray, op de maaibalk (fig. N1) . OPSLAG Volg de onderstaande instructies voordat u het apparaat voor langere tijd opbergt:

• Reinig het apparaat volgens bovenstaande punten.

• Verwijder het hoofd.

• Breng de maaibalkafdekking aan.

• Bewaar het gereedschap buiten het bereik van kinderen, op een droge plaats en niet blootgesteld aan regen. PROBLEEMOPLOSSEN Probleem Mogelijke oorzaak Voorgestelde oplossing De motor loopt niet. Batterij niet op zijn plaats. Installeer de batterij volgens de instructies. Accuspanning te laag. Laad de batterij op en vervang deze als er meer problemen zijn. Defecte aandrijving. Reparatie bij een erkend servicepunt. De messen schakelen na korte tijd uit. Accuspanning te laag. Laad de batterij op en vervang deze als er meer problemen zijn. Oververhitting. Stop de machine en laat hem afkoelen. Aandrijving bereikt de maximale snelheid niet Batterij niet goed geplaatst. Installeer de batterij volgens de instructies. Accuspanning te laag. Laad de batterij op en vervang deze als er meer problemen zijn. Defecte aandrijving. Reparatie bij een erkend servicepunt. Messen bewegen niet (direct uitschakelen!) Verkeerde bladhoek. Zorg ervoor dat de kop correct is geïnstalleerd. Vreemde voorwerpen tussen de messen. Schakel het apparaat uit. Gebruik een tang om vuil te verwijderen. Defecte aandrijving. Reparatie bij een erkend servicepunt. Trillingen te sterk (direct uitschakelen!) Messen beschadigd, verbogen of versleten. Vervang de messen. Defecte aandrijving. Reparatie bij een erkend servicepunt. MILIEUBESCHERMING
