ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 135 II HUSQVARNA

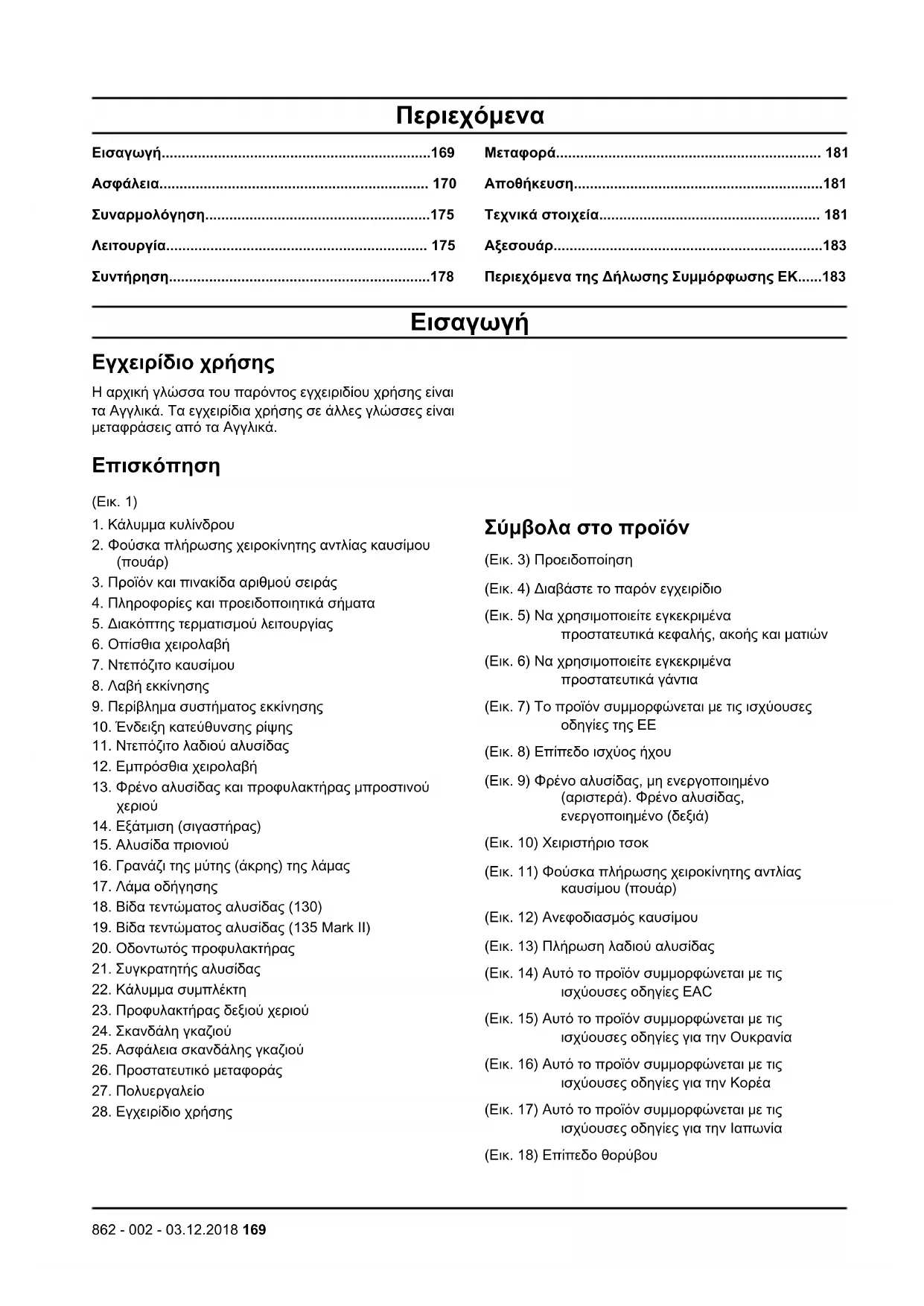

862 - 002 - 03.12.2018Περιεχόμενα

Εγχειρίδιο χρήσης Η αρχική γλώσσα του παρόντος εγχειριδίου χρήσης είναι τα Αγγλικά. Τα εγχειρίδια χρήσης σε άλλες γλώσσες είναι μεταφράσεις από τα Αγγλικά.

1. Κάλυμμα κυλίνδρου

2. Φούσκα πλήρωσης χειροκίνητης αντλίας καυσίμου

3. Προϊόν και πινακίδα αριθμού σειράς

4. Πληροφορίες και προειδοποιητικά σήματα

5. Διακόπτης τερματισμού λειτουργίας

6. Οπίσθια χειρολαβή

7. Ντεπόζιτο καυσίμου

9. Περίβλημα συστήματος εκκίνησης

10. Ένδειξη κατεύθυνσης ρίψης

11. Ντεπόζιτο λαδιού αλυσίδας

12. Εμπρόσθια χειρολαβή

13. Φρένο αλυσίδας και προφυλακτήρας μπροστινού

14. Εξάτμιση (σιγαστήρας)

15. Αλυσίδα πριονιού

16. Γρανάζι της μύτης (άκρης) της λάμας

18. Βίδα τεντώματος αλυσίδας (130)

19. Βίδα τεντώματος αλυσίδας (135 Mark II)

20. Οδοντωτός προφυλακτήρας

21. Συγκρατητής αλυσίδας

22. Κάλυμμα συμπλέκτη

23. Προφυλακτήρας δεξιού χεριού

24. Σκανδάλη γκαζιού

25. Ασφάλεια σκανδάλης γκαζιού

26. Προστατευτικό μεταφοράς

28. Εγχειρίδιο χρήσης

Σύμβολα στο προϊόν (Εικ. 3) Προειδοποίηση (Εικ. 4) Διαβάστε το παρόν εγχειρίδιο (Εικ. 5) Να χρησιμοποιείτε εγκεκριμένα προστατευτικά κεφαλής, ακοής και ματιών (Εικ. 6) Να χρησιμοποιείτε εγκεκριμένα προστατευτικά γάντια (Εικ. 7) Το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες της ΕΕ (Εικ. 8) Επίπεδο ισχύος ήχου (Εικ. 9) Φρένο αλυσίδας, μη ενεργοποιημένο (αριστερά). Φρένο αλυσίδας, ενεργοποιημένο (δεξιά) (Εικ. 10) Χειριστήριο τσοκ (Εικ. 11) Φούσκα πλήρωσης χειροκίνητης αντλίας καυσίμου (πουάρ) (Εικ. 12) Ανεφοδιασμός καυσίμου (Εικ. 13) Πλήρωση λαδιού αλυσίδας (Εικ. 14) Αυτό το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες EAC (Εικ. 15) Αυτό το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες για την Ουκρανία (Εικ. 16) Αυτό το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες για την Κορέα (Εικ. 17) Αυτό το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες για την Ιαπωνία (Εικ. 18) Επίπεδο θορύβου

862 - 002 - 03.12.2018 169(Εικ. 19) Να κρατάτε το προϊόν σωστά και με τα δύο

(Εικ. 20) Μην το χρησιμοποιείτε με το ένα χέρι (Εικ. 21) Αποφύγετε την επαφή με τη μύτη της λάμας (Εικ. 22) Προσοχή στο κλώτσημα (Εικ. 23) Αυτό το προϊόν συμφωνεί με τις ισχύουσες οδηγίες ηλεκτρομαγνητικής συμβατότητας για την Αυστραλία και τη Νέα Ζηλανδία. Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο προϊόν αναφέρονται σε απαιτήσεις πιστοποίησης για άλλες εμπορικές περιοχές. Πρόταση 65 (Εικ. 1) EU V ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οποιαδήποτε μη εξουσιοδοτημένη παρέμβαση στον κινητήρα ακυρώνει την έγκριση τύπου ΕΕ αυτού του

Ευθύνη προϊόντος Όπως αναφέρεται στη νομοθεσία περί ευθύνης για τα προϊόντα, δεν φέρουμε καμία ευθύνη για ζημιές που οφείλονται στο προϊόν μας εάν:

• Το προϊόν έχει επισκευαστεί λανθασμένα.

• Το προϊόν έχει επισκευαστεί με εξαρτήματα που δεν προέρχονται από τον κατασκευαστή ή που δεν έχουν εγκριθεί από τον κατασκευαστή.

• Το προϊόν διαθέτει ένα αξεσουάρ που δεν προέρχεται από τον κατασκευαστή ή που δεν έχει εγκριθεί από τον κατασκευαστή.

• Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένο κέντρο σέρβις ή από εγκεκριμένη αρχή.

Ορισμοί για την ασφάλεια Οι παρακάτω ορισμοί παρέχουν το βαθμό σοβαρότητας για κάθε προειδοποιητική λέξη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τραυματισμός ατόμων. ΠΡΟΣΟΧΗ: Ζημιά του προϊόντος. Περιεχόμενα Αυτές οι πληροφορίες διευκολύνουν τη χρήση του προϊόντος. Γενικές οδηγίες ασφαλείας

• Χρησιμοποιήστε σωστά το προϊόν. Λόγω της εσφαλμένης χρήσης μπορεί να προκληθεί τραυματισμός ή θάνατος. Χρησιμοποιήστε το προϊόν μόνο για τις εργασίες που αναφέρονται στο παρόν εγχειρίδιο. Μην χρησιμοποιείτε το προϊόν για άλλες

• Να διαβάσετε, να κατανοήσετε και να τηρείτε τις οδηγίες που παρέχονται σε αυτό το εγχειρίδιο. Τηρείτε τα σύμβολα ασφαλείας και τις οδηγίες ασφαλείας. Εάν ο χειριστής δεν τηρεί τις οδηγίες και τα σύμβολα, μπορεί να προκληθεί τραυματισμός, ζημιά ή θάνατος.

• Μην απορρίψετε αυτό το εγχειρίδιο. Χρησιμοποιήστε τις οδηγίες για τη συναρμολόγηση, τη χρήση και τη διατήρηση του προϊόντος σε καλή κατάσταση. Χρησιμοποιήστε τις οδηγίες για τη σωστή εγκατάσταση των εξαρτημάτων και των παρελκόμενων. Να χρησιμοποιείτε μόνο εγκεκριμένα εξαρτήματα και παρελκόμενα.

• Δεν πρέπει να χρησιμοποιείτε το προϊόν αν έχει υποστεί ζημιά. Να τηρείτε το πρόγραμμα συντήρησης. Να εκτελείτε μόνο τις εργασίες συντήρησης που αναφέρονται σε οδηγίες του παρόντος εγχειριδίου. Όλες οι υπόλοιπες εργασίες συντήρησης πρέπει να εκτελούνται από ένα εγκεκριμένο κέντρο σέρβις.

• Το παρόν εγχειρίδιο δεν περιλαμβάνει όλες τις καταστάσεις που μπορεί να προκύψουν κατά τη χρήση του προϊόντος. Να είστε προσεκτικοί και να χρησιμοποιείτε την κοινή λογική. Μην χρησιμοποιείτε το προϊόν και μην εκτελείτε συντήρηση σε αυτό, εάν δεν είστε σίγουροι για την κατάσταση. Απευθυνθείτε σε έναν ειδικό για το προϊόν, τον αντιπρόσωπό σας, τον αντιπρόσωπο σέρβις ή ένα εγκεκριμένο κέντρο σέρβις για πληροφορίες.

• Αποσυνδέστε το καλώδιο του μπουζί πριν από τη συναρμολόγηση του προϊόντος, την τοποθέτησή του στην περιοχή αποθήκευσης ή την εκτέλεση εργασιών συντήρησης.

• Μην χρησιμοποιείτε το προϊόν εάν τροποποιηθεί από τις αρχικές του προδιαγραφές. Μην αλλάξετε ένα εξάρτημα του προϊόντος χωρίς έγκριση από τον κατασκευαστή. Χρησιμοποιήστε μόνο εξαρτήματα που έχουν εγκριθεί από τον κατασκευαστή. Λόγω της εσφαλμένης συντήρησης μπορεί να προκληθεί τραυματισμός ή θάνατος.

862 - 002 - 03.12.2018• Μην εισπνέετε τις αναθυμιάσεις της εξάτμισης από

τον κινητήρα. Αν εισπνεύσετε αναθυμιάσεις της εξάτμισης, αναθυμιάσεις λαδιού αλυσίδας και πριονίδια για μεγάλο χρονικό διάστημα, μπορεί να προκληθεί κίνδυνος για την υγεία.

• Μην θέτετε το προϊόν σε λειτουργία σε εσωτερικό χώρο ή κοντά σε εύφλεκτα υλικά. Οι αναθυμιάσεις της εξάτμισης είναι καυτές και μπορεί να περιέχουν σπινθήρες που μπορεί να προκαλέσουν πυρκαγιά. Η ανεπαρκής ροή αέρα μπορεί να προκαλέσει τραυματισμό ή θάνατο λόγω ασφυξίας ή μονοξειδίου του άνθρακα.

• Αυτό το προϊόν δημιουργεί ηλεκτρομαγνητικό πεδίο κατά τη λειτουργία του. Το ηλεκτρομαγνητικό πεδίο μπορεί να προκαλέσει ζημιά στα ιατρικά εμφυτεύματα. Προτού χρησιμοποιήσετε το προϊόν, συμβουλευθείτε το γιατρό σας ή τον κατασκευαστή του ιατρικού εμφυτεύματος.

• Μην επιτρέψετε σε παιδιά να χρησιμοποιήσουν το

• Μην επιτρέψετε σε άτομα που δεν έχουν διαβάσει τις οδηγίες να χρησιμοποιήσουν το προϊόν.

• Αν το προϊόν χρησιμοποιείται από ένα άτομο με μειωμένη σωματική ή διανοητική ικανότητα, θα πρέπει πάντα να το επιβλέπετε. Πρέπει να είναι παρών ένας υπεύθυνος ενήλικας ανά πάσα στιγμή.

• Ασφαλίστε το προϊόν σε σημείο στο οποίο δεν έχουν πρόσβαση παιδιά και μη εγκεκριμένα άτομα.

• Το προϊόν μπορεί να εκτινάξει αντικείμενα και να προκληθούν τραυματισμοί. Τηρείτε τις οδηγίες ασφαλείας για να μειώσετε τον κίνδυνο τραυματισμού

• Μην απομακρύνεστε από το προϊόν όταν ο κινητήρας είναι σε λειτουργία. Σβήστε τον κινητήρα και βεβαιωθείτε ότι η αλυσίδα δεν περιστρέφεται.

• Ο χειριστής του προϊόντος είναι υπεύθυνος σε περίπτωση ατυχήματος.

• Βεβαιωθείτε ότι τα εξαρτήματα δεν έχουν υποστεί ζημιά πριν χρησιμοποιήσετε το προϊόν.

• Ανατρέξτε στην εθνική ή τοπική νομοθεσία. Μπορεί να εμποδίσει ή να μειώσει τη λειτουργία του προϊόντος σε ορισμένες περιπτώσεις. Οδηγίες ασφαλείας για τη λειτουργία

• Η συνεχής ή τακτική λειτουργία του προϊόντος μπορεί να προκαλέσει σύνδρομο Ρεϊνό ή αντίστοιχα προβλήματα υγείας λόγω των δονήσεων. Αν χρησιμοποιείτε το προϊόν συνεχώς ή τακτικά, να εξετάζετε συχνά την κατάσταση των χεριών και των δαχτύλων σας. Αν τα χέρια ή τα δάχτυλά σας έχουν αποχρωματιστεί ή αν παρατηρήσετε πόνο, τσιμπήματα ή μούδιασμα, σταματήστε τις εργασίες και απευθυνθείτε αμέσως σε έναν γιατρό.

• Βεβαιωθείτε ότι το προϊόν είναι πλήρως συναρμολογημένο πριν από τη χρήση του.

• Το προϊόν μπορεί να προκαλέσει την εκτίναξη αντικειμένων, τα οποία μπορούν να προκαλέσουν ζημιά στα μάτια. Να χρησιμοποιείτε πάντα εγκεκριμένη προστασία των ματιών κατά τη χρήση του προϊόντος.

• Να είστε προσεκτικοί! Ένα παιδί μπορεί να πλησιάσει στο προϊόν εν αγνοία σας κατά τη διάρκεια της λειτουργίας.

• Μην χρησιμοποιείτε το προϊόν εάν υπάρχουν άτομα στο χώρο εργασίας. Σταματήστε τη λειτουργία του προϊόντος εάν ένα άτομο μπει στο χώρο εργασίας. (Εικ. 24)

• Βεβαιωθείτε ότι έχετε πάντα τον έλεγχο του

• Πρέπει να χειρίζεστε το προϊόν και με τα δύο χέρια. Μην χειρίζεστε το προϊόν με το ένα χέρι. Ο χειρισμός με το ένα χέρι μπορεί να προκαλέσει σοβαρό τραυματισμό στο χειριστή ή/και σε άλλους παρευρισκόμενους.

• Κρατήστε την εμπρόσθια χειρολαβή με το αριστερό σας χέρι και την οπίσθια χειρολαβή με το δεξί σας χέρι. Να κρατάτε το προϊόν στη δεξιά πλευρά του σώματός σας. (Εικ. 25)

• Μην χρησιμοποιείτε ποτέ το προϊόν εάν είστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκοόλ ή άλλων φαρμάκων.

• Να μην χρησιμοποιείτε το προϊόν εάν δεν μπορείτε να λάβετε βοήθεια σε περίπτωση ατυχήματος. Να ενημερώνετε πάντα τους γύρω σας πριν ξεκινήσετε να χρησιμοποιείτε το προϊόν.

• Μην γυρίζετε με το προϊόν πριν να βεβαιωθείτε ότι δεν υπάρχουν άτομα ή ζώα στην περιοχή ασφαλείας.

• Απομακρύνετε όλα τα ανεπιθύμητα υλικά από την περιοχή εργασίας πριν ξεκινήσετε. Εάν η αλυσίδα χτυπήσει κάποιο αντικείμενο, το αντικείμενο μπορεί να εκτιναχθεί και να προκληθεί τραυματισμός ή ζημιά. Γύρω από την αλυσίδα μπορεί να τυλιχθεί ανεπιθύμητο υλικό και να προκαλέσει ζημιά.

• Να μην χρησιμοποιείτε το προϊόν σε κακές καιρικές συνθήκες, όπως ομίχλη, βροχή, ισχυρούς ανέμους, κίνδυνο κεραυνού ή άλλες καιρικές συνθήκες. Μπορεί να προκύψουν επικίνδυνες συνθήκες, όπως ολισθηρές επιφάνειες, λόγω κακοκαιρίας.

• Φροντίστε να είστε σε θέση να μετακινείστε ελεύθερα και να εργάζεστε σε σταθερή θέση.

• Βεβαιωθείτε ότι δεν μπορείτε να πέσετε όταν χρησιμοποιείτε το προϊόν. Μην γέρνετε όταν χρησιμοποιείτε το προϊόν.

• Κρατάτε πάντα το προϊόν και με τα δύο σας χέρια. Κρατήστε την εμπρόσθια χειρολαβή με το αριστερό σας χέρι και την οπίσθια χειρολαβή με το δεξί σας χέρι. Να κρατάτε το προϊόν στη δεξιά πλευρά του σώματός σας.

• Η αλυσίδα πριονιού αρχίζει να περιστρέφεται, αν το χειριστήριο τσοκ είναι στη θέση του τσοκ κατά την εκκίνηση του κινητήρα.

• Σβήστε τον κινητήρα πριν μετακινήσετε το προϊόν.

• Μην ακουμπάτε το προϊόν με τον κινητήρα σε λειτουργία.

862 - 002 - 03.12.2018

171• Σταματήστε τον κινητήρα πριν αφαιρέσετε τα ανεπιθύμητα υλικά από το προϊόν. Αφήστε την αλυσίδα να σταματήσει πριν απομακρύνετε το κομμένο υλικό, είτε εσείς είτε ο βοηθός σας.

• Μην χειρίζεστε αυτό το προϊόν επάνω σε δέντρο. Ο χειρισμός του προϊόντος πάνω σε δέντρο μπορεί να προκαλέσει τραυματισμό. (Εικ. 26)

• Το φρένο της αλυσίδας πρέπει να είναι ενεργοποιημένο όταν εκκινείται το προϊόν, ώστε να μειώνεται ο κίνδυνος επαφής με την αλυσίδα του πριονιού κατά την εκκίνηση. (Εικ. 27)

• Το κλώτσημα μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο του χειριστή ή άλλων ατόμων. Για να μειώσετε τον κίνδυνο, πρέπει να γνωρίζετε τις αιτίες του κλωτσήματος και τον τρόπο με τον οποίο θα τις αποφεύγετε.

• Να τηρείτε όλες τις οδηγίες ασφαλείας για να μειώσετε τον κίνδυνο κλωτσήματος και άλλες δυνάμεις που μπορεί να προκαλέσουν σοβαρό τραυματισμό ή θάνατο.

• Να ρυθμίζετε τακτικά το τέντωμα της αλυσίδας του πριονιού για να βεβαιώνεστε ότι δεν έχει χαλαρώσει. Μια χαλαρή αλυσίδα πριονιού μπορεί να βγει από τη θέση της και να προκαλέσει σοβαρό ή θανατηφόρο τραυματισμό.

• Να μην κόβετε δέντρα χρησιμοποιώντας εσφαλμένη διαδικασία. Αυτό μπορεί να προκαλέσει τραυματισμό ατόμων, να χτυπήσει μια γραμμή παροχής ρεύματος ή να προκαλέσει ζημιά σε περιουσία.

• Ο χειριστής πρέπει να βρίσκεται προς την ανηφορική πλευρά του εδάφους, καθώς το δέντρο είναι πιθανό να κυλήσει ή να γλιστρήσει προς τα κάτω μετά την

• Σχεδιάστε και προετοιμάσετε τη διαδρομή διαφυγής σας προτού αρχίσετε την κοπή. Η διαδρομή διαφυγής θα πρέπει να σχηματίζει γωνία περίπου 135 μοιρών με την κατεύθυνση ρίψης.

• 2. Διαδρομή διαφυγής

• 3. Κατεύθυνση ρίψης (Εικ. 29)

• Να σβήνετε πάντα τον κινητήρα προτού μετακινήσετε

• Να τοποθετήσετε σωστά τα πόδια σας στο έδαφος και να μοιράζετε ομοιόμορφα το βάρος. (Εικ. 30)

• Να χειρίζεστε το προϊόν μόνο με τα πόδια σας σε σταθερό έδαφος. Χωρίς σταθερό έδαφος, ο χειρισμός μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο του χειριστή ή άλλων ατόμων. Μην χειρίζεστε το προϊόν πάνω σε σκάλα ή δέντρο. (Εικ. 31) Κλωτσήματα (τινάγματα), ολισθήσεις, αναπηδήσεις και πτώσεις Διάφορες δυνάμεις μπορεί να έχουν επιπτώσεις στον ασφαλή έλεγχο του προϊόντος.

• Η ολίσθηση σημειώνεται όταν η λάμα κινηθεί γρήγορα κατά μήκος του ξύλου.

• Η αναπήδηση σημειώνεται όταν η λάμα ανασηκώνει το ξύλο και το αγγίζει ξανά και ξανά.

• Η πτώση σημειώνεται όταν το προϊόν πέσει κάτω μετά την κοπή. Αυτό μπορεί να προκαλέσει την επαφή της κινούμενης αλυσίδας με ένα μέρος του σώματος ή άλλα αντικείμενα, προκαλώντας τραυματισμό ή ζημιά.

• Το κλώτσημα (τίναγμα) σημειώνεται όταν το άκρο της λάμας ακουμπήσει αντικείμενα και αρχίσει να μετακινείται προς τα πίσω, προς τα πάνω ή ξαφνικά προς τα εμπρός. Το κλώτσημα (τίναγμα) συμβαίνει επίσης όταν το ξύλο κλείσει και μαγκώσει την αλυσίδα πριονιού κατά την κοπή. Αν το προϊόν ακουμπήσει ένα αντικείμενο στο ξύλο, μπορεί να χάσετε τον έλεγχό του. (Εικ. 32)

• Κλώτσημα (τίναγμα) από περιστροφή μπορεί να συμβεί όταν η αλυσίδα έρθει σε επαφή με κάποιο αντικείμενο στο επάνω άκρο της λάμας. Αυτό μπορεί να προκαλέσει το σκάλωμα της αλυσίδας μέσα στο αντικείμενο, κάτι που προκαλεί το στιγμιαίο σταμάτημα της αλυσίδας. Το αποτέλεσμα είναι μια πολύ γρήγορη αντίστροφη αντίδραση η οποία μετακινεί τη λάμα προς τα πάνω και πίσω προς τον χειριστή. (Εικ. 33)

• Το κλώτσημα (τίναγμα) από πιάσιμο μπορεί να σημειωθεί όταν η αλυσίδα πριονιού σταματήσει ξαφνικά κατά την κοπή. Το ξύλο κλείνει και μαγκώνει την κινούμενη αλυσίδα του πριονιού κατά μήκος της επάνω πλευράς της λάμας. Η απότομη διακοπή της αλυσίδας αναστρέφει τη δύναμη της αλυσίδας και προκαλεί την μετακίνηση του προϊόντος προς την αντίθετη κατεύθυνση από εκείνη της περιστροφής της αλυσίδας. Το προϊόν μετακινείται προς τα πίσω, προς την κατεύθυνση του χειριστή. (Εικ. 34)

• Το τράβηγμα μπορεί να σημειωθεί όταν η αλυσίδα του πριονιού σταματά ξαφνικά όταν η κινούμενη αλυσίδα ακουμπήσει ένα αντικείμενο μέσα στο ξύλο κατά μήκος της κάτω πλευράς της λάμας. Η απότομη διακοπή τραβάει το προϊόν προς τα εμπρός και μακριά από τον χειριστή, κάτι που μπορεί να προκαλέσει εύκολα την απώλεια ελέγχου από τον χειριστή. (Εικ. 35) Βεβαιωθείτε ότι έχετε κατανοήσει τις διαφορετικές δυνάμεις και πώς να τις αποτρέψετε πριν χρησιμοποιήσετε το προϊόν. Ανατρέξτε στην ενότητα Αποτροπή κλωτσημάτων (τινάγματα), ολισθήσεων, αναπηδήσεων και πτώσεων στη σελίδα 173

862 - 002 - 03.12.2018Αποτροπή κλωτσημάτων (τινάγματα),

ολισθήσεων, αναπηδήσεων και πτώσεων

• Φροντίστε να κρατάτε το προϊόν σφιχτά ενώ λειτουργεί το μοτέρ. Βάλτε το δεξί σας χέρι στην οπίσθια χειρολαβή και το αριστερό σας χέρι στην εμπρόσθια χειρολαβή. Κρατήστε σφιχτά με τους αντίχειρες και τα δάχτυλα γύρω από τις χειρολαβές. Μην τις αφήνετε.

• Κρατήστε τον έλεγχο του προϊόντος κατά την κοπή και αφού το ξύλο πέσει στο έδαφος. Να μην αφήνετε το βάρος του προϊόντος να πέσει προς τα κάτω μετά

• Βεβαιωθείτε ότι η περιοχή στην οποία κόβετε δεν έχει μπλοκαριστεί. Όταν χρησιμοποιείτε το προϊόν, μην αφήνετε το άκρο της λάμας να αγγίξει κορμούς, κλαδιά ή άλλα εμπόδια. (Εικ. 36)

• Να κόβετε σε υψηλές στροφές του μοτέρ.

• Μην τεντώνεστε υπερβολικά και μην κόβετε σε ύψος πάνω από τον ώμο σας. (Εικ. 37)

• Να τηρείτε τις οδηγίες ακονίσματος και συντήρησης του κατασκευαστή για την αλυσίδα του πριονιού.

• Να χρησιμοποιείτε μόνο ανταλλακτικές λάμες και αλυσίδες πριονιού που ορίζονται από τον κατασκευαστή.

• Αν ο μετρητής βάθους οριστεί σε πολύ μεγάλη τιμή, αυξάνεται ο κίνδυνος κλωτσήματος. Προσωπικός εξοπλισμός προστασίας

• Να χρησιμοποιείτε πάντα σωστό προσωπικό εξοπλισμό προστασίας κατά τη χρήση του προϊόντος. Σε περίπτωση ατυχήματος, ο προσωπικός εξοπλισμός προστασίας μειώνει το βαθμό του τραυματισμού, αλλά δεν τον εξαλείφει.

• Να μην χρησιμοποιείτε χαλαρά ρούχα που μπορεί να εγκλωβιστούν στην αλυσίδα του πριονιού.

• Να χρησιμοποιείτε εγκεκριμένο κράνος προστασίας.

• Να χρησιμοποιείτε πάντα εγκεκριμένη προστασία αυτιών κατά τη χρήση του προϊόντος. Αν εκτεθείτε στον θόρυβο για μεγάλο χρονικό διάστημα, μπορεί να προκληθεί απώλεια ακοής.

• Να χρησιμοποιείτε προστατευτικά γυαλιά ή προστατευτικό γείσο προσώπου για να μειώσετε τον κίνδυνο τραυματισμού από ιπτάμενα αντικείμενα. Το προϊόν μπορεί να μετακινήσει αντικείμενα με ισχυρή δύναμη, όπως ροκανίδια και μικρά κομμάτια ξύλου. Αυτό μπορεί να οδηγήσει σε σοβαρό τραυματισμό, ακόμα και στα μάτια.

• Να χρησιμοποιείτε γάντια προστασίας για χρήση με αλυσοπρίονο.

• Να χρησιμοποιείτε παντελόνι προστασίας για χρήση με αλυσοπρίονο.

• Να χρησιμοποιείτε μπότες προστασίας για χρήση με αλυσοπρίονο, με ατσάλινο κάλυμμα για τα δάχτυλα και αντιολισθητική σόλα.

• Βεβαιωθείτε ότι υπάρχει ένα κιτ πρώτων βοηθειών σε μικρή απόσταση.

• Η εξάτμιση (σιγαστήρας), η λάμα, η αλυσίδα του πριονιού ή και άλλες πηγές μπορεί να προκαλέσουν σπινθήρες. Για να βοηθήσετε στην αποτροπή δασικών πυρκαγιών, έχετε πάντα εργαλεία πυρόσβεσης και ένα φτυάρι. Προστατευτικές διατάξεις στο προϊόν

• Μην χρησιμοποιείτε προϊόντα με κατεστραμμένο εξοπλισμό προστασίας. Εάν το προϊόν έχει υποστεί ζημιά, απευθυνθείτε σε ένα εγκεκριμένο κέντρο

Έλεγχος διακόπτη τερματισμού

1. Εκκινήστε τον κινητήρα. Ανατρέξτε στην ενότητα

Προτού εκκινήσετε τον κινητήρα στη σελίδα 176

2. Βεβαιωθείτε ότι ο κινητήρας σβήνει όταν μετακινείτε

το διακόπτη λειτουργίας στη θέση διακοπής λειτουργίας. Για να ελέγξετε την ασφάλεια της σκανδάλης

1. Βεβαιωθείτε ότι η σκανδάλη γκαζιού (B) είναι

ασφαλισμένη στις στροφές ανά λεπτό ρελαντί όταν αφήνετε την ασφάλεια σκανδάλης γκαζιού (A) (Εικ. 38).

2. Πιέστε την ασφάλεια σκανδάλης γκαζιού (Α) και

βεβαιωθείτε ότι επιστρέφει στην αρχική της θέση όταν την αφήνετε.

3. Πιέστε τη σκανδάλη γκαζιού (Β) και βεβαιωθείτε ότι

επιστρέφει στην αρχική της θέση όταν την αφήνετε.

4. Βάλτε μπροστά τον κινητήρα και κατόπιν ανοίξτε

5. Αφήστε τη σκανδάλη γκαζιού και ελέγξτε εάν

σταματά η αλυσίδα του πριονιού.

6. Εάν η αλυσίδα του πριονιού περιστρέφεται όταν το

προϊόν λειτουργεί στο ρελαντί, γυρίστε τη βίδα ρύθμισης των στροφών στο ρελαντί προς τα αριστερά μέχρι να σταματήσει η αλυσίδα του

Προφυλακτήρας Ο προφυλακτήρας αποτρέπει την εκτίναξη αντικειμένων προς την κατεύθυνση του χειριστή. Ο προφυλακτήρας αποτρέπει επίσης την ακούσια του χειριστή με το αλυσοπρίονο.

• Βεβαιωθείτε ότι επιτρέπεται στον προφυλακτήρα η λειτουργία σε συνδυασμό με το προϊόν.

• Μην χρησιμοποιείτε το προϊόν χωρίς τον προφυλακτήρα.

• Βεβαιωθείτε ότι ο προφυλακτήρας δεν έχει υποστεί ζημιά. Αντικαταστήστε τον αν έχει φθαρεί ή καταστραφεί. Ασφάλεια καυσίμου

• Μην θέτετε το προϊόν σε λειτουργία, εάν υπάρχει καύσιμο ή λάδι κινητήρα στο προϊόν. Αφαιρέστε το ανεπιθύμητο καύσιμο/λάδι και αφήστε το προϊόν να στεγνώσει. Αφαιρέστε το ανεπιθύμητο καύσιμο από

173• Εάν χύσετε καύσιμο στα ρούχα σας, αλλάξτε τα

• Μην χύσετε καύσιμο στο σώμα σας, καθώς μπορεί να προκληθεί τραυματισμός. Εάν χύσετε καύσιμο στο σώμα σας, χρησιμοποιήστε σαπουνόνερο για να αφαιρέσετε το καύσιμο.

• Μην βάλετε μπροστά τον κινητήρα εάν χύσετε λάδι ή καύσιμο στο προϊόν ή στο σώμα σας.

• Μην θέσετε το προϊόν σε λειτουργία, εάν ο κινητήρας έχει διαρροή. Εξετάζετε τακτικά τον κινητήρα για

• Να είστε προσεκτικοί με το καύσιμο. Το καύσιμο είναι εύφλεκτο και οι αναθυμιάσεις είναι εκρηκτικές και μπορούν να προκαλέσουν τραυματισμό ή θάνατο.

• Μην εισπνεύσετε τις αναθυμιάσεις καυσίμου, καθώς μπορεί να προκληθεί τραυματισμός. Βεβαιωθείτε ότι υπάρχει επαρκής ροή αέρα.

• Μην καπνίζετε κοντά στο καύσιμο ή τον κινητήρα.

• Μην τοποθετείτε ζεστά αντικείμενα κοντά στο καύσιμο ή τον κινητήρα.

• Μην προσθέτετε καύσιμο όταν λειτουργεί ο

• Βεβαιωθείτε ότι ο κινητήρας έχει κρυώσει πριν από τον ανεφοδιασμό.

• Πριν από τον ανεφοδιασμό, ανοίξτε αργά την τάπα του ντεπόζιτου καυσίμου και εκτονώστε προσεκτικά

• Μην προσθέτετε καύσιμο στον κινητήρα σε εσωτερικό χώρο. Η ανεπαρκής ροή αέρα μπορεί να προκαλέσει τραυματισμό ή θάνατο λόγω ασφυξίας ή μονοξειδίου του άνθρακα.

• Σφίξτε προσεκτικά την τάπα του ντεπόζιτου καυσίμου, διαφορετικά μπορεί να προκληθεί

• Πριν από την εκκίνηση, μετακινήστε το προϊόν σε απόσταση τουλάχιστον 3 m (10 ft) από το σημείο όπου γεμίσατε το ντεπόζιτο.

• Μην προσθέτετε υπερβολική ποσότητα καυσίμου στο ντεπόζιτο καυσίμου.

• Βεβαιωθείτε ότι δεν μπορεί να προκληθεί διαρροή όταν μετακινείτε το προϊόν ή το δοχείο καυσίμου.

• Μην τοποθετείτε το προϊόν ή ένα δοχείο καυσίμου όπου υπάρχουν ακάλυπτες φλόγες, σπινθήρες ή φλόγιστρα. Βεβαιωθείτε ότι στην περιοχή αποθήκευσης δεν υπάρχουν ακάλυπτες φλόγες.

• Χρησιμοποιήστε μόνο εγκεκριμένα δοχεία όταν μετακινείτε το καύσιμο ή προσθέτετε το καύσιμο στην περιοχή αποθήκευσης.

• Αδειάζετε το ντεπόζιτο καυσίμου πριν από μακροχρόνια αποθήκευση. Τηρείτε την τοπική νομοθεσία σχετικά με την περιοχή απόρριψης

• Καθαρίζετε το προϊόν πριν από μακροχρόνια αποθήκευση.

• Αφαιρέστε το καλώδιο του μπουζί πριν να τοποθετήσετε το προϊόν στην περιοχή αποθήκευσης, για να βεβαιωθείτε ότι ο κινητήρας δεν θα εκκινηθεί

Οδηγίες ασφαλείας για τη

• Αποσυνδέστε το μπουζί πριν κάνετε συντήρηση του προϊόντος, χωρίς να συμπεριλάβετε τις ρυθμίσεις του καρμπυρατέρ.

• Αναθέστε όλες τις εργασίες συντήρησης των προϊόντων σε εγκεκριμένο αντιπρόσωπο, χωρίς να συμπεριλάβετε τις εργασίες του Συντήρηση στη σελίδα 178

• Βεβαιωθείτε ότι η αλυσίδα του πριονιού σταματά να κινείται μόλις απελευθερώνεται η σκανδάλη γκαζιού.

• Να διατηρείτε τις χειρολαβές στεγνές, καθαρές και χωρίς λάδια ή μίγμα καυσίμου.

• Να σφίγγετε σωστά τις τάπες και τις διατάξεις κλεισίματος.

• Τυχόν ανταλλακτικά εξαρτημάτων που δεν είναι εγκεκριμένα, ή η κατάργηση των συσκευών ασφαλείας, μπορεί να προκαλέσουν ζημιά στο προϊόν. Αυτό μπορεί επίσης να προκαλέσει ενδεχόμενο τραυματισμό του χειριστή ή των παρευρισκομένων. Να χρησιμοποιείτε μόνο συνιστώμενα ανταλλακτικά και αξεσουάρ. Να μην πραγματοποιείτε μετατροπές στο προϊόν σας.

• Διατηρήστε την αλυσίδα του πριονιού ακονισμένη και καθαρή για ασφαλή και υψηλή απόδοση.

• Να τηρείτε τις οδηγίες για τη λίπανση και την αλλαγή των αξεσουάρ.

• Ελέγξτε το προϊόν για κατεστραμμένα μέρη. Βεβαιωθείτε ότι ο κατεστραμμένος προφυλακτήρας ή το εξάρτημα λειτουργεί σωστά προτού συνεχίσετε να χρησιμοποιείτε το προϊόν. Ελέγξτε για σπασμένα ή λάθος ευθυγραμμισμένα μέρη, και για μέρη που δεν κινούνται ελεύθερα. Ελέγξτε για άλλες καταστάσεις που μπορεί να έχουν επιπτώσεις στη λειτουργία του προϊόντος. Βεβαιωθείτε ότι η αλυσίδα είναι σωστά εγκατεστημένη. Ο προφυλακτήρας ή άλλα κατεστραμμένα μέρη πρέπει να επισκευάζονται ή να αντικατασταθούν από εγκεκριμένο αντιπρόσωπο, εκτός και αν αναγράφεται στο εγχειρίδιο χρήσης.

• Όταν το προϊόν δεν βρίσκεται σε λειτουργία, κρατήστε το σε ξηρό μέρος, ψηλά ή κλειδωμένο, μακριά από τα παιδιά.

• Κατά τη μεταφορά ή την αποθήκευση του προϊόντος, χρησιμοποιήστε ένα προστατευτικό μεταφοράς ή μια θήκη για να μετακινήσετε το προϊόν.

• Να μην χρησιμοποιείτε απόβλητα λαδιού. Τα απόβλητα λαδιού μπορεί να είναι επικίνδυνα για εσάς και μπορεί να προκαλέσουν ζημιά στο προϊόν και το περιβάλλον.

862 - 002 - 03.12.2018Συναρμολόγηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού συναρμολογήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια. Συναρμολόγηση της λάμας και της αλυσίδας πριονιού

1. Αφαιρέστε τα παξιμάδια της λάμας και το κάλυμμα

του συμπλέκτη. Αφαιρέστε το προστατευτικό μεταφοράς (Α). (Εικ. 39)

2. Τοποθετήστε τη λάμα πάνω από τα μπουζόνια της

λάμας. Κατευθύνετε τη λάμα στην πιο πίσω θέση.

3. Φορέστε προστατευτικά γάντια.

4. Ανασηκώστε την αλυσίδα του πριονιού πάνω από

τον οδοντωτό τροχό μετάδοσης κίνησης και τοποθετήστε τη μέσα στην εγκοπή της λάμας οδήγησης. Ξεκινήστε με το επάνω άκρο της λάμας οδήγησης. (Εικ. 40)

5. Βεβαιωθείτε ότι τα άκρα των κοπτικών εργαλείων

είναι στραμμένα προς τα εμπρός στο επάνω άκρο της λάμας οδήγησης.

6. Συναρμολογήστε το κάλυμμα του συμπλέκτη και

κατευθύνετε τον πείρο ρύθμισης της αλυσίδας στην οπή της λάμας-οδηγού.

7. Βεβαιωθείτε ότι οι σύνδεσμοι του συστήματος

μετάδοσης κίνησης της αλυσίδας πριονιού είναι σωστά τοποθετημένοι στον οδοντωτό τροχό μετάδοσης κίνησης. Επίσης, βεβαιωθείτε ότι η αλυσίδα του πριονιού έχει τοποθετηθεί σωστά μέσα στην εγκοπή της λάμας-οδηγού.

8. Σφίξτε τα παξιμάδια της λάμας οδήγησης με το χέρι.

9. Γυρίστε τη βίδα τεντώματος αλυσίδας δεξιόστροφα

για να σφίξετε την αλυσίδα του πριονιού. Σφίξτε την αλυσίδα του πριονιού μέχρι να μην κρεμάει κάτω από τη λάμα οδήγησης, αλλά να μπορείτε να την περιστρέφετε εύκολα με το χέρι. (Εικ. 41) (Εικ. 42)

10. Κρατήστε την άκρη της λάμας και σφίξτε τα

παξιμάδια της με το συνδυαστικό κλειδί. (Εικ. 43)

• Να ελέγχετε συχνά το τέντωμα της αλυσίδας μετά από τη συναρμολόγηση μιας νέας αλυσίδας πριονιού και μέχρι να έχει λειτουργήσει.

• Να ελέγχετε τακτικά το τέντωμα της αλυσίδας. Το σωστό τέντωμα αλυσίδας εξασφαλίζει καλή απόδοση και μεγάλη διάρκεια ζωής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια. Για να χρησιμοποιήσετε καύσιμο ΠΡΟΣΟΧΗ: Αυτό το προϊόν έχει ένα δίχρονο κινητήρα. Χρησιμοποιήστε ένα μείγμα βενζίνης και λάδι δίχρονου κινητήρα. Βεβαιωθείτε ότι χρησιμοποιείτε τη σωστή ποσότητα λαδιού στο μείγμα. Τυχόν εσφαλμένη αναλογία βενζίνης και λαδιού μπορεί να προκαλέσει ζημιά στον κινητήρα. Αναλογία μίγματος καυσίμου Η αναλογία μίγματος καυσίμου για τη βενζίνη και το λάδι για δίχρονο κινητήρα είναι 50:1 (2 %)

Λάδι δίχρονου κινητήρα 1 γαλόνι Η.Π.Α. 77 ml (2,6 oz) 1 γαλόνι Η.Β. 95 ml (3,2 oz) 5 l 100 ml (3,4 oz) Για να δημιουργήσετε το μείγμα καυσίμου

1. Προσδιορίστε τη σωστή ποσότητα βενζίνης και

λαδιού κινητήρα (αναλογία μίγματος 50:1). Να μην δημιουργείτε ποσότητα μίγματος καυσίμου για περισσότερες από 30 ημέρες. Ανατρέξτε στην

Αναλογία μίγματος καυσίμου στη σελίδα

2. Προσθέστε το μισό της ποσότητας βενζίνης σε ένα

καθαρό δοχείο καυσίμου με μια βαλβίδα προστασίας από διαρροές. ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε βενζίνη με συγκέντρωση αιθανόλης πάνω από 10% (E10). Μπορεί να προκληθεί ζημιά στο προϊόν. ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε βενζίνη με αριθμό οκτανίων κάτω από 90 RON (87 AKI). Μπορεί να προκληθεί ζημιά στο

Περιεχόμενα Χρησιμοποιήστε βενζίνη με υψηλότερο αριθμό οκτανίων εάν χρησιμοποιείτε συχνά το προϊόν συνεχώς σε υψηλές στροφές ανά λεπτό (σ.α.λ) του κινητήρα.

862 - 002 - 03.12.2018 1753. Συμπληρώστε την πλήρη ποσότητα λαδιού δίχρονου

κινητήρα στο δοχείο καυσίμου. ΠΡΟΣΟΧΗ: Να χρησιμοποιείτε πάντα υψηλής ποιότητας αερόψυκτο λάδι δίχρονου κινητήρα. Άλλα λάδια μπορεί να προκαλέσουν ζημιά στο προϊόν.

4. Ανακινήστε το μείγμα καυσίμου για να αναμίξετε τα

5. Προσθέστε την υπόλοιπη ποσότητα βενζίνης στο

6. Ανακινήστε το μείγμα καυσίμου για να αναμίξετε τα

7. Γεμίστε το ντεπόζιτο καυσίμου του προϊόντος με το

μίγμα καυσίμου. Ανατρέξτε στην ενότητα

μίγματος καυσίμου στη σελίδα 175

Γέμισμα ντεπόζιτου καυσίμου

1. Βεβαιωθείτε ότι το μίγμα καυσίμου είναι σωστό και ότι

το μίγμα καυσίμου είναι σε ένα δοχείο καυσίμου με μια βαλβίδα προστασίας από διαρροές.

2. Εάν υπάρχει καύσιμο στο δοχείο, αφαιρέστε το

ανεπιθύμητο καύσιμο και αφήστε το δοχείο να

3. Βεβαιωθείτε ότι η περιοχή κοντά στην τάπα του

ντεπόζιτου καυσίμου είναι καθαρή.

4. Αφαιρέστε την τάπα ντεπόζιτου καυσίμου. (Εικ. 44)

5. Ανακινήστε καλά το δοχείο καυσίμου πριν

προσθέσετε το μείγμα καυσίμου στο ντεπόζιτο

6. Επανατοποθετήστε την τάπα ντεπόζιτου καυσίμου.

Λίπανση της αλυσίδας πριονιού Το προϊόν διαθέτει αυτόματο σύστημα λίπανσης. Φροντίστε να χρησιμοποιείτε μόνο το σωστό λάδι αλυσίδας και να τηρείτε τις οδηγίες.

1. Να χρησιμοποιείτε φυτικής προέλευσης λάδι

αλυσίδας πριονιού ή ένα τυπικό λάδι αλυσίδας.

2. Βεβαιωθείτε ότι η περιοχή κοντά στην τάπα του

ντεπόζιτου λαδιού αλυσίδας πριονιού είναι καθαρή.

3. Αφαιρέστε την τάπα του ντεπόζιτου λαδιού της

4. Γεμίστε το ντεπόζιτο λαδιού αλυσίδας πριονιού με το

συνιστώμενο λάδι αλυσίδας πριονιού.

5. Επανατοποθετήστε την τάπα του ντεπόζιτου λαδιού

αλυσίδας πριονιού. Προτού εκκινήσετε τον κινητήρα

• Ελέγξτε το προϊόν για εξαρτήματα που λείπουν, έχουν υποστεί ζημιά, έχουν χαλαρώσει ή φθαρεί.

• Ελέγξτε τα παξιμάδια, τις βίδες και τα μπουλόνια.

• Ελέγξτε το φίλτρο αέρα.

• Ελέγξτε τη σωστή λειτουργία της ασφάλειας σκανδάλης γκαζιού και του χειριστηρίου γκαζιού.

• Ελέγξτε αν λειτουργεί σωστά ο διακόπτης διακοπής λειτουργίας.

• Ελέγξτε το προϊόν για διαρροές καυσίμου.

• Ελέγξτε το ακόνισμα και την τάνυση της αλυσίδας

Εκκίνηση με κρύο κινητήρα

1. Μετακινήστε τον προφυλακτήρα μπροστινού χεριού

προς τα εμπρός, για να ενεργοποιήσετε το φρένο της αλυσίδας. (Εικ. 45)

2. Τραβήξτε προς τα έξω και προς τα επάνω το

χειριστήριο του τσοκ.

3. Πιέστε τη φούσκα της χειροκίνητης αντλίας καυσίμου

(πουάρ) 6 φορές. (Εικ. 46)

4. Κρατήστε το σώμα του προϊόντος στο έδαφος με το

5. Περάστε το δεξί πόδι σας από την οπίσθια

6. Τραβήξτε αργά με το δεξί χέρι σας τη λαβή του

συστήματος εκκίνησης μέχρι να νιώσετε αντίσταση.

7. Τραβήξτε δυνατά τη λαβή του σχοινιού εκκίνησης.

(Εικ. 47) ΠΡΟΣΟΧΗ: Μην τραβήξετε το κορδόνι της μίζας μέχρι να σβήσει. Μην αφήσετε το κορδόνι της μίζας όταν εκταθεί πλήρως. Αφήστε αργά το κορδόνι της μίζας. Εάν δεν τηρήσετε αυτές τις οδηγίες, μπορεί να προκληθεί ζημιά στον

Περιεχόμενα Μην τραβάτε τη σκανδάλη γκαζιού ενώ προσπαθείτε να θέσετε σε λειτουργία τον κινητήρα.

8. Συνεχίστε να τραβάτε τη λαβή του κορδονιού της

μίζας μέχρι την εκκίνηση ή την απόπειρα εκκίνησης του κινητήρα (έως και 3 τραβήγματα).

9. Εάν ο κινητήρας εκκινηθεί ή προσπαθεί να εκκινηθεί,

πιέστε το χειριστήριο τσοκ προς τα κάτω. (Εικ. 48)

10. Συνεχίστε να τραβάτε μέχρι να εκκινηθεί ο κινητήρας.

11. Κρατήστε την οπίσθια χειρολαβή με το δεξί σας χέρι

και την εμπρόσθια χειρολαβή με το αριστερό σας

12. Τραβήξτε αμέσως προς τα πίσω τον προφυλακτήρα

μπροστινού χεριού προς την κατεύθυνση της εμπρόσθιας χειρολαβής, για να ελευθερώσετε το φρένο αλυσίδας. (Εικ. 27) Περιεχόμενα Η αλυσίδα θα μετακινηθεί.

13. Αφήστε τον να λειτουργήσει για 20-30 δευτερόλεπτα

σε υψηλές στροφές ανά λεπτό ρελαντί.

14. Τραβήξτε ελαφρώς τη σκανδάλη γκαζιού για να

ρυθμίσετε τις κανονικές στροφές ανά λεπτό ρελαντί.

15. Αφήστε τον να λειτουργήσει για 20-30 δευτερόλεπτα

σε κανονικές στροφές ανά λεπτό ρελαντί.

16. Χρησιμοποιήστε το προϊόν.

862 - 002 - 03.12.2018Για εκκίνηση με ζεστό κινητήρα

1. Μετακινήστε τον προφυλακτήρα μπροστινού χεριού

προς τα εμπρός, για να ενεργοποιήσετε το φρένο της αλυσίδας. (Εικ. 45)

2. Τραβήξτε προς τα έξω και προς τα επάνω το

χειριστήριο του τσοκ.

3. Πιέστε τη φούσκα της χειροκίνητης αντλίας καυσίμου

(πουάρ) 6 φορές. (Εικ. 46)

4. Πιέστε προς τα κάτω το χειριστήριο τσοκ προς τα

5. Κρατήστε το σώμα του προϊόντος στο έδαφος με το

6. Περάστε το δεξί πόδι σας από την οπίσθια

7. Τραβήξτε αργά με το δεξί χέρι σας τη λαβή του

συστήματος εκκίνησης μέχρι να νιώσετε αντίσταση.

8. Τραβήξτε δυνατά τη λαβή του σχοινιού εκκίνησης.

(Εικ. 47) ΠΡΟΣΟΧΗ: Μην τραβήξετε το κορδόνι της μίζας μέχρι να σβήσει. Μην αφήσετε το κορδόνι της μίζας όταν εκταθεί πλήρως. Αφήστε αργά το κορδόνι της μίζας. Εάν δεν τηρήσετε αυτές τις οδηγίες, μπορεί να προκληθεί ζημιά στον

Περιεχόμενα Μην τραβάτε τη σκανδάλη γκαζιού ενώ προσπαθείτε να θέσετε σε λειτουργία τον κινητήρα.

9. Τραβήξτε τη λαβή του κορδονιού του συστήματος

εκκίνησης μέχρι να ξεκινήσει ο κινητήρας.

10. Κρατήστε την οπίσθια χειρολαβή με το δεξί σας χέρι

και την εμπρόσθια χειρολαβή με το αριστερό σας

11. Τραβήξτε αμέσως προς τα πίσω τον προφυλακτήρα

μπροστινού χεριού προς την κατεύθυνση της εμπρόσθιας χειρολαβής, για να ελευθερώσετε το φρένο αλυσίδας. (Εικ. 27) Περιεχόμενα Η αλυσίδα θα μετακινηθεί.

12. Περιμένετε 10-15 δευτερόλεπτα.

13. Τραβήξτε ελαφρώς τη σκανδάλη γκαζιού για να

ρυθμίσετε τις κανονικές στροφές ανά λεπτό ρελαντί.

14. Χρησιμοποιήστε το προϊόν.

Εκκίνηση του κινητήρα όταν το καύσιμο είναι υπερβολικά ζεστό Εάν το προϊόν δεν ξεκινάει, το καύσιμο μπορεί να είναι υπερβολικά ζεστό. Περιεχόμενα Να χρησιμοποιείτε πάντα νέα καύσιμα και μειώνετε το χρόνο λειτουργίας όταν ο καιρός είναι

1. Τοποθετήστε το προϊόν σε δροσερό χώρο μακριά

από την ηλιακή ακτινοβολία.

2. Αφήστε το προϊόν να κρυώσει για 20 λεπτά

3. Πιέστε επανειλημμένα τη φούσκα της χειροκίνητης

αντλίας καυσίμου (πουάρ) για 10-15 δευτερόλεπτα.

4. Ακολουθήστε τη διαδικασία εκκίνησης με κρύο

κινητήρα. Ανατρέξτε στην ενότητα Εκκίνηση με κρύο κινητήρα στη σελίδα 176

Για να διακόψετε τη λειτουργία

• Πιέστε τον διακόπτη λειτουργίας για να σβήσετε τον

Περιεχόμενα Ο διακόπτης διακοπής λειτουργίας επιστρέφει αυτόματα στην αρχική του θέση. Χρήση οδοντωτού προφυλακτήρα Ο οδοντωτός προφυλακτήρας συγκρατεί το ξύλο καθώς κόβετε. Ο οδοντωτός προφυλακτήρας είναι ένας περιστρεφόμενος άξονας μεταξύ του σώματος του κινητήρα και της λάμας οδήγησης.

1. Τοποθετήστε το κάτω άκρο του οδοντωτού

προφυλακτήρα στο σωστό πλάτος του άκοπου τμήματος του κορμού δένδρου.

2. Πιέστε την εμπρόσθια χειρολαβή με το αριστερό σας

χέρι και σηκώστε την οπίσθια χειρολαβή με το δεξί

3. Κόψτε μέχρι το άκοπο τμήμα του κορμού δένδρου να

αποκτήσει το σωστό πλάτος. Περιεχόμενα Το άκοπο τμήμα του κορμού δένδρου πρέπει να έχει ίσο πάχος.

4. Κόψτε περισσότερο από το μισό της διαμέτρου και

κατόπιν τοποθετήστε τη σφήνα πτώσης στην εγκοπή του δισκοπρίονου. Υλοτόμηση δέντρου

1. Αφαιρέστε τυχόν ρύπους, πέτρες, χαλαρό φλοιό,

καρφιά, συνδετήρες και καλώδια από το δέντρο.

2. Σχηματίστε μια εγκοπή στο 1/3 της διαμέτρου του

δέντρου, κάθετα προς την κατεύθυνση της πτώσης. (Εικ. 49)

3. Σχηματίστε την κατώτερη οριζόντια εγκοπή κοπής.

Αυτό βοηθάει στην αποφυγή μαγκώματος της αλυσίδας του πριονιού ή της λάμας κατά το σχηματισμό της δεύτερης εγκοπής.

4. Σχηματίστε την κοπή οπίσθιας ρίψης (X) τουλάχιστον

50 mm (2 in) υψηλότερα από την οριζόντια εγκοπή κοπής. Κρατήστε την κοπή οπίσθιας ρίψης παράλληλη προς την οριζόντια εγκοπή κοπής, ώστε να απομένει αρκετό ξύλο για να δημιουργηθεί άρθρωση. Μην κόβετε μέσα από την άρθρωση. Η άρθρωση στο ξύλο αποτρέπει τη συστροφή και πτώση του δέντρου με εσφαλμένη φορά. (Εικ. 50) και (Εικ. 51)

862 - 002 - 03.12.2018

1775. Καθώς η κοπή οπίσθιας ρίψης πλησιάζει την άρθρωση, το δέντρο αρχίζει να πέφτει. Βεβαιωθείτε ότι το δέντρο μπορεί να πέσει προς τη σωστή κατεύθυνση αντί να κουνηθεί προς τα εμπρός και να μαγκώσει την αλυσίδα του πριονιού. Σταματήστε την κοπή πριν ολοκληρωθεί η κοπή οπίσθιας ρίψης ώστε να αποφευχθεί το ενδεχόμενο αυτό. Χρησιμοποιήστε ξύλινες ή πλαστικές σφήνες για να ανοίξετε την κοπή και αφήστε το δέντρο να πέσει κατά μήκος της απαραίτητης γραμμής πτώσης. (Εικ. 52)

6. Όταν το δέντρο αρχίζει να πέφτει, αφαιρέστε το

προϊόν από την κοπή. Σβήστε το μοτέρ, ακουμπήστε το προϊόν κάτω και χρησιμοποιήστε την προβλεπόμενη διαδρομή διαφυγής. Να είστε προσεκτικοί με τα κλαδιά που πέφτουν από πάνω και να προσέχετε πού πατάτε. (Εικ. 53) Ξεκλάρισμα δέντρου

1. Χρησιμοποιήστε μεγαλύτερα κλαδιά για να

συγκρατήσετε τον κορμό μακριά από το έδαφος.

2. Αφαιρέστε τα μικρά κλαδιά με ένα κόψιμο. (Εικ. 54)

3. Κόψτε τα κλαδιά που έχουν τάση από τη βάση προς

την κορυφή για να αποτρέψετε το μάγκωμα της αλυσίδας του πριονιού ή της λάμας. Τεμαχισμός κορμού ΠΡΟΣΟΧΗ: Μην αφήνετε την αλυσίδα του πριονιού να έρθει σε επαφή με το έδαφος.

• Αν ο κορμός στηρίζεται σε όλο το μήκος του, κόψτε από το επάνω μέρος του κορμού. (Εικ. 55)

• Αν ο κορμός στηρίζεται στο ένα άκρο, κόψτε το 1/3 της διαμέτρου από το κάτω μέρος του κορμού.

• Αν ο κορμός στηρίζεται στα δύο άκρα, κόψτε το 1/3 της διαμέτρου από το επάνω μέρος. Ολοκληρώστε την κοπή, κόβοντας τα 2/3 από το κάτω μέρος του κορμού για να αγγίξετε την πρώτη κοπή. (Εικ. 56)

• Αν τεμαχίζετε έναν κορμό σε έδαφος με κλίση, παραμένετε πάντα στην ψηλότερη πλευρά του κορμού. Να κόβετε τον κορμό ενώ διατηρείτε πλήρη έλεγχο του προϊόντος. Στη συνέχεια, απελευθερώστε την πίεση κοπής κοντά στο άκρο της κοπής ενώ κρατάτε σφιχτά την οπίσθια και την εμπρόσθια χειρολαβή. (Εικ. 57)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια προτού εκτελέσετε εργασίες καθαρισμού, επισκευής ή συντήρησης στο προϊόν. Πρόγραμμα συντήρησης Βεβαιωθείτε ότι μπορείτε να τηρείτε το πρόγραμμα συντήρησης. Τα διαστήματα υπολογίζονται με βάση την καθημερινή χρήση του προϊόντος. Τα διαστήματα είναι διαφορετικά εάν δεν χρησιμοποιείτε το προϊόν καθημερινά. Εκτελείτε μόνο τις εργασίες συντήρησης που αναφέρονται στο παρόν εγχειρίδιο. Απευθυνθείτε σε ένα εγκεκριμένο κέντρο σέρβις σχετικά με τις υπόλοιπες εργασίες συντήρησης που δεν αναφέρονται στο παρόν εγχειρίδιο. Καθημερινή συντήρηση

• Καθαρίστε τις εξωτερικές επιφάνειες.

• Βεβαιωθείτε ότι η ασφάλεια σκανδάλης γκαζιού και η σκανδάλη γκαζιού λειτουργούν σωστά.

• Καθαρίστε το φρένο αλυσίδας και βεβαιωθείτε ότι λειτουργεί σωστά.

• Εξετάστε τον συγκρατητή αλυσίδας για ζημιές. Αντικαταστήστε τον συγκρατητή αλυσίδας εάν έχει υποστεί ζημιά.

• Να περιστρέφετε τη λάμα καθημερινά για περισσότερο ομοιόμορφη φθορά.

• Βεβαιωθείτε ότι η οπή λίπανσης της λάμας οδήγησης δεν είναι φραγμένη.

• Αφαιρέστε τα πριονίδια και άλλο ανεπιθύμητο υλικό από την κάτω πλευρά του καλύμματος του

• Καθαρίστε την εγκοπή της λάμας. (Εικ. 58)

• Βεβαιωθείτε ότι πηγαίνει αρκετό λάδι στη λάμα και στην αλυσίδα πριονιού.

• Ελέγξτε την αλυσίδα πριονιού για ρωγμές και ασυνήθιστα φθαρμένα πριτσίνια και συνδέσμους. Εάν είναι απαραίτητο, αντικαταστήστε την αλυσίδα του πριονιού.

• Ελέγξτε την αλυσίδα πριονιού για τη σωστή τάνυση και για ρινίσματα στους συνδέσμους συστήματος μετάδοσης κίνησης. Εάν είναι απαραίτητο, αντικαταστήστε την αλυσίδα του πριονιού.

• Ακονίστε την αλυσίδα πριονιού. Ανατρέξτε στην

Ακόνισμα αλυσίδας πριονιού στη σελίδα

• Ελέγξτε τον οδοντωτό τροχό μετάδοσης κίνησης για τυχόν υπερβολική φθορά και αντικαταστήστε τον αν είναι απαραίτητο. (Εικ. 59)

• Καθαρίστε την εισαγωγή αέρα στο περίβλημα συστήματος εκκίνησης.

• Βεβαιωθείτε ότι τα παξιμάδια και οι βίδες είναι

• Βεβαιωθείτε ότι τα χειριστήρια λειτουργούν σωστά. Εβδομαδιαία συντήρηση

• Βεβαιωθείτε ότι το σύστημα ψύξης δουλεύει σωστά.

862 - 002 - 03.12.2018• Βεβαιωθείτε ότι η μίζα, το κορδόνι της μίζας και το

ελατήριο επιστροφής λειτουργούν σωστά.

• Βεβαιωθείτε ότι το σύστημα απόσβεσης κραδασμών δεν έχει υποστεί ζημιά. (Εικ. 60)

• Λιμάρετε όλα τα ρινίσματα από τις άκρες της λάμας.

• Καθαρίστε ή αντικαταστήστε τη σίτα συγκράτησης των σπινθήρων στην εξάτμιση (σιγαστήρας). (Εικ. 61)

• Καθαρίστε τις εξωτερικές επιφάνειες του καρμπυρατέρ και τις γειτονικές περιοχές.

• Καθαρίστε το φίλτρο αέρα. Τοποθετήστε ένα νέο φίλτρο αέρα, αν έχει υποστεί φθορά ή αν είναι πολύ λερωμένο για να καθαριστεί πλήρως. Για περισσότερες πληροφορίες, ανατρέξτε στη

Καθαρισμός του φίλτρου αέρα στη σελίδα

• Ελέγξτε τη στεφάνη του φρένου στο φρένο της αλυσίδας για φθορές. Αντικαταστήστε όταν το πάχος της στεφάνης του φρένου είναι μικρότερο από 0,6 mm (0,024 ίντσες) στο σημείο με τη μεγαλύτερη

• Ελέγξτε το κέντρο του συμπλέκτη, την καμπάνα του συμπλέκτη και το ελατήριο του συμπλέκτη για

• Καθαρίστε το μπουζί. Βεβαιωθείτε ότι το διάκενο ηλεκτροδίου είναι σωστό. (Εικ. 63)

• Καθαρίστε τις εξωτερικές επιφάνειες του καρμπυρατέρ και τις γειτονικές περιοχές.

• Ελέγξτε το φίλτρο καυσίμου και τον σωλήνα καυσίμου. Αντικαταστήστε, αν χρειάζεται.

• Αδειάστε το ντεπόζιτο καυσίμου.

• Αδειάστε το ντεπόζιτο λαδιού.

• Εξετάστε όλα τα καλώδια και τις συνδέσεις. Ετήσια συντήρηση

• Καθαρίστε τις εξωτερικές επιφάνειες του καρμπυρατέρ και τις γειτονικές περιοχές.

• Καθαρίστε το σύστημα ψύξης.

• Εξετάστε τη σίτα συγκράτησης των σπινθήρων.

• Εξετάστε το φίλτρο καυσίμου.

• Εξετάστε το σωλήνα καυσίμου για ζημιές.

• Εξετάστε όλα τα καλώδια και τις συνδέσεις. Διακεκομμένη συντήρηση

• Αναθέστε την επισκευή ή την αντικατάσταση της εξάτμισης (σιγαστήρα) σε ένα εγκεκριμένο κέντρο σέρβις μετά από 50 ώρες λειτουργίας.

• Κάνετε συντήρηση στο μπουζί όταν:

• το επίπεδο ισχύος στον κινητήρα είναι χαμηλό.

• είναι δύσκολο να ξεκινήσει ο κινητήρας.

• ο κινητήρας δεν λειτουργεί σωστά στο ρελαντί.

• Κάντε έναν έλεγχο στην λίπανση της αλυσίδας του πριονιού κάθε φορά που βάζετε καύσιμο. Ανατρέξτε στην ενότητα Έλεγχος της λίπανσης της αλυσίδας του πριονιού στη σελίδα 181

Για να ρυθμίσετε τις στροφές ανά λεπτό ρελαντί Βεβαιωθείτε ότι το φίλτρο αέρα είναι καθαρό και ότι το κάλυμμα φίλτρου αέρα είναι προσαρτημένο, πριν από τη ρύθμιση των στροφών ανά λεπτό ρελαντί.

1. Περιστρέψτε δεξιόστροφα τη βίδα ρύθμισης ρελαντί,

η οποία αναγνωρίζεται με ένα σημάδι "T", μέχρι η αλυσίδα πριονιού να αρχίσει να περιστρέφεται.

2. Περιστρέψτε αριστερόστροφα τη βίδα ρύθμισης

ρελαντί, η οποία αναγνωρίζεται με ένα σημάδι "T", μέχρι η αλυσίδα πριονιού να σταματήσει.

3. Οι στροφές ανά λεπτό ρελαντί πρέπει να είναι

λιγότερες από τις στροφές που παρατηρούνται τη στιγμή που η αλυσίδα πριονιού αρχίζει να γυρίζει. Οι στροφές ανά λεπτό ρελαντί είναι σωστές όταν ο κινητήρας λειτουργεί ομαλά σε όλες τις θέσεις. Εκτέλεση εργασιών συντήρησης στη σίτα συγκράτησης των

• Χρησιμοποιήστε συρματόβουρτσα για να καθαρίσετε τη σίτα συγκράτησης των σπινθήρων. (Εικ. 61) Εκτέλεση εργασιών συντήρησης

Χρησιμοποιήστε το συνιστώμενο μπουζί. Βεβαιωθείτε ότι το ανταλλακτικό είναι το ίδιο με το εξάρτημα που παρέχεται από τον κατασκευαστή. Ένα ακατάλληλο μπουζί μπορεί να προκαλέσει ζημιά στο προϊόν.

1. Εάν το προϊόν δεν εκκινείται εύκολα ή δεν λειτουργεί,

εξετάστε το μπουζί για ανεπιθύμητα υλικά. Για να μειώσετε τον κίνδυνο ανεπιθύμητου υλικού στα ηλεκτρόδια του μπουζί: a) Βεβαιωθείτε ότι οι στροφές ανά λεπτό ρελαντί έχουν ρυθμιστεί σωστά. b) Βεβαιωθείτε ότι το μείγμα καυσίμου είναι σωστό. c) Βεβαιωθείτε ότι το φίλτρο αέρα είναι καθαρό.

2. Καθαρίστε το μπουζί, εάν είναι βρόμικο. Βεβαιωθείτε

ότι το διάκενο ηλεκτροδίου είναι σωστό. (Εικ. 63)

3. Αντικαταστήστε το μπουζί όταν είναι απαραίτητο.

Καθαρισμός του φίλτρου αέρα

862 - 002 - 03.12.2018

1791. Αφαιρέστε το κάλυμμα του φίλτρου αέρα και το φίλτρο αέρα. (Εικ. 64)

2. Καθαρίστε το φίλτρο αέρα με ζεστό σαπουνόνερο.

Βεβαιωθείτε ότι το φίλτρο αέρα είναι στεγνό πριν να το εγκαταστήσετε.

3. Αντικαταστήστε το φίλτρο αέρα εάν είναι πολύ

βρόμικο για να καθαριστεί πλήρως. Πρέπει πάντα να αντικαθιστάτε το φίλτρο αέρα, εάν έχει υποστεί ζημιά. Ακόνισμα αλυσίδας πριονιού Το κοπτικό εργαλείο Το τμήμα της αλυσίδας του πριονιού που εκτελεί την κοπή ονομάζεται κοπτικό εργαλείο και αποτελείται από ένα δόντι κοπής (A) και το μετρητή βάθους (B). Το βάθος κοπής του κοπτικού εργαλείου καθορίζεται από τη διαφορά ύψους μεταξύ των δύο (ρύθμιση μετρητή βάθους) (C). (Εικ. 65) Όταν ακονίζετε ένα δόντι κοπής, υπάρχουν τέσσερις σημαντικοί παράγοντες που πρέπει να θυμάστε:

• Γωνία ακονίσματος. (Εικ. 66)

• Γωνία κοπής. (Εικ. 67)

• Θέση λίμας. (Εικ. 68)

• Διάμετρος στρογγυλής λίμας. (Εικ. 69) Ακόνισμα κοπτικών δοντιών Χρησιμοποιήστε μια στρογγυλή λίμα και έναν οδηγό ακονίσματος για να ακονίσετε τα δόντια κοπής. Βλ. Ακόνισμα αλυσίδας πριονιού και συνδυασμοί αλυσίδας πριονιού στη σελίδα 183 για πληροφορίες σχετικά με την συνιστώμενη διάσταση της λίμας και του οδηγού για την αλυσίδα πριονιού που έχει εγκατασταθεί στο προϊόν

1. Βεβαιωθείτε ότι η αλυσίδα του πριονιού έχει τη

σωστή τάνυση. Μια αλυσίδα χωρίς τη σωστή τάνυση κινείται προς τη μία πλευρά και δεν ακονίζεται

2. Χρησιμοποιήστε τη λίμα σε όλα τα δόντια από τη μία

πλευρά. Στη συνέχεια, χρησιμοποιήστε τη λίμα στα κοπτικά δόντια από την εσωτερική επιφάνεια και μειώστε την πίεση στην αντίστροφη κατεύθυνση.

3. Γυρίστε το προϊόν από την ανάποδη πλευρά και

χρησιμοποιήστε τη λίμα στα δόντια.

4. Χρησιμοποιήστε τη λίμα για να διατηρήσετε όλα τα

δόντια στο ίδιο μήκος. Αντικαθιστάτε μια φθαρμένη αλυσίδα πριονιού, όταν το μήκος των κοπτικών δοντιών μειωθεί σε 4 mm (5/32 in). Προσαρμογή της ρύθμισης μετρητή

Ακονίστε τα κοπτικά δόντια πριν από την προσαρμογή της ρύθμισης μετρητή βάθους. Ανατρέξτε στην ενότητα Ακόνισμα κοπτικών δοντιών στη σελίδα 180

ακονίζετε το κοπτικό δόντι (Α), η ρύθμιση του μετρητή βάθους (C) μειώνεται. Για να διατηρείται η βέλτιστη απόδοση κοπής, ο μετρητής βάθους (Β) πρέπει να ακονίζεται, ώστε να επιτυγχάνεται η συνιστώμενη ρύθμιση μετρητή βάθους. Βλ. Ακόνισμα αλυσίδας πριονιού και συνδυασμοί αλυσίδας πριονιού στη σελίδα

για να βρείτε τη σωστή ρύθμιση μετρητή βάθους για την αλυσίδα σας. (Εικ. 71) (Εικ. 72) Περιεχόμενα Αυτή η σύσταση θεωρεί δεδομένο ότι το μήκος των κοπτικών δοντιών δεν μειώνεται υπερβολικά. Χρησιμοποιήστε μια επίπεδη λίμα και ένα όργανο μέτρησης βάθους για τη ρύθμιση του μετρητή βάθους.

1. Τοποθετήστε το όργανο μέτρησης βάθους πάνω από

την αλυσίδα του πριονιού. Μπορείτε να βρείτε λεπτομερείς πληροφορίες σχετικά με τον τρόπο χρήσης του οργάνου μέτρησης βάθους στη συσκευασία του οργάνου μέτρησης βάθους.

2. Χρησιμοποιήστε την επίπεδη λίμα για να λιμάρετε τη

μύτη (άκρη) του μετρητή βάθους που προεξέχει από το όργανο μέτρησης βάθους. Η ρύθμιση του μετρητή βάθους είναι σωστή όταν δεν νιώθετε πλέον αντίσταση καθώς περνάτε τη λίμα κατά μήκος του οργάνου μέτρησης βάθους. Τέντωμα της αλυσίδας πριονιού Περιεχόμενα Να ελέγχετε συχνά την τάνυση μιας νέας αλυσίδας πριονιού κατά τη διάρκεια της περιόδου στρωσίματος.

1. Ξεσφίξτε τα παξιμάδια της λάμας οδήγησης που

συγκρατούν το κάλυμμα του συμπλέκτη. Χρησιμοποιήστε το συνδυαστικό κλειδί. (Εικ. 73)

2. Σφίξτε τα παξιμάδια της λάμας με το χέρι, όσο πιο

3. Σηκώστε το πάνω μέρος της λάμας και επεκτείνετε

την αλυσίδα του πριονιού σφίγγοντας τη βίδα τεντώματος αλυσίδας. Χρησιμοποιήστε το συνδυαστικό κλειδί. Σφίξτε την αλυσίδα του πριονιού μέχρι να μην κρέμεται κάτω από την κάτω πλευρά της λάμας. (Εικ. 74)

4. Σφίξτε τα παξιμάδια της λάμας χρησιμοποιώντας το

συνδυαστικό κλειδί και σηκώστε ταυτόχρονα το πάνω μέρος της λάμας. (Εικ. 75)

5. Βεβαιωθείτε ότι μπορείτε να γυρίσετε γύρω-γύρω την

αλυσίδα του πριονιού ελεύθερα με το χέρι και ότι δεν κρέμεται. (Εικ. 76)

862 - 002 - 03.12.2018Λίπανση του εξοπλισμού κοπής

Έλεγχος της λίπανσης της αλυσίδας του

Ελέγξτε τη λίπανση της αλυσίδας του πριονιού κάθε φορά που βάζετε καύσιμο.

1. Εκκινήστε το προϊόν και αφήστε το να λειτουργήσει

στα 3/4 της ταχύτητας. Στρέψτε το άκρο της λάμας σε μια ανοιχτόχρωμη επιφάνεια σχεδόν 20 cm (8 in)

2. Μετά από 1 λεπτό σε λειτουργία, μια γραμμή λαδιού

εμφανίζεται στην ανοιχτόχρωμη επιφάνεια.

3. Εάν δεν μπορείτε να δείτε τη γραμμή του λαδιού μετά

από 1 λεπτό, καθαρίστε το κανάλι λαδιού στη λάμα. Καθαρίστε την εγκοπή στο άκρο της λάμας. Βεβαιωθείτε ότι το γρανάζι της μύτης της λάμας περιστρέφεται ελεύθερα και ότι δεν υπάρχουν εμπλοκές στην οπή λίπανσης. Καθαρίστε και λιπάνετε το γρανάζι της άκρης της λάμας.

4. Εκκινήστε το προϊόν και αφήστε το να λειτουργήσει

στα 3/4 της ταχύτητας. Στρέψτε το άκρο της λάμας σε μια ανοιχτόχρωμη επιφάνεια σχεδόν 20 cm (8 in)

5. Μετά από 1 λεπτό σε λειτουργία, μια γραμμή λαδιού

εμφανίζεται στην ανοιχτόχρωμη επιφάνεια.

6. Εάν δεν μπορείτε να δείτε τη γραμμή λαδιού μετά

από 1 λεπτό, απευθυνθείτε σε εγκεκριμένο αντιπρόσωπο.

• Τοποθετήστε το προστατευτικό μεταφοράς στο παρελκόμενο κοπής κατά τη μεταφορά για να αποφύγετε τραυματισμούς.

• Βεβαιωθείτε ότι το προϊόν δεν μπορεί να μετακινηθεί κατά τη μεταφορά.

• Να τοποθετείτε πάντα το προϊόν μακριά και με ασφάλεια όταν δεν είναι σε λειτουργία. Οι διαρροές και οι αναθυμιάσεις από το προϊόν μπορεί να έρθουν σε επαφή με σπινθήρες, ακάλυπτες φλόγες του ηλεκτρικού εξοπλισμού, ηλεκτρικά χλοοκοπτικά, ρελέ/διακόπτες, λέβητες και περισσότερα.

• Να αποθηκεύετε πάντα τα καύσιμα σε ένα εγκεκριμένο δοχείο καυσίμου.

• Αδειάστε το ντεπόζιτο καυσίμου και το ντεπόζιτο λαδιού αλυσίδας όταν αποθηκεύετε το προϊόν για μεγάλο χρονικό διάστημα. Απορρίψτε σωστά τα χρησιμοποιημένα υγρά.

• Τοποθετήστε το προστατευτικό μεταφοράς στο παρελκόμενο κοπής κατά την αποθήκευση για να αποφύγετε τραυματισμούς.

• Αφαιρέστε το καπάκι του μπουζί από το μπουζί και συμπλέξτε το φρένο αλυσίδας πριν από την αποθήκευση. Τεχνικά στοιχεία μονάδα 130 (H13038HV) 135 Mark II (H13038HV) Προδιαγραφές κινητήρα Κυβισμός κυλίνδρου cm

Μπουζί — NGK BPMR 7A NGK BPMR 7A Διάκενο ηλεκτροδίου mm (ίντσες) 0,5 (0,02) 0,5 (0,02) Όγκος ντεπόζιτου καυσίμου cm

Στροφές ανά λεπτό ρελαντί min

2800-3200 2800-3200 Ισχύς εξόδου στα 9000 min

kW 1.5 1,6 Περίοδος διατήρησης εκπομπών h 125 125 Δεδομένα θορύβου και κραδασμών

862 - 002 - 03.12.2018 181μονάδα 130 (H13038HV) 135 Mark II

(H13038HV) Ισοδύναμη στάθμη κραδασμών (ahv, eq) αριστερή χειρολαβή

3,72 3,72 Ισοδύναμη στάθμη κραδασμών (ahv, eq) δεξιά

5,5 5,5 Στάθμη ηχητικής ισχύος, εγγυημένη (L

dB(A) 116 116 Επίπεδο ηχητικής ισχύος, μετρούμενο

dB(A) 114 114 Στάθμη πίεσης ήχου στο αυτί του χειριστή

dB(A) 102 102 Διαστάσεις προϊόντος Βάρος (χωρίς εξοπλισμό κοπής) kg 4,68 (10,3) 4,68 (10,3) Όγκος ντεπόζιτου λαδιού cm

Σύστημα καυσίμου και λίπανσης Χωρητικότητα αντλίας λαδιού στα 9000 min

ml/min 9 9 Τύπος αντλίας λαδιού — Αυτόματο Αυτόματο Αλυσίδα πριονιού και λάμα Τυπικό μήκος λάμας cm (ίντσες) 35-40 (14-16) 35-40 (14-16) Συνιστώμενο μήκος λάμας cm (ίντσες) 35-40 (14-16) 35-40 (14-16) Χρήσιμο μήκος κοπής cm (ίντσες) 33-38 (13-15) 33-38 (13-15) Μέγιστη ταχύτητα αλυσίδας πριονιού m/s 22,3 22,3 Βήμα αλυσίδας πριονιού mm (ίντσες) 9,52 (3/8) 9,52 (3/8) Πάχος των συνδέσμων συστήματος μετάδοσης κίνησης (μετρητής) mm (ίντσες) 1,3 (0,050) 1,3 (0,050) Τύπος του οδοντωτού τροχού μετάδοσης

— Κυλινδρικό γρανάζι Κυλινδρικό γρανάζι Αριθμός δοντιών οδοντωτού τροχού μετάδοσης

Η αντίστοιχη στάθμη δονήσεων υπολογίζεται ως το χρονικά υπολογισμένο σύνολο ενέργειας για τις στάθμες κραδασμών υπό διάφορες συνθήκες εργασίας. Τα καταγεγραμμένα στοιχεία για την ισοδύναμη στάθμη δονήσεων έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) ίση με 1,5 m/s

Η αντίστοιχη στάθμη δονήσεων υπολογίζεται ως το χρονικά υπολογισμένο σύνολο ενέργειας για τις στάθμες κραδασμών υπό διάφορες συνθήκες εργασίας. Τα καταγεγραμμένα στοιχεία για την ισοδύναμη στάθμη δονήσεων έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) ίση με 1,5 m/s

Οι εκπομπές θορύβου στο περιβάλλον, οι οποίες μετρούνται ως ισχύς θορύβου (L

Οι εκπομπές θορύβου στο περιβάλλον, οι οποίες μετρούνται ως ισχύς θορύβου (L

Το αντίστοιχο επίπεδο ηχητικής πίεσης υπολογίζεται ως το χρονικά σταθμισμένο σύνολο ενέργειας για τα διαφορετικά επίπεδα ηχητικής πίεσης υπό διάφορες συνθήκες εργασίας. Η τυπική στατιστική διασπορά για το αντίστοιχο επίπεδο ηχητικής πίεσης είναι μία τυπική απόκλιση της τάξης του 2,5 dB (A). 182 862 - 002 - 03.12.2018Αξεσουάρ Συνδυασμοί λάμας οδήγησης και αλυσίδας πριονιού Λάμα οδήγησης Αλυσίδα πριονιού Μήκος Βήμα Οδηγός ακονίσματος Μέγ. ακτίνα

16 inch 56 Ακόνισμα αλυσίδας πριονιού και συνδυασμοί αλυσίδας πριονιού

H37, S93G 5/32 in 4,0 mm 80° 30° 0° 0,025 / 0,65 5056981-03 5052437-01 (H37) 5878090-01 (S93G) Περιεχόμενα της Δήλωσης Συμμόρφωσης ΕΚ Εμείς, η Husqvarna AB, SE 561 82 Huskvarna, Σουηδία, δηλώνουμε με αποκλειστική μας ευθύνη ότι το απεικονιζόμενο προϊόν: Περιγραφή Αλυσοπρίονο βενζίνης Μάρκα Husqvarna Πλατφόρμα / Τύπος /

Πλατφόρμα H13038HV, που αντιστοιχεί στα μοντέλα 130, 135 Mark II Παρτίδα Αριθμός σειράς με ημερομηνία 2018 και μεταγενέστερη συμμορφώνεται πλήρως με τις ακόλουθες οδηγίες και τους κανονισμούς της ΕΕ: Οδηγία/Κανονισμός

2006/42/ΕΚ "σχετικά με τα μηχανήματα" 2014/30 /ΕΕ "σχετικά με την ηλεκτρομαγνητική συμβατότητα" 2000/14/ΕΚ "σχετικά με εξωτερικό

2011/65/ΕΕ "περιορισμό της χρήσης ορισμένων επικίνδυνων

Εφαρμοζόμενα εναρμονισμένα πρότυπα ή/και τεχνικές προδιαγραφές: EN ISO 12100, EN ISO 11681-1, CISPR 12, ISO 14982

862 - 002 - 03.12.2018 183Σύμφωνα με την οδηγία 2000/14/ΕΚ, Παράρτημα V, οι

• δηλωθείσες τιμές για τον ήχο αναφέρονται στο κεφάλαιο Τεχνικά στοιχεία αυτού του εγχειριδίου και στην υπογεγραμμένη Δήλωση Συμμόρφωσης ΕΕ. Η TÜV Rheinland LGA προϊόντα GmbH, κοινοποιημένος φορέας για τα μηχανήματα (κοινοποίηση 0197),Tillystraße 2 - 90431 Nürnberg, Γερμανία, πραγματοποιεί μια εξέταση τύπου ΕΚ σύμφωνα με 2006/42/ΕΚ, άρθρο 12, παράγραφος 3b. Το πιστοποιητικό εξέτασης τύπου, σύμφωνα με το Παράρτημα IX, το οποίο προβλέπεται από την υπογεγραμμένη Δήλωση Συμμόρφωσης, ισχύει για όλες τις μονάδες παραγωγής και χώρες προέλευσης που αναφέρονται πάνω στο προϊόν. Αυτό το αλυσοπρίονο συμμορφώνεται με το δείγμα που υποβλήθηκε σε εξέταση τύπου ΕΚ. 184 862 - 002 - 03.12.2018Obsah Úvod p. 185
• Bezpečnost p. 186
• Montáž p. 190
• Provoz p. 190
• Údržba p. 193
• Přeprava p. 195
• Skladování p. 195
• Technické údaje p. 195
• Příslušenství p. 197
• Obsah prohlášení o shodě ES Úvod Návod k používání Návod k obsluze byl původně napsán v angličtině. Návody k obsluze v ostatních jazycích jsou překlady z angličtiny. Přehled (Obr. 1) p. 197
