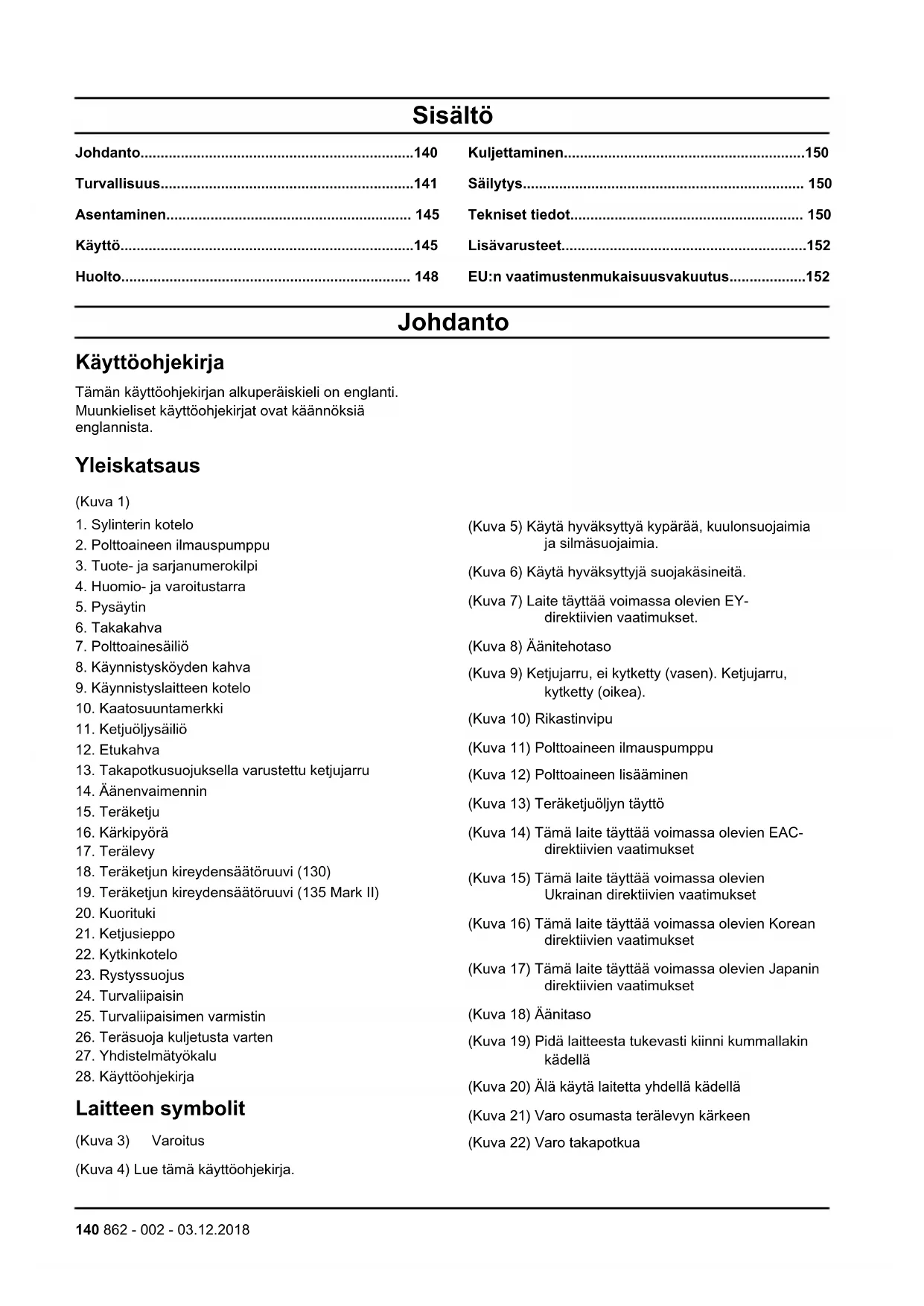

KÄYTTÖOHJE 135 II HUSQVARNA

2. Polttoaineen ilmauspumppu

3. Tuote- ja sarjanumerokilpi

4. Huomio- ja varoitustarra

9. Käynnistyslaitteen kotelo

10. Kaatosuuntamerkki

13. Takapotkusuojuksella varustettu ketjujarru

18. Teräketjun kireydensäätöruuvi (130)

19. Teräketjun kireydensäätöruuvi (135 Mark II)

26. Teräsuoja kuljetusta varten

27. Yhdistelmätyökalu

Laitteen symbolit (Kuva 3) Varoitus (Kuva 4) Lue tämä käyttöohjekirja. (Kuva 5) Käytä hyväksyttyä kypärää, kuulonsuojaimia ja silmäsuojaimia. (Kuva 6) Käytä hyväksyttyjä suojakäsineitä. (Kuva 7) Laite täyttää voimassa olevien EY- direktiivien vaatimukset. (Kuva 8) Äänitehotaso (Kuva 9) Ketjujarru, ei kytketty (vasen). Ketjujarru, kytketty (oikea). (Kuva 10) Rikastinvipu (Kuva 11) Polttoaineen ilmauspumppu (Kuva 12) Polttoaineen lisääminen (Kuva 13) Teräketjuöljyn täyttö (Kuva 14) Tämä laite täyttää voimassa olevien EAC- direktiivien vaatimukset (Kuva 15) Tämä laite täyttää voimassa olevien Ukrainan direktiivien vaatimukset (Kuva 16) Tämä laite täyttää voimassa olevien Korean direktiivien vaatimukset (Kuva 17) Tämä laite täyttää voimassa olevien Japanin direktiivien vaatimukset (Kuva 18) Äänitaso (Kuva 19) Pidä laitteesta tukevasti kiinni kummallakin kädellä (Kuva 20) Älä käytä laitetta yhdellä kädellä (Kuva 21) Varo osumasta terälevyn kärkeen (Kuva 22) Varo takapotkua 140 862 - 002 - 03.12.2018(Kuva 23) Tämä laite täyttää voimassa olevien Australian ja Uuden-Seelannin sähkömagneettista yhteensopivuutta koskevien direktiivien vaatimukset. Huomautus: Muita laitteen symboleita/tarroja tarvitaan muilla markkina-alueilla ilmaisemaan sertifiointivaatimuksia. Ehdotus 65 (Kuva 1) EU V VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän. Tuotevastuu Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. Turvallisuus Turvallisuusmääritelmät Oheiset määritelmät kertovat huomiosanojen vakavuustason. VAROITUS: Henkilövahinko. HUOMAUTUS: Laitevaurio. Huomautus: Nämä tiedot helpottavat laitteen käyttöä. Yleiset turvaohjeet

• Käytä laitetta oikein. Virheellinen käyttö voi aiheuttaa tapaturman tai kuoleman. Käytä laitetta vain tässä käyttöohjekirjassa esitettyihin tehtäviin. Älä käytä laitetta muihin tehtäviin.

• Lue ja sisäistä tämän käyttöoppaan sisältämät ohjeet ja noudata niitä. Noudata turvallisuussymboleita ja turvaohjeita. Jos käyttäjä ei noudata ohjeita ja symboleita, seurauksena voi olla vamma, vaurio tai kuolema.

• Älä hävitä tätä käyttöohjekirjaa. Noudata laitteen asennusta, käyttöä ja kunnossapitoa koskevia ohjeita. Asenna lisälaitteet ja lisävarusteet oikein ohjeiden mukaisesti. Käytä vain hyväksyttyjä lisälaitteita ja lisävarusteita.

• Älä käytä vaurioitunutta laitetta. Noudata huoltokaaviota. Tee vain sellaisia huoltotöitä, joita koskevat ohjeet löytyvät tästä käyttöohjekirjasta. Valtuutetun huoltopisteen on tehtävä kaikki muut huoltotyöt.

• Tämä käyttöohjekirja ei voi sisältää kaikkia laitteen käyttöön liittyviä tilanteita. Ole varovainen ja käytä tervettä järkeä. Älä käytä laitetta tai huolla sitä, jos et ole varma tilanteesta. Kysy ohjeita laitteen asiantuntijalta, jälleenmyyjältä, huoltoliikkeestä tai valtuutetusta huoltopisteestä.

• Irrota sytytystulpan johto ennen laitteen asentamista, säilytykseen siirtämistä tai huoltoa.

• Älä käytä laitetta, jos sen alkuperäisiä ominaisuuksia on muutettu. Älä muuta edes osaa laitteesta ilman valmistajan lupaa. Käytä vain valmistajan hyväksymiä osia. Virheellinen huolto voi aiheuttaa tapaturman tai kuoleman.

• Älä hengitä moottorin pakokaasuja. Pakokaasujen, teräketjuöljysumun ja sahanpurupölyn pitkäaikainen sisäänhengittäminen voi olla terveydelle vaarallista.

• Älä käynnistä laitetta sisätiloissa tai lähellä herkästi syttyvää materiaalia. Pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.

• Laite muodostaa käytön aikana sähkömagneettisen kentän. Sähkömagneettinen kenttä voi vaurioittaa lääketieteellisiä implantteja. Neuvottele lääkärin ja lääketieteellisen implantin valmistajan kanssa, ennen kuin käytät laitetta.

• Älä anna lasten käyttää laitetta.

• Älä anna kenenkään sellaisen henkilön käyttää laitetta, joka ei tunne ohjeita.

• Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.

• Lukitse laite paikkaan, johon lapset ja asiattomat henkilöt eivät pääse.

862 - 002 - 03.12.2018

141• Laite voi saada esineitä sinkoutumaan ja aiheuttaa näin vammoja. Noudata turvaohjeita tapaturmien tai kuoleman vaaran ehkäisemiseksi.

• Älä poistu laitteen luota, kun moottori on käynnissä. Sammuta moottori ja varmista, ettei ketju pyöri.

• Laitteen käyttäjä on vastuussa, jos tapahtuu onnettomuus.

• Varmista ennen laitteen käyttämistä, ettei osissa ole vaurioita.

• Noudata kansallisia ja paikallisia lakeja. Ne voivat estää laitteen käytön tai rajoittaa sitä joissakin olosuhteissa. Turvallisuusohjeet käyttöä varten

• Laitteen jatkuva tai säännöllinen käyttö voi aiheuttaa valkosormisuutta tai vastaavia tärinän aiheuttamia terveydellisiä ongelmia. Tutki käsiesi ja sormiesi kunto, jos käytät laitetta jatkuvasti tai säännöllisesti. Käänny välittömästi lääkärin puoleen, jos käsissäsi tai sormissasi esiintyy värinmuutoksia, kipua, kihelmöintiä tai ne puutuvat tai eivät toimi.

• Varmista ennen laitteen käyttämistä, että se on valmiiksi koottu.

• Laite voi saada esineitä sinkoutumaan, mikä voi vahingoittaa silmiä. Käytä aina hyväksyttyjä silmäsuojaimia, kun käytät laitetta.

• Ole varovainen laitetta käyttäessäsi, sillä lapsi voi tulla laitteen lähelle huomaamattasi.

• Älä käytä laitetta, jos työskentelyalueella on ihmisiä. Sammuta laite, jos työskentelyalueelle tulee ihminen. (Kuva 24)

• Varmista, että laite on aina hallinnassasi.

• Laitetta on käytettävä kahdella kädellä. Älä pitele laitetta yhdellä kädellä käytön aikana. Jos sahaa käytetään yhdellä kädellä, seurauksena voi olla vakavia vammoja käyttäjälle, työntekijöille ja/tai sivullisille.

• Pidä kiinni etukahvasta vasemmalla kädellä ja takakahvasta oikealla kädellä. Pidä laitetta kehon oikealla puolella. (Kuva 25)

• Älä käytä laitetta ollessasi väsynyt tai sairas tai jos olet alkoholin tai muiden huumaavien aineiden vaikutuksen alaisena.

• Älä käytä laitetta, jos et voi saada apua onnettomuuden sattuessa. Ennen käytön aloittamista kerro muille aikovasi käyttää laitetta.

• Älä käänny laitteen kanssa, ennen kuin olet varmistanut, ettei turva-alueella ole ihmisiä tai eläimiä.

• Poista kaikki ylimääräiset materiaalit työskentelyalueelta ennen aloittamista. Jos ketju osuu esineeseen, esine voi sinkoutua ja aiheuttaa vamman tai vaurion. Terälaitteen ympärille voi kiertyä ei-toivottua materiaalia, mikä voi aiheuttaa vaurion.

• Älä käytä laitetta huonolla säällä (kuten sumussa, sateessa, kovassa tuulessa, ukkosella tai muissa sääolosuhteissa). Huono sää voi aiheuttaa vaaratilanteita kuten liukastumisvaaran.

• Varmista, että pystyt liikkumaan vapaasti ja työskentelemään tukevassa asennossa.

• Varmista, ettet voi kaatua, kun käytät laitetta. Älä kallistu, kun käytät laitetta.

• Pidä laitetta aina molemmin käsin. Pidä kiinni etukahvasta vasemmalla kädellä ja takakahvasta oikealla kädellä. Pidä laitetta kehon oikealla puolella.

• Teräketju alkaa pyöriä, jos rikastinvipu on rikastusasennossa, kun moottori käynnistyy.

• Sammuta moottori ennen laitteen siirtämistä.

• Älä laske laitetta maahan, kun moottori on käynnissä.

• Pysäytä moottori ennen kuin poistat ylimääräiset materiaalit laitteesta. Anna terän pysähtyä ennen leikkuujätteen poistamista.

• Älä käytä laitetta ylhäällä puussa. Laitteen käyttö ylhäällä puussa voi johtaa henkilövahinkoon. (Kuva 26)

• Ketjujarrun on oltava kytkettynä, kun laite käynnistetään. Tämä vähentää riskiä osua teräketjuun käynnistyksen aikana. (Kuva 27)

• Takapotku voi aiheuttaa käyttäjälle tai sivullisille vakavia vahinkoja tai kuoleman. Vaaran pienentämiseksi sinun on tunnettava takapotkun syyt ja keinot niiden ehkäisemiseksi.

• Vähennä takapotkun ja muiden mahdollisesti vakavia vammoja tai kuoleman aiheuttavien voimien vaaraa noudattamalla kaikkia turvaohjeita.

• Säädä sahan teräketjun kireys säännöllisesti varmistaaksesi, että teräketju ei roiku. Roikkuva ketju voi irrota ja aiheuttaa vakavan tapaturman tai kuoleman.

• Älä kaada puita väärällä menetelmällä. Väärin kaatuva puu voi aiheuttaa henkilö- tai omaisuusvahinkoja tai osua sähköjohtoon.

• Käyttäjän on pysyttävä ylärinteen puolella, sillä puu pyörii todennäköisemmin alamäkeen kaadon jälkeen. (Kuva 28)

• Suunnittele ja valmistele perääntymistie, ennen kuin alat sahata. Perääntymistie on tehtävä noin 135 astetta takaviistoon puun suunniteltuun kaatosuuntaan nähden.

• 3. Kaatosuunta (Kuva 29)

• Sammuta moottori aina ennen laitteen siirtämistä.

• Varmista, että jalkasi ovat tukevasti maassa ja painosi jakautuu tasaisesti. (Kuva 30)

862 - 002 - 03.12.2018• Käytä laitetta vain, kun jalkasi ovat tukevalla maalla.

Ilman tukevaa alustaa laitteen käyttö voi aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman. Älä käytä laitetta ollessasi tikkailla tai puussa. (Kuva 31) Takapotku, liu'utus, hypytys ja pudotus Eri voimat saattavat vaikuttaa laitteen turvalliseen käyttöön.

• Liu'utus tarkoittaa terälevyn nopeaa liikkumista puun läpi.

• Hypytys tarkoittaa terälevyn toistuvaa nousemista pois leikkausurasta ja osumista siihen sen jälkeen uudestaan.

• Pudotus tarkoittaa laitteen putoamista maahan sahauksen jälkeen. Tämän seurauksena liikkuva terä saattaa osua kehoon tai muihin esineisiin ja aiheuttaa vamman tai vahingon.

• Takapotku tarkoittaa laitteen liikahtamista taakse, ylös tai äkillisesti eteen, kun terälevyn pääty osuu esineeseen. Takapotku voi myös aiheutua leikkausuran sulkeutumisesta, jolloin ketju puristuu uran sisälle. Jos laite osuu johonkin puun sisällä, käyttäjä saattaa menettää sen hallinnan. (Kuva 32)

• Pyörivä takapotku voi tapahtua, kun liikkuva teräketju koskettaa esinettä terälevyn yläosassa. Kosketuksen seurauksena teräketju voi kaivautua esineeseen, jolloin se pysähtyy välittömästi. Tuloksena on erittäin nopea käänteinen liike, joka siirtää terälevyn ylös ja taaksepäin käyttäjää kohti. (Kuva 33)

• Puristuva takapotku voi esiintyä, jos teräketju pysähtyy äkillisesti kesken sahauksen. Leikkausura sulkeutuu ja puristaa liikkuvan teräketjun leikkausuran sisään terälevyn yläpäästä. Teräketjun äkillinen pysähtyminen aiheuttaa sahausvoiman kääntymisen, jolloin laite liikkuu vastakkaiseen suuntaan kuin teräketju. Laite liikkuu taaksepäin kohti käyttäjää. (Kuva 34)

• Sisäänveto voi tapahtua, kun teräketju pysähtyy äkillisesti, kun liikkuva terä koskettaa sahattavan puun sisällä olevaa esinettä terälevyn alaosassa. Äkillinen pysähtyminen vetää moottorisahaa eteenpäin ja käyttäjästä poispäin, jolloin käyttäjä voi helposti menettää sahan hallinnan. (Kuva 35) Varmista ennen tuotteen käyttämistä, että ymmärrät kaikki sahaukseen liittyvät voimat ja osaat ehkäistä niitä. Katso Takapotkun, liu'utuksen, hypytyksen ja pudotuksen välttäminen sivulla 143

Takapotkun, liu'utuksen, hypytyksen ja pudotuksen välttäminen

• Pidä laitteesta tiukasti kiinni, kun moottori on käynnissä. Aseta oikea käsi takakahvalle ja vasen käsi etukahvalle. Kierrä peukalot ja sormet tiukasti kahvan ympärille. Älä päästä irti.

• Pidä laite hallinnassasi sahauksen aikana ja puun kaatumisen jälkeen. Älä anna laitteen painon pudottaa laitetta sahauksen jälkeen.

• Varmista, että sahattavassa kohdassa ei ole esteitä. Älä anna terälevyn kärjen osua tukkiin, oksaan tai muuhun esteeseen kun käytät laitetta. (Kuva 36)

• Sahaa suurilla moottorin nopeuksilla.

• Älä kurota tai sahaa olkapäiden yläpuolelta. (Kuva 37)

• Noudata teräketjun valmistajan teroitus- ja huolto- ohjeita.

• Käytä ainoastaan valmistajan määrittämiä varaterälevyjä ja -ketjuja.

• Liian suuri syvyydensäätöasetus lisää teräketjun takapotkualttiutta. Henkilökohtainen suojavarustus

• Käytä aina oikeanlaista henkilökohtaista suojavarustusta, kun käytät laitetta. Henkilökohtainen suojavarustus vähentää mahdollisen vahingon aiheuttamien vammojen vakavuutta, mutta se ei poista vammojen mahdollisuutta.

• Älä käytä löysiä vaatteita, jotka saattavat jäädä kiinni teräketjuun.

• Käytä hyväksyttyä suojakypärää.

• Käytä aina hyväksyttyjä kuulonsuojaimia, kun käytät laitetta. Pitkäkestoinen melu voi aiheuttaa kuulovaurioita.

• Käytä suojalaseja tai kasvovisiiriä, jotta sinkoavien kappaleiden aiheuttamia vahinkoriski olisi pienempi. Laite saattaa lennättää sahanpuruja, pieniä puunpaloja ja vastaavan kaltaisia kappaleita. Ne voivat aiheuttaa vakavia vahinkoja muun muassa silmille.

• Käytä viiltosuojattuja käsineitä.

• Käytä viiltosuojattuja housuja.

• Käytä viiltosuojalla, teräksisellä varvassuojalla ja luistamattomalla pohjalla varustettuja saappaita.

• Varmista, että lähistöllä on ensiapupakkaus.

• Äänenvaimentimesta, terälevystä ja teräketjusta tai muista lähteistä saattaa syntyä kipinöitä. Pidä aina palosammutusvälineet ja lapio lähistöllä metsäpalojen ehkäisemiseksi. Laitteen turvalaitteet

• Älä käytä laitetta, jos turvalaitteet ovat vaurioituneet. Jos laitteessa on vaurioita, ota yhteyttä valtuutettuun huoltopisteeseen.

862 - 002 - 03.12.2018

143Pysäyttimen tarkistaminen

1. Käynnistä moottori. Katso

Ennen moottorin käynnistämistä sivulla 146

2. Varmista, että moottori sammuu, kun siirrät

pysäyttimen pysäytysasentoon. Turvaliipaisimen varmistimen tarkistaminen

1. Varmista, että turvaliipaisin (B) on lukittu

joutokäynnillä, kun vapautat turvaliipaisimen varmistimen (A) (Kuva 38).

2. Paina turvaliipaisimen varmistinta (A) ja varmista,

että se palautuu lähtöasentoonsa, kun se vapautetaan.

3. Paina turvaliipaisinta (B) ja varmista, että se

palautuu lähtöasentoonsa, kun se vapautetaan.

4. Käynnistä moottori ja käytä täyttä kaasua.

5. Vapauta kaasuliipaisin ja tarkista, pysähtyykö

6. Jos teräketju pyörii joutokäyntinopeudella, kierrä

joutokäyntiruuvia vastapäivään, kunnes teräketju pysähtyy. Suojus Suojus estää esineitä sinkoutumasta käyttäjää kohti. Lisäksi suojus estää teräketjua osumasta käyttäjään vahingossa.

• Varmista, että suojusta saa käyttää yhdessä laitteen kanssa.

• Älä käytä laitetta ilman suojusta.

• Varmista, ettei suojus ole vaurioitunut. Vaihda suojus uuteen, jos se on kulunut tai siinä on halkeamia. Polttoaineturvallisuus

• Älä käynnistä laitetta, jos sen päällä on polttoainetta tai moottoriöljyä. Poista ylimääräinen polttoaine tai öljy ja anna laitteen kuivua. Poista ylimääräinen polttoaine laitteesta.

• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.

• Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.

• Älä käynnistä moottoria, jos läikytät öljyä tai polttoainetta laitteen päälle tai yllesi.

• Älä käynnistä laitetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta.

• Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.

• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.

• Älä tupakoi polttoaineen tai moottorin lähistöllä.

• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.

• Älä lisää polttoainetta, kun moottori on käynnissä.

• Varmista ennen polttoaineen lisäämistä, että moottori on jäähtynyt.

• Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.

• Älä lisää polttoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.

• Kiristä polttoainesäiliön korkki varovasti tulipalon vaaran vuoksi.

• Siirrä laite ennen käynnistämistä vähintään 3 metrin (10 ft) päähän paikasta, jossa täytit säiliön.

• Älä lisää säiliöön liikaa polttoainetta.

• Varmista, ettei polttoainetta pääse vuotamaan, kun liikutat laitetta tai polttoainekannua.

• Älä sijoita laitetta tai polttoainekannua paikkaan, jossa on avotulta, kipinöitä tai sytytysliekkejä. Varmista, ettei säilytyspaikassa ole avotulta.

• Käytä vain hyväksyttyjä kannuja polttoaineen siirtämiseen tai säilyttämiseen.

• Tyhjennä polttoainesäiliö ennen pitkäaikaista säilytystä. Noudata paikallista polttoaineen hävittämistä koskevaa lakia.

• Puhdista laite ennen pitkäaikaista säilytystä.

• Irrota sytytystulpan johto ennen laitteen siirtämistä säilytykseen moottorin tahattoman käynnistymisen estämiseksi. Turvaohjeet huoltoa varten

• Irrota sytytystulppa aina ennen laitteen huoltoa paitsi kaasuttimen säädön yhteydessä.

• Teetä kaikki huollot valtuutetulla jälleenmyyjällä, paitsi toimenpiteet, jotka on mainittu kohdassa Huolto sivulla 148

• Varmista, että teräketju pysähtyy, kun kaasuliipaisin vapautetaan.

• Pidä kahvat kuivina ja puhtaina öljystä ja polttoaineesta.

• Pidä huoli, että korkit ja muut kiinnittimet on kunnolla kiristetty.

• Muiden kuin valmistajan hyväksymien varaosien käyttö tai turvalaitteiden poisto saattaa vaurioittaa tuotetta. Se saattaa myös aiheuttaa vammoja käyttäjälle ja sivullisille. Käytä ainoastaan suositeltuja lisävarusteita ja varaosia. Älä tee laitteeseen muunnoksia.

• Pidä teräketju terävänä ja puhtaana turvallisen ja tehokkaan käytön takaamiseksi.

• Noudata voitelua ja lisävarusteiden vaihtoa koskevia ohjeita.

• Tarkista laite viallisten osien varalta. Varmista, että vaurioitunut suojus tai osa toimii oikein ennen kuin jatkat tuotteen käyttöä. Tutki laite rikkinäisten tai väärin kohdistettujen osien varalta sekä tarkista, että kaikki osat pääsevät liikkumaan vapaasti. Tutki laite kaikkien muiden sen toimintaan mahdollisesti

862 - 002 - 03.12.2018vaikuttavien olosuhteiden osalta. Varmista, että laite

on asennettu oikein. Suojus tai muu vaurioitunut osa on korjattava tai vaihdettava valtuutetulla jälleenmyyjällä, ellei käyttöohjeessa toisin mainita.

• Kun laitetta ei käytetä, säilytä sitä kuivassa ja korkeassa tai lukitussa tilassa poissa lasten ulottuvilta.

• Laitteen kuljetuksen tai säilytyksen aikana käytä teräsuojaa kuljetusta varten tai koteloa.

• Älä käytä jäteöljyä. Jäteöljy on vahingollista ja se voi vahingoittaa sinua, laitetta ja ympäristöä. Asentaminen VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen asentamista. Terälevyn ja teräketjun asennus

1. Irrota terämutterit ja kytkinkotelo. Irrota kuljetussuoja

2. Aseta terälevy teräpulttien päälle. Ohjaa terälevy sen

kaikkein takimmaiseen asentoon.

3. Käytä suojakäsineitä.

4. Nosta teräketju ketjupyörän päälle ja aseta se

terälevyn ohjausuraan. Aloita terälevyn yläreunasta. (Kuva 40)

5. Varmista, että terien reunat ovat eteenpäin terälevyn

6. Asenna kytkinkotelo ja ohjaa ketjun kiristystappi

7. Varmista, että teräketjun vetolenkit asettuvat oikein

ketjupyörään. Tarkista myös, että teräketju on asetettu oikein terälevyn ohjausuraan.

8. Kiristä terälevyn mutterit sormin.

9. Kiristä teräketju kääntämällä ketjun kiristysruuvia

myötäpäivään. Kiristä teräketjua, kunnes se ei enää roiku löysällä terälevyn alla, vaan voit helposti pyöritellä sitä käsin. (Kuva 41) (Kuva 42)

10. Nosta terälevyn päätyä ja kiristä terämutterit

yhdistelmäavaimella. (Kuva 43)

• Tarkasta ketjun kireys usein uuden teräketjun asentamisen jälkeen aina siihen saakka kunnes teräketju on ajettu sisään.

• Tarkasta ketjun kireys säännöllisesti. Ketjun asianmukainen kireys takaa hyvän tehon ja pitkän käyttöiän. Käyttö VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen käyttämistä. Polttoaineen käyttö HUOMAUTUS: Tässä laitteessa on kaksitahtimoottori. Käytä bensiinin ja kaksitahtimoottoriöljyn seosta. Varmista, että seoksessa on oikea määrä öljyä. Bensiinin ja öljyn väärä suhde voi aiheuttaa moottorivaurion. Polttoaineseoksen suhde Polttoaineseoksen suhde bensiinin ja kaksitahtimoottoriöljyn välillä on 50:1 (2 %). Bensiini Kaksitahtimoottoriöljy 1 gallona (US) 77 ml (2,6 oz) 1 gallona (UK) 95 ml (3,2 oz) 5 l 100 ml (3,4 oz) Polttoaineseoksen valmistus

1. Määritä bensiinin ja moottoriöljyn oikea suhde

(sekoitussuhde 50:1) Tee polttoaineseosta vain 30 päiväksi kerrallaan. Katso Polttoaineseoksen suhde sivulla 145

2. Lisää puolet bensiinin määrästä puhtaaseen,

ylitäyttösuojalla varustettuun polttoainekannuun. HUOMAUTUS: Älä käytä bensiiniä, jonka etanolipitoisuus (E10) on yli 10 prosenttia. Se voi vaurioittaa laitetta. HUOMAUTUS: Älä käytä bensiiniä, jonka oktaaniluku on pienempi kuin 90 RON (87 AKI). Se voi vaurioittaa laitetta. Huomautus: Käytä bensiiniä, jonka oktaaniluku on suurempi, jos käytät laitetta usein jatkuvasti suurella moottorin käyntinopeudella.

3. Lisää koko kaksitahtimoottoriöljymäärä

862 - 002 - 03.12.2018 145HUOMAUTUS: Käytä aina laadukasta

ilmajäähdytettyä kaksitahtimoottoriöljyä. Muut öljyt voivat vaurioittaa laitetta.

4. Sekoita polttoaineseos ravistamalla.

5. Lisää loput bensiinistä polttoainekannuun.

6. Sekoita polttoaineseos ravistamalla.

7. Täytä laitteen polttoainesäiliö polttoaineseoksella.

Katso Polttoaineseoksen suhde sivulla 145

Polttoainesäiliön täyttö

1. Varmista, että polttoaineseos on asianmukainen ja

että se on ylitäyttösuojalla varustetussa polttoainekannussa.

2. Jos kannussa on polttoainetta, poista se ja anna

3. Varmista, että polttoainesäiliön korkin alue on

4. Poista polttoainesäiliön korkki. (Kuva 44)

5. Ravista polttoainekannua, ennen kuin lisäät

polttoaineseosta polttoainesäiliöön.

6. Laita polttoainesäiliön korkki takaisin.

Teräketjun voitelu Laitteessa on automaattinen voitelujärjestelmä. Käytä vain oikeanlaista teräketjuöljyä ja noudata ohjeita.

1. Käytä kasvipohjaista teräketjuöljyä tai tavallista

2. Varmista, että teräketjuöljysäiliön korkin läheinen

3. Poista teräketjuöljysäiliön korkki.

4. Täytä teräketjuöljysäiliö suositellulla teräketjuöljyllä.

5. Laita teräketjuöljysäiliön korkki takaisin paikoilleen.

Ennen moottorin käynnistämistä

• Tarkista laite puuttuvien, vaurioituneiden, löystyneiden tai kuluneiden osien varalta.

• Tarkista mutterit, ruuvit ja pultit.

• Tarkista ilmansuodatin.

• Tarkista turvaliipaisimen varmistimen ja kaasuliipaisimen asianmukainen toiminta.

• Tarkista pysäyttimen asianmukainen toiminta.

• Tarkista laite polttoainevuotojen varalta.

• Tarkista teräketjun terävyys ja kireys. Kylmän moottorin käynnistys

1. Kytke ketjujarru siirtämällä takapotkusuojusta

eteenpäin. (Kuva 45)

2. Vedä rikastinvipu ulos ja ylös.

3. Paina polttoaineen ilmauspumppua 6 kertaa. (Kuva

5. Aseta oikea jalkasi takakahvan läpi.

6. Vedä käynnistysnarun kahvaa hitaasti oikealla

kädelläsi, kunnes tunnet vastusta.

7. Vedä käynnistysnarun kahvaa voimakkaasti. (Kuva

47) HUOMAUTUS: Älä vedä käynnistysnarua, kun se on pysähtynyt. Älä irrota otetta käynnistysnarusta, kun se on täysin ulkona. Vapauta käynnistysnaru hitaasti. Näiden ohjeiden laiminlyönti voi aiheuttaa moottorivaurion. Huomautus: Älä vedä turvaliipaisinta moottorin käynnistyksen aikana.

8. Vedä käynnistysnarun kahvaa, kunnes moottori

käynnistyy tai yrittää käynnistyä (vedä enintään kolme kertaa).

9. Jos moottori käynnistyy tai yrittää käynnistyä, paina

rikastinvipu alas. (Kuva 48)

10. Jatka vetämistä, kunnes moottori käynnistyy.

11. Pidä kiinni takakahvasta oikealla kädellä ja

etukahvasta vasemmalla kädellä.

12. Vapauta ketjujarru vetämällä takapotkusuojus heti

taaksepäin kohti etukahvaa. (Kuva 27) Huomautus: Ketju liikkuu.

13. Käytä laitetta 20–30 sekunnin ajan suurella

joutokäyntinopeudella.

14. Aseta normaali joutokäyntinopeus vetämällä

turvaliipaisinta kevyesti.

15. Käytä laitetta 20–30 sekunnin ajan normaalilla

joutokäyntinopeudella.

Lämpimän moottorin käynnistys

1. Kytke ketjujarru siirtämällä takapotkusuojusta

eteenpäin. (Kuva 45)

2. Vedä rikastinvipu ulos ja ylös.

3. Paina polttoaineen ilmauspumppua 6 kertaa. (Kuva

4. Paina rikastinvipu alas. (Kuva 48)

6. Aseta oikea jalkasi takakahvan läpi.

7. Vedä käynnistysnarun kahvaa hitaasti oikealla

kädelläsi, kunnes tunnet vastusta.

8. Vedä käynnistysnarun kahvaa voimakkaasti. (Kuva

862 - 002 - 03.12.2018HUOMAUTUS: Älä vedä

käynnistysnarua, kun se on pysähtynyt. Älä irrota otetta käynnistysnarusta, kun se on täysin ulkona. Vapauta käynnistysnaru hitaasti. Näiden ohjeiden laiminlyönti voi aiheuttaa moottorivaurion. Huomautus: Älä vedä turvaliipaisinta moottorin käynnistyksen aikana.

9. Vedä käynnistysnarun kahvasta, kunnes moottori

10. Pidä kiinni takakahvasta oikealla kädellä ja

etukahvasta vasemmalla kädellä.

11. Vapauta ketjujarru vetämällä takapotkusuojus heti

taaksepäin kohti etukahvaa. (Kuva 27) Huomautus: Ketju liikkuu.

12. Odota 10–15 sekuntia.

13. Aseta normaali joutokäyntinopeus vetämällä

Moottorin käynnistäminen polttoaineen ollessa liian kuumaa Jos laite ei käynnisty, polttoaine saattaa olla liian kuumaa. Huomautus: Käytä aina uutta polttoainetta ja vähennä työskentelyaikaa lämpimällä säällä.

1. Aseta laite viileään paikkaan pois suorasta

2. Anna laitteen jäähtyä vähintään 20 minuutin ajan.

3. Paina polttoaineen ilmauspumppua jatkuvasti 10–15

4. Noudata kylmän moottorin käynnistysmenettelyä.

Katso Kylmän moottorin käynnistys sivulla 146

• Sammuta moottori painamalla pysäytintä. Huomautus: Pysäytin palaa automaattisesti lähtöasentoonsa. Kuorituen käyttö Kuorituki pitää puun paikallaan sahauksen aikana. Kuorituki toimii tappina moottorirungon ja terälevyn välissä.

1. Aseta kuorituen alaosa oikeaan pitopuun leveyteen.

2. Paina etukahvaa vastaan vasemmalla kädellä ja

nosta takakahvasta oikealla kädellä.

3. Sahaa, kunnes saavutat oikean pitopuun leveyden.

Huomautus: Pitopuun on oltava tasapaksu.

4. Sahaa yli puolet halkaisijasta ja aseta kaatokiila

sahauskohtaan. Puun kaataminen

1. Poista lika, kivet, irtokaarna, naulat, niitit ja langat

2. Sahaa puuhun lovi, joka on 1/3 puun halkaisijasta,

kohtisuoraan kaatosuuntaan. (Kuva 49)

3. Sahaa alempi vaakalovi. Tämä estää teräketjun tai

terälevyn puristumisen toista lovea tehtäessä.

4. Tee kaatosahaus (X) vähintään 50 mm vaakaloven

yläpuolelle. Tee kaatosahaus saman suuntaisesti kuin vaakalovi, jotta tarpeeksi puuta jää pitopuuksi. Älä sahaa pitopuun läpi. Pitopuun ansiosta puu ei käänny eikä kaadu väärään suuntaan. (Kuva 50) ja (Kuva 51)

5. Kun kaatosahaus osuu lähelle pitopuuta, puu alkaa

kaatua. Varmista, että puu pääsee kaatumaan oikeaan suuntaan ja ettei se heilu taaksepäin tai purista teräketjua. Vältä tämä lopettamalla sahaus ennen kuin kaatosahaus on valmis. Käytä puu- tai muovikaatokiiloja sahauskohdan avaamiseen ja anna puun kaatua haluttua kaatumislinjaa pitkin. (Kuva 52)

6. Kun puu alkaa kaatua, poista laite sahauskohdasta.

Pysäytä moottori, aseta laite maahan ja lähde pois suunniteltua pakoreittiä pitkin. Varo puusta putoavia oksia ja katso, mihin astut. (Kuva 53) Puun karsinta

1. Käytä isompia oksia puun pitämiseen ylhäällä

2. Poista pienet oksat yhdellä leikkauksella. (Kuva 54)

3. Leikkaa puuta ylhäällä pitelevät oksat alhaalta

ylöspäin, jolloin teräketju tai terälevy ei jää puristuksiin. Tukin sahaaminen HUOMAUTUS: Älä anna teräketjun koskettaa maata.

• Jos tukki on tuettu koko sen pituudelta, sahaa tukin yläpuolelta. (Kuva 55)

• Jos tukki on tuettu vain toisesta päästä, sahaa 1/3 halkaisijan mitalta tukin alapuolelta.

• Jos tukki on tuettu molemmista päistä, sahaa 1/3 halkaisijan mitalta tukin yläpuolelta. Viimeistele sahaus sahaamalla tukin alta 2/3, kunnes sahauskohdat kohtaavat. (Kuva 56)

• Jos sahaat rinteessä, seiso aina sahattavan puun yläpuolella. Pidä moottorisaha koko sahauksen ajan täydessä hallinnassasi. Paina sahaa vähemmän leikkuun loppupuolella ja pidä tiukasti kiinni etu- ja takakahvoista. (Kuva 57)

862 - 002 - 03.12.2018

147Huolto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen puhdistamista, korjaamista tai huoltamista. Huoltokaavio Muista noudattaa huoltokaaviota. Välit on laskettu laitteen päivittäisen käytön perusteella. Ne ovat erilaiset, jos et käytä laitetta joka päivä. Tee vain tästä käyttöohjekirjasta löytyvät huoltotyöt. Ota yhteyttä valtuutettuun huoltopisteeseen muiden, tästä käyttöohjekirjasta puuttuvien huoltotöiden osalta. Päivittäiset toimenpiteet

• Puhdista ulkopinnat.

• Varmista, että turvaliipaisimen varmistin ja turvaliipaisin toimivat oikein.

• Puhdista ketjujarru ja tarkista, että se toimii oikein.

• Tarkista ketjusieppo vaurioiden varalta. Vaihda ketjusieppo, jos se on vaurioitunut.

• Käännä terälevy päivittäin, jotta se kuluu tasaisemmin.

• Varmista, että terälevyn voitelureikä ei ole tukossa.

• Poista sahanpuru ja muu ylimääräinen materiaali purusuojuksen alta.

• Puhdista terälevyn ohjausura. (Kuva 58)

• Varmista, että terälevy ja teräketju saavat tarpeeksi öljyä.

• Tarkista teräketju halkeamien ja epätasaisesti kuluneiden niittien ja lenkkien varalta. Vaihda teräketju tarvittaessa.

• Tarkista teräketjun oikea kireys ja vetolenkkien kierre. Vaihda teräketju tarvittaessa.

• Teroita teräketju. Katso Teräketjun teroittaminen sivulla 149

• Tarkasta, ettei ketjupyörä ole liian kulunut, ja vaihda se tarvittaessa. (Kuva 59)

• Puhdista käynnistyslaitteen kotelon ilmanottoaukko.

• Varmista, että kaikki ruuvit ja mutterit on kiristetty.

• Varmista, että säätimet toimivat oikein. Viikoittaiset toimenpiteet

• Tarkista, että jäähdytysjärjestelmä toimii oikein.

• Varmista, että käynnistyslaite, käynnistysnaru ja palautusjousi toimivat oikein.

• Tarkista, etteivät tärinänvaimentimet ole vioittuneet. (Kuva 60)

• Viilaa kierteet pois terälevyn sivuilta.

• Puhdista tai vaihda äänenvaimentimen kipinänsammutusverkko. (Kuva 61)

• Puhdista kaasuttimen ulkopinnat ja ympäristö.

• Puhdista ilmansuodatin. Jos ilmansuodatin on vahingoittunut tai liian likainen puhdistettavaksi, vaihda tilalle uusi. Lisätietoja on osoitteessa Ilmansuodattimen puhdistaminen sivulla 149

Kuukausittaiset toimenpiteet

• Tarkasta ketjujarrun jarruhihnan kuluminen. Vaihda, kun jarruhihnan paksuus on vähemmän kuin 0,6 mm (0,024 tuumaa) eniten kuluneessa kohdassa. (Kuva 62)

• Tarkasta kytkinkeskiön, kytkinrummun ja kytkinjousen kuluminen.

• Puhdista sytytystulppa. Tarkista, että kärkiväli on oikea. (Kuva 63)

• Puhdista kaasuttimen ulkopinnat ja ympäristö.

• Tarkasta polttoainesuodatin ja polttoaineletku. Vaihda tarvittaessa.

• Tyhjennä polttoainesäiliö.

• Tyhjennä öljysäiliö.

• Tarkista kaikki kaapelit ja liitännät. Vuosihuolto

• Tarkista sytytystulppa.

• Puhdista kaasuttimen ulkopinnat ja ympäristö.

• Puhdista jäähdytysjärjestelmä.

• Tarkista kipinänsammutusverkko.

• Tarkista polttoainesuodatin.

• Tarkista polttoaineletku vaurioiden varalta.

• Tarkista kaikki kaapelit ja liitännät. Ajoittainen huolto

• Anna valtuutetun huoltopisteen korjata tai vaihtaa äänenvaimennin 50 käyttötunnin jälkeen.

• Huolla sytytystulppa kun:

• moottorin tehotaso on alhainen.

• moottorin käynnistäminen on hankalaa.

• moottori ei toimi oikein joutokäyntinopeudella.

• Tarkasta teräketjuvoitelu aina tankkauksen yhteydessä. Katso Teräketjuvoitelun tarkistaminen sivulla 150

Joutokäyntinopeuden säätö Varmista, että ilmansuodatin on puhdas ja ilmansuodattimen kansi kiinnitetty, ennen kuin säädät joutokäyntinopeutta.

1. Käännä joutokäyntiruuvia, jossa on merkintä "T",

myötäpäivään, kunnes teräketju alkaa pyöriä.

862 - 002 - 03.12.20182. Käännä joutokäyntiruuvia, jossa on merkintä "T",

vastapäivään, kunnes teräketju pysähtyy.

3. Joutokäyntinopeuden on oltava pienempi kuin

käyntinopeuden, jolla teräketju alkaa pyöriä. Joutokäyntinopeus on oikea, kun moottori käy tasaisesti kaikilla asennoilla. Kipinänsammutusverkon kunnossapito

• Puhdista kipinänsammutusverkko teräsharjalla. (Kuva 61) Sytytystulpan kunnossapito HUOMAUTUS: Käytä suositeltua sytytystulppaa. Varmista, että uusi osa on samanlainen kuin valmistajan toimittama osa. Väärä sytytystulppa voi aiheuttaa laitevaurion.

1. Jos laitetta ei ole helppo käynnistää tai käyttää,

tarkista onko sytytystulpassa ylimääräistä materiaalia. Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin seuraavasti: a) Varmista, että joutokäyntinopeus on säädetty oikein. b) Varmista, että polttoaineseos on oikea. c) Varmista, että ilmansuodatin on puhdas.

2. Puhdista sytytystulppa, jos se on likainen. Tarkista,

että kärkiväli on oikea. (Kuva 63)

3. Vaihda sytytystulppa tarvittaessa.

Ilmansuodattimen puhdistaminen

1. Irrota ilmansuodattimen kansi ja ilmansuodatin.

2. Pese ilmansuodatin lämpimällä saippuavedellä.

Varmista ennen asentamista, että ilmansuodatin on kuiva.

3. Vaihda ilmansuodatin, jos se on liian likainen, eikä

sitä saa täysin puhtaaksi. Vaurioitunut ilmansuodatin on aina vaihdettava. Teräketjun teroittaminen Leikkain Teräketjun leikkaavaa osaa kutsutaan hammaslenkiksi ja sen osat ovat leikkuuhammas (A) ja säätöhammas (B). Leikkaimen sahaussyvyys määräytyy näiden kahden korkeuden välisestä erosta, ja sitä kutsutaan syvyydensäätöasetukseksi (C). (Kuva 65) Leikkuuhampaan teroituksessa on otettava huomioon neljä mittaa:

• Viilauskulma. (Kuva 66)

• Leikkuukulma. (Kuva 67)

• Viilan asento. (Kuva 68)

• Pyöröviilan halkaisija. (Kuva 69) Leikkuuhampaiden teroitus Käytä pyöröviilaa ja viilanohjainta leikkuuhampaiden teroitukseen. Katso laitteessasi olevaan teräketjuun sopivan viilan ja viilanohjaimen kokoa koskevat lisätiedot luvusta Teräketjun teroittaminen ja teräketjun yhdistelmät sivulla 152

1. Varmista, että teräketju on oikein kiristetty. Jos

ketjua ei ole kiristetty oikein, se siirtyy toiselle puolelle eikä teroitu kunnolla.

2. Viilaa kaikki hampaat toiselta puolelta. Viilaa sitten

leikkuuhampaat sisäpuolelta ja kevennä otetta paluuvedon aikana.

3. Käännä laite toisin päin ja viilaa hampaat.

4. Viilaa kaikki hampaat yhtä pitkiksi. Vaihda kulunut

teräketju, kun leikkuuhampaiden pituus on alle 4 mm. Syvyysasetuksen muokkaaminen Teroita leikkuuhampaat ennen kuin asetat syvyyden. Katso Leikkuuhampaiden teroitus sivulla 149 . Kun leikkuuhammasta (A) teroitetaan, syvyysasetus (C) pienenee. Parhaimman leikkuutehon säilyttämiseksi säätöhammas on säädettävä alas niin, että saavutetaan suositeltu syvyysasetus. Katso luku Teräketjun teroittaminen ja teräketjun yhdistelmät sivulla 152 teräsi oikean syvyysasetuksen määrittämiseksi. (Kuva 71) (Kuva 72) Huomautus: Tämä suositus edellyttää, ettei kouruhampaita ole viilattu poikkeuksellisen lyhyiksi. Käytä syvyyden säätöön lattaviilaa ja syvyydensäätötyökalua.

1. Aseta syvyydensäätötyökalu teräketjun päälle.

Ohjeita viilausohjaimen käytöstä löytyy pakkauksesta.

2. Hio lattaviilalla pois liika materiaali säätöhampaan

ylityöntyvästä osasta. Korkeusero on oikea, kun viilaa ohjaimen yli vedettäessä ei tunnu lainkaan vastusta. Teräketjun kiristäminen Huomautus: Tarkista uuden teräketjun kireys usein sen sisäänajojakson aikana.

862 - 002 - 03.12.2018 1491. Avaa terälevyn mutterit, joilla kytkinkotelo on

kiinnitetty paikalleen. Käytä yhdistelmäavainta. (Kuva 73)

2. Kiristä terälevyn mutterit käsin niin tiukalle kuin voit.

3. Nosta terälevyn yläosaa ja pidennä teräketjua

kiristämällä ketjun kiristysruuvia. Käytä yhdistelmäavainta. Kiristä teräketjua, kunnes se ei enää riipu löysällä terälevyn alapuolella. (Kuva 74)

4. Kiristä terälevyn mutterit yhdistelmäavaimella ja

nosta terälevyn kärkeä samaan aikaan. (Kuva 75)

5. Varmista, että pystyt vetämään teräketjua helposti

käsin eikä se roiku. (Kuva 76) Terävarustuksen voitelu Teräketjuvoitelun tarkistaminen Tarkasta teräketjuvoitelu aina tankkauksen yhteydessä.

1. Käynnistä laite ja anna sen käydä 3/4 nopeudella.

Tähtää terälevyn kärki kohti vaaleaa pintaa ja pidä se noin 20 cm:n etäisyydellä.

2. Kun laitetta on käytetty minuutin ajan, vaalealle

pinnalle ilmestyy öljyvana.

3. Jos et näe öljyvanaa minuutin jälkeen, puhdista

terälevyn öljykanava. Puhdista terälevyn sivulla oleva ura. Varmista, että terälevyn kärkipyörä pyörii vapaasti ja että voitelureiässä ei ole tukoksia. Puhdista ja voitele kärkipyörä.

4. Käynnistä laite ja anna sen käydä 3/4 nopeudella.

Tähtää levyn kärki kohti vaaleaa pintaa ja pidä se noin 20 cm:n etäisyydellä.

5. Kun laitetta on käytetty minuutin ajan, vaalealle

pinnalle ilmestyy öljyvana.

6. Jos et näe öljyvanaa minuutin jälkeen, kysy neuvoa

valtuutetulta jälleenmyyjältä. Kuljettaminen

• Kiinnitä teräsuoja terälaitteeseen kuljetuksen ajaksi vammojen estämiseksi.

• Varmista, ettei laite pääse liikkumaan kuljetuksen aikana. Säilytys

• Säilytä laitetta aina turvallisessa paikassa, kun sitä ei käytetä. Laitteesta tulevat vuodot ja höyryt saattavat joutua kosketuksiin esimerkiksi kipinöiden, sähkölaitteesta tulevan avotulen, sähköruohonleikkureiden, releiden/kytkinten tai lämmityskattiloiden kanssa.

• Säilytä polttoainetta aina siihen erityisesti tarkoitetussa säiliössä.

• Tyhjennä polttoaine- ja ketjuöljysäiliöt, kun tuote varastoidaan pitkäksi ajaksi. Hävitä käytetyt nesteet asianmukaisesti.

• Kiinnitä teräsuoja terälaitteeseen varastoinnin ajaksi vammojen estämiseksi.

• Poista sytytystulpan suojus sytytystulpasta ja kytke ketjujarru ennen varastointia. Tekniset tiedot Yksikkö 130 (H13038HV) 135 Mark II (H13038HV) Moottorin tiedot Sylinteritilavuus cm

Sytytystulppa — NGK BPMR 7A NGK BPMR 7A Kärkiväli mm (tuu- maa) 0,5 (0,02) 0,5 (0,02) Polttoainesäiliön tilavuus cm

Joutokäyntinopeus min

2 800–3 200 2 800–3 200 Lähtöteho 9 000 min kW 1,5 1,6 Päästöjen kestojakso h 125 125 Ääni- ja tärinätiedot 150 862 - 002 - 03.12.2018Yksikkö 130 (H13038HV) 135 Mark II (H13038HV) Vastaava tärinätaso (ahv, eq) vasen kahva

3,72 3,72 Vastaava tärinätaso (ahv, eq) oikea kahva

5,5 5,5 Äänentehotaso, taattu (L

dB(A) 114 114 Äänenpainetaso käyttäjän korvan tasalla

dB(A) 102 102 Tuotteen mitat Paino (ilman terävarustusta) kg 4,68 (10,3) 4,68 (10,3) Öljysäiliön tilavuus cm

Polttoaine-/voitelujärjestelmä Öljysäiliön kapasiteetti 9 000 min ml/min 9 9 Öljypumpun tyyppi — Automaattinen Automaattinen Teräketju ja terälevy Terälevyn vakiopituus cm (tuu- maa) 35–40 (14–16) 35–40 (14–16) Terälevyn suositeltu pituus cm (tuu- maa) 35–40 (14–16) 35–40 (14–16) Tehokas leikkuupituus cm (tuu- maa) 33–38 (13–15) 33–38 (13–15) Teräketjun maksiminopeus m/s 22,3 22,3 Teräketjun jako mm (tuu- maa) 9,52 (3/8) 9,52 (3/8) Vetolenkkien paksuus (säätötyökalu) mm 1,3 (0,050) 1,3 (0,050) Ketjupyörän tyyppi — Spur Spur Ketjupyörien hampaiden lukumäärä — 6 6

Vastaava tärinätaso lasketaan tärinätasojen aikapainotteisena energiasummana eri käyttöolosuhteissa. Ilmoi- tetuilla tiedoilla vastaavasta tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,5 m/s

Vastaava tärinätaso lasketaan tärinätasojen aikapainotteisena energiasummana eri käyttöolosuhteissa. Ilmoi- tetuilla tiedoilla vastaavasta tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,5 m/s

Melupäästöt ympäristöön äänentehona (L

Melupäästöt ympäristöön äänentehona (L

Vastaava äänenpainetaso lasketaan eri äänenpainetasojen aikapainotteisena energiasummana eri käyttöolo- suhteissa. Tyypillinen ekvivalentin äänenpainetason tilastollinen hajonta on 2,5 dB(A):n vakiopoikkeama.

862 - 002 - 03.12.2018 151Lisävarusteet

Terälevyn ja teräketjun yhdistelmät Terälevy Teräketju Pituus Jako Uraleveys Kärkipyörän hampaiden maks. lkm Tyyppi Pituus, vetolen- kit (kpl) 14 in 3/8 in 0,050 in 7T Husqvarna H37 Husqvarna S93G

16 in 56 Teräketjun teroittaminen ja teräketjun yhdistelmät Teräketjun tyyppi Pyöröviilan koko Sivulevyn kulma Ylälevyn kulma Viilainoh- jaimen kul-

Syvyyden asetus Syvyyden- säätötyöka- lun osanro Viilaohjai- men osan-

H37, S93G 5/32 in 4,0 mm 80° 30° 0° 0,025 / 0,65 5056981-03 5052437-01 (H37) 5878090-01 (S93G) EU:n vaatimustenmukaisuusvakuutus Husqvarna AB, SE 561 82 Huskvarna, RUOTSI, vakuuttaa täten, että oheinen tuote: Kuvaus Bensiinikäyttöinen moottorisaha Tuotemerkki Husqvarna Alusta / Tyyppi / Malli Alusta H13038HV, edus- taa mallia 135 Mark II Erä Sarjanumero 2018 alkaen vastaa täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia: Direktiivi/asetus Kuvaus 2006/42/EY Konedirektiivi 2014/30/EU EMC-direktiivi 2000/14/EY Melupäästödirektiivi Direktiivi/asetus Kuvaus 2011/65/EU Tiettyjen vaarallisten ai- neiden käytön rajoittami- sesta annettu direktiivi Asiassa sovelletaan seuraavia yhdenmukaistettuja standardeja ja/tai teknisiä määräyksiä: EN ISO 12100,

EN ISO 11681-1, CISPR 12, ISO 14982

Ilmoitetut meluarvot on annettu direktiivin 2000/14/EY liitteen V mukaisesti tämän käyttöohjekirjan teknisissä tiedoissa sekä allekirjoitetussa EU:n vaatimustenmukaisuusvakuutuksessa. TÜV Rheinland LGA Products GmbH, Konedirektiivin ilmoitettu laitos (ilmoitettu 0197), Tillystraße 2 - 90431 Nürnberg, Saksa, on suorittanut EY-tyyppitarkastuksen direktiivin 2006/42/EY artiklan 12, kohdan 3b mukaisesti. Allekirjoitetussa vaatimustenmukaisuusvakuutuksessa ilmoitettu liitteen IX mukainen tyyppitarkastussertifikaatti pätee kaikkiin valmistuspaikkoihin ja -maihin tuotteessa ilmoitettujen tietojen mukaisesti. 152 862 - 002 - 03.12.2018Kyseinen moottorisaha vastaa EY-tyyppitarkastettua sahaa.

17. Kreipiančioji juosta
