NAVODILA ZA UPORABO 135 II HUSQVARNA

Sigurnost pri rukovanju s gorivom

• Nemojte pokretati proizvod ako u njemu ima goriva ili motornog ulja. Uklonite neželjeno gorivo/ulje i pričekajte na sušenje proizvoda. Uklonite neželjeno gorivo iz proizvoda.
• Ako gorivo prolijete po odjeći, odmah ju zamijenite.
• Gorivu nemojte dopustiti kontakt s tijelom jer može uzrokovati ozljede. Ako dođe do kontakta goriva s tijelom, sapunom i vodom isperite gorivo.
• Nemojte pokretati motor ako ste po proizvodu ili tijelu prolili gorivo.
• Nemojte pokretati proizvod ako motor propušta. Redovito pregledavajte ima li na motoru propuštanja.
• Budite pažljivo s gorivom. Gorivo je zapaljivo, a pare su eksplozivne i mogu uzrokovati ozljede i smrt.
• Nemojte udisati pare goriva, one mogu uzrokovati ozljede. Osigurajte dovoljan protok zraka.
• U blizini goriva ili motora nemojte pušiti.
• U blizinu goriva ili motora nemojte stavljati vruće predmete.
• Nemojte ulijevati gorivo kada je motor uključen.
• Prije ulijevanja goriva provjerite je li motor hladan.
• Prije ulijevanja goriva polako otvorite čep spremnika goriva i pažljivo ispustite tlak.
• Gorivo u motor nemojte ulijevati u zatvorenom prostoru. Nedovoljan protok zraka može uzrokovati ozljede ili smrt zbog gušenja ili trovanja ugljičnim monoksidom.
• Pažljivo zategnite čep spremnika goriva kako ne biste uzrokovali požar.

• Prije pokretanja proizvod odmaknite najmanje 3 m (10') od mjesta punjenja spremnika.

• U spremnik za gorivo nemojte uliti previše goriva.

• Provjerite ima li propuštanja pri pomicanju proizvoda ili posude za gorivo.
• Proizvod ili posudu za gorivo nemojte stavljati u blizinu otvorenog plamena, iskri ili lampica. U prostoru za skladištenje ne smije biti otvorenog plamena.
• Za prijenos ili skladištenje goriva koristite isključivo odobrene posude.
• Prije dugotrajnog skladištenja ispraznite spremnik za gorivo. Poštujte lokalne zakone o lokaciji zbrinjavanja goriva.
• Očistite proizvod prije dugotrajnog skladištenja.
• Prije skladištenja stroja uklonite kabel svjećice kako biste spriječili slučajno pokretanje motora.

Sigurnosne upute za održavanje

Tehnični podatki.... 223

Dodatna oprema.... 225

Vsebina izjave ES o skladnosti.... 225

Uvod

Navodila za uporabo

Originalni jezik teh navodil za uporabo je angleščina.

Navodila za uporabo v drugih jezikih so prevodi iz angleščine.

Pregled

(SI. 1)

1. Pokrov valja

2. Membrana črpalke goriva

3. Ploščica s proizvodno in serijsko številko

4. Nalepka z informacijami in opozorili

5. Izklopno stikalo

6. Zadnji ročaj

7. Posoda za gorivo

8. Ročica zaganjalne vrvice

9. Ohišje zaganjalnika

10. Oznaka smeri podiranja

11. Posoda olja za verigo

12. Sprednji ročaj

13. Zavora verige in sprednji ščitnik za roko

14. Dušilnik

15. Veriga motorne žage

16. Zobnik konice meča

17. Meč

18. Vijak za napenjanje verige (130)

19. Vijak za napenjanje verige (135, generacija II)

20. Zobata opora

21. Lovilnik verige

22. Pokrov sklopke

23. Ščitnik desne roke

24. Ročica plina

25. Zaklep ročice plina

26. Transportna zaščita

27. Kombiniran ključ

28. Navodila za uporabo

Simboli na izdelku

(SI. 3) Pozor

(SI. 4) Preberite ta navodila

(SI. 5) Uporabljajte odobreno zaščitno čelado ter zaščito za sluh in oči

(SI. 6) Uporabljajte odobrene zaščitne rokavice

(SI. 7) Izdelek je skladen z veljavnimi direktivami ES

(SI. 8) Nivo zvočne moči

(SI. 9) Zavora verige, ni aktivirana (levo). Zavora verige, aktivirana (desno)

(SI. 10) Ročica čoka

(SI. 11) Membrana črpalke goriva

(SI. 12) Odprtina za dolivanje goriva

(SI. 13) Dolivanje olja za verigo

(SI. 14) Izdelek je skladen z veljavnimi direktivami EAC

(SI. 15) Izdelek je skladen z veljavnimi direktivami Ukrajine

(SI. 16) Izdelek je skladen z veljavnimi direktivami Koreje

(SI. 17) Izdelek je skladen z veljavnimi direktivami Japonske

(SI. 18) Raven hrupa

(SI. 19) Izdelek držite trdno z obema rokama

(SI. 20) Izdelka ne uporabljajte samo z eno roko

(SI. 21) Izogibajte se stiku s konico meča

(SI. 22) Pazite na možnost povratnega sunka

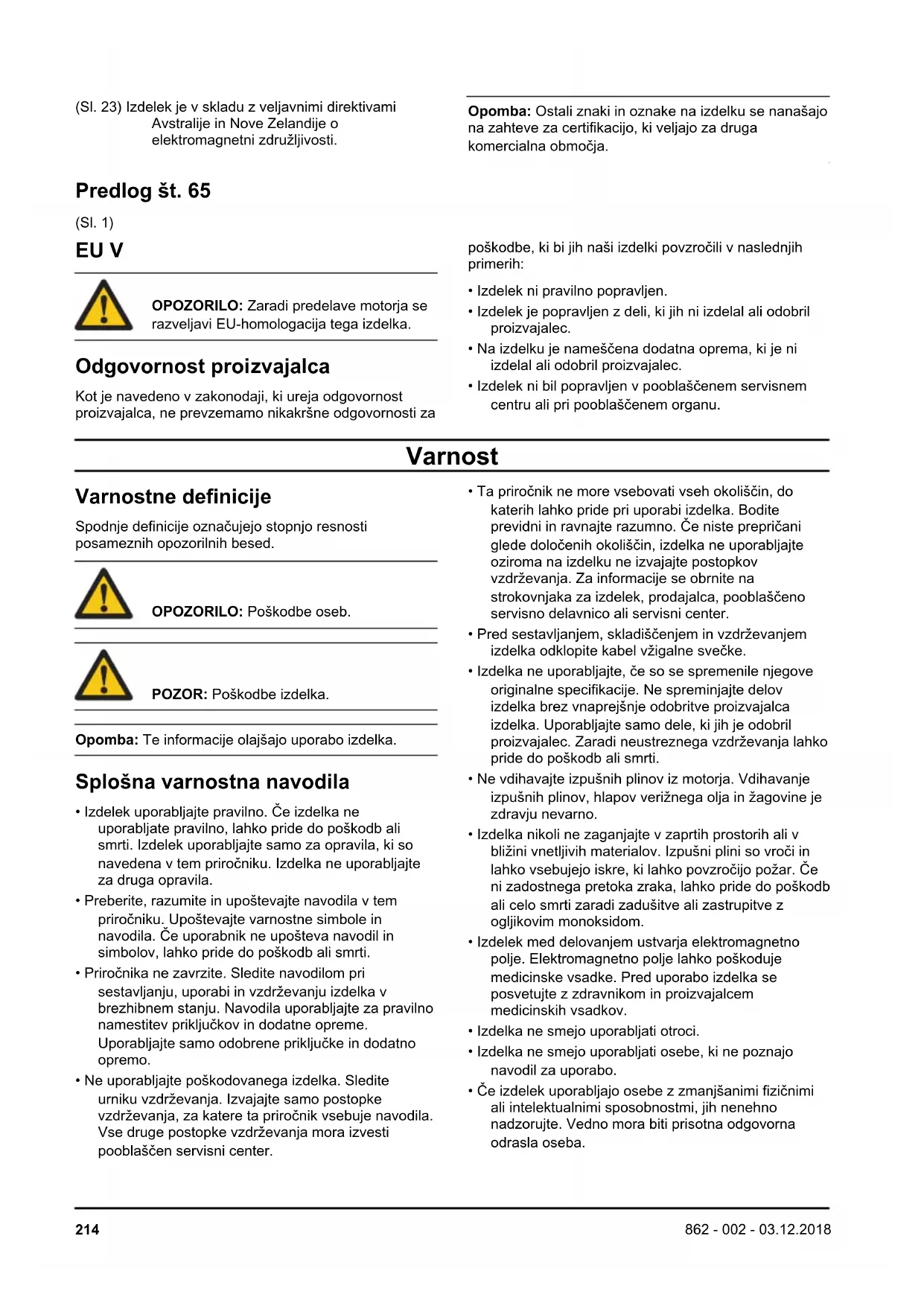

(Sl. 23) Izdelek je v skladu z veljavnimi direktivami Avstralije in Nove Zelandije o elektromagnetni združljivosti.

Predlog št. 65

(SI. 1)

EU V

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za

Opomba: Ostali znaki in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.

poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Varnost

Varnostne definicije

Spodnje definicije označujejo stopnjo resnosti posameznih opozorilnih besed.

OPOZORILO: Poškodbe oseb.

POZOR: Poškodbe izdelka.

Opomba: Te informacije olajšajo uporabo izdelka.

Splošna varnostna navodila

• Izdelek uporabljajte pravilno. Če izdelka ne uporabljate pravilno, lahko pride do poškodb ali smrti. Izdelek uporabljajte samo za opravila, ki so navedena v tem priročniku. Izdelka ne uporabljajte za druga opravila.
• Preberite, razumite in upoštevajte navodila v tem priročniku. Upoštevajte varnostne simbole in navodila. Če uporabnik ne upošteva navodil in simbolov, lahko pride do poškodb ali smrti.
• Priročnika ne zavrzite. Sledite navodilom pri sestavljanju, uporabi in vzdrževanju izdelka v brezhibnem stanju. Navodila uporabljajte za pravilno namestitev priključkov in dodatne opreme. Uporabljajte samo odobrene priključke in dodatno opremo.

• Ne uporabljajte poškodovanega izdelka. Sledite urniku vzdrževanja. Izvajajte samo postopke vzdrževanja, za katere ta priročnik vsebuje navodila. Vse druge postopke vzdrževanja mora izvesti pooblaščen servisni center.

• Ta priročnik ne more vsebovati vseh okoliščin, do katerih lahko pride pri uporabi izdelka. Bodite previdni in ravnajte razumno. Če niste prepričani glede določenih okoliščin, izdelka ne uporabljajte oziroma na izdelku ne izvajajte postopkov vzdrževanja. Za informacije se obrnite na strokovnjaka za izdelek, prodajalca, pooblaščeno servisno delavnico ali servisni center.

• Pred sestavljanjem, skladiščenjem in vzdrževanjem izdelka odklopite kabel vžigalne svečke.
• Izdelka ne uporabljajte, će so se spremenile njegove originalne specifikacije. Ne spreminjajte delov izdelka brez vnaprejšnje odobritve proizvajalca izdelka. Uporabljajte samo dele, ki jih je odobril proizvajalec. Zaradi neustreznega vzdrževanja lahko pride do poškodb ali smrti.
• Ne vdihavajte izpušnih plinov iz motorja. Vdihavanje izpušnih plinov, hlapov verižnega olja in žagovine je zdravju nevarno.
• Izdelka nikoli ne zaganjajte v zaprtih prostorih ali v bližini vnetljivih materialov. Izpušni plini so vroči in lahko vsebujejo iskre, ki lahko povzročijo požar. Če ni zadostnega pretoka zraka, lahko pride do poškodb ali celo smrti zaradi zadušitve ali zastrupitve z ogljikovim monoksidom.
• Izdelek med delovanjem ustvarja elektromagnetno polje. Elektromagnetno polje lahko poškoduje medicinske vsadke. Pred uporabo izdelka se posvetujte z zdravnikom in proizvajalcem medicinskih vsadkov.
• Izdelka ne smejo uporabljati otroci.
• Izdelka ne smejo uporabljati osebe, ki ne poznajo navodil za uporabo.

• Če izdelek uporabljajo osebe z zmanjšanimi fizičnimi ali intelektualnimi sposobnostmi, jih nenehno nadzorujte. Vedno mora biti prisotna odgovorna odrasla oseba.

• Izdelek zaklenite na mesto, kamor otroci in nepooblaščene osebe nimajo dostopa.

• Izdelek lahko povzroči izmet predmetov, zaradi česar lahko pride do poškodb. Upoštevajte varnostna navodila, da zmanjšate nevarnost poškodb ali smrti.
• Ko je motor vklopljen, se ne oddaljujte od izdelka. Izklopite motor in se prepričajte, da se veriga ne vrti.
• Za morebitne nesreče je odgovoren uporabnik izdelka.
• Pred uporabo izdelka se prepričajte, da deli izdelka niso poškodovani.
• Ravnajte v skladu z nacionalno ali lokalno zakonodajo. Ta lahko v določenih primerih prepreči ali omeji uporabo izdelka.

Varnostna navodila za uporabo

• Neprekinjena ali redna uporaba izdelka lahko povzroči "bele prste" ali enakovredne zdravstvene težave zaradi vibracij. Pred neprekinjeno ali redno uporabo izdelka preglejte stanje svojih rok in prstov. Če roke ali prsti izgubijo barvo, v njih čutite bolečino ali mravljince ali so otopeli, prenehajte z delom in se nemudoma posvetujte z zdravnikom.
• Izdelek mora biti pred uporabo popolnoma sestavljen.
• Izdelek lahko povzroči izmet predmetov, ki lahko poškodujejo oči. Pri uporabi izdelka vedno uporabljajte odobreno zaščito oči.
• Bodite previdni, saj se lahko izdelku med uporabo brez vaše vednosti približa otrok.
• Izdelka ne uporabljajte, če so na delovnem območju druge osebe. Če na delovno območje vstopi druga oseba, izdelek izklopite.

(SI. 24)

• Izdelek imejte vedno pod nadzorom.
• Izdelek je treba upravljati z obema rokama. Ne upravljajte ga samo z eno roko. Pri upravljanju z eno roko lahko pride do hudih poškodb upravljalca, delavcev, drugih navzočih oseb ali kombinacije teh oseb.
• Z levo roko držite sprednji ročaj, z desno pa zadnji ročaj. Izdelek držite ob svojem desnem boku.

(SI. 25)

- Ko ste utrujeni, bolni ali pod vplivom alkohola, mamil ali zdravil, izdelka ne uporabljajte.

- Izdelka ne uporabljajte, če v primeru nesreče ne morete pravočasno prejeti pomoči. Pred uporabo izdelka druge osebe vedno obvestite, da izdelek nameravate uporabljati.

- Preden izdelek vklopite, se prepričajte, da so druge osebe ali živali ustrezno oddaljene.

- Preden začnete uporabljati izdelek, iz delovnega območja odstranite vse odvečne predmete. Če veriga zadene v predmet, lahko to povzroči izmet predmeta in posledično poškodbe ali materialno škodo. Odvečni predmeti se lahko navijejo okrog verige in povzročijo poškodbe.

• Izdelka ne uporabljajte v slabih vremenskih razmerah, kot so megla, dež, močan veter, nevarnost strele ipd. Slabo vreme lahko ustvari nevarne delovne pogoje, npr. spolzke površine.
• Zagotovite, da se lahko prosto premikate in delo opravljate v stabilnem položaju.
• Zagotovite, da pri uporabi izdelka ne morete pasti. Izdelka med uporabo ne nagibajte.
• Izdelek vedno držite z obema rokama. Z levo roko držite sprednji ročaj, z desno pa zadnji ročaj. Izdelek držite ob svojem desnem boku.
• Veriga se začne vrteti, če je ročica čoka v položaju za čok ob zagonu motorja.
• Preden izdelek premikate, izklopite motor.
• Ko je motor vklopljen, izdelka ne odlagajte.
• Preden odstranite odvečni material z izdelka, izklopite motor. Počakajte, da se veriga ustavi, preden vi ali oseba, ki vam pomaga, začneta odstranjevati razrezan material.
• Izdelka ne uporabljajte na drevesu. Pri upravljanju izdelka na drevesu lahko pride do telesnih poškodb.

(SI. 26)

- Ko izdelek zaženete, mora biti zavora verige vklopljena, s čimer zmanjšate nevarnost, da med zagonom pridete v stik z verigo.

(SI. 27)

• Izdelek lahko povzroči hude poškodbe ali smrt upravljavca ali drugih oseb. Za zmanjšanje tveganja morate vedeti, kakšni so vzroki za povratni udarec in kako jih lahko preprečite.
• Upoštevajte vsa varnostna navodila za zmanjšanje nevarnosti povratnega udarca in drugih sil, ki lahko povzročijo težke poškodbe ali smrt.
• Redno prilagajajte napetost verige žage in s tem zagotovite, da ni povešena. Povešena veriga lahko zaradi podajanja izskoči iz meča in povzroči hude poškodbe ali smrt.
• Drevesa vedno podirajte po pravilnem postopku. V nasprotnem primeru lahko poškodujete osebe, zadenete v napeljavo ali povzročite materialno škodo.
• Upravljalec mora na pobočju stati višje od drevesa, saj se drevo po podrtju običajno zakotali ali zdrsne po strmini navzdol.

(SI. 28)

- Pred rezanjem načrtujte in pripravite pot umika. Pot umika mora biti za približno 135 stopinj stran od smeri padanja.

• 1. Nevarno območje
• 2. Pot umika
• 3. Smer padanja

(SI. 29)

• Pred premikanjem izdelka izklopite motor.
• Prepričajte se, da trdno postavite noge na tla in enakomerno porazdelite težo.

(SI. 30)

- Izdelek uporabljate samo, će stojite na stabilni podlagi. Brez stabilne podlaga lahko pride do resne poškodbe oziroma smrt upravljavca ali drugih. Izdelka ne uporabljajte, kadar ste na lestvi ali drevesu.

(SI. 31)

Povratni sunek, drsenje, odbijanje in padec

Na varno upravljanje izdelka lahko vplivajo različne sile.

• Drsenje je hitro premikanje meča po površini lesa.
• Odbijanje je izmenično dviganje meča od lesa in dotikanje lesa.
• Padec je hiter spust izdelka, potem ko se meč prebije skozi zarezo. To lahko povzroči, da se vrteča se veriga dotakne dela telesa ali drugih predmetov, pri čemer lahko pride do poškodbe ali materialne škode.

• Povratni sunek je nenaden premik meča nazaj, navzgor ali naprej, ko se konec meča dotakne predmeta. Do povratnega sunka pride tudi, če se pri rezanju zareza v lesu zapre in priščipne verigo žage. Če se izdelek dotakne predmeta v lesu, lahko pride do izgube nadzora nad izdelkom. (Sl. 32)

• Do povratnega sunka zaradi vrtenja verige lahko pride, ko se vrteča se veriga dotakne predmeta z zgornjo stranjo meča. To lahko povzroči, da se veriga pogrezne v predmet in se nenadoma ustavi. Zaradi tega pride do zelo hitrega povratnega sunka meča, ki se premakne navzgor in nazaj v smeri proti upravljavcu. (Sl. 33)

• Dopovratnega sunka zaradi priščipnjenja lahko pride, ko se veriga žage med rezanjem nenadoma ustavi. Zareza v lesu se zapre in priščipne vrtečo se verigo na zgornji strani meča. Nenadna ustavitev verige obrne silo premikanja verige in povzroči, da se izdelek premakne v nasprotni smeri vrtenja verige. Izdelek se premakne navzgor v smeri proti upravljavcu. (Sl. 34)
• Do povleka lahko pride, ko se veriga nenadoma ustavi, ko se vrteča se veriga s spodnjo stranjo meča dotakne predmeta v lesu. Nenadna ustavitev povleče izdelek naprej in stran od upravljavca, zaradi česar lahko upravljavec hitro izgubi nadzor nad izdelkom. (Sl. 35)

Preden začnete upravljati izdelek, poskrbite, da razumete, kako delujejo različne sile in kako ravnati, da do njih ne bi prišlo. Glejte Ukrepi za preprečevanje povratnih sunkov, drsenja, odbijanja in padcev na strani 216

Ukrepi za preprečevanje povratnih sunkov, drsenja, odbijanja in padcev

- Ko motor teče, poskrbite, da trdno držite izdelek. Z desno roko držite zadnji ročaj, z levo pa sprednjega.

Poskrbite za dober oprijem palcev in ostalih prstov na ročajih. Ne izpustite ročajev.

• Ohranjajte nadzor nad izdelkom med rezanjem in tudi potem, ko les že pade na tla. Ne dovolite, da bi se po opravljeni zarezi izdelek zaradi sile lastne teže spustil proti tlom.
• Prepričajte se, da je območje, v katerem žagate, brez ovir. Ne dovolite, da bi se konica meča pri upravljanju izdelka dotaknila hloda, veje ali drugih ovir. (Sl. 36)
• Žagajte z visoko hitrostjo motorja.
• Z izdelkom ne segajte predaleč in ne žagajte nad višino ramen. (Sl. 37)
• Upoštevajte navodila za brušenje in vzdrževanje verige, ki jih je priložil proizvajalec.
• Uporabljajte samo nadomestne meče in verige, ki jih je določil proizvajalec.
• Nevarnost povratnega sunka se poveča, će je nastavljena prevelika globina.

Osebna zaščitna oprema

• Pri uporabi izdelka vedno uporabljajte ustrezno osebno zaščitno opremo. Osebna zaščitna oprema zmanjša stopnjo resnosti poškodb v primeru nesreče, vendar jih ne izključuje.
• Ne uporabljajte ohlapnih oblačil, ki se lahko ujamejo v verigo.
• Uporabljajte odobreno zaščitno čelado.
• Pri uporabi izdelka vedno uporabljajte odobreno zaščito za sluh. Dolgotrajen hrup lahko povzroči izgubo sluha.
• Uporabljajte zaščitna očala ali vizir za obraz, da zmanjšate tveganje za poškodbe zaradi letečih predmetov. Izdelek lahko predmete, kot so odrezki lesa ali manjši leseni delci, premakne z zelo močno silo. Zaradi tega lahko pride do hudih poškodb, tudi poškodb oči.
• Uporabljajte rokavice z zaščito za motorne žage.
• Uporabljajte hlače z zaščito za motorne žage.
• Uporabljajte škornje z zaščito za motorne žage, ojačano konico in nedrsečim podplatom.
• Zagotovite, da je v bližini komplet prve pomoči.
• Na dušilniku, meču in verigi ali drugih virih lahko nastajajo iskre. Vedno imejte v bližini opremo za gašenje požara in lopato, da lahko preprečite gozdni požar.

Varnostne naprave na izdelku

- Izdelka ne uporabljajte s poškodovano zaščitno opremo. Če je izdelek poškodovan, se obrnite na pooblaščen servisni center.

Preverjanje delovanja izklopnega stikala

1. Zaženite motor. Glejte Pred zagonom motorja na strani 219.
2. Motor se mora izklopiti, ko izklopno stikalo premaknete v položaj za izklop.

Preverjanje delovanja zaklepa za ročico plina

1. Ko sprostite zaklep ročice plina (A), mora biti ročica plina (B) zaklenjena v položaj hitrosti prostega teka (SI. 38).
2. Pritisnite zaklep ročice plina (A) in se prepričajte, da se vrne v začetni položaj, ko ga sprostite.
3. Pritisnite ročico plina (B) in se prepričajte, da se vrne v začetni položaj, ko jo sprostite.
4. Zaženite motor in uporabite polni plin.
5. Sprostite ročico za plin in preverite, ali se veriga ustavi.
6. Če se veriga vrti v prostem teku, obračajte vijak za nastavitev števila vrtljajev v prostem teku v nasprotni smeri urinega kazalca, dokler se veriga ne ustavi.

Ščitnik

Ščitnik preprečuje izmet predmetov v smeri upravljavca. Ščitnik pa preprečuje tudi nenameren stik upravljavca z verigo.

• Prepričajte se, da je ščitnik dovoljeno uporabljati skupaj z izdelkom.
• Izdelka ne uporabljajte brez ščitnika.
• Prepričajte se, da ščitnik ni poškodovan. Če je ščitnik obrabljen ali razpokan, ga zamenjajte.

Varnost pri delu z gorivom

• Če so na izdelku ostanki goriva ali motornega olja, izdelka ne zaganjajte. Očistite ostanke goriva/olja in počakajte, da se izdelek posuši. Očistite ostanke goriva z izdelka.
• Če se z gorivom polijete po obleki, se nemudoma preoblecite.
• Pazite, da goriva ne polijete po telesu, saj lahko pride do poškodb. Če gorivo polijete po telesu, se očistite z milom in vodo.
• Če se je olje ali gorivo polilo po izdelku ali po vašem telesu, ne zaganjajte motorja.
• Če motor pušča, izdelka ne zaganjajte. Redno preverjajte, ali motor pušča.
• Z gorivom ravnajte previdno. Gorivo je vnetljivo, hlapi pa so eksplozivni, zato lahko pride do poškodb ali smrti.
• Ne vdihavajte hlapov goriva, saj lahko pride do poškodb. Zagotovite zadosten pretok zraka.
  • V bližini goriva ali motorja ne kadite.
• Vročih predmetov ne postavljajte v bližino goriva ali motorja.
• Goriva ne dolivajte, ko je motor vklopljen.
• Pred dolivanjem goriva se prepričajte, da je motor ohlajen.
• Pred dolivanjem počasi odprite pokrovček posode za gorivo in previdno sprostite pritisk.

• Goriva ne dolivajte v zaprtih prostorih. Nezadosten pretok zraka lahko povzroči poškodbe ali smrt zaradi zadušitve ali zastrupitve z ogljikovim monoksidom.

• Skrbno privijte pokrovček posode za gorivo, da ne pride do požara.

• Preden izdelek vklopite, ga premaknite najmanj 3 m (10 čevljev) stran od mesta, kjer ste napolnili posodo za gorivo.
  • V posodo za gorivo ne nalijte preveč goriva.
• Prepričajte se, da med premikanjem izdelka ali posode za gorivo ne more priti do iztekanja.
• Izdelka ali posode za gorivo ne postavljajte v bližino odprtega ognja, isker ali indikatorskih lučk. Prepričajte se, da izdelek med skladiščenjem ni izpostavljen odprtemu ognju.
• Pri premikanju ali skladiščenju goriva uporabljajte samo odobrene posode.
• Pred dolgotrajnim skladiščenjem izpraznite posodo za gorivo. Pri odlaganju goriva ravnajte v skladu z lokalno zakonodajo.
• Pred dolgotrajnim skladiščenjem izdelek očistite.
• Pred skladiščenjem odstranite kabel vžigalne svečke, da preprečite nenameren zagon motorja.

Varnostna navodila za vzdrževanje

• Odklopite svečko, preden začnete izvajati vzdrževanje izdelka, razen će gre za nastavljanje uplinjača.
• Vse servisna opravila naj izvede odobren trgovec, razen će gre za opravila v Vzdrževanje na strani 221.
• Prepričajte se, da se veriga ustavi, ko sprostite ročico plina.
• Ročaji naj bodo suhi in čisti, ne umazani od olja ali mešanice goriva.
• Pokrovčki in pritrditveni elementi naj bodo pravilno zatisnjeni.
• Nadomestni deli, ki niso odobreni, ali odstranitev varoval lahko povzročijo škodo na izdelku. Poleg tega se upravljalec ali druge navzoče osebe poškodujejo. Uporabljajte samo priporočene dodatke in nadomestne dele. Ne spreminjajte svojega izdelka.
• Žaga naj bo vedno dobro nabrušena in čista, da bo upravljanje z njo varno in učinkovito.
• Upoštevajte navodila za mazanje in zamenjavo dodatkov.
• Preglejte izdelek in njegove dele, ali so morda poškodovani. Pred nadaljnjo uporabo izdelka se prepričajte, da poškodovani ščitnik ali del pravilno deluje. Preglejte izdelek, da ugotovite, ali so njegovi deli morda pokvarjeni ali nepravilno poravnani in ali se gibljivi deli gladko gibajo. Preverite še druge pogoje, ki lahko vplivajo na delovanje izdelka. Prepričajte se, da je izdelek pravilno nameščen. Ščitnik ali drug poškodovan del mora popraviti ali zamenjati odobren trgovec, razen će je v navodilih za uporabo navedeno drugače.
• Ko izdelka ne uporabljate, ga hranite na suhem, visokem ali zaklenjenem mestu zunaj dosega otrok.

- Za premikanje izdelka med prevozom ali skladiščenjem uporabite transportno zaščito ali kovček.

- Ne uporabljajte odpadnega olja. Odpadno olje je lahko nevarno za uporabnika in lahko povzroči škodo na izdelku in v okolju.

Montaža

OPOZORILO: Preden začnete sestavljati izdelek, morate prebrati in razumeti poglavje o varnosti.

Sestavljanje meča in verige

1. Odstranite matice meča in pokrov sklopke. Odstranite ščitnik za prevoz (A). (Sl. 39)
2. Postavite meč nad vijake meča. Pomaknite meč v skrajno zadnji položaj.
3. Nadenite si zaščitne rokavice.
4. Dvignite verigo nad pogonski zobnik in jo vpnite v utor meča. Začnite na zgornji strani meča. (Sl. 40)
5. Prepričajte se, da so robovi rezil na zgornji strani meča obrnjeni naprej.

6. Sestavite pokrov sklopke in pomaknite nastavitveni vijak verige na luknjo v meču.

7. Prepričajte se, da se gonilni členi verige pravilno prilegajo pogonskemu zobniku. Poleg tega se prepričajte še, da je veriga pravilno vpeta v utor meča.

8. S prsti privijte matice meča.
9. Privijte verigo tako, da vijak za napenjanje verige obrnete v smeri urinega kazalca. Napnite verigo, da ne visi več pod mečem, a jo lahko z roko še vedno z lahkoto vrtite. (Sl. 41) (Sl. 42)
10. Pridržite konico meča navzgor in s kombiniranim ključem privijte vijake meča. (Sl. 43)
11. Potem ko sestavite novo verigo in dokler se ta ne uteče, pogosto preverjajte napetost verige.
12. Redno preverjajte napetost verige. Pravilna napetost verige zagotavlja dobro učinkovitost in dolgo življenjsko dobo.

Delovanje

OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.

Uporaba goriva

POZOR: Ta izdelek ima dvotaktni motor. Uporabite mešanico bencina in motornega olja za dvotaktne motorje. Mešanica mora vsebovati ustrezno količino olja. Če je razmerje med bencinom in oljem neustrezno, lahko pride do poškodb motorja.

Razmerje mešanice goriva

Razmerje mešanice goriva za bencin in olja za dvotaktni motor je 50:1 (2 %).

Bencin	Motorno olje za dvo-taktne motorje
1 galona 77 ml (2,6 unče)
1 britanska galona 95 ml (3,2 unče)
5 l 100 ml (3,4 unče)

Ustvarjanje mešanice goriva

1. Določite pravilno količino bencina in motornega olja (razmerje mešanice je 50:1). Zagotovite, da je mogoče količino mešanice goriva, ki jo ustvarite,

porabiti v 30 dneh. Glejte Razmerje mešanice goriva na strani 218.

1. Dodajte polovično količino bencina v čisto posodo za gorivo z ventilom proti prelitju.

POZOR: Ne uporabljajte bencina, ki ima koncentracijo etanola (E10) višjo od 10 %. Izdelek se lahko tako poškoduje.

POZOR: Ne uporabljajte bencina, ki ima oktansko število nižje od 90 RON (87 AKI). Izdelek se lahko tako poškoduje.

Opomba: Če izdelek pogosto uporabljate pri visokem številu vrtljajev motorja, uporabljajte bencin z višjim oktanskim številom.

1. Dodajte celotno količino olja za dvotaktne motorje v posodo za gorivo.

POZOR: Vedno uporabite visokokakovostno olje za zračno hlajene dvotaktne motorje. Druga olja lahko poškodujejo izdelek.

1. Posodo z mešanico goriva pretresite, da se vsebina zmeša.
2. Dodajte preostalo količino bencina v posodo za gorivo.

3. Posodo z mešanico goriva pretresite, da se vsebina zmeša.

4. Napolnite posodo za gorivo izdelka z mešanico goriva. Glejte Razmerje mešanice goriva na strani 218

Polnjenje posode za gorivo

1. Prepričajte se, da je mešanica goriva pravilna in da je v posodi za gorivo z ventilom proti prelitju.
2. Če so na posodi za gorivo ostanki goriva, posodo očistite in počakajte, da se posuši.
3. Zagotovite, da je območje okrog pokrovčka posode za gorivo čisto.
4. Odstranite pokrovček posode za gorivo. (Sl. 44)
5. Preden mešanico goriva nalijete v posodo za gorivo, posodo za gorivo pretresite.
6. Znova namestite pokrovček posode za gorivo.

Mazanje verige

Izdelek ima samodejen sistem za mazanje. Poskrbite, da uporabljate samo pravilno olje za verigo in upoštevate navodila.

1. Uporabite olje za verige, ki se pridobiva iz rastlin, ali standardno olje za verige.
2. Poskrbite, da je območje okrog pokrovčka posode za olje za verigo čisto.
3. Odstranite pokrovček posode za olje za verigo.
4. Napolnite posodo za olje za verigo s priporočenim oljem za verigo.
5. Znova namestite pokrovček posode za olje za verigo.

Pred zagonom motorja

• Izdelek preglejte in zagotovite, da na njem ni manjkajočih, poškodovanih ali odvitih delov.
  • Preglejte matice in vijake.
• Preglejte zračni filter.
• Preglejte zaklep ročice plina in ročico plina ter zagotovite, da pravilno delujeta.
• Preverite, ali izklopno stikalo pravilno deluje.
• Preglejte, ali iz izdelka izteka gorivo.
• Preglejte ostrino in napetost verige.

Zagon hladnega motorja

1. Premaknite sprednji ščitnik za roko naprej, da aktivirate zavoro verige. (Sl. 45)
2. Povlecite ročico čoka navzven in navzgor.
3. 6-krat pritisnite membrano črpalke za gorivo. (Sl. 46)
4. Z levo roko pritisnite ohišje izdelka ob tla.
5. Z desno nogo stopite skozi zadnji ročaj.
6. Z desno roko počasi povlecite ročico zaganjalne vrvice, dokler ne začutite nekaj upora.
7. Ročico zaganjalne vrvice močno povlecite. (Sl. 47)

POZOR: Zaganjalne vrvice ne vlecite, dokler se ne ustavi. Ko je zaganjalna vrvica popolnoma iztegnjena, je ne izpustite. Zaganjalno vrvico počasi spustite. Če teh navodil ne upoštevate, se lahko motor poškoduje.

Opomba: Med zaganjanjem motorja ne pritiskajte ročice plina.

1. Vlecite ročico zaganjalne vrvice, dokler se motor ne zažene oziroma skoraj zažene (največ trije potegi).
2. Ko motor zaženete ali se ta skoraj zažene, ročico čoka potisnite navzdol. (Sl. 48)
3. Vlecite, dokler se motor ne zažene.
4. Z desno roko držite zadnji ročaj, z levo pa sprednji ročaj.
5. Takoj povlecite ščitnik za sprednjo roko nazaj v smeri proti sprednjemu ročaju, da sprostite zavoro verige. (Sl. 27)

Opomba: Veriga se premakne.

1. 20–30 sekund naj deluje pri povečani hitrosti prostega teka.
2. Ročico plina rahlo povlecite, da nastavite normalen prosti tek.
3. 20–30 sekund naj deluje pri normalnem prostem teku.
4. Uporabite izdelek.

Zagon toplega motorja

1. Premaknite sprednji ščitnik za roko naprej, da aktivirate zavoro verige. (Sl. 45)
2. Povlecite ročico čoka navzven in navzgor.
3. 6-krat pritisnite membrano črpalke za gorivo. (Sl. 46)
4. Potisnite ročico dušilnega ventila navzdol. (Sl. 48)
5. Z levo roko pritisnite ohišje izdelka ob tla.
6. Z desno nogo stopite skozi zadnji ročaj.
7. Z desno roko počasi povlecite ročico zaganjalne vrvice, dokler ne začutite nekaj upora.
8. Ročico zaganjalne vrvice močno povlecite. (Sl. 47)

POZOR: Zaganjalne vrvice ne vlecite, dokler se ne ustavi. Ko je zaganjalna vrvica popolnoma iztegnjena, je ne izpustite. Zaganjalno vrvico počasi spustite. Če teh navodil ne upoštevate, se lahko motor poškoduje.

Opomba: Med zaganjanjem motorja ne pritiskajte ročice plina.

1. Povlecite zaganjalno vrvico, dokler ne zaženete motorja.

2. Z desno roko držite zadnji ročaj, z levo pa sprednji ročaj.

3. Takoj povlecite ščitnik za sprednjo roko nazaj v smeri proti sprednjemu ročaju, da sprostite zavoro verige. (Sl. 27)

Opomba: Veriga se premakne.

1. Počakajte 10–15 sekund.

2. Ročico plina rahlo povlecite, da nastavite normalen prosti tek.

3. Uporabite izdelek.

Zagon izdelka, ko je gorivo prevroče

Če se izdelek ne zažene, je lahko za to krivo prevroče gorivo.

Opomba: Vedno uporabite novo gorivo in v toplem vremenu skrajšajte čas delovanja.

1. Postavite izdelek na hladno in v senco.
2. Počakajte vsaj 20 minut, da se izdelek ohladi.
3. V obdobju 10–15 sekund večkrat pritisnite membrano črpalke za gorivo.
4. Upoštevajte postopek za zagon hladnega motorja. Glejte Zagon hladnega motorja na strani 219.

Zaustavitev

- Za zaustavitev motorja pritisnite izklopno stikalo.

Opomba: Izklopno stikalo se samodejno vrne v začetni položaj.

Uporaba zobate opore

Zobata opora drži les, ko ga žagate. Zobata opora je zglob med ohišjem motorja in mečem.

1. Postavite spodnji konec zobate opore na pravilno širino ščetine.
2. Z levo roko potisnite sprednji ročaj, z desno pa dvignite zadnji ročaj.
3. Žagajte do pravilne širine ščetine.

Opomba: Ščetina mora biti povsod enako debela.

1. Zažagajte več kot polovico premera in nato v nastalo zarezo vstavite zagozdo za podiranje.

Podiranje drevesa

1. Z debla drevesa odstranite zemljo, kamne, odstopajoče lubje, žeblje, sponke in žico.

2. Naredite zasek do globine 1/3 premera debla pravokotno na smer padanja. (Sl. 49)

3. Naredite spodnji vodoravni rez. To pomaga preprečiti priščipnjenje verige ali meča, ko delate drugi rez.
4. Naredite rez za podžagovanje (X) najmanj 50 mm (2 palca) višje od vodoravnega reza zaseka. Rez za podžagovanje naj bo vzporeden z vodoravnim rezom zaseka, da ostane dovolj lesa za ščetino. Ne prežagajte debla vse do vrha zaseka. Les ščetine preprečuje, da bi se drevo zavrtelo in padalo v nepravilni smeri. (Sl. 50) in (Sl. 51)
5. Ko se zareza podžagovanja bliža ščetini, drevo začne padati. Zagotovite, da lahko drevo pade v pravilno smer ter da se ne more zazibati nazaj in priščipniti verige. Da to preprečite, ustavite rezanje zareze podžagovanja. Z bloki iz lesa ali plastike odprite zarezo in pustite, da drevo pade po ustrezni liniji padca. (Sl. 52)
6. Ko drevo začne padati, izdelek odstranite iz zareze. Izklopite motor, odložite izdelek in sledite načrtovani poti umika. Bodite pozorni na padajoče veje in pazite, kam stopate. (Sl. 53)

Kleščenje drevesa

1. Deblo s pomočjo večjih vej dvignite od tal.
2. Manjše veje odžagajte z eno potezo. (Sl. 54)
3. Napete veje žagajte od spodaj navzgor, da preprečite priščipnjenje verige ali meča.

Prežagovanje debla

POZOR: Veriga se ne sme dotakniti tal.

• Če je deblo podprto po celotni dolžini, začnite žagati na zgornji strani debla (žaganje od zgoraj navzdol). (Sl. 55)
• Če je deblo podprto na enem koncu, ga prežagajte do globine 1/3 premera s spodnje strani (žaganje od spodaj navzgor).
• Če je deblo podprto na obeh koncih, ga prežagajte do globine 1/3 premera z zgornje strani. Rez dokončajte tako, da prežagate 2/3 premera s spodnje strani, dokler ne dosežete prvega reza. (Sl. 56)
• Če deblo žagate na pobočju, morate vedno stati višje od debla. Prežagajte deblo in pri tem ohranjajte popoln nadzor nad izdelkom. Nato proti koncu reza sprostite pritisk in trdno držite zadnji in sprednji ročaj žage. (Sl. 57)

Vzdrževanje

OPOZORILO: Pred čiščenjem in izvajanjem popravil ali vzdrževalnih del na izdelku morate prebrati in razumeti poglavje o varnosti.

Urnik vzdrževanja

Dosledno sledite urniku vzdrževanja. Izračunani intervali veljajo za vsakodnevno uporabo izdelka. Če izdelka ne uporabljate vsak dan, veljajo drugačni intervali. Izvajajte samo postopke vzdrževanja, ki jih vsebuje ta priročnik. Glede drugih postopkov vzdrževanja, ki jih ta priročnik ne vsebuje, se obrnite na pooblaščen servisni center.

Dnevno vzdrževanje

• Očistite zunanje površine.
• Zagotovite, da gumb za zaklepanje ročice plina in ročica plina pravilno delujeta.
• Očistite zavoro verige in zagotovite, da deluje pravilno.
• Preverite, ali je lovilnik verige poškodovan. Če je lovilnik verige poškodovan, ga zamenjajte.
• Meč dnevno obračajte in tako zagotovite, da se enakomerno obrablja.

- Zagotovite, da mazalna odprtina v meču ni zamašena.

- Izpod pokrova sklopke odstranite prah žaganja in drug neželeni material.

• Očistite utor meča. (Sl. 58)

- Zagotovite, da je mazanje meča in verige z oljem zadostno.

- Preglejte, ali so na verigi razpoke ter nepravilno obrabljene kovice in členki. Verigo po potrebi zamenjajte.

- Preverite, ali je veriga pravilno napeta in na gonilnih členih verige ni grobih ostankov. Verigo po potrebi zamenjajte.

- Verigo nabrusite. Glejte razdelek Brušenje verige na strani 222

- Preverite, ali je pogonski zobnik preveč obrabljen, in ga po potrebi zamenjajte. (SI. 59)

- Očistite dovod zraka ohišja zaganjača.

- Prepričajte se, da so matice in vijaki dobro priviti.

- Poskrbite, da krmilniki pravilno delujejo.

Tedenska vzdrževalna opravila

• Zagotovite, da hladilni sistem deluje pravilno.
• Zagotovite, da zaganjalnik, zaganjalna vrvica in povratna vzmet delujejo pravilno.
• Prepričajte se, da protivibracijski elementi niso poškodovani.

(SI. 60)

• Z robov meča opilite vse grobe ostanke.
• Očistite ali zamenjajte lovilnik isker na dušilcu.

(SI. 61)

• Očistite zunanje površine uplinjača in bližnjih območij.
• Očistite zračni filter. Če je zračni filter poškodovan ali preveč umazan, da bi ga lahko temeljito očistili, namestite novega. Za dodatne informacije glejte Čiščenje zračnega filtra na strani 222.

Mesečna vzdrževalna opravila

• Preverite, ali je zavorni trak na zavori verige obrabljen. Trak zamenjajte, ko je debelina zavornega traku na najbolj obrabljenem delu manjša od 0,6 mm (0,024 palca).
• Preverite, ali so središčni del, boben in vzmet sklopke obrabljeni.
• Zamenjajte vžigalno svečko. Prepričajte se, da je razmak pri elektrodi pravilen.

(SI. 62)

(SI. 63)

• Očistite zunanje površine uplinjača in bližnjih območij.
• Preglejte filter za gorivo in cev za gorivo. Po potrebi jih zamenjajte.
• Izpraznite posodo za gorivo.
• Izpraznite posodo za olje.
• Preverite vse kable in povezave.

Letno vzdrževanje

• Preglejte svečko.
• Očistite zunanje površine uplinjača in bližnjih območij.
• Očistite hladilni sistem.
• Preglejte lovilnik isker.
• Preglejte filter goriva.
• Preverite, ali je cev goriva poškodovana.
• Preverite vse kable in povezave.

Redno vzdrževanje

• V pooblaščenem servisnem centru naj izvedejo popravilo ali zamenjavo dušilnika po 50 urah delovanja.
• Izvedite vzdrževalna dela na vžigalni svečki:
• če je moč motorja nizka,
• če se motor s težavo zažene,
• če motor pri hitrosti prostega teka ne deluje pravilno.

- Ob vsakem dolivanju goriva preverite, ali je veriga dovolj namazana. Glejte Preverjanje mazanja verige na strani 223

Prilagajanje hitrosti prostega teka

Pred prilagajanjem hitrosti prostega teka zagotovite, da je zračni filter čist in da je nameščen pokrov zračnega filtra.

1. Vijak za prilagoditev prostega teka z oznako "T" obrnite v smeri vrtenja urinih kazalcev, dokler se veriga ne začne vrteti.
2. Vijak za prilagoditev prostega teka z oznako "T" obrnite v nasprotni smeri vrtenja urinih kazalcev, dokler se veriga ne ustavi.
3. Hitrost prostega teka mora biti nižja od hitrosti, pri kateri se veriga začne vrteti. Hitrost prostega teka je nastavljena pravilno, ko motor deluje enakomerno v vsakem položaju.

Vzdrževalna dela na lovilniku isker

- Lovilnik isker očistite z žično krtačo. (Sl. 61)

Vzdrževalna dela na vžigalni svečki

POZOR: Uporabite priporočeno svečko. Nadomestna svečka naj bo iste vrste kot priložena svečka proizvajalca. Če uporabite neustrezno svečko, se lahko izdelek poškoduje.

1. Če se pojavijo težave pri zagonu ali delovanju izdelka, preverite, ali so se na svečki nabrale obloge. Tveganje za pojav oblog na elektrodah svečke lahko zmanjšate na naslednje načine:
   a) preverite, ali je hitrost prostega teka pravilno nastavljena,
   b) zagotovite, da je mešanica goriva ustrezna,
   c) zagotovite, da je zračni filter čist.
2. Če je svečka umazana, jo očistite. Prepričajte se, da je razmak pri elektrodi pravilen. (Sl. 63)
3. Svečko po potrebi zamenjajte.

Čiščenje zračnega filtra

1. Odstranite pokrov zračnega filtra in zračni filter. (Sl. 64)
2. Zračni filter očistite s toplo milnico. Počakajte, da se zračni filter posuši, preden ga znova namestite.
3. Če je zračni filter preveč umazan, da bi ga lahko temeljito očistili, ga zamenjajte. Če je zračni filter poškodovan, ga zamenjajte.

Brušenje verige

Nož

Rezalni del verige se imenuje rezilo, ki ga sestavlja rezalni zob (A) in mera globine (B). Globino reza noža določa razlika v višini med rezalnim zobom in mero globine reza, ki se imenuje nastavitev globine reza (C). (SI. 65)

Pri brušenju rezalnih zob si zapomnite štiri pomembne dejavnike:

• Kot piljenja.
  (SI. 66)
• Kot rezanja.
  (SI. 67)
• Položaj pile.
  (SI. 68)
• Premer okrogle pile.
  (SI. 69)

Brušenje rezalnih zob

Rezalne zobe nabrusite z okroglo pilo in šablono. Za več informacij o priporočenih merah pile in šablone za verigo, nameščeno na vašem izdelku, glejte Piljenje verige in kombinacije verig na strani 225. (SI. 70)

1. Zagotovite, da je veriga ustrezno napeta. Če veriga ni ustrezno napeta, se premika, zato je ni mogoče pravilno nabrusiti.
2. S pilo nabrusite vse zobe na eni strani. Nato s pilo nabrusite rezalne zobe od znotraj in zmanjšajte pritisk v povratni smeri.
3. Izdelek obrnite na drugo stran in s pilo nabrusite zobe.
4. Vse zobe zbrusite na enako višino. Ko je višina rezalnih zob 4 mm (5/32 palca), zamenjajte obrabljeno verigo.

Prilagoditev nastavitve globine reza

Preden določite nastavitev globine reza, nabrusite rezalne zobe. Glejte Brušenje rezalnih zob na strani 222 Ko brusite rezalni zob (A), se nastavitev mere globine reza (C) zmanjša. Če želite ohraniti optimalno učinkovitost rezanja, je treba spiliti mero globine reza (B), da se doseže priporočena nastavitev mere globine reza. Za ustrezno nastavitev mere globine reza za dano verigo glejte Piljenje verige in kombinacije verig na strani 225.

(SI. 71)
(SI. 72)

Opomba: To priporočilo velja le, će rezalni zobje niso biti prekratki.

Mero globine reza prilagodite s ploščato pilo in šablono za brušenje globinski zob.

1. Šablono za brušenje globinskih zob postavite nad verigo. Podrobne informacije o uporabi šablone za brušenje globinskih zob najdete na embalaži šablone za brušenje globinskih zob.

2. S ploščato pilo spilite konico globine reza, ki se razteza skozi šablono za brušenje globinskih zob. Nastavitev globine reza je pravilna, ko pri brušenju s pilo po šabloni za brušenje globinskih zob ne čutite več upora.

Nastavitev napetosti verige

Opomba: Med obdobjem utekanja nove verige pogosto preverjajte njeno napetost.

1. Sprostite matice meča, s katerimi je pritrjen pokrov sklopke. Uporabite kombiniran ključ. (Sl. 73)
2. Nato z rokami čim močneje zategnite matice meča.
3. Dvignite zgornjo stran meča in iztegnite verigo tako, da zategnete vijak za napenjanje verige. Uporabite kombiniran ključ. Napenjajte verigo, dokler na spodnji strani meča ni več povešena. (Sl. 74)
4. S kombiniranim ključem zategnite matice meča in hkrati dvignite konico meča. (Sl. 75)
5. Prepričajte se, da lahko verigo nemoteno obračate z rokami in da ni povešena. (Sl. 76)

Mazanje rezalne opreme

Preverjanje mazanja verige

Ob vsakem dolivanju goriva preverite, ali je veriga dovolj namazana.

1. Zaženite izdelek in pustite, da teče pri 3/4 hitrosti. Konico meča usmerite proti svetli podlagi. Od podlage naj bo oddaljena približno 20 cm (8 palcev).
2. Po 1 minuti delovanja je na svetli podlagi vidna črta olja.
3. Če se črta olja po 1 minuti ne prikaže, očistite oljni kanal v meču. Očistite utor na robu meča. Zagotovite, da se zobnik konice meča nemoteno vrti in da mazalna odprtina ni zamašena. Očistite in namažite zobnik konice meča.
4. Zaženite izdelek in pustite, da teče pri 3/4 hitrosti. Konico meča usmerite proti svetli podlagi. Od podlage naj bo oddaljena približno 20 cm (8 palcev).
5. Po 1 minuti delovanja je na svetli podlagi vidna črta olja.
6. Če se črta olja po 1 minuti ne prikaže, se obrnite na pooblaščenega prodajalca.

Prevoz

- Med prevozom namestite transportno zaščito na rezalni priključek, da preprečite poškodbe.

- Zagotovite, da je izdelek med prevažanjem dobro pritrjen.

Shranjevanje

• Ko izdelka ne uporabljate, ga varno pospravite. Hlapi in tekočine, ki iztekajo iz izdelka, lahko pridejo v stik z iskrami ali neposrednimi plameni iz električne opreme, električnih kosilnic, relejev/stikal, grelnikov vode itd.
• Gorivo vedno shranjujte v odobreni posodi.

• Pri daljšem skladiščenju izdelka izpraznite rezervoar za gorivo in posodo za verižno olje. Tekočine pravilno zavrzite.

• Med skladiščenjem namestite transportno zaščito na rezalni priključek, da preprečite poškodbe.

• Pred skladiščenjem odstranite pokrovček s svečke in aktivirajte zavoro verige.

Tehnični podatki

	enota 130	(H13038HV) 135 Mark II	(H13038HV)
Specifikacije motorja
Gibna prostornina valja cm	^3	38 38
Svečka — NGK BPMR 7A NGK BPMR 7A
Razmak med elektrodama mm (palci) 0,5 (0,02)	0,5 (0,02)
Prostornina posode za gorivo cm	3	350 350
Število vrtljajev v prostem teku min	-1	2800–3200 2800–3200
Izhodna moč pri 9000 min-1	kW 1,5	1,6
Čas trajanja emisij h 125 125
Podatki o hrupu in vibracijah
Ekvivalentna raven vibracij (ahv, eq) za levi ročaj71	m/s2	3,72 3,72
Ekvivalentna raven vibracij (ahv, eq) za desni ročaj72	m/s2	5,5 5,5
Zagotovljena raven hrupa (LWA)73	dB (A) 116	116
Izmerjena raven hrupa74	dB (A) 114	114
Raven zvočnega tlaka pri upravljavčevem uše-su75	dB (A)	102 102
Mere izdelka
Teža (brez rezalne opreme) kg 4,68 (10,3)		4,68 (10,3)
Prostornina posode za olje	cm3	260 260
Sistem za gorivo in mazanje
Zmogljivost oljne črpalke pri 9000 min-1	ml/min	9	9
Vrsta oljne črpalke	—	Samodejna	Samodejna
Veriga in meč
Standardna dolžina meča cm (in) 35–40 (14–16)		35–40 (14–16)
Priporočena dolžina meča	cm (in)	35–40 (14–16)	35–40 (14–16)
Uporabna dolžina reza	cm (in)	33-38 (13-15)	33-38 (13-15)
Najvišja hitrost verige	m/s	22,3 22,3
Korak verige	mm (palci) 9	52 (3/8) 9,52 (3/8)
Debelina gonilnih členov (šablona)	mm (palci)	1,3 (0,050)	1,3 (0,050)
Vrsta pogonskega zobnika	—	Verižnik	Verižnik
Število zob pogonskega zobnika — 6 6

Dodatna oprema

Kombinacije mečev in verig

Meč Veriga motorne žage
Dolžina Korak Šablona Najv. polmer			konice meča	Vrsta Število gonilnih členov
14 palcev 3/8 palca	0,050 palca 7T Husqvarna H37			Husqvarna S93G	52
16 palcev 56

Piljenje verige in kombinacije verig

Vrsta ver-ige	Velikost okrogle pile	Kot stranske plošče	Kot zgornje plošče	Kot vodila pile	Nastavitev globine re-za	Št. dela za mero glo-bine reza	Št. dela za šablono za piljenje
H37, S93G 5/32 in4,0 mm		80°	30°	0°	0,025/0,65	5056981-03	5052437-01 (H37)5878090-01 (S93G)

Vsebina izjave ES o skladnosti

Pri Husqvarna AB, SE 561 82 Huskvarna, ŠVEDSKA, na lastno odgovornost izjavljamo, da je predstavljeni izdelek:

Opis	Bencinska motorna ža-ga
Znamka	Husqvarna
Platforma/vrsta/model	Platforma P02138HV, na-tančneje model 130, 135 generacije II
Serija	Serijske številke od letnika 2018 dalje

popolnoma skladen z naslednjimi direktivami in uredbami EU:

Direktiva/uredba	Opis
2006/42/ES	o strojih
2014/30/EU	o elektromagnetni združljivosti
2000/14/ES	o zunanjem hrupu
2011/65/EU	"o omejevanju uporabe nekaterih nevarnih snovi"

Usklajeni standardi in/ali tehnične specifikacije v veljavi: EN ISO 12100, EN ISO 11681-1, CISPR 12, ISO 14982 V skladu z direktivo 2000/14/ES, priloga V, so določene ravni zvoka navedene v poglavju s tehničnimi podatki v tem priročniku in v podpisani izjavi EU o skladnosti.

TÜV Rheinland LGA Products GmbH, priglašeni organ za stroje (pod številko 0197), Tillystraße 2 – 90431 Nürnberg, Nemčija, je opravil tipski preskus ES v skladu z direktivo 2006/42/ES, člen 12, točka 3b.

Ta certifikat o opravljenem tipskem preskusu, v skladu s prilogo IX, kot je naveden v podpisani izjavi o skladnosti, velja za vse proizvodne lokacije in države porekla, navedene na izdelku.

Ta motorna žaga je izdelana v skladu z vzorcem, na katerem je bil izveden tipski preskus ES.

SPIS TREŚCI

Wstep....227

Údržba sitka lapača iskier.

- Sitko lapača iskier vyčistite pomocou drôtenej kefy. (Obr. 61)

Da biste podmazali opremu za rezanje

Da biste provjerili podmazivanje lanca pile

Provjerite podmazivanje lanca pile svaki put kada punite gorivo.
