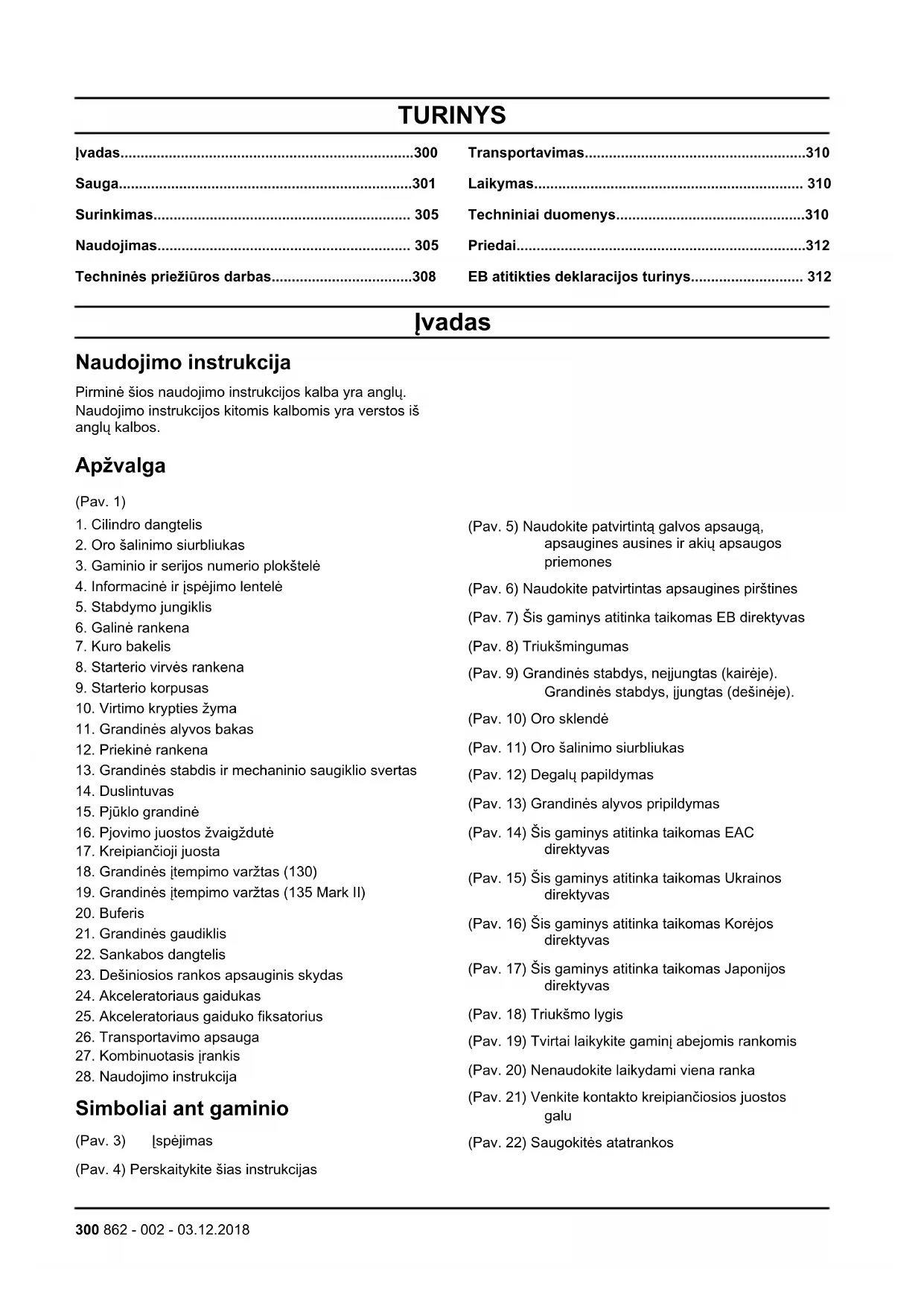

NAUDOJIMO INSTRUKCIJA 135 II HUSQVARNA

2. Oro šalinimo siurbliukas

3. Gaminio ir serijos numerio plokštelė

4. Informacinė ir įspėjimo lentelė

8. Starterio virvės rankena

11. Grandinės alyvos bakas

12. Priekinė rankena

13. Grandinės stabdis ir mechaninio saugiklio svertas

16. Pjovimo juostos žvaigždutė

17. Kreipiančioji juosta

18. Grandinės įtempimo varžtas (130)

19. Grandinės įtempimo varžtas (135 Mark II)

21. Grandinės gaudiklis

22. Sankabos dangtelis

23. Dešiniosios rankos apsauginis skydas

27. Kombinuotasis įrankis

28. Naudojimo instrukcija

Simboliai ant gaminio (Pav. 3) Įspėjimas (Pav. 4) Perskaitykite šias instrukcijas (Pav. 5) Naudokite patvirtintą galvos apsaugą, apsaugines ausines ir akių apsaugos priemones (Pav. 6) Naudokite patvirtintas apsaugines pirštines (Pav. 7) Šis gaminys atitinka taikomas EB direktyvas (Pav. 8) Triukšmingumas (Pav. 9) Grandinės stabdys, neįjungtas (kairėje). Grandinės stabdys, įjungtas (dešinėje). (Pav. 10) Oro sklendė (Pav. 11) Oro šalinimo siurbliukas (Pav. 12) Degalų papildymas (Pav. 13) Grandinės alyvos pripildymas (Pav. 14) Šis gaminys atitinka taikomas EAC direktyvas (Pav. 15) Šis gaminys atitinka taikomas Ukrainos direktyvas (Pav. 16) Šis gaminys atitinka taikomas Korėjos direktyvas (Pav. 17) Šis gaminys atitinka taikomas Japonijos direktyvas (Pav. 18) Triukšmo lygis (Pav. 19) Tvirtai laikykite gaminį abejomis rankomis (Pav. 20) Nenaudokite laikydami viena ranka (Pav. 21) Venkite kontakto kreipiančiosios juostos galu (Pav. 22) Saugokitės atatrankos 300 862 - 002 - 03.12.2018(Pav. 23) Šis gaminys atitinka taikomas Australijos ir Naujosios Zelandijos elektromagnetinio suderinamumo direktyvas. Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai) nurodo kitų komercinių teritorijų sertifikavimo reikalavimus. 65 pasiūlymas (Pav. 1) EU V PERSPĖJIMAS: Variklio modifikavimas panaikina šio produkto ES tipo patvirtinimą. Gaminio patikimumas Kaip nurodyta atsakomybės už gaminį įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas;

• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;

• gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą;

• gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas; Sauga Saugos ženklų reikšmės Toliau apibrėžiamas signalinių žodžių žymimas pavojus. PERSPĖJIMAS: Gali susižeisti asmenys. PASTABA: Galima sugadinti gaminį. Pasižymėkite: Ši informacija padeda gaminį naudoti saugiau. Bendrieji saugos nurodymai

• Naudokite gaminį tinkamai. Netinkamai naudojant galima rimtai arba mirtinai susižeisti. Produktą naudokite tik šiose instrukcijose nurodytiems darbams. Nenaudokite gaminio kitiems darbams.

• Perskaitykite ir supraskite šias naudojimo instrukcijas bei jomis vadovaukitės. Paisykite saugos simbolių ir saugos nurodymų. Naudotojui nepaisant instrukcijų ir simbolių, galima sugadinti įrangą arba susižeisti ar mirtinai susižeisti.

• Neišmeskite šių instrukcijų. Vadovaukitės šiomis instrukcijomis surinkdami ir naudodami šį gaminį bei atlikdami jo techninę priežiūrą. Vadovaukitės šiomis instrukcijomis, kad tinkamai prijungtumėte priedus. Naudokite tik patvirtintus priedus.

• Sugadinto gaminio nenaudokite. Paisykite techninės priežiūros grafiko. Atlikite tik šiose instrukcijose aprašytus priežiūros darbus. Visus kitus techninės priežiūros darbus turi atlikti patvirtintas techninės priežiūros centras.

• Šiose instrukcijose negali būti numatytos visos situacijos, su kuriomis galite susidurti naudodami gaminį. Būkite atsargūs ir apdairūs. Gaminio nenaudokite ir neatlikite priežiūros darbų, jei nesate tikri dėl jo būklės. Jei reikia informacijos, kreipkitės į gaminio ekspertą, pardavimo atstovą, techninės priežiūros atstovą arba patvirtintą techninės priežiūros centrą.

• Prieš surinkdami gaminį, ruošdami jį saugoti arba atlikdami priežiūros darbus, atjunkite uždegimo žvakės kabelį.

• Nenaudokite gaminio, jei pasikeitė jo pradiniai techniniai duomenys. Nekeiskite gaminio dalių, neturinčių gamintojo patvirtinimo. Naudokite tik gamintojo patvirtintas dalis. Netinkamai atliekant gaminio techninę priežiūrą galima rimtai arba mirtinai susižeisti.

• Neįkvėpkite variklio skleidžiamų išmetamųjų dujų. Ilgą laiką įkvepiant išmetamųjų dujų, grandinės alyvos dujų ir pjovimo dulkių gali kilti pavojus sveikatai.

• Neužveskite gaminio patalpoje arba greta degių medžiagų. Išmetamosios dujos yra karštos, jose gali būti kibirkščių, kurios gali sukelti gaisrą. Jei stinga oro, galima pakenkti sveikatai arba žūti uždusus ar apsinuodijus anglies monoksidu.

• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Elektromagnetinis laukas gali sugadinti medicininius implantus. Prieš pradėdami naudoti šį gaminį, pasitarkite su savo gydytoju ir medicininio implanto gamintoju.

• Neleiskite gaminio naudoti vaikams.

• Neleiskite gaminio naudoti su instrukcijomis nesusipažinusiems asmenims.

• Visada prižiūrėkite gaminį naudojantį fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.

862 - 002 - 03.12.2018

301• Užrakinkite gaminį vaikams ir nepatvirtintiems asmenims nepasiekiamoje vietoje.

• Iš gaminio gali išskrieti ir sužaloti pašaliniai objektai. Paisykite saugos nurodymų, kad sumažėtų sužeidimų arba žūties pavojus.

• Nepalikite gaminio be priežiūros, kai užvestas variklis. Išjunkite variklį ir įsitikinkite, kad grandinė nesisuka.

• Dėl nelaimingo įvykio yra atsakingas gaminio naudotojas.

• Prieš naudodami gaminį įsitikinkite, kad jo dalys nepažeistos.

• Atsižvelkite į nacionalinius arba vietos įstatymus. Jie gali drausti arba riboti gaminio naudojimą konkrečiomis sąlygomis. Naudojimo saugos instrukcijos

• Nepertraukiamai arba reguliariai naudojantis gaminiu, dėl vibracijos gali atsirasti baltų pirštų sindromas arba panašios medicininės problemos. Jei gaminį naudojate nepertraukiamai arba reguliariai, įvertinkite savo rankų ir pirštų būklę. Jei rankų ar pirštų spalva pakitusi, jaučiate skausmą, dilgčiojimą ar nutirpimą, nustokite dirbti ir nedelsdami kreipkitės į gydytoją.

• Prieš naudodami gaminį įsitikinkite, kad produktas visiškai surinktas.

• Iš gaminio gali išskrieti pašalinių objektų, kurie gali sužeisti akis. Naudodami gaminį visada dėvėkite patvirtintas akių apsaugos priemones.

• Būkite apdairūs – darbo metu be jūsų žinios prie gaminio gali prisiartinti vaikai.

• Jei darbo zonoje yra pašalinių asmenų, gaminio nenaudokite. Į darbo zoną įžengus pašaliniam asmeniui, išjunkite gaminį. (Pav. 24)

• Pasirūpinkite, kad niekada neprarastumėte gaminio kontrolės.

• Dirbant gaminį būtina laikyti dviem rankomis. Nedirbkite laikydami gaminį viena ranka. Jei dirbama laikant gaminį viena ranka, gali būti rimtai sužeistas operatorius, darbuotojai ir (arba) aplinkiniai.

• Laikykite priekinę rankeną kairiąja, o galinę – dešiniąja ranka. Gaminį laikykite dešinėje kūno pusėje. (Pav. 25)

• Nenaudokite gaminio, jeigu esate pavargę, sergate arba vartojote alkoholio ar kitų narkotinių medžiagų.

• Nenaudokite gaminio, jei nelaimės atveju negalėtumėte sulaukti pagalbos. Prieš pradėdami naudoti įrenginį pasirūpinkite, kad aplinkiniai žinotų, jog ketinate naudoti įrenginį.

• Nesisukite su gaminiu prieš tai neįsitikinę, kad saugioje zonoje nėra pašalinių asmenų arba gyvūnų.

• Prieš pradėdami pašalinkite iš darbo zonos visus pašalinius objektus. Grandinei užkliudžius pašalinį objektą, objektas gali būti išsviestas ir sužaloti arba sugadinti įrangą. Pašalinės medžiagos gali apsivyti aplink grandinę ir sugadinti gaminį.

• Nenaudokite gaminio prastu oru, pvz., esant rūkui, lietui, stipriam vėjui, žaibo tikimybei ar kitoms nepalankioms oro sąlygoms. Dėl prasto oro gali susidaryti pavojingos sąlygos, pvz., slidūs paviršiai.

• Įsitikinkite, kad galite judėti laisvai ir dirbti stabilioje padėtyje.

• Įsitikinkite, kad naudodami gaminį nenugriūsite. Naudodami gaminį nepasvirkite.

• Gaminį visada laikykite abiem rankomis. Laikykite priekinę rankeną kairiąja, o galinę – dešiniąja ranka. Gaminį laikykite dešinėje kūno pusėje.

• Pjūklo grandinė pradeda suktis, jei oro sklendės rankenėlė užvedus variklį yra uždarytos oro sklendės padėtyje.

• Prieš perkeldami gaminį išjunkite variklį.

• Nepadėkite gaminio, kai užvestas variklis.

• Prieš šalindami iš gaminio pašalines medžiagas, išjunkite variklį. Jei jūs ar pagalbininkas ketina pašalinti nupjautą medžiagą, palaukite, kol grandinė nustos suktis.

• Nepjaukite šiuo gaminiu įsilipę į medį. Jeigu naudosite gaminį įsilipę į medį, galite susižeisti. (Pav. 26)

• Užvedant gaminį grandinės stabdys turi būti įjungtas, kad sumažėtų pavojus užvedimo metu prisiliesti prie pjūklo grandinės. (Pav. 27)

• Atatrankos smūgis gali rimtai sužeisti arba pražudyti naudotoją arba aplinkinius. Norėdami sumažinti pavojų, turite išmanyti atatrankos smūgio priežastis ir žinoti, kaip jų išvengti.

• Laikykitės visų saugos nurodymų, kad sumažintumėte atatrankos pavojų ir kitas jėgas, kurios gali sukelti rimtų sužeidimų ar net mirtį.

• Reguliariai sureguliuokite pjūklo grandinės įtempimą, kad užtikrintumėte, jog grandinė nėra atsilaisvinusi. Atsilaisvinusi pjūklo grandinė gali nukristi ir sunkiai ar net mirtinai sužeisti.

• Nekirskite medžių naudodami netinkamą procedūrą. Galite sužeisti asmenis, kliudyti inžinerines linijas ar apgadinti nuosavybę.

• Dirbantysis pjūklu turi laikytis įkalnės pusėje, nes nuverstas medis veikiausiai riedės arba slys į pakalnę. (Pav. 28)

• Prieš pradėdami pjauti suplanuokite ir parenkite atsitraukimo kelią. Jūs turėtumėte paruošti maždaug 135 laipsnių kampo atsitraukimo kelią priešingoje nuo medžio virtimo pusėje.

• 3. Medžio nuleidimo kryptis (Pav. 29)

• Prieš perkeldami gaminį visuomet išjunkite variklį.

862 - 002 - 03.12.2018• Eidami tvirtai statykite kojas ant žemės ir tolygiai

paskirstykite savo svorį. (Pav. 30)

• Naudokite gaminį tik stabiliai stovėdami ant kojų. Nestabiliai stovint veikiantis gaminys gali rimtai sužeisti arba pražudyti naudotoją arba aplinkinius. Su gaminiu nedirbkite ant kopėčių arba įsilipę į medį. (Pav. 31) Atatranka, nuslydimas, atšokimas ir staigus nusileidimas Saugiam gaminio valdymui įtakos gali turėti skirtingos jėgos.

• Nuslydimas – kai kreipiančioji juosta greitai praslysta medienos paviršiumi.

• Atšokimas – kai kreipiančioji juosta pakartotinai pakyla nuo medienos ir, nusileidusi, vėl ją paliečia.

• Staigus nusileidimas – kai baigus pjauti, įrenginys nusileidžia žemyn. Tokiu metu besisukanti grandinė gali paliesti kurią nors kūno dalį ar kitus objektus ir sužeisti arba ką nors apgadinti.

• Atatranka – kai kreipiančiosios juostos galas paliečia objektus ir pajuda atgal, į viršų arba staiga į priekį. Atatranka taip pat įvyksta tada, kai pjaunamos medienos tarpas susiaurėja ir pjūklo grandinė pjovimo metu suspaudžiama. Gaminiui palietus medienoje esantį objektą, galima prarasti gaminio kontrolę. (Pav. 32)

• Rotacinė atatranka gali įvykti, kai judanti grandinė paliečia objektą kreipiančiosios juostos viršutinėje dalyje. Tokiu atveju grandinė gali įstrigti objekte ir iškart nustoti judėti. Rezultatas – labai greitas atoveiksmis priešinga kryptimi, pakeliantis kreipiančiąją juostą aukštyn ir atgal, link naudotojo. (Pav. 33)

• Suspaudimo atatranka gali įvykti, kai judanti grandinė pjovimo metu staiga sustoja. Mediena užsiveria ir suspaudžia judančią pjūklo grandinę kreipiančiosios juostos viršuje. Grandinei staiga sustojus, jos sukimosi jėgos kryptis pasikeičia į priešingą ir įrenginys priverčiamas judėti priešinga kryptimi. Įrenginys pradeda judėti atgal, link naudotojo. (Pav. 34)

• Įtraukimas gali pasireikšti tada, kai judanti pjūklo grandinė, apatine kreipiančiosios juostos dalimi palietusi medienoje esantį objektą, staiga sustoja. Grandinei staiga sustojus, įrenginys patraukiamas į priekį, tolyn nuo naudotojo, todėl naudotojas gali lengvai prarasti gaminio kontrolę. (Pav. 35) Prieš naudodami gaminį įsitikinkite, kad suprantate, kaip veikia skirtingos jėgos ir kaip jų išvengti. Žr. Kaip išvengti atatrankos, nuslydimo, atšokimo ir staigaus nusileidimo psl. 303

Kaip išvengti atatrankos, nuslydimo, atšokimo ir staigaus nusileidimo

• Kai variklis veikia, laikykite gaminį tvirtai. Dešinę ranką laikykite ant galinės rankenos, o kairę – ant priekinės rankenos. Rankenas laikykite tvirtai apglėbę pirštais. Nepaleiskite.

• Išlaikykite gaminio kontrolę ir pjovimo metu, ir medžiui jau nukritus ant žemės. Nupjovę neleiskite gaminiui dėl jo svorio staiga nusileisti.

• Įsitikinkite, kad vietoje, kurioje pjaunate, nėra kliuvinių. Kai naudojate gaminį, neleiskite kreipiančiosios juostos galui paliesti rąsto, šakos ar kitų kliuvinių. (Pav. 36)

• Pjaukite palaikydami aukštas variklio apsukas.

• Nesistenkite pasiekti tolimos šakos ir nepjaukite aukščiau savo pečių linijos. (Pav. 37)

• Laikykitės gamintojo pateiktų pjūklo grandinės galandimo ir techninės priežiūros nurodymų.

• Naudokite tik gamintojo nurodytas kreipiančiąsias juostas ir pjūklo grandines.

• Pasirinkus per didelį gylio reguliavimo ribotuvo nustatymą, padidėja atatrankos pavojus! Asmeninės apsauginės priemonės

• Dirbdami gaminiu visada naudokite tinkamas asmenines apsaugines priemones. Asmeninės apsauginės priemonės nepašalina sužeidimų pavojaus, tačiau sumažina jų laipsnį nelaimės atveju.

• Nedėvėkite laisvų drabužių, kurie gali būti įtraukti į pjūklo grandinę.

• Naudokite patvirtintą apsauginį šalmą.

• Dirbdami gaminiu visada naudokite apsaugines ausines. Ilgalaikis triukšmas gali pakenkti klausai.

• Naudokite apsauginius akinius ar antveidį, kad sumažintumėte pavojų susižeisti nuo išsviestų objektų. Gaminys gali didele jėga išsviesti objektus, pvz., skiedras ir medienos gabalėlius. Tai gali rimtai sužeisti, ypač akis.

• Naudokite pirštines su apsauga nuo grandininio pjūklo.

• Naudokite kelnes su apsauga nuo grandininio pjūklo.

• Naudokite aulinius batus su apsauga nuo grandininio pjūklo, plienine pirštų apsauga ir rantytu padu.

• Šalia visada turėkite pirmosios pagalbos rinkinį.

• Kibirkštys gali kilti iš duslintuvo, nuo kreipiančiosios juostos, pjūklo grandinės arba kito šaltinio. Visada turėkite gaisro gesinimo priemonių ir kastuvą, kad galėtumėte apsaugoti mišką nuo gaisro. Gaminio apsauginės priemonės

• Nenaudokite gaminio, jei jo apsauginės priemonės pažeistos. Jei gaminys pažeistas, kreipkitės į patvirtintą techninės priežiūros centrą. Patikrinkite išjungimo jungiklį

1. Paleiskite variklį. Žr.

Prieš paleidžiant variklį psl. 306

3032. Įsitikinkite, kad variklis sustoja, kai perjungiate stabdymo jungiklį į išjungimo padėtį. Kaip patikrinti akceleratoriaus gaiduko fiksatorių

1. Įsitikinkite, kad atleidus akceleratoriaus gaiduko

fiksatorių (A), akceleratoriaus gaidukas (B) užfiksuojamas greičio tuščiąja eiga padėtyje. (Pav. 38).

2. Paspauskite akceleratoriaus gaiduko fiksatorių (A) ir

patikrinkite, ar atleidus jis grįžta į savo pradinę padėtį.

3. Paspauskite akceleratoriaus gaiduką (B) ir

patikrinkite, ar atleidus jis grįžta į savo pradinę padėtį.

5. Atleiskite akceleratoriaus gaiduką ir patikrinkite, ar

pjūklo grandinė sustoja.

6. Jei pjūklo grandinė sukasi tuščiosios eigos greičiu,

sukite tuščiosios eigos greičio varžtą prieš laikrodžio rodyklę, kol pjūklo grandinė sustos. Skydas Skydas apsaugo naudotoją, kad į jį nepataikytų išmetami objektai. Skydas taip pat apsaugo, kad naudotojas netyčia nepaliestų pjūklo grandinės.

• Įsitikinkite, kad skydą leidžiama naudoti kartu su gaminiu.

• Nenaudokite gaminio be skydo.

• Įsitikinkite, kad skydas nepažeistas. Pakeiskite skydą, jei jis nusidėvėjęs ar įtrūkęs. Saugumo reikalavimai kurui

• Neužveskite gaminio, jei ant gaminio yra kuro arba variklio alyvos. Nuvalykite nepageidaujamą kurą / alyvą ir palaukite, kol gaminys išdžius. Nuvalykite nuo gaminio nepageidaujamą kurą.

• Apsipylę drabužius kuru nedelsiant persirenkite.

• Neapsipilkite kūno kuru, nes jis gali sužaloti. Apsipylę kūną kuru, jį nusiplaukite muilu ir vandeniu.

• Neužveskite variklio, jei apliejote gaminį arba kūną alyva arba kuru.

• Neužveskite gaminio, jei iš variklio sunkiasi skysčiai. Reguliariai tikrinkite, ar iš variklio nesisunkia skysčiai.

• Atsargiai elkitės su kuru. Kuras yra degus, o jo garai – sprogūs, todėl neatsargiai elgiantis galima susižaloti arba žūti.

• Neįkvėpkite kuro garų, nes jie gali sužaloti. Pasirūpinkite tinkamu vedinimu.

• Nerūkykite greta kuro arba variklio.

• Nedėkite šiltų objektų greta kuro arba variklio.

• Nepilkite kuro, kai variklis užvestas.

• Prieš pildami kurą įsitikinkite, ar variklis ataušęs.

• Prieš pildami kurą lėtai atidarykite kuro bakelio dangtelį ir atsargiai išleiskite slėgį.

• Nepilkite į variklį kuro būdami patalpoje. Dėl oro stygiaus galima susižaloti arba žūti uždusus arba apsinuodijus anglies monoksidu.

• Kruopščiai priveržkite kuro bakelio dangtelį, nes antraip gali kilti gaisras.

• Prieš pradėdami darbą patraukite gaminį mažiausiai 3 m (10 pėdų) nuo vietos, kurioje pylėte kurą.

• Nepripilkite į kuro bakelį pernelyg daug kuro.

• Pasirūpinkite, kad perkeliant gaminį arba kuro bakelį iš jo neišsilietų kuras.

• Nestatykite gaminio arba kuro bakelio greta atviros liepsnos, kibirkščių arba degiklio. Įsitikinkite, kad laikymo patalpoje nėra atviros liepsnos.

• Kurą gabenkite ir laikykite tik patvirtintuose bakeliuose.

• Prieš palikdami gaminį saugoti ilgesniam laikui, ištuštinkite kuro bakelį. Kurą utilizuokite atsižvelgdami į vietinius įstatymus.

• Nuvalykite gaminį prieš palikdami jį saugoti ilgesniam laikui.

• Prieš palikdami gaminį saugoti ilgesnį laiką atjunkite uždegimo žvakės kabelį, kad variklis netikėtai neužsivestų. Priežiūros saugos instrukcijos

• Prieš atlikdami gaminio priežiūros darbus (išskyrus karbiuratoriaus reguliavimą), atjunkite uždegimo žvakę.

• Visus gaminio aptarnavimo darbus, išskyrus užduotis, aprašytas skyriuje Techninės priežiūros darbas psl. 308 , turi atlikti patvirtintas pardavėjas.

• Patikrinkite, ar pjūklo grandinė sustoja atleidus akceleratoriaus gaiduką.

• Pasirūpinkite, kad rankenos būtų sausos, švarios ir nesuteptos alyva ar kuro mišiniu.

• Dangteliai ir tvirtinimo elementai turi būti tinkamai užveržti.

• Naudojant nepatvirtintus komponentus arba nuėmus saugos įtaisus, galima pažeisti gaminį. Taip pat gali būti sužeistas operatorius ar šalia esantys asmenys. Naudokite tik originalius priedus ir atsargines dalis. Nekeiskite gaminio.

• Kad darbas vyktų saugiai ir efektyviai, pasirūpinkite, kad pjūklo grandinė būtų aštri ir švari.

• Laikykitės priedų tepimo ir keitimo nurodymų.

• Patikrinkite, ar nėra apgadintų gaminio dalių. Prieš toliau naudodami gaminį įsitikinkite, kad apgadintas skydas ar dalis veikia tinkamai. Patikrinkite, ar nėra sulūžusių ar netinkamai sulygiuotų dalių ir dalių, kurios negali laisvai judėti. Patikrinkite, ar nėra kitų sąlygų, kurios gali turėti įtakos gaminio veikimui. Įsitikinkite, kad įrenginys sumontuotas tinkamai. Skydą ar kitą apgadintą dalį turi sutaisyti arba pakeisti patvirtintas pardavėjas, nebent naudojimo instrukcijoje nurodyta kitaip.

• Kai įrenginys nenaudojamas, laikykite jį sausoje ir vaikams nepasiekiamoje arba užrakintoje vietoje.

transportavimo apsaugą arba dėžę.

• Nenaudokite panaudotos alyvos. Panaudota alyva gali būti jums pavojinga ir pakenkti gaminiui bei aplinkai. Surinkimas PERSPĖJIMAS: Prieš surinkdami gaminį perskaitykite ir supraskite skyrių apie saugą. Kreipiančiosios juostos ir pjūklo grandinės surinkimas

1. Išsukite juostos veržles ir nuimkite sankabos gaubtą.

Nuimkite gabenimo apsaugą (A). (Pav. 39)

2. Užmaukite kreipiančiąją juostą ant juostos varžtų.

Perstumkite kreipiančiąją juostą į tolimiausią galinę padėtį.

3. Užsidėkite apsaugines pirštines.

4. Uždėkite pjūklo grandinę ant varančiosios

žvaigždutės ir įstatykite ją į griovelį kreipiančiojoje juostoje. Pradėkite nuo kreipiančiosios juostos viršutinės pusės. (Pav. 40)

5. Patikrinkite, ar pjovimo dantukai viršutinėje

kreipiančiosios juostos pusėje yra nukreipti į priekį.

6. Uždėkite sankabos gaubtą ir įstatykite

kreipiančiosios juostos angą ant grandinės reguliavimo gaubto kaiščio.

7. Įsitikinkite, kad pjūklo grandinės varantieji nareliai

tinkamai uždėti ant varančiosios žvaigždutės. Taip pat įsitikinkite, kad pjūklo grandinė tinkamai įstatyta į kreipiančiosios juostos griovelį.

8. Pirštais priveržkite kreipiančiosios juostos veržles.

9. Pasukite grandinės įtempimo varžtą pagal laikrodžio

rodyklę, kad priveržtumėte pjūklo grandinę. Veržkite pjūklo grandinę, kol ji standžiai priglus prie kreipiančiosios juostos apatinės briaunos, bet ją dar bus galima lengvai prasukti ranka. (Pav. 41) (Pav. 42)

10. Laikykite už kreipiančiosios juostos galo ir priveržkite

juostos veržles kombinuotuoju veržliarakčiu. (Pav. 43)

• Sumontavę naują pjūklo grandinę ir kol ji bus įdirbta, dažnai tikrinkite jos įtempimą.

• Reguliariai tikrinkite grandinės įtempimą. Jei grandinė įtempta tinkamai, užtikrinami geri rezultatai ir ilgaamžiškumas. Naudojimas PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite skyrių apie saugą. Kuro naudojimas PASTABA: Gaminys turi dviejų ciklų variklį. Naudokite benzino ir dviejų ciklų varikliui skirtos variklio alyvos mišinį. Būtinai naudokite tinkamo alyvos kiekio mišinį. Netinkamas benzino ir alyvos santykis gali sugadinti variklį. Kuro mišinio santykis Benzino ir dvitakčių variklių alyvos kuro mišinio santykis yra 50:1 (2 %) Benzinas Dvitakčių variklių alyva 1 galonas (JAV) 77 ml (2,6 unc.) 1 galonas (JK) 95 ml (3,2 unc.) 5 l 100 ml (3,4 unc.) Kuro mišinio maišymas

1. Paruoškite tinkamą kiekį benzino ir variklio alyvos

(mišinio santykis 50:1). Nemaišykite kuro mišinio kiekio ilgesniam kaip 30 dienų laikotarpiui. Žr. Kuro mišinio santykis psl. 305

2. Įpilkite pusę benzino kiekio į švarią kuro talpą su

vožtuvu, apsaugančiu nuo išliejimo. PASTABA: Nenaudokite benzino, kurio etanolio koncentracija didesnė kaip 10 % (E10). Antraip galima sugadinti gaminį. PASTABA: Nenaudokite benzino, kurio oktaninis skaičius yra mažesnis nei 90 RON (87 AKI). Antraip galima sugadinti gaminį. Pasižymėkite: Jei gaminį dažnai naudojate esant nuolatinėms didelėms variklio apsukoms, naudokite didesnio oktaninio skaičiaus benziną.

3. Įpilkite į kuro talpą visą dvitakčių variklių alyvos kiekį.

862 - 002 - 03.12.2018 305PASTABA: Visada naudokite aukštos

kokybės alyvą, skirtą oru aušinamiems dvitakčiams varikliams. Naudojant kitokio tipo alyvą, galima sugadinti gaminį.

4. Suplakite kuro mišinį, kad komponentai susimaišytų.

5. Supilkite į kuro talpą likusį benzino kiekį.

6. Suplakite kuro mišinį, kad komponentai susimaišytų.

7. Supilkite kuro mišinį į gaminio kuro bakelį. Žr.

Kuro bakelio užpildymas

1. Įsitikinkite, kad naudojamas tinkamas kuro mišinys ir

kad jis paruoštas kuro talpoje su vožtuvu, apsaugančiu nuo išliejimo.

2. Jei ant talpos yra išlieto kuro, nuvalykite jį ir

palaukite, kol talpa išdžius.

3. Įsitikinkite, kad plotas aplink kuro bakelio dangtelį yra

5. Prieš pildami kuro mišinį į kuro bakelį, talpą su kuru

6. Uždėkite kuro bakelio dangtelį.

Pjūklo grandinės tepimas Gaminyje yra automatinė tepimo sistema. Naudokite tik tinkamą grandinės alyvą ir laikykitės nurodymų.

1. Naudokite augalinės kilmės grandinės alyvą arba

standartinę grandinės alyvą.

2. Įsitikinkite, kad plotas aplink pjūklo grandinės alyvos

bakelio dangtelį yra švarus.

3. Nuimkite pjūklo grandinės alyvos bakelio dangtelį.

4. Užpildykite pjūklo grandinės alyvos bakelį

rekomenduojama pjūklo grandinės alyva.

5. Uždėkite pjūklo grandinės alyvos bakelio dangtelį.

Prieš paleidžiant variklį

• Apžiūrėkite, ar gaminiui netrūksta dalių, ar jis neturi pažeistų, nepritvirtintų arba susidėvėjusių dalių.

• Apžiūrėkite veržles ir varžtus.

• Apžiūrėkite oro filtrą.

• Apžiūrėkite akceleratoriaus gaiduko fiksatorių ir patikrinkite, ar akceleratoriaus gaidukas tinkamai veikia.

• Patikrinkite, ar tinkamai veikia išjungimo jungiklis.

• Patikrinkite, ar neprateka degalai.

• Patikrinkite pjūklo grandinės aštrumą ir įtempimą. Šalto variklio užvedimas

1. Pastumkite priekinę rankos apsaugą į priekį, kad

įjungtumėte grandinės stabdį. (Pav. 45)

2. Patraukite oro sklendės rankenėlę ir ją pakelkite.

3. 6 kartų paspauskite kuro siurbliuką. (Pav. 46)

4. Laikykite gaminio korpusą ant žemės kairiąją ranka.

5. Užminkite dešiniąja pėda galinę rankeną.

6. Lėtai traukite starterio virvės rankenėlę dešine ranka,

kol pajusite tam tikrą pasipriešinimą.

7. Patraukite starterio virvę visa jėga. (Pav. 47)

PASTABA: Netraukite starterio virvės iki pat galo. Nepaleiskite starterio virvės, kai ji visiškai ištraukta. Lėtai atleiskite starterio virvę. Jei šių instrukcijų nesilaikysite, galite sugadinti variklį. Pasižymėkite: Užvesdami variklį nespauskite akceleratoriaus gaiduko.

8. Traukite starterio virvės rankenėlę, kol variklis

užsiveda arba bando užsivesti (traukite daugiausia 3 kartus).

9. Varikliui užsivedus arba bandant užsivesti,

nuspauskite oro sklendės rankenėlę žemyn. (Pav. 48)

10. Traukite, kol variklis užsives.

11. Laikykite galinę rankeną dešiniąja, o priekinę –

12. Iš karto patraukite priekinę rankos apsaugą atgal link

priekinės rankenos, kad išjungtumėte grandinės stabdį. (Pav. 27) Pasižymėkite: Grandinė ims suktis.

13. Leiskite 20–30 sekundžių paveikti aukštesniu greičiu

14. Švelniai patraukite akceleratoriaus gaiduką, kad

nustatytumėte normalų greitį tuščiąją eigą.

15. Leiskite 20–30 sekundžių paveikti normaliu greičiu

16. Naudokitės gaminiu.

Šilto variklio užvedimas

1. Pastumkite priekinę rankos apsaugą į priekį, kad

įjungtumėte grandinės stabdį. (Pav. 45)

2. Patraukite oro sklendės rankenėlę ir ją pakelkite.

3. 6 kartų paspauskite kuro siurbliuką. (Pav. 46)

4. Nuleiskite oro sklendės rankenėlę žemyn. (Pav. 48)

5. Laikykite gaminio korpusą ant žemės kairiąją ranka.

6. Užminkite dešiniąja pėda galinę rankeną.

7. Lėtai traukite starterio virvės rankenėlę dešine ranka,

kol pajusite tam tikrą pasipriešinimą.

8. Patraukite starterio virvę visa jėga. (Pav. 47)

PASTABA: Netraukite starterio virvės iki pat galo. Nepaleiskite starterio virvės, kai ji visiškai ištraukta. Lėtai atleiskite starterio virvę. Jei šių instrukcijų nesilaikysite, galite sugadinti variklį. 306 862 - 002 - 03.12.2018Pasižymėkite: Užvesdami variklį nespauskite akceleratoriaus gaiduko.

9. Traukykite starterio virvės rankenėlę, kol variklis

10. Laikykite galinę rankeną dešiniąja, o priekinę –

11. Iš karto patraukite priekinę rankos apsaugą atgal link

priekinės rankenos, kad išjungtumėte grandinės stabdį. (Pav. 27) Pasižymėkite: Grandinė ims suktis.

12. Palaukite 10–15 sekundžių.

13. Švelniai patraukite akceleratoriaus gaiduką, kad

nustatytumėte normalų greitį tuščiąją eigą.

14. Naudokitės gaminiu.

Variklio užvedimas, kai kuras per daug karštas Jei gaminys neužsiveda, gali būti, kad kuras yra per daug karštas. Pasižymėkite: Esant karštam orui, visada naudokite naują kurą, kad darbus atliktumėte greičiau.

1. Padėkite gaminį vėsioje vietoje, atokiai nuo

tiesioginių saulės spindulių.

2. Leiskite gaminiui atvėsti bent 20 minučių.

3. 10–15 sekundžių spaudinėkite oro šalinimo pūslelę.

4. Atlikite šalto variklio užvedimo procedūrą. Žr.

• Norėdami išjungti variklį, nuspauskite stabdymo mygtuką. Pasižymėkite: Stabdymo jungiklis automatiškai grįžta į pradinę padėtį. Buferio naudojimas Buferis laiko medieną, kai ją pjaunate. Buferis yra sukimosi taškas tarp variklio korpuso ir kreipiančiosios juostos.

1. Padėkite apatinį buferio kraštą ties reikiamo pločio

2. Stumkite priekinę rankeną kairiąja ranka, o galinę

pakelkite dešiniąja ranka.

3. Pjaukite, kol pasieksite tinkamą užtūros plotį.

Pasižymėkite: Užtūros storis turi būti vienodas.

4. Nupjaukite daugiau nei pusę skersmens, tada

įstatykite medžio vertimo pleištą į pjūvio vietą. Medžio vertimas

1. Pašalinkite nuo medžio purvą, akmenis, atšokusią

žievę, vinis, įkabas ir vielas.

2. Padarykite trečdalio medžio skersmens įpjovą,

statmeną medžio kritimo krypčiai. (Pav. 49)

3. Padarykite apatinę horizontalią įpjovą. Tai padeda

išvengti pjūklo grandinės arba kreipiančiosios juostos prispaudimo darant antrąją įpjovą.

4. Padarykite galinę vertimo įpjovą (X) bent 50 mm (2

col.) aukščiau už horizontalią įpjovą. Galinę vertimo įpjovą darykite lygiagrečią horizontaliai įpjovai, kad paliktumėte pakankamai medienos, kuri atliks lanksto funkciją. Šios lanksto vietos nepjaukite. Lanksto funkciją atliekanti medienos dalis neleidžia medžiui persikreipti ir nukristi netinkama kryptimi. (Pav. 50) ir (Pav. 51)

5. Galinei vertimo įpjovai artėjant prie lanksto vietos,

medis pradeda virsti. Įsitikinkite, kad medis galės kristi tinkama kryptimi, nepasislinks atgal ir neprispaus pjūklo grandinės. Norėdami to išvengti, prieš baigdami daryti galinę vertimo įpjovą sustokite. Naudodami medinius arba plastikinius pleištus atverkite įpjovą ir leiskite medžiui nuvirsti išilgai numatytos kritimo linijos. (Pav. 52)

6. Medžiui pradėjus virsti, išimkite įrenginį iš įpjovos.

Išjunkite variklį, padėkite įrenginį ant žemės ir naudokitės suplanuotu atsitraukimo keliu. Saugokitės krentančių šakų ir žiūrėkite, kur statote kojas. (Pav. 53) Medžio genėjimas

1. Pasinaudokite stambesnėmis šakomis, kad

laikytumėte rąstą pakeltą nuo žemės.

2. Smulkias šakas šalinkite vienu pjūviu. (Pav. 54)

3. Įtemptas šakas pjaukite iš apačios į viršų, kad

nebūtų prispausta pjūklo grandinė ar kreipiančioji juosta. Rąsto pjaustymas PASTABA: Saugokite, kad pjūklo grandinė nesusiliestų su žeme.

• Jei rąstas yra atremtas per visą savo ilgį, pjaukite jį iš viršaus (pjovimas iš viršaus). (Pav. 55)

• Jei atremtas vienas rąsto galas, pjaukite trečdalį skersmens iš apačios (pjovimas iš apačios).

• Jei rąstas atremtas abiejuose galuose, pjaukite trečdalį skersmens iš viršaus. Užbaikite pjūvį atlikdami likusių apatinių dviejų rąsto skersmens trečdalių pjovimą iš apačios, kad pjūvis susiliestų su pirmuoju pjūviu. (Pav. 56)

• Jei rąstą pjaunate nuokalnėje, visada laikykitės įkalnės pusėje rąsto atžvilgiu. Pjaukite rąstą visiškai kontroliuodami įrenginį. Tada, prieš baigdami pjauti,

862 - 002 - 03.12.2018

307sumažinkite pjovimo spaudimą, tvirtai laikydami įrenginį už galinės ir priekinės rankenų. (Pav. 57) Techninės priežiūros darbas PERSPĖJIMAS: Prieš valydami, taisydami arba prižiūrėdami gaminį perskaitykite ir supraskite saugos skyrių. Priežiūros grafikas Būtinai vadovaukitės priežiūros grafiku. Priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai skiriasi, jei gaminio nenaudojate kasdien. Atlikite tik šiame vadove nurodytus priežiūros darbus. Dėl kitų, šiame vadove neminimų priežiūros darbų kreipkitės į patvirtintą techninės priežiūros centrą. Kasdienė techninė priežiūra

• Nuvalykite išorinius paviršius.

• Įsitikinkite, kad akceleratoriaus gaiduko fiksatorius ir akceleratoriaus gaidukas veikia tinkamai.

• Išvalykite grandinės stabdį ir įsitikinkite, kad jis veikia tinkamai.

• Patikrinkite, ar nepažeistas grandinės gaudytuvas. Pakeiskite grandinės gaudytuvą, jei jis pažeistas.

• Apsukite kreipiančiąją juostą kasdien, kad ji dėvėtųsi tolygiau.

• Įsitikinkite, kad neužsikimšusi kreipiančiojoje juostoje esanti tepimo anga.

• Pašalinkite pjuvenas ar kitas nereikalingas medžiagas iš po sankabos gaubto.

• Išvalykite kreipiančiosios juostos griovelį. (Pav. 58)

• Įsitikinkite, kad kreipiančioji juosta ir pjūklo grandinė gauna pakankamai alyvos.

• Patikrinkite, ar pjūklo grandinėje nėra įtrūkimų ir neįprastai nenusidėvėjo kniedės ir jungtys. Jei reikia, pjūklo grandinę pakeiskite.

• Patikrinkite, ar pjūklo grandinė tinkamai įtempta ir neblerbia varantieji nareliai. Jei reikia, pjūklo grandinę pakeiskite.

• Pagaląskite pjūklo grandinę. Žr. Pjūklo grandinės galandimas psl. 309

• Patikrinkite, ar varančioji žvaigždutė pernelyg nenusidėvėjusi, ir, jei reikia, pakeiskite. (Pav. 59)

• Išvalykite starterio korpuso oro įsiurbimo angą.

• Patikrinkite, ar veržlės ir varžtai priveržti.

• Įsitikinkite, kad sklendės veikia tinkamai. Savaitinė techninė priežiūra

• Patikrinkite, ar tinkamai veikia aušinimo sistema.

• Patikrinkite, ar tinkamai veikia starteris, starterio virvė ir grįžties spyruoklė.

• Patikrinkite, ar nepažeisti vibracijos slopinimo elementai. (Pav. 60)

• Dilde pašalinkite ant kreipiančiosios juostos briaunų susidariusius nelygumus.

• Išvalykite arba pakeiskite duslintuvo kibirkščių gesinimo tinklelį. (Pav. 61)

• Nuvalykite išorinius karbiuratoriaus ir gretimus paviršius.

• Išvalykite oro filtrą. Jei oro filtras pažeistas arba pernelyg nešvarus, kad būtų galima visiškai išvalyti, sumontuokite naują. Daugiau informacijos ieškokite adresu Kaip išvalyti oro filtrą psl. 309

Mėnesinė techninė priežiūra

• Patikrinkite grandinės stabdžio juostos nusidėvėjimą. Pakeiskite, jei stabdžio juostos storis yra mažesnis nei 0,6 mm (0,024 col.) labiausiai nusidėvėjusiame taške. (Pav. 62)

• Patikrinkite sankabos veleno, būgnelio ir spyruoklės nusidėvėjimą.

• Išvalykite žvakę. Patikrinkite, ar tarpas tarp elektrodų yra tinkamas. (Pav. 63)

• Nuvalykite išorinius karbiuratoriaus ir gretimus paviršius.

• Patikrinkite kuro filtrą ir žarnelę. Jei reikia, pakeiskite.

• Ištuštinkite kuro bakelį.

• Ištuštinkite alyvos bakelį.

• Patikrinkite visus laidus ir jungtis. Kasmetinė techninė priežiūra

• Patikrinkite uždegimo žvakę.

• Nuvalykite išorinius karbiuratoriaus ir gretimus paviršius.

• Išvalykite aušinimo sistemą.

• Patikrinkite kibirkščių sulaikymo tinklelį.

• Patikrinkite kuro filtrą.

• Patikrinkite, ar nepažeista kuro žarnelė.

• Patikrinkite visus laidus ir jungtis. Protarpiais atliekama techninė priežiūra

• Patvirtintame techninės priežiūros centre suremontuokite arba pakeiskite duslintuvą po 50 eksploatacijos valandų.

• Atlikite uždegimo žvakės techninės priežiūros darbus, kai:

• variklio galia sumažėjusi;

• variklis netinkamai veikia tuščiąja eiga.

• Kaskart, kai pildote kurą, patikrinkite pjūklo grandinės tepimą. Žr. Pjovimo grandinės tepimo patikrinimas psl. 310

Greičio tuščiąja eiga reguliavimas Prieš reguliuodami greitį tuščiąja eiga įsitikinkite, kad oro filtras švarus, o oro filtro dangtelis pritvirtintas.

1. Sukite tuščiosios eigos reguliavimo varžtą (jį nurodo

žymė „T“) pagal laikrodžio rodyklę, kol pjūklo grandinė pradės suktis.

2. Sukite tuščiosios eigos reguliavimo varžtą (jį nurodo

žymė „T“) prieš laikrodžio rodyklę, kol pjūklo grandinė nustos suktis.

3. Greitis tuščiąja eiga turi būti mažesnis nei greitis,

kuriam esant pradeda suktis pjūklo grandinė. Greitis tuščiąja eiga yra tinkamas, kai variklis tolygiai veikia visose padėtyse. Kibirkščių sulaikymo tinklelio priežiūra

• Valykite kibirkščių sulaikymo tinklelį vieliniu šepečiu. (Pav. 61) Uždegimo žvakės priežiūra PASTABA: Naudokite rekomenduojamą uždegimo žvakę. Įsitikinkite, kad keičiama dalis yra tokia pat, kaip gamintojo naudojama dalis. Netinkama uždegimo žvakė gali sugadinti gaminį.

1. Jei gaminį sunku užvesti arba jis veikia nesklandžiai,

patikrinkite, ar ant uždegimo žvakės nėra pašalinių medžiagų. Norėdami sumažinti pašalinių medžiagų atsiradimą ant uždegimo žvakės elektrodų: a) įsitikinkite, kad tinkamai sureguliuotas greitis tuščiąja eiga. b) įsitikinkite, kad naudojate tinkamą kuro mišinį. c) patikrinkite, ar oro filtras yra švarus.

2. Jei uždegimo žvakė nešvari, nuvalykite ją.

Patikrinkite, ar tarpas tarp elektrodų yra tinkamas. (Pav. 63)

3. Esant reikalui pakeiskite uždegimo žvakę.

Kaip išvalyti oro filtrą

1. Nuimkite oro filtro dangtelį ir išimkite oro filtrą. (Pav.

2. Išplaukite oro filtrą šiltame muiluotame vandenyje.

Prieš sumontuodami oro filtrą, palaukite, kol jis išdžius.

3. Pakeiskite oro filtrą, jei jis toks purvinas, kad jo

nebeįmanoma išplauti. Visada pakeiskite pažeistą oro filtrą. Pjūklo grandinės galandimas Pjovimo dantukas Pjaunančioji pjūklo grandinės dalis vadinama pjaunančiuoju nareliu, kurį sudaro pjaunantysis dantis (A) ir gylio reguliavimo ribotuvas (B). Pjaunančiojo narelio pjovimo gylis priklauso nuo aukščio tarp jų skirtumo – gylio reguliavimo ribotuvo nustatymo (C). (Pav. 65) Galandant pjaunantįjį dantį, reikia atkreipti dėmesį į keturis matmenis.

• Dildės padėtis (Pav. 68)

• Apvaliosios dildės skersmuo (Pav. 69) Pjovimo dantukų galandimas Galąskite pjovimo dantukus naudodamiesi apvaliąja dilde ir galandimo šablonu. Informaciją apie rekomenduojamą dildės skersmenį ir galandimo šabloną jūsų įrenginyje sumontuotai pjūklo grandinei žr. Pjūklo grandinės galandimas ir pjūklo grandinės deriniai psl.

1. Įsitikinkite, kad pjūklo grandinė tinkamai įtempta.

Netinkamai įtempta pjūklo grandinė judės į vieną pusę ir jos nepavyks tinkamai pagaląsti.

2. Dilde pagaląskite visus dantukus vienoje pusėje.

Tada dilde pagaląskite pjovimo dantukų vidines puses, o grįždami dilde atgal spauskite silpniau.

3. Apverskite įrenginį ant kito šono ir dilde pagaląskite

4. Galąsdami dilde išlaikykite vienodą visų dantukų ilgį.

Kai pjovimo dantukų ilgis sumažėja iki 4 mm (5/32 col.), nusidėvėjusią pjūklo grandinę pakeiskite. Gylio reguliavimo ribotuvo nustatymas Prieš nustatydami gylio reguliavimo ribotuvą, pagaląskite pjovimo dantukus. Žr. Pjovimo dantukų galandimas psl. 309 . Galandant pjaunantįjį dantį, gylio reguliavimo ribotuvo nustatymas (C) mažėja. Norint išlaikyti maksimalų pjovimo našumą, gylio reguliavimo ribotuvas (B) turi būti nušlifuotas dilde iki rekomenduojamo lygio. Informaciją apie jūsų grandinei tinkamą gylio reguliavimo ribotuvo nustatymą žr. Pjūklo grandinės galandimas ir pjūklo grandinės deriniai psl.

309Pasižymėkite: Ši rekomendacija aktuali, jei pjaunančiųjų dantų ilgis nėra per daug mažas. Plokščiąja dilde ir gylio reguliavimo ribotuvo įrankiu sureguliuokite gylio reguliavimo ribotuvą.

1. Padėkite gylio reguliavimo ribotuvo įrankį ant pjūklo

grandinės. Informaciją apie gylio reguliavimo ribotuvo įrankio naudojimą rasite ant pakuotės.

2. Naudokite plokščią dildę likučiams šalinti nuo gylio

reguliavimo ritinėlio viršutinės dalies. Ribotuvas yra tinkamas, kai dilde traukiant per šabloną, nesijaučia jokio pasipriešinimo. Pjūklo grandinės įtempimas Pasižymėkite: Dažnai tikrinkite naujos pjūklo grandinės įtempimą jos įdirbimo laikotarpiu.

1. Atlaisvinkite kreipiančiosios juostos veržles,

laikančias sankabos gaubtą. Naudokite kombinuotąjį veržliaraktį. (Pav. 73)

2. Kuo tvirčiau ranka priveržkite kreipiančiosios juostos

3. Pakelkite kreipiančiosios juostos priekį ir įtempkite

pjūklo grandinę priverždami grandinės įtempimo varžtą. Naudokite kombinuotąjį veržliaraktį. Veržkite pjūklo grandinę, kol ji standžiai priglus prie kreipiančiosios juostos apatinės briaunos. (Pav. 74)

4. Priveržkite kreipiančiosios juostos veržles

kombinuotuoju veržliarakčiu, tuo pačiu metu keldami kreipiančiosios juostos galą aukštyn. (Pav. 75)

5. Įsitikinkite, kad galite lengvai patraukti pjūklo

grandinę ranka ir kad ji nėra nukarusi žemyn. (Pav. 76) Pjovimo įrangos tepimas Pjovimo grandinės tepimo patikrinimas Kaskart, kai pildote kurą, patikrinkite grandininio pjūklo tepimą.

1. Užveskite gaminį ir leiskite jam veikti 3/4 visų

apsukų. Nukreipkite kreipiančiosios juostos galą į šviesų paviršių, esantį beveik 20 cm (8 col.) atstumu.

2. Po 1 minutės veikimo ant šviesaus paviršiaus

turėtumėte matyti alyvos paliktą liniją.

3. Jei alyvos linijos praėjus 1 minutei nematote,

išvalykite kreipiančiosios juostos alyvos kanalą. Išvalykite kreipiančiosios juostos briaunos tarpelį. Įsitikinkite, kad kreipiančiosios juostos priekinė varomoji žvaigždutė sukasi laisvai ir kad tepimo anga neužsikimšusi. Išvalykite ir sutepkite priekinę varomąją žvaigždutę.

4. Užveskite gaminį ir leiskite jam veikti 3/4 visų

apsukų. Nukreipkite juostos galą į šviesų paviršių, esantį beveik 20 cm (8 col.) atstumu.

5. Po 1 minutės veikimo ant šviesaus paviršiaus

turėtumėte matyti alyvos paliktą liniją.

6. Jei alyvos linijos praėjus 1 minutei nematote,

kreipkitės į patvirtintą pardavėją. Transportavimas

• Transportuodami ant pjovimo įtaiso uždėkite transportavimo apsaugą, kad nesusižeistumėte.

• Pasirūpinkite, kad transportuojant gaminys negalėtų judėti. Laikymas

• Kai gaminys nenaudojamas, visada saugiai padėkite jį. Pratekėjimai ir garai iš gaminio gali susiliesti su kibirkštimis, atvira liepsna iš elektros įrangos, elektrinių vejapjovių, relių / jungiklių, šildytuvų ir pan.

• Kurą visada laikykite tam pritaikytoje talpykloje.

• Jei gaminys bus laikomas nenaudojamas ilgesnį laikotarpį, ištuštinkite kuro ir grandinės alyvos bakelius. Tinkamai utilizuokite panaudotus skysčius.

• Laikymo nenaudojant metu ant pjovimo įtaiso uždėkite transportavimo apsaugą, kad nesusižeistumėte.

• Prieš padėdami saugoti, nuimkite uždegimo žvakės antgalį nuo uždegimo žvakės ir įjunkite grandinės stabdį. Techniniai duomenys gaminys 130 (H13038HV) 135 Mark II (H13038HV) Variklio specifikacija Cilindro darbinis tūris cm

Greitis tuščiąja eiga min

kW 1,5 1,6 Išmetalų filtro charakteristikų ilgaamžiškumo lai- kotarpis

Triukšmo ir vibracijos duomenys Ekvivalentiškas vibracijos lygis (ahv, eq) kairio- joje rankenoje

3,72 3,72 Ekvivalentiškas vibracijos lygis (ahv, eq) deši- niojoje rankenoje

dB (A) 116 116 Garso galios lygis, išmatuotas

dB (A) 114 114 Garso slėgio lygis ties operatoriaus ausimis

ml/min 9 9 Alyvos siurblio tipas — Automatinis Automatinis Pjūklo grandinė ir kreipiančioji juosta Standartinės kreipiančiosios juostos ilgis cm (col.) 35–40 (14–16) 35–40 (14–16) Rekomenduojamas kreipiančiosios juostos ilgis cm (col.) 35–40 (14–16) 35–40 (14–16) Naudingasis pjūklo ilgis cm (col.) 33–38 (13–15) 33–38 (13–15) Maksimalus pjūklo grandinės greitis m/s 22,3 22,3 Pjūklo grandinės žingsnis mm (col.) 9,52 (3/8) 9,52 (3/8) Varančiųjų narelių storis (tarpmatis) mm (col.) 1,3 (0,050) 1,3 (0,050)

Ekvivalentiškas vibracijos lygis apskaičiuojamas kaip vibracijos lygių įvairiomis darbo sąlygomis dinaminės svertinės energijos suma. Pateiktuose atitinkamo vibracijos lygio duomenyse yra 1,5 m/s

tipiška statistinė sklaida (standartinis nuokrypis).

Ekvivalentiškas vibracijos lygis apskaičiuojamas kaip vibracijos lygių įvairiomis darbo sąlygomis dinaminės svertinės energijos suma. Pateiktuose atitinkamo vibracijos lygio duomenyse yra 1,5 m/s

tipiška statistinė sklaida (standartinis nuokrypis).

Triukšmas, skleidžiamas į aplinką, išmatuotas kaip triukšmo galia (L

Triukšmas, skleidžiamas į aplinką, išmatuotas kaip triukšmo galia (L

Ekvivalentiškas garso slėgio lygis apskaičiuojamas kaip skirtingų garso slėgio lygių įvairiomis darbo sąlygomis dinaminės svertinės energijos suma. Tipiška ekvivalentiško garso slėgio lygio statistinė sklaida turi standartinį 2,5 dB (A) nuokrypį.

862 - 002 - 03.12.2018 311gaminys 130 (H13038HV) 135 Mark II

(H13038HV) Varančiosios žvaigždutės tipas — Spur žvaigždutė Spur žvaigždutė Varančiosios žvaigždutės dantukų skaičius — 6 6 Priedai Kreipiančiosios juostos ir pjūklo grandinės deriniai Kreipiančioji juosta Pjūklo grandinė Ilgis Žingsnis Tarpo plotis Maksimalus juostos žvaigž- dutės dantukų skaičius Tipas Varančiųjų nar- elių skaičius 14 col. 3 / 8 col. 0,050 col. 7T Husqvarna H37 Husqvarna S93G

16 col. 56 Pjūklo grandinės galandimas ir pjūklo grandinės deriniai Grandinės tipas Apvalio- sios dildės dydis Šoninės plokštu- mos kam- pas Viršutinės plokštu- mos kam- pas Dildės krei- pimo kam- pas Gylio regu- liavimo ri- botuvo nustatymas Gylio regu- liavimo ri- botuvo da- lies nr. Galandimo šablono dalies nr. H37, S93G 5/32 col. 4,0 mm 80° 30° 0° 0,025 / 0,65 5056981-03 5052437-01 (H37) 5878090-01 (S93G) EB atitikties deklaracijos turinys Mes, „Husqvarna AB“, SE 561 82 Huskvarna, ŠVEDIJA, savo atsakomybe pareiškiame, kad pateiktas gaminys: Aprašas Benzininis grandininis pjūklas Gamintojas „Husqvarna“ Platforma / tipas / modelis Platforma H13038HV, ati- tinka modelį 130, „135 Mark II“ Aprašas Benzininis grandininis pjūklas Partija Serijos numerių data nuo

visiškai atitinka šias ES direktyvas ir reikalavimus: Direktyva / reikalavimas Aprašas 2006/42/EB „dėl mašinų“ 312 862 - 002 - 03.12.2018Direktyva / reikalavimas Aprašas 2014/30/ES „dėl elektromagnetinio su- derinamumo“ 2000/14/EB „dėl triukšmo lauke“ 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo Taikomi darnieji standartai ir (arba) techninės specifikacijos: EN ISO 12100, EN ISO 11681-1, CISPR 12, ISO 14982 Pagal 2000/14/EB direktyvos V priedą nustatytosios garso vertės pateikiamos šios instrukcijos techninių duomenų skyriuje iri pasirašytoje ES atitikties deklaracijoje. TÜV Rheinland LGA Products GmbH, notifikuotoji įstaiga dėl įrenginių (apie įrenginį pranešta pagal 0197), Tillystraße 2 - 90431 Nürnberg, Germany, atliko EB tipo patikrą pagal 2006/42/EB 12 straipsnio 3b punktą. Šio tipo patikros sertifikatas, pagal IX priedą, kaip nurodyta pasirašytoje atitikties deklaracijoje, galioja visoms gamybos vietoms ir kilmės šalims, nurodytoms gaminio etiketėje. Šis grandininis pjūklas atitinka EB tipo patikrą praėjusį pavyzdį.
