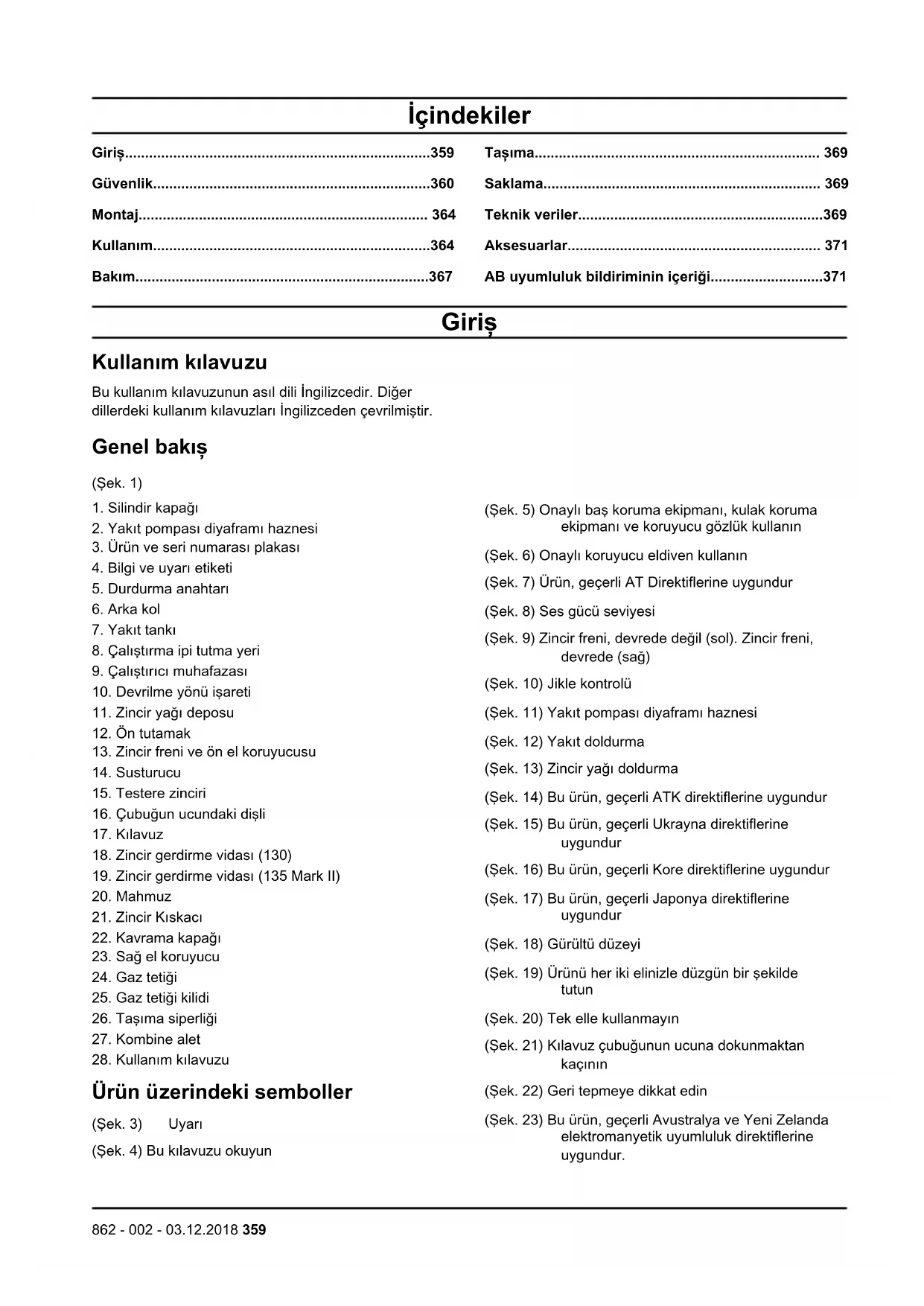

KULLANIM KILAVUZU 135 II HUSQVARNA

2. Yakıt pompası diyaframı haznesi

3. Ürün ve seri numarası plakası

4. Bilgi ve uyarı etiketi

5. Durdurma anahtarı

8. Çalıştırma ipi tutma yeri

9. Çalıştırıcı muhafazası

10. Devrilme yönü işareti

16. Çubuğun ucundaki dişli

25. Gaz tetiği kilidi

26. Taşıma siperliği

28. Kullanım kılavuzu

Ürün üzerindeki semboller (Şek. 3) Uyarı (Şek. 4) Bu kılavuzu okuyun (Şek. 5) Onaylı baş koruma ekipmanı, kulak koruma ekipmanı ve koruyucu gözlük kullanın (Şek. 6) Onaylı koruyucu eldiven kullanın (Şek. 7) Ürün, geçerli AT Direktiflerine uygundur (Şek. 8) Ses gücü seviyesi (Şek. 9) Zincir freni, devrede değil (sol). Zincir freni, devrede (sağ) (Şek. 10) Jikle kontrolü (Şek. 11) Yakıt pompası diyaframı haznesi (Şek. 12) Yakıt doldurma (Şek. 13) Zincir yağı doldurma (Şek. 14) Bu ürün, geçerli ATK direktiflerine uygundur (Şek. 15) Bu ürün, geçerli Ukrayna direktiflerine uygundur (Şek. 16) Bu ürün, geçerli Kore direktiflerine uygundur (Şek. 17) Bu ürün, geçerli Japonya direktiflerine uygundur (Şek. 18) Gürültü düzeyi (Şek. 19) Ürünü her iki elinizle düzgün bir şekilde tutun (Şek. 20) Tek elle kullanmayın (Şek. 21) Kılavuz çubuğunun ucuna dokunmaktan kaçının (Şek. 22) Geri tepmeye dikkat edin (Şek. 23) Bu ürün, geçerli Avustralya ve Yeni Zelanda elektromanyetik uyumluluk direktiflerine uygundur.

862 - 002 - 03.12.2018 359Not: Ürünün üzerindeki diğer semboller/etiketler, diğer

ticari alanların sertifikalandırma gereklilikleri ile ilgilidir. Plan 65 (Şek. 1) EU V UYARI: Motorun kurcalanması bu ürünün AB tip onayını geçersiz kılar. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. Güvenlik Güvenlik tanımları Aşağıdaki tanımlar, her bir sinyal kelimesinin önem derecesini belirtir. UYARI: Yaralanma tehlikesi. DİKKAT: Ürünün hasar görme tehlikesi. Not: Bu bilgiler, ürünün kullanımını kolaylaştırır. Genel güvenlik talimatları

• Ürünü doğru şekilde kullanın. Yaralanma veya ölüm, hatalı kullanımın olası sonuçlarıdır. Ürünü, yalnızca bu kılavuzda belirtilen işler için kullanın. Ürünü başka işler için kullanmayın.

• Bu kılavuzdaki talimatları okuyun, anlayın ve bu talimatlara uyun. Güvenlik sembollerine ve güvenlik talimatlarına uyun. Operatörün talimatlara ve sembollere uymaması yaralanma, hasar veya ölümle sonuçlanabilir.

• Bu kılavuzu atmayın. Ürününüzü monte etmek, çalıştırmak ve iyi durumda tutmak için talimatlara başvurun. Ataşmanların ve aksesuarların doğru kurulumu için talimatlara başvurun. Yalnızca onaylanmış ataşmanları ve aksesuarları kullanın.

• Hasarlı ürünü kullanmayın. Bakım takvimine uyun. Yalnızca bu kılavuzda ilgili talimatı bulduğunuz bakım çalışmalarını gerçekleştirin. Diğer tüm bakım işlerini onaylı bir servis merkezi yapmalıdır.

• Bu kılavuz, ürünü kullanırken oluşabilecek tüm durumları kapsayamaz. Dikkatli olun ve sağduyunuzu kullanın. Durumdan emin değilseniz ürünü kullanmayın veya ürün üzerinde bakım yapmayın. Bilgi almak için bir ürün uzmanına, bayinize, servis noktasına veya onaylı servis merkezine danışın.

• Ürünü monte etmeden, saklamadan veya ürün üzerinde bakım yapmadan önce buji kablosunun bağlantısını kesin.

• Orijinal özellikleri değiştirilmişse ürünü kullanmayın. Üreticinin onayı olmadan ürünün bir parçasını değiştirmeyin. Yalnızca üretici tarafından onaylanmış parçaları kullanın. Hatalı bakım çalışmaları, yaralanma veya ölümle sonuçlanabilir.

• Motordan çıkan egzoz dumanlarını solumayın. Egzoz dumanlarını, zincir yağı dumanlarını ve talaşı uzun süre solumanız halinde sağlık riski meydana gelebilir.

• Ürünü kapalı yerlerde veya yanıcı maddelerin yakınında çalıştırmayın. Egzoz dumanları sıcaktır ve bir yangına neden olabilecek kıvılcımlar içerebilir. Yeterli hava akışı olmaması, nefessiz kalma veya karbon monoksit nedeniyle yaralanma ya da ölümle sonuçlanabilir.

• Bu ürün çalışırken elektromanyetik bir alan oluşturur. Elektromanyetik alan, tıbbi implantlara zarar verebilir. Ürünü kullanmadan önce doktorunuzla ve tıbbi implant üreticinizle iletişime geçin.

• Ürünü, bir çocuğun kullanmasına izin vermeyin.

• Talimatlar hakkında bilgisi olmayan birinin ürünü kullanmasına izin vermeyin.

• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

• Ürünü, çocukların ve onaylanmayan kişilerin ulaşamayacağı bir yere kilitleyin.

• Ürün, nesneleri fırlatarak yaralanmaya sebep olabilir. Yaralanma veya ölüm riskini azaltmak için güvenlik talimatlarına uyun.

• Motor açıkken üründen uzaklaşmayın. Motoru durdurun ve zincirin dönmediğinden emin olun.

862 - 002 - 03.12.2018• Oluşabilecek kazalardan operatör sorumludur.

• Ürünü kullanmadan önce parçaların hasarlı olmadığından emin olun.

• Ulusal veya yerel yasalara uyun. Bazı koşullarda bu yasalar, ürünün kullanımını önleyebilir veya kısıtlayabilir. Kullanım için güvenlik talimatları

• Ürünün aralıksız ya da düzenli olarak kullanılması "beyaz parmak" hastalığına veya titreşim kaynaklı benzer tıbbi sorunlara yol açabilir. Ürünü aralıksız ya da düzenli olarak kullanıyorsanız ellerinizin ve parmaklarınızın durumunu inceleyin. Ellerinizde ya da parmaklarınızda renk solması, ağrı, karıncalanma veya hissizlik varsa çalışmayı bırakın ve derhal bir doktora gidin.

• Ürünü kullanmadan önce ürünün tamamen monte edildiğinden emin olun.

• Ürün, nesnelerin fırlatılmasına neden olabilir; bu durum gözlere zarar verebilir. Ürünü kullanırken daima onaylı koruyucu gözlük kullanın.

• Dikkatli olun; çalışma sırasında bir çocuk siz fark etmeden ürüne yaklaşabilir.

• Çalışma alanında insanlar varsa ürünü çalıştırmayın. Çalışma alanına biri girerse ürünü durdurun. (Şek. 24)

• Her zaman ürünün kontrolünün sizde olduğundan emin olun.

• Ürün iki elle çalıştırılmalıdır. Ürünü tek elle kullanmayın. Motorlu testerenin tek elle kullanılması, operatörün, çalışanların, çevredekilerin veya bunların tümünün ağır yaralanmasına neden olabilir.

• Ön tutma yerini sol elinizle, arka tutma yerini sağ elinizle tutun. Ürünü vücudunuzun sağ tarafında tutun. (Şek. 25)

• Ürünü yorgun, hasta veya alkol ya da ilaç etkisi altında olduğunuzda çalıştırmayın.

• Bir kaza oluşması durumunda yardım alamayacak durumdaysanız ürünü kullanmayın. Kullanmaya başlamadan önce diğer kişilere ürünü çalıştıracağınızı bildirin.

• Güvenlik alanında hiçbir insan veya hayvan bulunmadığından emin olmadan ürünle dönüş yapmayın.

• Çalışmaya başlamadan önce çalışma alanındaki tüm istenmeyen nesneleri kaldırın. Zincir bir nesneye çarparsa nesne fırlayabilir ve yaralanmaya veya hasara neden olabilir. İstenmeyen nesneler, zincirin etrafına dolanabilir ve hasara neden olabilir.

• Sis, yağmur, kuvvetli rüzgar, yıldırım düşme riski gibi veya diğer kötü hava koşullarında ürünü kullanmayın. Kötü hava nedeniyle, kaygan yüzeyler gibi tehlikeli koşullar oluşabilir.

• Rahatça hareket edebildiğinizden ve dengeli bir pozisyonda çalışabildiğinizden emin olun.

• Ürünü kullanırken düşme ihtimaliniz olmadığından emin olun. Ürünü kullanırken eğilmeyin.

• Ürünü daima iki elinizle tutun. Ön tutma yerini sol elinizle, arka tutma yerini sağ elinizle tutun. Ürünü vücudunuzun sağ tarafında tutun.

• Motor çalışmaya başladığında jikle kontrolü jikle konumundaysa testere zinciri dönmeye başlar.

• Ürünü taşımadan önce motoru durdurun.

• Motor açıkken ürünü yere koymayın.

• Üründeki istenmeyen maddeleri almadan önce motoru durdurun. Siz veya yardımcınız kesilen malzemeleri temizlemeden önce zincirin durmasını bekleyin.

• Motorlu testereyi ağaçtayken kullanmayın. Ürünün ağaç üzerindeyken kullanılması yaralanmaya neden olabilir. (Şek. 26)

• Başlatma sırasında testere zincirinin size değme riskini azaltmak için ürün çalıştırıldığında zincir freni devrede olmalıdır. (Şek. 27)

• Geri tepme, operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir. Riski azaltmak için geri tepmenin sebeplerini ve bunları nasıl önleyebileceğinizi bilmeniz gerekir.

• Ciddi yaralanmalara veya ölüme yol açabilecek geri tepme ve diğer kuvvet risklerini azaltmak için tüm güvenlik talimatlarına uyun.

• Testere zincirinin gevşemediğinden emin olmak için zincir gerginliğini düzenli olarak ayarlayın. Gevşek zincir yerinden çıkabilir ve ciddi yaralanmaya veya ölüme neden olabilir.

• Ağaçları yanlış bir prosedür uygulayarak devirmeyin. Bu, kişilerin yaralanmasına, hizmet hattına çarpmasına veya mal zararına neden olabilir.

• Kesilen ağaç büyük ihtimalle yokuş aşağı yuvarlanacağı için operatörün arazinin yokuş yukarı kısmında kalması gerekir. (Şek. 28)

• Kesmeye başlamadan önce geri çekilme yolunuzu planlayıp hazırlayın. Geri çekilme yolunuz devrilme yönünden yaklaşık 135 derece uzakta olmalıdır.

• 2. Geri çekilme yolu

• 3. Devrilme yönü (Şek. 29)

• Ürünü taşımadan önce her zaman motoru durdurun.

• Ayağınızı yere sıkıca bastığınızdan ve ağırlığınızı eşit olarak dağıttığınızdan emin olun. (Şek. 30)

• Ürünü yalnızca ayaklarınızın yere sağlam bastığı durumlarda çalıştırın. Ayaklarınızın yere sağlam basmadığı durumlarda çalıştırma, operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir. Ürünü merdiven veya ağaç üzerindeyken kullanmayın. (Şek. 31)

862 - 002 - 03.12.2018

361Geri tepme, kayma, sıçrama ve düşme Ürünün güvenli bir şekilde kontrol edilmesini farklı güçler etkileyebilir.

• Kayma, kılavuz çubuğunun ağaçta hızla hareket etmesidir.

• Sıçrama, kılavuz çubuğunun ağaçtan ayrılarak tekrar tekrar ağaca temas etmesidir.

• Düşme, kesim yapıldıktan sonra ürünün yere düşmesidir. Bu, hareket eden zincirin vücudun bir kısmına veya diğer nesnelere temas etmesine neden olarak yaralanma ya da hasara yol açabilir.

• Geri tepme, kılavuz çubuğunun uç kısmının nesnelere değmesi ve arkaya, yukarıya veya aniden öne doğru hareket etmesidir. Geri tepme, kesim sırasında ağacın kapanıp testere zincirini sıkıştırdığında da meydana gelir. Ürünün ağaçtaki bir nesneye temas etmesi kontrol kaybıyla sonuçlanabilir. (Şek. 32)

• Döner Geri Tepme, hareket halindeki zincirin, kılavuz çubuğunun üst kısmındaki bir nesneye değmesiyle meydana gelebilir. Bu, zincirin nesneye gömülmesine ve hemen durmasına neden olabilir. Sonuç, kılavuz çubuğunun operatörün bulunduğu yönde yukarı ve arkaya doğru hareket etmesine neden olan çok hızlı bir ters tepkidir. (Şek. 33)

• Sıkışma Sonucu Geri Tepme, kesim sırasında testere zinciri aniden durduğunda meydana gelebilir. Ağaç kapanıp kılavuz çubuğunun üst kısmı boyunca hareketli testere zincirini sıkıştırır. Zincirin aniden durması zincir gücünü tersine döndürür ve ürünün zincirin dönme yönünün tersine hareket etmesine neden olur. Ürün operatörün bulunduğu yönde arkaya doğru hareket eder. (Şek. 34)

• Çekme, hareketli zincir kılavuz çubuğunun alt kısmı boyunca ağaç içindeki bir nesneye değip testere zinciri aniden durduğunda meydana gelebilir. Aniden durma, ürünü ileriye ve operatörden uzağa doğru çekerek operatörün kolayca kontrolü kaybetmesine neden olabilir. (Şek. 35) Ürünü kullanmadan önce farklı güçleri ve bunların nasıl önleneceğini anladığınızdan emin olun. Bkz. Geri tepme, kayma, sıçrama ve düşmeyi önlemek için sayfada: 362

Geri tepme, kayma, sıçrama ve düşmeyi önlemek için

• Motor çalışırken ürünü sıkıca tuttuğunuzdan emin olun. Sağ elinizi arka tutma yerinde ve sol elinizi ön tutma yerinde tutun. Başparmağınız ve diğer parmaklarınızla tutma yerlerini sıkıca tutun. Bırakmayın.

• Kesim sırasında ve ağaç yere düştükten sonra ürünün kontrolünüzde olmasını sağlayın. Kesim yapıldıktan sonra ürünün ağırlığıyla aşağı düşmesine izin vermeyin.

• Kesim yaptığınız alanda engel bulunmadığından emin olun. Ürünü kullanırken kılavuz çubuğunun uç kısmını bir kütüğe, dala veya diğer engellere değdirmeyin. (Şek. 36)

• Yüksek motor hızında kesin.

• Uzanmayın veya omuz hizasından yüksekte kesim yapmayın. (Şek. 37)

• Üreticinin testere zinciriyle ilgili bileyleme ve bakım talimatlarına uyun.

• Yalnızca üreticinin belirttiği kılavuz çubuklarını ve testere zincirlerini kullanın.

• Derinlik ölçeği çok büyük ayarlanırsa geri tepme riski artar. Kişisel koruyucu ekipman

• Ürünü kullanırken her zaman doğru kişisel koruyucu ekipmanları kullanın. Kişisel koruyucu ekipman, kaza olursa yaralanma derecesini azaltır ancak bu olasılığı ortadan kaldırmaz.

• Testere zincirine takılabilecek bol giysiler giymeyin.

• Onaylı koruyucu baret kullanın.

• Ürünü kullanırken daima onaylı bir koruyucu kulaklık takın. Uzun süre gürültüye maruz kalmak işitme kaybına neden olabilir.

• Uçan nesnelerin neden olacağı yaralanma riskini azaltmak için koruyucu gözlük veya yüz vizörü kullanın. Bu ürün, ağaç yongaları ve küçük ağaç parçaları gibi nesnelerin büyük bir kuvvetle hareket etmesine neden olabilir. Bu, gözler de dahil, ciddi yaralanmayla sonuçlanabilir.

• Motorlu testere korumalı eldiven kullanın.

• Motorlu testere korumalı pantolon kullanın.

• Motorlu testere korumalı, çelik parmak uçlu ve kaymaz tabanlı botlar kullanın.

• Yakınınızda bir ilk yardım kiti bulunduğundan emin olun.

• Susturucu, kılavuz çubuğu ve testere zincirden veya başka kaynaklardan kıvılcım çıkabilir. Orman yangınlarının önlenmesine yardımcı olmak için her zaman yanınızda yangın söndürücü araçlar ve kürek bulundurun. Ürün üzerindeki koruyucu cihazlar

• Ürünü, hasarlı koruyucu ekipmanla kullanmayın. Ürün hasar görürse onaylı bir servis merkeziyle görüşün. Durdurma anahtarını kontrol etmek için

1. Motoru başlatın. Bkz.

Motoru çalıştırmadan önce sayfada: 365

2. Durdurma anahtarını durma konumuna getirdiğinizde

motorun durduğundan emin olun.

862 - 002 - 03.12.2018Gaz tetiği kilidini kontrol etmek için

1. Gaz tetiği kilidini (A) serbest bıraktığınızda gaz

tetiğinin (B) rölantide kilitlendiğinden emin olun (Şek. 38).

2. Gaz tetiği kilidine (A) basın ve kilidi serbest

bıraktığınızda ilk konumuna döndüğünden emin olun.

3. Gaz tetiğine (B) basın ve tetiği serbest bıraktığınızda

ilk konumuna döndüğünden emin olun.

4. Motoru çalıştırın ve tam gaz verin.

5. Gaz tetiğini serbest bırakın ve testere zincirinin

durup durmadığını kontrol edin.

6. Testere zinciri rölantide dönüyorsa testere zinciri

durana kadar rölanti vidasını saat yönünün tersine çevirin. Siperlik Siperlik, nesnelerin operatöre doğru fırlatılmasını engeller. Ayrıca testere zincirinin yanlışlıkla operatöre değmesini de engeller.

• Siperliğin ürünle birlikte kullanılmasına izin verildiğinden emin olun.

• Ürünü siperliksiz kullanmayın.

• Siperliğin zarar görmemiş olduğundan emin olun. Aşınmışsa veya çatlak varsa siperliği değiştirin. Yakıt güvenliği

• Ürünün üzerinde yakıt veya motor yağı varsa ürünü çalıştırmayın. İstenmeyen yakıtı/yağı temizleyin ve ürünün kurumasını bekleyin. Üründeki istenmeyen yakıtı temizleyin.

• Kıyafetlerinize yakıt bulaşırsa kıyafetlerinizi hemen değiştirin.

• Vücudunuza yakıt bulaştırmayın; bu, yaralanmaya sebep olabilir. Vücudunuza yakıt bulaşırsa yakıtı temizlemek için su ve sabun kullanın.

• Ürüne ya da vücudunuza yağ veya yakıt dökerseniz motoru çalıştırmayın.

• Motorda sızıntı varsa ürünü çalıştırmayın. Motorda sızıntı olup olmadığını düzenli olarak kontrol edin.

• Yakıtla uğraşırken dikkatli olun. Yakıt yanıcı ve dumanlar patlayıcıdır; yaralanmalara veya ölüme sebep olabilir.

• Yaralanmaya sebep olabileceğinden yakıt dumanını solumayın. Yeterli hava akışı olduğundan emin olun.

• Yakıtın veya motorun yakınında sigara içmeyin.

• Yakıtın veya motorun yakınına sıcak nesneler koymayın.

• Motor açıkken yakıt eklemeyin.

• Yakıtı yenilemeden önce motorun soğuduğundan emin olun.

• Yakıtı yenilemeden önce yakıt tankı kapağını yavaşça açın ve basıncı dikkatlice tahliye edin.

• Kapalı bir alanda motora yakıt eklemeyin. Nefessiz kalma veya karbon monoksit nedeniyle yeterli hava akışının olmaması yaralanmaya veya ölüme sebep olabilir.

• Yakıt tankı kapağını dikkatlice sıkın; aksi takdirde yangın çıkabilir.

• Çalıştırmadan önce ürünü, yakıt tankını doldurduğunuz konumdan en az 3 m (10 ft) uzağa taşıyın.

• Yakıt tankına çok fazla yakıt doldurmayın.

• Ürünü veya yakıt konteynerini taşırken sızıntı olmadığından emin olun.

• Ürünü veya bir yakıt konteynerini açık ateşin, kıvılcımın veya pilot alevinin olduğu bir alana koymayın. Depolama alanında açık alev olmadığından emin olun.

• Yakıtı taşırken veya depolarken yalnızca onaylı konteynerleri kullanın.

• Ürünü uzun süre saklamadan önce yakıt tankını boşaltın. Yakıtın nereye atılacağı konusunda yerel yasalara uyun.

• Ürünü uzun süre saklamadan önce temizleyin.

• Motorun kazara çalışmasını engellemek için ürünü saklamadan önce buji kablosunu çıkarın. Bakım için güvenlik talimatları

• Ürüne bakım yapmadan (karbüratör ayarlamaları dahil değildir) önce bujiyi sökün.

• Ürüne uygulanan tüm servis işlemlerinin yetkili bir bayi tarafından yapılmasını sağlayın ( Bakım sayfada: 367 bölümündeki görevler dahil değildir).

• Gaz tetiği bırakıldığında testere zincirinin durduğundan emin olun.

• Tutma yerlerini kuru ve temiz tutun; üzerinde yağ veya yakıt karışımı bulunmadığından emin olun.

• Kapakların ve bağlama parçalarının doğru bir şekilde sıkılmış olduğundan emin olun.

• Onaylı olmayan değişim bileşenleri veya güvenlik araçlarının çıkarılması ürünün hasar görmesine neden olabilir. Bu, operatörün veya çevredekilerin yaralanmasına da neden olabilir. Yalnızca önerilen aksesuarları ve yedek parçaları kullanın. Ürünü değiştirmeyin.

• Güvenli ve yüksek performans için testere zincirini keskin ve temiz tutun.

• Aksesuar değiştirme ve yağlama talimatlarına uyun.

• Üründe hasarlı parçalar olup olmadığını kontrol edin. Ürünü daha fazla kullanmadan önce, hasarlı siperliğin veya parçanın düzgün çalıştığından emin olun. Bozuk veya yanlış hizalanmış ve serbest hareket etmeyen parçalar olup olmadığını kontrol edin. Ürünün çalışmasını etkileyebilecek diğer şartları kontrol edin. Ürünün doğru bir şekilde takıldığından emin olun. Siperlik veya diğer hasarlı parçalar, kullanım kılavuzunda aksi belirtilmedikçe yetkili bir bayi tarafından onarılmalı ya da değiştirilmelidir.

• Çalışmadığı zamanlar ürünü kuru, yüksek veya çocukların erişemeyeceği kilitli bir yerde tutun.

862 - 002 - 03.12.2018

363• Nakliye veya depolama sırasında ürünü taşımak için nakliye siperliği veya kılıfı kullanın.

• Atık yağ kullanmayın. Atık yağ sizin için tehlikeli olabileceği gibi, ürüne ve çevreye de zarar verebilir. Montaj UYARI: Ürünü monte etmeden önce güvenlik bölümünü okuyup anlayın. Kılavuzu ve testere zincirini takma

1. Kılavuz somunlarını ve kavrama kapağını çıkarın.

Taşıma koruyucusunu (A) çıkarın. (Şek. 39)

2. Kılavuz çubuğunu kılavuz cıvatalarının üzerine

koyun. Kılavuz çubuğunu en arka konumuna yönlendirin.

3. Koruyucu eldivenleri giyin.

4. Testere zincirini tahrik dişlisinden yukarı kaldırın ve

kılavuz çubuğundaki oluğa geçirin. Kılavuz çubuğunun üst kenarından başlayın. (Şek. 40)

5. Kesici kenarlarının kılavuzun üst kenarında öne

dönük olduğundan emin olun.

6. Kavrama kapağını takın ve zincir ayarlama pimini

kılavuz çubuğundaki deliğe yönlendirin.

7. Testere zincirindeki zincir dişlilerinin tahrik dişlisine

doğru bir şekilde uyduğundan emin olun. Ayrıca testere zincirinin, kılavuz çubuğundaki oluğa doğru bir şekilde geçtiğinden emin olun.

8. Kılavuz çubuğu somunlarını elinizle sıkın.

9. Testere zincirini sıkmak için zincir gerdirme vidasını

saat yönünde döndürün. Testere zincirini kılavuzdan sarkmayacak ancak elle kolayca döndürebileceğiniz kadar sıkın. (Şek. 41) (Şek. 42)

10. Kılavuz çubuğunun ucunu kaldırın ve kombine

anahtarla kılavuz somunlarını sıkın. (Şek. 43)

• Yenisini taktıktan sonra testere zinciri alıştırılana kadar zincir gerginliğini kontrol edin.

• Zincir gerginliğini düzenli olarak kontrol edin. Doğru zincir gerginliği yüksek performans ve uzun kullanım ömrü sağlar. Kullanım UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlayın. Yakıtın kullanılması DİKKAT: Bu üründe iki devirli motor bulunur. Benzin ve iki devirli motor yağı karışımı kullanın. Karışımda doğru miktarda yağ kullandığınızdan emin olun. Yanlış benzin ve yağ oranı motora zarar verebilir. Yakıt karışımı oranı Benzin ve iki devirli motor yağı için yakıt karışımı 50:1'dir (%2) Benzin İki devirli motor yağı 1 ABD Gal. 77 ml (2,6 oz) 1 BK Gal. 95 ml (3,2 oz) 5 l 100 ml (3,4 oz) Yakıt karışımının hazırlanması

1. Doğru benzin ve motor yağı miktarını belirleyin

(karışım oranı 50:1). 30 gün içinde tüketilemeyecek miktarda yakıt karışımı hazırlamayın. Bkz. Yakıt karışımı oranı sayfada: 364

2. Benzin miktarının yarısını sıçratmayı önleyen

supapla temiz bir yakıt konteynerine ekleyin. DİKKAT: %10'dan fazla etanol konsantrasyonu (E10) içeren benzin kullanmayın. Bu, üründe hasara neden olabilir. DİKKAT: Oktan numarası 90 RON (87 AKI) değerinin altında olan benzin kullanmayın. Bu, üründe hasara neden olabilir. Not: Ürünü sık sık ve sürekli olarak yüksek motor devrinde kullanıyorsanız daha yüksek oktan numarasına sahip benzin kullanın.

3. İki devirli motor yağının tamamını yakıt konteynerine

ekleyin. DİKKAT: Her zaman hava soğutmalı, iki devirli ve yüksek kaliteli motor yağı kullanın. Diğer yağlar ürünün hasar görmesine neden olabilir.

4. İçeriğin karışması için yakıt karışımını çalkalayın.

5. Kalan benzin miktarını yakıt konteynerine ekleyin.

6. İçeriğin karışması için yakıt karışımını çalkalayın.

7. Ürünün yakıt tankını yakıt karışımıyla doldurun. Bkz.

Yakıt karışımı oranı sayfada: 364

862 - 002 - 03.12.2018Yakıt tankını doldurmak için

1. Yakıt karışımının doğru olduğundan ve supabı

sıçratmayı önleyen bir yakıt konteynerinde olduğundan emin olun.

2. Konteynerde yakıt varsa istenmeyen yakıtı boşaltın

ve konteynerin kurumasını bekleyin.

3. Yakıt tankı kapağının etrafındaki bölgenin temiz

olduğundan emin olun.

4. Yakıt tankı kapağını çıkarın. (Şek. 44)

5. Yakıt karışımını yakıt tankına eklemeden önce yakıt

konteynerini çalkalayın.

6. Yakıt tankı kapağını tekrar yerine takın.

Testere zincirini yağlama Ürünün otomatik yağlama sistemi vardır. Yalnızca doğru zincir yağını kullandığınızdan emin olun ve talimatlara uyun.

1. Bitkisel bazlı testere zinciri yağı veya standart bir

zincir yağı kullanın.

2. Testere zinciri yağ tankının kapağının yanındaki

alanın temiz olduğundan emin olun.

3. Testere zinciri yağı tankının kapağını çıkarın.

4. Testere zinciri yağ tankını tavsiye edilen zincir

5. Testere zinciri yağ tankının kapağını tekrar takın.

Motoru çalıştırmadan önce

• Üründe eksik, hasarlı, gevşek veya aşınmış parçalar olup olmadığını kontrol edin.

• Gaz tetiği kilidinin ve gaz kontrolünün düzgün çalışıp çalışmadığını kontrol edin.

• Durdurma düğmesinin düzgün çalışıp çalışmadığını kontrol edin.

• Üründe yakıt sızıntısı olup olmadığını kontrol edin.

• Testere zincirinin keskinlik ve gerginliğini kontrol edin. Soğuk motoru çalıştırma

1. Zincir frenini etkinleştirmek için ön el koruyucusunu

ileri hareket ettirin. (Şek. 45)

2. Jikle kontrolünü dışarı ve yukarı doğru çekin.

3. Yakıt pompası diyaframı haznesine 6 kez basın.

4. Sol elinizle ürünün gövdesini zeminin üzerinde tutun.

5. Sağ ayağınızı arka tutma yerine koyun.

6. Çalıştırma ipinin tutma yerini sağ elinizle, direnç

hissedinceye kadar yavaşça çekin.

7. Daha sonra çalıştırma ipi tutma yerini kuvvetle çekin.

(Şek. 47) DİKKAT: Motor durana kadar çalıştırma ipini çekmeyin. Tamamen çekilmiş durumdayken çalıştırma ipini bırakmayın. Çalıştırma ipini yavaşça serbest bırakın. Bu talimatlara uymamanız motora zarar verebilir. Not: Motoru çalıştırırken gaz tetiğini çekmeyin.

8. Motor çalışana veya çalışmayı deneyene kadar

çalıştırma ipi tutma yerini çekmeye devam edin (en fazla 3 kere çekin).

9. Motor çalışırsa veya çalışmayı denerse jikle

kontrolünü aşağı doğru itin. (Şek. 48)

10. Motor çalışana kadar çekmeye devam edin.

11. Arka tutma yerini sağ elinizle, ön tutma yerini sol

12. Zincir frenini devre dışı bırakmak için hemen ön el

koruyucusunu ön tutma yerinin yönünde arkaya doğru çekin. (Şek. 27) Not: Zincir hareket edecektir.

13. Yükseltilmiş rölantide 20 ila 30 saniye çalıştırın.

14. Normal rölantiyi ayarlamak için gaz tetiğini hafifçe

15. Normal rölantide 20 ila 30 saniye çalıştırın.

Sıcak motoru çalıştırma

1. Zincir frenini etkinleştirmek için ön el koruyucusunu

ileri hareket ettirin. (Şek. 45)

2. Jikle kontrolünü dışarı ve yukarı doğru çekin.

3. Yakıt pompası diyaframı haznesine 6 kez basın.

4. Jikle kontrolünü aşağı doğru itin. (Şek. 48)

5. Sol elinizle ürünün gövdesini zeminin üzerinde tutun.

6. Sağ ayağınızı arka tutma yerine koyun.

7. Çalıştırma ipinin tutma yerini sağ elinizle, direnç

hissedinceye kadar yavaşça çekin.

8. Daha sonra çalıştırma ipi tutma yerini kuvvetle çekin.

(Şek. 47) DİKKAT: Motor durana kadar çalıştırma ipini çekmeyin. Tamamen çekilmiş durumdayken çalıştırma ipini bırakmayın. Çalıştırma ipini yavaşça serbest bırakın. Bu talimatlara uymamanız motora zarar verebilir. Not: Motoru çalıştırırken gaz tetiğini çekmeyin.

9. Motor çalışana kadar çalıştırma ipi kolunu çekin.

10. Arka tutma yerini sağ elinizle, ön tutma yerini sol

36511. Zincir frenini devre dışı bırakmak için hemen ön el koruyucusunu ön tutma yerinin yönünde arkaya doğru çekin. (Şek. 27) Not: Zincir hareket edecektir.

12. 10 ila 15 saniye bekleyin.

13. Normal rölantiyi ayarlamak için gaz tetiğini hafifçe

Yakıt çok sıcak olduğunda motoru çalıştırmak için Ürün çalışmazsa yakıt çok sıcak olabilir. Not: Her zaman yeni yakıt kullanın ve sıcak havada çalışma süresini azaltın.

1. Ürünü doğrudan güneş ışığından uzakta serin bir

2. Ürünün en az 20 dakika soğumasını bekleyin.

3. Yakıt pompası diyaframı haznesine 10-15 saniye

boyunca tekrar tekrar basın.

4. Soğuk motoru çalıştırma prosedürüne uyun. Bkz.

Soğuk motoru çalıştırma sayfada: 365

Motorun durdurulması

• Motoru durdurmak için durdurma anahtarına basın. Not: Durdurma düğmesi, otomatik olarak ilk konumuna geri döner. Mahmuz kullanma Mahmuz, kesme işlemi esnasında ağacı tutar. Mahmuz, motor gövdesiyle kılavuz arasında bir hareket eksenidir.

1. Mahmuzun alt ucunu doğru devirme kenarı

genişliğinde yerleştirin.

2. Ön tutma yerini sol elinizle itin ve arka tutma yerini

sağ elinizle kaldırın.

3. Doğru devirme kenarı genişliğini elde edene kadar

testereyle kesin. Not: Devirme kenarı eşit kalınlıkta olmalıdır.

4. Çapın yarısından fazlasını kesip testere kesiğine

devirme kamasını yerleştirin. Ağacı devirmek için

1. Ağaçtaki toprak, taş, gevşek ağaç kabukları, çivi,

zımba ve telleri çıkartın.

2. Düşme yönüne dik olarak ağaç çapının 1/3'ü

oranında bir çentik açın. (Şek. 49)

3. Alt yatay çentik kesimini yapın. Bu, ikinci çentik

açıldığında testere zincirinin veya kılavuz çubuğunun sıkışmasını önlemeye yardımcı olur.

4. Arkaya devirme kesiğini (X) yatay çentik kesiğinden

en az 50 mm (2 inç) yükseğe yapın. Eklem olacak kadar ağaç kalması için arkaya devirme kesiğinin yatay çentik açma kesiğine paralel olmasını sağlayın. Eklemi tamamen kesmeyin. Eklem tahtası, ağacın dönerek yanlış yönde düşmesini önler. (Şek.

5. Arkaya devirme kesiği ekleme yaklaştıkça ağaç

düşmeye başlar. Ağacın doğru yönde düşebildiğinden, arkaya doğru sallanarak testere zincirini sıkıştırmadığından emin olun. Bunu önlemek için arkaya devirme kesiği tamamlanmadan kesimi durdurun. Kesiği açmak ve ağacın gereken düşme hattı boyunca düşmesini sağlamak için tahta veya alüminyum kamalar kullanın. (Şek. 52)

6. Ağaç düşmeye başladığında, ürünü kesikten çıkarın.

Motoru durdurun, ürünü yere koyun ve planlanan kaçış yolunu kullanın. Yukarıdan düşen parçalara dikkat edin ve bastığınız yere bakın. (Şek. 53) Ağacı parçalamak için

1. Kütüğü yerden ayırmak için büyük parçalar kullanın.

2. Küçük dalları tek seferde kesin. (Şek. 54)

3. Testere zincirinin veya kılavuz çubuğunun

sıkışmasını önlemek için gergin dalları alttan üste doğru kesin. Kütük doğramak için DİKKAT: Testere zincirinin yere değmesine izin vermeyin.

• Kütüğün boydan boya desteği varsa üst kısmından kesin (üstten doğrama olarak bilinir). (Şek. 55)

• Kütüğün bir ucunda destek varsa alt kısmından çapının 1/3'ünü kesin (alttan doğrama olarak bilinir).

• Kütüğün iki ucunda da destek varsa üstten çapın 1/3'ünü kesin. Kesiği ilk kesiğe temas edecek şekilde kütüğün 2/3'lük kısmını alttan doğrayarak tamamlayın. (Şek. 56)

• Eğimli bir yüzeyde kütük doğrama işlemi yapıyorsanız mutlaka kütüğün yokuş yukarı tarafında durun. Ürünün tamamen kontrolünüzde olmasını sağlayarak kütüğü tamamen kesin. Ardından, kesimin bitmesine doğru arka ve ön tutma yerlerini sıkıca tutarak kesme basıncını serbest bırakın. (Şek. 57)

UYARI: Ürünü temizlemeden, ürün üzerinde onarım veya bakım işlemi yapmadan önce güvenlik bölümünü okuyup anlayın. Bakım takvimi Bakım takvimine uyduğunuzdan emin olun. Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürünü her gün kullanmıyorsanız aralıklar farklı olur. Yalnızca bu kılavuzda bulunan bakım çalışmalarını gerçekleştirin. Bu kılavuzda bulunmayan diğer bakım çalışmaları için onaylı bir servis merkeziyle görüşün. Günlük bakım

• Dış yüzeyleri temizleyin.

• Gaz tetiği kilidinin ve gaz tetiğinin düzgün çalıştığından emin olun.

• Zincir frenini temizleyin ve düzgün çalıştığından emin olun.

• Zincir yakalayıcıda hasar olup olmadığını kontrol edin. Hasarlıysa zincir yakalayıcıyı değiştirin.

• Eşit bir şekilde aşınması için kılavuz çubuğunu her gün çevirin.

• Kılavuz çubuğundaki yağlama deliğinin tıkalı olmadığından emin olun.

• Kavrama kapağının altındaki talaşı ve diğer istenmeyen malzemeleri temizleyin.

• Kılavuz çubuğu oluğunu temizleyin. (Şek. 58)

• Kılavuz çubuğunun ve testere zincirinin yeterince yağlandığından emin olun.

• Testere zincirinde çatlak ve düzensiz şekilde aşınmış perçin ve bağlantılar olup olmadığını kontrol edin. Gerekirse testere zincirini değiştirin.

• Testere zincirinin doğru gerginlikte ve testere tahrik bağlantılarında çapak olup olmadığını kontrol edin. Gerekirse testere zincirini değiştirin.

• Testere zincirini bileyin. Bkz. Testere zincirini bileylemek için sayfada: 368

• Tahrik dişlisinde çok fazla aşınma olup olmadığını kontrol edin ve gerekirse değiştirin. (Şek. 59)

• Marş muhafazasının hava girişini temizleyin.

• Somun ve vidaların sıkı olduğundan emin olun.

• Kontrollerin doğru şekilde çalıştığından emin olun. Haftalık bakım

• Soğutma sisteminin düzgün çalıştığından emin olun.

• Marş ünitesinin, çalıştırma ipinin ve geri dönüş yayının düzgün çalıştığından emin olun.

• Titreşim azaltma elemanlarında hasar olmadığından emin olun. (Şek. 60)

• Kılavuz çubuğunun kenarlarındaki çapakları eğeyle giderin.

• Susturucudaki kıvılcım önleyici ızgarayı temizleyin veya değiştirin. (Şek. 61)

• Karbüratörün dış yüzeylerini ve yanındaki alanları temizleyin.

• Hava filtresini temizleyin. Hasarlı veya tamamen temizlenemeyecek kadar kirliyse yeni bir hava filtresi takın. Daha fazla bilgi için bkz. Hava filtresinin temizlenmesi sayfada: 368

• Zincir frenindeki fren balatasında aşınma olup olmadığını kontrol edin. Fren balatasının kalınlığı, en aşınmış noktada 0,6 mm'den (0,024 inç) azsa fren balatasını değiştirin. (Şek. 62)

• Kavrama merkezinde, kavrama tamburunda ve kavrama yayında aşınma olup olmadığını kontrol edin.

• Bujiyi temizleyin. Elektrot boşluğunun doğru olduğundan emin olun. (Şek. 63)

• Karbüratörün dış yüzeylerini ve yanındaki alanları temizleyin.

• Yakıt filtresini ve yakıt hortumunu kontrol edin. Gerekirse değiştirin.

• Yakıt tankını boşaltın.

• Yağ tankını boşaltın.

• Tüm kabloları ve bağlantıları kontrol edin. Yıllık bakım

• Bujiyi kontrol edin.

• Karbüratörün dış yüzeylerini ve yanındaki alanları temizleyin.

• Soğutma sistemini temizleyin.

• Kıvılcım önleyici ızgarayı kontrol edin.

• Yakıt filtresini kontrol edin.

• Yakıt hortumunda hasar olup olmadığını kontrol edin.

• Tüm kabloları ve bağlantıları kontrol edin. Aralıklı bakım

• 50 çalışma saatinden sonra, onaylı bir servis merkezinde susturucunun onarılmasını veya değiştirilmesini sağlayın.

• Şu durumlarda bujiye bakım yapın:

• motordaki güç seviyesi düşük olduğunda.

• motor zor çalıştırıldığında.

• motor, rölantide düzgün çalışmıyorsa.

862 - 002 - 03.12.2018

367• Her yakıt doldurduğunuzda testere zinciri yağlamasını kontrol edin. Bkz. Testere zinciri yağlamasını kontrol etmek için sayfada: 369

Rölantinin ayarlanması Rölantiyi ayarlamadan önce hava filtresinin temiz ve hava filtresi kapağının takılı olduğundan emin olun.

1. "T" işaretiyle belirlenen rölanti ayar vidasını, testere

zinciri dönmeye başlayana kadar saat yönünde çevirin.

2. "T" işaretiyle belirlenen rölanti ayar vidasını, testere

zinciri durana kadar saat yönünün tersine çevirin.

3. Testere zinciri dönmeye başladığında rölanti,

devirden düşük olmalıdır. Motorun her konumda sorunsuz çalışması rölantinin doğru ayarlandığı anlamına gelir. Kıvılcım önleyici ızgaranın bakımı

• Kıvılcım önleyici ızgarayı temizlemek için bir tel fırça kullanın. (Şek. 61) Bujiye bakım yapmak için DİKKAT: Önerilen bujiyi kullanın. Yedek parçanın üretici tarafından sağlanan parçayla aynı olduğundan emin olun. Yanlış buji, ürüne zarar verebilir.

1. Ürünü çalıştırmak veya kullanmak zorsa bujide

istenmeyen nesneler olup olmadığını kontrol edin. Buji elektrotlarında istenmeyen nesne riskini azaltmak için: a) Rölanti hızının doğru ayarlandığından emin olun. b) Yakıt karışımının doğru ayarlanmış olduğundan emin olun. c) Hava filtresinin temiz olduğundan emin olun.

2. Buji kirliyse bujiyi temizleyin. Elektrot boşluğunun

doğru olduğundan emin olun. (Şek. 63)

3. Gerekirse bujiyi değiştirin.

Hava filtresinin temizlenmesi

1. Hava filtresi kapağını ve hava filtresini çıkarın. (Şek.

2. Hava filtresini ılık, sabunlu suyla temizleyin.

Takmadan önce hava filtresinin kuru olduğundan emin olun.

3. Tamamen temizlenmeyecek kadar kirlenmişse hava

filtresini değiştirin. Hasar görmüş hava filtrelerini daima değiştirin. Testere zincirini bileylemek için Testere Testere zincirinin kesmeye yarayan kısmına testere adı verilir ve bu parça kesme dişiyle (A) derinlik ölçeğinden (B) oluşur. Testerenin kesim derinliği, ikisinin arasındaki yükseklik farkı olan derinlik ölçeği ayarıyla (C) belirlenir. (Şek. 65) Bir kesme dişini bilediğinizde, hatırlamanız gereken dört önemli faktör vardır:

• Eğeleme açısı. (Şek. 66)

• Kesme açısı. (Şek. 67)

• Eğe konumu. (Şek. 68)

• Yuvarlak eğe çapı. (Şek. 69) Kesme dişlerini bileme Kesme dişlerini bilemek için yuvarlak bir eğe ve eğe mastarı kullanın. Ürününüze takılan testere zincirine yönelik tavsiye edilen eğe ve mastar boyutları hakkında bilgi için Testere zinciri eğesi ve testere zinciri kombinasyonları sayfada: 371 bölümüne bakın. (Şek. 70)

1. Testere zincirinin doğru gerginlikte olduğundan emin

olun. Gerginliği doğru olmayan zincirler bir tarafa doğru hareket eder ve düzgün bir şekilde bileylenmez.

2. Bir taraftaki tüm dişlerde eğeyi kullanın. Ardından,

eğeyi iç yüzdeki kesme dişlerinde kullanın ve basıncı aksi yönde azaltın.

3. Ürünü ters tarafına çevirin ve dişlerde eğeyi kullanın.

4. Eğeyi kullanarak tüm dişlerin aynı uzunlukta

olmasını sağlayın. Kesme dişlerinin uzunluğu 4 mm'ye (5/32 inç) indiğinde aşınmış testere zincirini değiştirin. Derinlik ölçeği ayarını düzenleme Derinlik ölçeği ayarını belirlemeden önce kesme dişlerini bileyin. Bkz. Kesme dişlerini bileme sayfada: 368

Kesme dişini (A) bilediğinizde derinlik ölçeği ayarı (C) azalır. Optimum kesme performansının korunması için önerilen derinlik ölçeği ayarının elde edilmesi amacıyla derinlik ölçeğinin (B) eğelenmesi gerekir. Kendi zincirinize yönelik doğru derinlik ölçeği ayarını bulmak için Testere zinciri eğesi ve testere zinciri kombinasyonları sayfada: 371 bölümüne bakın. (Şek. 71) (Şek. 72) Not: Bu tavsiyede, kesme dişi uzunluğunun fazla azaltılmadığı varsayılmaktadır. Derinlik ölçeğini ayarlamak için düz eğe ve derinlik ölçme aracı kullanın.

1. Derinlik ölçme aracını testere zincirinin üzerine

koyun. Derinlik ölçme aracının ambalajında nasıl kullanılacağı hakkında kapsamlı bilgi bulabilirsiniz.

862 - 002 - 03.12.20182. Derinlik ölçeğinin derinlik ölçme aracından dışarı

çıkan ucunu düzeltmek için düz eğeyi kullanın. Eğeyi derinlik ölçme aracından çekerken direnç hissetmediğinizde derinlik ölçeği ayarı doğrudur. Testere zincirin gerginliğini ayarlamak için Not: Alıştırma döneminde yeni testere zincirinin gerginliğini sık sık kontrol edin.

1. Kavrama kapağını tutan kılavuz somunlarını

gevşetin. Kombine anahtarı kullanın. (Şek. 73)

2. Kılavuz çubuğu somunlarını elinizle mümkün

3. Kılavuz çubuğunun üst kısmını kaldırın ve zincir

gerdirme vidasını sıkarak testere zincirini uzatın. Kombine anahtarı kullanın. Testere zincirini kılavuz çubuğunun altından sarkmayacak kadar sıkın. (Şek. 74)

4. Kombine anahtarı kullanarak kılavuz çubuğu

somunlarını sıkın ve aynı anda kılavuz çubuğunun ucunu kaldırın. (Şek. 75)

5. Testere zincirini elinizle serbestçe çekerek

döndürebildiğinizden ve zincirin aşağı sarkmadığından emin olun. (Şek. 76) Kesme ekipmanını yağlamak için Testere zinciri yağlamasını kontrol etmek için Her yakıt doldurduğunuzda motorlu testerenin yağlamasını kontrol edin.

1. Ürünü açın ve 3/4 hızda çalıştırın. Kılavuz

çubuğunun ucunu yaklaşık 20 cm (8 inç) uzaktaki açık renkli bir yüzeye doğrultun.

2. 1 dakika çalıştırdıktan sonra, açık renkli yüzeyde bir

3. 1 dakika sonra yağ hattını göremezseniz kılavuz

çubuğunun yağ kanalını temizleyin. Kılavuz çubuğunun kenarındaki oluğu temizleyin. Kılavuz çubuğunun kılavuz makarasının serbestçe döndüğünden ve yağlama deliğinde hiçbir engel olmadığından emin olun. Uç pinyonunu temizleyin ve yağlayın.

4. Ürünü açın ve 3/4 hızda çalıştırın. Çubuğun ucunu

yaklaşık 20 cm (8 inç) uzaktaki açık renkli bir yüzeye doğrultun.

5. 1 dakika çalıştırdıktan sonra, açık renkli yüzeyde bir

6. 1 dakika sonra yağ hattını göremezseniz yetkili

bayinizle görüşün. Taşıma

• Yaralanmaları önlemek için nakliye esnasında kesme donanımına nakliye siperliğini takın.

• Nakliye esnasında ürünün hareket edemediğinden emin olun. Saklama

• Çalışmadığında, ürünü her zaman güvenli bir şekilde saklayın. Üründen çıkan sızıntılar ve dumanlar; elektrikli ekipmanlar, elektrikli çim biçme makineleri, röleler/anahtarlar, kazanlar gibi kaynaklardan gelen kıvılcımlara ve çıplak alevlere temas edebilir.

• Yakıtı her zaman onaylı bir konteynerde saklayın.

• Ürün uzun bir süre depoda kalacaksa yakıt tankını ve zincir yağı tankını boşaltın. Kullanılmış sıvıları gerektiği gibi atın.

• Yaralanmaları önlemek için depolama esnasında kesme donanımına nakliye siperliğini takın.

• Saklama öncesinde buji kapağını çıkarın ve zincir frenini etkinleştirin. Teknik veriler birim 130 (H13038HV) 135 Mark II (H13038HV) Motor teknik özellikleri

'da güç çıkışı kW 1,5 1,6 Emisyon dayanıklılığı süresi saat 125 125 Gürültü ve titreşim verileri Eşdeğer titreşim seviyesi (ahv, eq), sol tuta- cak

3,72 3,72 Eşdeğer titreşim seviyesi (ahv, eq), sağ tuta- cak

5,5 5,5 Ses gücü seviyesi, garanti edilmiş (L

dB(A) 116 116 Ses gücü seviyesi, ölçülen

dB(A) 114 114 Operatörün kulağındaki ses basıncı seviyesi

dB(A) 102 102 Ürün boyutları Ağırlık (kesme donanımı hariç) kg 4,68 (10,3) 4,68 (10,3) Yağ deposu hacmi cm

Yakıt ve yağlama sistemi 9000 dak

'da yağ pompası kapasitesi ml/dak 9 9 Yağ pompası türü — Otomatik Otomatik Testere zinciri ve kılavuz çubuğu Standart kılavuz çubuğu uzunluğu cm (inç) 35-40 (14-16) 35-40 (14-16) Önerilen kılavuz çubuğu uzunluğu cm (inç) 35-40 (14-16) 35-40 (14-16) Kullanılabilir kesme uzunluğu cm (inç) 33-38 (13-15) 33-38 (13-15) Maksimum testere zinciri hızı m/sn 22,3 22,3 Testere zinciri bakla açıklığı mm (inç) 9,52 (3/8) 9,52 (3/8) Tahrik bağlantılarının kalınlığı (kılavuz) mm (inç) 1,3 (0,050) 1,3 (0,050)

Eşdeğer titreşim seviyesi, çeşitli çalışma koşullarındaki titreşim seviyeleri için zaman ağırlıklı enerji toplamı olarak hesaplanır. Eş değer titreşim seviyesi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 1,5 m/s

Eşdeğer titreşim seviyesi, çeşitli çalışma koşullarındaki titreşim seviyeleri için zaman ağırlıklı enerji toplamı olarak hesaplanır. Eş değer titreşim seviyesi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 1,5 m/s

Çevredeki gürültü emisyonları, ses gücü (L

) olarak ölçülmüştür.

Çevredeki gürültü emisyonları, ses gücü (L

) olarak ölçülmüştür.

Eşdeğer ses basınç seviyesi, çeşitli çalışma koşullarında farklı ses basınç seviyeleri için zaman ağırlıklı enerji toplamı olarak hesaplanır. Eşdeğer ses basıncı seviyesi için tipik istatistik dağılımı, 2,5 dB(A) değerinde bir standart sapmadır. 370 862 - 002 - 03.12.2018birim 130 (H13038HV) 135 Mark II (H13038HV) Tahrik dişlisi tipi — Destek Destek Tahrik dişlisinin diş sayısı — 6 6 Aksesuarlar Kılavuz çubuğu ve testere zinciri kombinasyonları Kılavuz çubuk/uç Testere zinciri Uzunluk Aralık Ölçek Maksimum bur- un yarıçapı Tip Zincir dişlisi sayısı 14 inç 3/8 inç 0,050 inç 7 T Husqvarna H37 Husqvarna S93G

16 inç 56 Testere zinciri eğesi ve testere zinciri kombinasyonları Zincir türü Yuvarlak eğe boyutu Yan plaka açısı Üst plaka açısı Eğe kılavuz açısı Derinlik ölçeği ayarı Derinlik ölçeği par- ça no. Eğe mas- tarı parça no. H37, S93G 5/32 inç 4,0 mm 80° 30° 0° 0,025 / 0,65 5056981-03 5052437-01 (H37) 5878090-01 (S93G) AB uyumluluk bildiriminin içeriği Husqvarna AB, SE 561 82 Huskvarna, İSVEÇ olarak, sunulan ürünün tek sorumlusu olma vasfıyla aşağıdaki beyanlarda bulunmaktayız: Açıklama Benzin motorlu testere Marka Husqvarna Platform / Tür / Model 130, 135 Mark II modelini temsil eden H13038HV platformu Parti 2018 ve daha ileri tarihli seri numaraları aşağıdaki AB direktifleri ve düzenlemeleriyle tamamen uyumludur: Direktif/Düzenleme Açıklama 2006/42/AT "makinelerle ilgili" 2014/30/AB "elektromanyetik uyumlu- lukla ilgili" 2000/14/AT "açık alanda gürültüyle il- gili" 2011/65/AB "belirli tehlikeli maddelerin kısıtlanmasıyla ilgili"

862 - 002 - 03.12.2018 371Uygulanan uyumlulaştırılmış standartlar ve/veya teknik

özellikler şu şekildedir: EN ISO 12100, EN ISO 11681-1, CISPR 12, ISO 14982 2000/14/AT sayılı direktif, Ek V uyarınca, açıklanan ses değerleri bu kılavuzun teknik veriler bölümünde ve imzalı AB Uyumluluk Bildirimi'nde belirtilmiştir. Makine Alanında Onaylanmış Kuruluş (onay numarası: 0197) TÜV Rheinland LGA Products GmbH, Tillystraße
