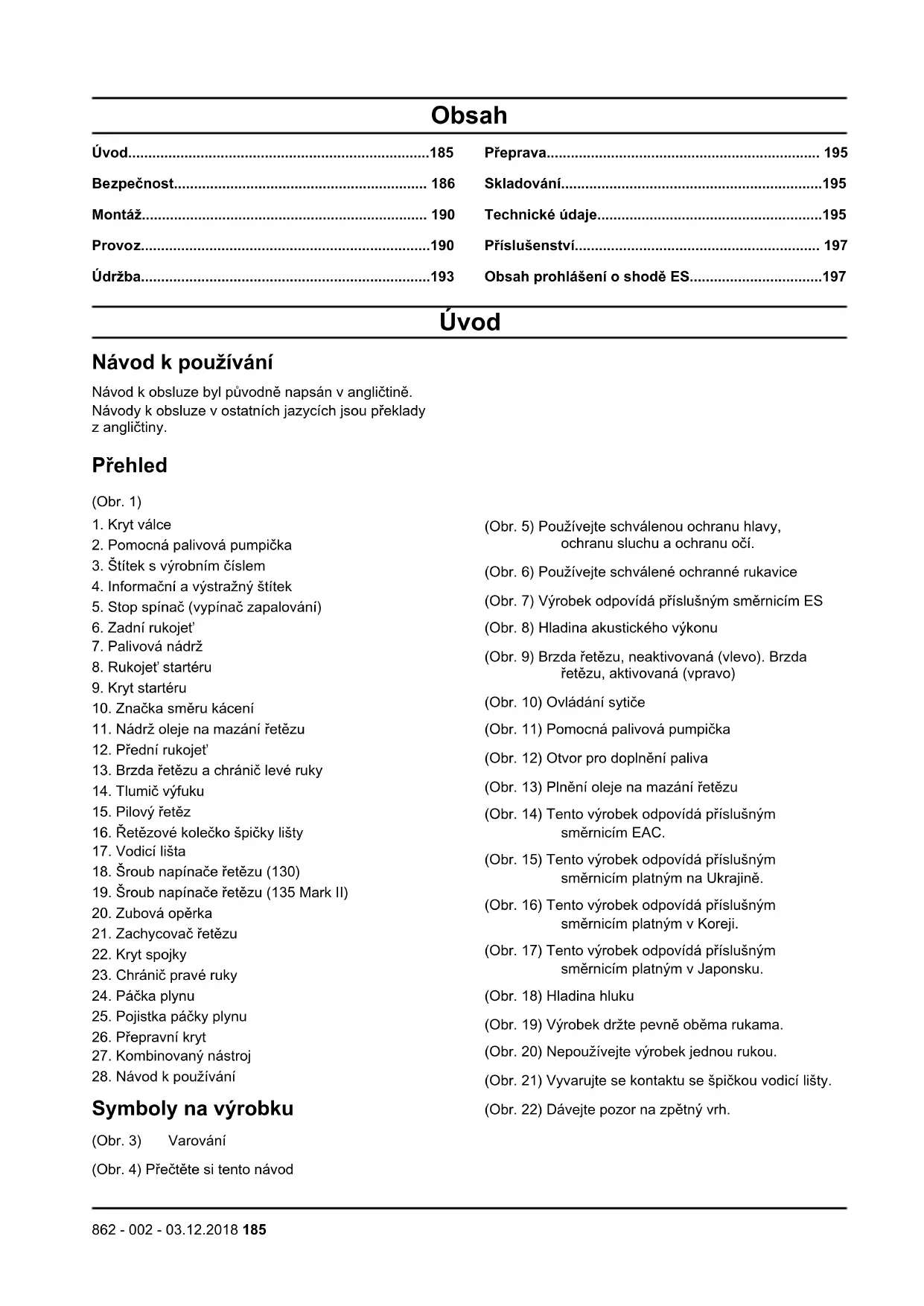

NÁVOD K OBSLUZE 135 II HUSQVARNA

CS Návod k použití 185-198

SK Návod na obsluhu 242-255

Technické údaje....195

Příslušenství.... 197

Obsah prohlášení o shodě ES....197

Úvod

Návod k používání

Návod k obsluze byl původně napsán v angličtině.

Návody k obsluze v ostatních jazycích jsou překlady z angličtiny.

Přehled

(Obr. 1)

1. Kryt válce
2. Pomocná palivová pumpička
3. Štítek s výrobním číslem
4. Informační a výstražný štítek
5. Stop spínač (vypínač zapalování)
6. Zadní rukojet'
7. Palivová nádrž
8. Rukojeť startéru
9. Kryt startéru
10. Značka směru kácení
11. Nádrž oleje na mazání řetězu
12. Přední rukojet'
13. Brzda řetězu a chránič levé ruky
14. Tlumič výfuku
15. Pilový řetěz
16. Řetězové kolečko špičky lišty
17. Vodicí lišta
18. Šroub napínače řetězu (130)
19. Šroub napínače řetězu (135 Mark II)
20. Zubová opěrka
21. Zachycovač řetězu
22. Kryt spojky
23. Chranič pravé ruky
24. Páčka plynu
25. Pojistka páčky plynu
26. Přepravní kryt
27. Kombinovaný nástroj
28. Návod k používání

Symboly na výrobku

(Obr. 3) Varování

(Obr. 4) Přečtěte si tento návod

(Obr. 5) Používejte schválenou ochranu hlavy, ochranu sluchu a ochranu očí.
(Obr. 6) Používejte schválené ochranné rukavice
(Obr. 7) Výrobek odpovídá příslušným směrnicím ES
(Obr. 8) Hladina akustického výkonu
(Obr. 9) Brzda řetězu, neaktivovaná (vlevo). Brzda řetězu, aktivovaná (vpravo)
(Obr. 10) Ovládání sytiče
(Obr. 11) Pomocná palivová pumpička
(Obr. 12) Otvor pro doplnění paliva
(Obr. 13) Plnění oleje na mazání řetězu
(Obr. 14) Tento výrobek odpovídá příslušným směrnicím EAC.
(Obr. 15) Tento výrobek odpovídá příslušným směrnicím platným na Ukrajině.
(Obr. 16) Tento výrobek odpovídá příslušným směrnicím platným v Koreji.
(Obr. 17) Tento výrobek odpovídá příslušným směrnicím platným v Japonsku.
(Obr. 18) Hladina hluku
(Obr. 19) Výrobek držte pevně oběma rukama.
(Obr. 20) Nepoužívejte výrobek jednou rukou.
(Obr. 21) Vyvarujte se kontaktu se špičkou vodicí lišty.
(Obr. 22) Dávejte pozor na zpětný vrh.

(Obr. 23) Tento výrobek odpovídá směrnici o elektromagnetické kompatibilitě platné v Austrálii a na Novém Zélandu.

Proposition 65

(Obr. 1)

EU V

VÝSTRAHA: Manipulace s motorem vede k zneplatnění typového schválení EU tohoto výrobku.

Odpovědnost za výrobek

Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavku pro další komerční oblasti.

• byl výrobek nesprávně opraven.
• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.
• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.
• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Bezpečnost

Definice týkající se bezpečnosti

Níže uvedené definice uvádí úroveň vážnosti jednotlivých signálních slov.

VÝSTRAHA: Zranění osob.

VAROVÁNÍ: Poškození výrobku.

Povšimněte si: Díky těmto informacím je používání výrobku snazší.

Obecné bezpečnostní pokyny

• Používejte výrobek správně. Nesprávné používání může mít za následek zranění nebo smrt. Výrobek používejte pouze k činnostem uvedeným v tomto návodu. K jiným činnostem výrobek nepoužívejte.
• Přečtěte si pokyny v návodu a řídte se jimi. Řídte se bezpečnostními symboly a pokyny. Pokud se obsluha nebude řídit pokyny a symboly, může dojít ke zranění, poškození nebo smrti.
• Tento návod nevyhazujte. Použijte pokyny k sestavení, k používání a udržování výrobku v dobrém stavu. Použijte pokyny k správné montáži nástavců a příslušenství. Používejte pouze schválené nástavce a příslušenství.

• Nepoužívejte poškozený výrobek. Dodržujte plán údržby. Provádějte pouze údržbu, ke které najdete pokyny v tomto návodu. Veškerou údržbu musí provádět schválené servisní středisko.

• Tento návod nemůže obsahovat všechny situace, ke kterým při používání výrobku dochází. Bud'te opatrní a používejte zdravý rozum. Výrobek nepoužívejte a neprovádějte údržbu, když si nejste jistí danou situací. Porad'te se s odborníkem, prodejcem, servisním pracovníkem nebo schváleným servisním střediskem.

• Před montáží, uskladněním nebo údržbou výrobku odpojte kabel zapalovací svíčky.
• Pokud se změní původní specifikace výrobku, nepoužívejte ho. Bez schválení výrobcem neměňte žádné součásti výrobku. Používejte výhradně součásti schválené výrobcem. Nesprávná údržba může mít za následek zranění nebo smrt.
• Nevdechujte výfukové plyny z motoru. Při vdechování výfukových plynů, výparů z oleje na mazání řetězu a pilin po delší dobu může dojít k ohrožení zdraví.
• Nestartujte výrobek uvnitř budovy ani v blízkosti hořlavých materiálů. Výfukové plyny jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár. Bez dostatečného proudění vzduchu může dojít k udušení oxidem uhelnatým.
• Tento výrobek vytváří během provozu elektromagnetické pole. Elektromagnetické pole může poškodit implantované lékařské přístroje. Před použitím výrobku se poradťte s lékařem a výrobcem implantovaných lékařských přístrojů.
• Zamezte používání výrobku dětmi.
• Zamezte používání výrobku osobami, které naznají pokyny.
• Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.

• Výrobek zamykejte na místě, kam nemají přístup děti a nežádoucí osoby.

• Produkt může způsobit vymrštění předmětů a následné poranění. Dodržujte bezpečnostní předpisy pro snížení rizika zranění a smrti.

• Neodcházejte od výrobku, když je spuštěný motor. Vypněte motor a přesvědčte se, že se řetěz neotáčí.
• Za případnou nehodu nese zodpovědnost obsluha výrobku.
• Před použitím se přesvědčte, že nejsou poškozeny součásti.
• Podrobnosti naleznete v mezinárodních a místních zákonech. Za určitých podmínek mohou použití výrobku zakazovat nebo omezovat.

Bezpečnostní pokyny pro provoz

• Souvislý nebo pravidelný provoz tohoto výrobku může způsobit onemocnění rukou, tzv. bílé prsty, nebo podobné zdravotní problémy způsobené vibracemi. Pokud používáte výrobek souvisle nebo pravidelně, kontrolujte stav rukou a prstů. Pokud ruce nebo prsty zblednou, bolí, cítíte mravenčení nebo jsou znecitlivěné, ukončete práce a promluvte si co nejdříve s lékařem.
• Před použitím zkontrolujte, že je výrobek zcela smontovaný.
• Produkt může způsobit vymrštění předmětů a následné poranění očí. Při práci s výrobkem vždy používejte schválenou ochranu očí.
• Dejte pozor, během práce se k vám může přiblížit dítě, aniž byste o tom věděli.
• Pokud se v pracovní oblasti vyskytují osoby, nepracujte. Když do pracovní oblasti vstoupí jiná osoba, výrobek vypněte.

(Obr. 24)

• Přesvědčte se, že máte výrobek stále pod kontrolou.
• Výrobek je nutné držet oběma rukama. Nepoužívejte výrobek jednou rukou. Při držení stroje pouze jednou rukou hrozí obsluze, pracovníkům, osobám v okolí či kombinaci těchto osob vážné zranění.
• Držte přední rukojet' levou rukou a zadní rukojet' pravou rukou. Výrobek držte po své pravé straně.

(Obr. 25)

• Nikdy výrobek nepoužívejte, jste-li unavení, nemocní nebo pod vlivem léků, alkoholu nebo drog.
• Pokud by vám v případě nehody neměl kdo pomoci, výrobek nepoužívejte. Než začnete výrobek používat, informujte o tom ostatní.
• Než se s výrobkem otočíte, přesvědčte se, že se v bezpečnostní oblasti nevyskytují žádné osoby ani zvířata.
• Než výrobek spustíte, odstraňte z pracovní oblasti případné nechtěné materiály. Pokud řetěz zasáhne nějaký předmět, může dojít k vymrštění předmětu a zranění nebo škodě. Nechtěný materiál se může namotat na řetěz a způsobit škodu.
• Výrobek nepoužívejte za špatného počasí, například za mlhy, deště, silného větru, nebezpečí blesku nebo jiného nepříznivého počasí. Špatné počasí

může způsobit nebezpečné podmínky, například kluzký povrch.

• Přesvědčte se, že se můžete volně pohybovat a pracovat ve stabilní poloze.
• Ujistěte se, že při používání výrobku nemůžete spadnout. Při používání výrobku se nenaklánějte.
• Výrobek vždy držte oběma rukama. Držte přední rukojet' levou rukou a zadní rukojet' pravou rukou. Výrobek držte po své pravé straně.
• Řetěz pily se začne otáčet, pokud je po spuštění motoru ovládání sytiče v poloze sycení.
• Než výrobek začnete přesouvat, zastavte motor.
• Neodkládejte výrobek, když je spuštěný motor.
• Než se pokusíte odstranit nechtěný materiál z výrobku, vypněte motor. Než vy nebo pomocník začnete odstraňovat nechtěný materiál, nechte zastavit řetěz.
• Nepoužívejte tento výrobek na stromě. Při práci s výrobkem na stromě hrozí nebezpečí zranění osob.

(Obr. 26)

- Před nastartováním výrobku je nutné aktivovat brzdu řetězu, protože se tak sníží riziko kontaktu s řetězem pily během startování.

(Obr. 27)

• Zpětný vrh může způsobit obsluze a dalším osobám vážné zranění. Abyste snížili nebezpečí, musíte znát příčiny zpětného vrhu a vědět, jak jim předejít.
• Dodržujte bezpečnostní pokyny pro snížení nebezpečí zpětného vrhu a dalších sil, které mohou vést k vážnému zranění nebo usmrcení osob.
• Pravidelně seřizujte napnutí řetězu pily, aby bylo zajištěno, že se neuvolní z vodicí lišty. Nedostatečně napnutý řetěz pily může vyskočit a způsobit vážné zranění nebo usmrcení.
• Nekácejte stromy pomocí nesprávného postupu. Mohlo by dojít k zranění osob, poškození elektrického vedení nebo majetku.
• Uživatel by se měl zdržovat na vyšší straně terénu, jelikož má strom po pokácení většinou tendenci skutálet se nebo posunout směrem dolů.

(Obr. 28)

- Než začnete řezat, naplánujte a připravte si ústupovou cestu. Vaše ústupová cesta by měla vést pod úhlem přibližně 135 stupňů od směru kácení.

• 1. Nebezpečná zóna
• 2. Ústupová cesta
• 3. Směr kácení

(Obr. 29)

• Než výrobek začnete přesouvat, zastavte motor.
• Udržujte pevné postavení nohou na zemi a rovnoměrně rozložte svoji váhu.

(Obr. 30)

- Při práci s výrobkem vždy stůjte na stabilním povrchu. Nebudete-li stát na pevném povrchu, může

vám nebo jiným osobám hrozit riziko vážného zranění nebo usmrcení. Výrobek nepoužívejte na žebříku nebo na stromě.

(Obr. 31)

Zpětný vrh, klouzání, odskakování a pád

Na bezpečnou obsluhu výrobku mohou působit různé síly.

• Klouzání je, když se vodicí lišta rychle pohybuje napříč dřevem.
• Odskakování je, když se lišta opakovaně zvedne ze dřeva a poté na dřevo spadne.
• Pád je, když výrobek spadne dolů po provedení řezu. To může vést k zasažení částí těla nebo dalších předmětů řetězem a k zranění nebo jiným škodám.

- Zpětný vrh je, když se špička vodicí lišty dotkne nějakého předmětu a začne se pohybovat dozadu, nahoru nebo prudce dopředu. K zpětnému vrhu může také dojít, když během řezání dřevo sevře řetěz pily. Pokud výrobek přijde do styku s nějakým předmětem ve dřevu, může dojít ke ztrátě kontroly. (Obr. 32)

- Rotační zpětný vrh vzniká, když se běžící řetěz dostane do styku s nějakým předmětem na horním konci vodicí lišty. To může způsobit zaříznutí do předmětu a okamžité zastavení řetězu. Výsledkem je velmi rychlá opačná reakce, kdy se vodicí lišta pohybuje nahoru a dozadu směrem k obsluze. (Obr. 33)

- Zpětný vrh přiskřípnutím vzniká, když se řetěz pily během řezu náhle zastaví. Dřevo se uzavře a přiskřípne pohybující se řetěz pily podél horní části vodicí lišty. Náhlé zastavení řetězu obrátí sílu řetězu a způsobí pohyb výrobku v opačném směru k otáčení řetězu. Výrobek se pohybuje dozadu směrem k obsluze. (Obr. 34)

- Vtažení vzniká, když přijde pohybující se řetěz do styku s nějakým předmětem ve dřevu podél dolní části vodicí lišty. V důsledku se řetěz pily náhle zastaví. Při náhlém zastavení dojde k vtažení výrobku směrem dopředu a od obsluhy, což může snadno vést k ztrátě kontroly nad výrobkem. (Obr. 35)

Před použitím výrobku se ujistěte, zda správně rozumíte různým silám a víte, jak je eliminovat. Viz Jak zabránit zpětnému vrhu, klouzání, odskakování a pádu na strani 188.

Jak zabránit zpětnému vrhu, klouzání, odskakování a pádu

- Když motor běží, držte pevně výrobek. Držte pravou rukou zadní rukojet' a levou rukou přední rukojet'. Pevně uchopte rukojet' palcem a prsty. Nenechte rukojet' vypadnout.

• Udržujte kontrolu nad výrobkem během řezu, a když dřevo spadne na zem. Nedovolte, aby hmotnost výrobku způsobila jeho pád po dokončení řezu.
• Zkontrolujte, zda nejsou v prostoru, v němž řežete, přítomny překážky. Při obsluze výrobku nedovolte, aby špička vodicí lišty příšla do styku s kmenem, větvemi nebo jinými překážkami. (Obr. 36)
• Rezejte při vysokých otáčkách motoru.
• Nenatahujte se príliš ani neřežte výše, než jsou vaše ramena. (Obr. 37)
• Dodržujte pokyny pro ostření a údržbu pilového řetězu od výrobce.
• Používejte výhradně náhradní lišty a pilové řetězy předepsané výrobcem.
• Nebezpečí zpětného vrhu se zvyšuje, jestliže je výška omezovacích zubů příliš velká.

Osobní ochranné prostředky

• Při práci s výrobkem vždy používejte správné osobní ochranné prostředky. Osobní ochranné prostředky snižují závažnost zranění v případě nehody, ale neeliminují zcela možnost zranění.
• Nepoužívejte volný oděv, který se může zachytit v řetězu pily.
• Používejte schválenou ochrannou přilbu.
• Při práci s výrobkem vždy používejte schválenou ochranu sluchu. Dlouhodobé působení hluku může způsobit ztrátu sluchu.
• Používejte ochranné brýle nebo ochranný štít na obličej, abyste snížili nebezpečí zranění odletujícími předměty. Výrobek může uvést velkou silou do pohybu předměty, jako jsou dřevěné piliny a malé kusy dřeva. V důsledku může dojít k vážnému zranění, včetně zranění očí.
• Používejte ochranné rukavice pro práci s motorovou pilou.
• Používejte ochranné kalhoty pro práci s motorovou pilou.
• Používejte ochrannou obuv pro práci s motorovou pilou s ocelovou špičkou a neklouzavou podrážkou.
• Přesvědčte se, že máte v dosahu k dispozici lékárničku.
• Jiskry mohou vylétávat z tlumiče výfuku, od lišty a řetězu pily nebo z jiných zdrojů. Vždy mějte při sobě hasicí prostředky a lopatku, aby se zabránilo lesním požárům.

Ochranná zařízení na produktu

- Nepoužívejte výrobek s poškozenými ochrannými prostředky. V případě poškození výrobku se obrat'te na schválené servisní středisko.

Kontrola vypínače

1. Nastartujte motor. Viz Před spuštěním motoru na strani 191.
2. Zkontrolujte, zda se motor zastaví při přesunutí vypínače zapalování do polohy zastavení.

Kontrola pojistky spínače plynu

1. Při uvolnění pojistky spínače plynu (A) se přesvědčte, že je spínač plynu (B) zablokovaný ve volnoběžných otáčkách (Obr. 38).
2. Stiskněte pojistku spínače plynu (A) a zkontrolujte, zda se po uvolnění vrátí do své výchozí polohy.
3. Stiskněte spínač plynu (B) a zkontrolujte, zda se po uvolnění vrátí do své výchozí polohy.
4. Nastartujte motor a dejte plný plyn.
5. Uvolněte páčku plynu a zkontrolujte, jestli se pilový řetěz zastaví.
6. Pokud se řetěz pily otáčí při volnoběžných otáčkách, otočte šroubem volnoběžných otáček proti směru hodinových ručiček, dokud se řetěz nezastaví.

Kryt

Kryt brání odmrštění předmětů směrem k obsluze. Kryt také brání náhodnému kontaktu obsluhy s řetězem pily.

• Zkontrolujte, že je povoleno používat kryt v kombinaci s výrobkem.
• Nepoužívejte výrobek bez krytu.
• Zkontrolujte, zda není kryt poškozený. Vyměňte kryt, pokud je opotřebený nebo jsou na něm praskliny.

Bezpečnost při manipulaci s palivem

• Pokud je na výrobku palivo nebo olej, nespouštějte ho. Nechtěné palivo/olej z výrobku odstraňte a nechte výrobek uschnout. Nechtěné palivo z výrobku odstraňte.
• Pokud si palivem polijete oblečení, okamžitě se převlékněte.
• Zabraňte styku paliva s tělem, může způsobit zranění. Pokud se palivo na vaše tělo dostane, omyjte se vodou a mýdlem.
• Pokud polijete výrobek nebo sebe olejem nebo palivem, nespouštějte motor výrobku.
• Nepouštějte motor, pokud z něj něco uniká. Pravidelně kontrolujte, jestli z motoru nic neuniká.
• Při manipulaci s palivem bud'te opatrní. Palivo je hořlavé a výpary jsou výbušné a můžou způsobit zranění nebo smrt.
• Nevdechujte palivové výpary, můžou způsobit zranění. Zajistěte dostatečný průtok vzduchu.
  • V blízkosti paliva ani motoru nekuřte.
• Do blízkosti paliva ani motoru neumist'ujte horké předměty.
• Když je spuštěný motor, nedoplňujte palivo.
• Než začnete doplňovat palivo, přesvědčte se, že je motor studený.
• Než doplníte palivo, pomalu otevřete uzávěr palivové nádrže a opatrně uvolněte tlak.

• Palivo do motoru nedoplňujte ve vnitřních prostorech. Nedostatečné proudění vzduchu může způsobit zranění nebo smrt udušením nebo otravou kysličníkem uhelnatým.

• Uzávěr palivové nádrže pečlivě dotáhněte, aby nedošlo k požáru.

• Než výrobek spustíte, přejděte s ním minimálně 3 m (10 stop) od místa, kde jste doplňovali palivo.
• Palivovou nádrž nepřeplňte.
• Přesvědčte se, že při pohybu výrobku nebo nádoby na palivo nemůže dojít k úniku.
• Výrobek ani nádobu na palivo neumist'ujte do míst s otevřeným ohněm, jiskrami nebo zapalovacím plamínkem. Přesvědčte se, že v oblasti uložení nevyskytuje otevřený plamen.
• Pro prěnášení a skladování paliva používejte pouze schválené nádoby.
• Před dlouhodobým uskladněním vyprázdněte palivovou nádrž. Dodržujte místní zákony ohledně likvidace paliva.
• Před dlouhodobým uskladněním výrobek vyčistěte.
• Než výrobek uskladníte, odstraňte kabel zapalovací svíčky, aby motor nahodile nenastartoval.

Bezpečnostní pokyny pro údržbu

• Před prováděním údržby výrobku, kromě seřízení karburátoru, odpojte zapalovací svíčku.
• Servis celého výrobku, kromě úkonů uvedených v části Údržba na strani 193, musí provést schválený prodejce.
• Zkontrolujte, zda se řetěz pily po uvolnění páčky plynu zastaví.
• Rukojeti udržujte suché, čisté a beze stop oleje nebo palivové směsi.
• Uzávěry a upevňovací prvky musí být řádně dotažené.
• Při použití neschválených náhradních dílů nebo odstranění bezpečnostních zařízení může dojít k poškození výrobku. Může také dojít k možnému zranění obsluhy či osob v okolí. Používejte výhradně příslušenství a náhradní díly podle doporučení. Nemodifikujte výrobek.
• Udržujte pilový řetěz ostrý a čistý, aby byl zaručen bezpečný a vysoký výkon.
• Dodržujte pokyny ohledně mazání a výměny příslušenství.
• Zkontrolujte, zda nejsou díly výrobku poškozené. Před dalším použitím výrobku zkontrolujte, zda poškozený kryt nebo díl funguje správně. Zkontrolujte, zda nejsou přítomny prasklé nebo nesprávně zarovnané díly a díly, které se nepohybují volně. Prověřte další podmínky, které mohou ovlivnit provoz výrobku. Zkontrolujte, zda je výrobek správně smontovaný. Kryt nebo jiné poškozené díly musí opravit či vyměnit schválený prodejce, není-li uvedeno jinak v návodu k používání.
• Pokud není výrobek právě v provozu, uchovávejte jej na suchém, vysoko položeném nebo uzamčeném místě z dosahu dětí.
• Během přemist'ování či skladování nasad'te na výrobek přepravní kryt nebo pouzdro.

- Nepoužívejte vyjetý olej. Vyjetý olej může být nebezpečný pro vás a životní prostředí a může poškodit výrobek.

Montáž

VÝSTRAHA: Než začnete montovat výrobek, přečtěte si pozorně kapitolu o bezpečnosti.

Montáž vodicí lišty a pilového řetězu

1. Povolte matice lišty a sejměte kryt spojky. Sundejte přepravní kryt (A). (Obr. 39)
2. Vložte vodicí lištu na šrouby lišty. Posuňte vodicí lištu do nejzazší polohy.
3. Používejte ochranné rukavice.
4. Zvedněte pilový řetěz nad hnací řetězové kolo a zaved'te jej do drážky ve vodicí liště. Začněte na horní straně vodicí lišty. (Obr. 40)
5. Zkontrolujte, zda břity na řezacích zubech směřují na horním okraji vodicí lišty dopředu.

6. Nasad'te kryt spojky a zasuňte trn napínače řetězu do otvoru ve vodicí liště.

7. Zkontrolujte, zda vodicí články pilového řetězu správně zapadají do hnacího řetězového kola. Dále zkontrolujte, zda je pilový řetěz rádně instalovaný v drážce vodicí lišty.

8. Utáhněte prsty matice vodicí lišty.
9. Otočením šroubu napínače řetězu ve směru hodinových ručiček napněte řetěz pily. Napínejte pilový řetěz tak, aby nebyl prověšený pod vodicí lištou, ale aby bylo možné jím snadno pohybovat rukou. (Obr. 41) (Obr. 42)
10. Podržte konec vodicí lišty nahoře a dotáhněte matice lišty pomocí kombinovaného klíče. (Obr. 43)
11. Po montáži nového pilového řetězu často kontrolujte napnutí řetězu, dokud nebude zaběhnutý.
12. Pravidelně kontrolujte napětí řetězu. Správné napnutí řetězu umožňuje dobrý výkon a dlouhou životnost.

Provoz

VÝSTRAHA: Než začnete s výrobkem pracovat, přečtěte si důkladně kapitolu o bezpečnosti.

Používání paliva

VAROVÁNÍ: Tento výrobek má dvoutaktní motor. Používejte směs benzinu a motorového oleje. Zajistěte správné množství oleje ve směsi. Nesprávný poměr benzínu a oleje může způsobit poškození motoru.

Poměr palivové směsi

Poměr palivové směsi benzínu a oleje pro dvoutaktní motory je 50 : 1 (2 %)

Benzín	Olej pro dvoutaktní motory
1 U.S. Gal. 77 ml (2,6 oz)
1 UK Gal. 95 ml (3,2 oz)
5 l 100 ml (3,4 oz)

Výroba palivové směsi

1. Určete správné množství benzínu a motorového oleje (poměr směsi 50 : 1). Nevyrábějte víc palivové

směsi, než kolik potřebujete na 30 dní. Viz Poměr palivové směsi na strani 190.

1. Nalijte polovinu množství benzínu do čistého kanystru na palivo s plnicím hrdlem s ochranou proti přeplnění.

VAROVÁNÍ: Nepoužívejte benzín s koncentrací etanolu vyšší než 10 % (E10). Můžete tím výrobek poškodit.

VAROVÁNÍ: Nepoužívejte benzín s oktanovým číslem nižším než 90 RON (87 AKI). Můžete tím výrobek poškodit.

Povšimněte si: Pokud výrobek používáte často s průběžně vyššími otáčkami motoru, používejte benzín s vyšším oktanovým číslem.

1. Nalijte do kanystru na palivo celé množství oleje pro dvoutaktní motory.

VAROVÁNÍ: Vždy používejte vysoce kvalitní olej pro vzduchem chlazené dvoutaktní motory. Jiné typy olejů mohou způsobit poškození výrobku.

1. Protřepáním směs promíchejte.
2. Nalijte zbývající množství benzínu do kanystru na palivo.

3. Protřepáním směs promíchejte.

4. Doplňte do palivové nádrže výrobku palivovou směs. Víz Poměr palivové směsi na strani 190.

Doplňování paliva do palivové nádrže

1. Zkontrolujte, zda je palivová směs správná a zda je palivo v kanystru na palivo s plnicím hrdlem s ochranou proti přeplnění.
2. Pokud je nějaké palivo na kanystru, odstraňte ho a nechte kanystr uschnout.
3. Okolí uzávěru palivové nádrže musí být čisté.
4. Odšroubujte víčko palivové nádrže. (Obr. 44)
5. Než nalijete palivovou směs do palivové nádrže, protřepejte nádobu s palivem.
6. Našroubujte zpět víčko palivové nádrže.

Mazání pilového řetězu

Výrobek je vybaven automatickým systémem mazání. Používejte správný olej na mazání řetězu a dodržujte pokyny.

1. Používejte rostlinný olej na mazání pilového řetězu nebo standardní olej na mazání řetězu.
2. Zkontrolujte, zda je oblast v blízkosti víčka nádrže oleje na mazání pilového řetězu čistá.
3. Odšroubujte víčko nádrže oleje na mazání pilového řetězu.
4. Doplňte do nádrže doporučený olej na mazání pilového řetězu.
5. Zašroubujte víčko nádrže oleje na mazání pilového řetězu.

Před spuštěním motoru

• Zkontrolujte, jestli na výrobku nechybí součásti, nejsou povolené nebo opotřebované.
• Zkontrolujte matice, vruty a šrouby.
• Zkontrolujte vzduchový filtr.
• Zkontrolujte správnou funkci pojistky spínače plynu a ovládání plynu.
• Zkontrolujte správnou funkci vypínače zapalování.
• Zkontrolujte, zda z výrobku neuniká palivo.
• Zkontrolujte ostrost a napnutí pilového řetězu.

Spouštění studeného motoru

1. Posunutím ochranného krytu dopředu aktivujte brzdu řetězu. (Obr. 45)
2. Vytáhněte ovládání sytiče ven a nahoru.
3. Stlačte pomocnou palivovou pumpičku šestkrát za sebou. (Obr. 46)
4. Přitiskněte celý výrobek k zemi levou rukou.
5. Pravou nohou stoupněte do zadní rukojeti.
6. Pravou rukou pomalu táhněte za rukojet' startovací šňůry, dokud neucítíte odpor.
7. Potom za rukojeť startovací šňůry zatáhněte silou. (Obr. 47)

VAROVÁNÍ: Nevytahujte rukojet' startéru až na doraz. Když je lano startéru zcela vytažené, nepouštějte ho. Pouštějte lano startéru pomalu. Nedodržením těchto pokynů může dojít k poškození motoru.

Povšimněte si: Při startování motoru nevytahujte spínač plynu.

1. Tahejte za rukojeť startovací šňůry, dokud se motor nenastartuje nebo se nepokusí spustit (maximálně 3 zatažení).
2. Pokud motor nastartuje nebo se pokusí rozběhnout, stlačte ovladač sytiče směrem dolů. (Obr. 48)
3. Tahejte, dokud motor nenastartuje.
4. Držte zadní rukojeť v pravé ruce, přední rukojeť v levé.
5. Okamžitým zatažením ochranného krytu dozadu směrem k přední rukojeti deaktivujte brzdu řetězu. (Obr. 27)

Povšimněte si: Řetěz se pohne.

1. Nechte pilu běžet 20–30 sekund ve zvýšených volnoběžných otáčkách.
2. Lehkým zmáčknutím páčky plynu nastavte normální volnoběžné otáčky.
3. Nechte pilu běžet 20–30 sekund v normálních volnoběžných otáčkách.
4. Použijte výrobek.

Spouštění teplého motoru

1. Posunutím ochranného krytu dopředu aktivujte brzdu řetězu. (Obr. 45)
2. Vytáhněte ovládání sytiče ven a nahoru.
3. Stlačte pomocnou palivovou pumpičku šestkrát za sebou. (Obr. 46)
4. Zatlačte ovládání sytiče dolů. (Obr. 48)
5. Přitiskněte celý výrobek k zemi levou rukou.
6. Pravou nohou stoupněte do zadní rukojeti.
7. Pravou rukou pomalu táhněte za rukojeť startovací šňůry, dokud neucítíte odpor.
8. Potom za rukojeť startovací šňůry zatáhněte silou. (Obr. 47)

VAROVÁNÍ: Nevytahujte rukojet' startéru až na doraz. Když je lano startéru zcela vytažené, nepouštějte ho. Pouštějte lano startéru pomalu. Nedodržením těchto pokynů může dojít k poškození motoru.

Povšimněte si: Při startování motoru nevytahujte spínač plynu.

1. Táhněte za rukojeť lana startéru, až se motor spustí.
2. Držte zadní rukojeť v pravé ruce, přední rukojeť v levé.
3. Okamžitým zatažením ochranného krytu dozadu směrem k přední rukojeti deaktivujte brzdu řetězu. (Obr. 27)

Povšimněte si: Řetěz se pohne.

1. Počkejte 10–15 sekund.
2. Lehkým zmáčknutím páčky plynu nastavte normální volnoběžné otáčky.
3. Použijte výrobek.

Spouštění motoru, když je palivo příliš horké

Pokud výrobek nestartuje, může být palivo příliš horké.

Povšimněte si: Vždy používejte nové palivo a v teplém počasí zkrat'te dobu provozu.

1. Umístěte výrobek na chladné místo chráněné před prímým slunečním světlem.
2. Nechejte výrobek vychladnout minimálně 20 minut.
3. Stiskněte opakovaně pomocnou palivovou pumpičku po dobu 10 až 15 sekund.
4. Postupujte podle pokynů pro spouštění studeného motoru. Další informace naleznete v části Spouštění studeného motoru na strani 191.

Zastavení

- Stisknutím vypínače zapalování vypněte motor.

Povšimněte si: Vypínač se automaticky vrátí do původní polohy.

Použití zubové opěrky

Zubová opěrka přidržuje pilu na dřevě během řezu. Zubová opěrka je otočným bodem mezi tělem motoru a vodicí lištou.

1. Položte dolní část zubové opěrky do správné šířky nedořezu.
2. Levou rukou zatlačte na přední rukojet' a pravou rukou zvedněte zadní rukojet'.
3. Řezejte, dokud nezískáte správnou šířku nedořezu.

Povšimněte si: Nedořez musí mít rovnoměrnou tloušt'ku.

1. Uřízněte více než polovinu průměru a poté vložte kácecí klín do zářezu pily.

Kácení stromů

1. Odstraňte nečistoty, kameny, volnou kůru, hřebíky, skoby a dráty ze stromu.
2. Vytvořte zářez do 1/3 průměru stromu, kolmo ke směru kácení. (Obr. 49)
3. Vytvořte dolní vodorovný zářez. Tím se zabrání sevření pilového řetězu nebo vodicí lišty při vytváření druhého zářezu.
4. Provedte hlavní řez (X) minimálně 50 mm (2 palce) nad vodorovným zářezem. Provádějte hlavní řez rovnoběžně s vodorovným zářezem tak, aby mohla dostatečná část dřeva působit jako závěs. Neřežte dále, než je závěs. Závěs brání kroucení dřeva a pádu v nesprávném směru. (Obr. 50) a (Obr. 51)
5. Jak se hlavní řez blíží závěsu, strom začne padat. Zkontrolujte, zda může strom padat ve správném směru a zda se nesváží dozadu a nesevře pilu. Aby se tomu zabránilo, přestaňte řezat před dokončením hlavního řezu. Pomocí dřevěných nebo plastových klínů otevřete řez a nechte strom spadnout v požadované linii pádu stromu. (Obr. 52)
6. Když začne strom padat, vyjměte výrobek z řezu. Vypněte motor, položte výrobek a použijte naplánovanou únikovou cestu. Dávejte pozor na padající větve nad sebou a sledujte, kam šlapete. (Obr. 53)

Odvětvení stromu

1. Využijte větší větve k přidržování kmene nad zemí.
2. Malé větve odřízněte jedním řezem. (Obr. 54)
3. Větve pod napětím řežte odspodu nahoru, aby se zabránilo přiskřípnutí řetězu pily nebo vodicí lišty.

Řezání kmene na délku

VAROVÁNÍ: Řetězová pila nesmí přijít do styku se zemí.

• Pokud je kmen podepírán po celé délce, řežte z horní části kmenu (tzv. řezání shora). (Obr. 55)
• Pokud je kmen podepírán na jednom konci, vytvořte zářez 1/3 průměru od spodní části kmene (tzv. řezání zdola).
• Pokud je kmen podepřen na dvou koncích, vytvořte zářez 1/3 průměru kmene shora. Dokončete řez uříznutím dolních 2/3 průměru kmene směrem k prvnímu řezu. (Obr. 56)
• Pokud řežete kmen na délku na svahu, vždy stůjte nad kmenem. Řežte kmen a udržujte plnou kontrolu nad výrobkem. U konce řezu uvolněte řezací tlak a pevně držte zadní a přední rukojeť. (Obr. 57)

Údržba

VÝSTRAHA: Než začnete výrobek čistit, opravovat nebo provádět údržbu, přečtěte si důkladně kapitolu o bezpečnosti.

Schéma technické údržby

Vždy dodržujte plán údržby. Intervaly se vypočítávají z každodenního používání výrobku. Pokud výrobek nepoužíváte každý den, intervaly se liší. Provádějte pouze údržbu, kterou najdete v tomto návodu. Pokud chcete provést údržbu, která není v tomto návodu uvedena, obrat’te se na schválené servisní středisko.

Denní údržba

• Vyčistěte vnější povrchy.
- Zkontrolujte, zda pojistka páčky plynu a páčka plynu fungují správně.
- Vyčistěte brzdu řetězu a zkontrolujte, zda funguje správně.
- Zkontrolujte, zda není poškozený zachycovač řetězu. Vyměňte poškozený zachycovač řetězu.
- Denně otáčejte vodicí lištu, aby se opotřebovávala stejnoměrně.
- Zkontrolujte, zda není mazací otvor ve vodicí liště ucpaný.
- Odstraňte piliny a jiný nežádoucí materiál z prostoru pod krytem spojky.
• Vyčistěte drážku vodicí lišty. (Obr. 58)
- Zkontrolujte, zda jsou vodicí lišta a pilový řetěz dostatečně promazané.
- Zkontrolujte, zda na řetězu pily nejsou praskliny nebo nepravidelně opotřebené nýty a články. V případě potřeby vyměňte řetěz pily.
- Zkontrolujte, zda je řetěz pily správně napnutý a na vodicích článcích řetězu nejsou oťřepy. V případě potřeby vyměňte řetěz pily.
- Naostřete pilový řetěz. Další informace naleznete v části Ostření pilového řetězu na strani 194.
- Zkontrolujte, zda není příliš opotřebené hnací řetězové kolo, a v případě potřeby je vyměňte. (Obr. 59)
- Vyčistěte přívod vzduchu na krytu startéru.
- Zkontrolujte, zda jsou matice a šrouby dotažené.
- Zkontrolujte, zda ovládací prvky správně fungují.

Týdenní údržba

• Zkontrolujte, zda chladicí systém funguje správně.
• Zkontrolujte, zda startér, startovací šňůra a vratná pružina fungují správně.
• Zkontrolujte, zda nejsou poškozené antivibrační prvky.

(Obr. 60)

• Zbruste veškeré otřepy z hran vodicí lišty.
• Vyčistěte nebo vyměňte lapač jisker na tlumiči výfuku.

(Obr. 61)

• Vyčistěte vnější povrch karburátoru a okolních ploch.
• Vyčistěte vzduchový filtr. Instalujte nový vzduchový filtr, pokud je poškozený nebo príliš znečištěný, že jej není možné vyčistit. Další informace najdete v části Čištění vzduchového filtru na strani 194.

Měsíční údržba

- Zkontrolujte pás brzdy na brzdě řetězu ohledně opotřebení. Vyměňte pás brzdy, pokud je tloušt'ka menší než 0,6 mm (0,024 palce) na nejvíce opotřebeném místě.

(Obr. 62)

• Zkontrolujte střed spojky, buben spojky a pružinu spojky ohledně opotřebení.
• Vyčistěte zapalovací svíčku. Zkontrolujte, zda je vzdálenost elektrod správná.

(Obr. 63)

• Vyčistěte vnější povrch karburátoru a okolních ploch.
• Zkontrolujte stav palivového filtru a hadice přívodu paliva. V případě potřeby je vyměňte.
  • Vyprázdněte palivovou nádrž.
  • Vyprázdněte olejovou nádrž.
• Zkontrolujte všechny elektrické kabely a konektory.

Roční údržba

• Zkontrolujte zapalovací svíčku.
- Vyčistěte vnější povrch karburátoru a okolních ploch.
• Vyčistěte chladící systém.
• Zkontrolujte lapač jisker.
- Zkontrolujte palivový filtr.
- Zkontrolujte, zde není poškozená palivová hadice.
- Zkontrolujte všechny elektrické kabely a konektory.

Periodická údržba

• Ve schváleném servisním středisku nechejte po 50 hodinách provozu opravit nebo vyměnit tlumič výfuku.
  • Proved'te údržbu zapalovací svíčky, pokud:

• je nízký výkon motoru,

• motor se špatně startuje,
• motor nefunguje správně ve volnoběžných otáčkách.

- Při každém doplňování paliva zkontrolujte mazání pilového řetězu. Viz Kontrola mazání pilového řetězu na straní 195.

Úprava volnoběžných otáček

Než nastavíte volnoběh, zkontrolujte čistotu vzduchového filtru a to, zda je nasazen kryt vzduchového filtru.

1. Otáčejte stavěcím šroubem označeným písmenem „T“ ve směru hodinových ručiček, dokud se pilový řetěz nezačne otáčet.
2. Otáčejte stavěcím šroubem označeným písmenem „T“ proti směru hodinových ručiček, dokud se pilový řetěz nepřestane otáčet.
3. Volnoběžné otáčky musí být nižší než otáčky, když se pilový řetěz začne pohybovat. Rychlost volnoběhu je správná tehdy, když má motor klidný chod v každé poloze.

Údržba lapače jisker

- Vyčistěte lapač jisker drátěným kartáčem. (Obr. 61)

Údržba zapalovací svíčky

VAROVÁNÍ: Použijte doporučenou zapalovací svíčku. Ujistěte se, že je náhradní díl stejný, jako díl dodaný výrobcem. Nesprávná zapalovací svíčka může výrobek poškodit.

1. Pokud nelze výrobek snadno spustit či používat, zkontrolujte, zda se na zapalovací svíčce nenachází nechtěné materiály. Pro snížení nebezpečí přítomnosti nechtěných materiálů na elektrodách zapalovací svíčky:

a) zkontrolujte, zda jsou správně nastaveny volnoběžné otáčky;
b) zkontrolujte správnost palivové směsi;
c) zkontrolujte, zda je vzduchový filtr čistý.

1. Pokud je zapalovací svíčka znečištená, vyčistěte ji. Zkontrolujte, zda je vzdálenost elektrod správná. (Obr. 63)
2. V případě potřeby zapalovací svíčku vyměňte.

Čištění vzduchového filtru

1. Odmontujte kryt vzduchového filtru a vzduchový filtr. (Obr. 64)
2. Vyčistěte filtr teplou mýdlovou vodou. Před montáží zkontrolujte, že je vzduchový filtr suchý.
3. Pokud je vzduchový filtr tak znečištený, že jej nelze vyčistit, vyměňte ho. Poškozený vzduchový filtr vždy vyměňte.

Ostření pilového řetězu

Řezací článek

Řezná část řetězu pily se nazývá řezací článek a skládá se z řezacího zubu (A) a břitu omezovacího zubu (B). Hloubka řezu řezacího článku je vytvořena výškovým

rozdílem mezi dvěma nastaveními omezovacího zubu (C).

(Obr. 65)

Při broušení řezacího zubu musíte mít na paměti čtyři důležité faktory:

- Úhel broušení.

(Obr. 66)

- Úhel břitu.

(Obr. 67)

- Poloha pilníku.

(Obr. 68)

- Průměr pilníku.

(Obr. 69)

Ostření řezacího zubu

Pomocí kulatého pilníku a vodítka pilníku naostřete řezací zuby. Informace o doporučeném rozměru pilníku a vodítka pilníku pro daný pilový řetěz instalovaný na vašem výrobku naleznete v části Pilování řetězu pily a kombinace pilových řetězů na strani 197.

(Obr. 70)

1. Zkontrolujte, zda je pilový řetěz správně napnutý. Řetěz bez správného napnutí se pohybuje do jedné strany a nelze jej řádně naostřit.
2. Pomocí pilníku zbruste všechny zuby na jedné straně. Poté použijte pilník na řezací zuby z vnitřní strany a tlačte méně při zpětném pohybu.
3. Otočte výrobek na opačnou stranu a pomocí pilníku zbruste zuby.
4. Snažte se zuby zbrousit tak, aby měly všechny zuby stejnou délku. Vyměňte opotřebený pilový řetěz, když je délka řezacích zubů menší než 4 mm (5/32 palce).

Nastavení výšky omezovacího zubu

Před nastavením výšky omezovacích zubů naostřete řezací zuby. Viz Ostření řezacího zubu na strani 194. Při ostření řezacích zubů (A) zmenšujete vůli omezovacích zubů (C) (hloubku řezu). Abyste udrželi řezný výkon, musíte zbrousit omezovací zuby (B) na doporučenou výšku. Správné nastavení výšky omezovacích zubů pro váš řetěz naleznete v části Pilování řetězu pily a kombinace pilových řetězů na strani 197.

(Obr. 71)

(Obr. 72)

Povšimněte si: Toto doporučení předpokládá, že délka řezacích zubů není nadměrně zmenšena.

Pomocí plochého pilníku a měrky snížení omezovacích zubů upravte výšku omezovacích zubů.

1. Položte měrku snížení omezovacích zubů nad pilový řetěz. Informace o používání měrky snížení omezovacích zubů naleznete na obalu.

2. Pomocí plochého pilníku odpilujte nadměrně přesahující část břitu omezovacích zubů. Vůle omezovacích zubů je správná, když při protahování pilníku přes vodítko nebudete cítit žádný odpor.

Napnutí pilového řetězu

Povšimněte si: Během zabíhání nového pilového řetězu často kontrolujte jeho napnutí.

1. Povolte matice vodicí lišty, které přidržují kryt spojky. Použijte kombinovaný klíč. (Obr. 73)
2. Utáhněte co nejvíce rukou matice vodicí lišty.
3. Zdvihněte horní část vodicí lišty a napněte pilový řetěz utahováním šroubu napínače řetězu. Použijte kombinovaný klíč. Napínejte pilový řetěz, dokud neodstraníte průvěs na dolní straně vodicí lišty. (Obr. 74)
4. Zdvihněte špičku vodicí lišty a dotáhněte matice vodicí lišty pomocí kombinovaného klíče. (Obr. 75)
5. Zkontrolujte, zda lze volně táhnout pilovým řetězem po liště a zda není prověšený. (Obr. 76)

Mazání řezacího vybavení

Kontrola mazání pilového řetězu

Při každém doplňování paliva zkontrolujte mazání řetězové pily.

1. Nastartujte výrobek a nechte jej běžet 3/4 rychlostí. Namiřte špičku vodicí lišty na světlý povrch ze vzdálenosti přibližně 20 cm (8 palců).
2. Po 1 minutě se na světlém povrchů objeví olejová čára.
3. Pokud se po 1 minutě nevytvoří olejová čára, vyčistěte olejový kanálek ve vodicí liště. Vyčistěte drážku na hraně vodicí lišty. Zkontrolujte, zda se vodicí kolečko na špičce lišty volně otáčí a zda není ucpaný mazací otvor. Vyčistěte a promažte vodicí kolečko na špičce lišty.
4. Nastartujte výrobek a nechte jej běžet 3/4 rychlostí. Namiřte špičku vodicí lišty na světlý povrch ze vzdálenosti přibližně 20 cm (8 palců).
5. Po 1 minutě se na světlém povrchu objeví olejová čára.
6. Pokud se po 1 minutě nevytvoří olejová čára, obrat'te se na schváleného prodejce.

Přeprava

- Abyste zabránili zranění při přepravě, nasad'te na řezací nástavec přepravní kryt.

- Během přepravy je třeba zajistit, aby se výrobek nehýbal.

Skladování

• Vždy, když nepoužíváte výrobek, uložte jej na bezpečné místo. Uniklé kapaliny a plyny mohou přijít do styku s jiskrami, otevřeným ohněm z elektrických zařízení, elektrických sekaček, relé/přepínačů, kotlů a jiných zařízení.
- Vždy skladujte palivo ve schváleném kanystru.
- Pokud má být výrobek uskladněn na dlouhou dobu, vyprázdněte palivovou nádrž a nádrž oleje na

mazání řetězu. Použité kapaliny zlikvidujte řádným způsobem.

- Abyste zabránili zranění při uskladnění, nasad'te na řezací nástavec přepravní kryt.

- Před uskladněním odpojte koncovku kabelu zapalovací svíčky a aktivujte brzdu řetězu.

Technické údaje

	jednotka 130 (H13038HV) 135 Mark II		(H13038HV)
Vlastnosti motoru
Zdvihový objem válce cm	^3	38 38
Zapalovací svíčka — NGK BPMR 7A NGK BPMR	7A
Vzdálenost elektrod mm (palce) 0,5 (0,02) 0,5 (0,02)
Objem palivové nádrže cm	3	350 350
Volnoběžné otáčky min	-1	2800–3200 2800–3200
Výstupní výkon při 9000 min-1	kW 1,5	1,6
Životnost vzhledem k tvorbě emisí h 125 125
Údaje o hluku a vibracích
Ekvivalentní hladina vibrací (ahv, eq), levá ruko-jet61	m/s2	3,72 3,72
Ekvivalentní hladina vibrací (ahv, eq), pravá ru-kojet62	m/s2	5,5 5,5
Hladina akustického výkonu, zaručená (LWA)63	dB (A) 116	116
Hladina akustického výkonu, změřená64	dB (A) 114	114
Hladina akustického tlaku v úrovni uší obsluhy65	dB (A) 102	102
Rozměry produktu
Hmotnost (bez sekacího ústrojí) kg 4,68 (10,3) 4,68 (10,3)
Objem olejové nádrže cm	3	260 260
Palivový a mazací systém
Kapacita olejového čerpadla při 9000 min-1	ml/min	9	9
Typ olejového čerpadla	— Automatická		Automatická
Pilový řetěz a vodicí lišta
Standardní délka vodicí lišty	cm (palce)	35–40 (14–16)	35–40 (14–16)
Doporučená délka vodicí lišty	cm (palce)	35–40 (14–16)	35–40 (14–16)
Využitelná délka řezu	cm (palce)	33–38 (13–15)	33–38 (13–15)
Maximální rychlost pilového řetězu	m/s	22,3 22,3
Rozteč pilového řetězu	mm (palce)	9,52 (3/8)	9,52 (3/8)
Tloušt'ka vodicích článků (šířka)	mm (palce)	1,3 (0,050)	1,3 (0,050)
Typ hnacího řetězového kola	— Ozubené kolečko		Ozubené kolečko
Počet zubů hnacího řetězového kola	— 6	6

Příslušenství

Kombinace vodicí lišty a pilového řetězu

Vodicí lišta Pilový řetěz
Délka Rozteč Šířka Maximální			poloměr špičky	Typ Počet vodicích článků
14 palců 3/8 palce	0,050 palce 7T Husqvarna H37			Husqvarna S93G	52
16 palců 56

Pilování řetězu pily a kombinace pilových řetězů

Typ řetězu	Velikost kulatého pilníku	Úhel bočního břitu	Úhel horního břitu	Úhel vodítka pilníku	Nastavení výšky ome-zovacího zubu	Měrka sní-žení ome-zovacích zubů, objednací číslo dílu	Vodítko pilníku, objednací číslo dílu
H37, S93G 5/32 palce4,0 mm		80° 30° 0° 0,025 / 0,65 5056	981-03 5052437-01				(H37)5878090-01(S93G)

Obsah prohlášení o shodě ES

My, společnost Husqvarna AB, SE 561 82 Huskvarna, ŠVÉDSKO, zcela zodpovědně prohlašujeme, že příslušný výrobek:

Popis Benzínová řetězová pila
Značka	Husqvarna
Platforma / typ / model	Platforma H13038HV, představující modely 130, 135 Mark II
Šarže	Výrobní číslo od roku 2018 a dále

je zcela ve shodě s následujícími směrnicemi a předpisy EU:

Směrnice/předpis	Popis
2006/42/ES	„o strojních zařízeních“

Směrnice/předpis	Popis
2014/30/EU	„o elektromagnetické kompatibilitě“
2000/14/ES	„o venkovním hluku“
2011/65/EU	„o omezení používání některých nebezpečných látek“

Platí následující harmonizované normy a/nebo technické specifikace: EN ISO 12100, EN ISO 11681-1, CISPR 12, ISO 14982

Deklarované úrovně hluku jsou uvedeny v části s technickými údaji této příručky a podepsaném prohlášení o shodě EU ve shodě se směrnící 2000/14/ES, příloha V.

Společnost TÜV Rheinland LGA Products GmbH, ohlašovací úřad pro zařízení (ohlášeno pod číslem

0197), Tillystraße 2 – 90431 Norimberk, Německo, provedla typovou zkoušku ES podle směrnice 2006/42/ES, článek 12, odstavec 3b.

Certifikát o typové zkoušce podle přílohy IX, který je poskytnut na podepsaném prohlášení o shodě, se vztahuje na všechny výrobní závody a země původu uvedené na produktu.

Tato řetězová pila je shodná se vzorkem, který prošel typovou zkouškou ES.

Sadržaj

Uvod....199

Sigurnost....200

Sastavljanje....204

Rad....204

Održavanje....207

Prijevoz....209

Skladištenje....209

Tehnički podaci....209

Dodaci....211

Bezpečnost'......243

Montáž.... 247

Prevádzka....247

Údržba....250

Preprava.... 252

Skladovanie....253

Technické údaje....253

Príslušenstvo.... 254

1. Kryt valca
2. Balónik pumpy
3. Štítok s číslom výrobku a výrobným číslom
4. Typový a výstražný štítok
5. Vypínač
6. Zadná rukovät'
7. Palivová nádrž
8. Rukovät' štartovacieho lanka
9. Kryt štartéra
10. Označenie smeru rezania
11. Nádrž na olej na mazanie ret'aze
12. Predná rukovät'
13. Brzda ret'aze a predný chránič ruky
14. Tlmič výfuku
15. Ret'az píly
16. Ozubené koliesko lišty
17. Vodiaca lišta
18. Skrutka na napínanie ret'aze (130)
19. Skrutka na napínanie ret'aze (135 Mark II)
20. Opierka rezania
21. Zachytávač ret'aze
22. Kryt spojky
23. Ochranný kryt pravej ruky
24. Ovládač škrtiacej klapky
25. Poistka páčky plynu
26. Prepravný kryt
27. Kombinovaný nástroj
28. Návod na obsluhu

Symboly na výrobku

(Obr. 3) Výstraha

(Obr. 4) Prečítajte si tento návod

Zodpovednost' za výrobok

Všeobecné bezpečnostné pokyny

- Ret'az píly sa začne otáčat', ak je ovládanie sýtiča pri spustení motora v polohe sýtiča.

- Neklad'te výrobok na zem, ked' je zapnutý motor.

• 1. Nebezpečná zóna
• 2. Ústupová cesta
• 3. Smer pádu

(Obr. 29)

- Pevne sa zaprite nohami do zeme a zaujmite stabilný postoj s rovnomerným rozložením hmotnosti.

(Obr. 30)

- Výrobok nepoužívajte, ak je poškodené ochranné vybavenie. Ak sa výrobok poškodí, kontaktujte schválené servisné stredisko.

Kontrola vypínača

1. Naštartujte motor. Pozrite si kapitolu Pred naštartovaním motora na strane 248.
2. Uistite sa, že po prepnutí vypínača do polohy zastavenia sa motor zastaví.

Kontrola zaistenia páčky plynu

Bezpečnostné pokyny pre údržbu

- Pred vykonávaním údržby výrobku s výnimkou nastavení karburátora vyberte zapalovaciu sviečku.

Montáž vodiacej lišty a ret'aze píly

1. Odskrutkujte matice na lište a demontujte kryt spojky. Odstráňte prepravný kryt (A). (Obr. 39)
2. Vodiacu lištu vytiahnite nad skrutky lišty. Vodiacu lištu nastavte do najvzdialenejšej zadnej polohy.
3. Používajte ochranné rukavice.
4. Ret'az pily nadvihnite ponad hnacie ret'azové koliesko a umiestnite ju do drážky na vodiacej lište. Začnite na hornom okraji vodiacej lišty. (Obr. 40)
5. Presvedčte sa, že okraje rezného nástroja na hornom okraji vodiacej lišty sú otočené smerom dopredu.

6. Zostavte kryt spojky a napínací trň ret'aze založte do otvoru vo vodiacej lište.

7. Skontrolujte či vodiace články ret'aze píly správne zapadli na hnacie koliesko. Okrem toho skontrolujte, či je ret'az píly správne založená v drážke vo vodiacej lište.

8. Zatiahnite rukou matice na vodiacej lište.
9. Na utiahnutie ret'aze píly otočte skrutku na napínanie ret'aze v smere hodinových ručičiek. Ret'az píly napínajte, kým nebude prevísat' pod vodiacou lištou, no dá sa ľahko otočit' rukou. (Obr. 41) (Obr. 42)
10. Podržte koniec vodiacej lišty a pomocou kombinovaného klúča utiahnite matice na lište. (Obr. 43)
11. Po namontovaní novej ret'aze pily často kontrolujte napnutie ret'aze, kým nedôjde k zábehu ret'aze pily.
12. Pravidelne kontrolujte napnutie ret'aze. Správne napnutie ret'aze zaistí dobrý výkon a dlhú životnosť.

Prevádzka

VAROVANIE: Nepoužívajte benzín s oktánovým číslom menším než 90 RON (87 AKI). Mohlo by to viest' k poškodeniu výrobku.

1. Do nádoby na palivo pridajte celé množstvo oleja na dvojtaktné motory.

Dopíňanie paliva do palivovej nádrže

1. Používajte rastlinný olej na mazanie ret'aze alebo štandardný olej na mazanie ret'aze.
2. Skontrolujte, či je priestor v okolí uzáveru nádrže na olej na mazanie ret'aze píly čistý.
3. Zložte uzáver nádrže na olej na mazanie ret'aze píly.
4. Nádrž na olej na mazanie ret'aze naplňte odporúčaným olejom na mazanie ret'aze píly.
5. Uzáver nádrže na olej na mazanie ret'aze píly založte na miesto.

Poznámka: Ret'az sa pohne.

Poznámka: Ret'az sa pohne.

- Stlačením vypínača zastavte motor.

Poznámka: Vypínač sa automaticky vráti do svojej východiskovej polohy.

VAROVANIE: Zabráňte kontaktu ret'aze píly so zemou.

• Skontrolujte zapaľovaciu sviečku.
• Vyčistite vonkajšie povrchy karburátora a prilahlé miesta.
  • Vyčistite chladiaci systém.
• Skontrolujte sitko lapača iskier.
• Skontrolujte palivový filter.
• Skontrolujte, či nie je poškodená palivová hadica.
• Skontrolujte všetky káble a konektory.

Občasná údržba

Ostrenie rezacích zubov

Na nastavenie mierky híbky použite plochý pilník a mierku híbky obmedzovacích zubov.

Pri každom doplnení paliva skontrolujte mazanie ret'azovej pily.
