BRUKSANVISNING 135 II HUSQVARNA

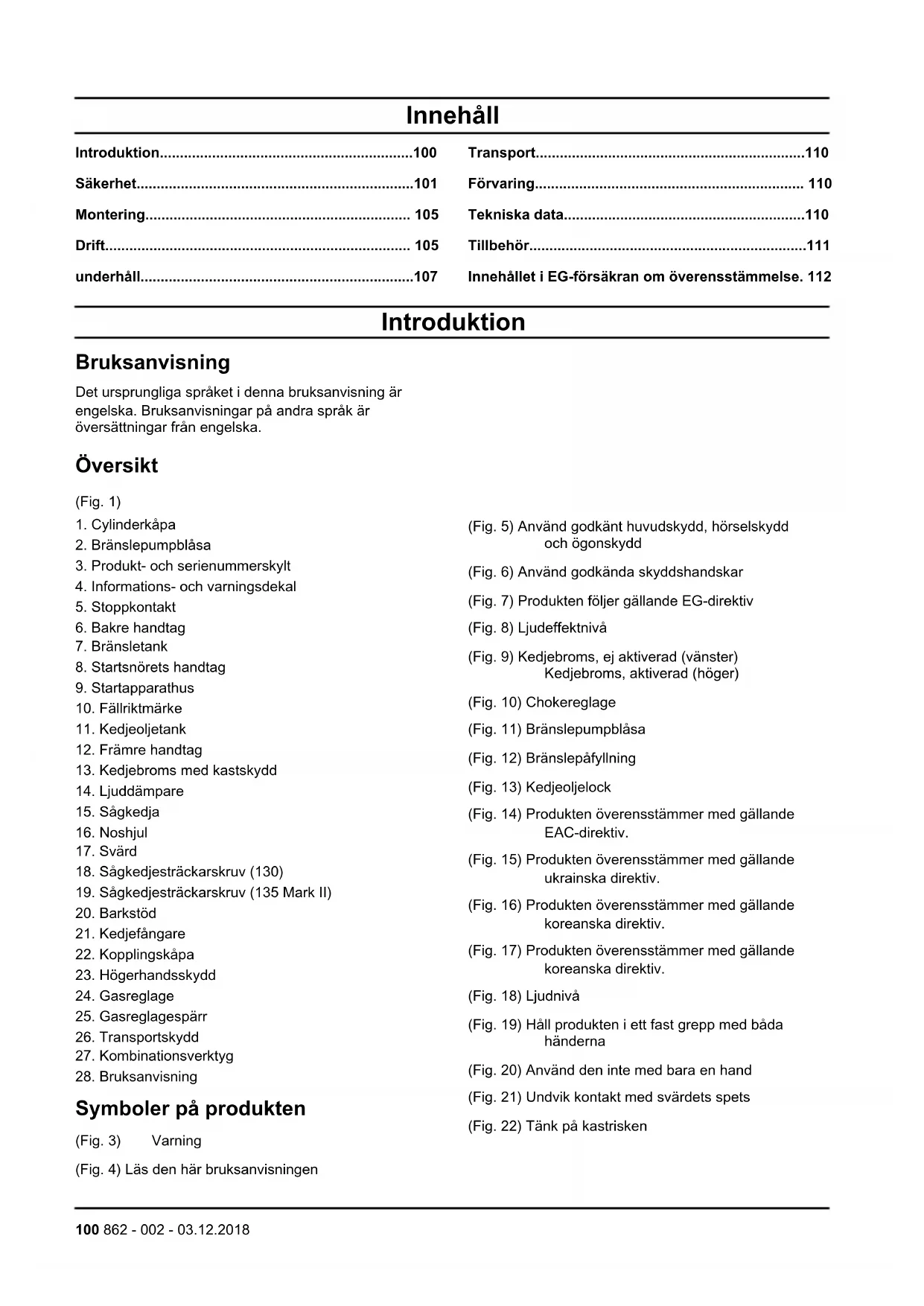

862 - 002 - 03.12.2018 99Innehåll

3. Produkt- och serienummerskylt

4. Informations- och varningsdekal

13. Kedjebroms med kastskydd

18. Sågkedjesträckarskruv (130)

19. Sågkedjesträckarskruv (135 Mark II)

Symboler på produkten (Fig. 3) Varning (Fig. 4) Läs den här bruksanvisningen (Fig. 5) Använd godkänt huvudskydd, hörselskydd och ögonskydd (Fig. 6) Använd godkända skyddshandskar (Fig. 7) Produkten följer gällande EG-direktiv (Fig. 8) Ljudeffektnivå (Fig. 9) Kedjebroms, ej aktiverad (vänster) Kedjebroms, aktiverad (höger) (Fig. 10) Chokereglage (Fig. 11) Bränslepumpblåsa (Fig. 12) Bränslepåfyllning (Fig. 13) Kedjeoljelock (Fig. 14) Produkten överensstämmer med gällande EAC-direktiv. (Fig. 15) Produkten överensstämmer med gällande ukrainska direktiv. (Fig. 16) Produkten överensstämmer med gällande koreanska direktiv. (Fig. 17) Produkten överensstämmer med gällande koreanska direktiv. (Fig. 18) Ljudnivå (Fig. 19) Håll produkten i ett fast grepp med båda händerna (Fig. 20) Använd den inte med bara en hand (Fig. 21) Undvik kontakt med svärdets spets (Fig. 22) Tänk på kastrisken 100 862 - 002 - 03.12.2018(Fig. 23) Denna produkt överensstämmer med gällande direktiv i Australien och Nya Zeeland angående elektromagnetisk kompatibilitet. Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på andra kommersiella marknader. Proposition 65 (Fig. 1) EU V VARNING: Manipulering av motorn upphäver EG-typgodkännandet för den här produkten. Produktansvar Enligt lagstiftningen för produktansvar ansvarar vi inte för skador som vår produkt orsakar om:

• produkten repareras felaktigt.

• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren.

• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person. Säkerhet Säkerhetsdefinitioner Definitionerna nedan beskriver allvarlighetsgraden för varje signalord. VARNING: Personskador. OBSERVERA: Skador på produkten. Notera: Denna information gör produkten lättare att använda. Allmänna säkerhetsanvisningar

• Använd produkten på rätt sätt. Felaktig användning kan orsaka skador eller dödsfall. Använd endast produkten för arbetsuppgifterna som finns i denna bruksanvisning. Använd inte produkten till andra uppgifter.

• Läs, förstå och följ instruktionerna i denna handbok. Följ säkerhetssymbolerna och säkerhetsinstruktionerna. Om användaren inte följer instruktionerna och symbolerna kan skador eller dödsfall inträffa.

• Spara den här bruksanvisningen. Använd instruktionerna för att sätta ihop, använda och förvara din produkt i gott skick. Använd instruktionerna för korrekt installation av tillbehör och extrautrustning. Använd endast godkända tillbehör och extrautrustning.

• Använd inte en skadad produkt. Följ underhållsschemat. Utför endast det underhållsarbete som du hittar instruktioner om i den här bruksanvisningen. Godkända servicecenter måste göra allt annat underhållsarbete.

• Den här bruksanvisningen kan inte inkludera alla situationer som kan uppstå när du använder produkten. Var försiktig och använd sunt förnuft. Använd inte produkten eller utför underhåll på produkten om du inte är trygg med situationen. Tala med en produktexpert, din återförsäljare, din serviceverkstad eller ett godkänt servicecenter för att få information.

• Koppla ur tändstiftskabeln innan du monterar produkten, ställer undan den för förvaring eller utför underhåll.

• Använd inte produkten om den ändras från dess första specifikation. Byt inte ut en del av produkten utan tillverkarens godkännande. Använd endast reservdelar som godkänts av tillverkaren. Felaktigt underhåll kan leda till skador eller dödsfall.

• Undvik att andas in avgaserna från motorn. Att andas in avgaser, ånga från kedjeolja eller sågspån under längre perioder kan utgöra en hälsorisk.

• Starta inte produkten inomhus eller nära brandfarligt material. Avgaserna är heta och kan medföra gnistor som kan orsaka brand. Otillräckligt friskluftsflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.

• Denna produkt alstrar ett elektromagnetiskt fält under drift. Det elektromagnetiska fältet kan orsaka skador på medicinska implantat. Tala med din läkare och tillverkaren av eventuella medicinska implantat innan du använder produkten.

• Låt inte barn använda produkten.

• Låt inte en person utan kännedom om instruktionerna använda produkten.

• Övervaka alltid en person med nedsatt fysisk eller mental kapacitet som använder produkten. En vuxen person måste vara närvarande hela tiden.

862 - 002 - 03.12.2018

101• Lås in produkten på en plats där barn och obehöriga personer inte har åtkomst.

• Produkten kan göra att föremål slungas ut, vilket kan orsaka skador. Följ säkerhetsinstruktionerna för att minska risken för personskador eller dödsfall.

• Lämna inte produkten när motorn är på. Stäng av motorn och se till att kedjan inte roterar.

• Användaren av produkten är ansvarig om en olycka inträffar.

• Kontrollera att delarna inte är skadade innan du använder produkten.

• Följ nationella eller lokala lagar. De kan förhindra eller minska produktens funktion under vissa förhållanden. Säkerhetsinstruktioner för drift

• Kontinuerlig eller återkommande drift av produkten kan leda till "vita fingrar" eller motsvarande medicinska problem orsakade av vibrationer. Undersök dina händer och fingrar om du använder produkten kontinuerligt eller regelbundet. Om fingrar och händer är missfärgade eller om du upplever smärta, stickningar eller domningar ska du avbryta arbetet och kontakta läkare omedelbart.

• Kontrollera att produkten är helt monterad innan du använder den.

• Produkten kan få föremål att skjutas ut, vilket kan orsaka skador på ögonen. Använd alltid godkänt ögonskydd när du använder produkten.

• Var försiktig, ett barn kan närma sig produkten utan din vetskap under användningen.

• Använd inte produkten om det finns personer i arbetsområdet. Stoppa produkten om en person går in i arbetsområdet. (Fig. 24)

• Se till att du alltid har kontroll över produkten.

• Produkten måste hållas med båda händerna vid användning. Använd inte produkten med bara en hand. Användaren, annan personal, människor runt omkring eller flera av dessa kan skadas allvarligt om produkten används hållen i bara en hand.

• Håll det främre handtaget med vänster hand och det bakre handtaget med höger hand. Håll produkten på höger sida av kroppen. (Fig. 25)

• Använd aldrig produkten om du är trött, sjuk eller påverkad av alkohol, droger eller läkemedel.

• Använd inte produkten om du inte kan få hjälp om en olycka inträffar. Se alltid till att andra vet att du kommer att använda produkten innan du börjar använda den.

• Vänd dig inte om med produkten innan du kontrollerat att inga människor eller djur finns i säkerhetsområdet.

• Ta bort allt oönskat material från arbetsområdet innan du börjar. Om sågkedjan träffar ett objekt kan objektet skjutas iväg och orsaka personskada eller annan skada. Oönskat material kan lindas runt sågkedjan och orsaka skador.

• Använd inte produkten i dåligt väder såsom dimma, regn, hård vind, vid risk för åska eller andra väderförhållanden. Riskabla förutsättningar såsom hala underlag kan uppstå på grund av dåligt väder.

• Se till att du kan röra dig fritt och arbeta i en stabil position.

• Se till att du inte kan falla när du använder produkten. Luta dig inte när du använder produkten.

• Håll alltid produkten med båda händerna. Håll det främre handtaget med vänster hand och det bakre handtaget med höger hand. Håll produkten på höger sida av kroppen.

• Sågkedjan börjar rotera om chokereglaget är i chokeläge när motorn startar.

• Stanna motorn innan du flyttar produkten.

• Lägg inte ned produkten om motorn är på.

• Stanna motorn innan du tar bort oönskat material från produkten. Låt skärutrustningen stanna innan du avlägsnar skärmaterialet.

• Använd inte produkten uppe i ett träd. Att använda produkten uppe i ett träd kan leda till personskador. (Fig. 26)

• Kedjebromsen måste vara aktiverad när produkten startas, för att minska risken att sågkedjan träffar dig vid start. (Fig. 27)

• Ett kast kan orsaka allvarlig eller livshotande skada för användaren och andra. För att minska risken måste du känna till orsakerna till kast och hur man undviker dem.

• Följ alla säkerhetsinstruktioner för att minska risken för kast samt andra krafter som kan orsaka allvarlig skada eller dödsfall.

• Justera sågkedjespänningen regelbundet för att se till att kedjan är riktigt spänd. En slak sågkedja kan hoppa av och orsaka allvarliga personskador eller dödsfall.

• Fäll inte träd med felaktiga metoder. Detta kan orsaka personskador, göra att en kraftledning träffas eller orsaka annan skada på egendom.

• Användaren ska hålla sig i uppsidan av en sluttning eftersom trädet kan komma att rulla eller glida ner när det har fällts. (Fig. 28)

• Planera och förbered reträttvägen innan du börjar såga. Reträttvägen måste vara ungefär 135 grader från fallriktningen.

• 3. Fallriktningen (Fig. 29)

• Stanna alltid motorn innan du flyttar produkten.

• Se till att du står stadigt med fötterna på marken och med jämn viktfördelning.

• Använd endast produkten om du står på stadig mark. Användning av produkten utan att stå på stadig mark kan leda till allvarliga skador eller dödsfall för användaren eller andra. Använd inte produkten från en stege eller i ett träd. (Fig. 31) Kast, glidning, studsning och släppning Olika krafter äventyra din säkra kontroll över produkten.

• Glidning är när svärdet rör sig snabbt sidledes i träet.

• Studsning är när svärdet lyfter från träet och vidrör den om och om igen.

• Släppning är när produkten faller nedåt efter att sågsnittet går igenom träet. Detta kan göra att sågkedjan kommer i kontakt med en kroppsdel eller ett föremål och orsaka personskador eller andra skador.

• Kast är när noshjulet kommer i kontakt med objekt och plötsligt kastas bakåt, uppåt eller framåt. Kast inträffar även när träet sluter sig och nyper fast sågkedjan under sågning. Om produkten kommer i kontakt med ett föremål i träet kan det hända att du tappar kontrollen (). (Fig. 32)

• Roterande kast kan inträffa när den sågkedjan kommer i kontakt med ett föremål vid noshjulet. Detta kan leda till att kedjan gräver sig ned i objektet och att kedjan omedelbart stoppas. Resultatet blir en mycket snabb, omvänd reaktion som kastar svärdet uppåt och bakåt i riktning mot användaren ( och ). (Fig. 33)

• Klämkast kan inträffa när sågkedjan plötsligt stoppas under sågningen. Träet sluter till och nyper fast sågkedjan längs noshjulet. Kedjans plötsliga stopp reverserar kedjans kraft och gör att produkten rör sig i motsatt riktning av kedjan. Produkten rör sig bakåt i riktning mot användaren

• Indragning kan inträffa när sågkedjan plötsligt stoppas när den kommer i kontakt med ett föremål i träet längs svärdets undersida. Det plötsliga stoppet drar produkten framåt och bort från användaren vilket kan göra att användaren tappar kontrollen över produkten (). (Fig. 35) Säkerställ att du förstår hur alla dessa krafter verkar och hur du undviker dem innan du använder produkten. Se Att förhindra kast, glidning, studsning och släppning på sida 103

Att förhindra kast, glidning, studsning och släppning

• Se till att hålla produkten stadigt när motorn är igång. Håll högra handen i det bakre handtaget och vänstra handen i det främre handtaget. Greppa hårt med tummarna och fingrarna runt handtagen. Släpp inte.

• Håll kontroll över produkten under sågning och efter att trädet fallit till marken. Låt inte motorsågens vikt göra att den faller ned när sågsnittet är klart.

• Se till att området där du ska såga är fritt från hinder. Låt inte noshjulet vidröra en trädstam, gren eller annat hinder medan du använder produkten (). (Fig. 36)

• Såga med högt varvtal.

• Sträck dig inte för långt och såga inte över axelhöjd (). (Fig. 37)

• Följ tillverkarens instruktioner för slipning och underhåll av sågkedjan.

• Vid byte, använd endast de svärd och sågkedjor som specificeras av tillverkaren.

• För stor underställning ökar sågkedjans kastbenägenhet. Personlig skyddsutrustning

• Använd alltid korrekt personlig skyddsutrustning när du använder produkten. Personlig skyddsutrustning minskar graden av skada om en olycka inträffar, men förhindrar den inte.

• Använd inte löst sittande kläder som kan fångas upp av sågkedjan.

• Använd en godkänd skyddshjälm.

• Använd alltid godkänt hörselskydd när du använder produkten. Buller under en längre period kan leda till hörselnedsättning.

• Använd skyddsglasögon eller ansiktsvisir för att minska risken för skador från flygande föremål. Produkten kan flytta föremål som sågspån och små trästycken med stor kraft. Detta kan orsaka allvarlig skada, även på ögonen.

• Använd skyddshandskar för motorsågning.

• Använd byxor med skydd för motorsågning.

• Använd stövlar med skydd för motorsågning, stålhätta och halkfria sulor.

• Se till att du har första hjälpen i närheten.

• Det kan komma gnistor ur ljuddämparen, svärdet och kedjan eller annan källa. Ha alltid verktyg för brandsläckning och en spade till hands för att förhindra skogsbränder. Säkerhetsanordningar på produkten

• Använd inte en produkt med skadad skyddsutrustning. Om produkten är skadad bör du tala med ett godkänt servicecenter. Kontroll av stoppkontakten

1. Starta motorn. Se

Innan du startar motorn på sida

2. Kontrollera att motorn stängs av när stoppreglaget

flyttas till stoppläget.

1. Se till att gasreglaget (B) är låst på tomgång när du

släpper gasreglagespärren (A) (Fig. 38).

2. Tryck på gasreglagets låsning (A) och kontrollera att

den går tillbaka till sitt ursprungliga läge när du släpper den.

3. Tryck på gasreglaget (B) och kontrollera att det går

tillbaka till sitt ursprungliga läge när du släpper det.

4. Starta motorn och ge sedan fullgas.

5. Släpp gasreglaget och kontrollera om sågkedjan

6. Om sågkedjan roterar vid tomgångsvarvtal ska du

vrida tomgångsskruven moturs tills sågkedjan stannar. Skydd Skyddet förhindrar att objekt slungas ut i riktning mot användaren. Skyddet förhindrar oavsiktlig kontakt mellan användaren och sågkedjan.

• Se till att skyddet är tillåtet för användning i kombination med produkten.

• Använd inte produkten utan skyddet.

• Se till att skyddet inte är skadat. Byt ut skyddet om det är slitet eller skadat. Bränslesäkerhet

• Starta inte produkten om det finns bränsle eller motorolja på produkten. Ta bort det oönskade bränslet/oljan och låt produkten torka. Ta bort oönskat bränsle från produkten.

• Om du spillt bränsle på kläderna skall dessa bytas omedelbart.

• Se till att inte få bränsle på kroppen, det kan orsaka personskador. Om du får bränsle på kroppen använder du tvål och vatten för att ta bort bränslet.

• Starta inte motorn om du spiller olja eller bränsle på produkten eller på kroppen.

• Starta inte produkten om motorn har en läcka. Undersök regelbundet om motorn läcker.

• Var försiktig med bränsle. Bränsle är brandfarligt och ångorna är explosiva och kan orsaka skador eller dödsfall.

• Undvik att andas in bränsleångor då det kan orsaka personskador. Se till att det finns tillräckligt luftflöde.

• Rök inte i närheten av bränslet eller motorn.

• Placera inga varma föremål i närheten av bränslet eller motorn.

• Fyll inte på bränsle när motorn är på.

• Se till att motorn har svalnat innan du fyller på bränsle.

• Innan du fyller på bränsle bör du öppna bränsletanklocket långsamt och försiktigt släppa på trycket.

• Fyll inte på bränsle i motorn inomhus. Otillräckligt luftflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.

• Dra åt tanklocket försiktigt, annars kan brand uppstå.

• Flytta produkten minst 3 m från den plats där du fyllde på tanken innan du startar den.

• Fyll inte på med för mycket bränsle i bränsletanken.

• Kontrollera att läckage inte kan uppstå när du flyttar produkten eller bränslebehållaren.

• Placera inte produkten eller bränslebehållaren där det finns öppen eld, gnistor eller tändlågor. Se till att det inte finns någon öppen eld i förvaringsutrymmet.

• Använd endast godkända behållare när du flyttar bränslet eller ställer undan bränslet för förvaring.

• Töm bränsletanken före långtidsförvaring. Följ lokala lagar om var du kan kasta bränsle.

• Rengör produkten före långtidsförvaring.

• Ta bort tändstiftskabeln innan du ställer undan produkten för förvaring så att motorn inte oavsiktligt startar. Säkerhetsinstruktioner för underhåll

• Koppla från tändstiftet innan du utför underhåll på produkten, förutom vid justering av förgasaren.

• Låt en auktoriserad återförsäljare utföra all service förutom åtgärderna i underhåll på sida 107

• Kontrollera att sågkedjan stannar när gasreglaget släpps.

• Håll handtagen torra, rena och fria från olja och bränsleblandning.

• Se till att lock och fästskruvar är ordentligt åtdragna.

• Ej godkända ersättningskomponenter eller borttagning av säkerhetsanordningar kan orsaka skador på produkten. Detta kan också orsaka allvarliga skador på användaren eller människor runt omkring. Använd endast rekommenderade tillbehör och reservdelar. Modifiera inte produkten.

• För säker och hög prestanda ska du se till att sågkedjan alltid är välslipad och ren.

• Följ instruktionerna för smörjning och byte av tillbehör.

• Kontrollera om det finns några skadade delar på produkten. Se till att skadade skydd eller delar fungerar korrekt innan produkten åter tas i bruk. Kontrollera om det finns skadade eller feljusterade delar eller delar som inte kan röra sig som de ska. Kontrollera om det finns några andra förhållanden som kan påverka produktens funktion. Se till att produkten är korrekt monterad. Skydd eller andra skadade delar ska repareras eller bytas ut av en auktoriserad återförsäljare såvida annat meddelas i bruksanvisningen.

• Förvara produkten på en torr, hög plats eller i ett låst utrymme oåtkomligt för barn när den inte används.

• Under transport eller förvaring av produkten ska den vara försedd med transportskydd eller innesluten.

• Använd aldrig spillolja. Spillolja är skadlig för dig och kan orsaka skador på produkten och miljön.

VARNING: Läs och förstå säkerhetskapitlet innan du monterar produkten. Montera svärd och sågkedja

1. Ta loss svärdsmuttrarna och kopplingskåpan. Ta

bort transportskyddet (A). (Fig. 39)

2. Montera svärdet över svärdsbultarna. Placera

svärdet i sitt bakersta läge.

3. Ta på skyddshandskar.

4. Placera kedjan över kedjedrivhjulet och i

svärdspåret. Börja på svärdets ovansida. (Fig. 40)

5. Kontrollera att skärens eggar är riktade framåt på

ovansidan av svärdet.

6. Montera kopplingskåpan och för in

kedjespännartappen i svärdets urtag.

7. Kontrollera att kedjans drivlänkar passar på

kedjedrivhjulet. Kontrollera även att kedjan ligger rätt i svärdspåret.

8. Dra åt svärdsmuttrarna med fingrarna.

9. Vrid sågkedjesträckarskruven medurs för att spänna

sågkedjan. Sågkedjan ska spännas tills den inte hänger slak på svärdets undersida men fortfarande kan dras lätt för hand. (Fig. 41) (Fig. 42)

10. Dra fast svärdsmuttrarna med kombinyckeln

samtidigt som svärdsspetsen hålls upp. (Fig. 43)

• På en ny kedja måste kedjespänningen kontrolleras ofta tills kedjan är inkörd.

• Kontrollera kedjespänningen regelbundet. Rätt kedjespänning ger bra prestanda och lång livslängd. Drift VARNING: Läs och förstå säkerhetskapitlet innan du använder produkten. Så använder du bränsle OBSERVERA: Denna produkt har en tvåtaktsmotor. Använd en blandning av bensin och tvåtaktsmotorolja. Se till att använda rätt mängd olja i blandningen. Ett felaktigt blandningsförhållande av bensin och olja kan skada motorn. Bränsleblandning Blandningsförhållande för bensin och tvåtakts motorolja är 50:1 (2 %) Bensin Tvåtaktsmotorolja 3,79 liter 77 ml 4,55 liter 95 ml 5 l 100 ml Så gör du bränsleblandningen

1. Beräkna den korrekta kvantiteten av bensin och

motorolja (blandningsförhållande 50:1). Blanda inte mer bränsleblandning än för 30 dagar. Se Bränsleblandning på sida 105

2. Fyll på med hälften av bensinkvantiteten i en ren

bränslebehållare med antispillventil. OBSERVERA: Använd inte bensin med mer än 10 % etanol (E10). Det kan orsaka skador på produkten. OBSERVERA: Använd inte bensin med ett oktantal lägre än 90 RON (87 AKI). Det kan orsaka skador på produkten. Notera: Använd bensin med ett högre oktantal om du ofta använder produkten vid kontinuerligt högt motorvarvtal.

3. Fyll på hela kvantiteten av tvåtakts motorolja i

bränslebehållaren. OBSERVERA: Använd alltid motorolja av hög kvalitet som är avsedd för luftkylda tvåtaktsmotorer. Andra oljor kan orsaka skador på produkten.

4. Skaka bränsleblandningen så att innehållet blandas.

5. Fyll på bränslebehållaren med den återstående

6. Skaka bränsleblandningen så att innehållet blandas.

7. Fyll sågens bränsletank med bränsleblandningen.

Bränsleblandning på sida 105

Påfyllning av bränsletanken

1. Se till att bränsleblandningen är den korrekta och att

den förvaras i en bränslebehållare med antispillventil.

862 - 002 - 03.12.2018

1052. Om det kommer bränsle på behållaren tar du bort det och låter behållaren torka.

3. Se till att området i närheten av bränsletanklocket är

5. Skaka bränslebehållaren innan du tillsätter

bränsleblandningen i bränsletanken.

6. Sätt tillbaka bränsletanklocket.

Smörjning av sågkedjan Produkten har ett automatiskt smörjsystem. Var noga med att använda rätt kedjeolja och följ anvisningarna.

1. Använd vegetabilisk sågkedjeolja eller en vanlig

2. Se till att området runt locket till sågkedjeoljetanken

3. Ta bort locket från sågkedjeoljetanken ().

4. Fyll sågkedjeoljetanken med rekommenderad

5. Sätt tillbaka locket på sågkedjeoljetanken.

Innan du startar motorn

• Genomsök produkten efter saknade, skadade, lösa eller slitna delar.

• Undersök muttrar, skruvar och bultar.

• Undersök luftfiltret.

• Undersök gasreglagets låsning och om gasreglaget fungerar korrekt.

• Undersök om stoppreglaget fungerar korrekt.

• Genomsök produkten efter bränsleläckor.

• Undersök om sågkedjan är skärpt och spänd. Starta kall motor

1. För kastskyddet framåt för att aktivera

kedjebromsen. (Fig. 45)

2. Dra chokereglaget utåt och uppåt.

3. Tryck på bränslepumpblåsan sex gånger. (Fig. 46)

4. Håll produktens chassi på marken med vänster

5. För höger fot genom det bakre handtaget.

6. Dra långsamt i startsnörets handtag med höger hand

tills du känner ett visst motstånd.

7. Dra startsnörets handtag med mer kraft. (Fig. 47)

OBSERVERA: Dra inte i startsnöret förrän det tar stopp. Släpp inte startsnöret när det är fullt utdraget. Släpp startsnöret långsamt. Om du inte följer dessa instruktioner kan motorn skadas. Notera: Dra inte i gasreglaget när du startar motorn.

8. Fortsätt dra i startsnörets handtag tills motorn startar

eller försöker starta (dra högst tre gånger).

9. Om motorn startar eller försöker att starta trycker du

ned chokereglaget. (Fig. 48)

10. Fortsätt dra tills motorn startar.

11. Håll det bakre handtaget med höger hand och det

främre handtaget med vänster hand.

12. Dra omedelbart kastskyddet bakåt i riktning mot det

främre handtaget för att koppla ur kedjebromsen. (Fig. 27) Notera: Kedjan kommer att röra sig.

13. Kör 20–30 sekunder på förhöjd tomgång.

14. Dra gasreglaget lätt för att ställa in normal tomgång.

15. Kör 20–30 sekunder på normal tomgång.

16. Använd produkten.

1. För kastskyddet framåt för att aktivera

kedjebromsen. (Fig. 45)

2. Dra chokereglaget utåt och uppåt.

3. Tryck på bränslepumpblåsan sex gånger. (Fig. 46)

4. Tryck ned chokereglaget. (Fig. 48)

5. Håll produktens chassi på marken med vänster

6. För höger fot genom det bakre handtaget.

7. Dra långsamt i startsnörets handtag med höger hand

tills du känner ett visst motstånd.

8. Dra startsnörets handtag med mer kraft. (Fig. 47)

OBSERVERA: Dra inte i startsnöret förrän det tar stopp. Släpp inte startsnöret när det är fullt utdraget. Släpp startsnöret långsamt. Om du inte följer dessa instruktioner kan motorn skadas. Notera: Dra inte i gasreglaget när du startar motorn.

9. Dra i startsnörets handtag tills motorn startar.

10. Håll det bakre handtaget med höger hand och det

främre handtaget med vänster hand.

11. Dra omedelbart kastskyddet bakåt i riktning mot det

främre handtaget för att koppla ur kedjebromsen. (Fig. 27) Notera: Kedjan kommer att röra sig.

12. Vänta 10–15 sekunder.

13. Dra gasreglaget lätt för att ställa in normal tomgång.

14. Använd produkten.

Start av motorn när bränslet är för varmt Om produkten inte startar kan det bero på att bränslet är för varmt.

862 - 002 - 03.12.2018Notera: Använd alltid nytt bränsle och minska drifttiden i

1. Placera produkten på en sval plats i skugga.

2. Låt produkten svalna i minst 20 minuter.

3. Tryck på bränslepumpblåsan om och om igen i 10–

4. Följ proceduren för start av kall motor. Se

• Tryck ned stoppreglaget för att stoppa motorn. Notera: Stoppreglaget återgår automatiskt till ursprungsläget. Använda barkstöd Barkstödet håller fast träet när du sågar. Barkstödet är en svängpunkt mellan motorkropp och svärd.

1. Placera den nedre änden av barkstödet vid rätt

2. Tryck det främre handtaget med vänster hand och

lyft det bakre handtaget med höger hand.

3. Såga tills du får rätt brytmånsbredd.

Notera: Brytmånen måste ha samma tjocklek hela vägen.

4. Såga till mer än hälften av diametern och sätt sedan

i fällkilen i sågsnittet. Fälla träd

1. Ta bort smuts, stenar, lös bark, spikar, häftklamrar

och kablar från trädet där skäret ska göras.

2. Såga ett övre riktskär till 1/3 av trädets diameter,

vinkelrätt mot fallriktningen. (Fig. 49)

3. Såga ett nedre, horisontellt riktskär. Detta minskar

risken för att sågkedjan eller svärdet kläms fast när det andra skäret görs.

4. Såga fällskäret (X) minst 50 mm (2 tum) högre än

det horisontella riktskäret. Se till att fällskäret görs parallellt med det horisontella riktskäret så att tillräckligt med trä kan bilda brytmån när trädet faller. Såga inte igenom denna brytmån. Brytmånen av trä förhindrar att trädet vrids och faller i fel riktning. (Fig.

5. När fällskäret närmar sig brytmånen börjar trädet

falla. Försäkra dig om att trädet faller i rätt riktning och inte tippas bakåt och klämmer fast sågkedjan. Stoppa sågningen innan fällskäret når igenom för att förhindra detta. Använd kilar av trä eller plast för att sära fällskäret och låta trädet falla i avsedd riktning. (Fig. 52)

6. Ta bort produkten ur skäret när trädet börjar falla.

Stäng av motorn, ställ ned produkten och retirera som planerat. Se upp med grenar som kan falla uppifrån och se till att ha bra fotfäste. (Fig. 53) Kvista ett träd

1. Använd större grenar som stöd för att hålla stocken

2. Kapa små kvistar med ett snitt (). (Fig. 54)

3. Kapa grenar som ligger i spänn underifrån för att

undvika att sågkedjan eller svärdet kläms fast. Kapa en stock OBSERVERA: Låt inte sågkedjan komma i kontakt med marken.

• Om stocken har stöd längs hela dess längd, kapa ovanifrån stocken (med dragande kedja). (Fig. 55)

• Om stocken har stöd i ena änden kapar du först 1/3 av diametern underifrån stocken (med skjutande kedja).

• Om stocken har stöd i båda ändar, kapa 1/3 av diametern ovanifrån. Slutför kapningen underifrån genom de återstående 2/3 av stocken till det första skäret. (Fig. 56)

• Om stocken ligger i en sluttning ska du alltid se till att stå ovanför stocken i sluttningen. Håll noggrann kontroll över motorsågen när du kapar stocken. Släpp kaptrycket på sågen nära slutet av skäret och håll hårt i bakre och främre handtaget. (Fig. 57) underhåll VARNING: Läs och förstå säkerhetskapitlet innan du rengör, reparerar eller utför underhåll på produkten. Underhållsschema Se till att du följer underhållsschemat. Intervallen beräknas utifrån daglig användning av produkten. Intervallen är annorlunda om du inte använder produkten varje dag. Utför endast det underhållsarbete som finns i den här bruksanvisningen. Tala med ett godkänt servicecenter om andra underhållsarbeten som inte finns i den här bruksanvisningen. Dagligt underhåll

• Rengör utvändiga ytor.

• Kontrollera att gasreglagespärren och gasreglaget fungerar som de ska.

• Rengör kedjebromsen och se till att den fungerar korrekt.

• Inspektera om kedjefångaren har skador. Byt kedjefångaren om den är skadad.

862 - 002 - 03.12.2018 107• Vänd svärdet dagligen så att slitaget blir jämnare.

• Kontrollera att smörjhålet på svärdet inte är tilltäppt.

• Ta bort sågspån och annat oönskat material under kopplingskåpan.

• Rengör svärdspåret. (Fig. 58)

• Se till att svärdet och kedjan får tillräckligt med olja.

• Kontrollera att sågkedjan inte har sprickor eller ojämnt slitna nitar och länkar. Om så krävs, byt ut kedjan.

• Kontrollera att sågkedjan är korrekt spänd och att den inte har grader på drivlänkarna. Om så krävs, byt ut kedjan.

• Slipa sågkedjan. Se Slipa sågkedjan på sida 109

• Kontrollera att kedjedrivhjulet inte är onormalt slitet, och byt ut det om så krävs. (Fig. 59)

• Rengör startapparathusets luftintag.

• Se till att skruvar och muttrar är åtdragna.

• Se till att reglagen fungerar som de ska. Underhåll varje vecka

• Kontrollera att kylsystemet fungerar som det ska.

• Kontrollera att startanordningen, startsnöret och returfjädern fungerar korrekt.

• Kontrollera att vibrationsisolatorerna inte är skadade. (Fig. 60)

• Fila bort alla grader på svärdets kanter.

• Rengör eller byt ljuddämparens gnistfångarnät. (Fig. 61)

• Rengör utvändiga ytor på förgasaren och dess angränsande områden.

• Rengör luftfiltret. Montera ett nytt luftfilter om det är skadat eller för smutsigt för att kunna rengöras helt.

Rengöring av luftfiltret på sida 109 för mer information. Underhåll varje månad

• Kontrollera bromsbandet på kedjebromsen med avseende på slitage. Byt när bromsbandet när dess tjocklek är mindre än 0,6 mm (0,024 tum) på det mest slitna stället (). (Fig. 62)

• Kontrollera om det finns slitage på kopplingscentrum, kopplingstrumman eller kopplingsfjädern ().

• Rengör tändstiftet. Kontrollera att elektrodavståndet är korrekt (). (Fig. 63)

• Rengör utvändiga ytor på förgasaren och dess angränsande områden.

• Kontrollera bränslefiltret och bränsleslangen. Byt ut filtret vid behov.

• Undersök alla kablar och anslutningar. Årligt underhåll

• Undersök tändstiftet.

• Rengör utvändiga ytor på förgasaren och dess angränsande områden.

• Undersök gnistfångarnätet.

• Undersök bränslefiltret.

• Undersök bränsleslangen avseende skador.

• Undersök alla kablar och anslutningar. Periodiskt underhåll

• Låt ett auktoriserat servicecenter reparera eller byta ut ljuddämparen efter 50 driftstimmar.

• Utför underhåll på tändstiftet när:

• motorns effektnivå är låg.

• motorn är svårstartad.

• motorn inte går korrekt på tomgång.

• Kontrollera sågkedjesmörjningen vid varje tankningstillfälle. Se Kontroll av sågkedjans smörjning på sida 109

Så justerar du tomgångsvarvtalet Se till att luftfiltret är rent och att luftfilterkåpan sitter fast innan du justerar tomgångsvarvtalet.

1. Vrid tomgångsskruven, märkt med ett "T", medurs

tills kedjan börjar rotera.

2. Vrid tomgångsskruven, märkt med ett "T", moturs

tills kedjan slutar rotera.

3. Tomgångsvarvtalet ska vara lägre än det varvtal då

sågkedjan börjar rotera. Tomgångsvarvtalet är korrekt när motorn arbetar jämnt i alla positioner. Utföra underhåll på gnistfångarnätet

• Använd en stålborste för att rengöra gnistfångarnätet. (Fig. 61) Underhåll av tändstiftet OBSERVERA: Använd det rekommenderade tändstiftet. Se till att det nya är likadant som tillverkarens del. Ett felaktigt tändstift kan skada produkten.

1. Om motorn inte startar eller fungerar som den ska

bör du kontrollera om tändstiftet har något främmande material. Om du vill minska risken för oönskat material på tändstiftets elektroder: a) Se till att tomgångsvarvtalet är korrekt justerat. b) Se till att bränsleblandningen är korrekt. c) Se till att luftfiltret är rent.

2. Rengör tändstiftet om det är smutsigt. Kontrollera att

elektrodavståndet är korrekt (). (Fig. 63)

3. Byt ut tändstiftet om det är nödvändigt.

862 - 002 - 03.12.2018Rengöring av luftfiltret

1. Tag bort luftfilterkåpan och luftfiltret. (Fig. 64)

2. Rengör luftfiltret med hjälp av varmt tvålvatten. Se till

att luftfiltret är torrt innan du installerar det.

3. Byt ut luftfiltret om det är för smutsigt för att rengöra

helt. Byt alltid ut ett skadat luftfilter. Slipa sågkedjan Skärlänk Den sågande delen hos en sågkedja kallas skärlänk och består av en skärtand (A) och en underställningsklack (B). Avståndet i höjd mellan dessa avgör skärdjupet, underställningens inställning (C) (). (Fig. 65) Vid skärpning av skärtand finns 5 mått att ta hänsyn till.

• Filningsvinkel (Fig. 66)

• Rundfilens diameter (). (Fig. 69) Skärpning av skärtand Använd en rundfil och en filmall för skärpning av skärtänderna (). För information om rekommenderad fildiameter och mall för motorsågens installerade sågkedja, se Sågkedjeslipning och sågkedjekombinationer på sida 112

1. Se till att kedjan har korrekt spänning. En kedja utan

korrekt spänning rör sig sidledes och skärps inte korrekt.

2. Fila alla tänderna på ena sidan. Fila från

skärtandens insida och minska trycket vid returrörelsen.

3. Vrid motorsågen till motsatt sida och fila

4. Se till att fila så att alla tänder håller samma längd.

Byt ut en sliten sågkedja när skärtandens längd minskat till 4 mm (5/32 tum). Justera underställningen Fila skärtänderna innan du ställer in underställningen.

Skärpning av skärtand på sida 109 . Vid filning av skärtanden (A) minskar underställningen (C). För att behålla maximal skärkapacitet måste underställningen (B) filas ned för att uppnå rekommenderad underställning. Se Sågkedjeslipning och sågkedjekombinationer på sida 112 , där du hittar rätt djupmått för din kedja. (Fig. 71) (Fig. 72) Notera: Denna rekommendation förutsätter att skärtändernas längd inte filats ner onormalt. Använd en flatfil och underställningsmall och justera underställningen.

1. Lägg mallen över sågkedjan. Information om

användning av filmallen finns på förpackningen.

2. Använd flatfilen på ovansidan av

underställningsklacken som sticker ut genom underställningsmallen. Underställningen är korrekt då inget motstånd känns när du drar filen över mallen. Spänna sågkedjan Notera: På en ny kedja måste kedjespänningen kontrolleras ofta tills kedjan är inkörd.

1. Lossa svärdsmuttrarna som håller fast

kopplingskåpan. Använd kombinyckeln. (Fig. 73)

2. Dra sedan åt svärdsmuttrarna för hand så hårt du

3. Lyft upp på svärdets spets och spänn sågkedjan

genom att skruva kedjespännarskruven. Använd kombinyckeln. Spänn sågkedjan tills den inte hänger slak på svärdets undersida. (Fig. 74)

4. Dra åt svärdsmuttrarna med kombinyckeln och lyft

samtidigt svärdsspetsen. (Fig. 75)

5. Kontrollera att du kan dra runt sågkedjan för hand

och att den inte hänger ned. (Fig. 76) Smörjning av skärutrustningen Kontroll av sågkedjans smörjning Kontrollera sågkedjesmörjningen vid varje tankningstillfälle.

1. Starta motorsågen och låta den gå med 3/4 varvtal.

Peka svärdsspetsen mot en ljust färgad yta och håll den på cirka 20 cm (8 tum) avstånd.

2. Efter 1 minuts körning visas en oljerand på den ljusa

3. Om du inte kan se en oljerand efter 1 minut, ska

svärdets oljekanal rengöras. Rengör spåret i kanten på svärdet. Se till att svärdets noshjul roterar fritt och att det inte finns något som blockerar smörjhålet. Rengör och smörj noshjulet.

4. Starta motorsågen och låta den gå med 3/4 varvtal.

Peka svärdsspetsen mot en ljust färgad yta och håll den på cirka 20 cm (8 tum) avstånd.

6. Om du inte kan se en oljerand efter 1 minut,

kontakta en auktoriserad återförsäljare.

• För att undvika skador ska transportskyddet vara på plats på skärutrustningen under transport.

• Kontrollera att produkten inte kan röra sig under transport. Förvaring

• Förvara alltid produkten på en säker plats när den inte används. Läckor och ångor från produkten kan komma i kontakt med gnistor, lågor från elektrisk utrustning, elektriska gräsklippare, reläer/ strömbrytare, värmepannor och mycket annat.

• Förvara alltid bränsle i en godkänd behållare.

• Töm bränsle- och kedjeoljetanken när produkten ska förvaras under en längre tid. Kassera förbrukade vätskor på korrekt sätt.

• För att undvika skador ska transportskyddet vara på plats på skärutrustningen vid förvaring.

• Ta bort tändhatten från tändstiftet och aktivera kedjebromsen innan förvaring. Tekniska data enhet 130 (H13038HV) 135 Mark II (H13038HV) Motorspecifikationer Cylindervolym cm

Tändstift — NGK BPMR 7A NGK BPMR 7A Elektrodgap mm (tum) 0,5 (0,02) 0,5 (0,02) Bränsletankvolym cm

2 800–3 200 2 800–3 200 Effekt vid 9 000 varv/min

kW 1,5 1,6 Hållbarhetsperiod tim 125 125 Buller- och vibrationsdata Ekvivalent vibrationsnivå (ahv, ekv.) vänster handtag

dB (A) 116 116 Ljudeffektnivå, uppmätt

Ekvivalent vibrationsnivå beräknas som den tidsvägda totalenergin för vibrationsnivåer under olika arbetsfö- rhållanden. Rapporterade data för ekvivalent vibrationsnivå har en typisk statistisk spridning (standardavvi- kelse) på 1,5 m/s

Ekvivalent vibrationsnivå beräknas som den tidsvägda totalenergin för vibrationsnivåer under olika arbetsfö- rhållanden. Rapporterade data för ekvivalent vibrationsnivå har en typisk statistisk spridning (standardavvi- kelse) på 1,5 m/s

Emission av buller till omgivningen uppmätt som ljudeffekt (L

Emission av buller till omgivningen uppmätt som ljudeffekt (L

110 862 - 002 - 03.12.2018enhet 130 (H13038HV) 135 Mark II (H13038HV) Ljudtrycksnivå vid användarens öra

Bränsle-/smörjsystem Oljepumpkapacitet vid 9 000 varv/min

ml/min 9 9 Typ av oljepump — Automatisk Automatisk Sågkedja och svärd Standardsvärdslängd cm (tum) 35–40 (14–16) 35–40 (14–16) Rekommenderad svärdslängd cm (tum) 35–40 (14–16) 35–40 (14–16) Effektiv såglängd cm (tum) 33–38 (13–15) 33–38 (13–15) Maximal sågkedjehastighet m/s 22,3 22,3 Sågkedjedelning mm (tum) 9,52 (3/8) 9,52 (3/8) Tjocklek på drivlänkar (bredd) mm (tum) 1,3 (0,050) 1,3 (0,050) Typ av kedjedrivhjul — Spur Spur Antal kedjehjulkuggar — 6 6 Tillbehör Kombinationer av svärd och sågkedja Svärd Sågkedja Längd Kedjedelning Spårvidd Max. nosradie Typ Antal drivlänkar 14 tum 3/8 tum 0,050 tum 7T Husqvarna H37 Husqvarna S93G

Ekvivalent ljudtrycksnivå beräknas som den tidsvägda totalenergin för olika ljudtrycksnivåer under olika ar- betsförhållanden. Typisk statistisk spridning för ekvivalent ljudtrycksnivå är en standardavvikelse på 2,5 dB (A).

862 - 002 - 03.12.2018 111Sågkedjeslipning och sågkedjekombinationer

Storlek, rundfil Eggvinkel Stötvinkel Filguide- vinkel Inställning av under- ställning Djupmått, artikelnr Filmall, ar- tikelnr H37, S93G 5/32 tum 4,0 mm 80° 30° 0° 0,025/0,65 5056981-03 5052437-01 (H37) 5878090-01 (S93G) Innehållet i EG-försäkran om överensstämmelse Husqvarna AB, SE-561 82 Huskvarna, SVERIGE, försäkrar härmed på eget ansvar att den företrädda produkten: Beskrivning Bensindriven motorsåg Varumärke Husqvarna Plattform/typ/modell Plattform H13038HV, rep- resenterar modell 130, 135 Mark II Parti Serienummer daterade 2018 och framåt uppfyller alla krav i följande EU-direktiv och förordningar: Direktiv/förordning Beskrivning 2006/42/EG ”angående maskiner” 2014/30/EU ”angående elektromagne- tisk kompatibilitet” 2000/14/EG ”angående buller utom- hus” 2011/65/EU ”angående begränsning av användning av vissa farliga ämnen” Följande harmoniserade standarder och/eller tekniska specifikationer tillämpas: SS-EN ISO 12100, SS-EN ISO

11681-1, CISPR 12, ISO 14982

I enlighet med direktiv 2000/14/EG, bilaga V finns ljudvärdena angivna i avsnittet tekniska data i denna handbok och i den undertecknade EU-försäkran om överensstämmelse. TÜV Rheinland LGA Products GmbH, anmälda organ för maskineri (anmält under 0197), Tillystraße 2 – 90431 Nürnberg, Tyskland, genomförde en EG-typkontroll enligt 2006/42/EG, artikel 12, punkt 3b. Typundersökningscertifikatet, som levereras med en undertecknad försäkran om överensstämmelse, är tillämpligt på alla tillverkningsplatser och ursprungsländer, såsom anges på produkten. Motorsågen överensstämmer med det exemplar som genomgick EG‐typkontroll.

• Pass på at du alltid har kontroll over produktet.

samtidig som du løfter tuppen av sverdet. (Fig. 75)
