ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ JSM1023 Ferm

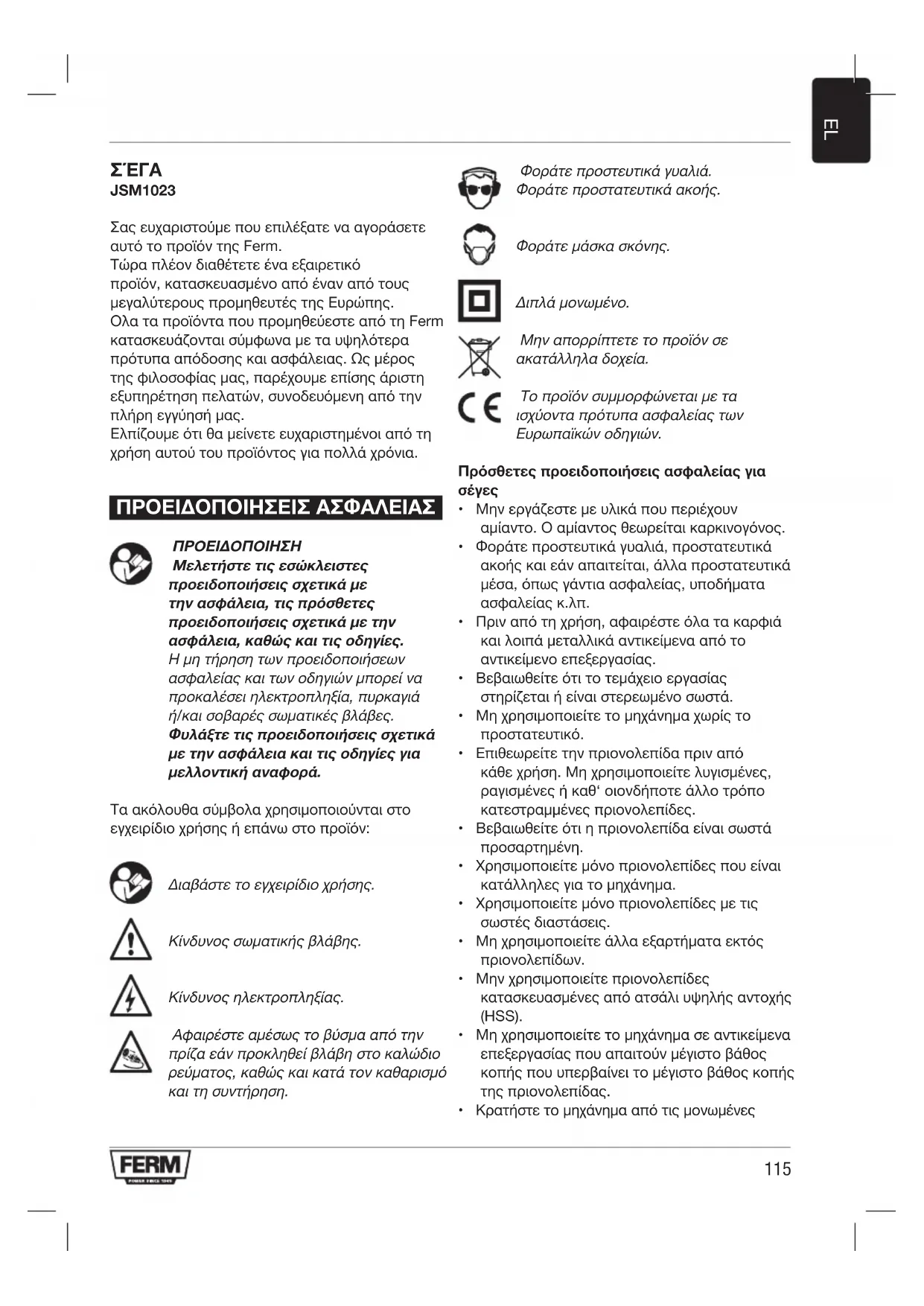

JSM1023 Σας ευχαριστούμε που επιλέξατε να αγοράσετε αυτό το προϊόν της Ferm. Τώρα πλέον διαθέτετε ένα εξαιρετικό προϊόν, κατασκευασμένο από έναν από τους μεγαλύτερους προμηθευτές της Ευρώπης. Ολα τα προϊόντα που προμηθεύεστε από τη Ferm κατασκευάζονται σύμφωνα με τα υψηλότερα πρότυπα απόδοσης και ασφάλειας. Ως μέρος της φιλοσοφίας μας, παρέχουμε επίσης άριστη εξυπηρέτηση πελατών, συνοδευόμενη από την πλήρη εγγύησή μας. Ελπίζουμε ότι θα μείνετε ευχαριστημένοι από τη χρήση αυτού του προϊόντος για πολλά χρόνια. ΠΡΟΕΙΔΟΠΟΙΉΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μελετήστετιςεσώκλειστες προειδοποιήσειςσχετικάμε τηνασφάλεια,τιςπρόσθετες προειδοποιήσειςσχετικάμετην ασφάλεια,καθώςκαιτιςοδηγίες. Η μη τήρηση των προειδοποιήσεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρές σωματικές βλάβες. Φυλάξτετιςπροειδοποιήσειςσχετικά μετηνασφάλειακαιτιςοδηγίεςγια μελλοντικήαναφορά. Τα ακόλουθα σύμβολα χρησιμοποιούνται στο εγχειρίδιο χρήσης ή επάνω στο προϊόν: Διαβάστε το εγχειρίδιο χρήσης. Κίνδυνος σωματικής βλάβης. Κίνδυνος ηλεκτροπληξίας. Αφαιρέστε αμέσως το βύσμα από την πρίζα εάν προκληθεί βλάβη στο καλώδιο ρεύματος, καθώς και κατά τον καθαρισμό και τη συντήρηση. Φοράτε προστευτικά γυαλιά. Φοράτε προστατευτικά ακοής. Φοράτε μάσκα σκόνης. Διπλά μονωμένο. Μην απορρίπτετε το προϊόν σε ακατάλληλα δοχεία. Το προϊόν συμμορφώνεται με τα ισχύοντα πρότυπα ασφαλείας των Ευρωπαϊκών οδηγιών. Πρόσθετες προειδοποιήσεις ασφαλείας για

• Μην εργάζεστε με υλικά που περιέχουν αμίαντο. Ο αμίαντος θεωρείται καρκινογόνος.

• Φοράτε προστευτικά γυαλιά, προστατευτικά ακοής και εάν απαιτείται, άλλα προστατευτικά μέσα, όπως γάντια ασφαλείας, υποδήματα ασφαλείας κ.λπ.

• Πριν από τη χρήση, αφαιρέστε όλα τα καρφιά και λοιπά μεταλλικά αντικείμενα από το αντικείμενο επεξεργασίας.

• Βεβαιωθείτε ότι το τεμάχειο εργασίας στηρίζεται ή είναι στερεωμένο σωστά.

• Μη χρησιμοποιείτε το μηχάνημα χωρίς το προστατευτικό.

• Επιθεωρείτε την πριονολεπίδα πριν από κάθε χρήση. Μη χρησιμοποιείτε λυγισμένες, ραγισμένες ή καθ‘ οιονδήποτε άλλο τρόπο κατεστραμμένες πριονολεπίδες.

• Βεβαιωθείτε ότι η πριονολεπίδα είναι σωστά προσαρτημένη.

• Χρησιμοποιείτε μόνο πριονολεπίδες που είναι κατάλληλες για το μηχάνημα.

• Χρησιμοποιείτε μόνο πριονολεπίδες με τις σωστές διαστάσεις.

• Μη χρησιμοποιείτε άλλα εξαρτήματα εκτός πριονολεπίδων.

• Μην χρησιμοποιείτε πριονολεπίδες κατασκευασμένες από ατσάλι υψηλής αντοχής (HSS).

• Μη χρησιμοποιείτε το μηχάνημα σε αντικείμενα επεξεργασίας που απαιτούν μέγιστο βάθος κοπής που υπερβαίνει το μέγιστο βάθος κοπής της πριονολεπίδας.

• Κρατήστε το μηχάνημα από τις μονωμένες116

επιφάνειες λαβής εκεί όπου η πριονολεπίδα ενδέχεται να έρθει σε επαφή με κρυφά σύρματα ή το καλώδιο της κεντρικής παροχής ρεύματος. Αν η πριονολεπίδα έρθει σε επαφή με σύρμα που έχει ηλεκτρικό ρεύμα, τα εκτεθειμένα μεταλλικά τμήματα του μηχανήματος μπορούν επίσης να διαπερνώνται από ηλεκτρικό ρεύμα. Κίνδυνος ηλεκτροπληξίας.

• Επιτρέψτε στο μηχάνημα να λειτουργήσει χωρίς φορτίο σε μια ασφαλή περιοχή μετά την προσάρτηση της πριονολεπίδας. Εάν το μηχάνημα δονείται έντονα, απενεργοποιήστε το αμέσως, αφαιρέστε το βύσμα τροφοδοσίας ρεύματος από την πρίζα και προσπαθήστε να επιλύσετε το πρόβλημα.

• Προσέχετε γιατί η πριονολεπίδα συνεχίζει να περιστρέφεται για ένα σύντομο διάστημα μετά την απενεργοποίηση του μηχανήματος. Μην επιχειρήσετε να σταματήσετε την πριονολεπίδα

Η ανάκρουση είναι η προς τα επάνω και πίσω κίνηση της πριονολεπίδας όταν η πριονολεπίδα αγγίξει απρόσμενα ένα αντικείμενο. Κρατάτε σταθερά το μηχάνημα κατά τη χρήση. Κρατάτε την προσοχής σας στραμμένη στην εργασία. Η ανάκρουση συνήθως συμβαίνει λόγω: - ακούσιας επαφής της περιστρεφόμενης πριονολεπίδας με σκληρά αντικείμενα ή υλικά; - στομωμένης πριονολεπίδας; - πριονολεπίδας που δεν έχει στερεωθεί σωστά; - πριονίσματος σε προηγούμενο σημείο κοπής, - έλλειψης συγκέντρωσης στην εργασία; - ασταθούς στάσης εργασίας. Ήλεκτρολογική ασφάλεια Ελέγχετε πάντοτε ότι η τάση παροχής του δικτύου συμφωνεί με την τάση στην ετικέτα χαρακτηριστικών.

• Μη χρησιμοποιείτε το μηχάνημα εάν το καλώδιο ρεύματος ή το βύσμα τροφοδοσίας είναι κατεστραμμένα.

• Χρησιμοποιείτε μόνο καλώδια επέκτασης τα οποία είναι κατάλληλα για την ονομαστική ισχύ του μηχανήματος και με ελάχιστο πάχος 1,5 mm2. Εάν χρησιμοποιείτε καρούλι για το καλώδιο επέκτασης, ξεδιπλώνετε πάντοτε πλήρως το καλώδιο. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Τάσηδικτύου 230V~ Συχνότηταδικτύου 50Hz Ισχύςεισόδου 570W Ταχύτηταχωρίςφορτίο 500-3.000/min Μέγ.βάθοςκοπής(ξύλο) 70mm Μέγ.διαδρομήλεπίδας 18mm Γωνίαφάλτσου 45° Αριθμόςθέσεωνπαλινδρόμησης 4 Βάρος 2,0kg Θορυβος και δονησεις Ακουστικήπίεση(Lpa) 90,4dB(A)K=3dB Ακουστικήισχύς(Lwa) 101,4dB(A)K=3dB Δόνηση(ξύλο) 7,7m/s

Δόνηση(μέταλλο) 13,0m/s

Φοράτε προστατευτικά ακοής. Επίπεδ κραδασμών Τo επίπεδo παραγωγής κραδασμών πυo αναγράφεται στ πίσω μέρς τoυ παρόντος εγχειριδίυ oδηγιών έχει μετρηθεί σύμφωνα με μια τυπoπoιημένη δκιμή πoυ αναφέρεται στo πόρτυπo EN 60745 - μπoρεί να χρησιμoπoιηθεί για τη σύγκριση ενός εργαλείυo με ένα άλλo, καθώς και ως πρoκαταρκτική αξιoλόγηση της έκθεσης στoυς κραδασμoύς όταν τo εργαλείo χρησιμoπιείται για τις εφαρμoγές πoυ αναφέρoνται - η χρήση τoυ εργαλείoυ για διαφoρετικές εφαρμoγές ή με διαφoρετικά ή κακoσυντηρημένα εαρτήματα μπoρεί να αυξήσει σημαντικά τo επίπεδ έκθεσης - όταν τo εργαλείo είναι απενεργoπoιημένo ή δυλεύει αλλά δεν εκτελεί την εργασία, τo επίπεδo έκθεσης μπoρεί να μειωθεί σημαντικά ! πρoστατευτείτε απo τις επιδράσεις των κραδασμών συντηρώντας σωστά τo εργαλείo και τα εξαρτήματά τ0υ, διατηρώντας τα χέρια σας ζεστά και oργανώνoντας τoν τρόπo εργασίας σα ΠΕΡΙΓΡΑΦΉ (ΕΙΚ. Α) Η παλινδρομική σέγα έχει σχεδιαστεί για πριόνισμα ξύλου, μετάλλου, πλαστικών, κεραμικών, ελαστικού, κλπ., σε οποιοδήποτε απαιτούμενο μέγεθος και οποιοδήποτε απαιτούμενο σχήμα.117

1. Διακόπτης ενεργοποίησης/

3. Τροχός ρύθμισης ταχύτητας

4. Διακόπτης παλινδρομικής κίνησης

6. Θήκη πριονολεπίδας

7. Πλάκα στήριξης πριονιού

8. Βίδα Allen για παράλληλο οδηγό

9. Κλίμακα γωνίας φάλτσου

10. Σύνδεση εξαγωγής σκόνης

13. Θήκη κλειδιού Allen

ΣΥΝΑΡΜΟΛΟΓΉΣΉ Πριν από τη συναρμολόγηση, πρέπει πάντοτε να απενεργοποιείτε το μηχάνημα και να αφαιρείτε το βύσμα τροφοδοσίας από το ρεύμα. Προσάρτηση και αφαίρεση πριονολεπίδας (εικ.

Ανατρέξτε στον παρακάτω πίνακα για να επιλέξετε την απαιτούμενη πριονολεπίδα. Πριονολεπίδα Υλικό

Μέτριο Ξύλο Λεπτό Ατσάλι,αλουμίνιο,πλαστικό Πολύλεπτό Ξύλο(καμπύλες) Μην επιχειρήσετε να αφαιρέσετε το προστατευτικό από το μηχάνημα.

• Σηκώστε το προστατευτικό (5).

• Χαλαρώστε τις βίδες Allen (14) χρησιμοποιώντας το κλειδί Allen (12).

• Εισαγάγετε την πριονολεπίδα (15) στη θήκη της πριονολεπίδας (6) όσο περισσότερο μπορείτε. Τα δόντια της πριονολεπίδας (15) πρέπει να είναι προς τα πάνω και προς τα εμπρός. Η λεία πλευρά της πριονολεπίδας πρέπει να μπει στην αυλάκωση του κυλίνδρου οδηγού (16).

• Σφίξτε τις βίδες Allen (14) χρησιμοποιώντας το κλειδί Allen (12).

• Χαμηλώστε το προστατευτικό (5).

• Σηκώστε το προστατευτικό (5).

• Χαλαρώστε τις βίδες Allen (14) χρησιμοποιώντας το κλειδί Allen (12).

• Αφαιρέστε την πριονολεπίδα (15) από τη θήκη της πριονολεπίδας (6).

• Σφίξτε τις βίδες Allen (14) χρησιμοποιώντας το κλειδί Allen (12).

• Χαμηλώστε το προστατευτικό (5). Προσάρτηση και αφαίρεση του παράλληλου οδηγού (εικ. C) Ο παράλληλος οδηγός χρησιμοποιείται για πριόνισμα κατά μήκος ακμών για μέγιστη απόσταση των 16 εκατοστών.

• Χαλαρώστε τις βίδες Allen (8) χρησιμοποιώντας το κλειδί Allen (12).

• Εισαγάγετε τον παράλληλο οδηγό (17) στην πλάκα στήριξης του πριονιού (7).

• Ρυθμίστε τον παράλληλο οδηγό (17) στην επιθυμητή θέση.

• Σφίξτε τις βίδες Allen (8) χρησιμοποιώντας το κλειδί Allen (12).

• Χαλαρώστε τις βίδες Allen (8) χρησιμοποιώντας το κλειδί Allen (12).

• Αφαιρέστε τον παράλληλο οδηγό (17) από την πλάκα στήριξης του πριονιού (7).

• Σφίξτε τις βίδες Allen (8) χρησιμοποιώντας το κλειδί Allen (12).

Ενεργοποίηση και απενεργοποίηση (εικ. Α)

• Για να ενεργοποιήσετε το μηχάνημα, πιέστε το διακόπτη ενεργοποίησης/απενεργοποίησης (1).

• Για να ενεργοποιήσετε το μηχάνημα στον συνεχή τρόπο λειτουργίας, κρατήστε πατημένο το διακόπτη ενεργοποίησης/απενεργοποίησης (1) και ταυτόχρονα πιέστε το κουμπί ασφάλισης (2).

• Για να απενεργοποιήσετε τον συνεχή τρόπο λειτουργίας, πιέστε ξανά το διακόπτη ενεργοποίησης/απενεργοποίησης (1).

• Για να απενεργοποιήσετε το μηχάνημα, αποδεσμεύστε το διακόπτη ενεργοποίησης/118

απενεργοποίησης (1). Ρύθμιση της ταχύτητας (εικ. A) Ο τροχός ρύθμισης της ταχύτητας χρησιμοποιείται για τη ρύθμιση της ταχύτητας. Ο τροχός ρύθμισης της ταχύτητας μπορεί να ρυθμιστεί σε 6 θέσεις. Η ιδανική ταχύτητα εξαρτάται από το προφίλ και τα δόντια της πριονολεπίδας και το υλικό προς επεξεργασία. Μη ρυθμίζετε την ταχύτητα κατά τη διάρκεια της χρήσης.

• Στρέψτε τον τροχό ρύθμισης της ταχύτητας (3) στην απαιτούμενη θέση. - Για σκληρά υλικά, χρησιμοποιήστε πριονολεπίδα με λεπτά δόντια και επιλέξτε χαμηλότερη ταχύτητα. - Για μαλακά υλικά, χρησιμοποιήστε πριονολεπίδα με τραχιά δόντια και επιλέξτε υψηλότερη ταχύτητα. Ρύθμιση γωνίας φάλτσου (εικ. D) Η γωνία φάλτσου κυμαίνεται μεταξύ 0° και 45°. Η γωνία φάλτσου μπορεί να διαβαστεί από την κλίμακα (9). Μη ρυθμίζετε τη γωνία φάλτσου κατά τη διάρκεια της χρήσης.

• Χαλαρώστε τις βίδες Allen (18) χρησιμοποιώντας το κλειδί Allen (12).

• Προσδώστε κλίση στην πλάκα στήριξης του πριονιού (7) έως την επιθυμητή θέση.

• Σφίξτε τις βίδες Allen (18) χρησιμοποιώντας το κλειδί Allen (12). Χρήση του διακόπτη παλινδρομικής κίνησης

Ο διακόπτης παλινδρομικής κίνησης χρησιμοποιείται για να ρυθμίσει τον τρόπο με τον οποίο τα δόντια της πριονολεπίδας πιάνουν το υλικό. Ο διακόπτης παλινδρομικής κίνησης μπορεί να ρυθμιστεί σε 4 θέσεις. Μη ρυθμίζετε τη παλινδρομική θέση κατά τη διάρκεια της χρήσης.

• Στρέψτε τον διακόπτη παλινδρομικής κίνησης (4) στην απαιτούμενη θέση αναλόγως του υλικού προς επεξεργασία. Ανατρέξτε στον παρακάτω πίνακα για να επιλέξετε την απαιτούμενη θέση. Υλικό Παλινδρομική θέση Ξύλο 1-3 Πλαστικά 1 Αλουμίνιο 0-1 Ατσάλι 0 Κεραμικά 0 Λάστικο 0 Εξαγωγή σκόνης (εικ. Ε)

• Εισάγετε τον προσαρμογέα εξαγωγής σκόνης (19) στη σύνδεση εξαγωγής σκόνης (10).

• Συνδέστε τον σωλήνα μιας ηλεκτρικής σκούπας στον προσαρμογέα εξαγωγής σκόνης (19). Συμβουλές για βέλτιστη χρήση

• Στερεώστε με σφιγκτήρα το αντικείμενο επεξεργασίας. Χρησιμοποιήστε μια συσκευή σφιγκτήρα για τα μικρά αντικείμενα επεξεργασίας.

• Τραβήξτε μια γραμμή για να καθορίσετε την κατεύθυνση στην οποία θα οδηγήσετε την πριονολεπίδα.

• Κρατήστε το μηχάνημα από τη λαβή.

• Ρυθμίστε την ταχύτητα πριονίσματος.

• Ρυθμίστε τη γωνία φάλτσου.

• Ρυθμίστε την παλινδρομική θέση.

• Ενεργοποιήστε το μηχάνημα.

• Περιμένετε μέχρι το μηχάνημα να επιτύχει πλήρη ταχύτητα.

• Τοποθετήστε την πλάκα στήριξης πριονιού στο αντικείμενο επεξεργασίας.

• Αργά κινήστε το μηχάνημα κατά μήκος της προσχεδιασμένης γραμμής, πιέζοντας σταθερά την πλάκα στήριξης πριονιού πάνω στο αντικείμενο επεξεργασίας.

• Μην εφαρμόζετε υπερβολικά μεγάλη πίεση στο μηχάνημα. Αφήστε το μηχάνημα να κάνει τη δουλειά.

• Απενεργοποιήστε το μηχάνημα και περιμένετε μέχρι να σταματήσει τελείως πριν το αφήσετε κάτω.119

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΉΡΉΣΉ Πριν από τον καθαρισμό και τη συντήρηση, πρέπει πάντοτε να απενεργοποιείτε το μηχάνημα και να αφαιρείτε το βύσμα τροφοδοσίας από το

• Καθαρίζετε τακτικά το περίβλημα με ένα μαλακό ύφασμα.

• Διατηρείτε τις σχισμές εξαερισμού ελεύθερες από σκόνη και βρωμιές. Εάν απαιτείται, χρησιμοποιήστε ένα μαλακό, υγρό ύφασμα για να αφαιρέσετε τη σκόνη και τις βρωμιές από τις σχισμές εξαερισμού.

• Καθαρίζετε τακτικά την πριονολεπίδα για να αποφεύγονται ανακρίβειες κατά τη χρήση.

• Λιπαίνετε τακτικά τον κύλινδρο οδηγού. Αντικατάσταση της πριονολεπίδας (εικ. Β) Οι φθαρμένες ή κατεστραμμένες πριονολεπίδες πρέπει να αντικαθίστανται αμέσως. Χρησιμοποιείτε μόνο κοφτερές και ακέραιες πριονολεπίδες.

• Για να αφαιρέσετε την παλιά πριονολεπίδα (15), ενεργήστε όπως περιγράφεται στην ενότητα „Στερέωση και αφαίρεση πριονολεπίδας“.

• Για να στερεώσετε την καινούρια πριονολεπίδα (15), ενεργήστε όπως περιγράφεται στην ενότητα „Στερέωση και αφαίρεση πριονολεπίδας“.

Το προϊόν, τα εξαρτήματα και η συσκευασία πρέπει να ταξινομούνται για ανακύκλωση φιλική προς το περιβάλλον. Μόνο για χώρες της ΕΕ Μην απορρίπτετε ηλεκτρικά εργαλεία στα οικιακά απόβλητα. Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/EU για Απορριπτόμενο Ηλεκτρικό και Ηλεκτρονικό Εξοπλισμό και την εφαρμογή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία που έχουν παύσει να είναι χρησιμοποιήσιμα πρέπει να συλλέγονται ξεχωριστά και να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον.

Συμβουλευτείτε τους όρους εγγύησης που εσωκλείονται στη συσκευασία. Το προϊόν και το εγχειρίδιο χρήσης μπορεί να αλλάξουν. Οι προδιαγραφές μπορούν να τροποποιούνται χωρίς προειδοποίηση.120
