ПОСІБНИК КОРИСТУВАЧА JSM1023 Ferm

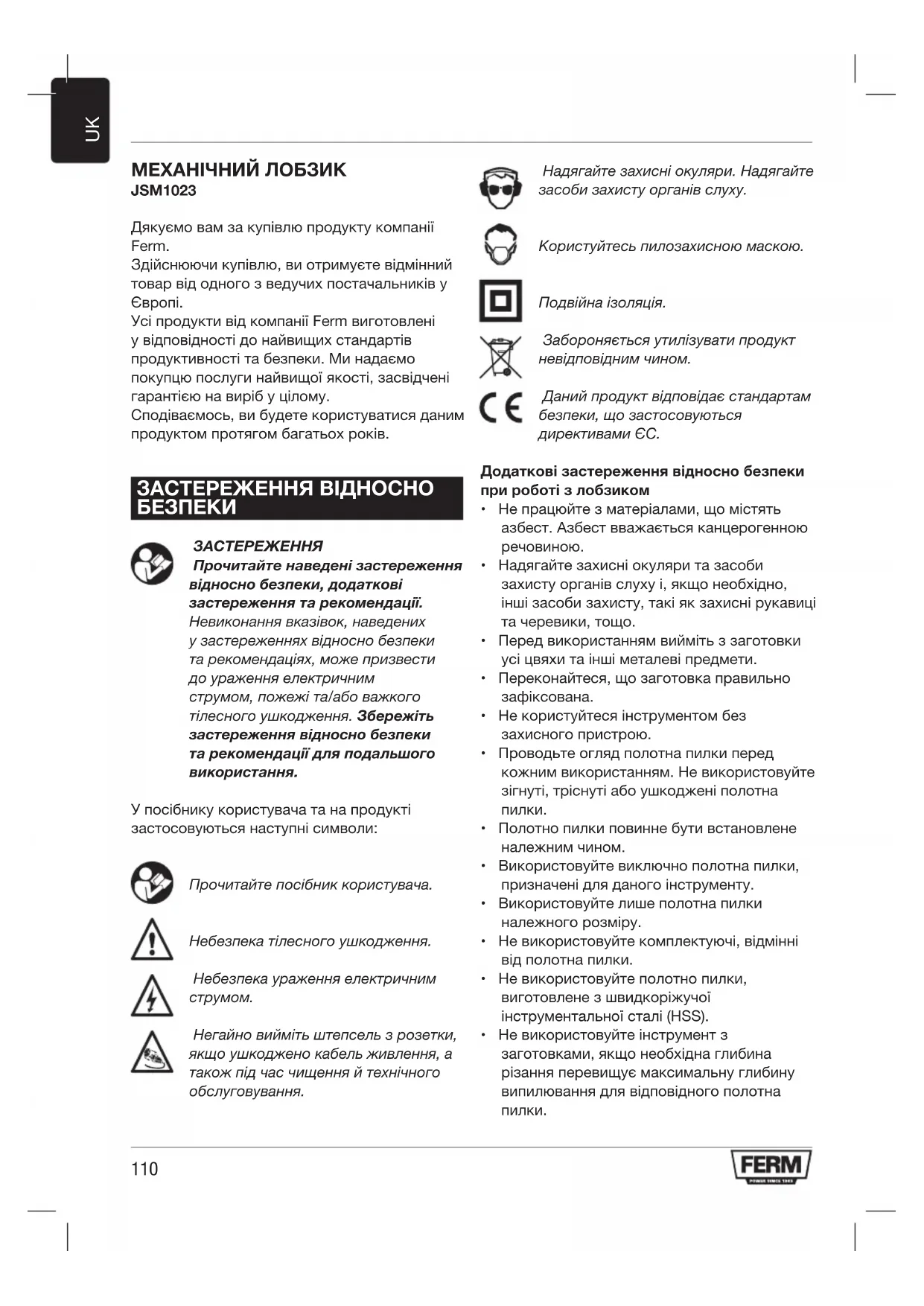

МЕХАНІЧНИЙ ЛОБЗИК JSM1023 Дякуємо вам за купівлю продукту компанії Ferm. Здійснюючи купівлю, ви отримуєте відмінний товар від одного з ведучих постачальників у

Усі продукти від компанії Ferm виготовлені у відповідності до найвищих стандартів продуктивності та безпеки. Ми надаємо покупцю послуги найвищої якості, засвідчені гарантією на виріб у цілому. Сподіваємось, ви будете користуватися даним продуктом протягом багатьох років. ЗАСТЕРЕЖЕННЯ ВІДНОСНО

ЗАСТЕРЕЖЕННЯ Прочитайтенаведенізастереження відноснобезпеки,додаткові застереженнятарекомендації. Невиконання вказівок, наведених у застереженнях відносно безпеки та рекомендаціях, може призвести до ураження електричним струмом, пожежі та/або важкого тілесного ушкодження. Збережіть застереженнявідноснобезпеки тарекомендаціїдляподальшого використання. У посібнику користувача та на продукті застосовуються наступні символи: Прочитайте посібник користувача. Небезпека тілесного ушкодження. Небезпека ураження електричним

Негайно вийміть штепсель з розетки, якщо ушкоджено кабель живлення, а також під час чищення й технічного обслуговування. Надягайте захисні окуляри. Надягайте засоби захисту органів слуху. Користуйтесь пилозахисною маскою. Подвійна ізоляція. Забороняється утилізувати продукт невідповідним чином. Даний продукт відповідає стандартам безпеки, що застосовуються директивами ЄС. Додаткові застереження відносно безпеки при роботі з лобзиком

• Не працюйте з матеріалами, що містять азбест. Азбест вважається канцерогенною

• Надягайте захисні окуляри та засоби захисту органів слуху і, якщо необхідно, інші засоби захисту, такі як захисні рукавиці та черевики, тощо.

• Перед використанням вийміть з заготовки усі цвяхи та інші металеві предмети.

• Переконайтеся, що заготовка правильно зафіксована.

• Не користуйтеся інструментом без захисного пристрою.

• Проводьте огляд полотна пилки перед кожним використанням. Не використовуйте зігнуті, тріснуті або ушкоджені полотна

• Полотно пилки повинне бути встановлене належним чином.

• Використовуйте виключно полотна пилки, призначені для даного інструменту.

• Використовуйте лише полотна пилки належного розміру.

• Не використовуйте комплектуючі, відмінні від полотна пилки.

• Не використовуйте полотно пилки, виготовлене з швидкоріжучої інструментальної сталі (HSS).

• Не використовуйте інструмент з заготовками, якщо необхідна глибина різання перевищує максимальну глибину випилювання для відповідного полотна пилки.111

• Тримайте прилад за ізольовані поверхні для захвату, якщо можливе доторкання полотна пилки до прихованих дротів або кабелів живлення. Якщо полотно пилки потрапляє в контакт з дротом під напругою, відповідні незахищені металеві частини приладу також можуть опинитись під напругою. Небезпека ураження електричним струмом.

• Після встановлення полотна пилки дайте приладу попрацювати на холостих обертах у безпечному місці. При сильній вібрації негайно вимкніть інструмент, вийміть штепсель з розетки та спробуйте знайти

• Майте на увазі, що полотна пилки продовжують обертатись деякий час після вимикання інструменту. Не намагайтесь самотужки зупиняти полотно пилки.

Відбій — рух полотна пилки вперед і назад при непередбаченому дотику до об‘єкта. При використанні приладу міцно утримуйте його. Будьте пильними під час роботи. Звичайно, відбій спричиняється: - ненавмисним дотиком полотна пилки до твердих об‘єктів чи матеріалів; - затупленим полотном пилки; - неправильно встановленим полотном

- потраплянням у попередньо нарізаний паз; - недостатньою увагою під час роботи; - нестійким положенням. Правила безпеки при роботі з електричними

Завжди перевіряйте відповідність напруги джерела живлення наведеному у паспортній табличці

• Забороняється використовувати інструмент з ушкодженим кабелем або

• Використовуйте кабель-подовжувач, що задовольняє потужність інструменту, площею перерізу не менше 1,5 мм2. Якщо використовується подовжувач барабанного типу, завжди повністю розмотуйте кабель. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Напругамережі 230В~ Частотаумережі 50Гц Споживанняпотужності 570Вт Частотахолостихобертів 500-3.000/хв-1 Макс.глибинарозпилювання(дерево) 70мм Макс.тактрозпилювання 18мм Кутскосу 45° Кількістьположеньмаятника 4 Вага 2,0кг Шум та вібрація Звуковийтиск(LPа) 90,4дБ(А)+3дБ(А) Потужністьзвуку(LWa) 101,4дБ(А)+3дБ(А) Вібрація(дерево) 7,7м/с

Вібрація(метал) 13,0м/с

Надягайте засоби захисту органів

Рівень вібрації Рівень вібрації, зазначений в кінці даного посібника з експлуатації, було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 60745; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей - при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися - у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися захищайте себе від впливу вібрації, підтримуючи інструмент і його допоміжні пристосування в справному стані, підтримуючи руки в теплі, а також правильно огранизовуючи свій робочий процес112

ОПИС (РИС. А) Маятниковий лобзик сконструйовано для розпилювання деревини, металу, пластмас, кераміки, гуми тощо до будь-якого потрібного розміру та форми.

2. Кнопка увімкнення блокування

3. Коліщатко регулювання швидкості

4. Перемикач режиму маятника

5. Захисний пристрій

6. Тримач полотна пилки

8. Гвинт з внутрішнім шестигранником для

паралельної направляючої

9. Шкала для кута скосу

10. Роз‘єм для видалення пилу

Перед збиранням завжди вимикайте інструмент та виймайте штепсель з

Монтаж та демонтаж полотна пилки (рис. В) Див. таблицю нижче для вибору потрібного полотна пилки. Полотно пилки Матеріал Грубий Дерево Середній Дерево Тонкий Сталь,алюміній,пластик Дужетонкий Деревина(вигини) Забороняється знімати захисний пристрій з інструменту.

• Підніміть захисний пристрій (5).

• Послабте гвинти з внутрішнім шестигранником (14) торцевим ключем (12).

• Вставте полотно пилки (15) в тримач полотна пилки (6) якомога далі. Зубець полотна пилки (15) повинен бути спрямований вгору та вперед. Гладка сторона полотна повинна входити в паз направляючого ролика (16).

• Затягніть гвинти з внутрішнім шестигранником (14) торцевим ключем (12).

• Опустіть захисний пристрій (5).

• Підніміть захисний пристрій (5).

• Послабте гвинти з внутрішнім шестигранником (14) торцевим ключем (12).

• Зніміть полотно пилки (15) з тримача полотна пилки (6).

• Затягніть гвинти з внутрішнім шестигранником (14) торцевим ключем (12).

• Опустіть захисний пристрій (5). Монтаж та демонтаж паралельної направляючої (рис. С) Паралельна направляюча використовується для випилювання вздовж країв на максимальній відстані 16 см.

• Послабте гвинти з внутрішнім шестигранником (8) торцевим ключем (12).

• Вставте паралельну направляючу (17) в колодку пилки (7).

• Встановіть паралельну направляючу (17) у необхідне положення.

• Затягніть гвинти з внутрішнім шестигранником (8) торцевим ключем (12).

• Послабте гвинти з внутрішнім шестигранником (8) торцевим ключем (12).

• Зніміть паралельну направляючу (17) з колодки пилки (7).

• Затягніть гвинти з внутрішнім шестигранником (8) торцевим ключем (12). ВИКОРИСТАННЯ Вмикання та вимикання (рис. А)

• Щоб ввімкнути інструмент, натисніть вимикач (1).

• Для того щоб ввімкнути інструмент у тривалий режим, утримуйте натиснутим вимикач (1) і одночасно натисніть кнопку увімкнення блокування (2).

• Щоб вимкнути тривалий режим, натисніть вимикач (1) знову.

• Щоб вимкнути інструмент, звільніть вимикач (1).113

Встановлення швидкості (рис. А) Коліщатко регулювання швидкості використовується для налаштування швидкості. Коліщатко регулювання швидкості можна встановити в 6 позицій. Ідеальна швидкість залежить від профілю та зубців полотна пилки, а також матеріалу для

Забороняється встановлювати швидкість під час роботи.

• Оберніть коліщатко регулювання швидкості (3) у необхідне положення. - Для твердих матеріалів використовуйте полотно пилки з тонкими зубцями та обирайте меншу швидкість. - Для м‘яких матеріалів використовуйте полотно пилки з грубими зубцями та обирайте вищу швидкість. Встановлення кута скосу (рис. D) Кут скосу змінюється від 0° до 45°. Кут скосу можна визначити за шкалою (9). Забороняється встановлювати кут скосу під час роботи.

• Послабте гвинти з внутрішнім шестигранником (18) торцевим ключем (12).

• Поверніть колодку пилки (7) у необхідне

• Затягніть гвинти з внутрішнім шестигранником (18) торцевим ключем (12). Використання перемикача режиму маятника (рис. А) Перемикач режиму маятника використовується для налаштування способу захоплення матеріалу зубцями полотна пилки. Перемикач режиму маятника можна встановити в 4 позицій. Забороняється встановлювати положення маятника під час роботи.

• Оберніть перемикач режиму маятника (4) у потрібне положення відповідно до матеріалу для обробки. Див. таблицю нижче для вибору потрібного положення. Матеріал Позиція маятника Дерево 1-3 Пластик 1 Алюміній 0-1 Сталь 0 Кераміка 0 Гума 0 Видалення пилу (рис. Е)

• Вставте перехідник для видалення пилу (19) у роз‘єм для видалення пилу (10).

• ПІд‘єднайте шланг вакуумного пристрою до перехідника для видалення пилу (19). Поради з використання

• Затисніть заготовку. Використовуйте затискач для малих заготовок.

• Накресліть лінію, щоб визначити напрям спрямування полотна пилки.

• Завжди тримайте прилад за ручку.

• Установіть швидкість розпилювання.

• Встановіть кут скосу.

• Налаштуйте положення маятника.

• Ввімкніть інструмент.

• Дочекайтесь, поки інструмент набере повних обертів.

• Помість колодку пилки на заготовку.

• Повільно рухайте інструмент вздовж накресленої лінії, міцно притискаючи колодку пилки до заготовки.

• Не тисніть на інструмент занадто сильно. Дайте інструменту виконати роботу.

• Вимкніть інструмент і, перед тим як покласти його, дочекайтесь повної зупинки. ЧИЩЕННЯ Й ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ Перед чищенням й технічним обслуговуванням завжди вимикайте інструмент та виймайте штепсель з

• Регулярно чистьте корпус м‘якою тканиною.

• Вентиляційні отвори мають бути вільними від бруду та пилу. Якщо необхідно, використовуйте м‘яку вологу тканину для видалення бруду та пилу з вентиляційних

• Регулярно очищуйте полотно пилки, щоб уникнути похибок під час роботи.114

• Регулярно змазуйте направляючий ролик. Заміна полотна пилки (рис. В) Зношені або ушкоджені полотна пилки необхідно негайно замінити. Використовуйте тільки гострі та неушкоджені полотна пилки.

• Щоб зняти старе полотно пилки (15), виконайте процедуру, описану у розділі „Монтаж та демонтаж полотна пилки“.

• Щоб встановити нове полотно пилки (15), виконайте процедуру, описану у розділі „Монтаж та демонтаж полотна пилки“. ОТОЧУЮЧЕ СЕРЕДОВИЩЕ

Продукт, комплектуючі та пакувальні матеріали необхідно відсортувати для екологічно нешкідливої переробки. Тільки для країн ЄС Забороняється викидати електроінструменти у побутові відходи. Відповідно до Директиви ЄС 2012/19/EU про відходи електричного і електронного обладнання і її застосуванню до національних законів, електроінструменти, що не підлягають подальшому використанню, необхідно збирати окремо і утилізувати шляхом екологічно нешкідливої переробки.

Консультація відносно термінів у доданій

Продукт та посібник користувача можуть змінюватися. Технічні характеристики можуть змінюватися без додаткового попередження.115
