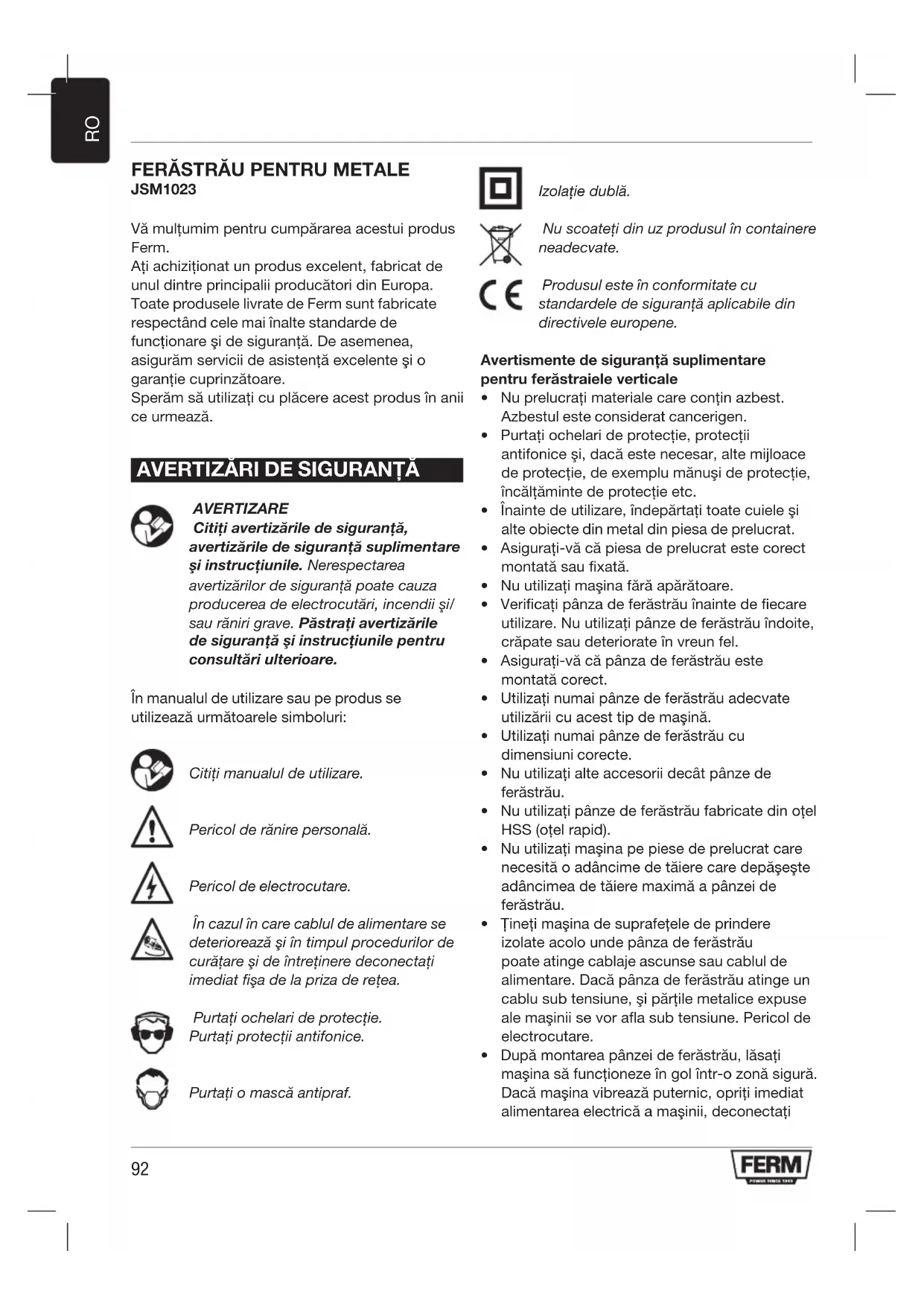

MANUAL DE UTILIZARE JSM1023 Ferm

Vä multümim pentru cumpărarea acestui produs Ferm.

Ati achizitionat un produs excellent, fabricat de unul dentre principalii producatori din Europa.

Toate produsele livrate de Ferm sunt fabricate respectand cele mai inalte standarde de fonctionare si de siguranta. De asemenea, asiguram servicii de asistenta excelente si o garantie cuprinzatoare.

Speram sautili ci cu placere acest produs in anii ce urmează.

AVERTIZARI DE SIGURANTA

VERTIZARE

Citiţi avertizările de siguranta, avertizările de siguranta suplimentare si instruţiunile. Nerespectarea

avertizaril de siguranta poate cauza producerea de electrocutari, incendii si/ sau raniri grave. Pastrati averizarile de siguranta si instructiunile pentru consultari ulterioare.

In manualul de utiliser sau pe produs se utilizeaza urmatoarele simboluri:

Cititi manualul deutilizare.

Pericol de ranire personala.

Pericol de electrocutare.

In cazul in care cablul de alimentare se deteriorioreza si in timpul procedurilor de curatare si de intretinere deconnectati imediat fià de la przya de retea.

Nu scoatei din uz produsul in containereneadevate.

Produsul este in conformitate cu standardele de siguranta aplicabile din directivele europene.

Avertismente de siguranta suplimentare pentru ferăstraiele verticale

• Nu prelucrati materiale care contin azbest. Azbestul este considerat cancerigen.
• Purtați ochelari de proteție, protectii antifoniceși, dacă este necessities, alte miloace de proteție, de exemplu manusi de protectie, inçăttaminte de protectie etc.
• Inainte de utiliser, inclaparati toate cuiele si alto obiecte din metal din piesa de prelucrat.
• Asiguratí-vá càpiesa de prelimucrat este corect montatá sau fixata.
• Nuutilizati maśina fārā aparātoare.
• Verificati panza de ferastrau inainte de ficare utilizes. Nu utilizes panza de ferastrau indoite, crapate sau deteriorate in vreun fel.
• Asigurati-va cã pânza de ferăstrău este montata corect.
  Utilizati numai pânze de ferăstrau adecateutilizări cu acest tip de masina.
  Utilizati numai pânze de ferăstrău cu dinensiuri corecte.
• Nu utilizati alte accesori decat pânze de ferăstrău.
• Nu utilizati pânze de ferăstrău fabricate din oțel HSS (oțel rapid).
• Nu utiliziţi masina pepiese de prelimucrat care necessitieso adancime de taiere care depaseste adancimea de taiere maxima a pânzei de ferăstrau.
  Tinei maşa de suprafețele de prindere izolate acolo unde pânza de ferăstrău poate atinge cablaje ascunse sau cablul de alimentare. Dacă pânza de ferăstrău atinge un cablu sub tensiune,și partile metalice expuse ale maşinii se vor afla sub tensiune. Pericol de electrocutare.
• Dupa montarea pânzei de ferăstrău, lasati masina să functioneze in gol intr-o zona sigura. Daca masina vibrează puternic, opriti imediat alimentarea electrică a masinii, deconnectati

fiṣa cablului de alimentare de la priza de reṭea si incercati sā rezolvati problema.

• Aveṭi grijā ca pānza de ferăstrau continua sā se roteasca pentru o scurtă perioadă de temp după deconnectarea masinii. Nu incercati să oprṭi cu mainile pānza de ferăstrau.

Reculul

Reculul estemiscarea in sus si inspre inapoi apanzei de ferastrau atunci cand aceasta atinge naesteptat un obiect. Tinei masina ferm in timpul utilizarii. Fiti concentrat numai asupra operatiei pe care o efectuati.

De obicei, reculul este cauzat de:

• atingerea neintentionata a unor obiecte sau materiale dure cu pânz de ferăstrău aflata in rotatie;
• o pânza de ferăstrău tocită;
• o pânza de ferăstrău montata incorrect;
• executarea unei actiuni de tăiore intr-o tăietură anterioară;
  -lipsa de atentie la operatia efectuata;
  -utilizarea masinii dintr-o poziie instabila.

Instruetiuni de siguranta privind alimentarea electrică

Verificati intotdeauna că tensiunea rețelei electrice de alimentare corespunde tensiunii de pe plăcuţa indicatoare a characteristiclor tehnice.

• Nu utilizati masina in cazul in care cablul de alimentare si/sau fişa acestuia sunt deteriorate.
  Utilizati numai cabluri prelungitoare corespunzatoare puteri i nominale a masinii si cu o grosime minima de 1,5 mm2. Dacautili atn cablu prelungitor infasurat pe un tambur, desfasuratiti complet cablul.

DATE TEHNICE

Tensiune retea 230V

Frecventa retea 50Hz

Putere de intrare 570 W

Viteza fara sarcina 500 - 3.000/min

Adancime max.de taiere (lemn) 70 mm

Cursa max.de taiere 18 mm

Unghi de taiere 45^

Numár de poziţii de pendulă 4

Greutate 2,0kg

Zgomotsi vibratii

Presiune acustica (Lpa) 90,4 dB(A) K=3dB
Putere acustica (Lwa) 101,4 dB(A) K=3dB
Vibratie (lemn) 7,7 m/s	2K=1.5 m/s2
Vibratie (metal)	13,0 m/s2K=1.5 m/s2

Puratai protectii antifonice.

Nivelul vibrantiilor

Nivelul emisiilor de vibraţiimentionatpe spatele
acentui manual de instructiuni a fost măsurat in
conformitate cu un test standardizat precizat in
EN 60745;poate fi folosit pentru a comparar o
scula cu alta si ca evaluare preliminară a expunerii
la vibraţii atunci cand folosiţi scula pentru
aplicatiile mentionate

• utilizescarea sculei pentru aplicati di diferite sa cu accesorii diferite si prost intretnute poate creste semnificativ nivelul de expunere
• momentele in care scula este oprita sau tand functioneaza dar nu executa nicio lucare, pot reduce semnificativ nivelul de expunere

Protejati-va impotrivaca efectelor vibrantiilor prin intretinerea sculei si a accesorilor sale, pastrand mainile calde si organizand procesele de lucru

DESCRIBE (FIG. A)

Ferăstrăul vertical pendular este projectat pentru debitarea lemnului, a metalului, a materialului plastic, a materialelor ceramic, a cauciucului etc. la orice dimensiuneși in orice formă necessities.

1. Intrerupator pornit/oprit
2. Buton de blocare
3. Rotiţă de reglare a vitezei
4. Intrerupātator pentru actiunea de pendulă
5. Aparatoare
6. Suport pentru pânza de ferăstrău
7. Talpa de ferastrau
8. Šurub Allen pentru rigla de ghidare paralela
9. Scarà pentru unghiul de tăiere
   10.Racord evacuare praf
   11.Maner
   12.Cheie Allen
   13.Suport pentru cheia Allen

ASAMBLAREA

Inainte de asamblare, opri ti alimentarea electrica a masinii si deconectati fiqa cablului de alimentare de la priza de retea.

Montarea 山 indepartarea panzei de ferastrau (fig.B)

Consultatu tabelul de mai jos pentru selectarea panzei de ferăstrău.

Pânză de ferăstrău Material

RugosLemn

MediuLemn

Fin Otel, alumniu, material plastic

Foarte fin Lemn (curbe)

Nu incercati indepartarea aparatorii de pe masina.

Montarea

• Ridicati aparatoarea (5).
• Slabiti suruburile Allen (14)適用 cheia Allen (12).
• Introduciţi pânza de ferăstrău (15) in suportul pentru pânza de ferăstrău (6) CAT de mult posibil. Dintii pânzei de ferăstrău (15) trebuie să fie orientati in sus si inainte. Partea netedă a pânzei de ferăstrău trebuie angajata in fanta rolei de ghidare (16).
  Strangeti suruburile Allen (14) utilizes cheia Allen (12).
  Coborati aparatoarea (5).

Indepartarea

• Ridicati aparatoarea (5).
• Slabiti suruburile Allen (14)適用 cheia Allen (12).
• Indepartati panza de ferstrau (15) de pe suportul pentru panza de ferstrau (6).
  Strangeti suruburile Allen (14) utilizes cheia Allen (12).
  Coborati aparatoarea (5).

Montarea 山 indepartarea riglei de ghidare parallela (fig. C)

Rigla de ghidare parallela este'utilità pentru debitarea de-a lungul marginilor la o distanța maxima de 16 cm.

Montarea

• Slabiti suruburile Allen (8)適用 cheia Allen (12).
• Introduciţi rigla de ghidare paralela (17) int talpa de ferăstrau (7).
• Setaşi rigla de ghidare paralela (17) la poziţia necesara.
  Strangei suruburile Allen (8) utilizes cheia Allen (12).

Indepartarea

• Slabiti suruburile Allen (8)適用 cheia Allen (12).
• Indepartati rigla de ghidare paralela (17) din talpa de ferastrau (7).
  Strangei suruburile Allen (8) utilizes cheia Allen (12).

UTILIZAREA

Pornirea 山 oprirea (fig. A)

• Pentru pornirea masinii, apasati pe intrerupatorul pornit/oprit (1).
• Pentru punerea masinii in functiune in modul continuu, tinei apasat intrerupatorul pornit/ oprit (1) si apasa i n acelaisi tamp pe butonul de blocare (2).
• Pentru a opri modul continuu, apasati din nou pe intrerupator pornit/oprit (1).
• Pentru a opri masina, eliberati intrerupatorul pornit/oprit (1).

Reglarea vitezei (fig. A)

Rotiţa de reglare a vitezei este UTILIZATA pentru fixarea vitezei. Rotiţa de reglare a vitezei poate fi fixata la 6 poziti. Viteza ideală diferă in functie de profilși de dinții pânzei de ferăstrăuși de materialul de prelucrat.

Nu fixati viteza in timpul utilizarii masinii.

• Invarti rotita de reglare a vitezei (3) la pozià dorità.
• Pentru materiale dure, utilazi pânz de ferăstrău cu dinți finiși selectați o viteza inferioroara.
• Pentru materiale moi, utilizes pânză de ferăstrău cu dinți aspriși selectăți o viteză superioara.

Reglarea unghiului de taiere (fig. D)

Unghiul de taiere variaza intre 0^ s45°. Unghiul de taiere se poate citi pe scar (9).

Nu fixa unghiul de taiere in timpul utilizarii masinii.

• Slabiti suruburile Allen (18)適用 cheia Allen (12).
• Inclinati talpa de ferăstrău (7) in poziția necessara.
  Strangei suruburile Allen (18) utilizes Allen (12).

Utilizarea intrerupatorului pentru actiunea de pendulă (fig. A)

Intrerupatrorul pentru actiunea de pendulă este utilizespentru fixarea modului in care dinţii pânzei de ferăstrau apuca materialul. Intrerupatrorul pentru actiunea de pendulă poate fi setat la 4 poziţii.

Nu fixa ti pozita de pendula in timpul utilizarii masinii.

• Rotiti intrerupătorul pentru actiunea de pendulă (4) la poziția nécessara în conformitate cu materialul de prelucrat. Consultati tabelul de mai jos pentru selectarea poziției necesare.

Material Pozitie de pendulá

Lemn1-3

Materialplastic1

Alumniu0-1

Otel 0

Ceramicà 0

CauciucO

Aspirarea prafului (fig. E)

• Introduciţi adaptorul de evacuare a prafului (19) in racordul de evacuare a prafului (10).
• Conectaţi furtunul disposizitivului de aspirare la adaptorul de evacuare a prafului (19).

Sfaturi pentru適用area optimă

Fixati piesa de prelimucrat. Utilizati un disponitiv de fixare pentru piese de prelimucrat mici.
- Trasati o linie pentru a defini directia de ghidare a pânzei de ferăstrău.

Tinei ferm masina de maner.
Fixati viteza de taiere.
Fixati unghiul detaiere.
Fixati poziia de pendula.
- Porniti masina.
- Aşteptaşa până când masina a atins viteza maxima.
- Amplasati talpa de ferăstrău pe piesa de prelucrat.
- Deplasati incet masina de-a lungul liniei trasate in prealabil apasand ferm pe talpa de ferastru contra piesei de prelimucrat.
- Nu aplicati o presiune excesiva asupra masinii. Lasaşi masina sa execute operatia.
- Opriti masina si asteptati oprirea completa a masinii inante de a aseza masina.

CURATAREA Şİ INTRETINEREA

Inainte de curatare si intretinere, opriti alimentarea electrica a masinii si deconnectati fisa cablului de alimentare de la prise de retea.

• Curatai periodic carcasa cu o carpa moale.
• Mentineti orificiile de ventilatie fara praf si murdarie. Daca este necessities, utilizati o carpa umeda pentru a indeparta praful si murdaria din orificiile de ventilatie.
• Curătati periodico pânza de ferăstrau pentru a evita impreciziile in timpul utilizarii.
  Lubrifati regulat rola de ghidare.

Inlocuirea pänzei de ferăstrău (fig. B)

Pânzele de ferăstrău uzate sau deteriorate trebuie inlocuite imediat.

Utilizi di doar panze de ferstra u ascutite si nedeteriorate.

• Pentru indepartarea pânzei de ferăstrău (15) vechi, procedati conform descricrii de la seciunea „Montareași indepartarea pânzei de ferăstrău".
• Pentru montarea pânzei de ferăstrau (15)*** noi, procedati conform descricrii de la sectiunea „Montareași indepartarea pânzei de ferăstrau".

MEDIU

Scoaterea din uz

Produsul, accesoriile 山 ambalajul trebuie. sortate pentru reciclare ecologica.

Numai pentru tările din CE

Nu aruncați echipamentele actionate electric impreună cu gunoiul menajer. Conform Indicatiei europene 2012/19/EU pentru echipamenteelectriceși electronice uzateși a implementariisale la nival national, echipamentele actionate electric scoase din uz trebuie colectate separat.si evacuate intr-o maniera ecologica.

GARANTIE

Consultati termenii garantiei incluse.

Produsul Şi manualul de'utilizare pot suferi modificări. Specificațile se pot modificifica fară notificare.
