LIETOŠANAS INSTRUKCIJA JSM1023 Ferm

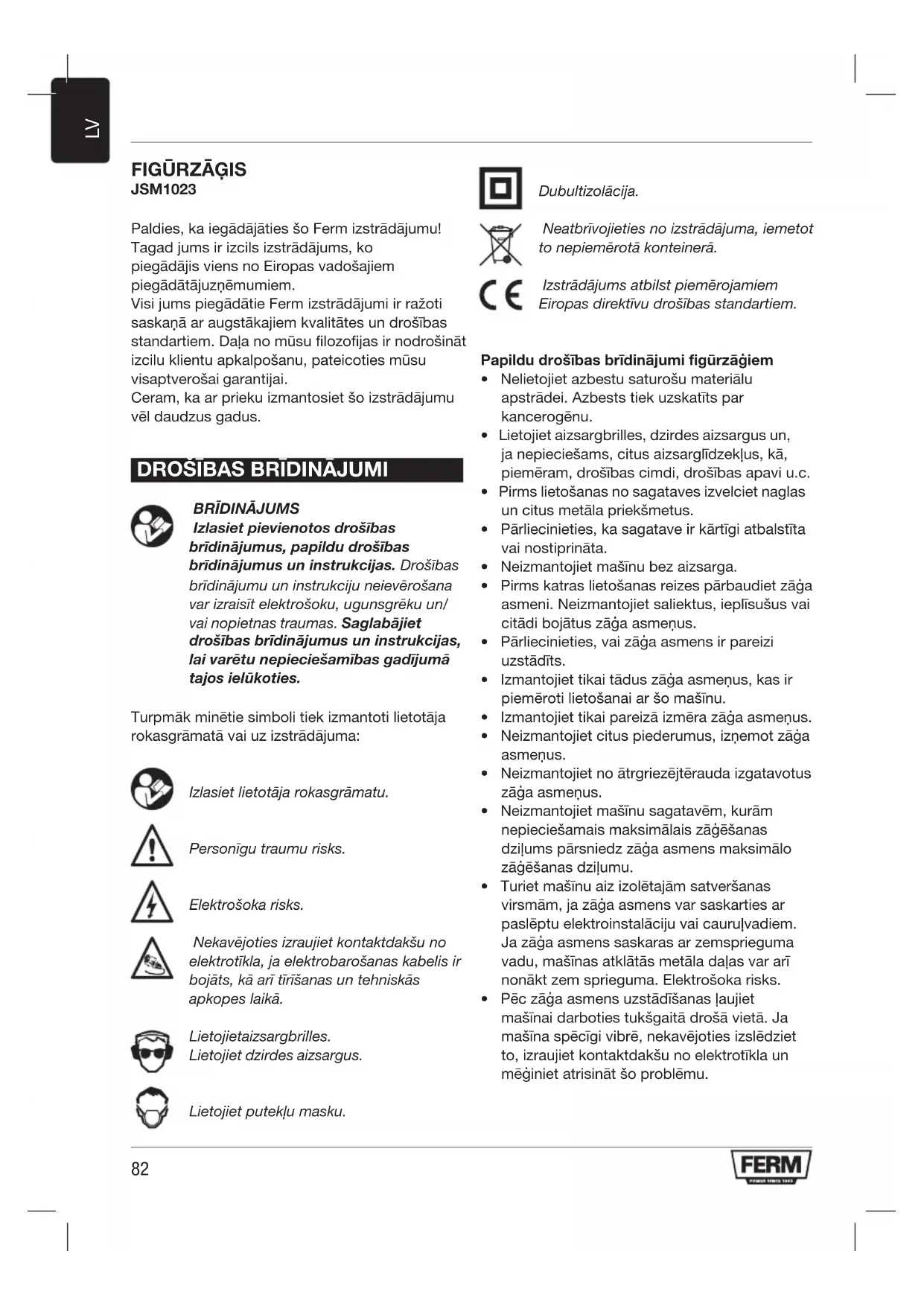

JSM1023 Paldies, ka iegādājāties šo Ferm izstrādājumu! Tagad jums ir izcils izstrādājums, ko piegādājis viens no Eiropas vadošajiem piegādātājuzņēmumiem. Visi jums piegādātie Ferm izstrādājumi ir ražoti saskaņā ar augstākajiem kvalitātes un drošības standartiem. Daļa no mūsu filozofijas ir nodrošināt izcilu klientu apkalpošanu, pateicoties mūsu visaptverošai garantijai. Ceram, ka ar prieku izmantosiet šo izstrādājumu vēl daudzus gadus.

Izlasiet pievienotos drošības brīdinājumus, papildu drošības brīdinājumus un instrukcijas. Drošības brīdinājumuuninstrukcijuneievērošana varizraisītelektrošoku,ugunsgrēkuun/ vai nopietnas traumas. Saglabājiet drošības brīdinājumus un instrukcijas, lai varētu nepieciešamības gadījumā tajos ielūkoties. Turpmāk minētie simboli tiek izmantoti lietotāja rokasgrāmatā vai uz izstrādājuma: Izlasietlietotājarokasgrāmatu. Personīgutraumurisks. Elektrošokarisks. Nekavējotiesizraujietkontaktdakšuno elektrotīkla,jaelektrobarošanaskabelisir bojāts,kāarītīrīšanasuntehniskās apkopeslaikā. Lietojiet aizsargbrilles. Lietojiet dzirdes aizsargus. Lietojietputekļumasku. Dubultizolācija. Neatbrīvojietiesnoizstrādājuma,iemetot tonepiemērotākonteinerā. Izstrādājumsatbilstpiemērojamiem Eiropasdirektīvudrošībasstandartiem. Papildu drošības brīdinājumi figūrzāģiem

• Nelietojiet azbestu saturošu materiālu apstrādei. Azbests tiek uzskatīts par kancerogēnu.

• Lietojiet aizsargbrilles, dzirdes aizsargus un, ja nepieciešams, citus aizsarglīdzekļus, kā, piemēram, drošības cimdi, drošības apavi u.c.

• Pirms lietošanas no sagataves izvelciet naglas un citus metāla priekšmetus.

• Pārliecinieties, ka sagatave ir kārtīgi atbalstīta vai nostiprināta.

• Neizmantojiet mašīnu bez aizsarga.

• Pirms katras lietošanas reizes pārbaudiet zāģa asmeni. Neizmantojiet saliektus, ieplīsušus vai citādi bojātus zāģa asmeņus.

• Pārliecinieties, vai zāģa asmens ir pareizi uzstādīts.

• Izmantojiet tikai tādus zāģa asmeņus, kas ir piemēroti lietošanai ar šo mašīnu.

• Izmantojiet tikai pareizā izmēra zāģa asmeņus.

• Neizmantojiet citus piederumus, izņemot zāģa asmeņus.

• Neizmantojiet no ātrgriezējtērauda izgatavotus zāģa asmeņus.

• Neizmantojiet mašīnu sagatavēm, kurām nepieciešamais maksimālais zāģēšanas dziļums pārsniedz zāģa asmens maksimālo zāģēšanas dziļumu.

• Turiet mašīnu aiz izolētajām satveršanas virsmām, ja zāģa asmens var saskarties ar paslēptu elektroinstalāciju vai cauruļvadiem. Ja zāģa asmens saskaras ar zemsprieguma vadu, mašīnas atklātās metāla daļas var arī nonākt zem sprieguma. Elektrošoka risks.

• Pēc zāģa asmens uzstādīšanas ļaujiet mašīnai darboties tukšgaitā drošā vietā. Ja mašīna spēcīgi vibrē, nekavējoties izslēdziet to, izraujiet kontaktdakšu no elektrotīkla un mēģiniet atrisināt šo problēmu.83

• Uzmanieties, jo zāģa asmens īsu brīdi pēc mašīnas izslēgšanas turpina griezties. Nemēģiniet pats apturēt zāģa asmeni. Atsitiens Atsitiens ir zāģa asmens kustība uz augšu un atpakaļ, kad zāģa asmens pēkšņi pieskaras priekšmetam. Lietošanas laikā stingri turiet mašīnu. Koncentrējiet uzmanību uz darbību. Atsitienu parasti izraisa: - nejauša cietu priekšmetu vai materiālu aizskaršana ar rotējošu zāģa asmeni; - neass zāģa asmens; - nepareizi uzstādīts zāģa asmens; - zāģēšana jau iepriekš izveidotā griezumā; - par maz uzmanības darbībai; - nestabils stāvoklis. Elektriskā drošība Vienmērpārbaudiet,vaielektrības padevesvoltāžaatbilstuztehnisko pamatdatuplāksnesnorādītajaivoltāžai.

• Nelietojiet mašīnu, ja elektrobarošanas kabelis vai kontaktdakša ir bojāta.

• Izmantojiet tikai tādus pagarinājuma kabeļus, kas ir piemēroti mašīnas nominālai jaudai, ar minimālo biezumu 1,5 mm2. Ja izmantojat pagarinājuma kabeļa rulli, vienmēr pilnībā atritiniet kabeli. TEHNISKIE DATI Elektrotīkla voltāža 230 V~ Elektrotīkla frekvence 50 Hz Jaudas izlietojums 570 W Tukšgaitas ātrums 500 - 3.000/min Maks. zāģēšanas dziļums (koks) 70 mm Maks. zāģēšanas gājiens 18 mm Griezuma leņķis 45° Svārsta pozīciju skaits 4 Svars 2,0 kg Troksnis un vibrācija Skaņas spiediens (Lpa) 90,4 dB(A) K=3dB Akustiskā jauda (Lwa) 101,4 dB(A) K=3dB Vibrācija (koks) 7,7 m/s

Vibrācija (metāls) 13,0 m/s

Lietojiet dzirdes aizsargus. Vibrācijas līmenis Šīs rokasgrāmatas aizmugurē ar zvaigznīti norādītais vibrācijas emisiju līmenis mērīts, izmantojot standartā EN 60745 paredzēto testu; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērķiem - instrumenta izmantošana citiem mērķiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami palielināt iedarbības līmeni - laika periodi, kad instruments ir izslēgts vai arī ir ieslēgts, taču ar to nestrādā, var ievērojami samazināt iedarbības līmeni Pasargājiet sevi no vibrācijas ietekmes, veicot instrumenta un tā piederumu tehnisko apkopi, gādājot, lai rokas ir siltas, un organizējot darba gaitu APRAKSTS (A ATT.) Jūsu svārsta figūrzāģis ir paredzēts koka, metāla, plastmasas, keramikas, gumijas utt. zāģēšanai jebkurā vajadzīgā izmērā un jebkurā vajadzīgā formā.

1. Ieslēgšanas/izslēgšanas slēdzis

3. Ātruma regulēšanas ritenītis

4. Svārsta kustības slēdzis

6. Zāģa asmens turētājs

8. Skrūve ar sešstūra padziļinājumu galviņā

10. Putekļu atsūces kanāls

12. Sešstūra atslēga

13. Sešstūra atslēgas turētājs84

MONTĀŽA Pirmsmontāžasvienmērizslēdziet mašīnuunizraujietkontaktdakšuno elektrotīkla. Zāģa asmens uzstādīšana un noņemšana (B att.) Apskatiet zemāk esošo tabulu, lai izvēlētos vajadzīgo zāģa asmeni. Zāģa asmens Materiāls Rupjš Koks Vidējs Koks Smalks Tērauds, alumīnijs, plastmasa Ļoti smalks Koks (līknes) Nemēģinietnoņemtaizsargunomašīnas. Uzstādīšana

• Paceliet aizsargu (5).

• Palaidiet vaļīgāk skrūves ar sešstūra padziļinājumu galviņā (14), izmantojot sešstūra atslēgu (12).

• Ievietojiet zāģa asmeni (15) zāģa asmens turētājā (6), cik tālu vien iespējams. Zāģa asmens zobiem (15) jābūt vērstiem augšup un uz priekšu. Zāģa asmens gludajai pusei jāiegulst vadotnes veltnīša gropē (16).

• Pievelciet skrūves ar sešstūra padziļinājumu galviņā (14), izmantojot sešstūra atslēgu (12).

• Nolaidiet aizsargu (5). Noņemšana

• Paceliet aizsargu (5).

• Palaidiet vaļīgāk skrūves ar sešstūra padziļinājumu galviņā (14), izmantojot sešstūra atslēgu (12).

• Izņemiet zāģa asmeni (15) no zāģa asmens turētāja (6).

• Pievelciet skrūves ar sešstūra padziļinājumu galviņā (14), izmantojot sešstūra atslēgu (12).

• Nolaidiet aizsargu (5). Paralēlās vadotnes uzstādīšana un noņemšana (C att.) Paralēlā vadotne tiek izmantota zāģēšanai gar malām ar 16 cm maksimālo attālumu. Uzstādīšana

• Palaidiet vaļīgāk skrūves ar sešstūra padziļinājumu galviņā (8), izmantojot sešstūra atslēgu (12).

• Ievietojiet paralēlo vadotni (17) zāģa kurpē (7).

• Iestatiet paralēlo vadotni (17) nepieciešamajā pozīcijā.

• Pievelciet skrūves ar sešstūra padziļinājumu galviņā (8), izmantojot sešstūra atslēgu (12). Noņemšana

• Palaidiet vaļīgāk skrūves ar sešstūra padziļinājumu galviņā (8), izmantojot sešstūra atslēgu (12).

• Izņemiet paralēlo vadotni (17) no zāģa kurpes (7).

• Pievelciet skrūves ar sešstūra padziļinājumu galviņā (8), izmantojot sešstūra atslēgu (12). IZMANTOŠANA Ieslēgšana un izslēgšana (A att.)

• Lai ieslēgtu mašīnu, nospiediet ieslēgšanas/ izslēgšanas slēdzi (1).

• Lai pārslēgtu mašīnu uz nepārtraukto režīmu, turiet nospiestu ieslēgšanas/izslēgšanas slēdzi (1) un vienlaicīgi nospiediet bloķēšanas pogu (2).

• Lai izslēgtu nepārtraukto režīmu, nospiediet ieslēgšanas/izslēgšanas slēdzi (1) vēlreiz.

• Lai izslēgtu mašīnu, atlaidiet ieslēgšanas/ izslēgšanas slēdzi (1). Ātruma iestatīšana (A att.) Ātruma iestatīšanai tiek izmantots ātruma regulēšanas ritenītis. Ātruma regulēšanas ritenīti var iestatīt 6 pozīcijās. Ideālais ātrums ir atkarīgs no zāģa asmens profila un zobiem un apstrādājamā materiāla. Neiestatietātrumulietošanaslaikā.

• Pagrieziet ātruma regulēšanas ritenīti (3) uz vajadzīgo pozīciju. - Cietiem materiāliem izmantojiet zāģa asmeni ar smalkiem zobiem un izvēlieties zemāku ātrumu. - Mīkstiem materiāliem izmantojiet zāģa asmeni85

ar rupjiem zobiem un izvēlieties augstāku ātrumu. Griezuma leņķa iestatīšana (D att.) Griezuma leņķi var mainīt starp 0° un 45°. Griezuma leņķi var nolasīt no skalas (9). Neiestatietgriezumaleņķilietošanas laikā.

• Palaidiet vaļīgāk skrūves ar sešstūra padziļinājumu galviņā (18), izmantojot sešstūra atslēgu (12).

• Nolieciet zāģa kurpi (7) nepieciešamajā pozīcijā.

• Pievelciet skrūves ar sešstūra padziļinājumu galviņā (18), izmantojot sešstūra atslēgu (12). Svārsta kustības slēdža izmantošana (A att.) Svārsta kustības slēdzis tiek izmantots, lai iestatītu, kādā veidā zāģa asmens zobi satver materiālu. Svārsta kustības slēdzi var iestatīt 4 pozīcijās. Neiestatietsvārstapozīcijulietošanas laikā.

• Pagrieziet svārsta kustības slēdzi (4) uz vajadzīgo pozīciju atbilstoši apstrādājamajam materiālam. Apskatiet zemāk esošo tabulu, lai izvēlētos vajadzīgo pozīciju. Materiāls Svārsta pozīcija Koks 1-3 Plastmasa 1 Alumīnijs 0-1 Tērauds 0 Keramika 0 Gumija 0 Putekļu atsūce (E att.)

• Ievietojiet putekļu atsūces adapteru (19) putekļu atsūces kanālā (10).

• Pievienojiet putekļsūcēja šļūteni putekļu atsūces adapteram (19). Padomi optimālai lietošanai

• Nostipriniet sagatavi. Izmantojiet līmspīles mazām sagatavēm.

• Uzzīmējiet līniju, lai noteiktu virzienu, kurā virzīt zāģa asmeni.

• Cieši turiet mašīnu aiz roktura.

• Iestatiet zāģēšanas ātrumu.

• Iestatiet griezuma leņķi.

• Iestatiet svārsta pozīciju.

• Pagaidiet, līdz mašīna sasniedz pilnu ātrumu.

• Novietojiet zāģa kurpi uz sagataves.

• Lēni virziet mašīnu pa iepriekš uzzīmēto līniju, stingri spiežot zāģa kurpi pret sagatavi.

• Neizmantojiet pārāk lielu spiedienu uz mašīnu. Ļaujiet mašīnai veikt darbu.

• Izslēdziet mašīnu un gaidiet, līdz tā pilnībā apstājas, pirms to noliekat.

TĪRĪŠANA UN TEHNISKĀ APKOPE

Pirmstīrīšanasuntehniskāsapkopes vienmērizslēdzietmašīnuunizraujiet kontaktdakšunoelektrotīkla.

• Regulāri tīriet korpusu ar mīkstu drānu.

• Uzturiet ventilācijas caurumus tīrus no putekļiem un netīrumiem. Ja nepieciešams, izmantojiet mīkstu, mitru drānu, lai notīrītu putekļus un netīrumus no ventilācijas caurumiem.

• Regulāri tīriet zāģa asmeni, lai izvairītos no neprecizitātēm lietošanas laikā.

• Regulāri ieeļļojiet vadotnes veltnīti. Zāģa asmens nomaiņa (B att.) Nolietoti vai bojāti zāģa asmeņi nekavējoties jānomaina. Izmantojiettikaiasusunnebojātuszāģa asmeņus.

• Lai noņemtu veco zāģa asmeni (15), rīkojieties kā aprakstīts sadaļā „Zāģa asmens uzstādīšana un noņemšana“.

• Lai uzstādītu jauno zāģa asmeni (15), rīkojieties kā aprakstīts sadaļā „Zāģa asmens uzstādīšana un noņemšana“.86

VIDE Atbrīvošanās Izstrādājums,piederumiuniepakojums jāšķiro,laitiktuveiktavideidraudzīga pārstrāde. Tikai EK valstīm Neatbrīvojieties no elektriskiem instrumentiem, izmetot tos mājturības atkritumos. Saskaņā ar Eiropas direktīvu 2012/19/EU par elektrisko un elektronisko iekārtu atkritumiem un tās piemērošanu nacionālajās tiesībās, elektriskos instrumentus, kuri vairs nav izmantojami, ir jāsavāc atsevišķi un no tiem jāatbrīvojas videi draudzīgā veidā. GARANTIJA Ievērojiet pievienotos garantijas noteikumus. Izstrādājums un lietotāja rokasgrāmata var mainīties. Tehniskos datus var mainīt bez iepriekšēja brīdinājuma.87
