JSM1023 - Sega Ferm - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Seghetto alternativo pendolare
Marca	Ferm
Modello	JSM1023
Alimentazione	230 V ~ 50 Hz
Potenza	570 W
Velocità a vuoto	500 - 3 000 min⁻¹
Profondità max. di taglio (legno)	70 mm
Corsa max. di taglio	18 mm
Angolo di taglio obliquo	0° - 45°
Numero di posizioni pendolari	4
Peso	2,0 kg
Livello di pressione sonora	90,4 dB(A) (K=3 dB)
Livello di potenza sonora	101,4 dB(A) (K=3 dB)
Livello di vibrazioni (legno)	7,7 m/s² (K=1,5 m/s²)
Livello di vibrazioni (metallo)	13,0 m/s² (K=1,5 m/s²)
Protezione	Doppio isolamento
Materiali compatibili	Legno, metallo, plastica, ceramica, gomma
Sistema di aspirazione polvere	Sì, raccordo per aspirapolvere
Guida parallela	Sì, fino a 16 cm
Manutenzione	Pulizia regolare con panno morbido, lubrificazione del rullo di guida
Parti di ricambio	Lame di sega intercambiabili
Garanzia	Consultare i termini di garanzia forniti
Certificazioni	Conforme alle norme di sicurezza delle direttive europee

Domande frequenti - JSM1023 Ferm

Come cambiare la lama della sega?

Sollevare il coperchio di protezione (5), allentare le viti Allen (14) con la chiave Allen (12), rimuovere la vecchia lama, inserire la nuova lama (denti verso l'alto e in avanti) e serrare le viti. Abbassare il coperchio.

Come regolare la velocità di taglio?

Ruotare la manopola di regolazione della velocità (3) su una delle 6 posizioni. Per materiali duri, utilizzare una velocità lenta; per materiali morbidi, una velocità rapida. Non regolare la velocità durante l'uso.

Come utilizzare il movimento pendolare?

Ruotare l'interruttore del movimento pendolare (4) sulla posizione adatta al materiale (legno: 1-3, plastica: 1, alluminio: 0-1, acciaio: 0). Non regolare durante il taglio.

Come tagliare in obliquo (smusso)?

Allentare le viti Allen (18) sotto la base, inclinare la base all'angolo desiderato (0° a 45°) aiutandosi con la scala (9), quindi serrare le viti.

Come collegare un aspirapolvere per l'aspirazione della polvere?

Inserire l'adattatore per l'aspirazione della polvere (19) nel raccordo (10) sul retro della sega, quindi collegare il tubo dell'aspirapolvere all'adattatore.

Quali precauzioni di sicurezza osservare?

Indossare occhiali, protezione acustica e una maschera antipolvere. Scollegare la macchina prima di qualsiasi manutenzione. Assicurarsi che la lama non tocchi cavi nascosti per evitare scosse elettriche.

Come pulire e manutenere la sega?

Pulire l'alloggiamento con un panno morbido, liberare le fessure di ventilazione. Lubrificare regolarmente il rullo di guida. Sostituire immediatamente le lame usurate.

Quale lama usare per quale materiale?

Denti grossolani per legno, denti medi per legno, denti fini per acciaio/alluminio/plastica, denti molto fini per legno (tagli curvi). Utilizzare solo lame adatte alla macchina.

Come utilizzare la guida parallela?

Allentare le viti Allen (8), inserire la guida parallela (17) nella base, regolare la distanza desiderata (max 16 cm) e serrare le viti.

Cosa fare in caso di vibrazioni eccessive?

Fermare immediatamente la macchina, scollegarla e controllare la lama (usura, montaggio). Se il problema persiste, contattare il servizio post-vendita.

MANUALE UTENTE JSM1023 Ferm

Muy fino Madera (curvas)

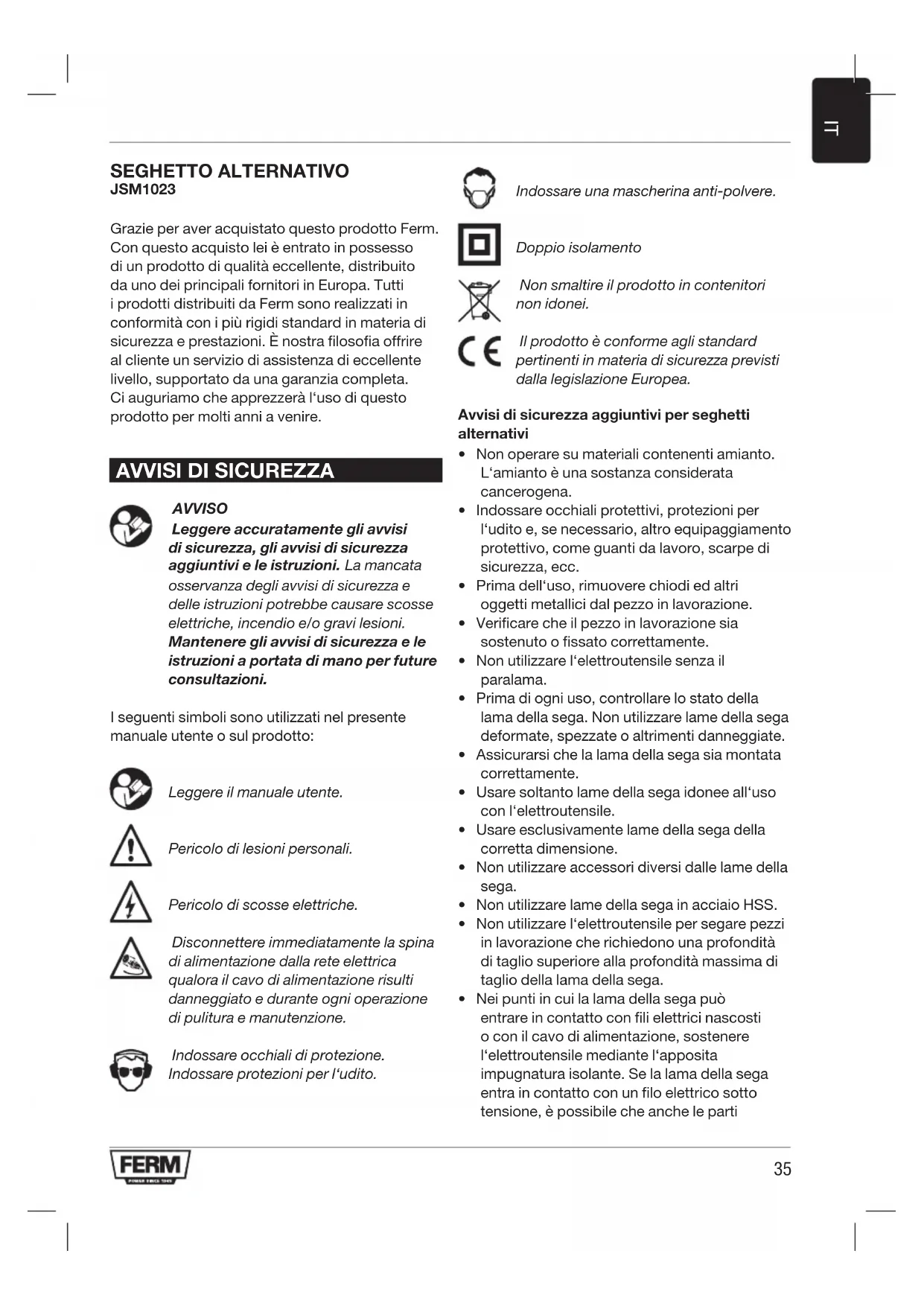

Grazie per aver acquistato quello prodotto Ferm. Con quello acquisto lei è entrato in possesso di un prodotto di qualità eccellente, distribuito da uno dei principali fornitori in Europa. Tutti i prodotti distribuiti da Ferm sono realizzati in conformità con i più rigidi standard in materia di sicurezza e prestazioni. É notre filosofia offrire al cliente un servizio di assistenza di eccellente livello, supportato da una garanzia completa. Ci auguriamo che apprezzerà l'uso di quello prodotto per molti anni a venire.

AVVISI DI SICUREZZA

AVVISO

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesionsi. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultagioni.

I seguito simboli sono utilizzati nel presente manuale utente o sul prodotto:

Leggere il manuale utente.

Pericolo di lesions personali.

Pericolo di scosse elettriche.

Disconnettere immediatamente la spina di alimentazione dalla rete elettrica qualora il cavo di alimentazione risulti danneggiato e durante agli operazioni di pulitura e manutenzione.

Indossare occhiali di protezione. Indossare protezioni per l'udito.

Indossare una mascherina anti-polvere.

Doppio isolamento

Non smaltire il prodotto in contentitori non idonei.

Il prodotto è conformeagli standard pertinenti in materia di sicurezza previsti alla legislazione Europea.

Avvisi di sicurezza aggianti per seghetti altreativi

Non operare su materiali contenenti amianto. L'amianto è una sostanza considerata cancerogena.
- Indossare occhiali protettivi, protezioni per l'udito e, se necessario, altri equipaggiamento protettivo, come quanti da lavoro, scarpe di sicurezza, ecc.
- Prima dell'uso, rimuovere chiodi ed altri oggetti metallici dal pezzo in lavorazione.
- Verificare che il pezzo in lavorazione sia sostenuto o fissato correttamente.
NonutilizzareI'elettROUTensile sensa il paralama.
- Prima di ogni uso, controllare lo stato della lama della sega. Non utilizzato lame della sega deformate, spezzate o altrimenti danneggiate.
- Assicurarsi che la lama della sega sia montata correttamente.
- Usare sostanto lame della sega idonee all'uso con I'eletttroutensile.
- Usare escludvamente lame della sega della corretta dimensione.
Nonutilizzareaccessordiversidallelame della sega.
Nonutilizzarelame della sega in acciaio HSS.
- Non utilizzato l'elettroutensile per segare pezioni in lavorazione che richiedono una profundità di taglio superiore alla profundità massima di taglio della lama della sega.
- Nei punti in cui la lama della sega può entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione, sostenerile l'elettROUTensile mediante l'apposita impugnatura isolante. Se la lama della sega entra in contatto con un filo elettrico sotto tensione, è possibile cheanche le parti

metalliche esposte dell'elettroutensile siano除去 tensione.Pericolo di scosse elettriche.

• Far ruotare l'elettroutensile in assenza di carico in un'area sicura dopo il montaggio della lama della sega. Se l'elettroutensile vibraccessivamente, spegnerlo immediatamente, disconnettere la spina di alimentazione alla rete elettrica e tentare di risolverve il problema.
• Porre attenzione poiché la lama della sega continua a ruotare per un breve periodo dopo lo spegnimento dell'elettroutensile. Non tentare di arrestare manualmente il movimento della lama della sega.

Contraccolpo

Il contraccolpo è il brusco movimento della lama della sega verso l'alto e all'indietro quando enters un oggetto. Sostenere saldamente l'eletttroutensile durante l'uso. Mantenere l'attenzione concentrata sul lavoro in corso.

Il contraccolpo è generalmente causato da:

• il contatto accidentale della lama della sega in rotazione con oggetti o materiali duri;
• una lama della sega smussata;
• una lama della sega montata in modo errato;
• esecuzione del taglio all'interno di un taglio precedente;
• una mancanza diattenzione durante il lavoro;
• una posizione instabile.

Sicurezza elettrica

Controllare sempre che la tensione di alimentazione corrisponda alla tensione indica sulla targhetta delle caratteristiche.

NonutilizzareI'eletttroutensile quando il cavo o la spina di alimentazione sono danneggiati.
Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell'elettroutensile, con conduttori di sezione minima di 1,5 mm2. Quando si utilizza un cavo di prolunga con avvolgicavo, svolgere sempre completeness il cavo.

DATI TECNICI

Tensione di alimentazione 230 V~

Frequenza di alimentazione 50 Hz

Potenza assorbita 570 W

Velocità a vuoto 500 - 3.000/min

Massima profondità di segatura (legno) 70 mm

Massima corsa di segatura 18 mm

Angolo di quartabuono 45°

Numero di posizioni pendolari 4

Peso 2,0 kg

Rumorosità e vibrazioni

Pressione sonora (Lpa) 90,4 dB(A) K=3dB

Potenza acustica (Lwa) 101,4 dB(A) K=3dB

Vibrazione (legno) 7,7 m/s2K=1.5 m/s2

Vibrazione (metallo) 13,0 m/s2K=1.5 m/s2

Indossare protezioni per I'udito.

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicate sul retro di quello manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 60745; quello valore più essere utilizzato perMETTERA afronto un l'utensile con un altre o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate

• se si utilizes l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe;aumentare notevolmente
• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

Proteggersi dagli effetti della vibratione effettuando la manutenzione dell'utensile e dei relativi accessori,mantenendo le mani calde e organizzato i metodi di lavoro

DESCRIZIONE (FIG. A)

Il seghetto alternative con movimento pendolare è stato progettato per segare legno, metallo, plastica, ceramica, gomma ecc. in qualsiasi dimensione e forma.

1.Interruttorean/off
2.Pulsantediblocco

1. Selettore di regolazione della velocità
2. Interruttore del movimento pendolare

5.Paralama
6.Portalama
7.Scarpadellasega

1. Vite a brugola per guida parallela
2. Scala per l'angolo di quartabuono
3. Raccordo di estrazione della polvere

11.Impugnatura
12. Chiaveabrugola
13. Supporto della chiave a brugola

MONTAGGIO

Prima del montaggio, spegnere sempre l'eeltroutensile e scollegare la spina di alimentazione alla rete elettrica.

Montaggio e rimozione della lama della sega (fig. B)

Per scegliere la lama della sega necessariafare riferimento alla tabella riportata sotto.

Lama della sega Materiale

GrezzoLegno

MedioLegno

Fine Acciaio, alluminio, plastica

Molto sottile Legno (si curva)

Non tentare di rimuovere il paralama dall'elettroutensile.

Montaggio

• Sollevare il paralama (5).
  Utilizzando la chiave a brugola (12) allentare le viti a brugola (14).

• Inserire il più possibile la lama della sega (15) nel portalama (6). I denti della lama della sega (15) devono essere rivolti versusl'alto e in avanti. Il lato liscio della lama della sega delve innestarsi nella fessura del rullo di guida (16).
  Utilizzando la chiave a brugola (12) serrare le viti a brugola (14).

• Abbassare il paralama (5).

Rimozione

• Sollevare il paralama (5).
  Utilizzando la chiave a brugola (12) allentare le viti a brugola (14).
• Rimuovere la lama della sega (15) dal portalama (6).
  Utilizzando la chiave a brugola (12) serrare le viti a brugola (14).
• Abbassare il paralama (5).

Montaggio e rimozione della guida parallela (fig. C)

La guida parallela consente di eseguire tagli lungo i bordi a una distanza massima di 16 cm.

Montaggio

Utilizzando la chiave a brugola (12) allentare le viti a brugola (8).
- Inserire la guida parallela (17) nella scarpa della sega (7).
- Impostare la guida parallela (17) sulla posizione desiderata.
Utilizzando la chiave a brugola (12) serrare le viti a brugola (8).

Rimozione

Utilizzando la chiave a brugola (12) allentare le viti a brugola (8).
- Rimuovere la guida parallela (17) alla scarpa della sega (7).
Utilizzando la chiave a brugola (12) serrare le viti a brugola (8).

USO

Accensione e spegnimento (fig. A)

Per accendere I'electroutensile, premere I'interruttore on/off (1).
- Per commutare l'elettROUTensile sulla modalità continua, mantenere premuto l'interruttore on/off (1) e contemporaneamente premere il pulsante di blocco (2).
Per disattivare la modalità continua, premere nuovamente l'interruttore on/off (1).
Per spegnere I'eletttroutensile, rilasciare I'interruttore on/off (1).

Impostazione della velocità (fig. A)

Il selettore di regolazione della velocità consente di impostare la velocità. Il selettore di regolazione della velocità è impostabile su 6 posizioni. La velocità ideale dipende dal profilo e dal tipo di denti della lama della sega e dal materiale da lavorare.

Non impostare la velocità durante l'uso.

• Ruotare il selettore di regolazione della velocità (3) nella posizione desiderata.
• Per segare materiali duri, utilizzare una lama della sega a denti fini e selezionare la velocità più Bassa.
• Per segare materiali teneri, utilizzare una lama della sega a denti grossi e selezionare la velocità più alta.

Impostazione dell'angolo di quartabuono (fig. D)

L'angolo di quartabuono è regolabile tra 0^ e 45^ .

L'angolo di quartabuono è indicato alla Scala (9).

Non impostare I'angolo di quartabuono durante I'uso.

Utilizzando la chiave a brugola (12) allentare le viti a brugola (18).
- Inclinare la scarpa della sega (7) nella posizione desiderata.
Utilizzando la chiave a brugola (12) serrare le viti a brugola (18).

Uso dell'interruttore commutatore del movimento pendolare (fig. A)

L'interruttore del movimento pendolare consente di impostare il modo in cui i denti della lama della sega fanno presa sul materiale. L'interruttore del movimento pendolare è impostabile su 4 posizioni.

Non impostare la posizione pendolare durante l'uso.

• Ruotare l'interruttore del movimento pendolare (4) nella posizione necessaria in base al materiale da lavorare. Per selezionare la posizione necessaria fare riferimento alla tabella riportata sotto.

MaterialePosizionependolare

Legno1-3

Plastica1

Alluminio0-1

AcciaioO

Ceramica0

Gomma0

Aspirazione della polvere (fig. E)

• Inserire l'adattatore per l'estrazione delle polveri (19) nel relative raccordo (10).
• Collegare il flessibile di un aspirapolvere all'adattatore di estrazione delle polveri (19).

Suggerimenti per un uso ottimale

• Bloccare il pezzo in lavorazione. Utilizzato un dispositivo di bloccaggio per eseguire tagli su piccoli peszzi.
• Tracciare una linea per definire la direzione in cui muovere la lama della sega.
• Tenere saldamente I'elettROUTensile mediante I'impugnatura.
• Impostare la velocità di segatura.
• Impostare l'angolo di quartabuono.
• Impostare la posizione pendolare.
• Accenderel' elettroutensile.
• Attendere finché l'elettroutensile non ha raggiunto la massima velocità.
• Posizione are la scarpa della sega sul pezzo in lavorazione.
• Muovero lentamente l' eletttroutensile lungo la linea tracciata precedentemente, premendo saldamente la scarpa della sega contro il pezzo in lavorazione.
  Non esercitare una pressione eccessiva sull'elettroutensile. Lasciare che l'elettroutensile effettui il lavoro.
• Prima di appoggiare l'elettROUTensile, spegnerlo e attendere che si arresti completeness.

PULIZIA E MANUTENZIONE

Prima di agli operazione di pulizia e manutenzione, spagnere sempre l'elettroutensile e disconnettere la spina di alimentazione alla rete elettrica.

• Pulire regolarmente l'involucro con un panno morbido.
• Mantenere le feritoie di ventilazione pulite e libero da polvere e sporco. Se necessario, utilizzato un panno morbido inumidito per rimuovere polvere e sporco delle feritoie di ventilazione.
• Pulire regolarmente la lama della sega per evitare imprecisioni durante l'uso.
• Lubricare regolarmente il rullo di guida.

Sostituzione della lama della sega (fig. B)

Le lame della sega usurate o danneggiate devono essere sostituite immediatamente.

Utilizzare esclusivamente lame della sega, affiliate e non danneggiate.

• Per rimuovere la vecchia lama della sega (15), procedere come descritto nella sezione „Montaggio e rimozione della lama della sega".
• Per montare la nuova lamda della sega (15), procedere come descritto nella sezione „Montaggio e rimozione della lamda della sega".

AMBIENTE

Smaltimento

Il prodotto, gli accessori e l'imballaggio devono essere raccolti separatamente per un riciclaggio ecocompatibile.

Soltanto per paesi CE.

Non smaltire gli elettroutensili nei contentori per rifiuti domestici. Ai sensi della Direttiva 2012/19/EU del Parlamento europeo in materia di Rifiuti da apparecchiature elettriche ed elettroniche e della relativa attuazione nell'ambito della legislazione nazionale, gli elettroutensili inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecocompatibile.

GARANZIA

Consultare i termini e le condizioni della garanzia allegata.

Questo prodotto ed il presente manuale utente sono soggetti a modifiche. Le specifiche possono essere modificare alla preavviso.
