РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ JSM1023 Ferm

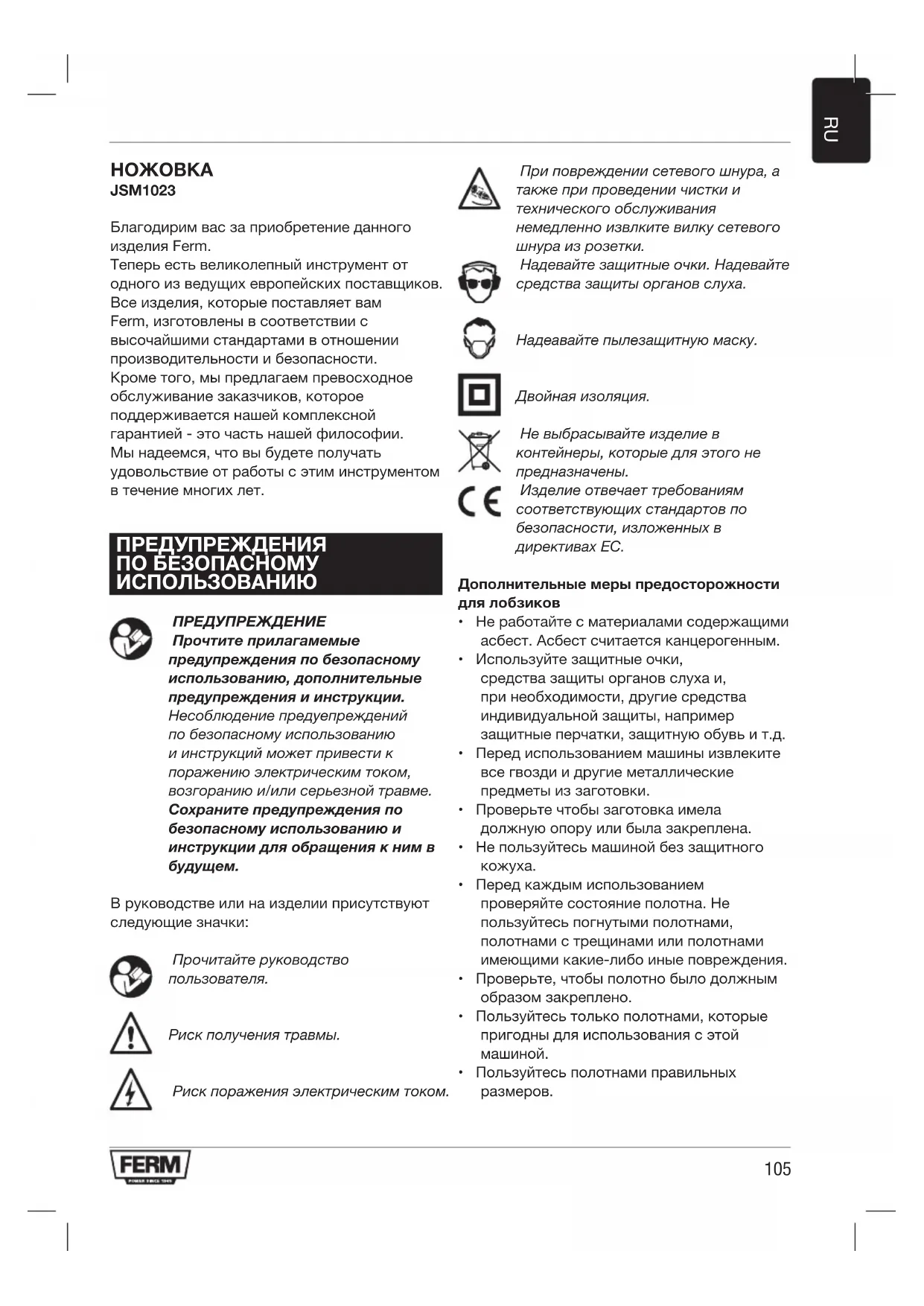

JSM1023 Благодирим вас за приобретение данного изделия Ferm. Теперь есть великолепный инструмент от одного из ведущих европейских поставщиков. Все изделия, которые поставляет вам Ferm, изготовлены в соответствии с высочайшими стандартами в отношении производительности и безопасности. Кроме того, мы предлагаем превосходное обслуживание заказчиков, которое поддерживается нашей комплексной гарантией - это часть нашей философии. Мы надеемся, что вы будете получать удовольствие от работы с этим инструментом в течение многих лет. ПРЕДУПРЕЖДЕНИЯ ПО БЕЗОПАСНОМУ ИСПОЛЬЗОВАНИЮ ПРЕДУПРЕЖДЕНИЕ Прочтитеприлагамемые предупрежденияпобезопасному использованию,дополнительные предупрежденияиинструкции. Несоблюдение предуепреждений по безопасному использованию и инструкций может привести к поражению электрическим током, возгоранию и/или серьезной травме. Сохранитепредупрежденияпо безопасномуиспользованиюи инструкциидляобращениякнимв

В руководстве или на изделии присутствуют следующие значки: Прочитайте руководство пользователя. Риск получения травмы. Риск поражения электрическим током. При повреждении сетевого шнура, а также при проведении чистки и технического обслуживания немедленно извлките вилку сетевого шнура из розетки. Надевайте защитные очки. Надевайте средства защиты органов слуха. Надеавайте пылезащитную маску. Двойная изоляция. Не выбрасывайте изделие в контейнеры, которые для этого не предназначены. Изделие отвечает требованиям соответствующих стандартов по безопасности, изложенных в директивах ЕС. Дополнительные меры предосторожности для лобзиков

• Не работайте с материалами содержащими асбест. Асбест считается канцерогенным.

• Используйте защитные очки, средства защиты органов слуха и, при необходимости, другие средства индивидуальной защиты, например защитные перчатки, защитную обувь и т.д.

• Перед использованием машины извлеките все гвозди и другие металлические предметы из заготовки.

• Проверьте чтобы заготовка имела должную опору или была закреплена.

• Не пользуйтесь машиной без защитного

• Перед каждым использованием проверяйте состояние полотна. Не пользуйтесь погнутыми полотнами, полотнами с трещинами или полотнами имеющими какие-либо иные повреждения.

• Проверьте, чтобы полотно было должным образом закреплено.

• Пользуйтесь только полотнами, которые пригодны для использования с этой

• Пользуйтесь полотнами правильных размеров.106

• Не пользуйтесь какими-либо иными принадлежностями кроме полотен.

• Не пользуйтесь полотнами, изготовленными из быстрорежущей стали.

• Не пользуйтесь машиной если максимальная глубина пропила превышает максимальную глубину, на которую рассчитаны полотна.

• Держите машину за изолированные поверхности захвата, если полотно может вступить в контакт со скрытой проводкой или сетевым кабелем. Если полотно касается провода под напряжением, то металлические детали машины также становятся под напряжением. Риск поражения электрическим током.

• После установки полотна запустите машину без нагрузки в безопасном месте. Если наблюдается сильная вибрация, немедленно выключите машину, извлеките вилку сетевого шнура из розетки и попытайтесь решить проблему.

• Примите к сведению, что после выключения машины полотно продолжает движение в течение некоторого времени. Не пытайтесь останавливать полотно самостоятельно.

Отдача - это движение полотна вверх и назад, когда оно внезапно сталкивается с каким- либо предметом. Крепко держите машину во время работы. Сконцентрируйтесь на выполняемой работе. К отдаче обычно приводит: - непреднамеренное касание твердых предметов или материалов полотном; - тупое полотно; - неправильно установленное полотно; - впиливание в ранее сделанный рез; - недостаточная сосредоточенность во время работы; - неустойчивое положение ног. Электробезопасность Всегда проверяйте, чтобы напряжение источника питания соответствовало напряжению, указанному на паспортной табличке.

• Не пользуйтесь машиной с поврежденным сетевым шнуром или вилкой.

• Используйте кабели удлинителей, соответствующие номинальной мощности машины, минимальная толщина кабеля 1,5 мм2. При использовании катушки кабеля удлинителя, всегда полностью разворачивайте кабель. ТЕХНИЧЕСКИЕ ДАННЫЕ Напряжениесетипитания 230В~ Частотасетипитания 50Гц Потребляемаямощность 570Вт Скоростьбезнагрузки 500-3.000/мин Макс.глубинапропила(дерево) 70мм Макс.ходпропила 18мм Уголскоса 45° Количествоположениймаятника 4 Вес 2,0кг Шум и вибрация Звуковоедавление(Lpa) 90,4дБ(A)+3дБ(A) Акустическаямощность(Lwa) 101,4дБ(A)+3дБ(A) Вибрация(дерево) 7,7м/с

Вибрация(металл) 13,0м/с

Надевайте средства защиты органов

Уровень вибрации Уровень вибрации, указанный в конце данного руководства по эксплуатации был измерен в соответствии со стандартизированным испытанием, содержащимся в EN 60745; данная характеристика может использоваться для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей - при использовании инструмента в других целях или с другими/неисправными вспомогательными приспособлениями уровень воздействия вибрации может значительно повышаться - в периоды, когда инструмент отключен или функционирует без фактического выполнения работы, уровень воздействия вибрации может значительно снижаться107

защищайте себя от воздействия вибрации, поддерживая инструмент и его вспомогательные приспособления в исправном состоянии, поддерживая руки в тепле, а также правильно огранизовуя свой рабочий процесс ОПИСАНИЕ (РИС. A) Ваш маятниковый лобзик предназначен для выпиливания из дерева, металла, пластмасс, керамики, резины и т.д. изделий требуемого размера и любой требуемой формы.

1. Выключатель вкл./выкл.

2. Кнопка блокировки

3. Диск регулировки скорости

4. Выключатель маятникового действия

6. Держатель полотна

8. Винт с внутренним шестигранником для

параллельной направляющей

9. Шкала для установки угла скоса

10. Соединение пылеотсоса

13. Держатель торцевого ключа

Перед сборкой всегда выключайте машину и извлекайте вилку сетевого шнура из розетки. Установка и снятие полотна (рис. В) Для выбора требуемого полотна обратитесь к таблице ниже. Полотно Материал Крупный Дерево Средний Дерево Мелкий Сталь,алюминий,пластмасса Оченьмелкий Дерево(кривые) Не снимайте защитный кожух с

• Поднимите защитный кожух (5).

• Ослабьте винты с внутренним шестигранником (14) торцевым ключом (12).

• Вставьте полотно (15) в держатель (6) как можно дальше. Зубья полотна (15) должны быть направлены вверх и вперед. Гладкая сторона полотна должна заходить в паз направляющего ролика (16).

• Затяните винты с внутренним шестигранником (14) торцевым ключом (12).

• Опустите защитный кожух (5).

• Поднимите защитный кожух (5).

• Ослабьте винты с внутренним шестигранником (14) торцевым ключом (12).

• Снимите полотно (15) с держателя (6).

• Затяните винты с внутренним шестигранником (14) торцевым ключом (12).

• Опустите защитный кожух (5). Установка и снятие параллельной направляющей (рис. С) Параллельная направляющая используется для пиления вдоль края на расстоянии не более 16 см.

• Ослабьте винты с внутренним шестигранником (8) торцевым ключом (12).

• Вставьте параллельную направляющую (17) в башмак (7).

• Установите параллельную направляющую (17) в требуемое положение.

• Затяните винты с внутренним шестигранником (8) торцевым ключом (12).

• Ослабьте винты с внутренним шестигранником (8) торцевым ключом (12).

• Снимите параллельную направляющую (17) с башмака (7).

• Затяните винты с внутренним шестигранником (8) торцевым ключом (12).108

ИСПОЛЬЗОВАНИЕ Включение и отключение (рис. A)

• Чтобы включить машину, нажмите выключатель вкл./выкл. (1).

• Чтобы включить машину в непрерывном режиме, держите выключатель вкл./выкл. (1) нажатым и одновременно нажмите кнопку блокировки (2).

• Чтобы отключить непрерывный режим, нажмите выключатель вкл./выкл. (1).

• Чтобы выключить машину, отпустите выключатель вкл./выкл. (1). Настройка скорости (рис. А) Для настройки скорости используется диск регулировки скорости. Диск регулировки скорости можно установить в одно из 6 положений. Идеальная скорость зависит от профиля, размера зубьев полотна и обрабатываемого материала. Не настраивайте скорость во время

• Поверните диск регулировки скорости (3) в требуемое положение. - Для обработки твердых материалов используйте полотна с мелким зубом и устанавливайте не высокую скорость. - Для мягких материалов используйте полотна с крупным зубом и устанавливайте более высокую скорость. Установка угла скоса (рис. D) Угол скоса можно изменять от 0° до 45°. Величину угла скоса можно проверить по шкале (9). Не устанавливайте угол скоса во время работы.

• Ослабьте винты с внутренним шестигранником (18) торцевым ключом (12).

• Наклоните башмак (7) в требуемое

• Затяните винты с внутренним шестигранником (18) торцевым ключом (12). Использование переключателя маятникого действия (рис. А) Переключатель маятникого действия используется для установки способа, которым зубья полотна будут захватывать материал. Переключатель маятникого действия можно установить в одно из 4 положений. Не изменяйте положение маятника во время работы.

• Поверните переключатель маятникого действия (4) в требуемое положение в зависимости от обрабатываемого материала. Для выбора требуемого положения обратитесь к таблице ниже. Материал Положение маятника Дерево 1-3 Пластмассы 1 Алюминий 0-1 Сталь 0 Керамика 0 Резина 0 Пылеотсос (рис. Е)

• Вставьте адаптер пылеотсоса (19) в соединение пылеотсоса (10).

• Подсоедините шланг пылесоса к адаптеру пылеотсоса (19). Подсказки по оптимальному использованию

• Зажмите заготовку. Для крепления мелких заготовок используйт струбцину.

• Проведите линию, чтобы определить направление перемещения полотна.

• Крепко держите машину за ручку.

• Установка скорости пиления.

• Установка угла скоса.

• Установка положения маятника.

• Дождитесь пока машина достигнет полной

• Установите подошву на заготовку.

• Медленно перемещайте машину вдоль заранее проведенной линии, крепко прижимая подошву к заготовке.

• Не нажимайте на машину слишком сильно. Пусть машина работает сама.109

• Выключите машину и перед тем, как опустить дождитесь ее полной остановки. ЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Перед чисткой и техническим обслуживанием всегда выключайте машину и извлекайте вилку сетевого шнура из розетки.

• Регулярно чистите корпус сухой, мягкой

• Держите вентиляционные отверстия свободными от пыли и грязи. При необходимости используйте мягкую, влажную ткань для удаления пыли и грязи с вентиляционных отверстий.

• Во избежание неточностей во время работы периодически чистите полотно.

• Регулярно смазывайте направляющий

Замена полотна (рис. В) Изношенные или поврежденные полотна подлежат немедленной замене. Пользуйтесь только острыми и неповрежденными полотнами.

• Чтобы снять старое полотно (15), действуйте как описано в разделе „Установка и снятие полотна“.

• Чтобы установить новое полотно (15), действуйте как описано в разделе „Установка и снятие полотна“. ОХРАНА ОКРУЖАЮЩЕЙ

Данное изделие, принадлежности и упаковка подлежат сортировке для переработке, безопасной для окружающей среды. Только для стран ЕС Не выбрасывайте электроинструмент вместе с бытовым мусором. В соответствии с Европейским руководством 2012/19/ ЕU по „Утилизации электрического и электронного оборудования“ и национальными законодательными актами электроинструмент, который больше не используется, необходимо собирать отдельно и утилизировать безопасным для окружающей среды образом.

Обратитесь к прилагаемым условиям

Изделие и руководство пользователя могут быть изменены. Технические характеристики могут быть изменены без дальнейшего уведомления.110
