РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ JSM1025P Ferm

Звуково налягане (L _oa ) dB(A) 89

Глоба Стомана, алуминий,

пластмаса

Прахова екстракция (фигура Е)

ПОЧИСТВАНЕ И ПОДДРЪЖКА

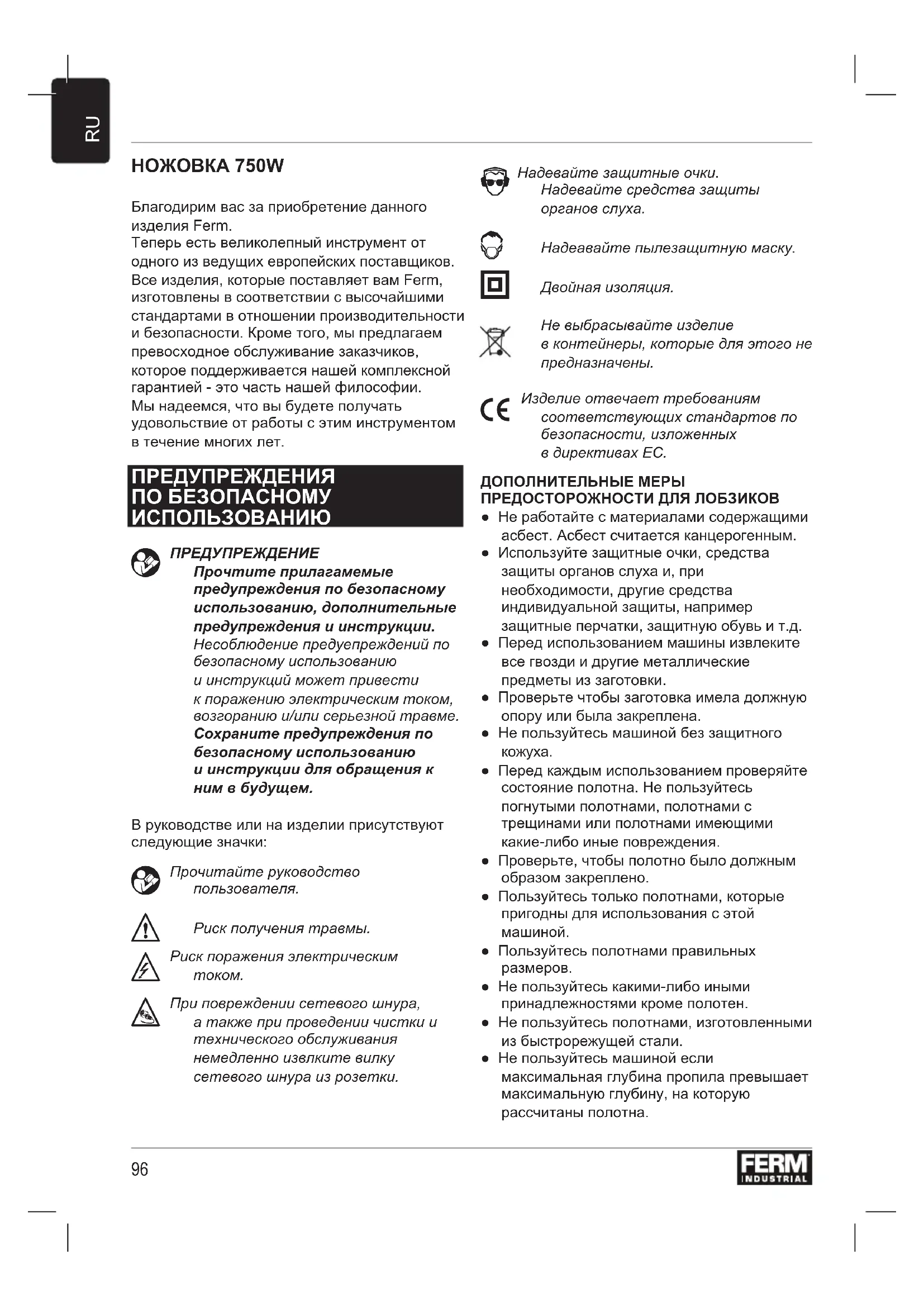

Благодирим вас за приобретение данного изделия Ferm.

Теперь есть великолепный инструмент от одного из ведущих европейских поставщиков.

Все изделия, которые поставляет вам Ferm, изготовлены в соответствии с высочайшими стандартами в отношении производительности и безопасности. Кроме того, мы предлагаем превосходное обслуживание заказчиков, которое поддерживается нашей комплексной гарантией - это часть нашей философии.

Мы надеемся, что вы будете получать удовольствие от работы с этим инструментом в течение многих лет.

ПРЕДУПРЕЖДЕНИЯ ПО БЕЗОПАСНОМУ ИСПОЛЬЗОВАНИЮ

ПРЕДУПРЕЖДЕНИЕ

Прочтите прилагамемые предупреждения по безопасному использованию, дополнительные предупреждения и инструкции.

Несоблюдение предупреждений по безопасному использованию и инструкций может привести к поражению электрическим током, возгоранию и/или серьезной травме.

Сохраните предупреждения по безопасному использованию и инструкции для обращения к ним в будущем.

В руководстве или на изделии присутствуют следующие значки:

Прочитайте руководство пользователя.

Риск получения травмы.

Риск поражения электрическим током.

При повреждении сетевого шнура, а также при проведении чистки и технического обслуживания немедленно извлеките вилку сетевого шнура из розетки.

Надевайте защитные очки. Надевайте средства защиты органов слуха.

Надеавайте пылезащитную маску.

Двойная изоляция.

Не выбрасывайте изделие в контейнеры, которые для этого не предназначены.

Изделие отвечает требованиям соответствующих стандартов по безопасности, изложенных в директивах ЕС.

ДОПОЛНИТЕЛЬНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ ЛОБЗИКОВ

• Не работайте с материалами содержащими асбест. Асбест считается канцерогенным.
• Используйте защитные очки, средства защиты органов слуха и, при необходимости, другие средства индивидуальной защиты, например защитные перчатки, защитную обувь и т.д.
• Перед использованием машины извлеките все гвозди и другие металлические предметы из заготовки.
• Проверьте чтобы заготовка имела должную опору или была закреплена.
• Не пользуйтесь машиной без защитного кожуха.
• Перед каждым использованием проверяйте состояние полотна. Не пользуйтесь погнутыми полотнами, полотнами с трещинами или полотнами имеющими какие-либо иные повреждения.
• Проверьте, чтобы полотно было должным образом закреплено.
• Пользуйтесь только полотнами, которые пригодны для использования с этой машиной.
• Пользуйтесь полотнами правильных размеров.
• Не пользуйтесь какими-либо иными принадлежностями кроме полотен.
• Не пользуйтесь полотнами, изготовленными из быстрорежущей стали.

• Не пользуйтесь машиной если максимальная глубина пропила превышает максимальную глубину, на которую рассчитаны полотна.

• Держите машину за изолированные поверхности захвата, если полотно может вступить в контакт со скрытой проводкой или сетевым кабелем. Если полотно касается провода „под напряжением“, то металлические детали машины также становятся „под напряжением“. Риск поражения электрическим током.

• После установки полотно запустите машину без нагрузки в безопасном месте. Если наблюдается сильная вибрация, немедленно выключите машину, извлеките вилку сетевого шнура из розетки и попытайтесь решить проблему.
• Примите к сведению, что после выключения машины полотно продолжает движение в течение некоторого времени. Не пытайтесь останавливать полотно самостоятельно.

Отдача

Отдача - это движение полотна вверх и назад, когда оно внезапно сталкивается с каким-либо предметом. Крепко держите машину во время работы. Сконцентрируйтесь на выполняемой работе.

К отдаче обычно приводит:

• непреднамеренное касание твердых предметов или материалов полотном;
• тупое полотно;
• неправильно установленное полотно;
• впиливание в ранее сделанный рез;
• недостаточная сосредоточенность во время работы;
• неустойчивое положение ног.

Электробезопасность

Всегда проверяйте, чтобы напряжение источника питания соответствовало напряжению, указанному на паспортной табличке.

• Не пользуйтесь машиной с поврежденным сетевым шнуром или вилкой.
• Используйте кабели удлинителей, соответствующие номинальной мощности машины, минимальная толщина кабеля 1,5 мм². При использовании катушки кабеля удлинителя, всегда полностью разворачивайте кабель.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Напряжение сети питания В\~ 230-240 Частота сети питания Гц 50 Потребляемая мощность Вт 750 Скорость без нагрузки мин -1 600 - 2.800 Макс. глубина пропила (дерево) мм 110 Макс. ход пропила мм 20 Угол скоса ° +45 - -45 Количество положений маятника 3+1 Вес кг 3,25

ШУМ И ВИБРАЦИЯ

Звуковое давление ( L_pa )	дБ (A) 89
Акустическая мощность ( L_wa )	дБ (A) 100
Погрешность (K)	дБ (A) 3
Вибрация (дерево)	m/c^2 8,87
Вибрация (металл)	m/c^2 5,51
Погрешность (K)	m/c^2 1,5

Надевайте средства защиты органов слуха.

Уровень вибрации

Уровень вибрации, указанный в конце данного руководства по эксплуатации был измерен в соответствии со стандартизированным испытанием, содержащимся в EN 62841; данная характеристика может использоваться для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей

• при использовании инструмента в других целях или с другими/неисправными вспомогательными приспособлениями уровень воздействия вибрации может значительно повышаться
• в периоды, когда инструмент отключен или функционирует без фактического выполнения работы, уровень воздействия вибрации может значительно снижаться

защищайте себя от воздействия вибрации, поддерживая инструмент и его вспомогательные приспособления в исправном состоянии, поддерживая руки в тепле, а также правильно организовуя свой рабочий процесс

ОПИСАНИЕ (РИС. А)

Ваш маятниковый лобзик предназначен для выпиливания из дерева, металла, пластмасс, керамики, резины и т.д. изделий требуемого размера и любой требуемой формы.

1. Выключатель вкл./выкл.
2. Кнопка блокировки
3. Диск настройки скорости
4. Выключатель маятникового действия
5. Защитный кожух
6. Держатель полотна
7. Башмак
8. Стопорной болт параллельной направляющей
9. Соединение пылеотсоса
10. Ручка
11. Торцевой ключ

СБОРКА

Перед сборкой всегда выключайте машину и извлекайте вилку сетевого шнура из розетки.

Установка и снятие полотна (рис. В)

Для выбора требуемого полотна обратитесь к таблице ниже.

Полотно Материал

Крупный Дерево

Средний Дерево

Мелкий Сталь, алюминий, пластмасса

Очень мелкий Дерево (кривые)

Не снимайте защитный кожух с машины.

Установка режущего полотна

Рис. В

Данное оборудование оснащено системой быстрой смены насадок.

• Сдвиньте зажимное кольцо держателя режущего полотна (13) до конца влево и удерживайте его в этом положении.
• Установите полотно в держатель.
• Отпустите зажимное кольцо.
• При замене режущего полотна убедитесь в том, что в держателе отсутствуют отходы материала (например, деревянные или металлические стружки).
  • Перед началом работы всегда проверяйте надежность крепления режущего полотна.

Удаление режущего полотна

- Сдвиньте зажимное кольцо держателя режущего полотна до конца влево и удерживайте его в этом положении.

• Извлеките полотно из держателя.
• Отпустите зажимное кольцо.

Установка и снятие параллельной направляющей (рис. С)

Параллельная направляющая используется для пиления вдоль края на расстоянии не более 16 см.

Установка

• Ослабьте винты с внутренним шестигранником (8) торцевым ключом (11).
  • Вставьте параллельную направляющую (16) в башмак (7).
• Установите параллельную направляющую (16) в требуемое положение.
• Затяните винты с внутренним шестигранником (8) торцевым ключом (11). Снятие
• Ослабьте винты с внутренним шестигранником (8) торцевым ключом (11).
• Снимите параллельную направляющую (16) с башмака (7).
• Затяните винты с внутренним шестигранником (8) торцевым ключом (11).

ИСПОЛЬЗОВАНИЕ

Включение и отключение (рис. А)

• Чтобы включить машину, нажмите выключатель вкл./выкл. (1).
• Чтобы включить машину в непрерывном режиме, держите выключатель вкл./выкл. (1) нажатым и одновременно нажмите кнопку блокировки (2).
• Чтобы выключить машину отпустите выключатель вкл./выкл. (1).

Установка скорости пиления (рис. А)

Для настройки скорости пиления используется диск регулировки скорости. Диск регулировки скорости можно установить в одно из 6 положений. Идеальная скорость пиления зависит от профиля, размера зубьев полотна и обрабатываемого материала.

Не настраивайте скорость во время работы.

• Поверните диск регулировки скорости (3) в требуемое положение.
• Для обработки твердых материалов используйте полотна с мелким зубом и устанавливайте не высокую скорость.

- Для мягких материалов используйте полотна с крупным зубом и устанавливайте более высокую скорость.

Установка угла скоса (рис. D)

Угол скоса можно изменять от -45^ до +45^ .

Не устанавливайте угол скоса во время работы.

• Ослабьте винты с внутренним шестигранником (17) торцевым ключом (11).
• Наклоните башмак (7) в требуемое положение.
• Затяните винты с внутренним шестигранником (17) торцевым ключом (11).

Использование переключателя маятникого действия (рис. А)

Переключатель маятникого действия используется для установки способа, которым зубья полотна будут захватывать материал. Переключатель маятникого действия можно установить в одно из 4 положений.

Не изменяйте положение маятника во время работы.

- Поверните переключатель маятникого действия (4) в требуемое положение в зависимости от обрабатываемого материала. Для выбора требуемого положения обратитесь к таблице ниже.

Материал Положение маятника

Дерево 1-3

Пластмассы 1

Алюминий 0-1

Сталь 0

Керамика 0

Резина 0

Пылеотсос (рис. Е)

• Вставьте адаптер пылеотсоса (18) в соединение пылеотсоса (9).
• Подсоедините шланг пылесоса к адаптеру пылеотсоса (18).

Подсказки по оптимальному использованию

• Зажмите заготовку. Для крепления мелких заготовок используйт струбцину.
• Проведите линию, чтобы определить направление перемещения полотна.

• Крепко держите машину за ручку.

• Установка скорости пиления.

• Установка угла скоса.
• Установка положения маятника.
• Включите машину.
• Дождитесь пока маниша достигнет полной скорости.
• Установите башмак на заготовку.
• Медленно перемещайте машину вдоль заранее проведенной линии, крепко прижимая башмак к заготовке.
• Не нажимайте на машину слишком сильно. Пусть машина работает сама.
• Выключите машину и перед тем, как опустить дождитесь ее полной остановки.

ЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Перед чисткой и техническим обслуживанием всегда выключайте машину и извлекайте вилку сетевого шнура из розетки.

• Регулярно чистите корпус сухой, мягкой тканью.
• Держите вентиляционные отверстия свободными от пыли и грязи.
  При необходимости используйте мягкую, влажную ткань для удаления пыли и грязи с вентиляционных отверстий.
• Во избежание неточностей во время работы периодически чистите полотно.
• Регулярно смазывайте направляющий ролик.

Замена полотна (рис. В)

Изношенные или поврежденные полотна подлежат немедленной замене.

Пользуйтесь только острыми и неповрежденными полотнами.

• Чтобы снять старое полотно (14), действуйте как описано в разделе „Установка и снятие полотна“.
• Чтобы установить новое полотно (14), действуйте как описано в разделе „Установка и снятие полотна“.

ГАРАНТИЯ

Обратитесь к прилагаемым условиям гарантии.

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Утилизация

Данное изделие, принадлежности и упаковка подлежат сортировке для переработке, безопасной для окружающей среды.

Только для стран ЕС

Не выбрасывайте электроинструмент вместе с бытовым мусором. В соответствии с Европейским руководством 2012/19/EU по „Утилизации электрического и электронного оборудования“ и национальными законодательными актами электроинструмент, который больше не используется, необходимо собирать отдельно и утилизировать безопасным для окружающей среды образом.
