KULLANIM KILAVUZU JSM1025P Ferm

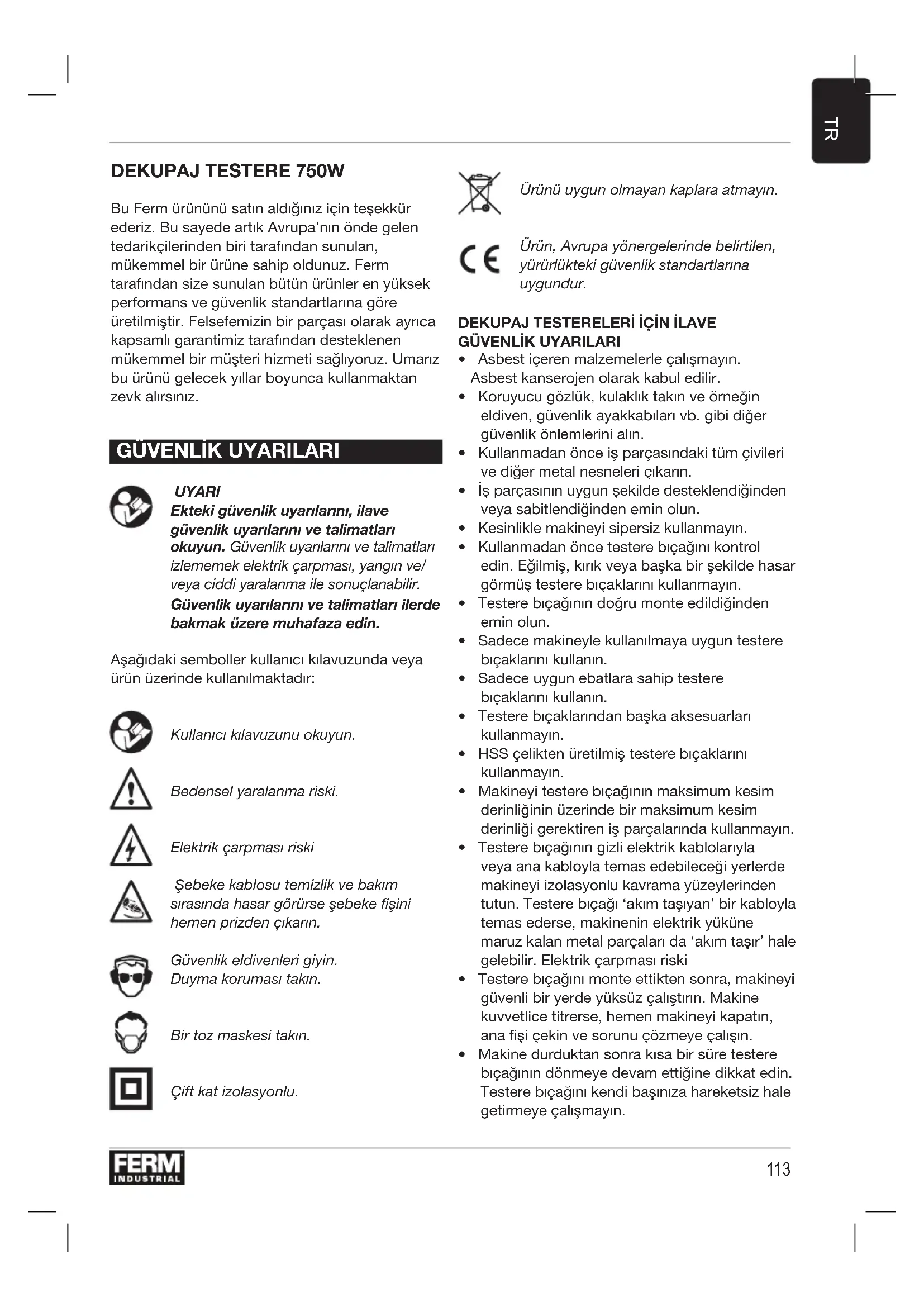

Bu Ferm ürününü satın aldığınız için teşekkür ederiz. Bu sayede artık Avrupa'nın önde gelen tedarikçilerinden biri tarafından sunulan, mükemmel bir ürüne sahip oldunuz. Ferm tarafından size sunulan bütün ürünler en yüksek performans ve güvenlik standartlarına göre üretilmiştir. Felsefemizin bir parçası olarak ayrıca kapsamlı garantimiz tarafından desteklenen mükemmel bir müşteri hizmeti sağlıyoruz. Umarız bu ürünü gelecek yıllar boyunca kullanmaktan zevk alırsınız.

GÜVENLİK UYARILARI

UYARI

Ekteki güvenlik uyarlarını, ilave güvenlik uyarlarını ve talimatları okuyun. Güvenlik uyarlarını ve talimatları izlememek elektrik çarpması, yangın ve/ veya ciddi yaralanma ile sonuçlanabilir.

Güvenlik uyarlarını ve talimatları ilerde bakmak üzere muhafaza edin.

Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır:

Kullanıcı kılavuzunu okuyun.

Bedensel yaralanma riski.

Elektrik çarpması riski

Şebeke kablosu temizlik ve bakım sırasında hasar görürse şebeke fişini hemen prizden çıkarın.

Güvenlik eldivenleri giyin. Duyma koruması takın.

Bir toz maskesi takın.

Çift kat izolasyonlu.

Ürünü uygun olmayan kaplara atmayın.

Ürün, Avrupa yönergelerinde belirtilen, yürürlükteki güvenlik standartlarına uygundur.

DEKUPAJ TESTERELERİ İÇİN İLAVE GÜVENLİK UYARILARI

- Asbest içeren malzemelerle çalışmayın. Asbest kanserojen olarak kabul edilir.

- Koruyucu gözlük, kulaklık takın ve örneğin eldiven, güvenlik ayakkabıları vb. gibi diğer güvenlik önlemlerini alın.

- Kullanmadan önce iş parçasındaki tüm civileri ve diğer metal nesneleri çıkarın.

- İş parçasının uygun şekilde desteklendiğinden veya sabitlendiğinden emin olun.

- Kesinlikle makineyi sipersiz kullanmayın.

- Kullanmadan önce testere biçagını kontrol edin. Eğilmiş, kırık veya başka bir şekilde hasar görmüş testere bıçaklarını kullanmayın.

- Testere bıçağının doğru monte edildiğinden emin olun.

- Sadece makineyle kullanılmaya uygun testere bıçaklarını kullanın.

- Sadece uygun ebatlara sahip testere bıçaklarını kullanın.

- Testere bıçaklarından başka aksesuarları kullanmayın.

- HSS çelikten üretilmiş testere bıçaklarını kullanmayın.

- Makineyi testere bıçağının maksimum kesim derinliğinin üzerinde bir maksimum kesim derinliği gerektiren iş parçalarında kullanmayın.

- Testere bıçağının gizli elektrik kablolarıyla veya ana kabloyla temas edebileceği yerlerde makineyi izolasyonlu kavrama yüzeylerinden tutun. Testere bıçağı ‘akım taşıyan’ bir kabloyla temas ederse, makinenin elektrik yüküne maruz kalan metal parçaları da ‘akım taşır’ hale gelebilir. Elektrik çarpması riski

- Testere bıçağını monte ettikten sonra, makineyi güvenli bir yerde yüksüz çalıştırın. Makine kuvvetlice titrerse, hemen makineyi kapatın, ana fişi çekin ve sorunu çözmeye çalışın.

- Makine durduktan sonra kısa bir süre testere bıçağının dönmeye devam ettiğine dikkat edin. Testere bıçağını kendi başınıza hareketsiz hale getirmeye çalışmayın.

Geri tepme

Geri tepme, testere biçağı beklenmedik bir şekilde bir nesneye dokunduğunda testere biçagının yukarı ve aşağı hareket etmesidir. Kullanırken makineyi sağlam tutun. Tüm dikkatinizi iş üzerinde yoğunlaştırın.

Geri tepme genellikle şunlardan kaynaklanır:

• dönen testere bıçağının istemeden sert nesneler veya materyallere dokunması;
• körelmiş bir testere bıçağı;
• doğru şekilde monte edilmemiş bir testere bıçağı;
• önceden yapılan bir kesim üzerinden kesim yapma;
• çalışırken dikkatsiz davranma;
• dengesiz duruş.

ELEKTRİK GÜVENLİĞI

Daima güç kaynağı geriliminin anma değerleri plakasındaki gerilime karşılık gelip gelmediğini kontrol edin.

• Güç kaynağı kablosu veya şebeke fişi hasar görmüşse makineyi kullanmayın.
• Sadece makinenin güç değerleri açısından uygun, minimum 1,5 mm² kalınlığa sahip uzatma kabloları kullanın. Bir uzatma kablosu makarası kullanıyorsanız kabloyu daima tamamen açın.

Teknik veriler

Şebeke voltajı 230-240 V~

Şebeke frekansı 50 Hz

Güç girişi 750 W

Yüksüz hız 600 - 2,800 dak-1

Maks. kesim derinliği (ahşap) 110 mm

Maks. kesim vuruşu 20 mm

Gönye açısı +45° - -45°

Sarkaç konum sayısı 3+1

Ağırlık 3,25 kg

GÜRÜLTÜ VE VİBRASYON

Ses basinci (Lpa)	89 +3 dB(A)
Akustik güç (LWA)	100 +3 dB(A)
Vibrasyon (ahşap)	8,87 +1,5 m/s2
Vibrasyon (metal)	5,51 +1,5 m/s2

Duyma koruması takın.

Vibrasyon seviyesi

Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN 62841 içinde verilen bir standart teste uygun olarak ölçülmüştür; bir aleti başka bir aletle karşılaştırmak için ve aleti adı geçen uygulamalar için kullanırken bir ilk maruz kalma değerlendirmesi olarak kullanılabilir

• aleti farklı uygulamalar için veya farklı ya da kötü bakılan aksesuarlarla kullanmak maruz kalma seviyesini büyük ölçüde artırabilir
• aletin kapalı olduğu veya çalışıp da gerçekten işi yapmadığı zamanlar maruz kalma seviyesini büyük ölçüde azaltabilir

Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ederek vibrasyonun etkilerine karşı kendinizi koruyun

AÇIKLAMA (ŞEKIL A)

Sarkaç hareketli dekupaj testereniz çeşitli büyüklük ve çeşitli şekillere sahip ahşap, metal, plastik, seramik, kauçuk vb. gibi malzemeleri kesmek için tasarlanmıştır.

1. Açma / kapama anahtarı
2. Kilitleme düğmesi
3. Hız ayarlama tekeri
4. Sarkaç hareketi düğmesi
5. Siper
6. Testere biçağı tutucusu
7. Testere pabucu
8. Paralel korkuluk kilitleme civatası
9. Toz çıkış bağlantısı
10. Tutma yeri
11. Allen anahtarı

MONTAJ

Montajdan önce daima makineyi kapatın ve elektrik fişini prizden çekin.

Testere bıçağını monte etme ve çıkarma (şekil B)

Gerekli testere bıçağını seçmek için aşağıdaki tabloya bakın.

Testere bıçağı Malzeme

Kalın Ahşap

Orta Ahşap

İnce Çelik, alüminyum, plastik

Çok ince Ahşap (kıvrımlar)

Korkuluğu makineden çıkartmaya çalışmayın.

Bir testere bıçağının takılması

Şekil B

Makinede hızlı takma sistemi bulunmaktadır.

• Testere biçağı tutucusunun sıkma bileziğini (13) mümkün olduğu kadar sola çevirin ve orada tutun.
• Testere bicağını bıçak tutucuya yerleştirin.
• Sıkma bileziğinden geçmesini sağlayın.
• Testere bıçağı değiştirilirken bıçak tutucuda yabancı madde (örneğin ahşap veya metal kıymıkları) bulunmadığından emin olun.
• Kullanmadan önce testere bıçağının sağlam şekilde sabitlendiğinden daima emin olun.

Testere bıçağının çıkartılması

• Testere bıçağı tutucusunun sıkma bileziğini mümkün olduğu kadar sola çevirin ve orada tutun.
• Testere bicağını tutucusundan çıkartın.
• Sıkma bileziğinden geçmesini sağlayın.

Paralel korkuluğun monte edilmesi ve çıkartılması (şekil C)

Paralel korkuluk kenarlarda maksimum 16 cm mesafede kesim yaparken kullanılır.

Montaj

• Allen vidalarını (8) Allen anahtarı (11) kullanarak gevşetin.
• Paralel korkuluğu (16) testere pabucuna (7) yerleştirin.
• Parelel korkuluğu (16) istediğiniz konuma ayarlayın.
• Allen vidalarını (8) Allen anahtarı (11) kullanarak sıkın.

Çıkarma

• Allen vidalarını (8) Allen anahtarı (11) kullanarak gevşetin.
• Paralel korkuluğu (16) testere pabucundan (7) çıkartın.
• Allen vidalarını (8) Allen anahtarı (11) kullanarak sıkın.

KULLANIM

Açma ve kapama (şekil A)

• Makineyi açmak için açma/kapama düğmesine (1) basın.
• Makineyi sürekli çalışma moduna almak için, açma/kapama düğmesine (1) basılı tutun ve aynı anda kilitleme düğmesine (2) basın.
• Makineyi kapamak için açma/kapama düğmesini (1) bırakın.

Kesme hızını ayarlama (şekil. A)

Hız ayarlama tekeri kesim hızını ayarlamak için kullanılır. Hız ayarlama tekeri 6 farklı konuma ayarlanabilir. İdeal kesim hızı testere bıçağının profili ve dişlerinin yanı sıra üzerinde çalışılan malzemeye bağlı olarak değişir.

Kesim hızını kullanım sırasında ayarlamayın.

• Hız ayarlama tekerini (3) gerekli konuma çevirin.
• Sert malzemeler için ince dişlere sahip bir testere biçağı kullanın ve daha düşük bir hız seçin.
• Yumuşak malzemeler için kalın dişlere sahip bir testere biçağı kullanın ve daha yüksek bir hız seçin.

Gönye açısını ayarlama (şekil D)

Gönye açısı -45° ve +45° arasında değişir.

Gönye açısını kullanım sırasında ayarlamayın.

• Allen vidalarını (17) Allen anahtarı (11) kullanarak gevşetin.
• Hız ayarlama pabucunu (7) gerekli konuma eğin.
• Allen vidalarını (17) Allen anahtarı (11) kullanarak sıkın.

Sarkaç hareketi düğmesinin kullanılması (şekil A)

Sarkaç hareketi düğmesi testere bıçağı dişlerinin malzemeyi kavrama şeklini ayarlamak için kullanılır. Sarkaç hareketi düğmesi 4 farklı konuma ayarlanabilir.

Sarkaç konumunu kullanım sırasında ayarlamayın.

- Sarkaç hareketi düğmesini (4) çalışılacak malzemeye bağlı olarak gerekli konuma çevirin. Gerekli konumu seçmek için aşağıdaki tabloya bakın.

Malzeme Sarkaç konumu

Ahşap 1-3

Plastik 1

Alüminyum 0-1

Çelik 0

Seramik 0

Kauçuk 0

Toz tahliyesi (şekil E)

• Toz tahliye adaptörünü (18) toz çıkışı bağlantısına (9) takın.
• Elektrikli süpürge hortumunu toz tahliye adaptörüne (18) bağlayın.

İdeal kullanım için ipuçları

• İş parçasını kelepçe ile sabitleyin. Küçük iş parçaları için bir sıkma aleti kullanın.
• Testere bıçağının ilerleyeceği yönü tanımlamak için bir çizgi çizin.
• Makineyi sapından sıkıca tutun.
• Kesim hızını ayarlayın.
• Gönye açısını ayarlayın.
• Sarkaç konumunu ayarlayın.
• Makineyi açın.
• Makine tam hıza ulaşana dek bekleyin.
• Testere pabucunu iş parçasının üzerine getirin.
• Makineyi, testere pabucunu iş parçasına sıkıca bastıarak önceden çizilmiş çizgi boyunca yavaşça hareket ettirin.
• Makine üzerinde çok fazla basınç uygulamayın. İşi makinenin yapmasına izin verin.
• Makineyi kapatın ve makineyi bir kenara koymadan önce makinenin tamamen durmasını bekleyin.

TEMİZLİK VE BAKIM

Temizlik ve bakımdan önce her zaman makineyi kapatın ve şebeke prizini şebekeden çıkarın.

• Muhafazayı yumuşak bir bezle düzenli olarak temizleyin.
• Havalandırma deliklerinde toz ve kir olmamasına dikkat edin. Gerekirse, havalandırma deliklerindeki toz ve kiri temizlemek için yumuşak ve nemli bir bez kullanın.
• Kullanım sırasındaki tutarsızlıkları önlemek için testere bıçağını düzenli temizleyin.
• Kılavuz makarayı düzenli yağlayın.

Testere bıçağının değiştirilmesi (şekil B)

Aşınmış veya hasar görmüş testere biçakları derhal değiştirilmelidir.

Sadece keskin ve hasarsız testere bıçaklarını kullanın.

• Eski testere bıçağını (14) çıkarmak için, "Testere bıçağını monte etme ve çıkarma" bölümünde tanımlanan işlemleri uygulayın.
• Eski testere bıçağını (14) monte etmek için, "Testere bıçağını monte etme ve çıkarma" bölümünde tanımlanan işlemleri uygulayın.

GARANTI

Ekteki garanti koşullarına dikkat edin.

ÇEVRE

imha Etme

Ürün, aksesuarları ve ambalajı çevreye zarar vermeden geri dönüşüme tabi tutulacak şekilde ayrılmalıdır.

Yalnızca AT ülkeleri için

Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım için Avrupa İlkeleri 2012/19/EU'ya ve bunun yerel hukuk çerçevesinde uygulamasına göre, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanmalı ve çevre dostu bir yolla imha edilmelidir.

УБОДНА ПИЛА 750W

(TR) Tek sorumlusu biz olarak bu ürünün aşağıdaki standart ve yönergelere uygun olduğunu beyan ederiz.
