JSM1025P - Sav Ferm - Gratis brugsanvisning og manual

Produkttype	Pendulstikksav
Mærke	Ferm
Model	JSM1025P
Strømforsyning	230-240 V ~ 50 Hz
Effekt	750 W
Tomgangshastighed	600 - 2 800 min⁻¹ (variabel)
Maks. skæredybde (træ)	110 mm
Slaglængde	20 mm
Geringsvinkel	-45° til +45°
Pendulpositioner	3 + 1 (0-3)
Vægt	3,25 kg
Lydtryksniveau	89 dB(A)
Lydeffektniveau	100 dB(A)
Vibration (træ)	8,87 m/s²
Vibration (metal)	5,51 m/s²
Vigtigste funktioner	Hastighedsregulator, pendulvælger, vinkeljustering, parallelføring, støvsugertilslutning
Vedligeholdelse og rengøring	Rengør huset og ventilationsåbningerne, smør styrevalsen, udskift slidte klinger
Sikkerhed	Dobbelt isolation, beskyttelseskappe, sikkerhedsstop, brug af anbefalet personligt værnemiddel (EPI)
Reservedele og reparationsmuligheder	Udskiftelige savklinger, aftagelig parallelføring, medfølgende unbrakonøgle
Generelle oplysninger	Overholder CE-standarder, producentgaranti, genbrug i henhold til WEEE

Ofte stillede spørgsmål - JSM1025P Ferm

Hvordan skifter jeg savklingen på Ferm JSM1025P?

For at skifte klingen skal du sikre dig, at maskinen er frakoblet. Drej spænderingen (13) på klingeholderen så langt til venstre som muligt og hold den. Indsæt den nye klinge i klingeholderen, og slip derefter ringen. Kontrollér, at klingen er fastgjort korrekt før brug. Brug kun klinger, der er egnede til denne maskine.

Hvilke typer materialer kan jeg skære med denne stikksav?

Ferm JSM1025P-stikksaven er designet til at skære træ, metal, plast, keramik og gummi. Vælg den klinge, der passer til materialet (grov til træ, fin til stål osv.).

Hvordan justerer jeg skærehastigheden?

Brug hastighedsjusteringshjulet (3) på maskinen. Det har 6 positioner. Til hårde materialer (stål) skal du vælge en lavere hastighed. Til bløde materialer (træ) en højere hastighed. Justér aldrig hastigheden, mens maskinen kører.

Hvad betyder pendulbevægelse, og hvordan justeres den?

Pendulbevægelsen gør det muligt for klingen at angribe materialet med en lodret frem-og-tilbage-bevægelse. Pendulbevægelseskontakten (4) har 4 positioner (0 til 3). Position 0: ingen pendul for præcise snit (metal, keramik). Positioner 1 til 3: til træ og plast (mere aggressiv). Justér den efter materiale og ønsket finish.

Hvordan justerer jeg geringsvinklen?

Løsn unbrakoskruerne (17) med unbrakonøglen (11). Vip savsålen (7) til den ønskede vinkel mellem -45° og +45°. Spænd skruerne igen. Justér aldrig vinklen under brug.

Hvordan bruger jeg parallelføringen?

Parallelføringen gør det muligt at skære parallelt med en kant op til 16 cm. Løsn unbrakoskruerne (8), sæt føringen ind i slidserne på sålen, indstil den ønskede afstand, og spænd derefter skruerne.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Bær altid beskyttelsesbriller, høreværn og en støvmaske. Arbejd ikke på materialer, der indeholder asbest. Kontrollér, at klingen er i god stand og korrekt monteret. Hold maskinen ved de isolerede håndtagsflader for at undgå elektrisk stød, hvis klingen rammer en strømførende ledning.

Hvordan rengør og vedligeholder jeg saven?

Inden rengøring skal maskinen frakobles. Rengør huset med en blød klud. Støvsug ventilationsåbningerne. Rengør jævnligt klingen og smør styrevalsen. Udskift straks slidte eller beskadigede klinger.

Hvad gør jeg, hvis saven vibrerer unormalt?

Hvis du oplever overdreven vibration, skal du straks stoppe maskinen og frakoble den. Kontrollér, at klingen er korrekt installeret og ikke beskadiget. Sørg for, at emnet er godt fastspændt. Hvis problemet fortsætter, skal du kontakte kundeservice.

Hvordan suger jeg støv under brug?

Indsæt støvudsugningsadapteren (18) i tilslutningen (9) bag på maskinen. Tilslut slangen fra en støvsuger til adapteren. Dette reducerer støv under savning.

BRUGSANVISNING JSM1025P Ferm

Maskinen er utstyrt med et hurtigmonteringssystem.

• Vri klemmeringen (13) til sagbladholderen så langt som mulig til venstre og hold den der.
• Sett sagbladet i bladholderen.
• Slipp klemmeringen
• Når du skifter sagblad, sørg for at bladholderen er fri for materialrester (som tresplinter eller metallsplinter).
• Kontroller alltid at sagbladet er godt festet før bruk.

Ta bort sagbladet

• Vri klemmeringen til sagbladholderen så langt som mulig til venstre og hold den der.
  • Ta bort sagbladet fra holderen.
• Slipp klemmeringen

Slitte eller skadede sagblad må skiftes ut med en gang.

Se vedlagte garantivilkår.

MILJ∅

Kast

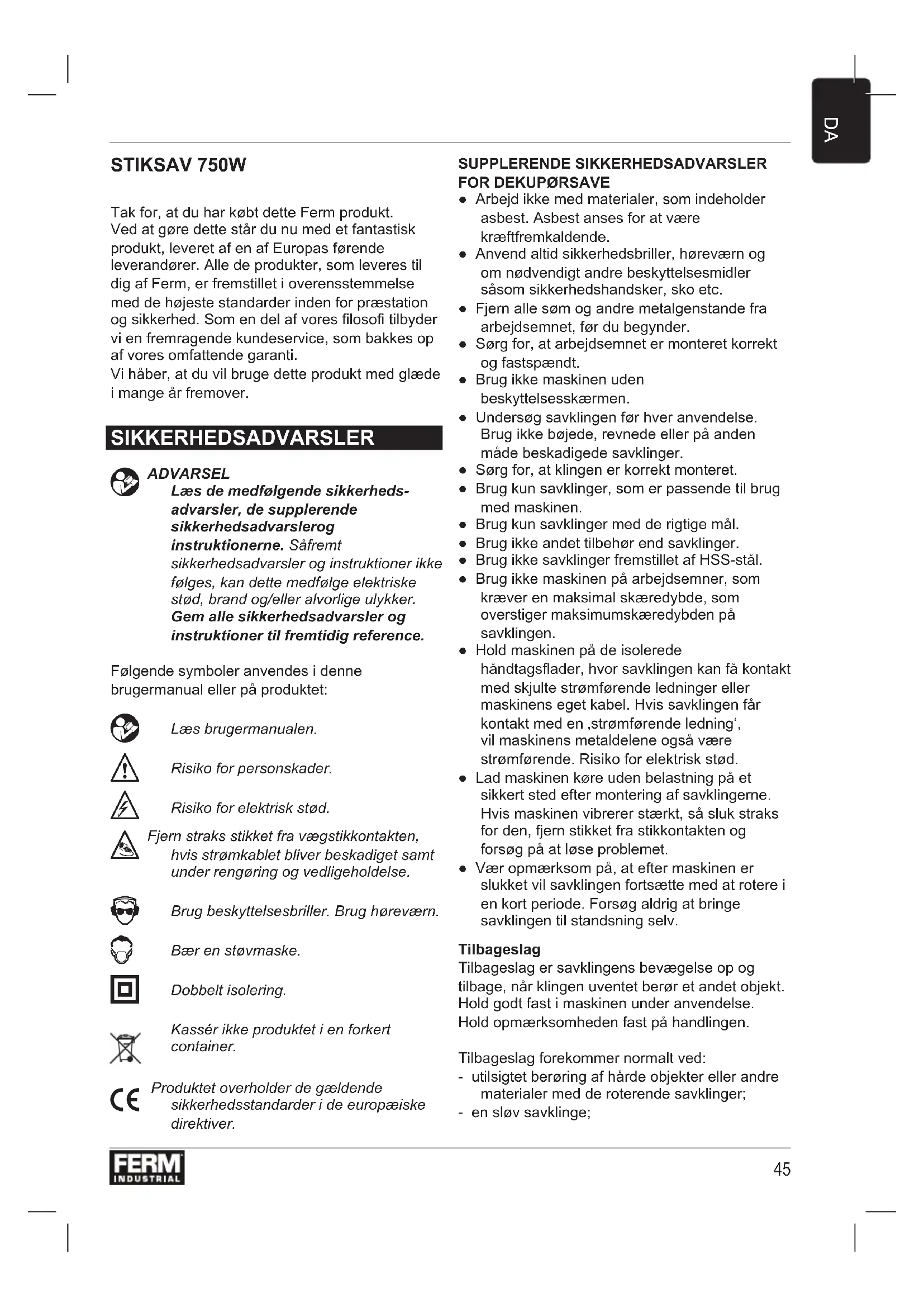

Tak for, at du har købt dette Ferm produkt. Ved at gøre dette står du nu med et fantastisk produkt, leveret af en af Europas førende leverandører. Alle de produkter, som leveres til dig af Ferm, er fremstillet i overensstemmelse med de højeste standarder inden for præstation og sikkerhed. Som en del af vores filosofi tilbyder vi en fremragende kundeservice, som bakkes op af vores omfattende garanti.

Vi håber, at du vil bruge dette produkt med glæde i mange år fremover.

SIKKERHEDSADVARSLER

ADVARSEL

Læs de medfølgende sikkerheds- advarsler, de supplerende sikkerhedsadvarslerog instruktionerne. Såfremt sikkerhedsadvarsler og instruktioner ikke følges, kan dette medfølge elektriske stød, brand og/eller alvorlige ulykker. Gem alle sikkerhedsadvarsler og instruktioner til fremtidig reference.

Følgende symboler anvendes i denne brugermanual eller på produktet:

Læs brugermanualen.

Risiko for personskader.

Risiko for elektrisk stød.

Brug beskyttelsesbriller. Brug høreværn.

Bær en støvmaske.

Dobbelt isolering.

Kassér ikke produktet i en forkert container.

Produktet overholder de gældende sikkerhedsstandarder i de europæiske direktiver.

SUPPLERENDE SIKKERHEDSADVARSLER FOR DEKUP∅RSAVE

• Arbejd ikke med materialer, som indeholder asbest. Asbest anses for at være kræftfremkaldende.
• Anvend altid sikkerhedsbriller, høreværn og om nødvendigt andre beskyttelsesmidler såsom sikkerhedshandsker, sko etc.
• Fjern alle søm og andre metalgenstande fra arbejdsemnet, før du begynder.
• Sørg for, at arbejdsemnet er monteret korrekt og fastspændt.

- Brug ikke maskinen uden beskyttelsesskærmen.

- Undersøg savklingen før hver anvendelse. Brug ikke bøjede, revnede eller på anden måde beskadigede savklinger.

- Sørg for, at klingen er korrekt monteret.

- Brug kun savklinger, som er passende til brug med maskinen.

- Brug ikke andet tilbehør end savklinger.

- Brug ikke savklinger fremstillet af HSS-stål.

- Brug ikke maskinen på arbejdsemner, som kræver en maksimal skæredybde, som overstiger maksimumskæredybden på savklingen.

- Hold maskinen på de isolerede håndtagsflader, hvor savklingen kan få kontakt med skjulte strømførende ledninger eller maskinens eget kabel. Hvis savklingen får kontakt med en 'strømførende ledning', vil maskinens metaldelene også være strømførende. Risiko for elektrisk stød.

- Lad maskinen køre uden belastning på et sikkert sted efter montering af savklingerne. Hvis maskinen vibrerer stærkt, så sluk straks for den, fjern stikket fra stikkontakten og forsøg på at løse problemet.

- Vær opmærksom på, at efter maskinen er slukket vil savklingen fortsætte med at rotere i en kort periode. Forsøg aldrig at bringe savklingen til standsning selv.

Tilbageslag

Tilbageslag er savklingens bevægelse op og tilbage, når klingen uventet berør et andet objekt. Hold godt fast i maskinen under anvendelse. Hold opmærksomheden fast på handlingen.

Tilbageslag forekommer normalt ved:

• utilsigtet berøring af hårde objekter eller andre materialer med de roterende savklinger;

• en sløv savklinge;

• en savklinge, som ikke er ordentligt monteret;

• savning ned i et tidligere snit;
• manglende opmærksomhed på handlingen;
• en ustabil fodstilling.

Elektrisk sikkerhed

Kontroller altid, at strømforsyningens spænding svarer til spændingen på typeskiltet.

• Brug ikke maskinen, hvis strømkablet eller stikket er beskadiget.
• Brug kun forlængerledninger, der passer til maskinens spænding og som har en minimumtykkelse på 1,5 mm ^2 . Hvis du anvender en kabeltromle, skal kablet altid rulles helt ud.

TEKNISKE DATA

Spænding (lysnet) V\~ 230-240

Netfrekvens Hz 50

Indgangseffekt W 750

Omdrejningstal/min ubelastet min -1 600 - 2.800

Usikkerhed (K) dB(A) 3

Vibration (træ) m/s ^2 8,87

Vibration (metal) m/s ^2 5,51

Usikkerhed (K) m/s 2 1,5

Brug høreværn.

Vibrationsniveau

Det vibrationsniveau, der er anført bag på denne betjeningsvejledning er målt i henhold til den standardiserede test som anført i EN 62841; den kan benyttes til at sammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, när værktøjet anvendes til de nævnte formål.

• anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt.
• de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget

arbejde, kan reducere udsættelsesniveauet betydeligt.

Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre.

BESKRIVELSE (FIG. A)

Denne penduldekupørsav er beregnet til savning i materiale af træ, metal, plastik, keramik, gummi etc. i en hvilken som helst størrelse og form.

1. Tænd/sluk-kontakt
2. Låseknap
3. Hjul til hastighedsindstilling
4. Pendulkontakt
5. Beskyttelsesskærm
6. Savklingeholder
7. Savsko
8. Låsebolt til parallelstyr
9. Støvsugertilslutning
10. Håndtag
11. Unbraconøgle

MONTERING

Inden montering, skal maskinen altid slukkes, og netstikket skal tages ud af stikkontakten.

Se tabellen nedenfor, for at vælge den korrekte savklinge.

Klinge	Materiale
Grov	Træ
Middel	Træ
Fin	Stål, aluminium, plastik
Meget fin	Træ (kurver)

Forsøg ikke at fjerne beskyttelsesskærmen fra maskinen.

Udskiftning af savklinge

Fig. B

Maskinen er udstyret med et hurtigt tilpasninssystem.

• Drej spændbøjleringen (13) på savklingeholderen så langt til venstre som muligt og hold den der.

• Placer savklingen i holderen til klinger.
  • Giv slip på spændbøjleringen.

• Når du skifter savklingen så sørg for at holderen til klinger ikke indeholder nogle materialestumper (som for eksempel træ eller metalsplinter).

• Før brug skal du altid undersøge om savklingen sidder ordentligt fast.

Afmontering af savklingen

• Drej spændbøjleringen på savklingeholderen så langt til venstre som muligt og hold den der.
• Afmonter savklingen fra holderen.
  • Giv slip på spændbøjleringen.

• Løsn unbrakoskruerne (8) ved hjælp af unbrakonøglen (11).
• Skub parallelanslaget (16) ind i savskoen (7).
• Indstil parallelanslaget (16) til den ønskede position.
• Stram unbrakoskruerne (8) ved hjælp af unbrakonøglen (11).

Fjernelse

• Løsn unbrakoskruerne (8) ved hjælp af unbrakonøglen (11).
  • Fjern parallelanslaget (16) fra savskoen (7).
• Stram unbrakoskruerne (8) ved hjælp af unbrakonøglen (11).

ANVENDELSE

Tænding og slukning (fig. A)

• Tryk på tænd-/slukknappen (1) for at tænde for maskinen.
• Tryk tænd/sluk-kontakten (1) ind og tryk samtidig på låseknappen (2) for at starte kontinuerlig drift.
• Løsn tænd/sluk-kontakten (1) for at slukke maskinen.

Indstilling af savehastigheden (fig. A)

Hastighedsjusteringshjulet anvendes til indstilling af savehastigheden. Hastighedsjusteringshjulet kan indstilles til 6 stillinger. Den idelle savehastighed afhænger af formen samt tænderne på savklingen og det bearbejdede materiale.

Indstil ikke savehastigheden under brugen.

• Drej hastighedsjusteringshjulet (3) til den ønskede indstilling.
• Til hårde materialer skal du bruge en savklinge med små tænder og vælge en lavere hastighed.
• Til bløde materialer skal du bruge en savklinge med større tænder og vælge en højere hastighed.

Indstilling af geringsvinklen (fig. D)

Geringsvinklen kan varieres mellem -45° og +45°.

Indstil ikke geringsvinklen under brugen.

• Løsn unbrakoskruerne (17) ved hjælp af unbrakonøglen (11).
• Drej savskoen (7) til den ønskede position.
• Stram unbrakoskruerne (17) ved hjælp af unbrakonøglen (11).

Brug af pendulkontakten (fig. A)

Pendulkontakten bruges til at indstille den måde, savklingens tænder griber fat i materialet på.

Pendulkontakten kan indstilles til 4 stillinger.

Indstil ikke pendulets position under brugen.

• Drej pendulkontakten (4) til den ønskede position alt efter det bearbejdede materiale. Se tabellen nedenfor, for at vælge den korrekte position.

Materiale	Pendulposition
Træ 1-3
Plastik 1
Aluminium 0-1
Stål 0
Keramik 0
Gummi 0

Støvafsugning (fig. E)

• Sæt støvsugeradapteren (18) ind i støvsugeråbningen (9).
• Slut støvsugerens slange til støvsugeradapteren (18).

Tips for optimal anvendelse

• Fiksér arbejdsemnet. Brug skruetvinger til små arbejdsemner.
• Tegn en linje, som definerer den retning, du vil guide savklingen i.
• Hold fast i maskinen med håndtaget.

• Indstil savehastigheden.

• Indstil geringsvinklen.

• Indstil pendulstillingen.
  • Tænd maskinen.
• Vent, indtil maskinen er nået op på fuld hastighed.
• Placer savskoen på arbejdsemnet.
• Bevæg langsomt maskinen langs de tegnede linjer, mens du presser savskoen mod arbejdsemnet.
• Læg ikke for meget pres på maskinen. Lad maskinen gøre arbejdet.
• Sluk for maskinen og vent, til den står helt stille, før maskinen sættes ned.

RENG∅RING OG VEDLIGEHOLDELSE

• Rens regelmæssigt kabinettet med en blød klud.
• Hold ventilationsåbningerne fri for støv og snavs. Brug om nødvendigt en blød fugtig klud til at fjerne støv og snavs fra ventilationsåbningerne.
• Rengør jævnligt savklingen for at undgå unøjagtigheder under brugen.
• Smør jævnligt guiderullen.

Udskiftning af savklingen (fig. B)

Brugte eller beskadigede savklinger skal udskiftes med det samme.

Brug udelukkende skarpe og ubeskadigede savklinger.

• For at fjerne den gamle savklinge (14), så gør som beskrevet i kapitlet „Montering og fjernelse af savklingen“.
• For at montere den nye savklinge (14), så gør som beskrevet i kapitlet „Montering og fjernelse af savklingen“.

GARANTI

Se de medfølgende garantibetingelser.

MILJ∅

Genbrug

Produktet, tilbehøret og emballagen skal sorteres for miljøvenligt genbrug.

Kun for EU-lande

Smid ikke el-værktøjer ud sammen med almindeligt affald. I henhold til de europæiske direktiver 2012/19/EU for elektrisk og elektronisk udstyr og er implementeret i henhold til nationale rettigheder, el-værktøj som ikke længere er anvendelig skal indsamles separat og genbruges på en miljøvenlig måde.
