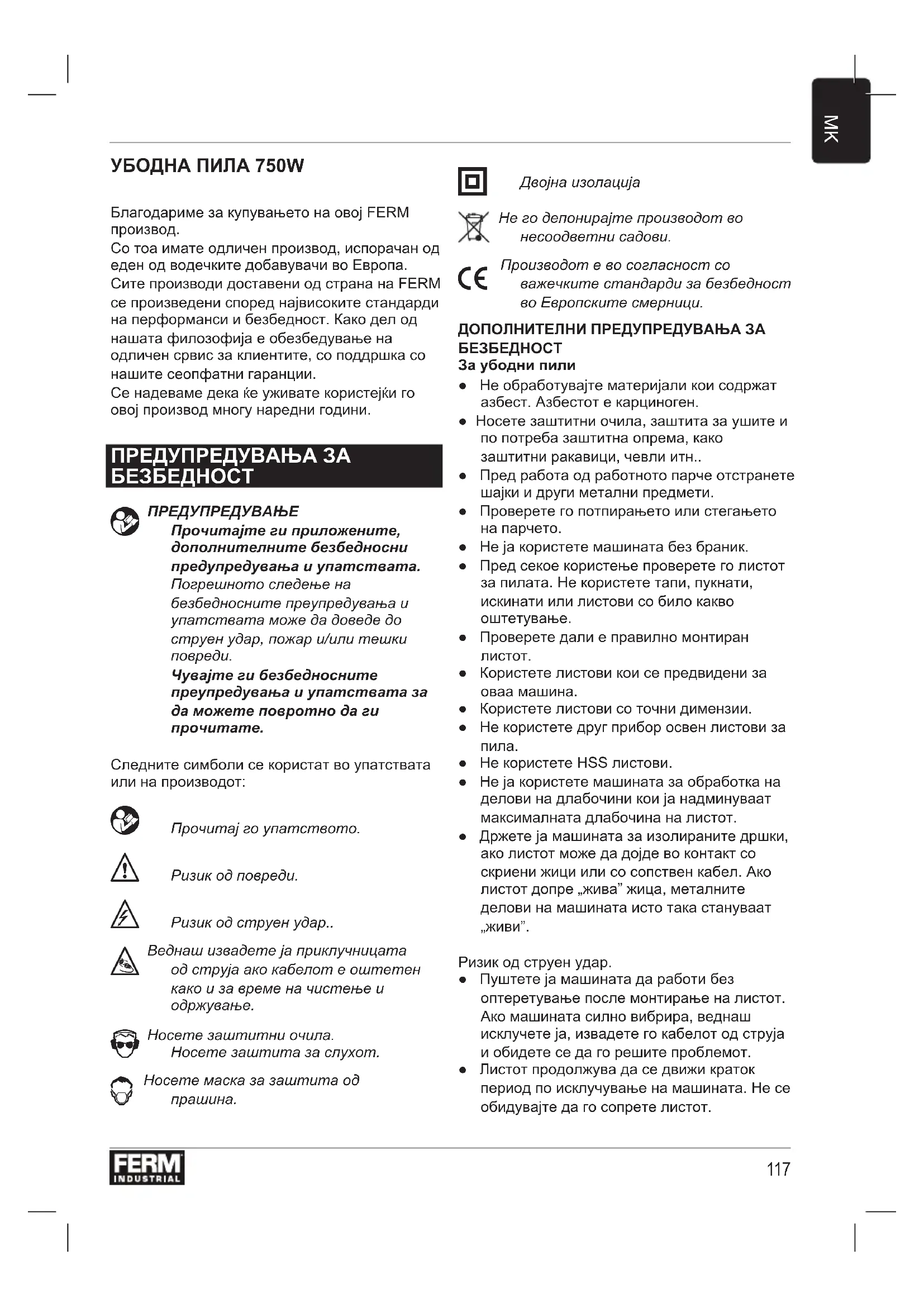

КОРИСНИЧКИ ПРИРАЧНИК JSM1025P Ferm

Благодариме за купувањето на овој FERM производ.

Со тоа имате одличен производ, испорачан од еден од водечките добавувачи во Европа.

Сите производи доставени од страна на FERM се произведени според највисоките стандарди на перформанси и безбедност. Како дел од нашата филозофија е обезбедување на одличен срвис за клиентите, со поддршка со нашите сеопфатни гаранции.

Се надеваме дека ће уживате користејки го овој производ многу наредни години.

ПРЕДУПРЕДУВАЊА ЗА БЕЗБЕДНОСТ

ПРЕДУПРЕДУВАЊЕ

Прочитајте ги приложените, дополнителните безбедносни предупредувања и упатствата.

Погрешното следење на безбедносните преупредувања и упатствата може да доведе до струен удар, пожар и/или тешки повреди.

Чувајте ги безбедносните преупредувања и упатствата за да можете повротно да ги прочитате.

Следните символи се користат во упатствата или на производот:

Прочитај го упатството.

Ризик од повреди.

Ризик од струен удар..

Веднаш извадете ја приклучницата од струја ако кабелот е оштетен како и за време на чистење и одржување.

Hoceme заштитни очила. Hoceme заштита за слухом.

Носете маска за заштита од прашина.

Двојна изолација

Не го депонирајте производот во несоодветни садови.

Производот е во согласност со важечките стандарди за безбедност во Европските смерници.

ДОПОЛНИТЕЛНИ ПРЕДУПРЕДУВАЊА ЗА БЕЗБЕДНОСТ

За убодни пили

• Не обработувајте материјали кои содржат азбест. Азбестот е карциноген.
• Носете заштитни очила, заштита за ушите и по потреба заштитна опрема, како заштитни ракавици, чевли итн..
• Пред работа од работното парче отстранете шајки и други метални предмети.

- Проверете го потпирањето или стегањето на парчето.

- Не ја користете машината без браник.

- Пред секое користење проверете го листот за пилата. Не користете тапи, пукнати, искинати или листови со било какво оштетување.

- Проверете дали е правилно монтиран листот.

- Користете листови кои се предвидени за оваа машина.

- Користете листови со точни димензии.

- Не користете друг прибор освен листови за пила.

- Не користете HSS листови.

- Не ја користете машината за обработка на делови на длабочини кои ја надминуваат максимальната длабочина на листот.

- Држете ја машината за изолираните дршки, ако листот може да дојде во контакт со скриени жици или со сопствен кабел. Ако листот допре „жива” жица, металлите делови на машината исто така стануваат „живи”.

Ризик од струен удар.

- Пуштете ја машината да работи без оптеретување после монтирање на листот. Ако машината силно вибрира, веднаш исклучете ја, извадете го кабелот од струја и обидете се да го решите проблемот.

- Листот продолжува да се движи краток период по ислучување на машината. Не се обидувајте да го сопрете листот.

Повратен удар

Повратен удар е нагорно и надолно движење на листот кога неочекувано їе допре предмет.

Сигурно држете ја машината за време на работа.

Вниманието заджете го кон работата која ја изведувате.

Повратниот удар обычно настанува при:

• ненамерно допирање на тврди предмети или материјали со подвижен лист;
• тап лист;
• непрописно монтирање на лист;
• сечење во претходен рез;
• намалено внимание на работата;
• нестабилна положба.

ЕЛЕКТРИЧНА БЕЗБЕДНОСТ

Секогаш проверувајте дали напонот на напојувањето одговара на наведениот напон на плочката.

• Не ја користете машината ако е оштетен кабелот или приклучокот.
• Користете продолжни кабли кои одговараат на моност на машината, со минимален попречен пресек од 1,5 mm².

Ако користите продолжен кабел во ролна, целосно одмотајте го.

ТЕХНИЧКИ ПОДАТОЦИ

Мрежниот напон V\~ 230-240

Номинална фреквенција Hz 50

Влезна моїност W 750

Брзина без оптеретување min -1 600 - 2,800

Max. длабина на сечење (дрво) mm 110

Max. работен ôд mm 20

Агол на косо сечење ° +45 - -45

Бр. на осцилирачки положби 3+1

Тежина kg 3.25

БУЧАВА И ВИБРАЦИИ

Ниво на звучен притисок (Lpa) dB(A) 89

Акустична моїност (Lwa) dB(A) 100

Отстапување (K) dB(A) 3

Вибрации (дрво) m/s² 8.87

Отстапување (K) m/s² 1.5

Носеме заштита за слухом.

Ниво на вибрации

Нивото на емисијата на вибрациите, наведено во упатствово, е измерено во согласност со стандардизиран тест даден во EN 62841; тој може да се користи за споредување на еден алат со друг како и за прелиминарна процена на изложеност на вибрации при користење на алатот во споменатите апликации

• користењето на алатот за различни апликации или со различни или слабо одржуван прибор, може значително да го зголеми нивото на изложеност
• времето кога алатот е исклучен или кога работи, но не ја врши работата, може значително да го намали нивото на изложеност

Заштитете се од ефектите на вибрациите со одржување на алатот и приборот, рацете да ви бидат топли и организирајте ги работните навики.

ОПИС (СЛ. А

Вашата убодна пила со осцилаторно дејство е конструирана за сечење на дрво, метал, пластика, керамика, гума итн. на било која големина и облик.

1. On/off прекинувач
2. Копче за забравување
3. Тркало за дотерување на брзина
4. Прекинувач за осцилаторно дејство
5. Браник
6. Држач на лист за пила
7. Основа на пилата
8. Забравни завртки за паралелна водилка
9. Приклучок за одвод на прашина
10. Дршка
11. Имбус клуч

МОНТАЖА

Пред монтажа исключете ја машината и извадете го приклучокот од главниот напон.

Монтирање и отстранување на лист (сл. В)

Погледајте ја долната табела за избор на соодветен лист..

Многу фин Дрво (кривини)

Не го отстранувајте браникот од машината.

Монтирање на лист

Скица В

Машината е опремена со систем за брзо поставување.

• Свртете го прстенот за стегнување (13) на држачот за листот до крај на лево и задржете го таму.
• Поставете го листот во држачот за лист.
• Ослободете го прстенот за стегнување.
• Кога го менувате листот, обезбедете дека држачот за лист е исчистен од остатоци од материјал (како на пример, струганици од дрво или метал).
• Пред употреба, секогаш проверете дали листот е добро фиксиран.

Отстранување на листот

• Свртете го прстенот за стегнување на држачот за лист на лево до крај и задржете го таму.
• Извадете го листот од неговиот држач.
  • Ослободете го прстенот за стегнување.

Монтирање и отстранување на паралелната преграда (скица С)

Паралелната преграда се употребува за сечење покрај рабови на максимальна далечина од 16 см.

Монтирање

• Олабавете ги шестоаголните завртки (8) со употреба на имбус клуч (11).
• Вметнете ја паралелната преграда (16) во педалот на пилата (7).
• Поставете ја паралелната преграда (16) до потребната положба.
• Затегнете ги шестоаголните завртки (8) со употреба на имбус клучот (11).

Отстранување

• Олабавете ги шестоаголните завртки (8) со употреба на имбус клучот (11).
• Извадете ја паралелната преграда (16) од

педалот на пилата (7).

- Затегнете ги шестоаголните завртки (8) со употреба на имбус клучот (11)

Вклучување и исклучување (Сл. А)

• За включување, притиснете го On/Off прекинувачот (1).
• За вклучување на континуиран режим, држете го притиснат прекинувачот (1) и истовремено притиснете го копчето за забравување (2).
• За ислучување на машината, отпуштете го прекинувачот (1).

Избор на резна брзина (сл. А)

За избор на брзина се користи тркалото за избор на брзина. Брзината може да се избере во 6 положби. Идеалната брзина зависи од профилот и запците на листот и од обработуваниот материјал.

Не избирајте брзина за време на работа.

• Вртете го тркалото за избор (3) во сакана положба.
• За тврди материјали користете листови со фини запци и изберете помала брзина.
• За мекани материјали користете листови со груби запци и изберете поголема брзина.

Избор на агол за косо сечење (сл. D)

Аголот за косо сечење е променлив, помеѓу -45° и +45°.

Не избирајте агол за време на работа.

• Олабавете ја имбус завртката (17) со помош на имбус клуч (11).
• Свртете ја основата на пилата (7) во сакана положба.
• Стегнете ги имбус завртките (17) со помош на имбус клуч (11).

Користење на прекинувач за осцилаторно дејство (сл. А)

Прекинувачот за избор на осцилаторно дејство се користи за одредување на начинот на кој запците го зафакаат материјалот.

Прекинувачот за избор на осцилаторно дејство може да се постави до 4 положби.

Не избирајте осцилаторно дејство за време на работа.

- Турнете го прекинувачот за избор на осцилаторно дејство (4) во сакана положба, според обработуваниот материјал. Погледајте ја долната табела за избор на соодветна положба..

Материјал Осцилаторна положба

Дрво 1-3

Пластика 1

Алуминиум 0-1

Челик 0

Керамика 0

Гума 0

Одведување на прашина (сл. Е)

• Поставете го адаптерот (18) во приклучокот (9).
• Приключете црево од правосмукалка на адаптерот (18).

Совети за оптимално користење

• Стегнете го работното парче. Користете стеги за мали парчиња.
• Нацртајте линија за насока на сечење.
• Држете ја машината цврсто за дршката.
• Изберете резна брзина.
• Изберете агол на сечење.
• Изберете осцилаторна положба.
  • Включете ја машината.
• Почекајте машината да достигне полна брзина.
• Поставете ја основата врз работното парче.
• Полека движете ја машината по линијата, притискајки ја основата врз парчето.
• Не притискајте премногу врз машината. Оставете машината да ја заврши работата.
• Исклучете ја машината и почекајте целосно да се сопре, пред да ја одложите.

ЧИСТЕЊЕ И ОДРЖУВАЊЕ

Пред чистење и одржување

исключете ја машината и извадете го приклучокот од главниот напон.

• Редовно чистете го кукиштето со мекана крпа.

• Чувајте ги отворите за вентилација чисти, без прашина. Ако е потребно, користете мекана, влажна крпа за отстранување на прашина и нечистотии од отворите за вентилација.

• Редовно чистете го листот за да избегнете неточности при работа.

• Редовно подмачкувајте го водилниот валјак.

Истрошените и оштетените листови морате веднаш да ги смените.

Користете само остри и неоштетени листови

• За отстранување на стар лист (14), постапете според „Монтирање и отстранување на лист за пила“.
• За монтирање на нов лист (14), постапете според „Монтирање и отстранување на лист за пила“.

ГАРАНЦИЈА

Видете ги приложените гарантни термини.

ОКОЛИНА

Депонирање

Производот, приборот и пакувањето мораат да се сортираат за еколошко рециклирање.

Само за земји од ЕУ

Не ги депонирајте алатите во домашен отпад. Според Европското Упатство 2012/19/ EU за отпадна електрична и електронска опрема и неговата имплементација во националното право, електричните алати кои веке не се употребливи мораат да се собираат одделно и да се отстрануваат на еколошки начин.

Spare parts list

JSM1025P

No. Description Position
409050 Safety cover 1
409051 Needle bearing HK0608 8
409052 Big gear set 7|9..12|14|15|17|19
409053 Needle bearing HK0810 13
409054 Gear box seal 20
409055 Bearing seal 28
409056 Bearing 609.2RZ 29
409057 Rotor 30|31
409058 Bearing 608.2RZ 32
409059 Bearing cover 608.RZ 33
409060 Stator 36
409061 Carbon brush set 40
409062 Bush holder + brush spring 39|41|42
409063 Pendulum system 44...48
409064 Dust blow switch 49
409065 Switch	50
409066 Speed switch	53
409067 Blade guide wheel arm set	58...62
409068 Slide bushing gear shaft 2pc 63
409069 Splinter plate	78
409070 Base plate set	80|81|85
409071 Scratch guard	82
409072 Vacuum adapter	91

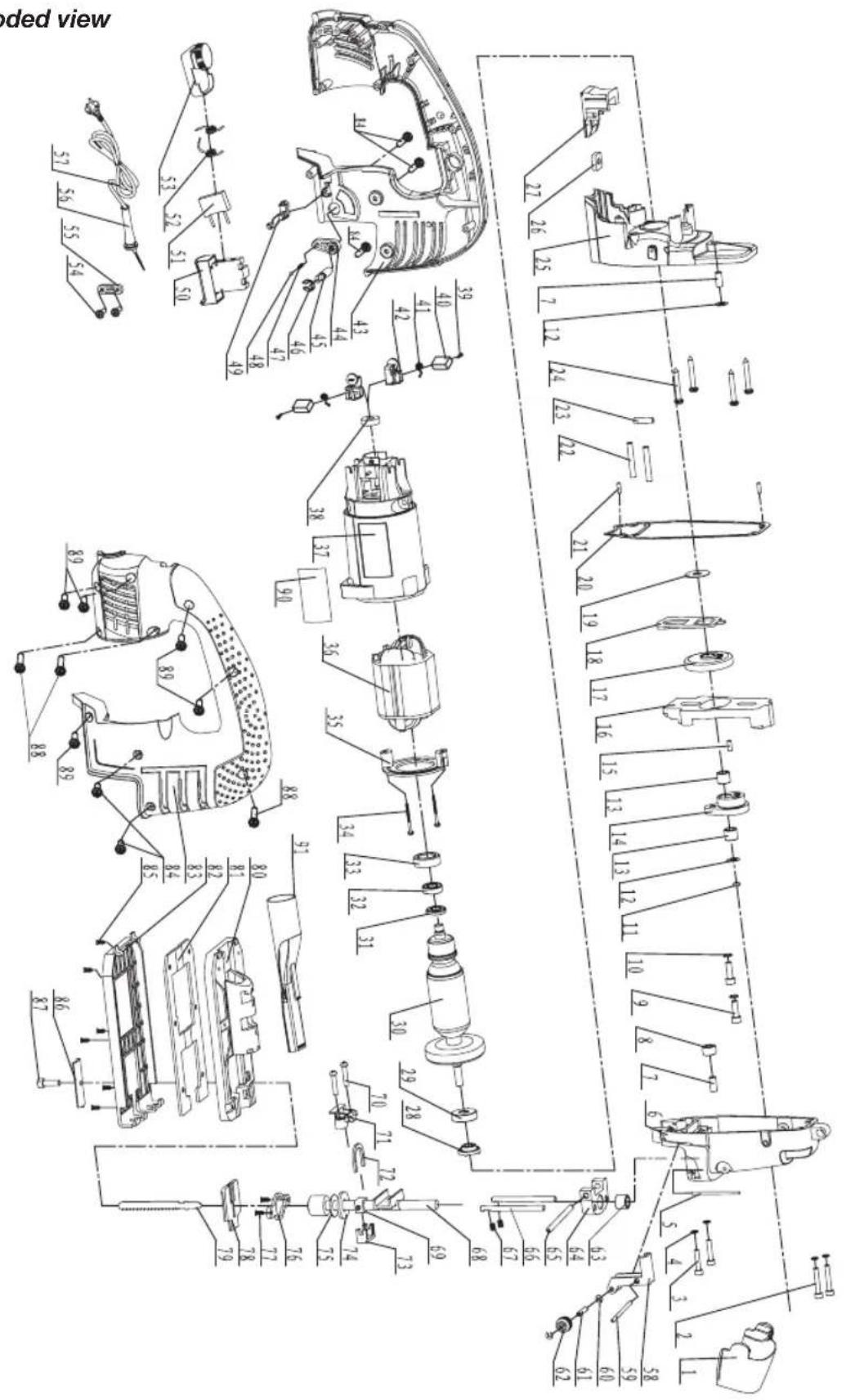

Exploded view

ended view 52 56 55 54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 27 26 25 7 12 24 23 22 21 20 19 18 17 16 15 13 14 13 12 11 10 9 8 7 6 5 4 3 2 1

CE

(MK) Изјавуваме со наша целосна одговорност дека производот е во согласност со Смерницата 2011/65/EU на Европскиот парламент и е во согласност според Советот од 9 јни за ограничување на користење на одредени опасни супстанции во електричићата и електронската опрема и дека е според следните стандарди и регулативи:

EN55014-1, EN55014-2, EN 62841-1, EN 62841-2-11

EN61000-3-2, EN61000-3-3

2006/42/EC, 2014/30/EU, 2011/65/EU, 2012/19/EU

Zwolle, 01-05-2020

H.G.F Rosberg

CEO FERM

FERM - Lingenstraat 6 - 8028 PM - Zwolle - The Netherlands
