INSTRUKCJA OBSŁUGI JSM1025P Ferm

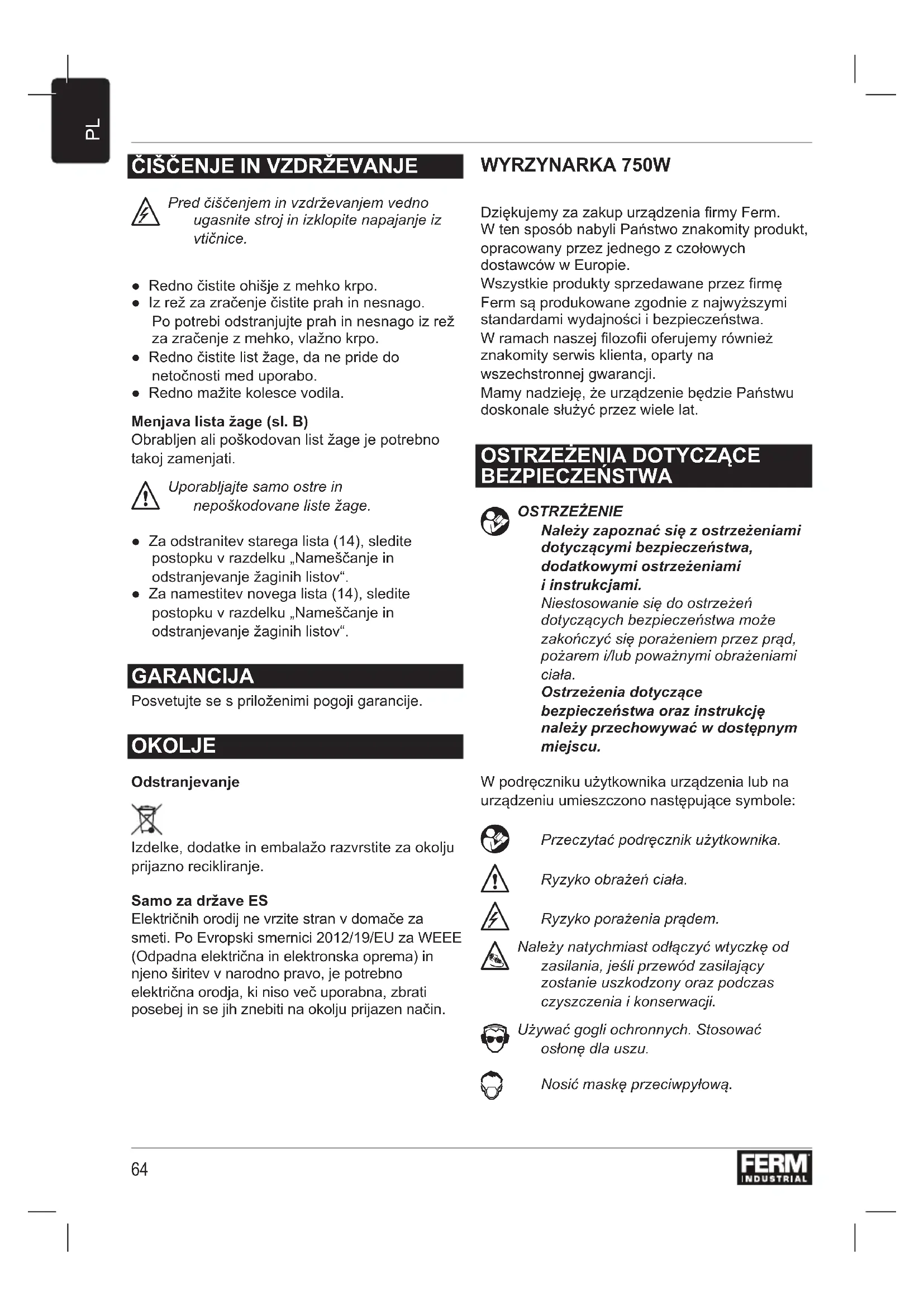

OSTRZEŻENIA DOTYCZĄCE

OSTRZEŻENIE Należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, dodatkowymi ostrzeżeniami i instrukcjami. Niestosowanie się do ostrzeżeń dotyczących bezpieczeństwa może zakończyć się porażeniem przez prąd, pożarem i/lub poważnymi obrażeniami ciała. Ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję należy przechowywać w dostępnym miejscu. W podręczniku użytkownika urządzenia lub na urządzeniu umieszczono następujące symbole:

Przeczytać podręcznik użytkownika.

Ryzyko obrażeń ciała.

Ryzyko porażenia prądem.

Należy natychmiast odłączyć wtyczkę od zasilania, jeśli przewód zasilający zostanie uszkodzony oraz podczas czyszczenia i konserwacji.

Używać gogli ochronnych. Stosować osłonę dla uszu.

Nosić maskę przeciwpyłową.65

Podwójna izolacja. Nie wyrzucać urządzenia do nieodpowiednich pojemników.

Urządzenie jest zgodne z odpowiednimi normami bezpieczeństwa zawartymi w dyrektywach europejskich.

DODATKOWE OSTRZEŻENIA DOTYCZĄCE

BEZPIECZEŃSTWA DLA WYRZYNAREK

WAHADŁOWYCH ● Nie wolno pracować na materiałach zawierających azbest. Azbest jest produktem rakotwórczym. ● Zakładać gogle ochronne, ochronę uszu, a w razie konieczności inne środki ochronne, takie jak rękawice, buty, itd. ● Przed użyciem usunąć z ciętego przedmiotu wszystkie gwoździe i inne metalowe obiekty. ● Upewnić się, czy cięty przedmiot jest właściwie podtrzymywany lub zamocowany. ● Nie używać urządzenia bez osłony. ● Przed każdym użyciem dokonać inspekcji brzeszczotu. Nie używać brzeszczotów, które są wygięte, złamane lub w inny sposób uszkodzone. ● Upewnić się, czy brzeszczot jest prawidłowo zamontowany. ● Używać tylko brzeszczotów przystosowanych do pracy z urządzeniem. ● Używać tylko brzeszczoty o odpowiednich wymiarach.

Nie używać innych akcesoriów, niż brzeszczotów. ● Nie używać brzeszczotów wykonanych ze stali HSS. ● Nie używać urządzenia na przedmiotach, których cięcie wymaga maksymalnej głębokości cięcia przekraczającego maksymalną głębokość cięcia brzeszczotu. ● Przytrzymywać urządzenie za izolowane powierzchnie uchwytu, gdyż brzeszczot może naruszyć ukryte przewody lub kable sieci elektrycznej. Jeśli brzeszczot uszkodzi przewód elektryczny znajdujący się pod napięciem, metalowe części urządzenia mogą również znajdować się pod napięciem. Ryzyko porażenia prądem. ● Po zamontowaniu brzeszczotu pozwolić urządzeniu popracować bez obciążenia w bezpiecznym obszarze. Jeśli urządzenie silnie wibruje, natychmiast je wyłączyć, odłączyć od zasilania i spróbować rozwiązać problem. ● Należy pamiętać, że brzeszczot pracuje przez krótki czas po wyłączeniu urządzenia. Nie próbować samodzielnie zatrzymywać pracy brzeszczotu. Odrzut Do odrzutu dochodzi wtedy, kiedy brzeszczot niespodziewanie natra na jakiś obiekt. Podczas pracy, urządzenie należy mocno trzymać. Podczas używania urządzenia należy skupić się na pracy. Odrzut jest zwykle powodowany przez: - przypadkowe dotknięcie twardych obiektów lub materiałów za pomocą pracującego brzeszczotu; - stępienie brzeszczotu; - nieprawidłowo zamontowany brzeszczot; - wykonywanie cięcie w miejscu poprzedniego cięcia; - brak uwagi podczas pracy; - niestabilna postawa. Bezpieczeństwo elektryczne

Zawsze sprawdzać, czy napięcie w sieci odpowiada napięciu na tabliczce znamionowej urządzenia. ● Nie używać urządzenia, jeśli przewód zasilający lub wtyczka jest uszkodzona. ● Używać wyłącznie takich przedłużaczy, które są odpowiednie dla mocy znamionowej urządzenia, o średnicy minimum 1,5 mm

W przypadku używania przedłużacza na szpuli, całkowicie rozwinąć przewód. DANE TECHNICZNE Napięcie w sieci V~ 230-240 Częstotliwość w sieci Hz 50 Moc wejściowa W 750 Prędkość bez obciążenia min

Maks. głębokość cięcia (drewno) mm 110 Maks. skok cięcia mm 20 Kąt nachylenia ° +45 - -45 Liczba pozycji w trybie pracy wahadłowej 3+1 Ciężar kg 3,25

Ciśnienie dźwięku (L

) dB(A) 89 Moc akustyczna (L

) dB(A) 100 Niepewność (K) dB(A) 3 Wibracje (drewno) m/s

8,87 Wibracje (metal) m/s

5,51 Niepewność (K) m/s

Stosować osłonę dla uszu. Poziom wibracji Poziom emisji wibracji podany na końcu tej instrukcji został zmierzony zgodnie z testem standa ryzo- wanym podanym w EN 62841; może służyć do porównania jednego narzędzia z innym i jako ocena wstępna narażenia na wibracje w trakcie używania narzędzia do wymienionych zadań - używanie narzędzia do innych zadań, lub z innymi albo źle utrzymanymi akcesoriami, może znacząco zwiększyć poziom narażenia - przypadki, kiedy narzędzie jest wyłączone lub jest czynne, ale aktualnie nie wykonuje zadania, mogą znacząco zmniejszyć poziom narażenia Należy chronić się przed skutkami wibracji przez konserwację narzędzia i jego akcesoriów, zakładanie rękawic i właściwą organizację pracy OPIS (RYS. A) Wyrzynarka wahadłowa służy do przycinania do wymaganego rozmiaru oraz kształtu materiałów takich jak drewno, metal, plastik, ceramika, guma, etc.

1. Przełącznik wł./wył.

2. Przycisk uruchamiania blokady

3. Pokrętło regulacji prędkości

4. Przełącznik trybu wahadłowego

7. Nasada wyrzynarki

8. Śruba blokująca prowadnicy równoległej

9. Podłączenie odbiornika pyłu

Przed montażem należy zawsze wyłączyć urządzenie i odłączyć od sieci zasilającej. Montaż oraz zdejmowanie brzeszczotu (rys. B) Prosimy zapoznać się z tabelą poniżej, w celu wybrania właściwego brzeszczotu. Brzeszczot Materiał Gruby Drewno Średni Drewno Delikatny Stal, aluminium, plastik Bardzo delikatny Drewno (krzywizny)

Nie próbować zdejmować osłony z urządzenia. Montaż brzeszczota Rys. B Narzędzie jest wyposażone w układ szybkiego montażu.

• Obróć pierścień zaciskający (13) uchwytu brzeszczota do końca w lewo i przytrzymaj go w tym położeniu.

• Umieść brzeszczot w uchwycie brzeszczota.

• Puść pierścień zaciskający.

• Podczas zmiany brzeszczota dopilnuj by uchwyt brzeszczota był wolny od resztek materiału (np. fragmentów drewna lub metalu).

• Przed użyciem zawsze sprawdzaj czy brzeszczot jest dobrze zamocowany. Zdejmowanie brzeszczota

• Obróć pierścień zaciskający uchwytu brzeszczota do końca w lewo i przytrzymaj go w tym położeniu.

• Wyjmij brzeszczot z uchwytu.

• Puść pierścień zaciskający. Montaż i zdejmowanie prowadnicy równoległej (rys. C) Prowadnica równoległa jest używana do cięcia wzdłuż krawędzi na maksymalnej długości 16 cm. Montaż

• Poluzować śruby imbusowe (8) za pomocą klucza imbusowego (11).

• Włożyć prowadnicę równoległą (16) do nasady wyrzynarki (7).

• Ustawić prowadnicę równoległą (16) w wymaganym położeniu.

• Dokręcić śruby imbusowe (8) za pomocą klucza imbusowego (11). Zdejmowanie

• Poluzować śruby imbusowe (8) za pomocą klucza imbusowego (11).

• Zdjąć prowadnicę równoległą (16) z nasady piły (7).

• Dokręcić śruby imbusowe (8) za pomocą klucza imbusowego (11).67

Włączanie i wyłączanie (rys. A) ● Aby włączyć urządzenie, nacisnąć przełącznik wł./wył. (on/off) (1). ● Aby przełączyć urządzenie do trybu pracy ciągłej, należy wcisnąć przycisk uruchamiania blokady (2) i jednocześnie nacisnąć przełącznik wł./wył. (1). ● Aby wyłączyć urządzenie, zwolnić przełącznik wł./wył. (1). Ustawianie prędkości cięcia (rys. A) Do ustawiania prędkości cięcia służy pokrętło regulacji prędkości cięcia. Pokrętło regulacji prędkości może być ustawiane w 6 pozycjach. Idealna prędkość cięcia zależy od prolu zębów brzeszczotu, a także od rodzaju ciętego materiału.

Nie należy ustawiać prędkości cięcia podczas pracy urządzenia. ● Przekręcić pokrętło regulacji prędkości (3) w wymagana pozycję. ● W przypadku cięcia twardych materiałów, należy używać brzeszczot z delikatnymi zębami oraz wybrać małą prędkość cięcia. ● W przypadku miękkich materiałów, należy używać brzeszczot z grubymi zębami oraz wybrać dużą prędkość cięcia. Ustawianie kąta nachylenia (rys. D) Kąt nachylenia można zmieniać od -45° do +45°.

Nie należy ustawiać kąta nachylenia podczas pracy urządzenia. ● Poluzować śruby typu Allen (17) za pomocą klucza (11). ● Nachylić nasadę piły (7) do wymaganej pozycji. ● Dokręcić śruby typu Allen (17) za pomocą klucza (11). Przełącznik trybu pracy wahadłowej (rys. A) Przełącznik trybu pracy wahadłowej służy do wybierania kierunku, w którym zęby brzeszczotu będą wchodzić w materiał. Przełącznik trybu pracy wahadłowej można ustawiać w 4 pozycjach.

Nie należy używać tego przełącznika podczas pracy urządzenia. ● Przekręcić przełącznik trybu pracy wahadłowej (4) w wymaganą pozycję, w zależności od ciętego materiału. Prosimy zapoznać się z tabelą poniżej, w celu wybrania właściwej pozycji. Materiał Pozycja wahadła Drewno 1-3 Materiały plastikowe 1 Aluminium 0-1 Stal 0 Ceramika 0 Guma 0 Usuwanie pyłu (rys. E) ● Wsunąć adapter usuwania pyłu (18) do złącza usuwania pyłu (9). ● Podłączyć wąż odkurzacza do adaptera odprowadzającego pył (18). Wskazówki dla optymalnej pracy ● Zacisnąć cięty przedmiot. W przypadku cięcia małych przedmiotów, używać zaciski. ● Narysować linię określającą kierunek przesuwania brzeszczotu. ● Mocno trzymać urządzenie za uchwyt. ● Ustawić prędkość cięcia. ● Ustawić kąt nachylenia. ● Ustawić pozycję trybu pracy wahadłowej. ● Włączyć urządzenie. ● Odczekać, aż nabierze ono pełnej prędkości. ● Umieścić nasadę wyrzynarki na ciętym przedmiocie. ● Powoli przesunąć urządzenie wzdłuż narysowanej linii, mocno dociskając nasadę wyrzynarki do ciętego przedmiotu. ● Nie stosować nadmiernej siły na urządzenie. Wykonać nacięcie. ● Wyłączyć urządzenie i zaczekać do jego pełnego zatrzymania przed odłożeniem na bok.

Przed czyszczeniem i konserwacją należy zawsze wyłączyć urządzenie i odłączyć od sieci zasilającej. ● Regularnie czyścić obudową miękką szmatką. ● Usuwać pył i zanieczyszczenia z otworów wentylacyjnych. W razie konieczności użyć miękkiej, wilgotnej szmatki do usunięcia pyłu i zanieczyszczeń z otworów wentylacyjnych. ● Regularnie czyścić brzeszczot, aby uniknąć68

niedokładności podczas pracy. ● Regularnie smarować wałek prowadnicy. Wymiana brzeszczotu (rys. B) Zużyty lub uszkodzony brzeszczot należy bezzwłocznie wymieniać.

Należy używać wyłącznie ostrych i nie uszkodzonych brzeszczotów. ● Aby zdjąć stary brzeszczot (14), postępować według wskazówek opisanych w rozdziale „Montaż i zdejmowanie brzeszczotu“. ● Aby zamontować nowy brzeszczot (14), postępować według wskazówek opisanych w rozdziale „Montaż i zdejmowanie brzeszczotu“. GWARANCJA Należy zapoznać się z dołączonymi warunkami gwarancji. ŚRODOWISKO Utylizacja Produkt, akcesoria i opakowanie należy przekazać do przyjaznego środowisku recyklingu. Tylko dla krajów Komisji Europejskiej Nie wolno wyrzucać elektronarzędzi do domowych śmietników. Zgodnie z Dyrektywą Europejską nr 2012/19/EU dotyczącą Utylizacji Wyposażenia Elektrycznego i Elektronicznego i jej wdrożeniem w krajowe prawo, nieużywane elektronarzędzia należy gromadzić oddzielnie i utylizować w sposób przyjazny dla środowiska.
