NAUDOJIMO INSTRUKCIJA JSM1025P Ferm

Dėkojame, kad įsigijote šį „Ferm“ produktą. Tai yra puikus produktas, kurį teikia Europoje pirmaujantys tiekėjai.

Visi pristatomi „Ferm“ produktai gaminami pagal aukščiausius našumo ir saugumo standartus.

Laikydamiesi savo principų, taip pat klientams teikiame puikias paslaugas, kurioms suteikiame visišką garantiją.

Tikimės, kad mėgausitės naudodami šį produktą daugelį metų.

SAUGOS ISPÈJIMAI

ISPÉJIMAS

Perskaitykite pridėtus saugos įspėjimus, papildomus įspėjimus ir instrukcijas.

Nesilaikant saugos įspėjimų ir instrukcijų gali kilti elektros smūgis, gaisras ir / arba galima rimtai susižeisti.

Išsaugokite šiuos saugos įspėjimus ir instrukcijas ateičiai.

Toliau pateikiami simboliai naudojami naudotojo vadove arba ant produkto:

Perskaitykite naudotojo vadovą.

Galima susižeisti.

Gali kilti elektros smūgis.

Jei valymo ir priežiūros metu pažeidžiamas maitinimo kabelis, nedelsdami ištraukite kištuką iš maitinimo lizdo.

Dévékite apsauginius akinius. Dévékite klausos apsaugas.

Dévékite nuo dulkių apsaugančią kaukę.

Dvigubai izoliuotas.

Neišmeskite produkto i netinkamą konteinerį.

Produktas atitinka Europos direktyvų taikomus saugos standartus.

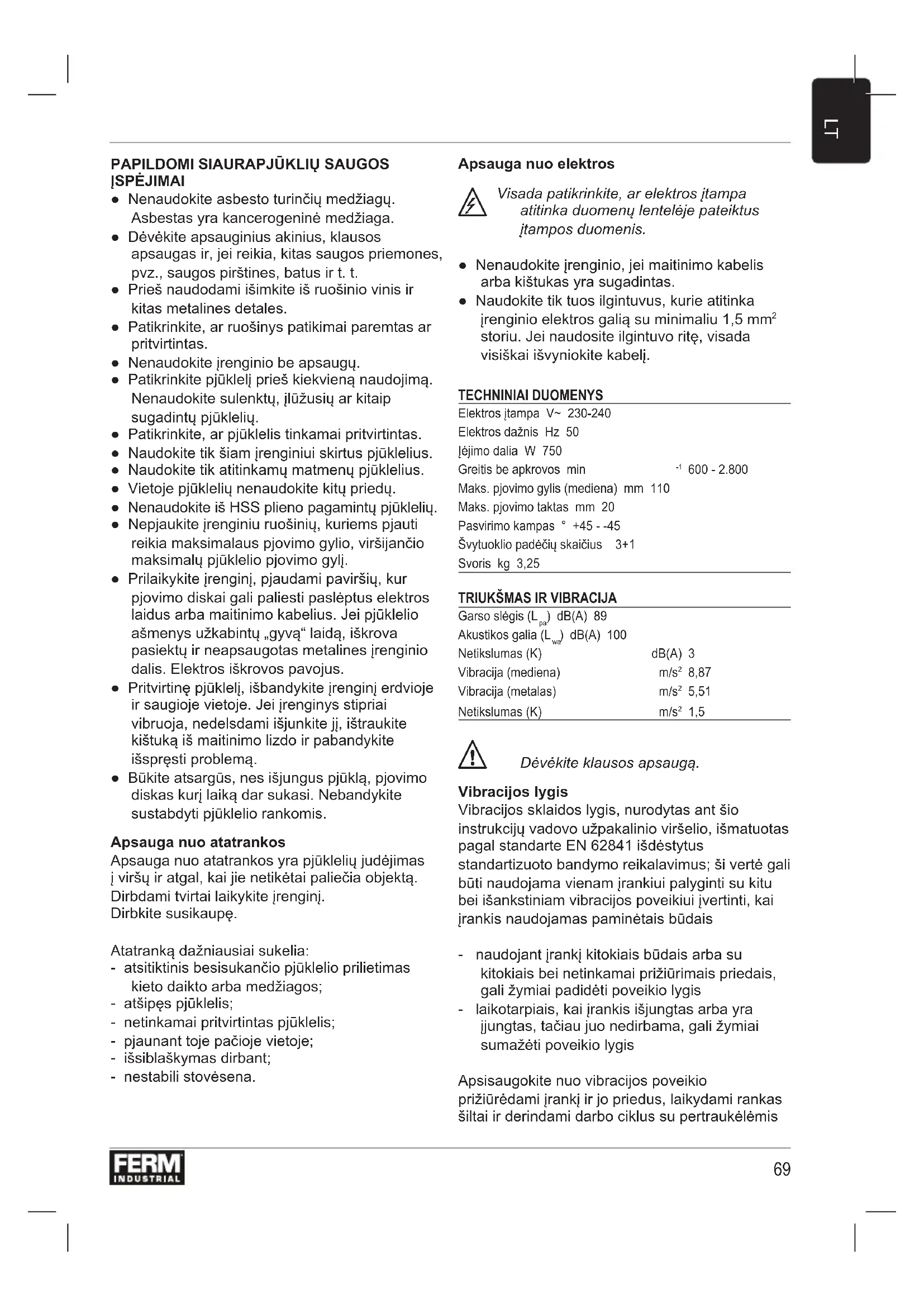

PAPILDOMI SIAURAPJÜKLIŲ SAUGOS JSPĖJIMAI

• Nenaudokite asbesto turinčių medžiagų. Asbestas yra kancerogeninė medžiaga.
• Dévěkite apsauginius akinius, klausos apsaugas ir, jei reikia, kitas saugos priemones, pvz., saugos pirštines, batus ir t. t.

- Prieš naudodami išimkite iš ruošinio vinis ir kitas metalines detales.

- Patikrinkite, ar ruošinys patikimai paremtas ar pritvirtintas.

- Nenaudokite jrenginio be apsaugu.

- Patikrinkite pjūklelį prieš kiekvieną naudojimą. Nenaudokite sulenktų, įlūžusių ar kitaip sugadintų pjūklelių.

- Patikrinkite, ar pjūklelis tinkamai pritvirtintas.

- Naudokite tik šiam jrenginiui skirtus pjūklelius.

- Naudokite tik atitinkamų matmenų pjūklelius.

- Vietoje pjūklelių nenaudokite kitų priedų.

- Nenaudokite iš HSS plieno pagamintų pjūklelių.

- Nepjaukite jrenginiu ruošinių, kuriems pjauti reikia maksimalaus pjovimo gylio, viršijančio maksimalų pjūklelio pjovimo gylį.

- Prilaikykite jrenginj, pjaudami paviršių, kur pjovimo diskai gali paliesti paslėptus elektros laidus arba maitinimo kabelius. Jei pjūklelio ašmenys užkabintų „gyvą“ laidą, iškrova pasiektų ir neapsaugotas metalines jrenginio dalis. Elektros iškrovos pavojus.

- Pritvirtinę pjūklelj, išbandykite jrenginį erdvioje ir saugioje vietoje. Jei jrenginys stipriai vibruoja, nedelsdami išjunkite jj, ištraukite kištuką iš maitinimo lizdo ir pabandykite išspręsti problemą.

- Būkite atsargūs, nes išjungus pjūklą, pjovimo diskas kurį laiką dar sukasi. Nebandykite sustabdyti pjūklelio rankomis.

Apsauga nuo atatrankos

Apsauga nuo atatrankos yra pjūklelių judėjimas į viršų ir atgal, kai jie netikėtai paliečia objektą. Dirbdami tvirtai laikykite įrenginį. Dirbkite susikaupę.

Atatranką dažniausiai sukelia:

• atsitiktinis besisukančio pjūklelio prilietimas kieto daikto arba medžiagos;
• atšipęs pjūklelis;
• netinkamai pritvirtintas pjūklelis;
• pjaunant toje pačioje vietoje;
• išsiblaškymas dirbant;
• nestabili stovėsena.

Apsauga nuo elektros

Visada patikrinkite, ar elektros įtampa atitinka duomenų lentelėje pateiktus įtampos duomenis.

• Nenaudokite jrenginio, jei maitinimo kabelis arba kištukas yra sugadintas.
• Naudokite tik tuos ilgintuvus, kurie atitinka jrenginio elektros galią su minimaliu 1,5 mm² storiu. Jei naudosite ilgintuvo rite, visada visiškai išvyniokite kabelj.

TECHNINIAI DUOMENYS

Elektros jtampa V\~ 230-240

Elektros dažnis Hz 50

Jéjimo dalia W 750

Greitis be apkrovos min ^-1 600 - 2.800

Maks. pjovimo gylis (mediena) mm 110

Maks. pjovimo taktas mm 20

Pasvirimo kampas ° +45 - -45

Švytuoklio padėčių skaičius 3+1

Svoris kg 3,25

TRIUKŠMAS IR VIBRACIJA

Garso slègis (L _pa ) dB(A) 89

Akustikos galia (L _wa ) dB(A) 100

Netikslumas (K) dB(A) 3

Vibracija (mediena) m/s ^2 8,87

Vibracija (metalas) m/s ^2 5,51

Netikslumas (K) m/s ^2 1,5

Dévékite klausos apsaugą.

Vibracijos lygis

Vibracijos sklaidos lygis, nurodytas ant šio instrukciju vadovo užpakalinio viršelio, išmatuotas pagal standarte EN 62841 išdėstytus standartizuoto bandymo reikalavimus; ši vertė gali būti naudojama vienam įrankiui palyginti su kitu bei išankstiniam vibracijos poveikiui įvertinti, kai įrankis naudojamas paminėtais būdais

• naudojant įrankį kitokiais būdais arba su kitokiais bei netinkamai prižiūrimais priedais, gali žymiai padidėti poveikio lygis
• laikotarpiais, kai įrankis išjungtas arba yra jungtas, tačiau juo nedirbama, gali žymiai sumažėti poveikio lygis

Apsisaugokite nuo vibracijos poveikio prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai ir derindami darbo ciklus su pertraukėlėmis

APRAŠYMAS (A PAV.)

Švytuoklinis siaurapjūklis skirtas bet kokio pageidaujamo dydžio ar formos medienai, metalui, plastikui, keramikai, gumai ir t. t. pjauti.

1. Ijungimo / išjungimo jungiklis
2. Fiksavimo mygtukas
3. Greičio reguliavimo žiedas
4. Švytuoklio jungiklis
5. Apsauga
6. Pjūklelio laikiklis
7. Pjūklo padas
8. Lygiagrečiojo kreipiklio fiksavimo varžtas
9. Dulkių ištraukimo jungtis
10. Rankena
11. Šešiakampis raktas

SURINKIMAS

Prieš surinkdami, būtinaišjunkite jrenginį ir iš maitinimo lizdo ištraukite kištuką.

Pjūklelio tvirtinimas ir išėmimas (B pav.)

Jei norite pasirinkti tinkamą pjūklelį, žr. toliau pateiktą lentelę.

Pjūklelis Medžiaga

Stambus Mediena

Vidutinio dydžio Mediena

Smulkus Plieninis, aliumininis, plastikinis

Labai smulkus Mediena (kreivės)

Nebandykite iš jrenginio išimti apsaugos.

Pjūklelio sumontavimas

B pav.

Jrenginyje yra sparčiojo montavimo sistema.

• Pasukite pjūklelio laikiklio veržtuvo žiedą (13) iki galo j kairę ir laikykite.
• Idèkite pjūklelì j laikiklj.
• Atleiskite veržtuvo žiedą.
• Keisdami pjūklelį įsitikinkite, kad laikiklyje nėra medžiagos nuolaužų (tokių, kaip medienos ar metalo atplaišos).
• Prieš pradėdami naudoti visada patikrinkite, ar pjūklelis saugiai užfiksuotas.

Pjūklelio nuėmimas

• Pasukite pjūklelio laikiklio veržtuvo žiedą iki galo į kairę ir laikykite.
• Išimkite pjūklelj iš laikiklio.
• Atleiskite veržtuvo žiedą.

Lygiagrečiojo kreipiklio tvirtinimas ir išėmimas (C pav.)

Lygiagretusis kreipiklis skirtas kraštams pjauti maks. 16 cm atstumu.

Tvirtinimas

• Šešiakampiu raktu (11) atsukite šešiakampius varžtus (8).
• Ístatykite lygiagretujj kreipiklj (16) i pjūklo padą (7).
• Nustatykite lygiagretuji kreipiklj (16) i reikiamą padėtį.
• Šešiakampiu raktu (11) prisukite šešiakampius varžtus (8).

Išėmimas

• Šešiakampiu raktu (11) atsukite šešiakampius varžtus (8).
• Išimkite lygiagretųjį kreipikljį (16) iš pjūklo pado (7).
• Šešiakampiu raktu (11) prisukite šešiakampius varžtus (8).

NAUDOJIMAS

ljungimas ir išjungimas (A pav.)

• Jei norite jungti jrenginj, paspauskite jungimo / išjungimo jungiklj (1).
• Jei norite jjungti jrenginj kitu režimu, paspauskite ir palaikykite nuspaustą jungimo / išjungimo jungiklj (1) ir tuo pačiu metu paspauskite fiksavimo mygtuką (2).
• Jei norite išjungti jrenginj, atleiskite jjungimo / išjungimo jungiklj (1).

Pjovimo greičio nustatymas (A pav.)

Greičio reguliavimo žiedas naudojamas pjovimo greičiui nustatyti. Galima nustatyti 6 greičio reguliavimo žiedo padėtis. Idealus pjovimo greitis priklauso nuo profilio, pjūklelio dantų ir naudojamos medžiagos.

Nereguliuokite pjovimo greičio pjaudami.

• Pasukite greičio reguliavimo žiedą (3) i reikiamą padėtį.
• Apdorodami kietas medžiagas, naudokite pjūklelj su smulkiais dantimis ir pasirinkite mažesnį greitį.
• Apdorodami minkštas medžiagas, naudokite pjūklelį su stambiais dantimis ir pasirinkite didesnį greitį.

Pasvirimo kampo nustatymas (D pav.)

Pasvirimo kampas gali būti nuo -45° iki +45°.

Nereguliuokite pasvirimo kampo pjaudami.

• Šešiakampiu raktu (11) atsukite šešiakampius varžtus (17).
• Palenkite pjūklo padą (7) i reikiamą padėtį.
• Šešiakampiu raktu (11) prisukite šešiakampius varžtus (17).

Švytuoklio jungiklio naudojimas (A pav.)

Švytuoklio jungiklis naudojamas krypčiai, kuria pjūklelio dantimis pjaunama medžiagą, nustatyti. Galima nustatyti 4 švytuoklio jungiklio padėtis.

Nereguliuokite švytuoklio padéties pjaudami.

- Palenkite švytuoklio jungiklj (4) i reikiamą padėtį priklausomai nuo apdorojamos medžiagos. Jei norite pasirinkti reikiamą padėtį, žr. toliau pateiktą lentelę.

Medžiaga Švytuoklio padėtis

Mediena 1-3

Plastikas 1

Aliuminis 0-1

Plienas 0

Keramika 0

Guma 0

Dulkių ištraukimas (E pav.)

• įkiškite dulkių ištraukimo adapterį (18) į dulkių išleidimo jungtį (9).
• Prijunkite siurblio žarną prie dulkių ištraukimo adapterio (18).

Optimalaus naudojimo patarimai

• Prispauskite ruošinj. Mažus ruošinius prispauskite specialiu prietaisu.
• Nubréžkite pjūvio liniją, pagal kurią bus nukreipiami pjūkleliai.
• Tvirtai laikykite jrenginio rankeną.
  • Nustatykite pjovimo greitj.
• Nustatykite pasvirimo kampa.
• Nustatykite švytuoklio padėtį.
• ljunkite jrenginj.
• Palaukite, kol jrenginys pasieks didžiausią greitį.
• Padėkite pjūklo padą ant ruošinio.

• Lėtai stumkite įrenginį pagal nubrėžtą liniją, tvirtai prispausdami pjūklo padą prie ruošinio.

• Nespauskite jrenginio per stipriai. Leiskite jrenginiui atlikti savo darba.

• Išjunkite jrenginį ir prieš padėdami, palaukite, kol jrenginys visiškai sustos.

VALYMAS IR PRIEŽIŪRA

Prieš valydami ir atlikdami priežiūros darbus, būtinai išjunkite jrenginį ir iš maitinimo lizdo ištraukite kištuką.

• Reguliariai valykite korpusą minkšta šluoste.
• Saugokite ventiliacijos angas nuo dulkių ir nešvarumų. Jei reikia, šluostykite dulkes ir nešvarumus nuo ventiliacijos angų minkšta ir drėgna šluoste.
• Reguliariai valykite pjūklelius, kad išvengtumėte pjūvių netikslumu.
• Reguliariai sutepkite apsauginius velenus.

Pjūklelių keitimas (B pav.)

Panaudotus arba sugadintus pjūklelius būtina nedelsiant pakeisti.

Naudokite tik aštrius ir nesugadintus pjūklelius.

• Jei norite išimti seną pjūklelį (14), atlikite veiksmus nurodytus skyriuje „Pjūklelio tvirtinimas ir išėmimas“.
• Jei norite pritvirtinti naują pjūklelį (14), atlikite veiksmus nurodytus skyriuje „Pjūklelio tvirtinimas ir išėmimas“.

GARANTIJA

Atsižvelkite i pridėtos garantijos terminus.

APLINKA

Šalinimas

Produktus, priedus ir pakuotes reikia surūšiuoti nežalingam aplinkai perdirbimui.

Skirta tik EB šalims

Neišmeskite elektros įrankių į buitinių atliekų konteinerius. Remiantis Europos elektros ir elektroninės įrangos atliekų gairių direktyva 2012/19/EU ir jos realizavimu tarptautinėje teisėje, ilgiau nenaudojami elektros įrankiai turi būti suren kami atskirai ir išmetami nežalingu aplinkai būdu.

FINIERZÃĞIS 750W

(LT) Prisiimdami visą atsakomybę deklaruojame, kad šis gaminys atitinka žemiau paminėtus standartus arba nuostatus: atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos direktyvą 2011/65/EB dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje jrangoje apribojimo.
