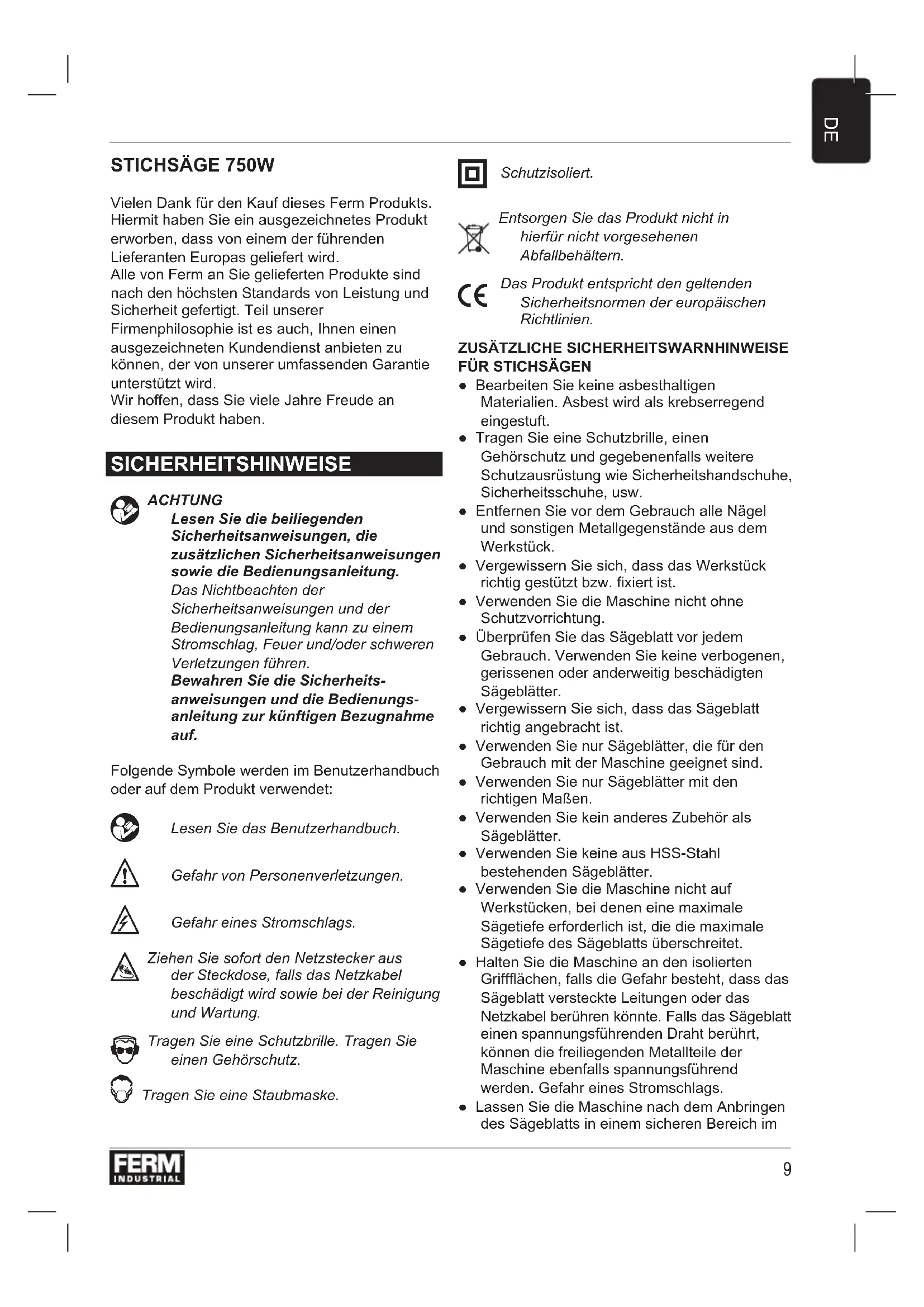

BEDIENUNGSANLEITUNG JSM1025P Ferm

Vielen Dank für den Kauf dieses Ferm Produkts. Hiermit haben Sie ein ausgezeichnetes Produkt erworben, dass von einem der führenden Lieferanten Europas geliefert wird.

Alle von Ferm an Sie gelieferten Produkte sind nach den höchsten Standards von Leistung und Sicherheit gefertigt. Teil unserer

Firmenphilosophie ist es auch, Ihnen einen ausgezeichneten Kundendienst anbieten zu können, der von unserer umfassenden Garantie unterstützt wird.

Wir hoffen, dass Sie viele Jahre Freude an diesem Produkt haben.

SICHERHEITSHINWEISE

ACHTUNG

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie die Bedienungsanleitung.

Das Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann zu einem Stromschlag, Feuer und/oder schweren Verletzungen führen.

Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur künftigen Bezugnahme auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Lesen Sie das Benutzerhandbuch.

Gefahr von Personenverletzungen.

Gefahr eines Stromschlags.

Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschädigt wird sowie bei der Reinigung und Wartung.

Tragen Sie eine Schutzbrille. Tragen Sie einen Gehörschutz.

Tragen Sie eine Staubmaske.

Schutzisoliert.

Entsorgen Sie das Produkt nicht in hierfür nicht vorgesehenen Abfallbehältern.

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

ZUSÄTZLICHE SICHERHEITSWARNHINWEISE FÜR STICHSÄGEN

- Bearbeiten Sie keine asbesthaltigen Materialien. Asbest wird als krebserregend eingestuft.

- Tragen Sie eine Schutzbrille, einen Gehörschutz und gegebenenfalls weitere Schutzausrüstung wie Sicherheitshandschuhe, Sicherheitsschuhe, usw.

- Entfernen Sie vor dem Gebrauch alle Nägel und sonstigen Metallgegenstände aus dem Werkstück.

- Vergewissern Sie sich, dass das Werkstück richtig gestützt bzw. fixiert ist.

- Verwenden Sie die Maschine nicht ohne Schutzvorrichtung.

- Überprüfen Sie das Sägeblatt vor jedem Gebrauch. Verwenden Sie keine verbogenen, gerissenen oder anderweitig beschädigten Sägeblätter.

- Vergewissern Sie sich, dass das Sägeblatt richtig angebracht ist.

- Verwenden Sie nur Sägeblätter, die für den Gebrauch mit der Maschine geeignet sind.

- Verwenden Sie nur Sägeblätter mit den richtigen Maßen.

- Verwenden Sie kein anderes Zubehör als Sägeblätter.

- Verwenden Sie keine aus HSS-Stahl bestehenden Sägeblätter.

- Verwenden Sie die Maschine nicht auf Werkstücken, bei denen eine maximale Sägetiefe erforderlich ist, die die maximale Sägetiefe des Sägeblatts überschreitet.

- Halten Sie die Maschine an den isolierten Grifflächen, falls die Gefahr besteht, dass das Sägeblatt versteckte Leitungen oder das Netzkabel berühren könnte. Falls das Sägeblatt einen spannungsführenden Draht berührt, können die freiliegenden Metallteile der Maschine ebenfalls spannungsführend werden. Gefahr eines Stromschlags.

- Lassen Sie die Maschine nach dem Anbringen des Sägeblatts in einem sicheren Bereich im

Leerlauf laufen. Vibriert die Maschine stark, schalten Sie sie sofort aus, ziehen Sie den Netzstecker aus der Steckdose und versuchen Sie, das Problem zu beheben.

- Seien Sie sich darüber im Klaren, dass das Sägeblatt nach dem Abschalten der Maschine noch etwas nachläuft. Versuchen Sie nicht, das Sägeblatt selbst zum Stillstand zu bekommen.

Rückschlag

Als Rückschlag wird die Auf- und Rückwärtsbewegung des Sägeblatts bezeichnet, wenn dieses unerwartet auf einen Gegenstand trifft. Halten Sie die Maschine beim Gebrauch sicher fest. Konzentrieren Sie sich auf die Arbeit.

Ein Rückschlag wird normalerweise verursacht durch:

• ein unbeabsichtigtes Berühren harter Gegenstände oder Materialien mit dem sich bewegenden Sägeblatt;
• ein stumpfes Sägeblatt;
• ein nicht richtig montiertes Sägeblatt;
• Sägearbeiten in einem vorherigen Schnitt;
• mangelnde Aufmerksamkeit bei der Arbeit;
• eine instabile Haltung.

Elektrische Sicherheit

Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild übereinstimmt.

• Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist.
• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme der Maschine geeignet sind und eine Mindestaderstärke von 1,5 mm² haben. Falls Sie eine Kabeltrommel verwenden, rollen Sie das Kabel immer vollständig ab.

TECHNISCHE DATEN

Netzspannung V\~ 230-240

Netzfrequenz Hz 50

Leistungsaufnahme W 750

Leerlaufgeschwindigkeit min -1 600 - 2.800

Max. Sägetiefe (Holz) mm 110

Max. Sägehub mm 20

Gehrungswinkel ° +45 - -45

Anzahl der Pendelhubpositionen 3+1

Gewicht kg 3,25

LÄRM UND VIBRATIONEN

Schalldruck (Lpa) dB(A) 89
Schallleistung (Lwa) dB(A) 100
Unsicherheitsfaktor (K) dB(A) 3
Vibrationen (Holz)	m/s2 8,87
Vibrationen (Metall)	m/s2 5,51
Unsicherheitsfaktor (K)	m/s2 1,5

Tragen Sie einen Gehörschutz.

Vibrationsstufe

Die im dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 62841 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

• die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm und organisieren Sie Ihren Arbeitsablauf

BESCHREIBUNG (ABB. A)

Ihre Pendelhubstichsäge wurde zum Sägen in Holz, Metall, Kunststoff, Keramik, Gummi, etc. in jeder benötigten Größe und jeder erforderlichen Form konstruiert.

1. Ein-/Aus-Schalter
2. Ausschaltsperre
3. Geschwindigkeitseinstellrad
4. Pendelhubschalter
5. Schutzvorrichtung
6. Sägeblatthalter
7. Sägeschuh
8. Sicherungsbolzen für Parallelführung
9. Staubabsauganschluss
10. Griff
11. Inbusschlüssel

MONTAGE

Schalten Sie die Maschine vor der Montage aus und ziehen Sie den Netzstecker aus der Steckdose.

Anbringen und Entfernen des Sägeblatts (Abb. B)

Die Wahl des benötigten Sägeblatts können Sie der Tabelle unten entnehmen.

Sägeblatt

Material

Grob Holz

Mittel Holz

Fein Stahl, Aluminium, Kunststoff

Sehr fein Holz (Kurven)

Versuchen Sie nicht, die Schutzvorrichtung von der Maschine zu entfernen.

Montage eines Sägeblatts

Abb. B

Das Gerät ist mit einem Schnellmontagesystem ausgestattet.

• Drehen Sie den Klemmring (13) des Sägeblatthalters so weit wie möglich nach links und halten ihn dort.
• Führen Sie das Sägeblatt in den Blatthalter ein.
  • Lassen Sie den Klemmring los.
• Überzeugen Sie sich beim Blattwechsel davon, dass der Blatthalter keine Materialtrümmer (wie Holz- oder Metallsplitter) aufweist.
• Überprüfen Sie vor der Benutzung immer, dass das Sägeblatt sicher befestigt ist.

Entfernen des Sägeblatts

• Drehen Sie den Klemmring des Sägeblatthalters so weit wie möglich nach links und halten ihn dort.
• Nehmen Sie das Sägeblatt von seinem Halter ab.
  • Lassen Sie den Klemmring los.

Anbringen und Entfernen der Parallelführung (Abb. C)

Die Parallelführung wird verwendet, um mit einem Mindestabstand von 16 cm an Kanten entlang zu sägen.

Anbringen

• Lockern Sie die Inbusschrauben (8) mit dem Inbusschlüssel (11).
• Setzen Sie die Parallelführung (16) in den Sägeschuh (7) ein.
• Stellen Sie die Parallelführung (16) auf die erforderliche Position.
• Ziehen Sie die Inbusschrauben (8) mit dem Inbusschlüssel (11) an.

Entfernen

• Lockern Sie die Inbusschrauben (8) mit dem Inbusschlüssel (11).
• Entfernen Sie die Parallelführung (16) vom Sägeschuh (7).
• Ziehen Sie die Inbusschrauben (8) mit dem Inbusschlüssel (11) an.

GEBRAUCH

Ein- und Ausschalten (Abb. A)

• Um die Maschine einzuschalten, drücken Sie auf den Ein-/Aus-Schalter (1).
• Um die Maschine auf Dauerbetrieb zu schalten, halten Sie Ein-/Aus-Schalter (1) gedrückt und drücken Sie gleichzeitig auf die Ausschaltspere (2).
• Um die Maschine auszuschalten, lassen Sie den Ein-/Aus-Schalter (1) los.

Einstellen der Sägegeschwindigkeit (Abb. A)

Das Geschwindigkeitseinstellrad wird zur Einstellung der Sägegeschwindigkeit verwendet. Das Geschwindigkeitseinstellrad kann auf 6 Positionen eingestellt werden. Die ideale Sägegeschwindigkeit hängt vom Profil und den Zähnen des Sägeblatts sowie vom zu bearbeitenden Material ab.

Stellen Sie die Sägegeschwindigkeit nicht während des Gebrauchs ein.

• Drehen Sie das Geschwindigkeitseinstellrad (3) auf die erforderliche Position.
• Verwenden Sie für harte Materialien ein Sägeblatt mit feinen Zähnen und wählen Sie eine niedrigere Geschwindigkeit.
• Verwenden Sie für weiche Materialien ein Sägeblatt mit groben Zähnen und wählen Sie eine höhere Geschwindigkeit.

Einstellung des Gehrungswinkels (Abb. D)

Der Gehrungswinkel ist zwischen -45^ und +45^ einstellbar.

Stellen Sie den Gehrungswinkel nicht während des Gebrauchs ein.

• Lockern Sie die Inbusschrauben (17) mit dem Inbusschlüssel (11).
• Schwenken Sie den Sägeschuh (7) in die erforderliche Position.
• Ziehen Sie die Inbusschrauben (17) mit dem Inbusschlüssel (11) an.

Verwendung des Pendelhubschalters (Abb. A)

Der Pendelhubschalter wird verwendet, um die Art und Weise einzustellen, in der die Zähne des Sägeblatts in das Material eingreifen.

Der Pendelhubschalter kann auf 4 Positionen eingestellt werden.

Stellen Sie die Pendelhubposition nicht während des Gebrauchs ein.

- Drehen Sie den Pendelhubschalter (4) je nach dem zu bearbeitenden Material in die entsprechende Position. Die Wahl der erforderlichen Position können Sie der Tabelle unten entnehmen.

Material	Pendelhubposition
Holz 1-3
Kunststoff 1
Aluminium 0-1
Stahl 0
Keramik 0
Gummi 0

Staubabsaugung (Abb. E)

• Stecken Sie den Staubabsaugadapter (18) in die Staubabsaugverbindung (9).
• Verbinden Sie den Schlauch eines Staubsaugers mit dem Staubabsaugadapter (18).

Ratschläge für optimale Arbeitsergebnisse

• Spannen Sie das Werkstück ein. Verwenden Sie für kleine Werkstücke eine Spannvorrichtung.
• Zeichnen Sie eine Linie, um die Richtung vorzugeben, in der das Sägeblatt geführt wird.
• Halten Sie die Maschine sicher am Griff fest.
• Stellen Sie die Sägegeschwindigkeit ein.
• Stellen Sie den Gehrungswinkel ein.
• Stellen Sie die Pendelhubposition ein.
• Schalten Sie die Maschine ein.

• Warten Sie, bis die Maschine ihre volle Geschwindigkeit erreicht hat.

• Setzen Sie den Sägeschuh auf das Werkstück.

• Bewegen Sie die Maschine langsam die vorgezeichnete Linie entlang, wobei Sie den Sägeschuh fest gegen das Werkstück drücken.
• Üben Sie nicht zu viel Druck auf die Maschine aus. Lassen Sie die Maschine die Arbeit verrichten.
• Schalten Sie die Maschine aus und warten Sie, bis sie vollkommen zum Stillstand gekommen ist, bevor Sie sie ablegen.

REINIGUNG UND WARTUNG

Schalten Sie die Maschine vor der Reinigung und Wartung immer aus und ziehen Sie den Netzstecker aus der Steckdose.

• Reinigen Sie das Gehäuse regelmäßig mit einem weichen Lappen.
• Halten Sie die Belüftungsschlitze staub- und schmutzfrei. Verwenden Sie gegebenenfalls einen weichen feuchten Lappen, um den Staub und Schmutz aus den Ventilationsschlitzen zu entfernen.
• Reinigen Sie regelmäßig das Sägeblatt, um Ungenauigkeiten beim Gebrauch zu vermeiden.
• Schmieren Sie regelmäßig die Führungsrolle.

Erneuerung der Sägeblatts (Abb. B)

Verschlissene oder beschädigte Sägeblätter müssen unverzüglich erneuert werden.

Verwenden Sie ausschließlich scharfe und unbeschädigte Sägeblätter.

• Um das alte Sägeblatt (14) zu entfernen, gehen Sie gemäß Beschreibung im Abschnitt „Anbringen und Entfernen des Sägeblatts“ vor.
• Um das neue Sägeblatt (14) anzubringen, gehen Sie gemäß Beschreibung im Abschnitt „Anbringen und Entfernen des Sägeblatts“ vor.

GARANTIE

Schlagen Sie in den beigefügten

Garantiebedingungen nach.

UMWELT

Entsorgung

Das Produkt, sein Zubehör sowie die Verpackung müssen für ein umweltfreundliches Recycling getrennt entsorgt werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronikschrott sowie der Einführung in das nationale Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltfreundlich entsorgt werden.
