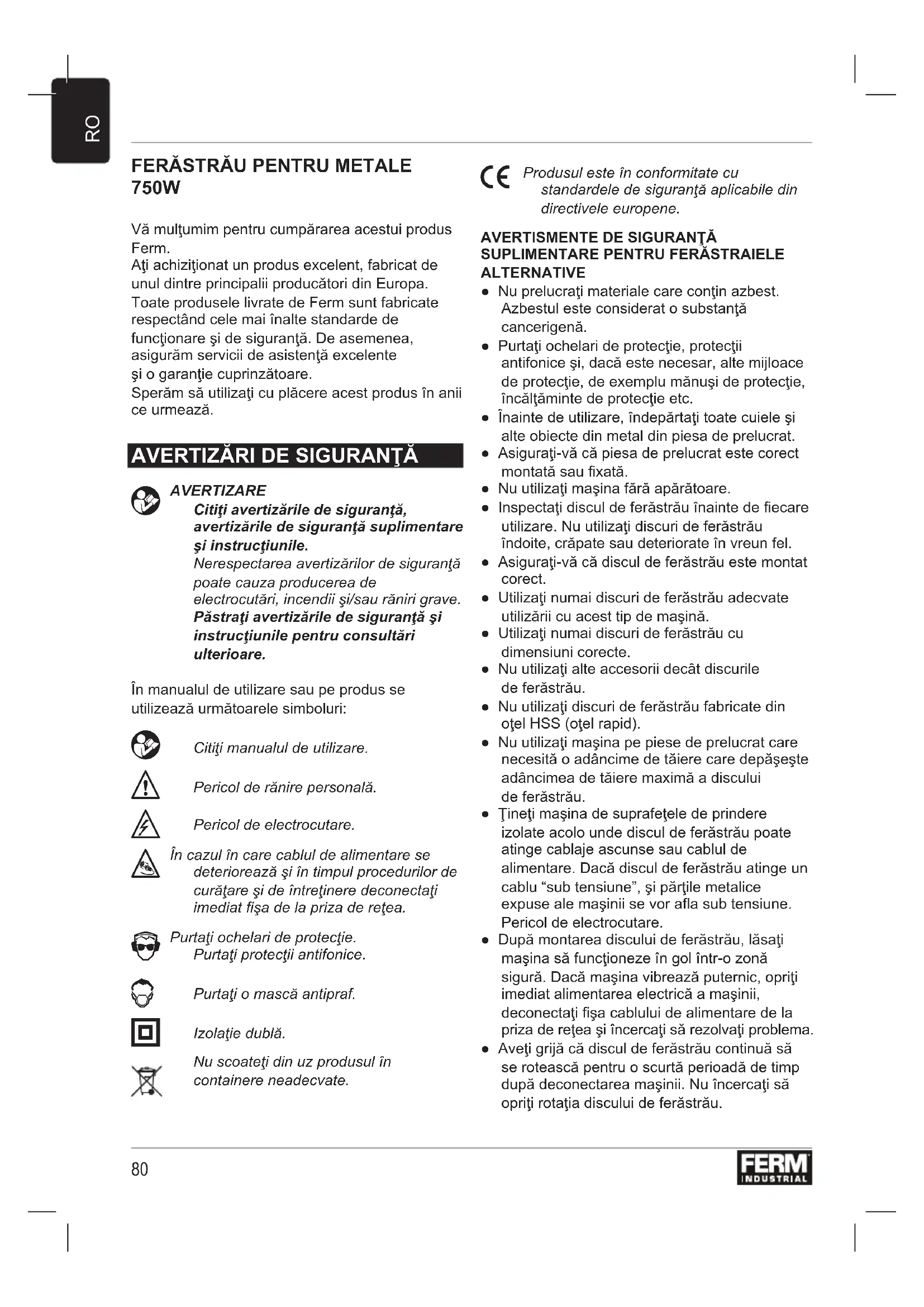

MANUAL DE UTILIZARE JSM1025P Ferm

750W Vă mulţumim pentru cumpărarea acestui produs Ferm. Aţi achiziţionat un produs excelent, fabricat de unul dintre principalii producători din Europa. Toate produsele livrate de Ferm sunt fabricate respectând cele mai înalte standarde de funcţionare şi de siguranţă. De asemenea, asigurăm servicii de asistenţă excelente şi o garanţie cuprinzătoare. Sperăm să utilizaţi cu plăcere acest produs în anii ce urmează.

AVERTIZARE Citiţi avertizările de siguranţă, avertizările de siguranţă suplimentare şi instrucţiunile. Nerespectarea avertizărilor de siguranţă poate cauza producerea de electrocutări, incendii şi/sau răniri grave. Păstraţi avertizările de siguranţă şi instrucţiunile pentru consultări ulterioare. În manualul de utilizare sau pe produs se utilizează următoarele simboluri:

Citiţi manualul de utilizare.

Pericol de rănire personală.

În cazul în care cablul de alimentare se deteriorează şi în timpul procedurilor de curăţare şi de întreţinere deconectaţi imediat şa de la priza de reţea.

Purtaţi ochelari de protecţie. Purtaţi protecţii antifonice.

Purtaţi o mască antipraf.

Izolaţie dublă. Nu scoateţi din uz produsul în containere neadecvate.

Produsul este în conformitate cu standardele de siguranţă aplicabile din directivele europene.

ALTERNATIVE ● Nu prelucraţi materiale care conţin azbest. Azbestul este considerat o substanţă cancerigenă. ● Purtaţi ochelari de protecţie, protecţii antifonice şi, dacă este necesar, alte mijloace de protecţie, de exemplu mănuşi de protecţie, încălţăminte de protecţie etc. ● Înainte de utilizare, îndepărtaţi toate cuiele şi alte obiecte din metal din piesa de prelucrat. ● Asiguraţi-vă că piesa de prelucrat este corect montată sau xată. ● Nu utilizaţi maşina fără apărătoare. ● Inspectaţi discul de ferăstrău înainte de ecare utilizare. Nu utilizaţi discuri de ferăstrău îndoite, crăpate sau deteriorate în vreun fel. ● Asiguraţi-vă că discul de ferăstrău este montat corect. ● Utilizaţi numai discuri de ferăstrău adecvate utilizării cu acest tip de maşină. ● Utilizaţi numai discuri de ferăstrău cu dimensiuni corecte. ● Nu utilizaţi alte accesorii decât discurile de ferăstrău. ● Nu utilizaţi discuri de ferăstrău fabricate din oţel HSS (oţel rapid). ● Nu utilizaţi maşina pe piese de prelucrat care necesită o adâncime de tăiere care depăşeşte adâncimea de tăiere maximă a discului de ferăstrău. ● Ţineţi maşina de suprafeţele de prindere izolate acolo unde discul de ferăstrău poate atinge cablaje ascunse sau cablul de alimentare. Dacă discul de ferăstrău atinge un cablu “sub tensiune”, şi părţile metalice expuse ale maşinii se vor aa sub tensiune. Pericol de electrocutare. ● După montarea discului de ferăstrău, lăsaţi maşina să funcţioneze în gol într-o zonă sigură. Dacă maşina vibrează puternic, opriţi imediat alimentarea electrică a maşinii, deconectaţi şa cablului de alimentare de la priza de reţea şi încercaţi să rezolvaţi problema. ● Aveţi grijă că discul de ferăstrău continuă să se rotească pentru o scurtă perioadă de timp după deconectarea maşinii. Nu încercaţi să opriţi rotaţia discului de ferăstrău.81

Reculul Reculul este mişcarea în sus şi înspre înapoi a discului de ferăstrău atunci când acesta atinge neaşteptat un obiect. Ţineţi maşina ferm în timpul utilizării. Fiţi concentrat numai asupra operaţiei pe care o efectuaţi. De obicei, reculul este cauzat de: - atingerea neintenţionată a unor obiecte sau materiale dure cu discul de ferăstrău în mişcare de rotaţie; - un disc de ferăstrău tocit; - un disc de ferăstrău montat incorect; - executarea unei acţiuni de tăiere într-o tăietură anterioară; - lipsa de atenţie la operaţia efectuată; - utilizarea maşinii dintr-o poziţie instabilă. Instrucţiuni de siguranţă privind alimentarea electrică

Vericaţi întotdeauna că tensiunea reţelei electrice de alimentare corespunde tensiunii de pe plăcuţa indicatoare a caracteristicilor tehnice. ● Nu utilizaţi maşina în cazul în care cablul de alimentare şi/sau şa acestuia sunt deteriorate. ● Utilizaţi numai cabluri prelungitoare corespunzătoare puterii nominale a maşinii şi cu o grosime minimă de 1,5 mm

Dacă utilizaţi un cablu prelungitor înfăşurat pe un tambur, desfăşuraţi complet cablul. DATE TEHNICE Tensiune reţea V~ 230-240 Frecvenţă reţea Hz 50 Putere de alimentare W 750 Viteză la funcţionare în gol min

Adâncime max. de tăiere (lemn) mm 110 Cursă max. de tăiere mm 20 Unghi de tăiere ° +45 - -45 Număr de poziţii de pendulă 3+1 Greutate kg 3,25

) dB(A) 89 Putere acustică (L

Purtaţi protecţii antifonice. Nivelul vibraţiilor Nivelul emisiilor de vibraţii menţionat pe spatele acestui manual de instrucţiuni a fost măsurat în conformitate cu un test standardizat precizat în EN 62841; poate folosit pentru a compara o sculă cu alta şi ca evaluare preliminară a expunerii la vibraţii atunci când folosiţi scula pentru aplicaţiile menţionate - utilizarea sculei pentru aplicaţii diferite sau cu accesorii diferite şi prost întreţinute poate creşte semnicativ nivelul de expunere - momentele în care scula este oprită sau când funcţionează dar nu execută nicio lucrare, pot reduce semnicativ nivelul de expunere Protejaţi-vă împotriva efectelor vibraţiilor prin întreţinerea sculei şi a accesoriilor sale, păstrând mâinile calde şi organizând procesele de lucru DESCRIERE (FIG. A) Ferăstrăul alternativ pendular este proiectat pentru debitarea lemnului, a metalului, a materialului plastic, a materialelor ceramice, a cauciucului etc. la orice dimensiune şi în orice formă necesară.

1. Întrerupător pornit/oprit

4. Întrerupător pentru acţiunea de pendulă

6. Suport pentru discul de ferăstrău

7. Talpă de ferăstrău

8. Şurub de blocare pentru rigla de ghidare

Înainte de asamblare, opriţi alimentarea electrică a maşinii şi deconectaţi şa cablului de alimentare de la priza de reţea.82

Montarea şi îndepărtarea discului de ferăstrău (g. B) Consultaţi tabelul de mai jos pentru selectarea discului de ferăstrău necesar. Disc de ferăstrău Material Rugos Lemn Mediu Lemn Fin Oţel, aluminiu, material plastic Foarte n Lemn (curbe)

Nu încercaţi îndepărtarea apărătorii de pe maşină. Montarea lamei de ferăstrău Fig. B Maşina este echipată cu un sistem de prindere rapid.

• Rotiţi inelul de xare (13) a lamei către stânga, până la refuz, şi ţineţi-l în poziţia respectivă.

• Introduceţi o lamă de ferăstrău în suportul lamei.

• Eliberaţi inelul de xare.

• Aveţi grijă ca la schimbarea lamei, suportul acestuia să e curat, fără aşchii (cum ar aşchiile de lemn sau de metal).

• Înainte să treceţi la utilizarea maşinii, vericaţi xarea sigură a lamei. Demontarea lamei de ferăstrău

• Rotiţi inelul de xare a lamei către stânga, până la refuz, şi ţineţi-l în poziţia respectivă.

• Scoateţi lama din suport.

• Eliberaţi inelul de xare. Montarea şi îndepărtarea riglei de ghidare paralelă (g. C) Rigla de ghidare paralelă este utilizată pentru debitarea de-a lungul marginilor la o distanţă maximă de 16 cm. Montarea

• Slăbiţi şuruburile Allen (8) utilizând cheia Allen (11).

• Introduceţi rigla de ghidare paralelă (16) în talpa de ferăstrău (7).

• Setaţi rigla de ghidare paralelă (16) la poziţia necesară.

• Strângeţi şuruburile Allen (8) utilizând cheia Allen (11). Îndepărtarea

• Slăbiţi şuruburile Allen (8) utilizând cheia Allen (11).

• Îndepărtaţi rigla de ghidare paralelă (16) din talpa de ferăstrău (7).

• Strângeţi şuruburile Allen (8) utilizând cheia Allen (11). UTILIZARE Pornirea/oprirea maşinii (g. A) ● Pentru pornirea maşinii, apăsaţi pe întrerupătorul pornit/oprit (1). ● Pentru punerea maşinii în funcţiune în modul continuu, ţineţi apăsat întrerupătorul pornit/ oprit (1) şi apăsaţi în acelaşi timp pe butonul de blocare (2). ● Pentru a opri maşina, eliberaţi întrerupătorul pornit/oprit (1). Fixarea vitezei de tăiere (g. A) Rotiţa de reglare a vitezei este utilizată pentru xarea vitezei de tăiere. Rotiţa de reglare a vitezei poate setată la 6 poziţii. Viteza de tăiere ideală diferă în funcţie de prol şi de dinţii discului de ferăstrău şi de materialul de prelucrat.

Nu xaţi viteza de tăiere în timpul utilizării maşinii. ● Învârtiţi rotiţa de reglare a vitezei (3) la poziţia dorită. ● Pentru materiale dure, utilizaţi un disc de ferăstrău cu dinţi ni şi selectaţi o viteză inferioară. ● Pentru materiale moi, utilizaţi un disc de ferăstrău cu dinţi aspri şi selectaţi o viteză superioară. Fixarea unghiului de tăiere (g. D) Unghiul de tăiere variază între -45° şi +45°.

Nu xaţi unghiul de tăiere în timpul utilizării maşinii. ● Slăbiţi şuruburile Allen (17) utilizând cheia Allen (11). ● Înclinaţi talpa de ferăstrău (7) în poziţia necesară. ● Strângeţi şuruburile Allen (17) utilizând cheia Allen (11).83

Utilizarea întrerupătorului pentru acţiunea de pendulă (g. A) Întrerupătorul pentru acţiunea de pendulă este utilizat pentru xarea modului în care dinţii discului de ferăstrău apucă materialul. Întrerupătorul pentru acţiunea de pendulă poate setat la 4 poziţii.

Nu xaţi poziţia de pendulă în timpul utilizării maşinii. ● Rotiţi întrerupătorul pentru acţiunea de pendulă (4) la poziţia necesară în conformitate cu materialul de prelucrat. Consultaţi tabelul de mai jos pentru selectarea poziţiei necesare. Material Poziţie de pendulă Lemn 1-3 Material plastic 1 Aluminiu 0-1 Oţel 0 Ceramică 0 Cauciuc 0 Aspirarea prafului (g. E) ● Introduceţi adaptorul de evacuare a prafului (18) în racordul de evacuare a prafului (9). ● Conectaţi furtunul dispozitivului de aspirare la adaptorul de evacuare a prafului (18). Sfaturi pentru utilizare optimă ● Fixaţi piesa de prelucrat. Utilizaţi un dispozitiv de xare pentru piese de prelucrat mici. ● Trasaţi o linie pentru a deni direcţia de ghidare a discului de ferăstrău. ● Ţineţi ferm maşina de mâner. ● Fixaţi viteza de tăiere. ● Fixaţi unghiul de tăiere. ● Fixaţi poziţia de pendulă. ● Porniţi maşina. ● Aşteptaţi până când discurile se rotesc la viteza nominală. ● Amplasaţi talpa de ferăstrău pe piesa de prelucrat. ● Deplasaţi încet maşina de-a lungul liniei pretrasate apăsând ferm talpa de ferăstrău pe piesa de prelucrat. ● Nu aplicaţi o presiune excesivă asupra maşinii. Lăsaţi maşina să-şi facă treaba. ● Opriţi maşina şi aşteptaţi oprirea completă a discurilor înainte de a pune jos maşina.

Înainte de curăţare şi întreţinere, opriţi alimentarea electrică a maşinii şi deconectaţi şa cablului de alimentare de la priza de reţea. ● Curăţaţi periodic carcasa cu o cârpă moale. ● Curăţaţi deschiderile pentru ventilare de praf şi murdărie. Dacă este necesar, utilizaţi o cârpă umedă pentru a îndepărta praful şi murdăria din deschiderile pentru ventilare. ● Curăţaţi periodic discul de ferăstrău pentru a evita impreciziile în timpul utilizării. ● Gresaţi regulat rola de ghidare. Înlocuirea discului de ferăstrău (g. B) Discurile de ferăstrău uzate sau deteriorate trebuie înlocuite imediat.

Utilizaţi doar discuri de ferăstrău ascuţite şi nedeteriorate. ● Pentru îndepărtarea discului de ferăstrău vechi (14), procedaţi după cum este descris în secţiunea „Montarea şi îndepărtarea discului de ferăstrău“. ● Pentru montarea discului de ferăstrău nou (14), procedaţi după cum este descris în secţiunea „Montarea şi îndepărtarea discului de ferăstrău“. GARANŢIE Consultaţi termenii garanţiei incluse. MEDIU Scoaterea din uz Produsul, accesoriile şi ambalajul trebuie sortate pentru reciclare ecologică. Numai pentru ţările din CE Nu aruncaţi echipamentele acţionate electric împreună cu gunoiul menajer. Conform Indicaţiei europene 2012/19/EU pentru echipamente electrice şi electronice uzate şi a implementării sale la nivel naţional, echipamentele acţionate electric scoase din uz trebuie colectate separat şi evacuate într-o manieră ecologică.84
