MANUALE UTENTE JSM1025P Ferm

Muy fino Madera (curvas)

Grazie per aver acquistato questo prodotto Ferm. Con questo acquisto lei è entrato in possesso di un prodotto di qualità eccellente, distribuito da uno dei principali fornitori in Europa.

Tutti i prodotti distribuiti da Ferm sono realizzati in conformità con i più rigidi standard in materia di sicurezza e prestazioni. È nostra filosofia offrire al cliente un servizio di assistenza di eccellente livello, supportato da una garanzia completa. Ci auguriamo che apprezzerà l'uso di questo prodotto per molti anni a venire.

AVVISI DI SICUREZZA

AVVISO

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni.

La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni.

Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultazioni.

I seguenti simboli sono utilizzati nel presente manuale utente o sul prodotto:

Leggere il manuale utente.

Pericolo di lesioni personali.

Pericolo di scosse elettriche.

Disconnettere immediatamente la spina di alimentazione dalla rete elettrica qualora il cavo di alimentazione risulti danneggiato e durante ogni operazione di pulitura e manutenzione.

Indossare occhiali di protezione. Indossare protezioni per l'udito.

Indossare una mascherina anti-polvere.

Doppio isolamento.

Non smaltire il prodotto in contenitori non idonei.

Il prodotto è conforme agli standard pertinenti in materia di sicurezza previsti dalla legislazione Europea.

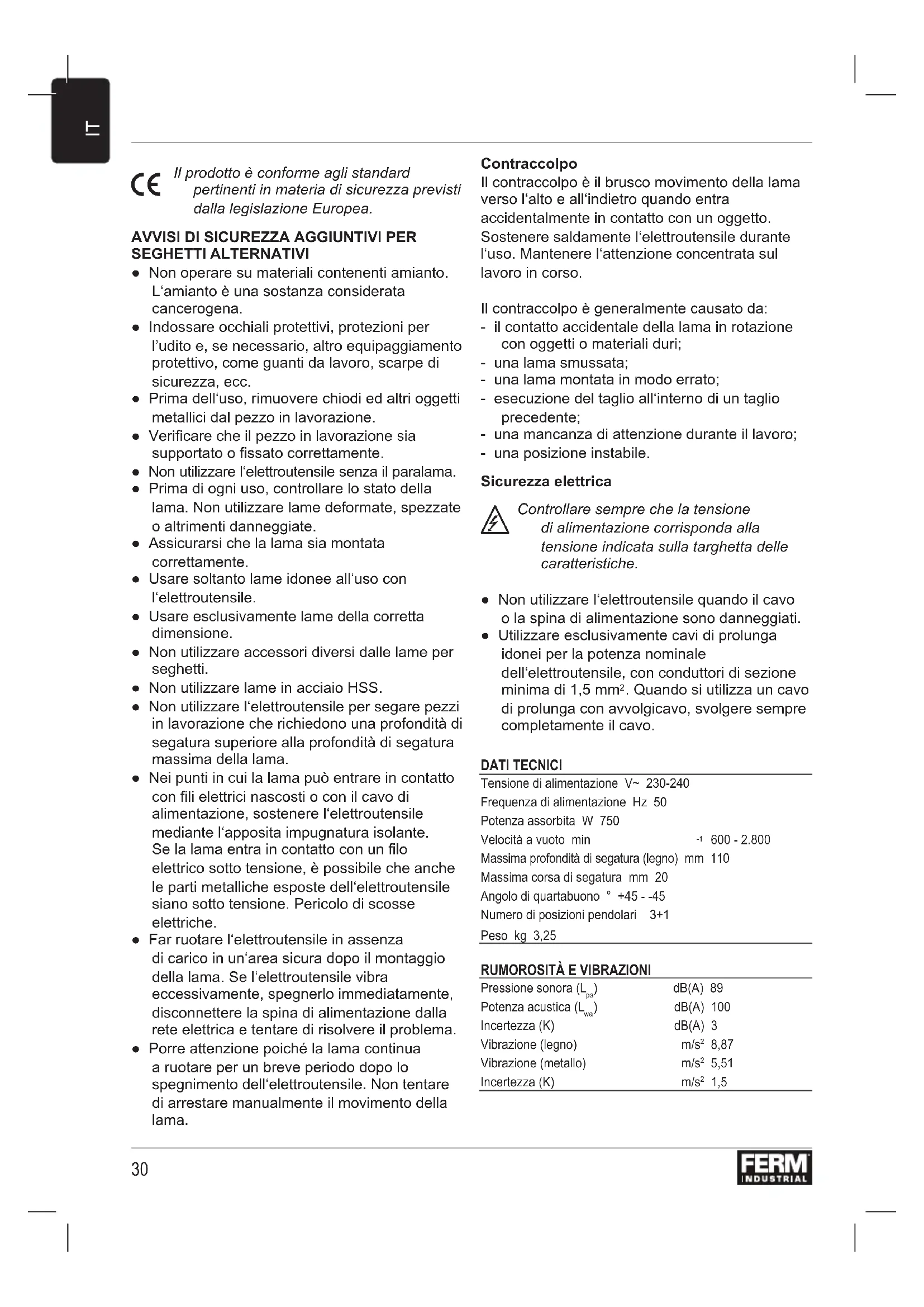

AVVISI DI SICUREZZA AGGIUNTIVI PER SEGHETTI ALTERNATIVI

• Non operare su materiali contenenti amianto. L'amianto è una sostanza considerata cancerogena.
• Indossare occhiali protettivi, protezioni per l'udito e, se necessario, altro equipaggiamento protettivo, come guanti da lavoro, scarpe di sicurezza, ecc.
• Prima dell'uso, rimuovere chiodi ed altri oggetti metallici dal pezzo in lavorazione.
• Verificare che il pezzo in lavorazione sia supportato o fissato correttamente.
• Non utilizzare l'elettroutensile senza il paralama.
• Prima di ogni uso, controllare lo stato della lama. Non utilizzare lame deformate, spezzate o altrimenti danneggiate.
• Assicurarsi che la lama sia montata correttamente.
• Usare soltanto lame idonee all'uso con l'elettroutensile.
• Usare esclusivamente lame della corretta dimensione.
• Non utilizzare accessori diversi dalle lame per seghetti.
  • Non utilizzare lame in acciaio HSS.
• Non utilizzare l'elettroutensile per segare pezzi in lavorazione che richiedono una profondità di segatura superiore alla profondità di segatura massima della lama.
• Nei punti in cui la lama può entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione, sostenere l'elettroutensile mediante l'apposita impugnatura isolante. Se la lama entra in contatto con un filo elettrico sotto tensione, è possibile che anche le parti metalliche esposte dell'elettroutensile siano sotto tensione. Pericolo di scosse elettriche.
• Far ruotare l'elettroutensile in assenza di carico in un'area sicura dopo il montaggio della lama. Se l'elettroutensile vibra eccessivamente, spegnerlo immediatamente, disconnettere la spina di alimentazione dalla rete elettrica e tentare di risolvere il problema.
• Porre attenzione poiché la lama continua a ruotare per un breve periodo dopo lo spegnimento dell'elettroutensile. Non tentare di arrestare manualmente il movimento della lama.

Contraccolpo

Il contraccolpo è il brusco movimento della lama verso l'alto e all'indietro quando entra accidentalmente in contatto con un oggetto.

Sostenere saldamente l'elettroutensile durante l'uso. Mantenere l'attenzione concentrata sul lavoro in corso.

Il contraccolpo è generalmente causato da:

• il contatto accidentale della lama in rotazione con oggetti o materiali duri;
• una lama smussata;
• una lama montata in modo errato;
• esecuzione del taglio all'interno di un taglio precedente;
• una mancanza di attenzione durante il lavoro;
• una posizione instabile.

Sicurezza elettrica

Controllare sempre che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche.

• Non utilizzare l'elettroutensile quando il cavo o la spina di alimentazione sono danneggiati.
• Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell'elettroutensile, con conduttori di sezione minima di 1,5 mm². Quando si utilizza un cavo di prolunga con avvolgicavo, svolgere sempre completamente il cavo.

DATI TECNICI

Tensione di alimentazione V\~ 230-240

Frequenza di alimentazione Hz 50

Potenza assorbita W 750

Velocità a vuoto min -1 600 - 2.800

Massima profondità di segatura (legno) mm 110

Massima corsa di segatura mm 20

Angolo di quartabuono ° +45 - -45

Numero di posizioni pendolari 3+1

Peso kg 3,25

RUMOROSITÀ E VIBRAZIONI

Pressione sonora ( L_pa )	dB(A) 89
Potenza acustica ( L_wa )	dB(A) 100
Incertezza (K)	dB(A) 3
Vibrazione (legno)	m/s ^2 8,87
Vibrazione (metallo)	m/s ^2 5,51
Incertezza (K)	m/s ^2 1,5

Indossare protezioni per l'udito.

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicato sul retro di questo manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 62841; questo valore può essere utilizzato per mettere a confronto un l'utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate

• se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente
• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro

DESCRIZIONE (FIG. A)

Il seghetto alternativo con movimento pendolare è stato progettato per segare legno, metallo, plastica, ceramica, gomma ecc. in qualsiasi dimensione e forma.

1. Interruttore on/off
2. Pulsante di blocco
3. Selettore di regolazione della velocità
4. Interruttore del movimento pendolare
5. Paralama
6. Portalama
7. Scarpa della sega
8. Bullone di bloccaggio della guida parallela
9. Raccordo di estrazione della polvere
10. Impugnatura
11. Chiave a brugola

MONTAGGIO

Prima del montaggio, spegnere sempre l'elettroutensile e disconnettere la spina di alimentazione dalla rete elettrica.

Montaggio e rimozione della lama (fig. B)

Per scegliere la lama necessaria fare riferimento alla tabella riportata sotto.

Lama

Materiale

Grezzo Legno

Medio Legno

Fine Acciaio, alluminio, plastica

Molto sottile Legno (si curva)

Non tentare di rimuovere il paralama dall'elettroutensile.

Inserimento della lama della sega Fig. B

La macchina è munita di un sistema di installazione rapida.

• Ruotare l'anello di fissaggio (13) del supporto ella lama della sega il più possibile a sinistra e tenerlo lì.
• Posizionare la lama della sega nel supporto della lama.
• Lasciar andare l'anello di fissaggio.
• Assicurarsi durante la sostituzione della lama della sega che il supporto della lama sia privo di detriti di materiale (come schegge di legno o metallo).
• Prima dell'uso, controllare sempre che la lama della sega sia saldamente fissata.

Rimozione della lama della sega

• Ruotare l'anello di fissaggio del supporto della lama della sega il più possibile a sinistra e tenerlo lì.
• Togliere la lama della sega dal suo supporto.
• Lasciar andare l'anello di fissaggio.

Montaggio e rimozione della guida parallela (fig. C)

La guida parallela consente di eseguire tagli lungo i bordi a una distanza massima di 16 cm.

Montaggio

• Utilizzando la chiave a brugola (11) allentare le viti a brugola (8).
• Inserire la guida parallela (16) nella scarpa della sega (7).
• Impostare la guida parallela (16) sulla posizione desiderata.
• Utilizzando la chiave a brugola (11) serrare le viti a brugola (8).

Rimozione

• Utilizzando la chiave a brugola (11) allentare le viti a brugola (8).
• Rimuovere la guida parallela (16) dalla scarpa della sega (7).

- Utilizzando la chiave a brugola (11) serrare le viti a brugola (8).

USO

Accensione e spegnimento (fig. A)

• Per accendere l'elettrodomestico, premere l'interruttore on/off (accensione/spegnimento) (1).
• Per commutare l'elettroutensile sulla modalità continua, mantenere premuto il pulsante on/off (accensione/spegnimento) (1) e contemporaneamente premere il pulsante di blocco (2).
• Per spegnere la macchina, rilasciare l'interruttore on/off (1).

Impostazione della velocità di segatura (fig. A)

Il selettore di regolazione della velocità consente di impostare la velocità di segatura. Il selettore di regolazione della velocità è impostabile su 6 posizioni. La velocità di segatura ideale dipende dal profilo e dal tipo di denti della lama e dal materiale da lavorare.

Non impostare la velocità di segatura durante l'uso.

• Ruotare il selettore di regolazione della velocità (3) nella posizione desiderata.
• Per segare materiali duri, utilizzare una lama a denti fini e selezionare la velocità più bassa.
• Per segare materiali teneri, utilizzare una lama a denti grossi e selezionare la velocità più alta.

Impostazione dell'angolo di quartabuono (fig. D)

L'angolo di quartabuono è regolabile tra -45° e +45°.

Non impostare l'angolo di quartabuono durante l'uso.

• Utilizzando la chiave a brugola (11) allentare le viti a testa con cava (17).
• Inclinare la scarpa della sega (7) nella posizione desiderata.
• Utilizzando la chiave a brugola (11) serrare le viti a testa con cava (17).

Uso del commutatore del movimento pendolare (fig. A)

Il commutatore del movimento pendolare consente di impostare il modo in cui i denti della lama fanno presa sul materiale. Il commutatore del movimento pendolare è impostabile su 4 posizioni.

Non impostare la posizione del commutatore pendolare durante l'uso.

- Ruotare il commutatore del movimento pendolare (4) nella posizione necessaria in base al materiale da lavorare. Per selezionare la posizione necessaria fare riferimento alla tabella riportata sotto.

Materiale Posizione pendolare

Legno 1-3

Plastica 1

Alluminio 0-1

Acciaio 0

Ceramica 0

Gomma 0

Aspirazione della polvere (fig. E)

• Inserire l'adattatore per l'estrazione delle polveri (18) nel relativo raccordo (9).
• Collegare il flessibile di un aspirapolvere all'adattatore di estrazione delle polveri (18).

Suggerimenti per un uso ottimale

• Bloccare il pezzo in lavorazione. Utilizzare un dispositivo di bloccaggio per eseguire tagli su piccoli pezzi.
• Tracciare una linea per definire la direzione in cui muovere la lama.
• Tenere saldamente l'elettroutensile mediante l'impugnatura.

- Impostare la velocità di segatura.

- Impostare l'angolo di quartabuono.

- Impostare la posizione pendolare.

- Accendere l'elettroutensile.

- Attendere finché l'elettroutensile non ha raggiunto la massima velocità.

- Posizionare la scarpa della sega sul pezzo in lavorazione.

- Muovere lentamente l'elettroutensile lungo la linea tracciata precedentemente, premendo saldamente la scarpa della sega contro il pezzo in lavorazione.

- Non esercitare una pressione eccessiva sull'elettroutensile. Lasciare che l'elettroutensile effettui il lavoro di taglio.

- Prima di appoggiare l'elettroutensile, spegnerlo e attendere che si arresti completamente.

PULIZIA E MANUTENZIONE

Prima di ogni operazione di pulizia e manutenzione, spegnere sempre l'elettroutensile e disconnettere la spina di alimentazione dalla rete elettrica.

• Pulire regolarmente l'involucro con un panno morbido.
• Mantenere le feritoie di ventilazione pulite e libere da polvere e sporco. Se necessario, utilizzare un panno morbido inumidito per rimuovere polvere e sporco dalle feritoie di ventilazione.
• Pulire regolarmente la lama per evitare imprecisioni durante l'uso.
• Lubrificare regolarmente il rullo di guida.

Sostituzione della lama (fig. B)

Le lame usurate o danneggiate devono essere sostituite immediatamente.

Utilizzare esclusivamente lame affiliate e non danneggiate.

• Per rimuovere la vecchia lama (14), procedere come descritto nella sezione „Montaggio e rimozione della lama“.
• Per montare la nuova lama (14), procedere come descritto nella sezione „Montaggio e rimozione della lama“.

GARANZIA

Consultare i termini e le condizioni della garanzia allegata.

AMBIENTE

Smaltimento

Il prodotto, gli accessori e l'imballaggio devono essere raccolti separatamente per un riciclaggio ecocompatibile.

Soltanto per paesi CE.

Non smaltire gli elettroutensili nei contenitori per rifiuti domestici. Ai sensi della Direttiva 2012/19/EU del Parlamento europeo in materia di Rifiuti da apparecchiature elettriche ed elettroniche e della relativa attuazione nell'ambito della legislazione nazionale, gli elettroutensili inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecocompatibile.
