BRUKSANVISNING JSM1025P Ferm

Takk for at du har kjøpt dette produktet fra Ferm. Du har nå et fremragende produkt fra en av Europas ledende leverandører. Alle produkter fra Ferm produserer i samsvar med de høyeste standarder for ytelse og sikkerhet. Som en del av vår filosofi yter vi fremragende kundeservice og gir en omfattende garanti. Vi håper du vil ha glede av dette produktet i mange år.

SIKKERHETSADVARSLER

ADVARSEL

Les de medfølgende sikkerhetsadvarslene, tilleggsadvarslene og instruksjonene. Hvis du ikke følger sikkerhetsadvarslene og instruksjonene kan dette føre til elektriske støt, brann og/eller alvorlige skader. Ta vare på sikkerhetsadvarslene og instruksjonene for fremtidige oppslag.

Følgende symboler finnes i håndboken eller på produktet:

Les brukerhåndboken.

Risiko for personskade.

Risiko for elektrisk støt.

Trekk øyeblikkelig støpslet ut av stikkontakten hvis ledningen skades og när du utfører rengjøring eller vedlikehold.

Bruk vernebriller. Bruk hørselsvern.

Bruk støvmaske.

Dobbeltisolert.

Produktet oppfyller gjeldende sikkerhetskrav i EU-direktivene.

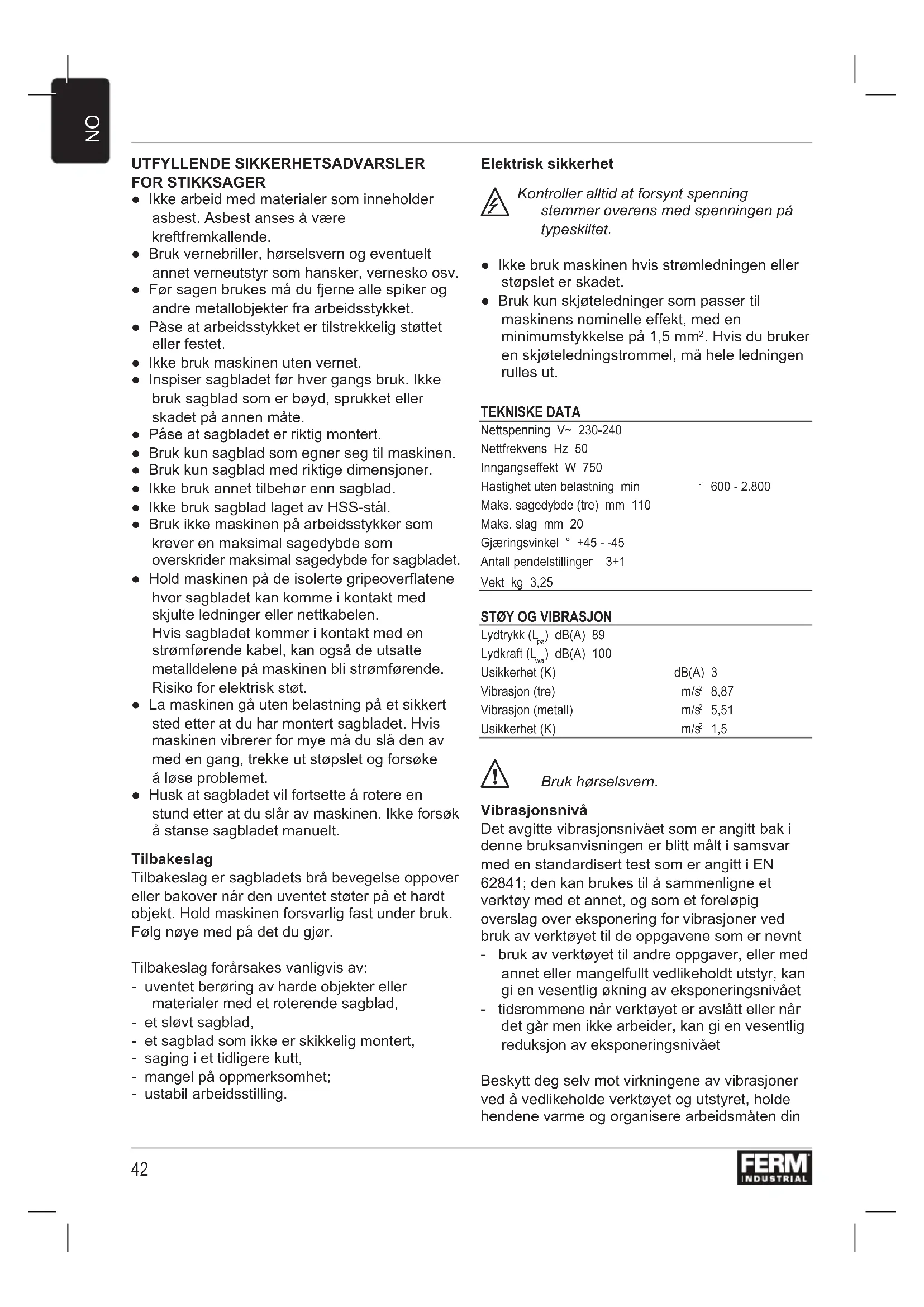

UTFYLLENDE SIKKERHETSADVARSLER FOR STIKKSAGER

• Ikke arbeid med materialer som inneholder asbest. Asbest anses å være kreftfremkallende.
• Bruk vernebriller, hørselsvern og eventuelt annet verneutstyr som hansker, vernesko osv.
• Før sagen brukes må du fjerne alle spiker og andre metallobjekter fra arbeidsstykket.
• Påse at arbeidsstykket er tilstrekkelig støttet eller festet.
• Ikke bruk maskinen uten vernet.
• Inspiser sagbladet før hver gangs bruk. Ikke bruk sagblad som er bøyd, sprukket eller skadet på annen måte.
• Påse at sagbladet er riktig montert.
• Bruk kun sagblad som egner seg til maskinen.
• Bruk kun sagblad med riktige dimensjoner.
• Ikke bruk annet tilbehør enn sagblad.
• Ikke bruk sagblad laget av HSS-stål.
• Bruk ikke maskinen på arbeidsstykker som krever en maksimal sagedybde som overskrider maksimal sagedybde for sagbladet.
• Hold maskinen på de isolerte gripeoverflatene hvor sagbladet kan komme i kontakt med skjulte ledninger eller nettkabelen. Hvis sagbladet kommer i kontakt med en strømførende kabel, kan også de utsatte metalldelene på maskinen bli strømførende. Risiko for elektrisk støt.
• La maskinen gå uten belastning på et sikkert sted etter at du har montert sagbladet. Hvis maskinen vibrerer for mye må du slå den av med en gang, trekke ut støpslet og forsøke å løse problemet.
• Husk at sagbladet vil fortsette å rotere en stund etter at du slår av maskinen. Ikke forsøk å stanse sagbladet manuelt.

Tilbakeslag

Tilbakeslag er sagbladets brå bevegelse oppover eller bakover när den uventet støter på et hardt objekt. Hold maskinen forsvarlig fast under bruk. Følg nøye med på det du gjør.

Tilbakeslag forårsakes vanligvis av:

• uventet berøring av harde objekter eller materialer med et roterende sagblad,
• et sløvt sagblad,
• et sagblad som ikke er skikkelig montert,
• saging i et tidligere kutt,
• mangel på oppmerksomhet;
• ustabil arbeidsstilling.

Elektrisk sikkerhet

Kontroller alltid at forsynt spenning stemmer overens med spenningen på typeskiltet.

• Ikke bruk maskinen hvis strømledningen eller støpslet er skadet.
• Bruk kun skjøteledninger som passer til maskinens nominelle effekt, med en minimumstykkelse på 1,5 mm². Hvis du bruker en skjøteledningstrommel, må hele ledningen rulles ut.

TEKNISKE DATA

Nettspenning V~ 230-240
Nettfrekvens Hz 50
Inngangseffekt W 750
Hastighet uten belastning min	^-1 600 - 2.800
Maks. sagedybde (tre) mm 110
Maks. slag mm 20
Gjæringsvinkel ° +45 - -45
Antall pendelstillinger 3+1
Vekt kg 3,25

ST∅Y OG VIBRASJON

Lydtrykk ( L_pa ) dB(A) 89
Lydkraft ( L_wa ) dB(A) 100
Usikkerhet (K)	dB(A) 3
Vibrasjon (tre)	m/s ^2 8,87
Vibrasjon (metall)	m/s ^2 5,51
Usikkerhet (K)	m/s ^2 1,5

Bruk hørselsvern.

Vibrasjonsnivå

Det avgitte vibrasjonsnivået som er angitt bak i denne bruksanvisningen er blitt målt i samsvar med en standardisert test som er angitt i EN 62841; den kan brukes til å sammenligne et verktøy med et annet, og som et foreløpig overslag over eksponering for vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt

• bruk av verktøyet til andre oppgaver, eller med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig økning av eksponeringsnivået
• tidsrommene när verktøyet er avslått eller när det går men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivået

Beskytt deg selv mot virkningene av vibrasjoner ved å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din

BESKRIVELSE (FIG. A)

Din pendelstikksag er beregnet på å sage tre, metall, plast, leirgods, gummi etc. til enhver ønsket størrelse og i enhver ønsket form.

1. På/av-bryter
2. Låseknapp
3. Hjul for hastighetsregulering
4. Pendelbryter
5. Vern
6. Sagbladholder
7. Fotplate
8. Låsebolt for parallellanlegget
9. Støvavsugkobling
10. Håndtak
11. Umbraconøkkel

MONTERING

Før montering må maskinen alltid slås av og støpslet må trekkes ut.

Montering og fjerning av sagbladet (fig. B)

Se tabellen nedenfor for å velge ønsket sagblad.

Sagblad	Materiale
Grov Tre
Medium Tre
Fint Stål, aluminium, plast
Svært fint Tre (buer)

Forsøk ikke å fjerne vernet fra maskinen.

Montere et sagblad

Fig. B

Montering og fjerning av parallellanlegget (fig. C)

Parallellanlegget brukes til å sage langs kanter med en maksimal avstand på 16 cm. Montering

• Løsne umbracoskruene (8) ved bruk av umbraconøkkelen (11).
• Sett parallellanlegget (16) inn i fotplaten (7).
• Still inn parallellanlegget (16) i ønsket stilling.
• Fest umbracoskruene (8) ved bruk av umbraconøkkelen (11).

Fjerning

• Løsne umbracoskruene (8) ved bruk av umbraconøkkelen (11).
  • Fjerne parallellanlegget (16) fra fotplaten (7).
• Fest umbracoskruene (8) ved bruk av umbraconøkkelen (11).

BRUK

Slå på og av (fig. A)

• For å slå på maskinen trykker du på/av-bryteren (1).
• For å slå maskinen på til sammenhengende modus, holder du på/av-bryteren (1) inne samtidig som du trykker på låseknappen (2).
• For å slå av maskinen slipper du på/av-bryteren (1).

Innstilling av sagehastigheten (fig. A)

Hjulet for hastighetsregulering brukes for å stille inn sagehastighet. Hjulet for hastighetsregulering kan stilles inn i 6 stillinger. Ideell sagehastighet avhenger av profilen og tennene på sagbladet og på materialet det skal arbeides i.

Ikke juster sagehastighet under bruk.

• Vri hjulet for hastighetsregulering (3) til ønsket stilling.
• For harde materialer, bruk et sagblad med fine tenner og velg lav hastighet.
• For myke materialer, bruk et sagblad med grove tenner og velg en høyere hastighet.

Innstilling av gjæringsvinkelen (fig. D)

Gjæringsvinkelen kan variere mellom -45° og +45°.

Ikke juster gjæringsvinkelen under bruk.

• Løsne umbracoskruene (17) ved bruk av umbraconøkkelen (11).
• Tipp fotplaten (7) til ønsket stilling.
• Fest umbracoskruene (17) ved bruk av umbraconøkkelen (11).

Bruk av pendelbryteren (fig. A)

Pendelbryteren brukes for å stille inn måten tennene på sagbladet griper tak i materialet på. Pendelbryteren kan stilles inn i 4 stillinger.

Ikke juster pendelstillingen under bruk.

- Vri pendelbryteren (4) til ønsket stilling i henhold til materialet som det skal arbeides i. Se tabellen nedenfor for å velge ønsket stilling.

Materiale	Pendelstilling
Tre 1-3
Plast 1
Aluminium 0-1
Stål 0
Leirgods 0
Gummi 0

Støvavsug (fig. E)

• Sett adapteren (18) inn i støvavsugskoblingen (9).
• Koble støvsugerslangen til støvavsugsadapteren (18).

Tips for optimal bruk

• Klem fast arbeidsstykket. Bruk en klemme for små arbeidsstykker.
• Tegn opp en linje for å definere retningen du skal styre sagbladet etter.
• Hold maskinen stødig i håndtaket.
  • Still inn sagehastighet.
• Still inn gjæringsvinkel.
  • Still inn pendelstillingen.
• Slå på maskinen.
• Vent til maskinen har nädd full hastighet.
• Plasser fotplaten på arbeidsstykket.
• Beveg maskinen sakte langs de opptegnede strekene mens du trykker fotplaten fast inn mot arbeidsstykket.
• Ikke legg for mye trykk på maskinen. La maskinen gjøre arbeidet.

• Slå av maskinen og vent til maskinen står helt stille før du setter maskinen ned.

• Maskinhuset må rengjøres jevnlig med en klut.

• Hold ventilasjonsåpningene fri for støv og skitt. Om nødvendig bruker du en myk, fuktig klut til å fjerne støv fra ventilasjonsåpningene.
• Rengjør sagbladene med jevne mellomrom for å unngå unøyaktigheter under bruk.
• Smør styrevalsen regelmessig.

Utskifting av sagbladet (fig. B)

• For å fjerne gamle sagblad (14), gjør slik som beskrevet i avsnittet „Montering og fjerning av sagbladet“.
• For å montere nye sagblad (14), gjør slik som beskrevet i avsnittet „Montering og fjerning av sagbladet“.

GARANTI

Produktet, tilbehøret og emballasjen bør sorteres ut for miljøvennlig resirkulering.

Gjelder kun i EU-landene.

Elektriske verktøy må ikke kastes sammen med husholdningsavfall. I henhold til EU-direktiv 2012/19/EU for elektrisk og elektronisk avfall, samt implementering av direktivet i nasjonal lovgivning, skal elektriske verktøy som ikke lenger kan brukes kastes separat og på en miljøvennlig måte.

RENGJ∅RING OG VEDLIKEHOLD

Før du rengjør eller vedlikeholder maskinen må du alltid slå den av og trekke ut støpslet.
