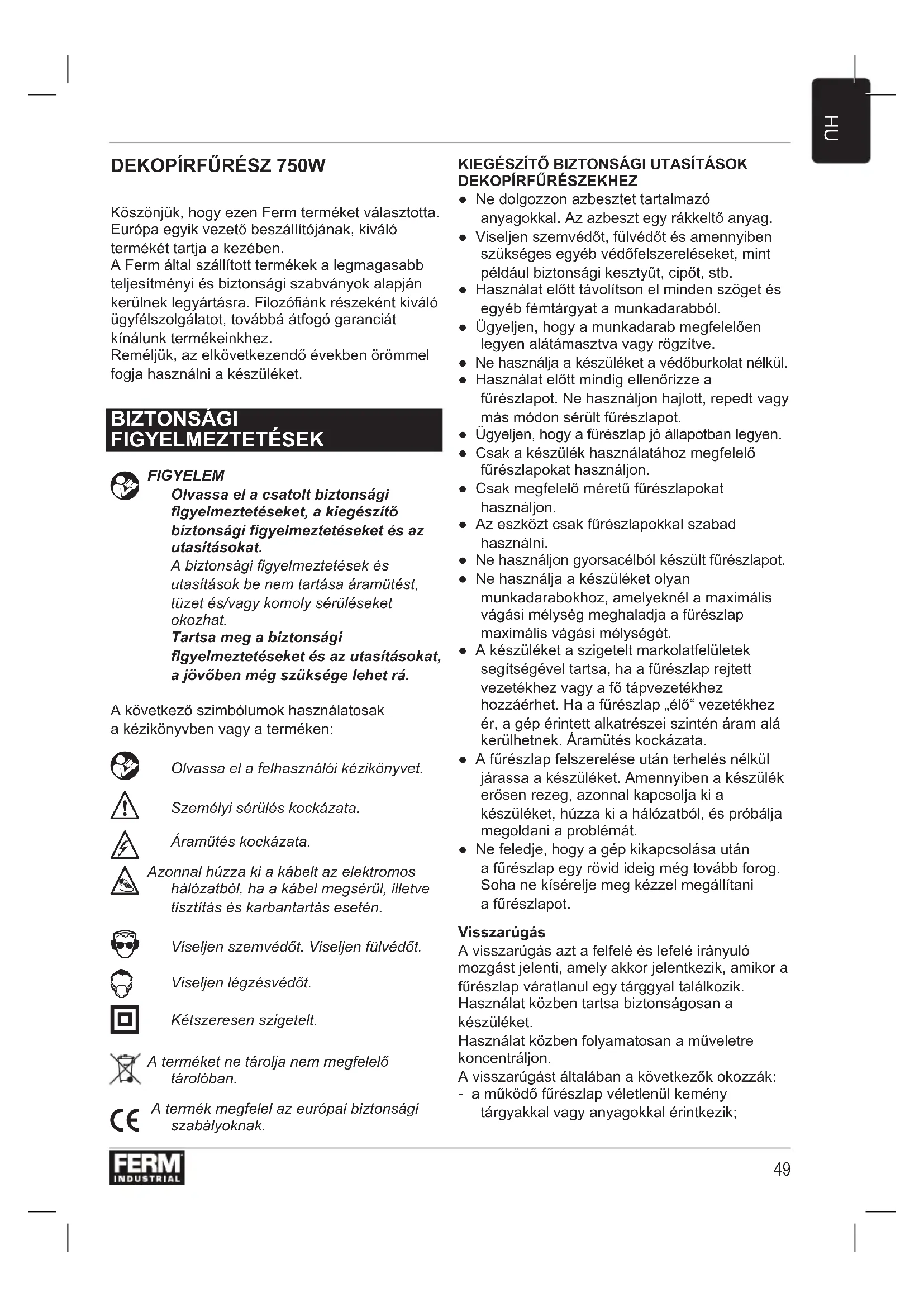

HASZNÁLATI ÚTMUTATÓ JSM1025P Ferm

Köszönjük, hogy ezen Ferm terméket választotta. Európa egyik vezető beszállítójának, kiváló termékét tartja a kezében. A Ferm által szállított termékek a legmagasabb teljesítményi és biztonsági szabványok alapján kerülnek legyártásra. Filozóánk részeként kiváló ügyfélszolgálatot, továbbá átfogó garanciát kínálunk termékeinkhez. Reméljük, az elkövetkezendő években örömmel fogja használni a készüléket. BIZTONSÁGI FIGYELMEZTETÉSEK

FIGYELEM Olvassa el a csatolt biztonsági gyelmeztetéseket, a kiegészítő biztonsági gyelmeztetéseket és az utasításokat. A biztonsági gyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy komoly sérüléseket okozhat. Tartsa meg a biztonsági gyelmeztetéseket és az utasításokat, a jövőben még szüksége lehet rá. A következő szimbólumok használatosak a kézikönyvben vagy a terméken:

Olvassa el a felhasználói kézikönyvet.

Személyi sérülés kockázata.

Azonnal húzza ki a kábelt az elektromos hálózatból, ha a kábel megsérül, illetve tisztítás és karbantartás esetén.

Viseljen szemvédőt. Viseljen fülvédőt.

Viseljen légzésvédőt.

Kétszeresen szigetelt. A terméket ne tárolja nem megfelelő tárolóban.

A termék megfelel az európai biztonsági szabályoknak. KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK

● Ne dolgozzon azbesztet tartalmazó anyagokkal. Az azbeszt egy rákkeltő anyag. ● Viseljen szemvédőt, fülvédőt és amennyiben szükséges egyéb védőfelszereléseket, mint például biztonsági kesztyűt, cipőt, stb. ● Használat előtt távolítson el minden szöget és egyéb fémtárgyat a munkadarabból. ● Ügyeljen, hogy a munkadarab megfelelően legyen alátámasztva vagy rögzítve. ● Ne használja a készüléket a védőburkolat nélkül. ● Használat előtt mindig ellenőrizze a fűrészlapot. Ne használjon hajlott, repedt vagy más módon sérült fűrészlapot. ● Ügyeljen, hogy a fűrészlap jó állapotban legyen. ● Csak a készülék használatához megfelelő fűrészlapokat használjon. ● Csak megfelelő méretű fűrészlapokat használjon. ● Az eszközt csak fűrészlapokkal szabad használni. ● Ne használjon gyorsacélból készült fűrészlapot. ● Ne használja a készüléket olyan munkadarabokhoz, amelyeknél a maximális vágási mélység meghaladja a fűrészlap maximális vágási mélységét. ● A készüléket a szigetelt markolatfelületek segítségével tartsa, ha a fűrészlap rejtett vezetékhez vagy a fő tápvezetékhez hozzáérhet. Ha a fűrészlap „élő“ vezetékhez ér, a gép érintett alkatrészei szintén áram alá kerülhetnek. Áramütés kockázata. ● A fűrészlap felszerelése után terhelés nélkül járassa a készüléket. Amennyiben a készülék erősen rezeg, azonnal kapcsolja ki a készüléket, húzza ki a hálózatból, és próbálja megoldani a problémát. ● Ne feledje, hogy a gép kikapcsolása után a fűrészlap egy rövid ideig még tovább forog. Soha ne kísérelje meg kézzel megállítani a fűrészlapot. Visszarúgás A visszarúgás azt a felfelé és lefelé irányuló mozgást jelenti, amely akkor jelentkezik, amikor a fűrészlap váratlanul egy tárggyal találkozik. Használat közben tartsa biztonságosan a készüléket. Használat közben folyamatosan a műveletre koncentráljon. A visszarúgást általában a következők okozzák: - a működő fűrészlap véletlenül kemény tárgyakkal vagy anyagokkal érintkezik;50

- a fűrészlap életlen; - a fűrészlap nem megfelelően van felszerelve; - a fűrész egy korábbi bevágásba fut; - nemodagyelés; - instabil helyzet. Elektromos biztonság

Mindig ellenőrizze, hogy az áramforás feszültsége megegyezik-e a géptörzslapon feltüntetett feszültséggel. ● Soha nem használja a készüléket, ha a kábel vagy a csatlakozó sérült. ● Csak olyan hosszabbítót használjon, mely megfelel a készülék névleges teljesítményének, továbbá minimális vastagsága 1,5 mm

. Ha feltekerhető hosszabbítót használ, a kábelt mindig teljesen tekerje le.

Hálózati feszültség V~ 230-240 Hálózati frekvencia Hz 50 Teljesítményfelvétel W 750 Terhelés nélküli sebesség min

Max. vágási mélység (fa) mm 110 Max. vágási lökethossz mm 20 Döntési szög ° +45 - -45 Lengőpozíciók száma 3+1 Tömeg kg 3,25

) dB(A) 89 Hangteljesítmény (L

) dB(A) 100 Bizonytalanság (K) dB(A) 3 Rezgés (fa) m/s

8,87 Rezgés (fém) m/s

5,51 Bizonytalanság (K) m/s

Viseljen fülvédőt. Rezgésszint Az ezen felhasználói kézikönyv végén megadott rezgés-kibocsátási szint mérése az EN 62841 szabványban meghatározott szabványosított teszttel összhangban történt; ez egy eszköznek egy másik eszközzel történő összehasonlítására, illetve a rezgésnek való kitettség előzetes felmé- résére használható fel az eszköznek az említett alkalmazásokra történő felhasználása során. - az eszköznek eltérő alkalmazásokra, vagy eltérő, illetve rosszul karbantartott tartozékokkal történő felhasználása jelentősen emelheti a kitettség szintjét. - az idő, amikor az eszköz ki van kapcsolva, vagy amikor ugyan működik, de ténylegesen nem végez munkát, jelentősen csökkentheti a kitettség szintjét. Az eszköz és tartozékai karbantartásával, kezének melegen tartásával, és munkavégzésének megszervezésével védje meg magát a rezgések hatásaitól. LEÍRÁS (A. ÁBRA) Az ingás működtetésű dekopírfűrészt fa, fém, műanyag, kerámia, gumi stb. tetszőleges méretre és a kívánt alakra történő vágásához tervezték.

3. Sebességbeállító tárcsa

4. Ingás működés kapcsoló

8. Biztosítócsavar a párhuzamos terelőhöz

9. Porleválasztó csatlakozása

Szerelés előtt mindig kapcsolja le a készüléket, és húzza ki a dugót a hálózatból. A fűrészlap felhelyezése és eltávolítása (B. ábra) Az alábbi táblázat segítségével válassza ki a kívánt fűrészlapot: Fűrészlap Anyag Durva Fa Közepes Fa Finom Acél, alumínium, műanyag Nagyon nom Fa (ívek)

Ne próbálja eltávolítani a védőburkolatot a gépről.51

A fűrészlap felhelyezése B. Ábra A gépet egy gyorscsatlakozós rendszerrel láttuk el.

• Forgassa el a fűrészlap-tartó rögzítő gyűrűjét (13) balra, amennyire csak lehetséges, majd tartsa ott.

• Helyezze a fűrészlapot a fűrészlap tartóba.

• Engedje el rögzítő gyűrűt.

• A fűrészlapok cseréjét megelőzően győződjön meg arról, hogy a fűrészlapon nincs semmilyen idegen anyag sem (például fa- vagy fémszilánk).

• A használat előtt mindig ellenőrizze a fűrészlap megfelelő rögzítését. A fűrészlap eltávolítása

• Forgassa el a fűrészlap-tartó rögzítő gyűrűjét balra, amennyire csak lehetséges, majd tartsa ott.

• Távolítsa el a fűrészlapot a tartójából.

• Engedje el rögzítő gyűrűt. A párhuzamos terelő felhelyezése és eltávolítása (C. ábra) A párhuzamos terelő élekmentén történő vágásra használatos max. 16 cm-es távolságban. Felhelyezés

• Lazítsa meg az imbuszcsavarokat (8) az imbuszkulccsal (11).

• Helyezze be a párhuzamos terelőt (16) a fűrész támpapucsába (7).

• Állítsa be a párhuzamos terelőt (16) a megfelelő helyzetbe.

• Húzza meg az imbuszcsavarokat (8) az imbuszkulccsal (11). Eltávolítás

• Lazítsa meg az imbuszcsavarokat (8) az imbuszkulccsal (11).

• Vegye ki a párhuzamos terelőt (16) a fűrész támpapucsából (7).

• Húzza meg az imbuszcsavarokat (8) az imbuszkulccsal (11). HASZNÁLAT Be/ki kapcsolás (A. ábra) ● A gép bekapcsolásához nyomja meg a be/ki kapcsolót (1). ● A folyamatos üzemeltetéshez tartsa lenyomva a be/ki kapcsolót (1), ugyanakkor nyomja le a rögzítőgombot (2). ● A készülék lekapcsolásához engedje ki a be/ki kapcsolót (1). A vágási sebesség beállítása (A. ábra) A sebességbeállító tárcsa a fűrészelés sebességének beállítására szolgál. A sebességbeállító tárcsa 6 helyzetbe állítható. Az ideális fűrészelési sebesség a proltól és a fűrészlap fogazatától, valamint a megmunkálandó anyagtól függ.

Használat közben ne változtassa meg a fűrészelési sebességet. ● Fordítsa el a sebességbeállító tárcsát (3) a kívánt helyzetbe. ● Kemény anyagok esetén használjon noman fogazott fűrészlapot, és válasszon alacsonyabb sebességfokozatot. ● Lágy anyagok esetén használjon durván fogazott fűrészlapot, és válasszon magasabb sebességfokozatot. A döntési szög beállítása (D. ábra) A leélezési szög -45° és +45° között fokozatmentesen állítható.

Használat közben ne változtasson a leélezési szög beállításán. ● Lazítsa meg az imbuszcsavarokat (17) az imbuszkulccsal (11). ● Döntse a fűrész támpapucsát (7) a kívánt helyzetbe. ● Húzza meg az imbuszcsavarokat (17) az imbuszkulccsal (11). Az ingás működés kapcsoló használata (A ábra) Az ingás működés kapcsolóval az az útszakasz állítható be, ahol a fűrészlap fogazata belekap az anyagba. Az ingás működés kapcsoló 4 helyzetbe állítható.

Használat közben ne módosítson az ingabeállításon. ● Az ingás működés kapcsolót (4) fordítsa a kívánt állásba a megmunkálandó anyagnak megfelelően. Az alábbi táblázat segítségével válassza ki a kívánt helyzetet.52

Anyag Ingapozíció Fa 1-3 Műanyag 1 Alumínium 0-1 Acél 0 Kerámia 0 Gumi 0 Porleválasztó (E. ábra) ● Csatlakoztassa a porleválasztó méretátalakítót (18) a porleválasztó csatlakozásához (9). ● Csatlakoztassa az elszívóberendezés tömlőjét a porleválasztó adapterhez (18). Tanácsok az optimális használathoz ● Fogja be a munkadarabot. Kis munkadarabokhoz használjon szorítóeszközt. ● Rajzoljon vonalat a fűrészlap haladási irányának meghatározására. ● Erősen tartsa meg a gépet a markolattal. ● Állítsa be a fűrészelési sebességet. ● Állítsa be a döntési szöget. ● Állítsa be az ingahelyzetet. ● Kapcsolja be a készüléket. ● Várjon amíg a készülék elérni maximális sebességét. ● Helyezze a fűrész támpapucsát a munkadarabra. ● Lassan mozgassa a készüléket a korábban felrajzolt vonal mentén, és közben határozottan nyomja a támpapucsot a munkadarabhoz. ● Na alkalmazzon túlzott nyomást a készüléken. Hagyja, hogy a készülék végezze el a feladatot. ● Kapcsolja le a készüléket, és várja meg, hogy teljesen leálljon, mielőtt letenné.

TISZTÍTÁS ÉS KARBANTARTÁS

Tisztítás és karbantartás előtt mindig kapcsolja le a készüléket, és húzza ki a dugót a hálózatból. ● Egy puha ruhával rendszeresen tisztítsa meg a küldő burkolatot. ● Ne hagyja, hogy por és piszok tömítse el a szellőzőlyukakat. Amennyiben szükséges, a szellőzőlyukakban található por és piszok eltávolításához használjon puha, nedves ruhát. ● A pontatlanság elkerülése érdekében gyakran tisztítsa meg a fűrészlapot. ● Gondoskodjon a vezetőgörgő rendszeres kenéséről. A fűrészlap cseréje (B. ábra) A kopott vagy sérült fűrészlapokat azonnal ki kell cserélni.

Csak éles és ép fűrészlapot használjon. ● A régi fűrészlap (14) eltávolításához kövesse „A fűrészlap felhelyezése és eltávolítása“ című részben leírtakat. ● Az új fűrészlap (14) felszereléséhez kövesse „A fűrészlap felhelyezése és eltávolítása“ című részben leírtakat. GARANCIA Tanulmányozza a garanciával kapcsolatos kifejezéseket. KÖRNYEZET Selejtezés A terméket, a kiegészítőket és a csomagolást környezetbarát újrahasznosításhoz kell szétválogatni. Csak az Európai Közösség országaiban Az elektromos eszközöket ne dobja a háztartási hulladékok közé. Az 2012/19/EU Európai Irányelv - Elektromos és elektronikus berendezések hulladékai - és ennek nemzeti szabályozása alapján, azokat az elektromos eszközöket, melyek többé már nem használhatóak, külön kell összegyűjteni, és környezetbarát módon kell megszabadulni tőlük.53
