BRUKSANVISNING JSM1025P Ferm

Tack för att du valde denna Ferm-produkt. Du har nu fått en utmärkt produkt, levererad av en av Europas ledande leverantörer. Alla produkter som levereras från Ferm är tillverkade enligt de högsta standarderna för prestanda och säkerhet. Som en del av vår filosofi ingår även att vi tillhandahåller en utmärkt kundservice, som även backas upp av vår omfattande garanti. Vi hoppas att du kommer att ha glädje av denna produkt i många år.

SÄKERHETSVARNINGAR

WARNING

Läs de medföljande säkerhets- varningarna, de tillkommande säkerhets- varningarna och anvisningarna.

Om inte säkerhetsvarningarna och anvisningarna följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador.

Behåll säkerhetsvarningarna och anvisningarna för framtida bruk.

Följande symboler används i bruksanvisningen eller på produkten:

Läs igenom bruksanvisningen.

Risk för personskada.

Risk för elstöt.

Dra omedelbart ut nätkontakten ur vägguttaget om nätsladden skadas och även under rengöring och underhåll.

Använd skyddsglasögon. Använd hörselskydd.

Använd skyddsmask.

Dubbelisolerad.

Släng inte produkten i olämpliga behållare.

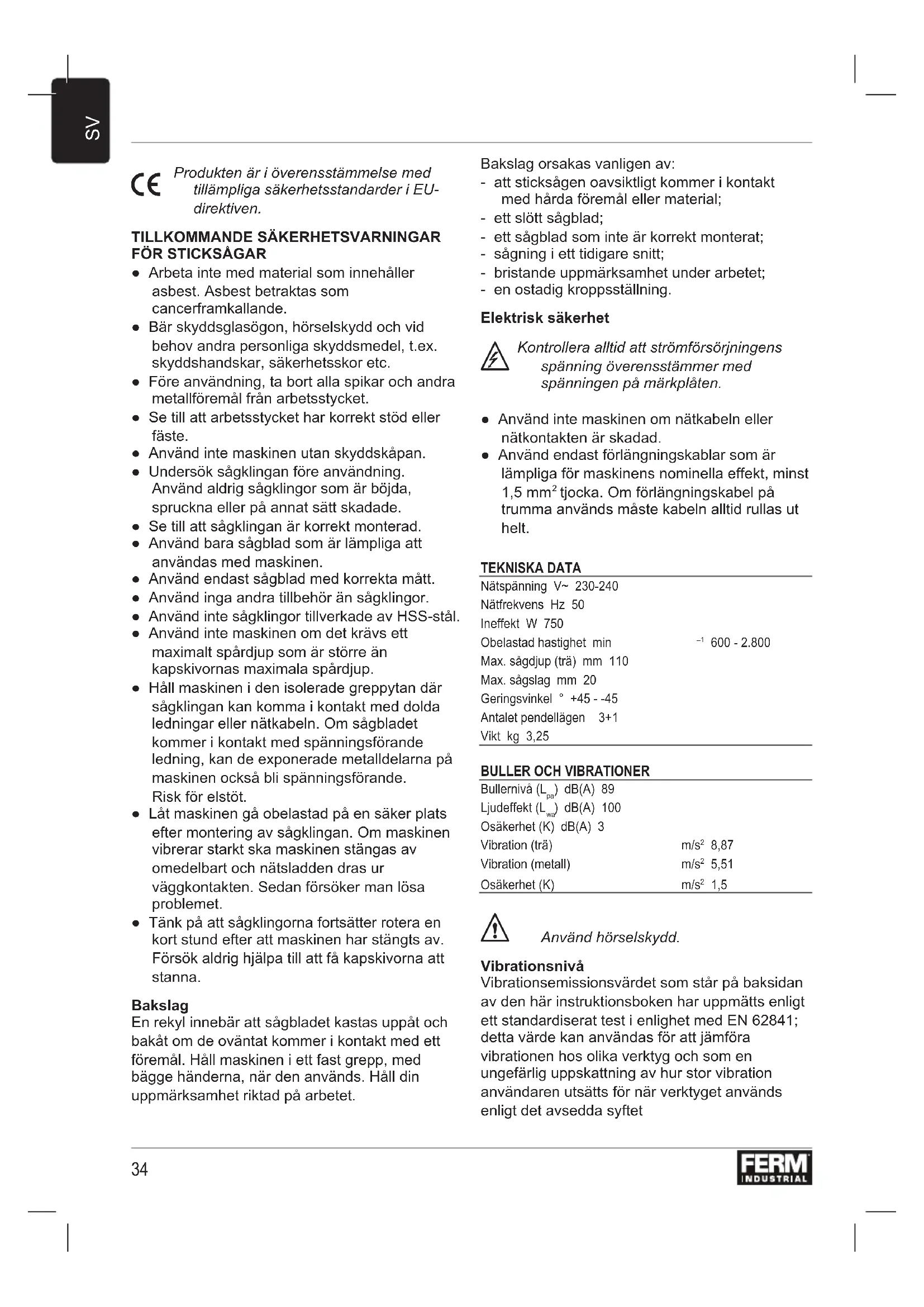

CE

Produkten är i överensstämmelse med tillämpliga säkerhetsstandarder i EU-direktiven.

TILLKOMMANDE SÄKERHETSVARNINGAR FÖR STICKSÅGAR

• Arbeta inte med material som innehåller asbest. Asbest betraktas som cancerframkallande.
• Bär skyddsglasögon, hörselskydd och vid behov andra personliga skyddsmedel, t.ex. skyddshandskar, säkerhetsskor etc.
• Före användning, ta bort alla spikar och andra metallföremål från arbetsstycket.
• Se till att arbetsstycket har korrekt stöd eller fäste.
• Använd inte maskinen utan skyddskåpan.
• Undersök sågklingan före användning. Använd aldrig sågklingor som är böjda, spruckna eller på annat sätt skadade.
• Se till att sågklingan är korrekt monterad.
• Använd bara sågblad som är lämpliga att användas med maskinen.
• Använd endast sågblad med korrekta mått.
• Använd inga andra tillbehör än sågklingor.
• Använd inte sågklingor tillverkade av HSS-stål.
• Använd inte maskinen om det krävs ett maximalt spårdjup som är större än kapskivornas maximala spårdjup.
• Håll maskinen i den isolerade greppytan där sågklingan kan komma i kontakt med dolda ledningar eller nätkabeln. Om sågbladet kommer i kontakt med spänningsförande ledning, kan de exponerade metalldelarna på maskinen också bli spänningsförande. Risk för elstöt.
• Låt maskinen gå obelastad på en säker plats efter montering av sågklingan. Om maskinen vibrerar starkt ska maskinen stängas av omedelbart och nätsladden dras ur väggkontakten. Sedan försöker man lösa problemet.
• Tänk på att sågklingorna fortsätter rotera en kort stund efter att maskinen har stängts av. Försök aldrig hjälpa till att få kapskivorna att stanna.

Bakslag

En rekyl innebär att sågbladet kastas uppåt och bakåt om de oväntat kommer i kontakt med ett föremål. Håll maskinen i ett fast grepp, med bägge händerna, när den används. Håll din uppmärksamhet riktad på arbetet.

Bakslag orsakas vanligen av:

• att sticksågen oavsiktligt kommer i kontakt med hårda föremål eller material;
• ett slött sågblad;
• ett sågblad som inte är korrekt monterat;
• sågning i ett tidigare snitt;
• bristande uppmärksamhet under arbetet;
• en ostadig kroppsställning.

Elektrisk säkerhet

Kontrollera alltid att strömförsörjningens spänning överensstämmer med spänningen på märkplåten.

• Använd inte maskinen om nätkabeln eller nätkontakten är skadad.
• Använd endast förlängningskablar som är lämpliga för maskinens nominella effekt, minst 1,5 mm ^2 tjocka. Om förlängningskabel på trumma används måste kabeln alltid rullas ut helt.

TEKNISKA DATA

Nätspänning V~ 230-240
Nätfrekvens Hz 50
Ineffekt W 750
Obelastad hastighet min	^-1 600 - 2.800
Max. sågdjup (trä) mm 110
Max. sågslag mm 20
Geringsvinkel ° +45 - -45
Antalet pendellägen 3+1
Vikt kg 3,25

BULLER OCH VIBRATIONER

Bullernivå ( L_pa ) dB(A) 89
Ljudeffekt ( L_wa ) dB(A) 100
Osäkerhet (K) dB(A) 3
Vibration (trä)	m/s ^2 8,87
Vibration (metall)	m/s ^2 5,51
Osäkerhet (K)	m/s ^2 1,5

Använd hörselskydd.

Vibrationsnivå

Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enligt ett standardiserat test i enlighet med EN 62841; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet

• om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån
• när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån

Skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt

BESKRIVNING (FIG. A)

Din pendelsticksåg har konstruerats för sågning i trä, metall, plast, keramik, gummi, etc. till varje önskad storlek och till varje önskad form.

1. Strömbrytare
2. Spärrknapp
3. Ratt för hastighetsinställning
4. Omkopplare för pendelrörelse
5. Skydd
6. Sägbladshällare
7. Sågsko
8. Låsbult för parallellanslag
9. Dammsugaranslutning
10. Handtag
11. Insexnyckel

MONTERING

Innan montering ska du alltid stänga av maskinen och dra ut nätkontakten ur vägguttaget.

Montering och demontering av sågklingan (fig. B)

Se tabellen nedan för val av önskat sågblad.

Sågklinga

Material

Grovt Trä

Medium Trä

Fin Stål, aluminium, plast

Mycket fin Trä (kurvor)

Avlägsna inte skyddet från maskinen.

Fastsättning av sågblad

Fig. B

Maskinen är utrustad med ett snabbmonteringssystem.

• Vrid klämringen (13) på sågbladets fäste så långt till vänster som möjligt och håll kvar.
  • Sätt in sågbladet i bladfästet.
• Släpp klämringen.
• Vid byte av sågbladet är det viktigt att du kontrollerar attt bladfästet är rent från spill (såsom sågspån eller metallspan).
• Kontrollera alltid att sågbladet sitter fast ordentligt innan du använder det.

Borttagning av sågblad

• Vrid klämringen på sågbladets fäste så långt till vänster som möjligt och håll kvar.
  • Ta bort sågbladet från fästet.
• Släpp klämringen.

Montering och borttagning av parallellanslaget (fig. C)

Parallellanslaget används för sågning längs kanter

med ett maximalt avständ på 16 cm.

Montering

• Lossa insexskruven (8) med insexnyckeln (11).
• Stick in parallellanslaget (16) i sågskon (7).
• Ställ in parallellanslaget (16) i önskat läge.
• Dra fast insexskruven (8) med insexnyckeln (11).

Borttagning

• Lossa insexskruven (8) med insexnyckeln (11).
  • Ta bort parallellanslaget (16) från sågskon (7).
• Dra fast insexskruven (8) med insexnyckeln (11).

ANVÄNDNING

Starta och stänga av (fig. A)

• For att stänga av maskinen, tryck på strömbrytaren (1).
• För att starta maskinen, tryck in spärrknappen (2) och håll samtidigt in strömbrytaren (1).
• For att stänga av maskinen, släpp strömbrytaren (1).

Inställning av såghastigheten (fig. A)

Ratten för hastighetsinställning används till att ställa in såghastigheten. Ratten för hastighets-

inställning kan ställas in på 6 lägen. Den idealiska såghastigheten beror på profilen och sågbladets tänder och materialet man arbetar med.

Ställ inte in såghastigheten under användning.

• Ställ in ratten för hastighetsinställning (3) i önskat läge.
• För hårda material, använd ett sågblad med fina tänder och välj en lägre hastighet.
• För mjuka material, använd ett sågblad med grova tänder och välj en högre hastighet.

Inställning av geringsvinkeln (fig. D)

Geringsvinkel är inställbar mellan -45° och +45°.

Ställ inte in geringsvinkeln under användning.

• Lossa insexskruven (17) med insexnyckeln (11).
• Luta sågskon (7) till önskat läge.
• Dra fast insexskruven (17) med insexnyckeln (11).

Använda omkopplaren för pendelrörelse (fig. A)

Omkopplaren för pendelrörelse används till att ställa in det sätt på vilket sågbladets tänder griper tag i materialet. Omkopplaren för pendelrörelse kan ställas in i 4 lägen.

Ställ inte in pendellägena under användning.

- Vrid omkopplaren för pendelrörelse (4) till önskat läge beroende på det material som ska bearbetas. Se tabellen nedan för val av önskat läge.

Material	Pendelläge
Trä 1-3
Plast 1
Aluminium 0-1
Stål 0
Keramik 0
Gummi 0

Dammutsugning (fig. E)

• För in dammsugaradaptern (18) i dammsugaranslutningen (9).
• Anslut dammsugningsanordningens slang till dammsugaradaptern (18).

Tips för bästa användning

• Spänn fast arbetsstycket. Använd ett fastspänningsdon för mindre arbetsstycken.
• Rita linjer som visar i vilken riktning sågklingan ska föras.
• Håll maskinen med ett fast grepp i handtaget.
  • Ställ in såghastigheten.
  • Ställ in geringsvinkeln.
• Ställ in pendelläget.
• Starta maskinen.
• Vänta tills maskinen uppnått full hastighet.
• Placera sågskon på arbetsstycket.
• Flytta långsamt maskinen längs med den tidigare ritade linjen och tryck sågskon stadigt mot arbetsstycket.
• Utöva inte för stort tryck på maskinen. Låt maskinen göra arbetet.
• Stäng av maskinen och vänta tills den stannat helt innan du sätter ner maskinen.

RENGÖRING OCH UNDERHÅLL

Innan rengöring och underhåll ska du alltid stänga av maskinen och dra ut nätkontakten ur vägguttaget.

• Rengör höljet regelbundet med en mjuk trasa.
• Se till att ventilationshålen är fria från damm och smuts. Använd vid behov en mjuk, fuktig trasa för att ta bort damm och smuts från ventilationshålen.
• Rengör sågklingan regelbundet för att undvika problem och fel under användningen.
• Smörj styrrullen regelbundet.

Byt sågklinga (fig. B)

Slitna eller skadade sågklingor måste omedelbart bytas ut.

Använd endast vassa, oskadade sågklingor.

• Ta bort den gamla sägklingan (14), genom att fortsätta enligt beskrivningen i avsnitt „Montering och demontering av sågklingan“.
• Montera den nya sågklingan (14), genom att fortsätta enligt beskrivningen i avsnitt „Montering och demontering av sågklingan“.

GARANTI

Se de medföljande garantivillkoren.

MILJÖ

Bortskaffning

Produkten, tillbehören och förpackningen måste sorteras för miljövänlig återvinning.

Endast för EU-länder

Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU för avfall från elektrisk och elektronisk utrustning och dess tillämpning nationellt ska elverktyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt.
